工程详细说明

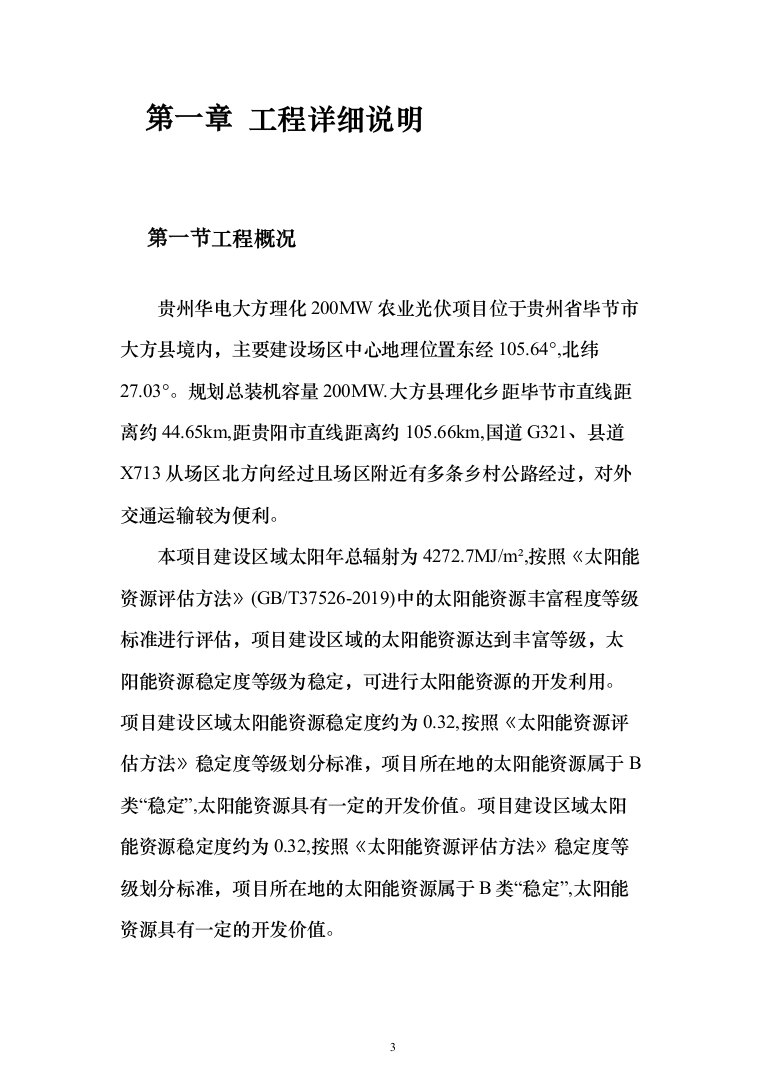

工程概况
贵州华电大方理化200MW农业光伏项目位于贵州省毕节市大方县境内,主要建设场区中心地理位置东经105.64°,北纬27.03°。规划总装机容量200MW.大方县理化乡距毕节市直线距离约44.65km,距贵阳市直线距离约105.66km,国道G321、县道X713从场区北方向经过且场区附近有多条乡村公路经过,对外交通运输较为便利。
本项目建设区域太阳年总辐射为4272.7MJ/m²,按照《太阳能资源评估方法》(GB/T37526-2019)中的太阳能资源丰富程度等级标准进行评估,项目建设区域的太阳能资源达到丰富等级,太阳能资源稳定度等级为稳定,可进行太阳能资源的开发利用。项目建设区域太阳能资源稳定度约为0.32,按照《太阳能资源评估方法》稳定度等级划分标准,项目所在地的太阳能资源属于B类“稳定”,太阳能资源具有一定的开发价值。项目建设区域太阳能资源稳定度约为0.32,按照《太阳能资源评估方法》稳定度等级划分标准,项目所在地的太阳能资源属于B类“稳定”,太阳能资源具有一定的开发价值。

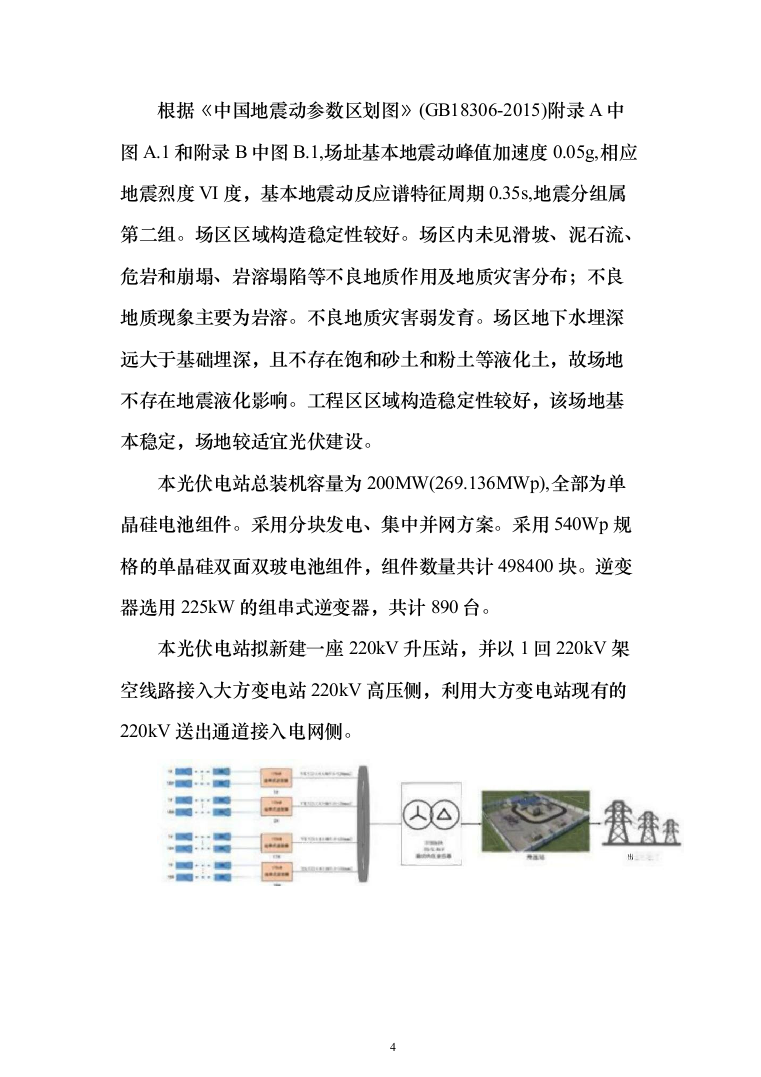

根据《中国地震动参数区划图》(GB18306-2015)附录A中图A.1和附录B中图B.1,场址基本地震动峰值加速度0.05g,相应地震烈度VI度,基本地震动反应谱特征周期0.35s,地震分组属第二组。场区区域构造稳定性较好。场区内未见滑坡、泥石流、危岩和崩塌、岩溶塌陷等不良地质作用及地质灾害分布;不良地质现象主要为岩溶。不良地质灾害弱发育。场区地下水埋深远大于基础埋深,且不存在饱和砂土和粉土等液化土,故场地不存在地震液化影响。工程区区域构造稳定性较好,该场地基本稳定,场地较适宜光伏建设。
本光伏电站总装机容量为200MW(269.136MWp),全部为单晶硅电池组件。采用分块发电、集中并网方案。采用540Wp规格的单晶硅双面双玻电池组件,组件数量共计498400块。逆变器选用225kW的组串式逆变器,共计890台。
本光伏电站拟新建一座220kV升压站,并以1回220kV架空线路接入大方变电站220kV高压侧,利用大方变电站现有的220kV送出通道接入电网侧。

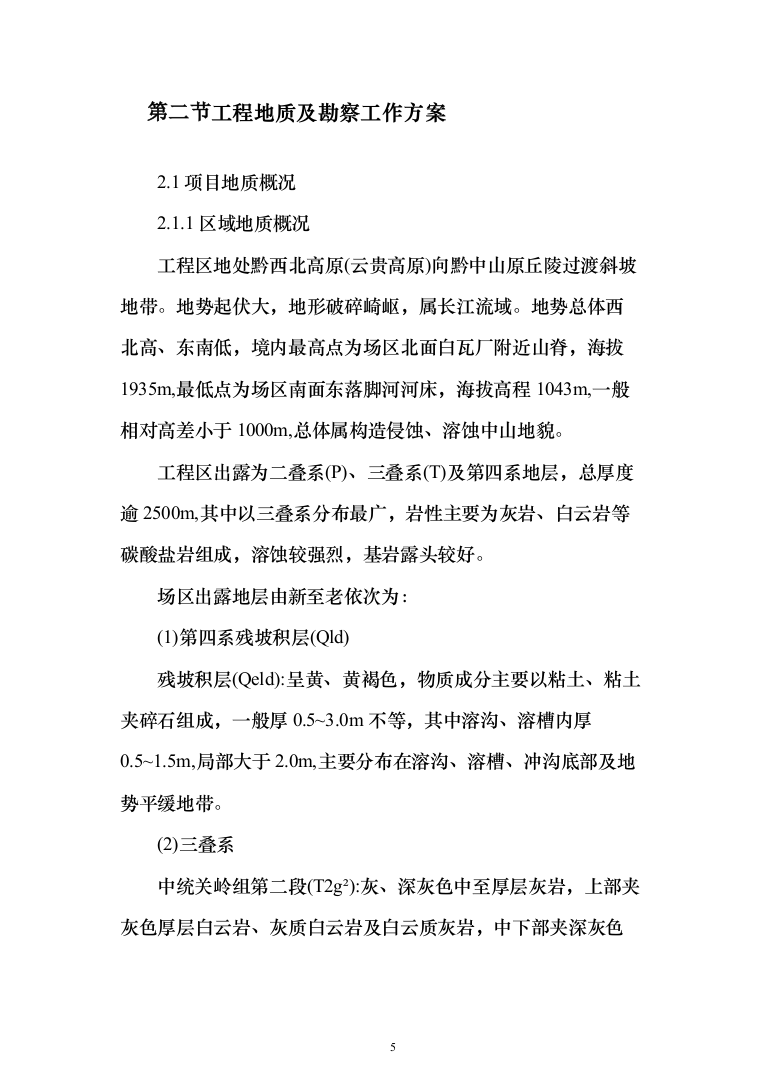

工程地质及勘察工作方案
2.1项目地质概况
2.1.1区域地质概况
工程区地处黔西北高原(云贵高原)向黔中山原丘陵过渡斜坡地带。地势起伏大,地形破碎崎岖,属长江流域。地势总体西北高、东南低,境内最高点为场区北面白瓦厂附近山脊,海拔1935m,最低点为场区南面东落脚河河床,海拔高程1043m,一般相对高差小于1000m,总体属构造侵蚀、溶蚀中山地貌。
工程区出露为二叠系(P)、三叠系(T)及第四系地层,总厚度逾2500m,其中以三叠系分布最广,岩性主要为灰岩、白云岩等碳酸盐岩组成,溶蚀较强烈,基岩露头较好。
场区出露地层由新至老依次为:
(1)第四系残坡积层(Qld)
残坡积层(Qeld):呈黄、黄褐色,物质成分主要以粘土、粘土夹碎石组成,一般厚0.5~3.0m不等,其中溶沟、溶槽内厚0.5~1.5m,局部大于2.0m,主要分布在溶沟、溶槽、冲沟底部及地势平缓地带。
(2)三叠系
中统关岭组第二段(T2g²):灰、深灰色中至厚层灰岩,上部夹灰色厚层白云岩、灰质白云岩及白云质灰岩,中下部夹深灰色蠕虫状灰岩、泥质灰岩及泥灰岩。厚157~369m。主要分布3号地块。

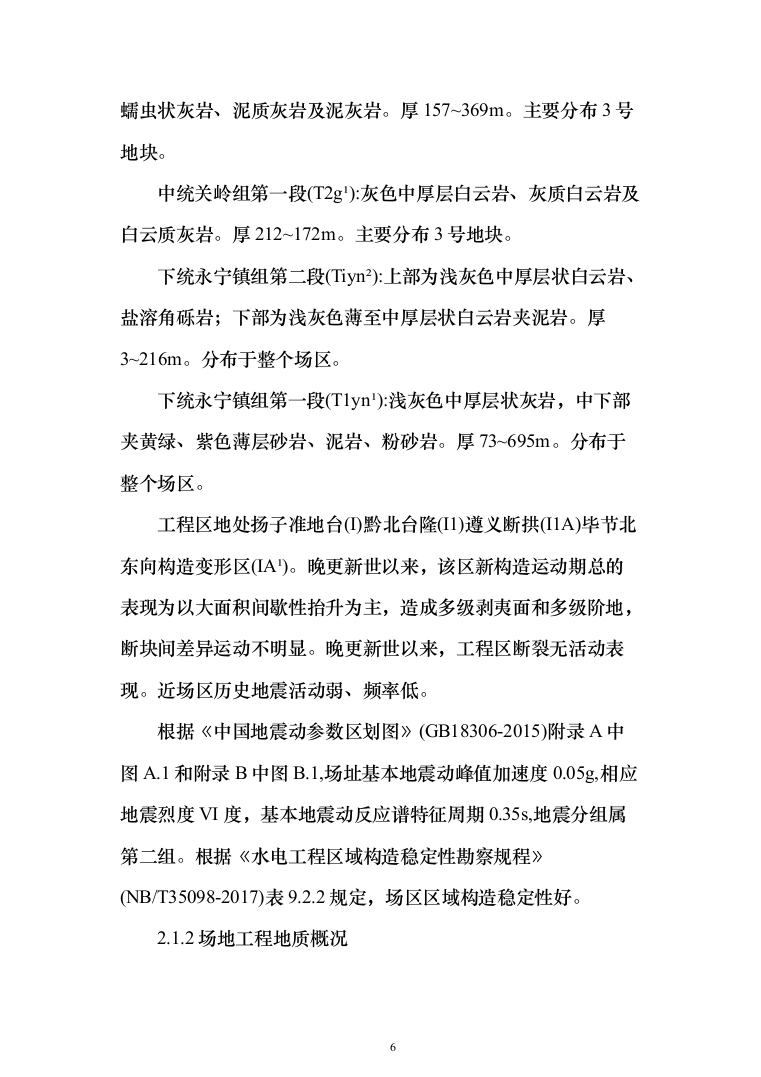

中统关岭组第一段(T2g¹):灰色中厚层白云岩、灰质白云岩及白云质灰岩。厚212~172m。主要分布3号地块。
下统永宁镇组第二段(Tiyn²):上部为浅灰色中厚层状白云岩、盐溶角砾岩;下部为浅灰色薄至中厚层状白云岩夹泥岩。厚3~216m。分布于整个场区。
下统永宁镇组第一段(T1yn¹):浅灰色中厚层状灰岩,中下部夹黄绿、紫色薄层砂岩、泥岩、粉砂岩。厚73~695m。分布于整个场区。
工程区地处扬子准地台(I)黔北台隆(I1)遵义断拱(I1A)毕节北东向构造变形区(IA¹)。晚更新世以来,该区新构造运动期总的表现为以大面积间歇性抬升为主,造成多级剥夷面和多级阶地,断块间差异运动不明显。晚更新世以来,工程区断裂无活动表现。近场区历史地震活动弱、频率低。
根据《中国地震动参数区划图》(GB18306-2015)附录A中图A.1和附录B中图B.1,场址基本地震动峰值加速度0.05g,相应地震烈度VI度,基本地震动反应谱特征周期0.35s,地震分组属第二组。根据《水电工程区域构造稳定性勘察规程》(NB/T35098-2017)表9.2.2规定,场区区域构造稳定性好。
2.1.2场地工程地质概况
根据设计提供光伏支架布置图,光伏支架布置相对集中,但项目占地面积较大,结合场区地形地貌、光伏支架现场实际布置等情况,将场区共分为6个地块(1号~6号地块)进行描述如下:
(1)1号地块,总体呈近南北向不规则多边形展布,区内地形主要缓坡台地组成,地面高程1350~1380m之间,自然坡角一般12°~15°,附近为华口寨等村寨,地表多为耕地。
(2)2号地块位于理化社区北东面,总体呈北东向不规则多边形展布,区内地形主要缓坡台地组成,地面高程1365~1395m之间,自然坡角一般8°~15°,附近为理化村等村寨,地表多为耕地。
(3)3号地块位于理化社区东面,总体呈北东向不规则多边形展布,区内地形主要缓坡台地组成,地面高程1345~1880m之间,自然坡角一般120~18°,附近为理化村等村寨,地表多为耕地。
(4)4号地块位于理化社区东面,总体呈北东向不规则多边形展布,区内地形主要缓坡台地组成,地面高程1350~1400m之间,自然坡角一般10°~15°,附近为理化村等村寨,地表多为耕地。
(5)5号地块位大塘村北面,总体呈北东向不规则多边形展布。区内地形主要缓坡台地组成,地面高程1350~1400m之间,自然坡角一般10°~15°,附近为果木社区等村寨,地表多为农耕地。

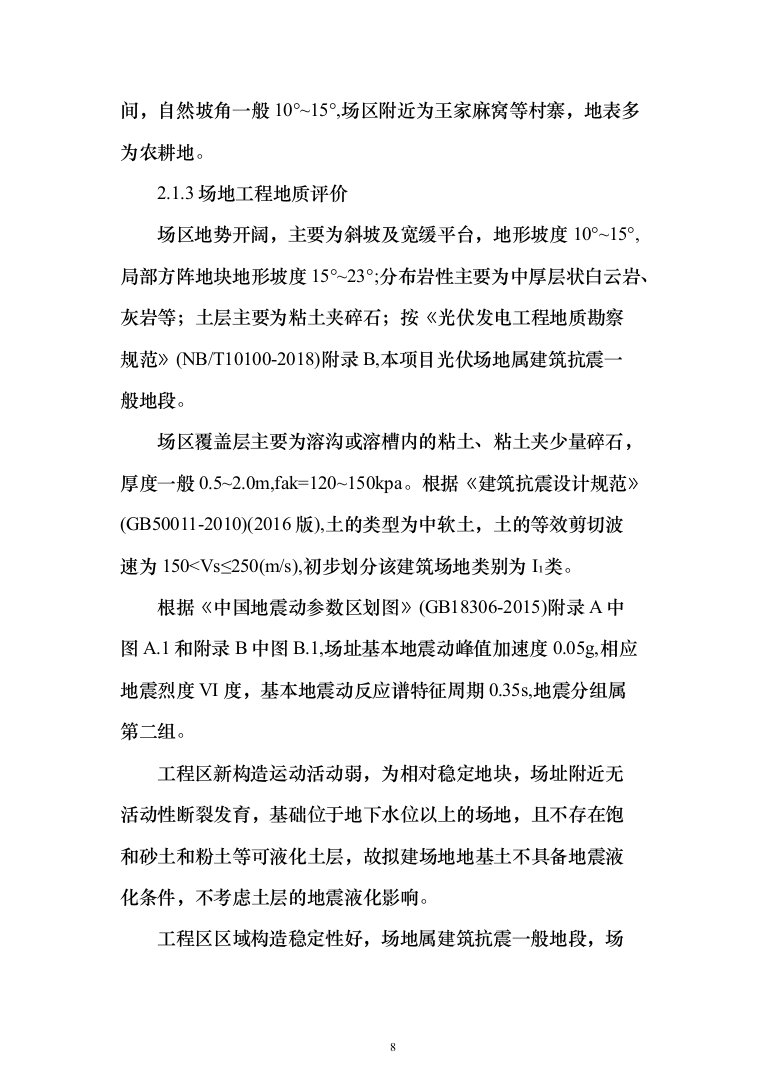

(5)6号地块位于新发村南面,总体呈北东向不规则多边形展布。区内地形主要斜坡缓坡台地组成,地面高程1350~1400m之间,自然坡角一般10°~15°,场区附近为王家麻窝等村寨,地表多为农耕地。
2.1.3场地工程地质评价
场区地势开阔,主要为斜坡及宽缓平台,地形坡度10°~15°,局部方阵地块地形坡度15°~23°;分布岩性主要为中厚层状白云岩、灰岩等;土层主要为粘土夹碎石;按《光伏发电工程地质勘察规范》(NB/T10100-2018)附录B,本项目光伏场地属建筑抗震一般地段。
场区覆盖层主要为溶沟或溶槽内的粘土、粘土夹少量碎石,厚度一般0.5~2.0m,fak=120~150kpa。根据《建筑抗震设计规范》(GB50011-2010)(2016版),土的类型为中软土,土的等效剪切波速为150<Vs≤250(m/s),初步划分该建筑场地类别为I₁类。
根据《中国地震动参数区划图》(GB18306-2015)附录A中图A.1和附录B中图B.1,场址基本地震动峰值加速度0.05g,相应地震烈度VI度,基本地震动反应谱特征周期0.35s,地震分组属第二组。
工程区新构造运动活动弱,为相对稳定地块,场址附近无活动性断裂发育,基础位于地下水位以上的场地,且不存在饱和砂土和粉土等可液化土层,故拟建场地地基土不具备地震液化条件,不考虑土层的地震液化影响。

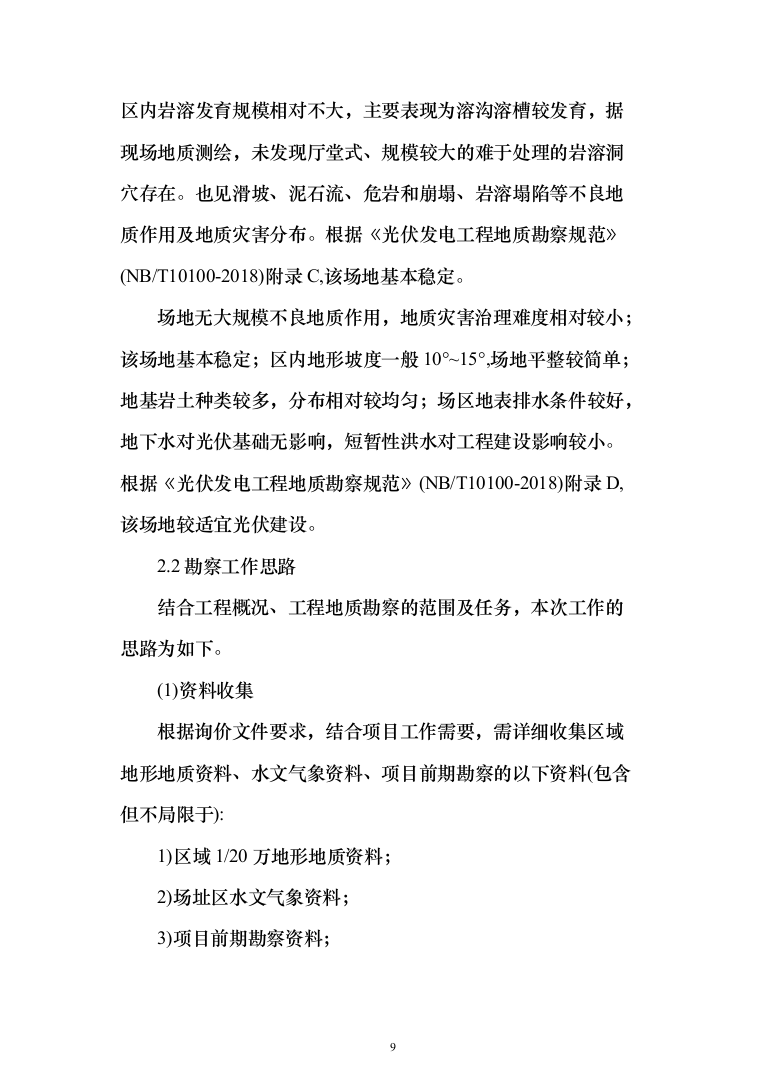

工程区区域构造稳定性好,场地属建筑抗震一般地段,场区内岩溶发育规模相对不大,主要表现为溶沟溶槽较发育,据现场地质测绘,未发现厅堂式、规模较大的难于处理的岩溶洞穴存在。也见滑坡、泥石流、危岩和崩塌、岩溶塌陷等不良地质作用及地质灾害分布。根据《光伏发电工程地质勘察规范》(NB/T10100-2018)附录C,该场地基本稳定。
场地无大规模不良地质作用,地质灾害治理难度相对较小;该场地基本稳定;区内地形坡度一般10°~15°,场地平整较简单;地基岩土种类较多,分布相对较均匀;场区地表排水条件较好,地下水对光伏基础无影响,短暂性洪水对工程建设影响较小。根据《光伏发电工程地质勘察规范》(NB/T10100-2018)附录D,该场地较适宜光伏建设。
2.2勘察工作思路
结合工程概况、工程地质勘察的范围及任务,本次工作的思路为如下。
(1)资料收集
根据询价文件要求,结合项目工作需要,需详细收集区域地形地质资料、水文气象资料、项目前期勘察的以下资料(包含但不局限于):
1)区域1/20万地形地质资料;
2)场址区水文气象资料;
3)项目前期勘察资料;

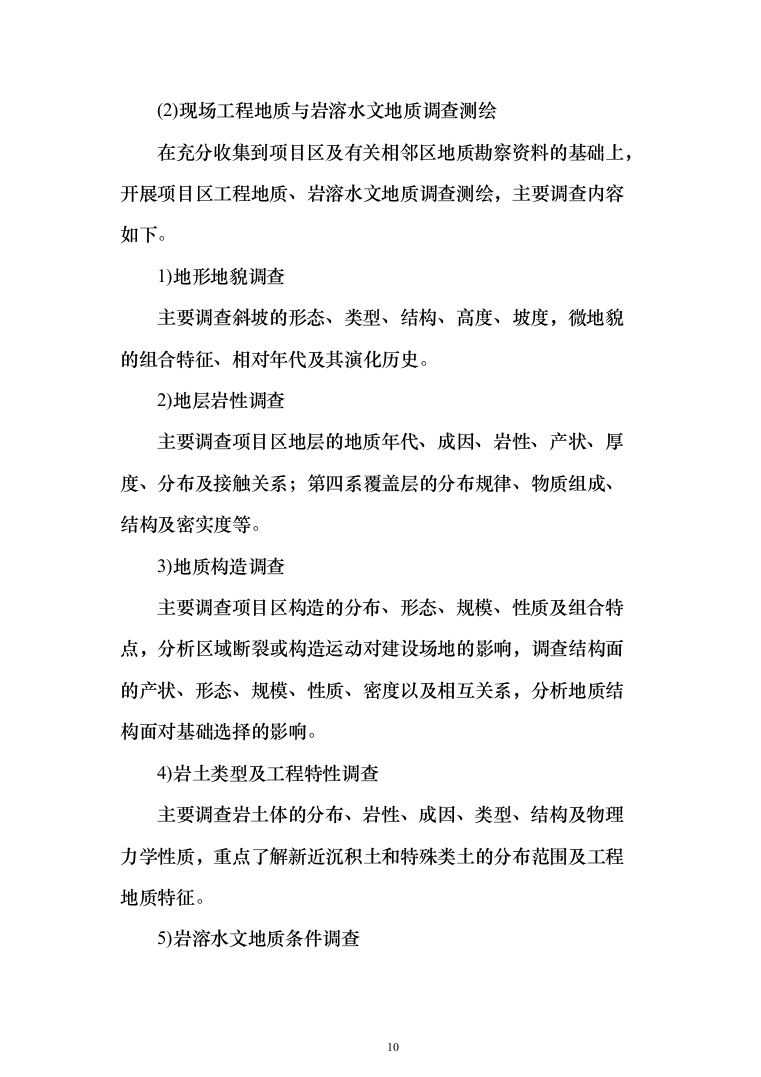

(2)现场工程地质与岩溶水文地质调查测绘
在充分收集到项目区及有关相邻区地质勘察资料的基础上,开展项目区工程地质、岩溶水文地质调查测绘,主要调查内容如下。
1)地形地貌调查
主要调查斜坡的形态、类型、结构、高度、坡度,微地貌的组合特征、相对年代及其演化历史。
2)地层岩性调查
主要调查项目区地层的地质年代、成因、岩性、产状、厚度、分布及接触关系;第四系覆盖层的分布规律、物质组成、结构及密实度等。
3)地质构造调查
主要调查项目区构造的分布、形态、规模、性质及组合特点,分析区域断裂或构造运动对建设场地的影响,调查结构面的产状、形态、规模、性质、密度以及相互关系,分析地质结构面对基础选择的影响。
4)岩土类型及工程特性调查
主要调查岩土体的分布、岩性、成因、类型、结构及物理力学性质,重点了解新近沉积土和特殊类土的分布范围及工程地质特征。
5)岩溶水文地质条件调查
主要调查项目区含水层的分布、类型、富水性、透水性、隔水层的厚度和分布、地下水类型、地表岩溶发育特征,分析地下水、岩溶洞隙对项目区岩土体的影响及其与不良地质作用的关系。
6)物理地质现象调查
主要调查项目区风化、卸荷、崩塌堆放、滑坡堆积、泥石流等物理地质现象及不良地质体规模、形态、分布情况,分析不良地质作用对建设项目的影响。

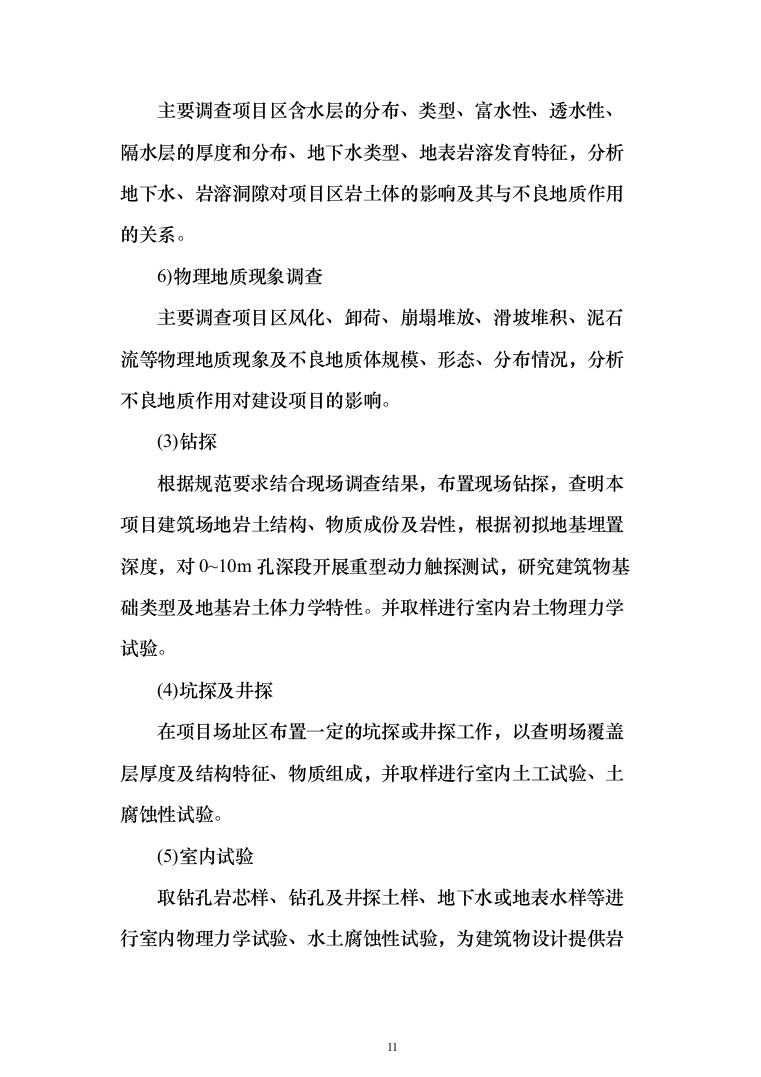

(3)钻探
根据规范要求结合现场调查结果,布置现场钻探,查明本项目建筑场地岩土结构、物质成份及岩性,根据初拟地基埋置深度,对0~10m孔深段开展重型动力触探测试,研究建筑物基础类型及地基岩土体力学特性。并取样进行室内岩土物理力学试验。
(4)坑探及井探
在项目场址区布置一定的坑探或井探工作,以查明场覆盖层厚度及结构特征、物质组成,并取样进行室内土工试验、土腐蚀性试验。
(5)室内试验
取钻孔岩芯样、钻孔及井探土样、地下水或地表水样等进行室内物理力学试验、水土腐蚀性试验,为建筑物设计提供岩土水参数。

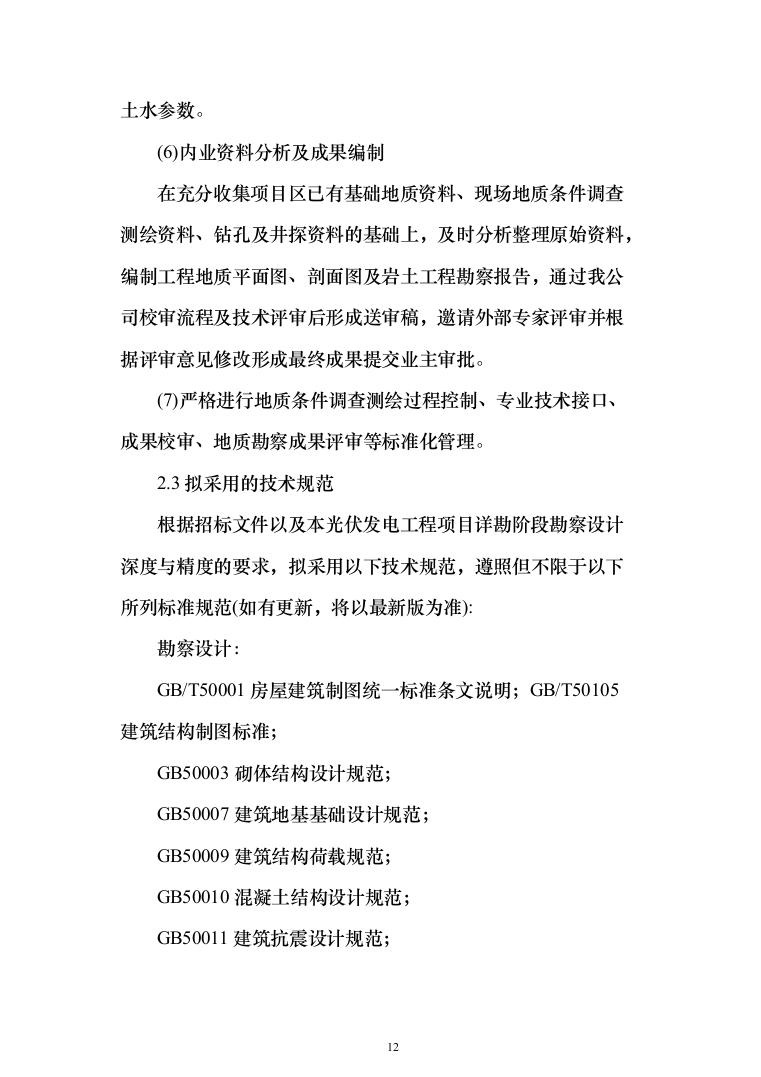

(6)内业资料分析及成果编制
在充分收集项目区已有基础地质资料、现场地质条件调查测绘资料、钻孔及井探资料的基础上,及时分析整理原始资料,编制工程地质平面图、剖面图及岩土工程勘察报告,通过我公司校审流程及技术评审后形成送审稿,邀请外部专家评审并根据评审意见修改形成最终成果提交业主审批。
(7)严格进行地质条件调查测绘过程控制、专业技术接口、成果校审、地质勘察成果评审等标准化管理。
2.3拟采用的技术规范
根据招标文件以及本光伏发电工程项目详勘阶段勘察设计深度与精度的要求,拟采用以下技术规范,遵照但不限于以下所列标准规范(如有更新,将以最新版为准):
勘察设计:
GB/T50001房屋建筑制图统一标准条文说明;GB/T50105建筑结构制图标准;
GB50003砌体结构设计规范;
GB50007建筑地基基础设计规范;
GB50009建筑结构荷载规范;
GB50010混凝土结构设计规范;
GB50011建筑抗震设计规范;

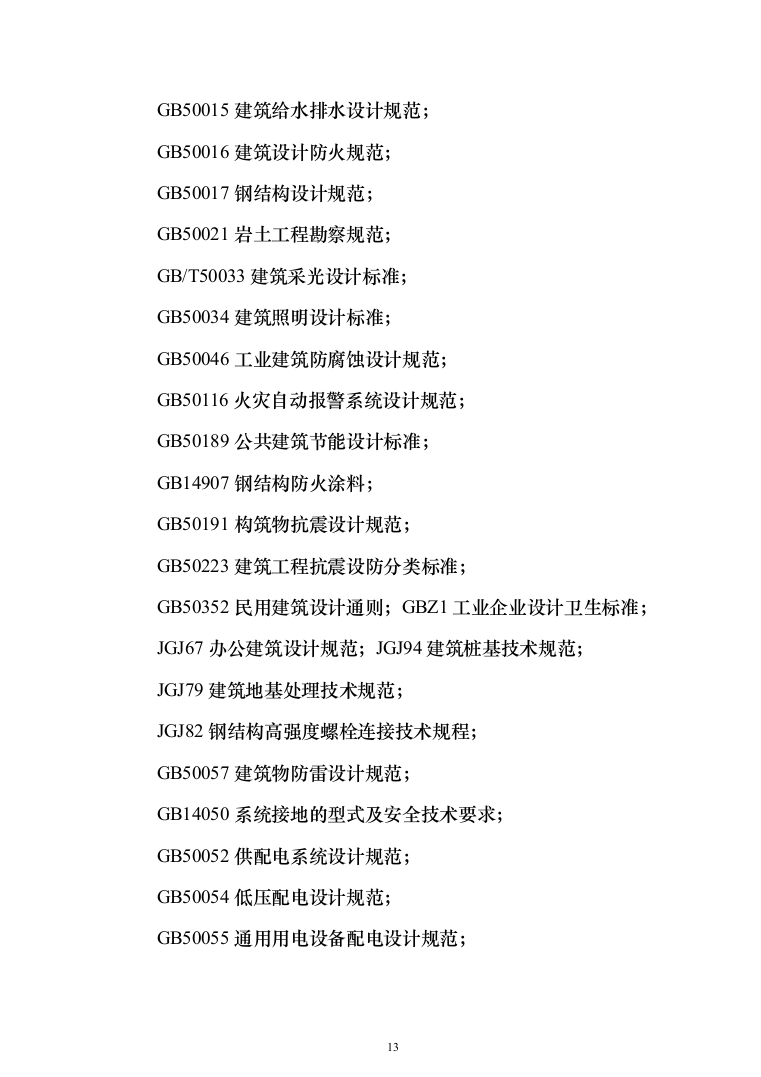

GB50015建筑给水排水设计规范;
GB50016建筑设计防火规范;
GB50017钢结构设计规范;
GB50021岩土工程勘察规范;
GB/T50033建筑采光设计标准;
GB50034建筑照明设计标准;
GB50046工业建筑防腐蚀设计规范;
GB50116火灾自动报警系统设计规范;
GB50189公共建筑节能设计标准;
GB14907钢结构防火涂料;
GB50191构筑物抗震设计规范;
GB50223建筑工程抗震设防分类标准;
GB50352民用建筑设计通则;GBZ1工业企业设计卫生标准;
JGJ67办公建筑设计规范;JGJ94建筑桩基技术规范;
JGJ79建筑地基处理技术规范;
JGJ82钢结构高强度螺栓连接技术规程;
GB50057建筑物防雷设计规范;
GB14050系统接地的型式及安全技术要求;
GB50052供配电系统设计规范;
GB50054低压配电设计规范;
GB50055通用用电设备配电设计规范;
GB5005935-110kV变电所设计规范;
GB50065交流电气装置的接地设计规范;
GB50217电力工程电缆设计规范;
GB12706额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆;
GB50227并联电容器装置设计规范;
GB50229火力发电厂与变电所设计防火规范;
GB4943信息技术设备的安全;
GB14285继电保护和安全自动装置技术规程;
GB/T6451油浸式电力变压器技术参数和要求;
GB/T10228干式电力变压器技术参数和要求;GB/T5006035-110kV高压配电装置设计规程;
GB/T50062电力装置的继电保护和自动装置设计规范;GB/T50063电力装置的电测量仪表装置设计规范;
GB/T14549电能质量公用电网谐波;
GB/T12325电能质量供电电压偏差;
GB/T12326电能质量电压波动和闪变;
GB/T15543电能质量三相电压不平衡;
DL5027电力设备典型消防规程;
DL/T5002地区电网调度自动化设计技术规程;
DL/T5003电力系统调度自动化设计技术规程;
DL/T5044电力工程直流系统设计技术规程;
DL/T510335kV~110kV无人值班变电站设计规程;DL/T5137电测量及电能计量装置设计技术规程;
DL/T5222导体和电器选择设计技术规定;
DL/T5352高压配电装置设计技术规程;
DL/T448电能计量装置技术管理规程;
DL/T476电力系统实时数据通信应用层协议;
DL/T516电网调度自动化系统运行管理规程;
DL/T634远动设备及系统;
DL/T645多功能电能表通信协议;
DL/T719远动设备及系统;
DL/T720电力系统继电保护柜、屏通用技术条件;
DL/T769电力系统微机继电保护技术导则;
Q/GDW161线路保护及辅助装置标准化设计规范;
Q/GDW175变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范;
Q/GDW212电力系统无功补偿配置技术原则;
Q/GDW/Z461地区智能电网调度技术支持系统应用功能规范;
Q/GDW619地区电网自动电压控制(AVC)技术规范;
南方电网光伏发电站无功补偿及电压控制技术规范;南方电网新能源场站一次调频功能技术要求;
电监会电力二次系统安全防护总体方案;
GB50797光伏发电站设计规范;
GB/T19939光伏系统并网技术要求;
GB/T19964光伏发电站接入电力系统技术规定;
GB/T20046光伏(PV)系统电网接口特性;
QX/T55地面气象观测规范;
国家发展和改革委员会风能资源评价技术规定;中国气象局地面气象观测规范;
其他国家、地方或行业标准规范。
主要电气设备:
DL/T537高压/低压预装箱式变电站选用导则GB311.1~311.3绝缘配合
GB3804:3.6kV~40.5kV高压交流负荷开关
GB11022高压开关设备和控制设备标准的共同技术要求
GB1094.1电力变压器第1部分总则
GB1094.2电力变压器第2部分液浸式变压器的温升
GB1094.3电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙
GB1094.5电力变压器第5部分承受短路的能力
GB1094.10电力变压器第10部分:声级测定
GB/T6451油浸式电力变压器技术参数和要求
GB16926高压交流负荷开关熔断器组合电器
GB7251低压成套开关设备和控制设备
GB13539低压熔断器
GB1208电流互感器DL/T478继电保护和及安全自动装置通用技术条件
DL/T5137电测量及电能计量装置设计技术规程
GB4208外壳防护等级(IP代码)
GB5273变压器、高压电器和套管的接线端子
GB/T17467高压/低压预装式变电站104
GB2536电工流体变压器和开关用的未使用过的矿物绝缘油GB50150电气装置安装工程电气设备交接试验标准
GB6450干式电力变压器
GB3309高压开关设备常温下的机械试验
DL/T5222导体和电器选择设计技术规定
GB772高压绝缘子瓷件技术条件
GB1497低压电器基本标准DL/T621交流电气装置的接地
GB2706交流高压电器动热稳定试验方法
GB11021电气绝缘的耐热性评定和分级
GB396935kV及以下变压器瓷套
Q/CTG118光伏发电用变压器技术规范
以上标准按最新版本执行。国家标准(GB)、电力行业标准(DL)、企业标准、国际电工委员会(IEC)标准以及国际单位制(SI)标准是对设备的最低要求。对国家有关安全、环境等强制性标准,必须满足其要求。
GB50217《电力工程电缆设计规范》
GB5023《额定电压450/750V及以下聚氯乙烯绝缘电缆》
GB9330《塑料绝缘控制电缆》GB5589《电缆附件试验方法》
GB2951《电线电缆机械物理性能试验方法》
GB4005《电线电缆交货盘》
GB4004《电线电缆机用线盘》GB/T3956《电缆的导体》
GB/T2952《电缆外护层》GB/T3953《电工圆铜线》
GB/T14315《电力电缆导体用压接型铜、铝接线端子和连接管》
GB/T3048《电线电缆电性能试验方法》
GB/T18380《电缆和光缆在火焰条件下的燃烧试验》
GB/T19216《在火焰条件下电缆或光缆的线路完整性试验》
GB/T12706《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件》
GB/T11327《聚氯乙烯绝缘氯乙烯护套低频通信电缆电线》
GB/T19666《阻燃和耐火电线电缆通则》GB/T12666《单根电线电缆燃烧试验方法》
GB/T6995《电线电缆识别标志方法》
GB/T17650《取自电缆或光缆的材料燃烧时释出气体的试验方法》
GB/T17651《电缆或光缆在特定条件下燃烧的烟密度测定》DL/T401《高压电缆选用导则》
GA306《阻燃及耐火电缆》
QJ/SXXNY05.06a-2014《并网光伏发电系统专用电缆技术规范》
GB1094.1电力变压器第1部分总则
GB1094.2电力变压器第2部分温升
GB1094.3电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙
GB1094.5电力变压器第5部分承受短路的能力
GB/T2900.15电工术语变压器、互感器、调压器和电抗器
GB2536电工流体变压器和开关用的未使用过的矿物绝缘油GB311.1-GB/T311.3绝缘配合
GB/T1094.4电力变压器第4部分电力变压器和电抗器的雷电冲击和操作冲击试验导则
GB/T1094.10电力变压器第10部分声级测定
GB/T7354局部放电测量
GB11604高压电气设备无线电干扰测试方法
GB/T16927.1高压试验技术:第一部分:一般定义及试验要求GB/T16927.2高压试验技术:第二部分:测量系统
GB10230.1分接开关第1部分:性能要求和试验方法
GB10230.2分接开关第2部分:应用导则
GB/T26218.1-.2污秽条件下使用的高压绝缘子的选择和尺寸确定
GB/T6451油浸式电力变压器技术参数和要求
GB/T13499电力变压器应用导则
GB/T17468电力变压器选用导则
GB/T1094.7电力变压器第7部分:油浸式电力变压器负载
导则
GB/T8287.1-.2标称电压高于1000V系统用户内和户外支柱绝缘子
GB/T4109交流电压高于1000V的绝缘套管
GB5273变压器、高压电器和套管的接线端子
GB1208电流互感器
GB16847保护用电流互感器暂态特性技术要求
GB/T7252变压器油中溶解气体分析和判断导则
GB/T7595运行中变压器油质量
GB/T4585交流系统用高压绝缘子的人工污秽试验
GB50150电气装置安装工程电气设备交接试验标准
GB10230.1分接开关第1部分:性能要求和试验方法GB/T10230.2JB/T3837分接开关第2部分:应用导则变压器类产品型号编制方法
DL/T596
电力设备预防性试验规程
DL/T572
电力变压器运行规程
DL/T620
交流电气装置的过电压保护和绝缘配合
GB11032
交流无间隙金属氧化物避雷器
GB11604
高压电器设备无线电干扰测试方法
GB7354
局部放电测量
DL/T804交流电力系统金属氧化物避雷器使用导则下列为所参照的IEC标准,但不仅限于此:
IEC60296变压器与断路器用新绝缘油规范IEC60815污秽条件下绝缘子选用导则
GB156《标准电压》
GB311.1《高压输电设备的绝缘配合》
GB/T311.2《绝缘配合第2部分:高压输变电设备的绝缘配合使用导则》
GB311.6《高电压试验技术第五部分测量球隙》GB/T16927.1《高电压试验技术一般试验要求》
GB/T16927.2《高压试验技术测量系统》
GB763《交流高压电器在长期工作时的发热》168GB1408《固体绝缘材料工频电气强度的试验方法》GB2900《电工名词术语》
GB3309《高压开关设备常温下的机械试验》
GB11022《高压开关设备和控制设备标准的共用技术要求》
GB3804《3.6kV~40.5kV交流高压负荷开关》
GB2706《交流高压电器动热稳定试验方法》
GB7354《局部放电测量》
GB/T14808《交流高压接触器和基于接触器的电动机起动器》DL/T620《交流电气装置的过电压保护和绝缘配合》
GB/T13540《高压开关设备抗地震性能试验》
DL/T593《高压开关设备的共用订货技术条件》DL/T615《交流高压断路器参数选用导则》
DL/T402《交流高压断路器订货技术条件》
DL/T403《12-40.5kV高压真空断路器订货技术条件》DL/T404《户内交流高压开关柜订货技术条件》
DL/T538《高压带电显示装置》IEC60282-1《高压熔断器》
GB1207《电压互感器》
GB1208《电流互感器
GB4208《外壳防护等级(IP代码)》
DL/T539《户内交流高压开关柜和元部件凝露及污秽试验技术条件》
SD318《高压开关柜闭锁装置技术条件》
DL/T5222《导体和电器选择设计技术规定》
SL311《水利水电工程高压配电装置设计规范》
DL/T5137《电测量及电能计量装置设计技术规程》GB4473《交流高压断路器的合成试验》
GB11604《高压电器设备无线电干扰测试方法》
DL/T486《交流高压隔离开关和接地开关订货技术条件》GB1985《交流高压隔离开关和接地开关》169
GB1984《交流高压断路器》
GB3906《3-35kV交流金属封闭开关设备》GB191《包装、储运指示标志》
GB3047《面板、架和柜的基本尺寸》
GB2423《电工电子产品基本环境试验规程》
GB4205《控制电气设备的操作件标准运动方向》GB2681《电工成套装置中的导线颜色》
GBJ149《电气装置安装工程施工及验收规范》
GB50150《电气装置安装工程电气设备交接试验标准》
400V站用配电柜设备和配套件要符合以下标准但不局限于以下标准:
GB7251.1~3《低压成套开关设备和控制设备》GB7251.4~5《低压成套开关设备和控制设备》
GB/T14048.1《低压开关设备和控制设备总则》
GB/T14048.2《低压开关设备和控制设备低压断路器》
GB/T14048.4~5《低压开关设备和控制设备》GB/T14048.6~9《低压开关设备和控制设备》GB/T4942.2《低压电器外壳防护等级》
GB156《标准电压》
GB1408《固体绝缘材料工频电气强度的试验方法》
GB2900《电工名词术语》GB1207《电压互感器》
GB1208《电流互感器》
GB4208《外壳防护等级(IP代码)》
DL/T5222《导体和电器选择设计技术规定》GB191《包装、储运指示标志》
GB3047《面板、架和柜的基本尺寸》
GB2423《电工电子产品基本环境试验规程》
GB4205《控制电气设备的操作件标准运动方向》170GB2681《电工成套装置中的导线颜色》
GBJ149《电气装置安装工程施工及验收规范》
GB50150《电气装置安装工程电气设备交接试验标准》
QB/YW110-01电气设备装备技术原则(云南省电网公司企业标准)
GB311.1高压输变电设备的绝缘配合GB311.2~6高电压试验技术
GB12944.1高压穿墙瓷套管技术条件
GB12944.2高压穿墙瓷套管尺寸与特性
GB8287.1高压支柱瓷绝缘子
GB50150电气装置安装工程电气设备交接试验标准GB4208外壳防护等级(IP代码)
GB1208电流互感器
GB1094.1~5电力变压器
GB1094.3绝缘水平和绝缘试验外绝缘的空气间隙GB6450干式电力变压器
GB/T10228干式电力变压器技术参数和要求GB10229电抗器
GB7328电力变压器和电抗器的声级测定GB7354局部放电测量
GB7449电力变压器和电抗器的雷电冲击和操作冲击试验导则GB/T13540抗地震性能试验
DL/T780配电系统中性点接地电阻器
DL/T620交流电气装置的过电压保护和绝缘配合IEC168高压支柱瓷绝缘子
DL/T537高压/低压预装箱式变电站选用导则Q/GDW168输变电设备状态检修试验规程
IEC60439-1低压成套开关设备和控制设备型式试验和部分型式试验成套设备
IEC60439-2低压成套开关设备和控制设备对母线干线系统(母线槽)的特殊要求
IEC60529封闭外壳防护等级
IEC112固体绝缘材料在潮湿条件下的相对起痕指数和耐痕指数的测定方法
DL/T728《气体绝缘封闭开关设备订货技术导则》GB156额定电压
GB311.1高压输变电设备的绝缘配合GB1207电磁式电压互感器
GB1208电流互感器
GB1984高压交流断路器
GB1985高压交流隔离开关和接地开关
GB4208外壳防护等级(1P代码)
GB7354局部放电测量
GB7674额定电压72.5kV及以上气体绝缘金属封闭开关设备
GB11032交流无间隙金属氧化物避雷器
GB50150电气装置安装工程电气设备交接试验标准
GB/T311.2绝缘配合第2部分:高压输变电设备的绝缘配合使用导则
GB/T2900.20电工术语高压开关设备
GB/T5582高压电力设备外绝缘污秽等级
GB/T8905六氟化硫电气设备中气体管理和检查导则
GB/T16935.1低压系统内设备的绝缘配合第1部分:原理、要求和试验
DL/T402交流高压断路器订货技术条件
DL/T486交流高压隔离开关和接地开关订货技术条件
