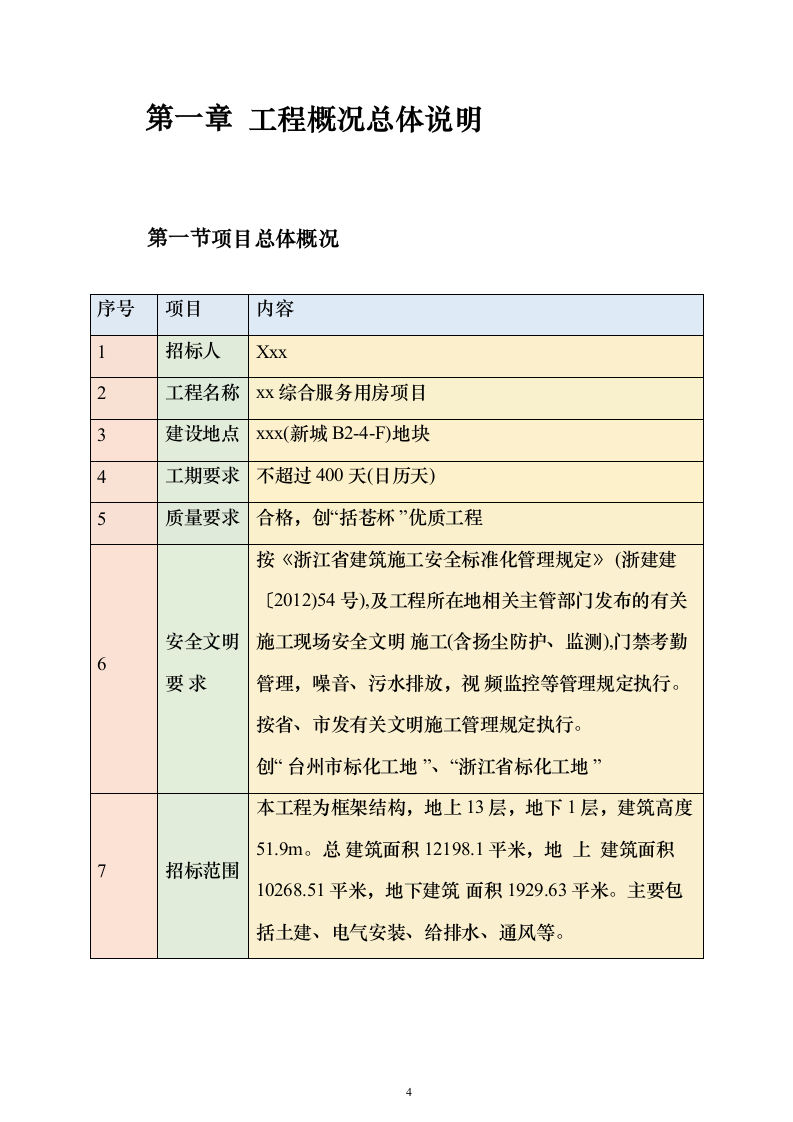

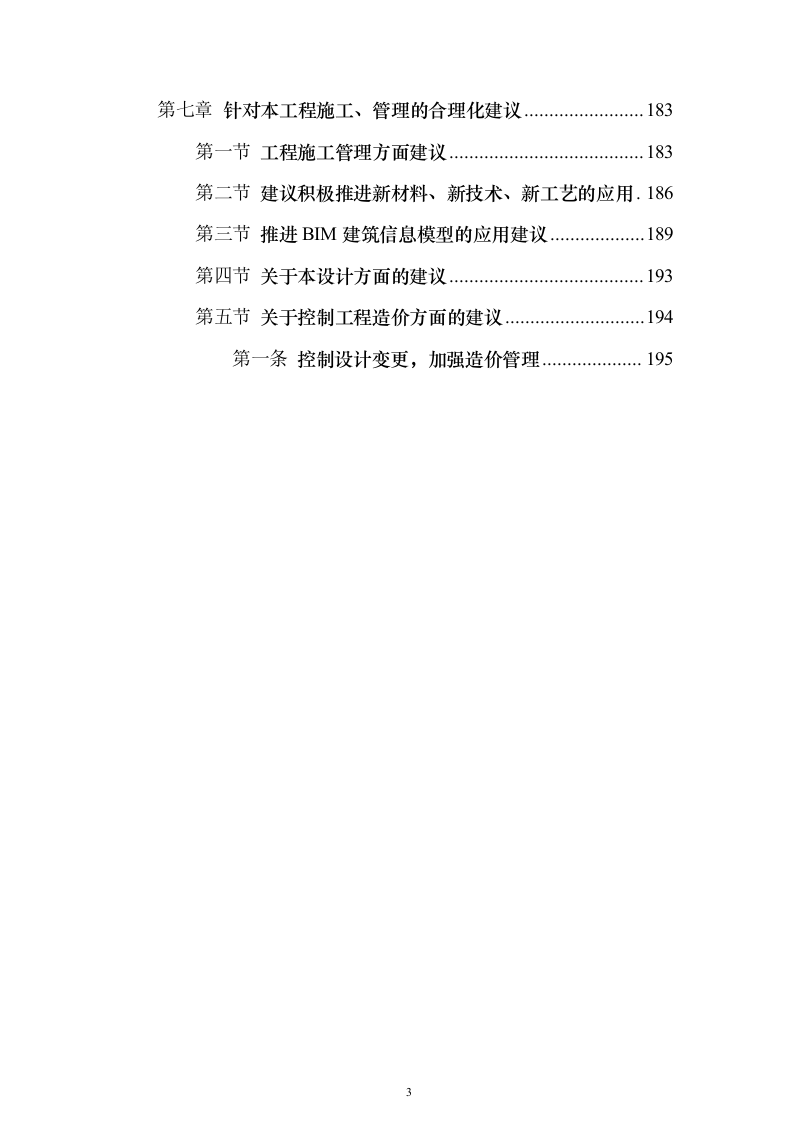

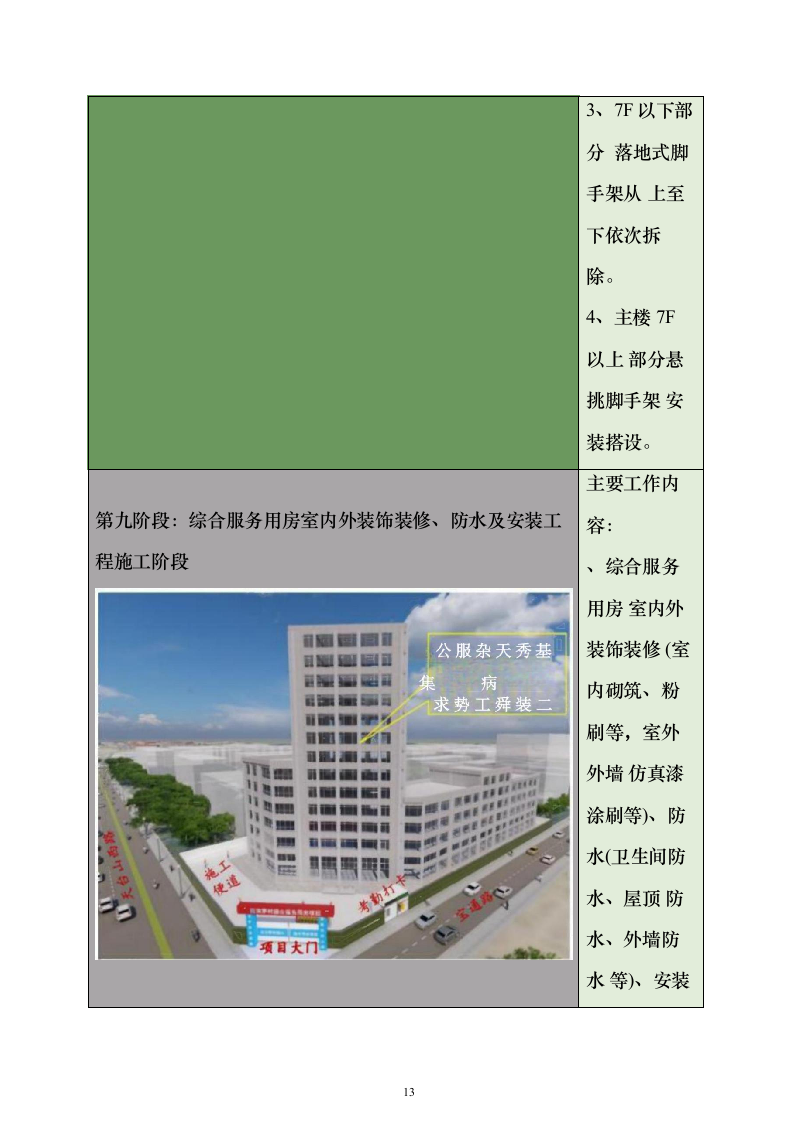

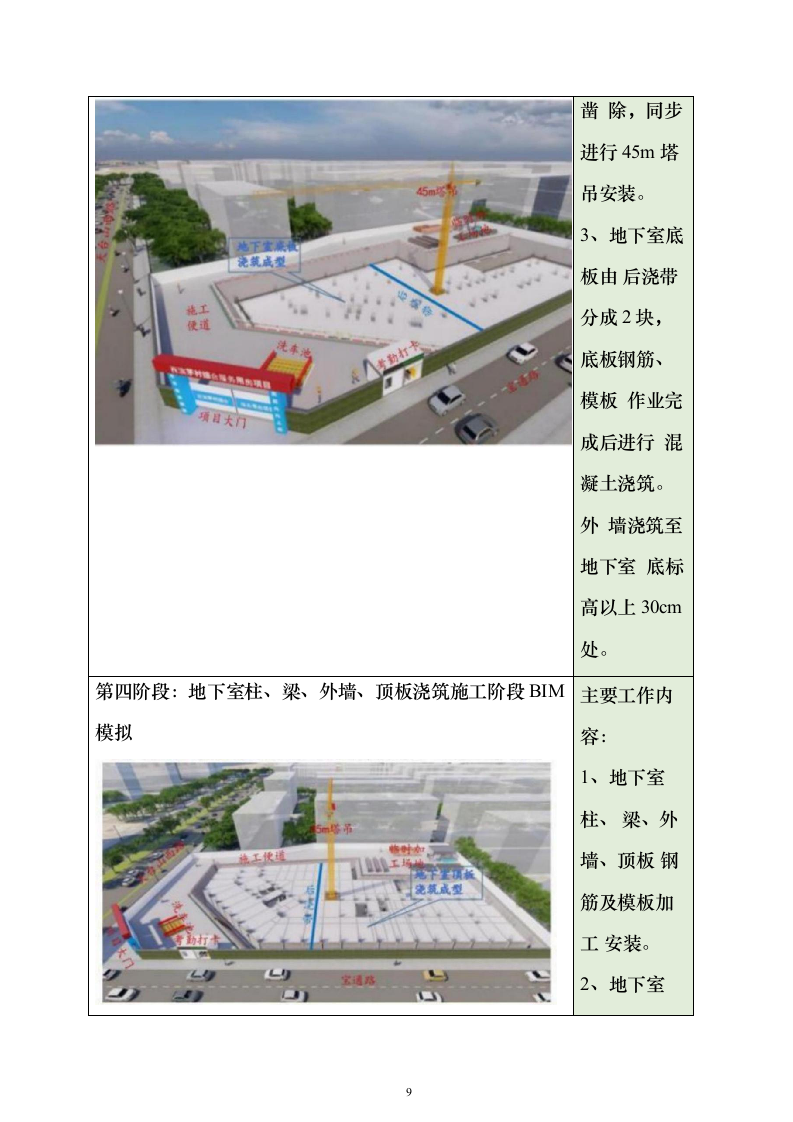

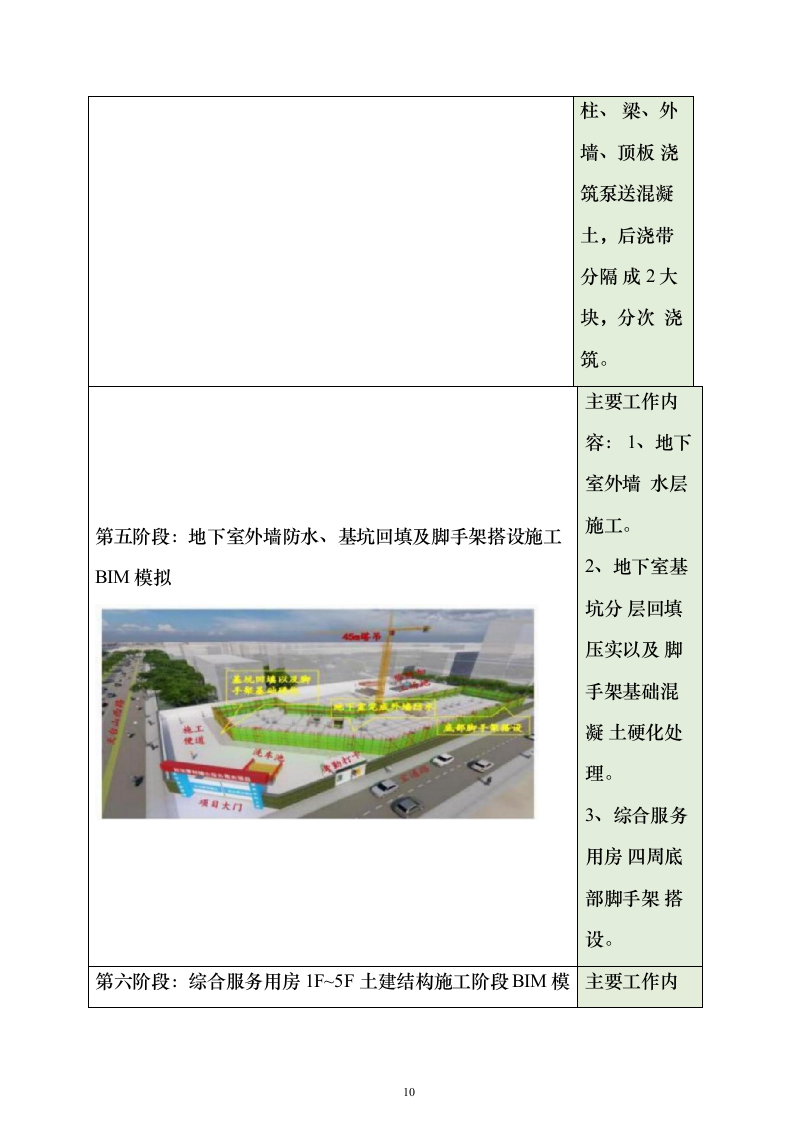

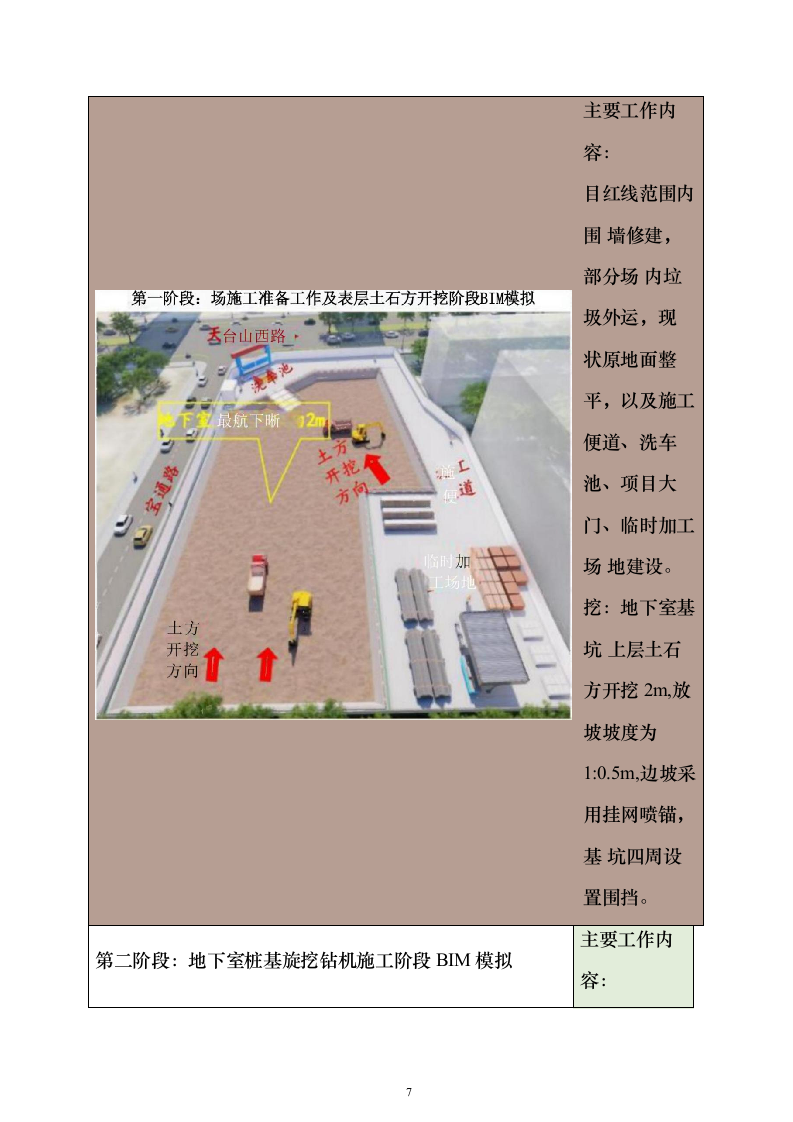

房建综合用房项目施工投标方案 目录 第一章 工程概况总体说明 4 第一节 项目总体概况 4 第二章 本工程的特点、难点分析和解决措施 5 第一节 施工组织安排及管理 5 第二节 疫情防控 16 第三节 深基坑开挖及支护 18 第四节 建筑结构防水施工 21 第五节 钻孔灌注桩施工 25 第六节 地下室大体积混凝土浇筑施工 29 第七节 支模架搭设 32 第八节 机电安装 46 第九节 外墙保温隔热及涂料施工 53 第十节 周边建构筑物保护 55 第十一节 塔吊、施工电梯安全管理 57 第十二节 安全管理、文明环保工作 63 第三章 重要部位的施工方案 71 第一节 土建工程主要施工方案 71 第二节 防水工程施工方案 103 第三节 安装工程施工方案 107 第四章 施工进度网络计划、关键节点和线路的保证措施 114 第一节 工程进度控制目标 114 第二节 现状环境对进度影响分析 115 第三节 工程施工进度详细说明 116 第四节 利用新技术对工期的优化 127 第五节 工期保证措施 131 第六节 工期预抢方案 135 第五章 施工质量保证措施 137 第一节 质量目标分解及采取的对策表 138 第二节 关键工序、重点施工部位等质量保证技术措施 140 第三节 原材料、半成品、外购件质量控制 148 第四节 采用新设备、数字化应用、新工艺提高工程质量 150 第五节 创优规划及措施 152 第六章 人员、设备的配置和进场计划、安全文明施工保证措施 155 第一节 人员、设备的配置和进场计划 155 第一条 工程投入的人员及保障措施 155 第二条 施工机械设备投入及进场计划 164 第二节 安全文明施工保证措施 172 第一条 安全文明施工 172 第二条 安全文明施工措施 173 第三条 市政、市容环保管理措施 176 第四条 消防安全保证措施 179 第五条 进行智慧工地建设对安全文明的进一步控制 180 第七章 针对本工程施工、管理的合理化建议 183 第一节 工程施工管理方面建议 183 第二节 建议积极推进新材料、新技术、新工艺的应用 186 第三节 推进 BIM 建筑信息模型的应用建议 189 第四节 关于本设计方面的建议 193 第五节 关于控制工程造价方面的建议 194 第一条 控制设计变更，加强造价管理 195 工程概况总体说明 项目总体概况 序号 项目 内容 1 招标人 Xxx 2 工程名称 xx综合服务用房项目 3 建设地点 xxx(新城B2-4-F)地块 4 工期要求 不超过400天(日历天) 5 质量要求 合格，创“括苍杯 ”优质工程 6 安全文明要 求 按《浙江省建筑施工安全标准化管理规定》 (浙建建〔2012)54号),及工程所在地相关主管部门发布的有关施工现场安全文明 施工(含扬尘防护、监测),门禁考勤管理，噪音、污水排放，视 频监控等管理规定执行。按省、市发有关文明施工管理规定执行。 创“ 台州市标化工地 ”、“浙江省标化工地 ” 7 招标范围 本工程为框架结构，地上13层，地下1层，建筑高度51.9m。总 建筑面积12198.1平米，地 上 建筑面积10268.51平米，地下建筑 面积1929.63平米。主要包括土建、电气安装、给排水、通风等。 项目BIM实景融合效果图 本工程的特点、难点分析和解决措施 施工组织安排及管理 份析 本工程为框架结构，地上13层，地下1层，建筑高度51.9m。总建筑面积12198.1平米， 地上建筑面积10268.51平米，地下建筑面积1929.63平米。主要包括土建、电气安装、室内外给排水、消防、抗震支架、通风等。分部分项工程多，专业涉及面广，施工工序繁多 。特别是地下室涉及深基坑土石方开挖、深基坑支护和地下室结构工程施工，土建结构 又涉及装修、安装、防水等多分项内容。各分部分项工序之间相互联系、相互穿插、又相互制约，施工相互干扰大；如何安排各工序的施工先后顺序，如何合理投入施工要素 “人、材、机 ”,如何合理安排场地等都是施工中着重考虑的问题，需要严密的施工部 署、科学组织和动态管理，以确保工程质量、工期、安全、文明及环保各个目标的实现。 解缺对策 1、根据项目设计特点、范围及场地条件等因素，结合工程量均衡性原则，拟计划投入 4支施工作业队：1支土建施工队、1支安装施工队、1支建筑装饰施工队、1支室外配套综合施工队。根据各施工队划分的施工任务，再划分为若干个主要工作面并投入足够的 人、机、料等，只要有作业条件就及时组织施工。拟配备本工程项目的各类参建施工人员 最高峰时为181人，其中管理及技术人员15人，施工作业工人166人。 2、本项目结构施工主要分十个阶段进行BIM施工模拟： 主要工作内容： 目红线范围内围 墙修建，部分场 内垃圾外运，现 状原地面整平，以及施工便道、洗车池、项目大 门、临时加工场 地建设。 挖：地下室基坑 上层土石方开挖 2m,放坡坡度为 1:0.5m,边坡采 用挂网喷锚，基 坑四周设置围挡。 第二阶段：地下室桩基旋挖钻机施工阶段BIM模拟 主要工作内容： 桩基总体分为两 大区块分别1#、 2#旋挖机进行施 工，其中1#旋挖 机共计施打75根，2#旋挖机共 计施打74根，每 台旋挖机配一台 挖 机 及 1 台 2 5 汽车吊。 第三阶段：地下室基坑开挖及底板浇筑施工阶段BIM模拟 主要工作内容： 1、桩基施工完成 后，进行地下室 基坑开挖至设计 标高。 2、全部桩头凿 除，同步进行45m 塔吊安装。 3、地下室底板由 后浇带分成2块， 底板钢筋、模板 作业完成后进行 混凝土浇筑。外 墙浇筑至地下室 底标高以上30cm 处。 第四阶段：地下室柱、梁、外墙、顶板浇筑施工阶段BIM模拟 主要工作内容： 1、地下室柱、 梁、外墙、顶板 钢筋及模板加工 安装。 2、地下室柱、 梁、外墙、顶板 浇筑泵送混凝 土，后浇带分隔 成2大块，分次 浇筑。 第五阶段：地下室外墙防水、基坑回填及脚手架搭设施工BIM模拟 主要工作内容： 1、地下室外墙 水层施工。 2、地下室基坑分 层回填压实以及 脚手架基础混凝 土硬化处理。 3、综合服务用房 四周底部脚手架 搭设。 第六阶段：综合服务用房1F~5F土建结构施工阶段BIM模拟 主要工作内容： 1、综合服务用房 1F~5F(标高 17.7m以下部 分)土建结构依 次施工。 2、施工电梯安 装，落地式脚手 架根据结构高度 提升而向上分次 提升搭设。 第七阶段：综合服务用房5F~7F土建结构施工阶段BIM模拟 主要工作内容： 1、综合服务用房 5F~7F(标高 17.7m~25.5m部 分)土建结构施工。 2、综合服务用房 下部结构(已完 部分)室内外砌 筑及防水工程施工。 3、主楼落地式脚 手架提升至26m 第八阶段：综合服务用房主楼7F~屋顶土建结构施工阶段BIM模拟 主要工作内容： 1、~综合服务用房 7F 屋顶(标高 25.5m~51.6m部 分)土建结构施 工。 2、综合服务用房 7F以下部分室内 外砌筑、防水及 安装工程施工。 3、7F以下部分 落地式脚手架从 上至下依次拆 除。 4、主楼7F以上 部分悬挑脚手架 安装搭设。 第九阶段：综合服务用房室内外装饰装修、防水及安装工程施工阶段 主要工作内容： 、综合服务用房 室内外装饰装修 (室内砌筑、粉 刷等，室外外墙 仿真漆涂刷等)、防水(卫生间防水、屋顶 防水、外墙防水 等)、安装(给排水、通风、抗 震支架、消防 电气等)施工。 2、主楼悬挑 脚手架从高至低 依次拆除。 第十阶段：综合服务用房项目扫尾施工阶段BIM模拟 主要工作内容： 1、项目临时加工场 地 、 便道 、 洗车 池、围挡等临时设 施拆除。 2、综合服务用房室 外配套工程施工。 3、项目剩余零星扫 尾工程施工。 4、组织项目竣工验 收。 5、完工退场。 3、编制详细的施工进度计划和工期保证措施，按照施工先后顺序合理安排。制定争抢 工期预案，根据施工实际情况适时调配资源，赶超进度。我方承诺：前期施工的人员于3 日内进场、各种机械设备于7日内进场，做好开工前期准备，接到开工令后能立即开工。 4、施工组织安排要做好整体部署和计划安排，及时准备、注重工序搭接，尽可能的采 用平行作业、流水作业和交叉作业相结合，只要有作业条件就及时组织施工。能够交叉进 行的采取交叉施工方案，不能交叉进行的分期分批施工，确保各个工序能按计划顺利进 行。 5、本工程项目实施遵循“结构优先、有序施工、多点开花、齐头并进、合理交叉”的 原则，根据各工作面对应的施工内容和工程量，投入足够的劳动力、机械设备和周转材 料，按总体进度计划安排组织施工。整个工程紧紧围绕关键工序为主线，并优先保证资源 的投入 ； 6、设置重难点部位和关键工序的控制点，主要有：基坑开挖及支护、建筑工程、室内 装修及安装等；并优先保证资源的投入，以重点带全局，确保工期关键线路的有效实施。 7、高度重视安全文明工作，建立健全项目安全文明管理机构和检查网络，落实有关安 全生产、文明施工规章制度与相应的技术保证措施。 疫情防控 1、近二年受新型冠状病毒疫情影响，病毒传染性极强，且新冠病毒在不断变异，德 尔塔、奥密克戎等变异毒株传染性更强，潜伏期较长且潜伏期依然具有感染性，国内外形 式依旧严峻 2、近期浙江多地(杭州、衢州、嘉兴等)爆发疫情，周边上海等地多人感染，部分工地已停工停产，蔓延情况不容乐观，工地现场人流密集，人口流动大，极易造成大规模 感染病毒的情况发生。天台县建筑工人人口流动量大，易造成疫情出现反弹，施工人员的 防护措施是否能够做到位将是工地管理的一大考验。故工地疫情防护是工程重难点。 解决措施： 1、组建领导小组，甲方代表为总领导，参建各方具体负责，各班组长直接负责全体 管理人员必须把传染病的防控工作作为重要工作来抓，站在讲政治的高度，以对工人高度 负责的态度，认真做好传染病防控工作，层层落实责任，做到防患于未然。 2、工程项目参建单位要在所属地建设主管部门的统一部署下强化建筑工地疫情防控 措施，工程开工后组织项目全部参建人员进行核酸检测以及未注射疫苗人群进行新冠疫 苗注射，积极配合卫健部严格落实疫情防控各项措，及时发现报告并有效处置疫情。 3、当工地出现传染病疫情预警时，立即启动应急处置方案。严格落实人员管控；严 格落实防控应急准备；严格落实施工现场管理；严格落实联防联控。 4、项目部设隔离观察场地，并安排妥当，人员隔离期间健康监测、生活保障、信息 报告、应急预案建立和安排专人落实。 5、准备足够的口罩、测温计、消毒液等卫生防疫用品，防控物资分发到位。 6、特别提醒：原则上口罩按每人每日两只，储备两周用量；测温枪每个出入口至少一 只；消毒液满足对工人作业场所、办公区域和住宿区域每日两次灭菌消毒用量。 7、施工区域消毒，饮食进行分时分餐，严格落实”两严两禁两减少”。 8、一旦发现有发热、乏力、干咳等症状的新型冠状病毒感染肺炎的疑似病人，须立 即实施有效隔离，并立即报告属地社区、街道乡镇和上级管理部门，并通知公司，按当地 政府要求转运至定点发热门诊。立即对现场实施封闭，开展现场消毒工作，第一时间将与 疑似病人密切接触者转移至临时监督性医学观察室，在有关部门和机构的指导下，采取隔 离治疗和隔离观察等措施，并为隔离人员提供必要的生活和医疗保障，配合做好相应后续 管理工作。 防疫物资配备 现场防疫消毒 施工区域封闭管理 施工区域封闭管理 深基坑开挖及支护 分析： 本工程地下室基坑底标高为-5.2m, 承台底标高-5.2~-5.9m, 局部电梯基坑及消防集水坑 最深达-8.6m 。现状原地面标高约为-0.2,基坑开挖深度最深达5m~8.4m,属于危险性较大的 分部分项深基坑工程。施工中如何在确保安全、经济的前提下进行基坑开挖以及支护是项目 的重难点。 解决情施 1、根据地质报告，本项目上部素填土层厚0.30-3.40m,下部为砾粉质黏土、强风化砂 砾岩、中风化砂砾岩。项目地质条件好，主要为岩层地质，故考虑采取放坡开挖，基坑四周 开挖深度为5m,局部电梯基坑及消防集水坑开挖深度达8.4m。计划进行放坡开挖，坡 度 1:0.5,坡面设Φ6.5@200钢筋网片+10cm厚 C20 喷锚支护。基坑顶设50cm*40cm截水沟，基坑底设30cm*30cm排水沟，每隔30m 设置一座集水井。 2、地下室基坑土石方进行分层开挖，每层开挖深度不大于2m, 遇大块岩石，开挖前利 用镐头机将岩石破碎成小块后，进行装车外运。由于地质条件好，土石方车辆下基坑进行装运，基坑坡道坡度不大于1:4,坡道宽度不小于8m。 基坑开挖坡道BIM图 土石方开挖施工BIM模拟 3、严格按照住建部《危险性较大的分部分项工程安全管理规定》 (住建部令[2018]37 号)、台州市相关文件精神及要求编写专项施工方案，并落实危险性较大分部分项工程专项 方案的论证工作。施工过程严格按论证通过后的专项方案实施。重要的施工方案和安全专项方案，执行台州市最新有关文件要求。 4、施工前编制深基坑专项方案，必须安全检算合格，并履行审批和专家论证程序。危 险性较大分部分项工程必须按审批的专项施工方案执行，杜绝违规操作，并有专职安全员 负责检查、监督。 5、基坑四周设置临边防护、逃生通道、排水沟。挖机作业时，履带离工作面边缘的安 全距离不小于1.0m,挖土机挖臂范围内不得有作业人员。安排专人巡查，加强基坑监测， 配备充足的应急救援物资，定期组织应急演练。 安全保证措施： 安全保证 措施 1、基坑开挖前必须先编写实施性专项施工方案，经本投标人总工审批后 报监理、业主审核，审批后现场按专项方案严格组织施工，禁止擅自改变施工 方案。 2、基坑开挖前应制定详细的危险部位预测施工方案—一应急预案，并且根据应急预案备足应急所需的各项材料。 3、沿开挖基坑顶面设置钢管栏杆，钢管栏杆采用黄、黑相间的上、中、 下3道钢管与竖向钢管用十字扣件扣紧，竖向钢管插设牢固，栏杆高度不低 于1.2m,为了方便人员上下基坑，应等间距设置上下步道或梯子。 4、基坑开挖前，按设计要求设置各类监测点，在开挖前必须通知监测组 获取各监测点的原始读数，在开挖过程中及时监测及时获得第一手监测数据， 分析总结，并相应调整开挖流程和开挖方案，以期将基坑变形控制在设计范围 内，对监测数据超过警戒值的，应立即停止开挖施工，分析原因，采取相应的 应急措施。 组织专家论证会 基坑边坡防护 基坑监测点设置 基坑安全通道 建筑结构防水施工 建筑结构的防水一直是施工过程中的重中之重，本项目主要包括：地下室防水，厕所 卫生间防水、外墙防水、屋面防水、门窗防水等。施工过程中需进行严格的质量控制。 决 借 施 地下室 防水 (1)、地下室侧墙支模施工时，穿墙螺杆宜采用三段式止水螺杆，外墙 防水施工前须剔除塑料垫块，以及用防水砂浆封堵内外侧螺杆孔凹槽并压实抹 平。 (2)、地下室侧墙施工缝处设置止水钢板，止水钢板焊接采用双面满 焊，焊缝要饱满。 (3)、地下室外墙防水临时保护，阳角防水附加层施工，待面层防水施 工完成后，对顶部用沙袋或砌块进行成品保护。 屋面工程 防水 (1)、 屋面防水卷材采用3mm厚SBS改性沥青防水卷材，遵循“先高 跨，后低跨；同等高度，先远后近；同一立面，从高向低处开始铺贴 ”。 (2)、 屋面变形缝泛水处的防水设置附加层，附加层在平面和立面的宽 度不小于250mm;防水层应铺贴或涂刷至泛水墙顶部；变形缝内填充不燃保温 材料，上部采用防水卷材封盖，并放置衬垫材料，再在其上干铺一层卷材。 卫生间 防水 卫生间四周墙根部防水，沿墙上返至成活面向上300mm,门口处的防水 层，应沿墙上返，做到门口挡水坝的上表面，并延伸至墙外边皮200mm。在防 水施工完毕后24h后进行第一次蓄水试验，蓄水至少50mm深，保持24h观 察，查看卫生间水位是否下降，板底部和四周墙根是否有渗漏现象，如渗漏须 从渗漏处逐步剔槽，找出渗漏点，将防水层重新补好，并再次进行蓄水试验， 直至符合要求为止。 外墙部 位防水 (1)、穿墙管防水节点：①套管周圈须满焊100长2mm厚的翼环。② 防水附加层须向迎水面外延250mm。③套管须内高外地，向外1%坡度设置。 (2)、 外墙预留洞口封堵节点：①预留洞口严禁用砌块砂浆封堵，须用 高一标高微膨胀防水混凝土封堵。②须将预留洞口凿出斜口，利用止水螺杆将 模板固定，利用投料口进行砼浇筑。③砼强度达75%后剔除料口与墙齐平，抹 灰收口。在迎水面粘贴防水卷材，卷材须向洞口周边各外延50mm。 外窗防 渗漏 (1)、窗型材规格型号壁厚、五金配件、玻璃种类及厚度、密封条等符 合设计规定，型材连接和玻璃嵌固需牢固。 (2)、填充缝隙前将主框与副框接触面保护膜撕去，将溢出框外的发泡剂 用专用工具压回缝内，并及时清理干净。 (3)、主副框间发泡剂施工后，在外饰面与窗框交接处打中性硅酮密封 胶，待密封胶固化后进行淋水试验并记录备案。 建筑结构防水细部图 止水螺杆处防水细部图 止水钢板侧墙细部效果图 外墙防水节点临时保护图 穿墙管防水节点细部图 防水卷材摊铺搭接 屋面变形缝做法图 卫生间侧立面防水节点效果图 外墙预留洞口封堵节点效果图 钻孔灌注桩施工 本工程桩基采用钻孔灌注桩，桩径为800(700)mm,以3-3中风化泥质粉砂岩作为 持力层，桩基采用水下C30混凝土。根据地质勘察报告及公司类似工程经验，灌注桩施工 过程中若桩质量控制不严，在成桩过程中易产生钢筋笼上浮、塌孔、断桩等现象。,易造 成桩基不合格。如何确保桩基施工质量是本工程重难点之一。 解 决 措 施 施工 部署 根据本工程地质、桩数量及分布情况，拟配备2台SR220R旋挖钻机、1 台冲击钻机备用(处理旋挖机难以钻进桩位)、2台25T汽车吊配合桩机施 工、2台PC200挖机配合施工利用BIM技术模拟桩机施工过程，分区块安排桩机 数量以及规划桩机行走路线。 钻孔灌注桩主要施工工序 测量放样 护筒埋设 钻机就位 钻机钻进 终孔检查 清孔 钢筋笼吊装 导管安装 混凝土浇筑 施工 部署 根据本工程地质、桩数量及分布情况，拟配备2台SR220R旋挖钻机、1 台冲击钻机备用(处理旋挖机难以钻进桩位)、2台25T汽车吊配合桩机施 工、2台PC200挖机配合施工利用BIM技术模拟桩机施工过程，分区块安排桩机 数量以及规划桩机行走路线。 钢筋 笼上 浮预 防措 施 ①钢筋笼初始位置应定位准确，并与孔口固定牢固。加快混凝土的浇注速 度，缩短灌注时间。②灌注混凝土过程中，应随时掌握混凝土浇注的标高和导管 埋深。③当发生钢筋笼上浮时，应立即停止灌注混凝土，并准确计算导管埋深和 已浇混凝土面的标高，提升导管后再进行浇注，上浮现象即可消失。 塌孔 预防 措施 ①搬运和吊装钢筋笼时，应防止变形，安放要对准孔位，避免碰撞孔壁，钢 筋笼接长时要加快焊接时间，尽量缩短沉放时间。②成功后待灌时间不应大于3 小时，保证施工质量情况，尽量缩短灌注时间。 钻孔 垂直 度不 符合 ①压实、整平施工地面，安装钻机时应严格检查钻机的平整度和钻杆的垂 直度，钻进过程中应定时检查主动钻杆的垂直度，发现偏差立刻调整。②在软硬 土层交界面 钻进时，应低速低压钻进。 入持 力层 不足 预防 措施 由于本工程持力层的岩层起伏不一，在施工过程中，根据桩位图结合地质勘 察报告，预测桩的持力层地质状态，再根据钻杆进尺速度和孔口捞样比对来判断 是否进入持力层，确保桩端进入持力层深度符合设计要求。 豪全保护措施： 1、打桩时，打桩区域内无关人员不得入内，以防发生意外，钢筋笼起吊时 更应看清周围情况，而且起吊回转时要慢，以免动作过猛，因惯性作用涉及到较 远的范围，发生打伤人、碰伤人的情况。 2、打桩过程中无关人员不要靠近施工区域。 3、钢筋笼由于长度较长，因此必须设置可靠的支承措施，以防止构件变形 甚至断裂、折弯伤人。 4、成桩后桩头孔洞及时盖实、回填，防止伤人事故，泥浆池等危险处设置 护栏和安放警示牌。 桩机施工时无关人员不得靠近 泥浆池设护栏及警示牌(灯) 钢筋笼吊装 地下室大体积混凝土浇筑施工 本工程地下车库结构采用独立基础，独立基础最大达7.4m*10.6m,厚150cm,地下室 底板厚度为50cm,基础厚度超过1m,混凝土浇捣量大，按大体积混凝土要求控制；大体积 混凝土以及地下室外墙在施工过程中易出现开裂造成承载力下降及渗水等问题影响地下室 的使用功能和结构安全。 解决桂施： 原材优化 ①优化混凝土原材料及配比，掺入高效减水剂和聚丙烯纤维。 ②在确保混凝土强度要求情况下，水泥用量宜控制在250kg/m³左右；水 泥7天的水化热宜不大于250kJ/kg;控制混凝土中胶凝材料的总量在 420kg/m³ 以下。 ③混凝土的最大碱含量≤3kg/m3;混凝土最大氯离子含量<0.2%;,减少 水泥用量，控制混凝土水化热。 浇筑 方法 选用斜面分层浇筑，利用混凝土的自然流淌形成斜坡，较好的适应泵送工 艺，避免混凝土输送管经常拆除、冲洗和接长，提高泵送效率，简化了混凝土 泌水处理，保证上下混凝土不超过初凝时间。并根据整体性要求、结构大小、 钢筋疏密、混凝土供应情况，预先规定泵的运输能力、流水段和浇筑顺序。 测温 技术 采用大体积混凝土底板布孔测温技术，利用计算机无线智能测温系统，连 续采集混凝土内部温度变化数据，用以指导混凝土养护工作。 改进振捣 工艺 混凝土拌合料在搅拌、浇筑入模后，必须振动捣固，密实成型，结构密 实，使拌合料的颗粒之间以不同的震动加速度发生液化，破坏初始颗粒之间 不稳定平衡状态，骨料颗粒依靠自重达到稳定位置，游离水分挤压上升，气泡 逸出表面，混凝土最终逐渐达到密实状态。 泌水处理 大体积混凝土基础底板在浇灌振动过程中，会产生大量的泌水，随着混凝 土浇筑向前渗移，最终部分泌水汇集在上表面，派专人随时将积水清除，并用 扫帚将混凝土表面浮浆清除。不断排除大量泌水，有利于提高混凝土质量和抗 裂性能。 混凝土表 面的处理 基础底板大体积混凝土浇筑施工中，其表面水泥浆较厚，为提高混凝土表 面的抗裂性，在混凝土浇筑到底板顶标高后要认真处理，初步按标高用铝合金 大杠刮平混凝土表面，待混凝土收水后，再用木抹子搓平两次，以闭合收水裂 缝，然后覆盖塑料薄膜进行养护。 混凝土养 护及温控 加强测温和温度检测和管理，实行信息化控制，随时控制混凝土内的温度 变化，内外温差控制在20℃以内，及时调整保温及养护措施，使混凝土的温 度梯度和湿度不至于过大，以有效地控制混凝土裂缝 砼振捣示意图 监测软件系统图 监测点插入 砼湿养护 支模架搭设 分析： 本工程涉及地下车库、西演茅村综合楼的支模架搭设，支模架搭设高度3.3m~6.02m, 标准层高为3.5m,最大梁为450mm*1000mm,本工程支模架搭设虽不属于高大支模架范 畴，但施工过程中仍需注意支模架搭设的安全以及防止高空坠落等安全问题 解决错脑 本工程支模架选用十项新技术 ”的B型承插型盘扣支架。安全系数高， 搭设速度快。经BIM模板软件及品茗安全计算软件验算后实施。立杆步距要 支模架选 择 致，便于统一搭设；立杆纵或横距尽量统一，便于立杆纵横水平杆拉通， 保证整体稳定性和安全性。 性能要求 架体应有足够的承载力、刚度和稳定性，能可靠地承受施工中产生的荷 载，支模架主要构配件要进行进场验收，并应有产品质量合格证、产品性能 检验报告。 编制方案 正式施工前，应根据结构特点编制详细的模板支撑方案、混凝土施工方 案及支模架应急预案等，以确保高支模架工程施工安全。 支模架监 测监控 (1)班组日常进行安全检查，项目部每周进行安全检查，公司每月进行 安全检查，所有安全检查记录必须形成书面材料。 (2)日常检查，巡查的重点部位：杆件的设置和边接、支撑、剪刀撑等构件是 否符合要求；地基是否积水，底座是否松动，立杆是否悬空；连接件是否松动；支撑 体系是否有不均匀的沉降、垂直度；施工过程中是否有超载的现象；安全防护措施是 否符合规范要求；支撑体系和各杆件是否有变形的现象。 (3)在承受六级大风或大暴雨后必须进行全面检查。 (4)浇捣梁砼前，对支模架全面系统检查，合格后才开始浇砼。在浇砼 过程中， 由专职安全员、技术负责人对高大支模体系检查、随时观测支撑体 系的变形情况。发现隐患，及时停止施工，采取措施。 (5)监测方案：监测项目，支架沉降、位移和变形。监测点布设，原则上支模 架范围内纵横向至少按每10m设置一个监测点。监测方法，用水平仪在立杆和柱子 上作好标高控制线，在监测点位置用油漆做好标记，并作好原始标高记录。在浇筑砼 过程中应实施实时监测， 一般监测频率不宜超过20~30分钟一次 支架 拆除 明确底模和支架拆除时对砼强度要求，支模架拆除过程中的安全技术措施等 盘扣支模架示意图 盘扣支架 盘扣支架底托 地下室顶板BIM 模拟 盘扣支架节点 盘扣支架安装示意 粱板支撑实例 高空作业 安全防护 高空作业必须设置围栏，挂安全网，防止物体坠落伤及人员及财 产；特别是高墩和支架施工，施工前制定详细的安全作业指导书，并对 作业员工进行培训教育。 支模架检 查验收 支模架应按以下阶段进行检查验收：支模架基础、搭设完成和混凝 土浇筑之前。明确验收程序、参加验收人员和具体验收内容，并附模扳 支架验收记录表。监理单位、施工企业的相关部门应参加支模架验收。 支模架的 拆除 明确底模和支架拆除时对砼强度要求，支模架拆除过程中的安全技 术措施等。 成立应急 救援小组 提高整个项目组对事故的整体应急能力，确保意外发生的时候能有 序的应急指挥，为有效、及时的抢救伤员，防止事故的扩大，减少经济 损失。当发生突发事故时，负责救险的人员、器材、车辆、通信和组织 指挥协调。负责准备所需要的应急物资和应急设备。及时到达现场进行 指挥，控制事故的扩大，并迅速向上级报告。 医4三2■ 盘扣支架原材料验收 盘扣支架验收 痛险源辨识及预控
