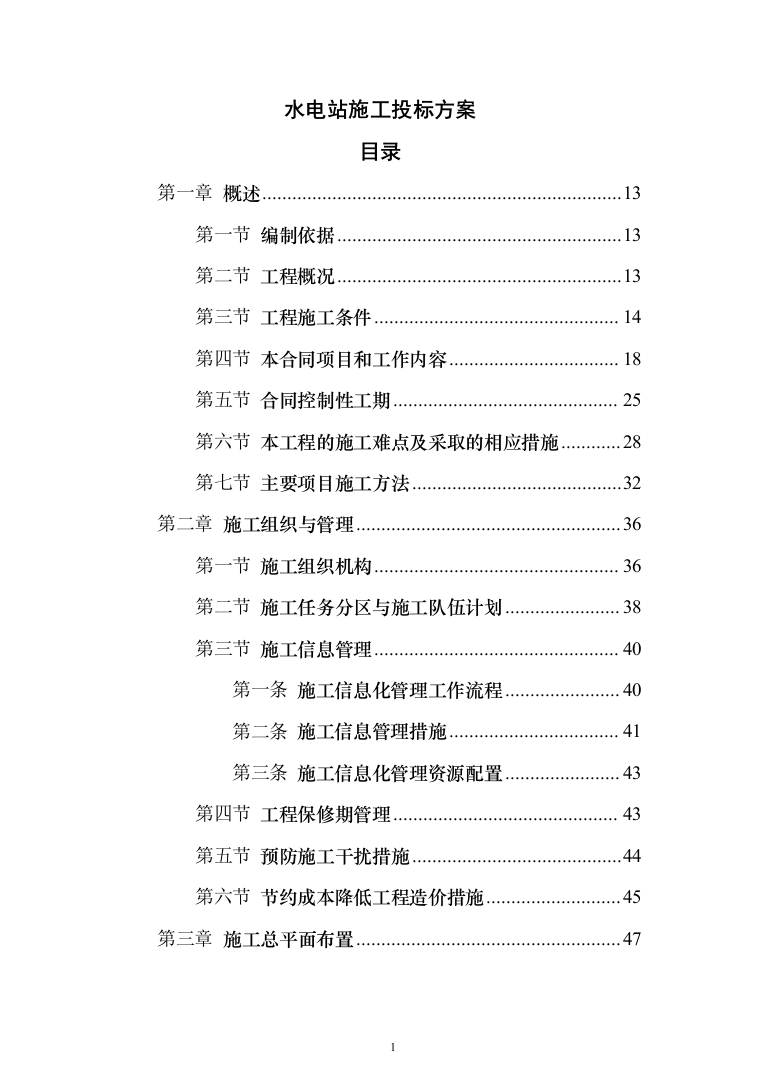

水电站施工投标方案
目录
第一章
概述
13
第一节
编制依据
13
第二节
工程概况
13
第三节
工程施工条件
14
第四节
本合同项目和工作内容
18
第五节
合同控制性工期
25
第六节
本工程的施工难点及采取的相应措施
28
第七节
主要项目施工方法
32
第二章
施工组织与管理
36
第一节
施工组织机构
36
第二节
施工任务分区与施工队伍计划
38
第三节
施工信息管理
40
第一条
施工信息化管理工作流程
40
第二条
施工信息管理措施
41
第三条
施工信息化管理资源配置
43
第四节
工程保修期管理
43
第五节
预防施工干扰措施
44
第六节
节约成本降低工程造价措施
45
第三章
施工总平面布置
47

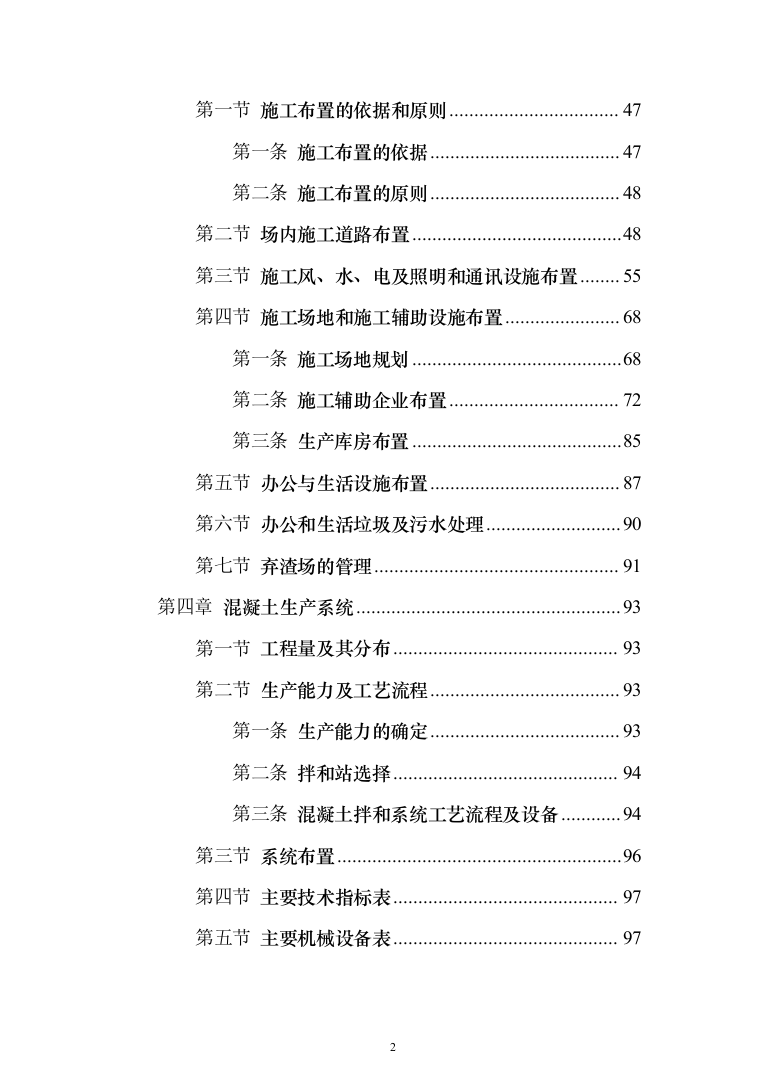

第一节
施工布置的依据和原则
47
第一条
施工布置的依据
47
第二条
施工布置的原则
48
第二节
场内施工道路布置
48
第三节
施工风、水、电及照明和通讯设施布置
55
第四节
施工场地和施工辅助设施布置
68
第一条
施工场地规划
68
第二条
施工辅助企业布置
72
第三条
生产库房布置
85
第五节
办公与生活设施布置
87
第六节
办公和生活垃圾及污水处理
90
第七节
弃渣场的管理
91
第四章
混凝土生产系统
93
第一节
工程量及其分布
93
第二节
生产能力及工艺流程
93
第一条
生产能力的确定
93
第二条
拌和站选择
94
第三条
混凝土拌和系统工艺流程及设备
94
第三节
系统布置
96
第四节
主要技术指标表
97
第五节
主要机械设备表
97

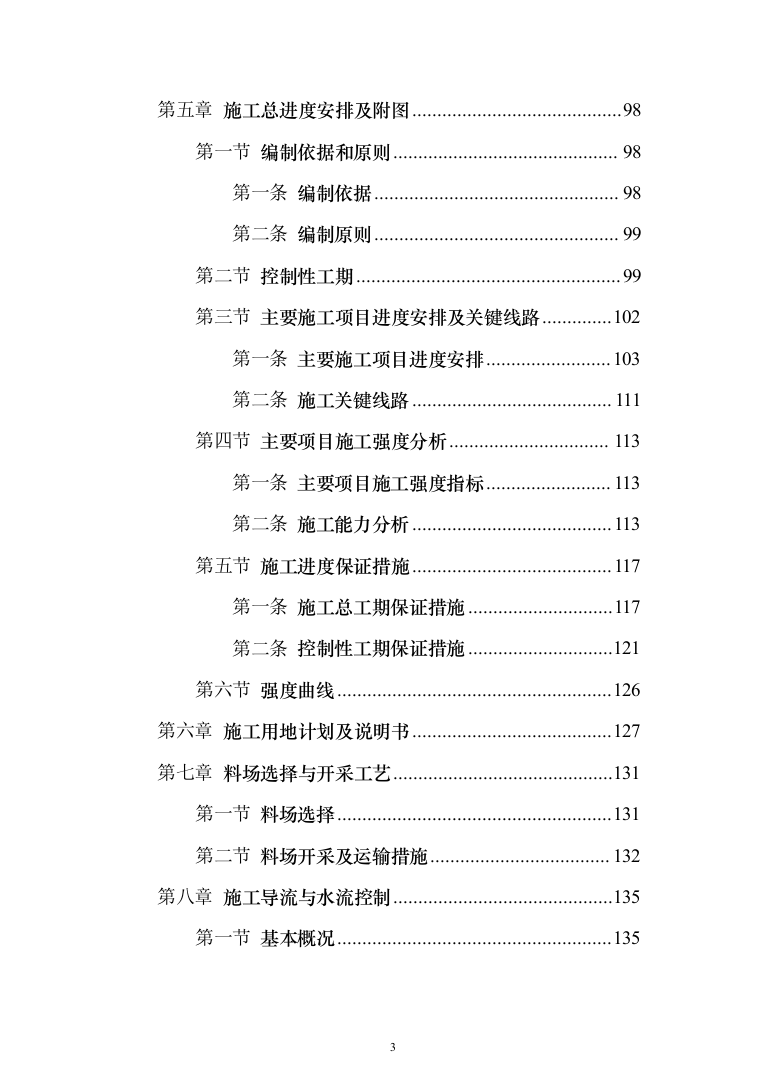

第五章
施工总进度安排及附图
98
第一节
编制依据和原则
98
第一条
编制依据
98
第二条
编制原则
99
第二节
控制性工期
99
第三节
主要施工项目进度安排及关键线路
102
第一条
主要施工项目进度安排
103
第二条
施工关键线路
111
第四节
主要项目施工强度分析
113
第一条
主要项目施工强度指标
113
第二条
施工能力分析
113
第五节
施工进度保证措施
117
第一条
施工总工期保证措施
117
第二条
控制性工期保证措施
121
第六节
强度曲线
126
第六章
施工用地计划及说明书
127
第七章
料场选择与开采工艺
131
第一节
料场选择
131
第二节
料场开采及运输措施
132
第八章
施工导流与水流控制
135
第一节
基本概况

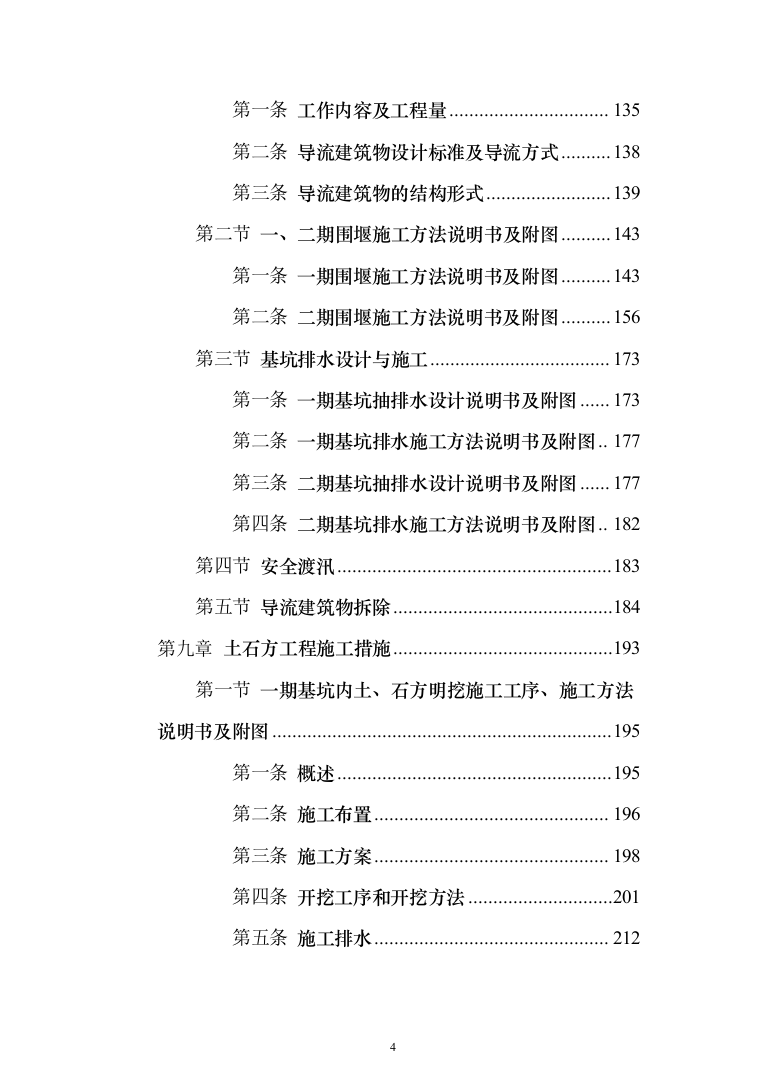

135
第一条
工作内容及工程量
135
第二条
导流建筑物设计标准及导流方式
138
第三条
导流建筑物的结构形式
139
第二节
一、二期围堰施工方法说明书及附图
143
第一条
一期围堰施工方法说明书及附图
143
第二条
二期围堰施工方法说明书及附图
156
第三节
基坑排水设计与施工
173
第一条
一期基坑抽排水设计说明书及附图
173
第二条
一期基坑排水施工方法说明书及附图
177
第三条
二期基坑抽排水设计说明书及附图
177
第四条
二期基坑排水施工方法说明书及附图
182
第四节
安全渡汛
183
第五节
导流建筑物拆除
184
第九章
土石方工程施工措施
193
第一节
一期基坑内土、石方明挖施工工序、施工方法说明书及附图
195
第一条
概述
195
第二条
施工布置
196
第三条
施工方案
198
第四条
开挖工序和开挖方法
201
第五条
施工排水

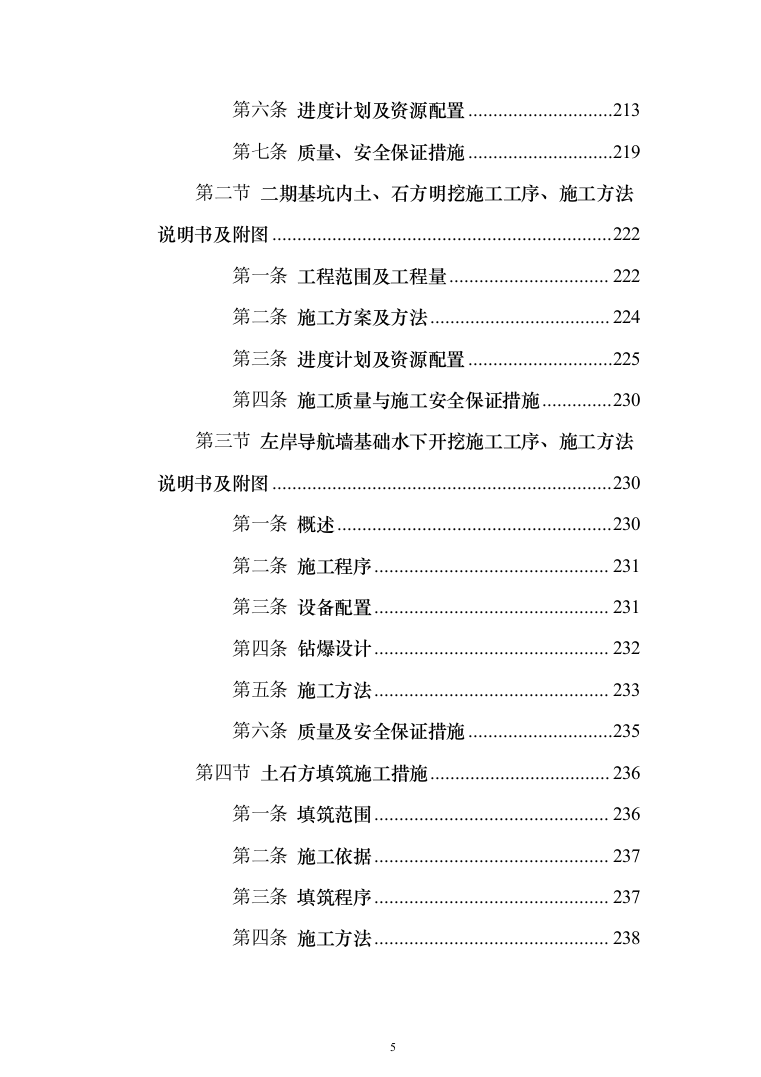

212
第六条
进度计划及资源配置
213
第七条
质量、安全保证措施
219
第二节
二期基坑内土、石方明挖施工工序、施工方法说明书及附图
222
第一条
工程范围及工程量
222
第二条
施工方案及方法
224
第三条
进度计划及资源配置
225
第四条
施工质量与施工安全保证措施
230
第三节
左岸导航墙基础水下开挖施工工序、施工方法说明书及附图
230
第一条
概述
230
第二条
施工程序
231
第三条
设备配置
231
第四条
钻爆设计
232
第五条
施工方法
233
第六条
质量及安全保证措施
235
第四节
土石方填筑施工措施
236
第一条
填筑范围
236
第二条
施工依据
237
第三条
填筑程序
237
第四条
施工方法
238

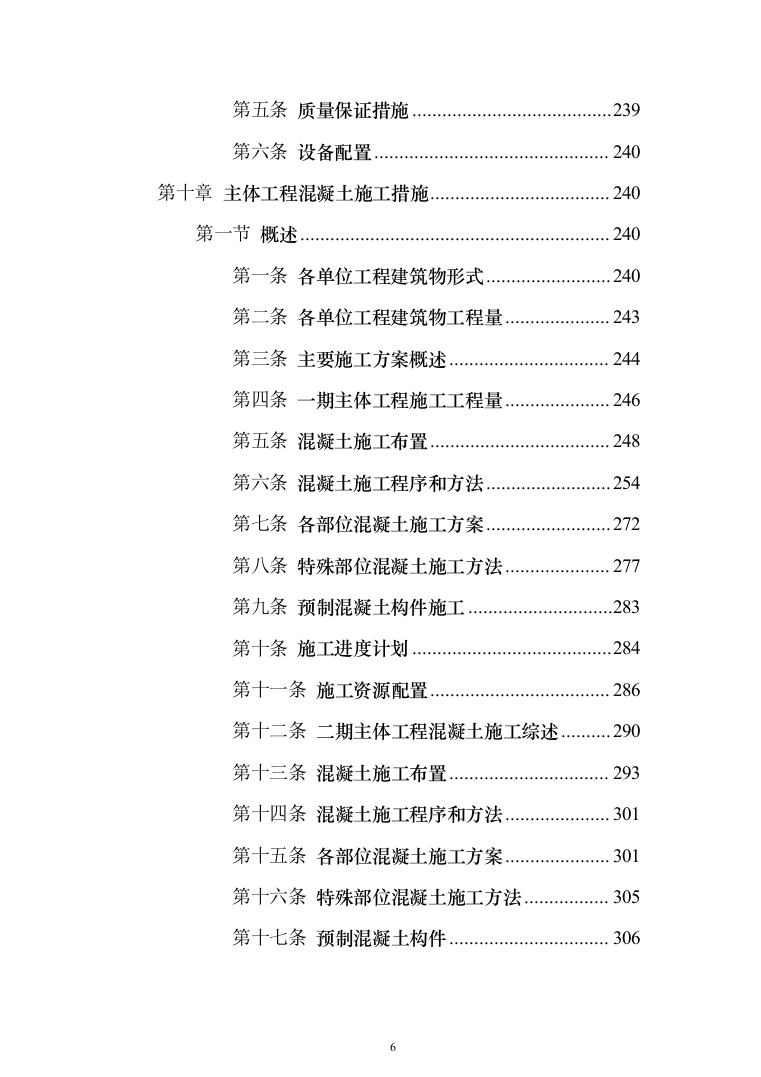

第五条
质量保证措施
239
第六条
设备配置
240
第十章
主体工程混凝土施工措施
240
第一节
概述
240
第一条
各单位工程建筑物形式
240
第二条
各单位工程建筑物工程量
243
第三条
主要施工方案概述
244
第四条
一期主体工程施工工程量
246
第五条
混凝土施工布置
248
第六条
混凝土施工程序和方法
254
第七条
各部位混凝土施工方案
272
第八条
特殊部位混凝土施工方法
277
第九条
预制混凝土构件施工
283
第十条
施工进度计划
284
第十一条
施工资源配置
286
第十二条
二期主体工程混凝土施工综述
290
第十三条
混凝土施工布置
293
第十四条
混凝土施工程序和方法
301
第十五条
各部位混凝土施工方案
301
第十六条
特殊部位混凝土施工方法
305
第十七条
预制混凝土构件
306

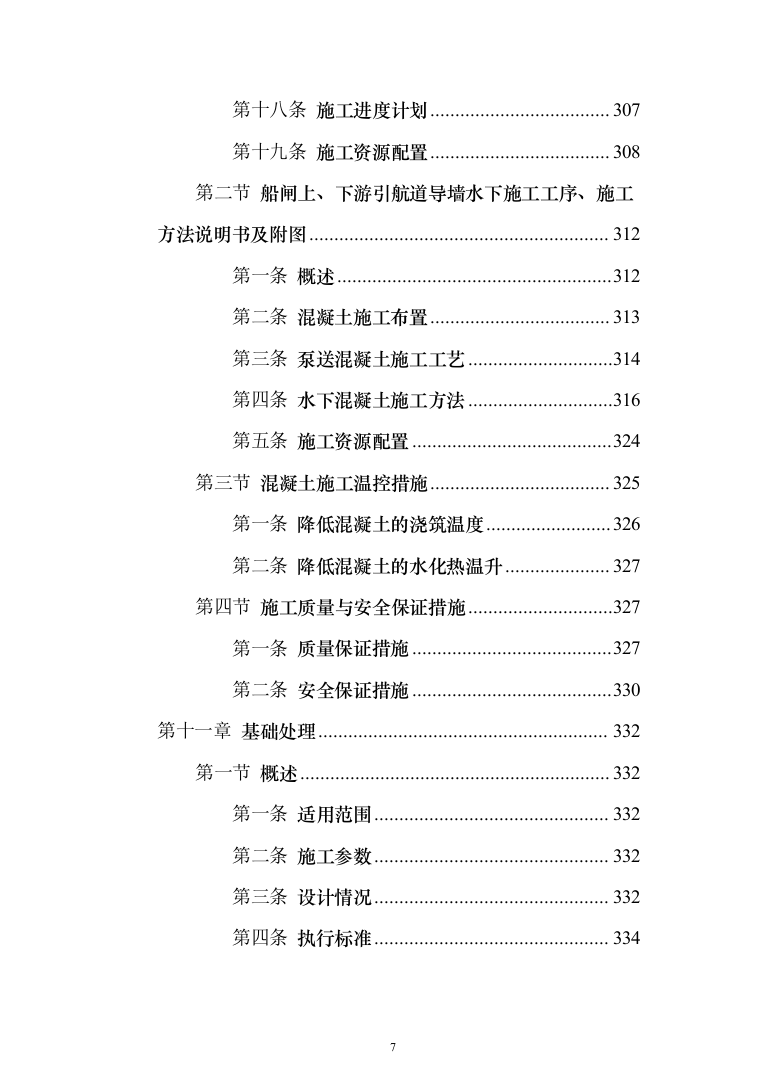

第十八条
施工进度计划
307
第十九条
施工资源配置
308
第二节
船闸上、下游引航道导墙水下施工工序、施工方法说明书及附图
312
第一条
概述
312
第二条
混凝土施工布置
313
第三条
泵送混凝土施工工艺
314
第四条
水下混凝土施工方法
316
第五条
施工资源配置
324
第三节
混凝土施工温控措施
325
第一条
降低混凝土的浇筑温度
326
第二条
降低混凝土的水化热温升
327
第四节
施工质量与安全保证措施
327
第一条
质量保证措施
327
第二条
安全保证措施
330
第十一章
基础处理
332
第一节
概述
332
第一条
适用范围
332
第二条
施工参数
332
第三条
设计情况
332
第四条
执行标准
334
第五条

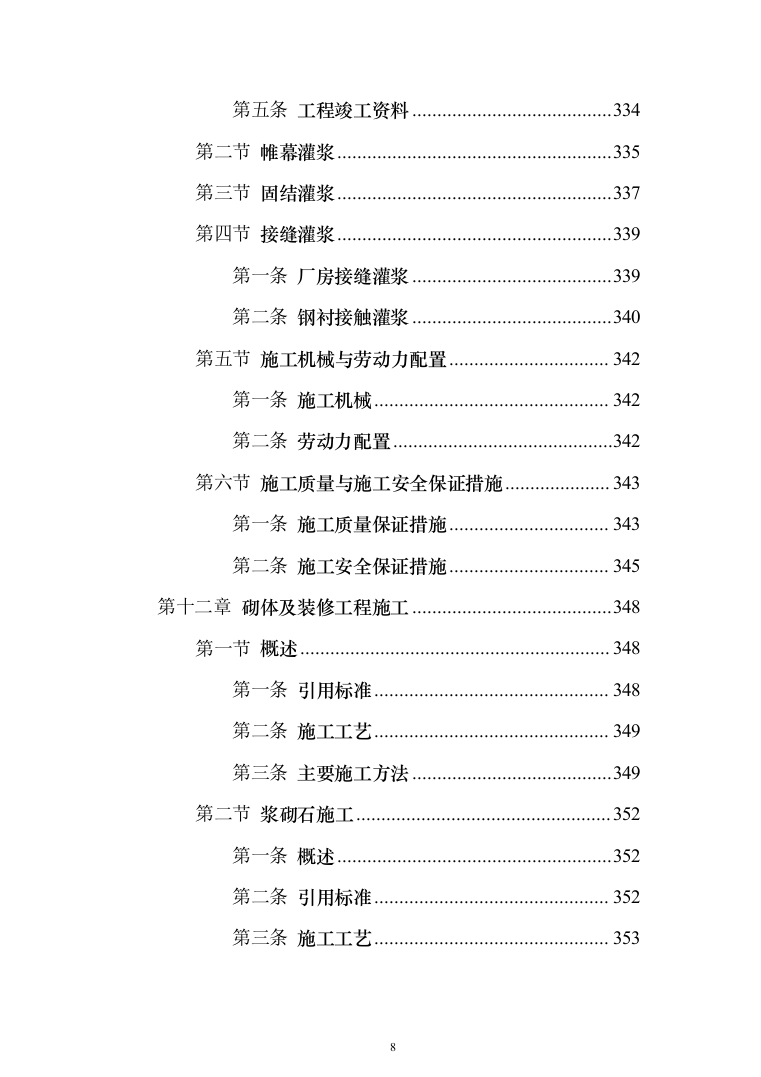

工程竣工资料
334
第二节
帷幕灌浆
335
第三节
固结灌浆
337
第四节
接缝灌浆
339
第一条
厂房接缝灌浆
339
第二条
钢衬接触灌浆
340
第五节
施工机械与劳动力配置
342
第一条
施工机械
342
第二条
劳动力配置
342
第六节
施工质量与施工安全保证措施
343
第一条
施工质量保证措施
343
第二条
施工安全保证措施
345
第十二章
砌体及装修工程施工
348
第一节
概述
348
第一条
引用标准
348
第二条
施工工艺
349
第三条
主要施工方法
349
第二节
浆砌石施工
352
第一条
概述
352
第二条
引用标准
352
第三条
施工工艺
353

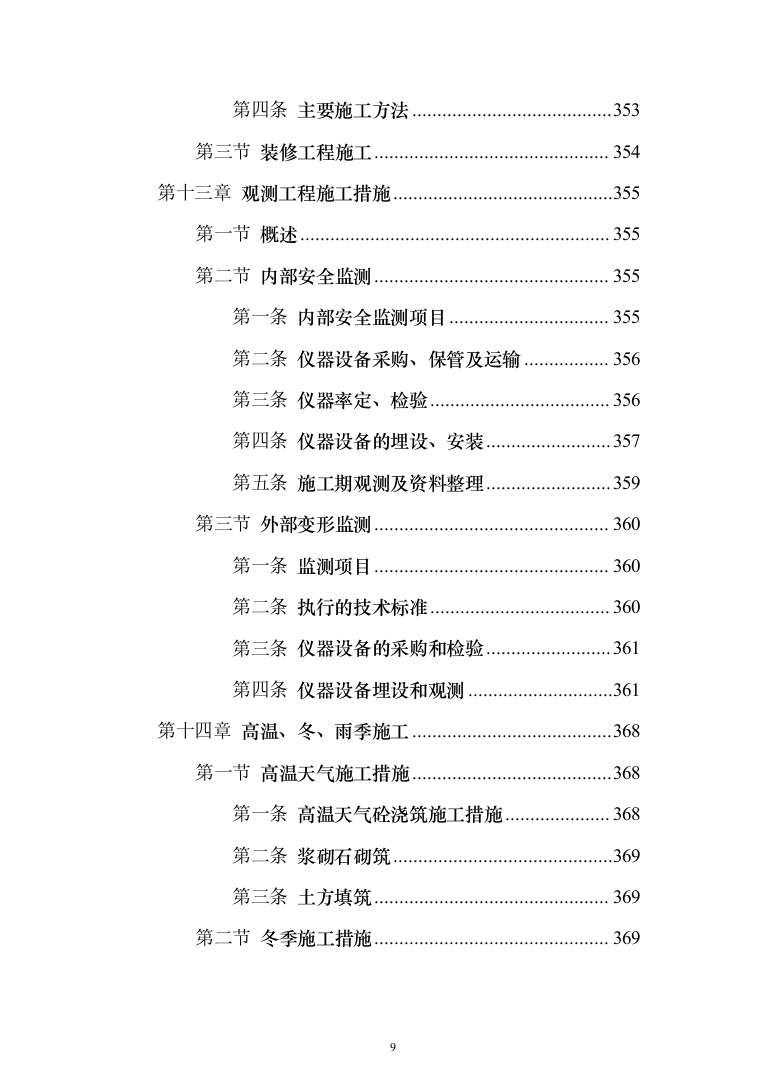

第四条
主要施工方法
353
第三节
装修工程施工
354
第十三章
观测工程施工措施
355
第一节
概述
355
第二节
内部安全监测
355
第一条
内部安全监测项目
355
第二条
仪器设备采购、保管及运输
356
第三条
仪器率定、检验
356
第四条
仪器设备的埋设、安装
357
第五条
施工期观测及资料整理
359
第三节
外部变形监测
360
第一条
监测项目
360
第二条
执行的技术标准
360
第三条
仪器设备的采购和检验
361
第四条
仪器设备埋设和观测
361
第十四章
高温、冬、雨季施工
368
第一节
高温天气施工措施
368
第一条
高温天气砼浇筑施工措施
368
第二条
浆砌石砌筑
369
第三条
土方填筑
369
第二节
冬季施工措施

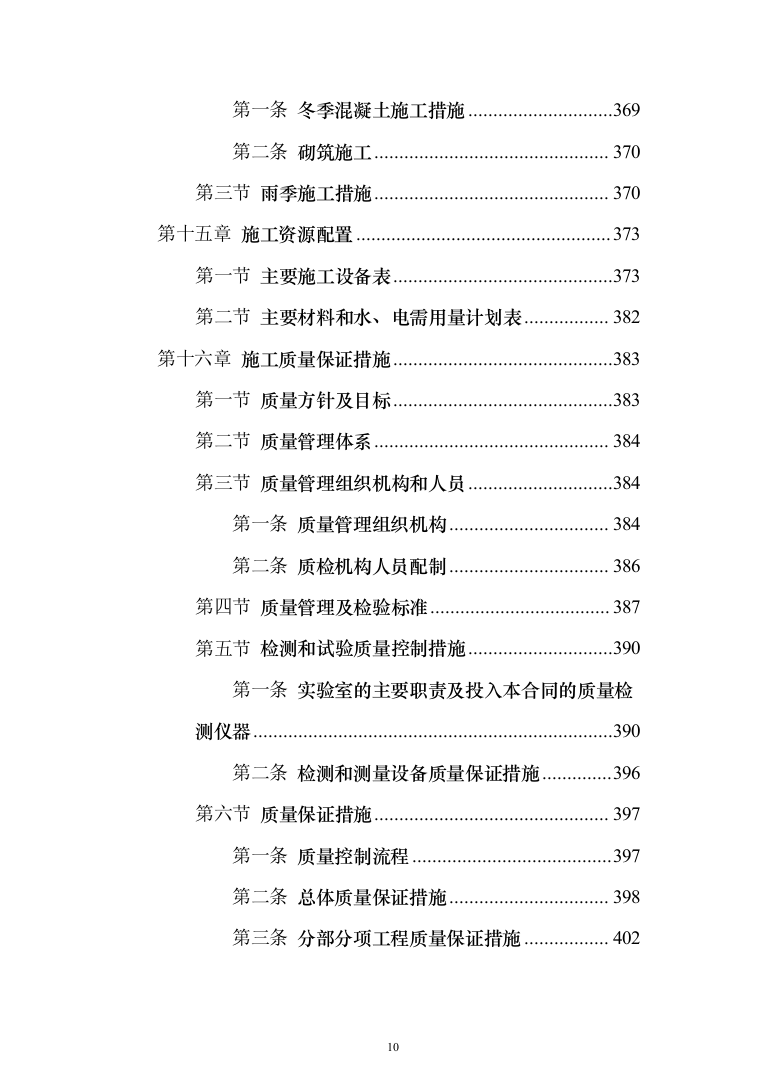

369
第一条
冬季混凝土施工措施
369
第二条
砌筑施工
370
第三节
雨季施工措施
370
第十五章
施工资源配置
373
第一节
主要施工设备表
373
第二节
主要材料和水、电需用量计划表
382
第十六章
施工质量保证措施
383
第一节
质量方针及目标
383
第二节
质量管理体系
384
第三节
质量管理组织机构和人员
384
第一条
质量管理组织机构
384
第二条
质检机构人员配制
386
第四节
质量管理及检验标准
387
第五节
检测和试验质量控制措施
390
第一条
实验室的主要职责及投入本合同的质量检测仪器
390
第二条
检测和测量设备质量保证措施
396
第六节
质量保证措施
397
第一条
质量控制流程
397
第二条
总体质量保证措施
398
第三条
分部分项工程质量保证措施
402

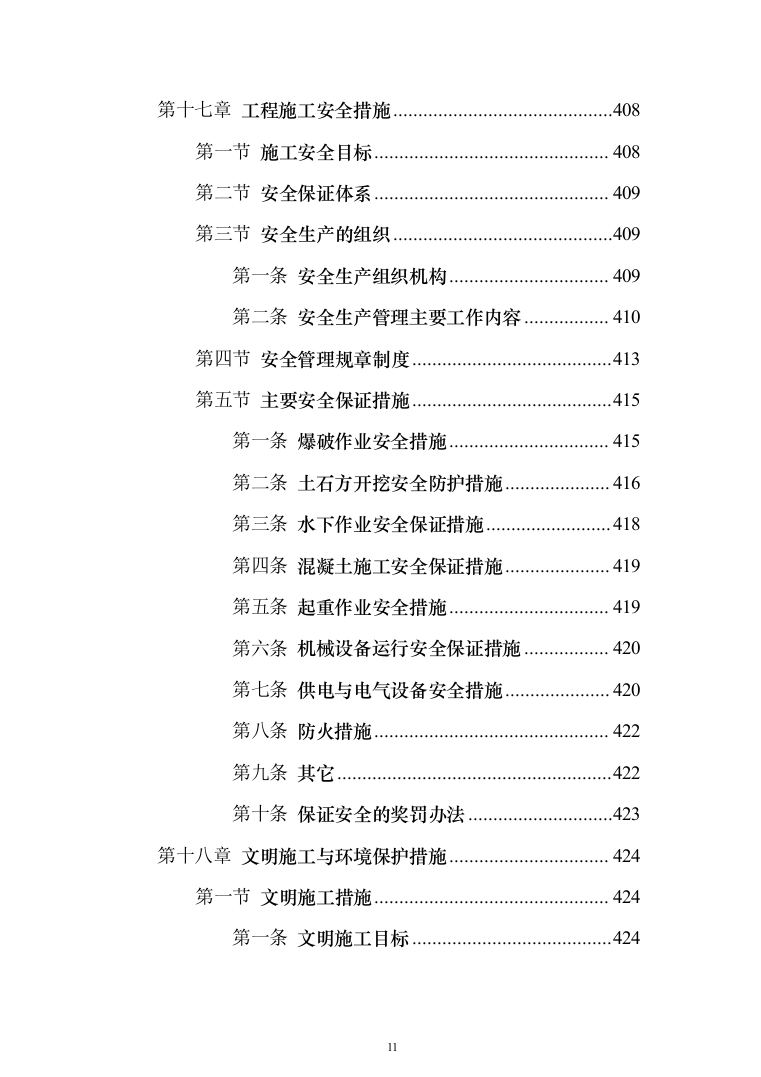

第十七章
工程施工安全措施
408
第一节
施工安全目标
408
第二节
安全保证体系
409
第三节
安全生产的组织
409
第一条
安全生产组织机构
409
第二条
安全生产管理主要工作内容
410
第四节
安全管理规章制度
413
第五节
主要安全保证措施
415
第一条
爆破作业安全措施
415
第二条
土石方开挖安全防护措施
416
第三条
水下作业安全保证措施
418
第四条
混凝土施工安全保证措施
419
第五条
起重作业安全措施
419
第六条
机械设备运行安全保证措施
420
第七条
供电与电气设备安全措施
420
第八条
防火措施
422
第九条
其它
422
第十条
保证安全的奖罚办法
423
第十八章
文明施工与环境保护措施
424
第一节
文明施工措施
424
第一条
文明施工目标
424

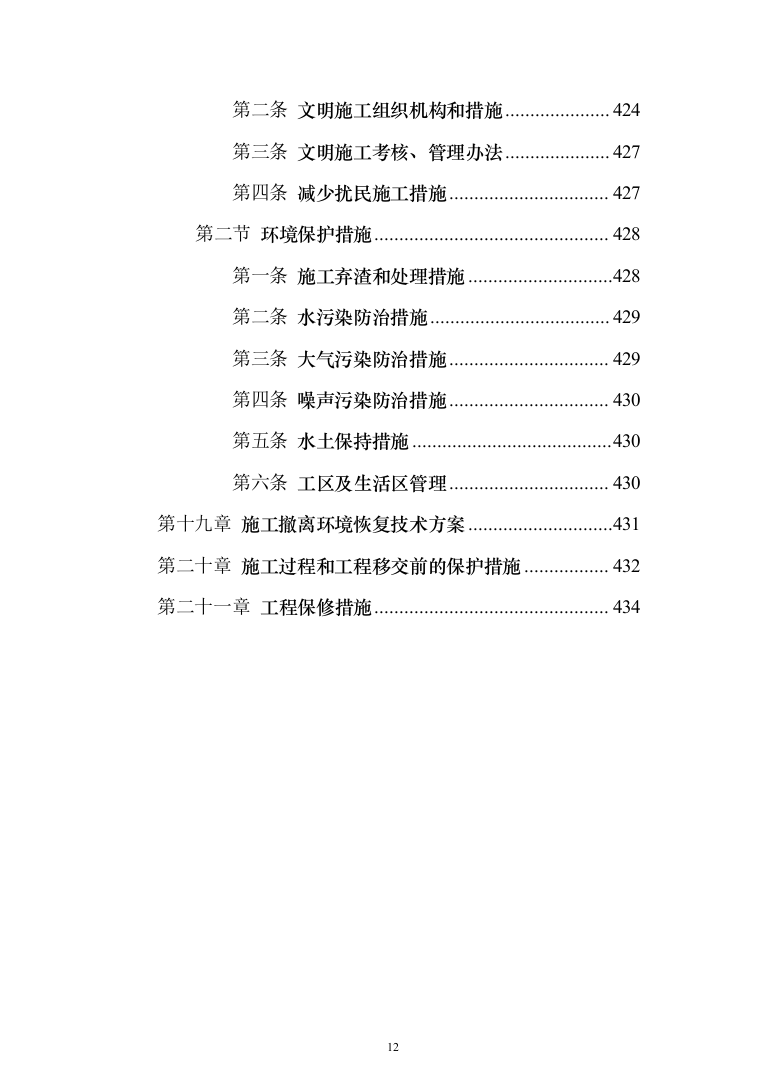

第二条
文明施工组织机构和措施
424
第三条
文明施工考核、管理办法
427
第四条
减少扰民施工措施
427
第二节
环境保护措施
428
第一条
施工弃渣和处理措施
428
第二条
水污染防治措施
429
第三条
大气污染防治措施
429
第四条
噪声污染防治措施
430
第五条
水土保持措施
430
第六条
工区及生活区管理
430
第十九章
施工撤离环境恢复技术方案
431
第二十章
施工过程和工程移交前的保护措施
432
第二十一章
工程保修措施
434

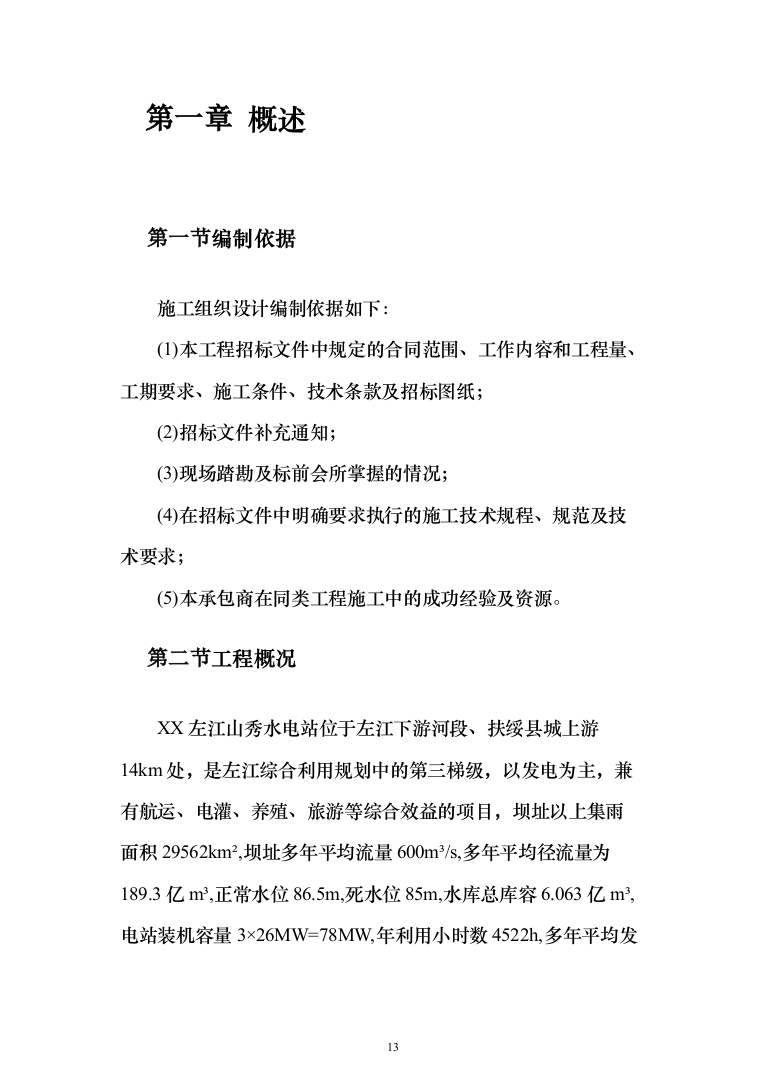

概述
编制依据
施工组织设计编制依据如下:
(1)本工程招标文件中规定的合同范围、工作内容和工程量、工期要求、施工条件、技术条款及招标图纸;
(2)招标文件补充通知;
(3)现场踏勘及标前会所掌握的情况;
(4)在招标文件中明确要求执行的施工技术规程、规范及技术要求;
(5)本承包商在同类工程施工中的成功经验及资源。
工程概况

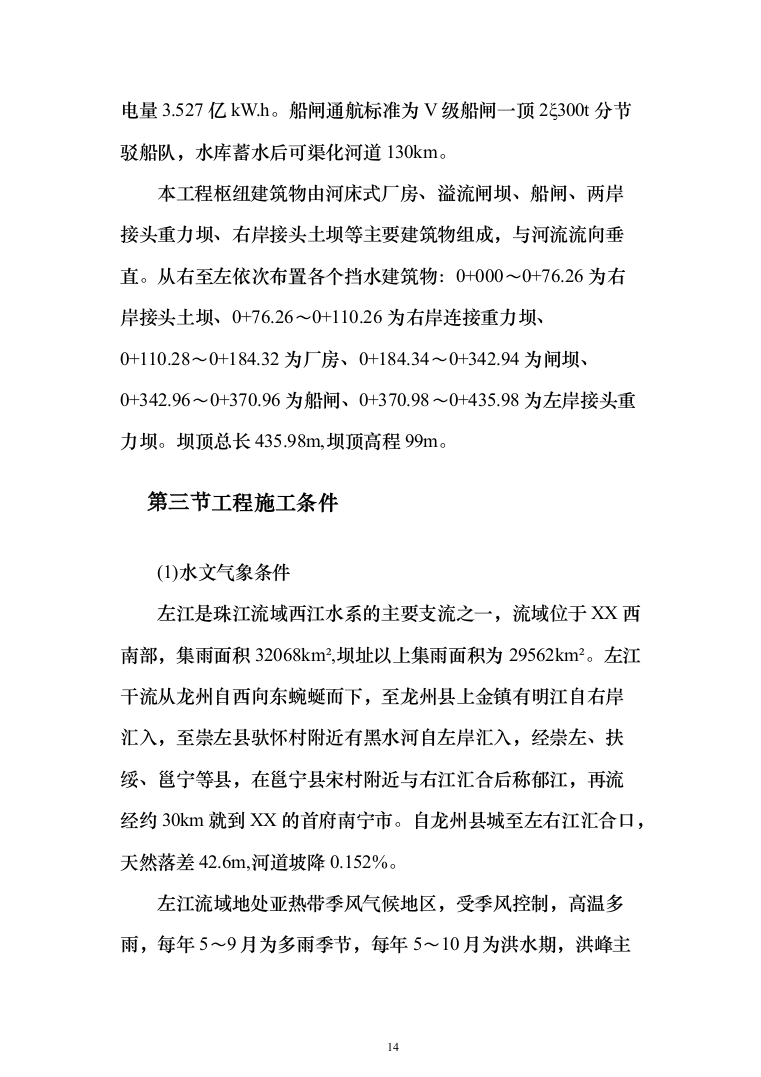

XX左江山秀水电站位于左江下游河段、扶绥县城上游14km处,是左江综合利用规划中的第三梯级,以发电为主,兼有航运、电灌、养殖、旅游等综合效益的项目,坝址以上集雨面积29562km²,坝址多年平均流量600m³/s,多年平均径流量为189.3亿m³,正常水位86.5m,死水位85m,水库总库容6.063亿m³,电站装机容量3×26MW=78MW,年利用小时数4522h,多年平均发电量3.527亿kW.h。船闸通航标准为V级船闸一顶2ξ300t分节驳船队,水库蓄水后可渠化河道130km。
本工程枢纽建筑物由河床式厂房、溢流闸坝、船闸、两岸接头重力坝、右岸接头土坝等主要建筑物组成,与河流流向垂直。从右至左依次布置各个挡水建筑物:0+000~0+76.26为右岸接头土坝
、
0+76.26~0+110.26为右岸连接重力坝、0+110.28~0+184.32为厂房、0+184.34~0+342.94为闸坝、0+342.96~0+370.96为船闸、0+370.98~0+435.98为左岸接头重力坝。坝顶总长435.98m,坝顶高程99m。
工程施工条件
(1)水文气象条件
左江是珠江流域西江水系的主要支流之一,流域位于XX西南部,集雨面积32068km²,坝址以上集雨面积为29562km²。左江干流从龙州自西向东蜿蜒而下,至龙州县上金镇有明江自右岸汇入,至崇左县驮怀村附近有黑水河自左岸汇入,经崇左、扶绥、邕宁等县,在邕宁县宋村附近与右江汇合后称郁江,再流经约30km就到XX的首府南宁市。自龙州县城至左右江汇合口,天然落差42.6m,河道坡降0.152%。

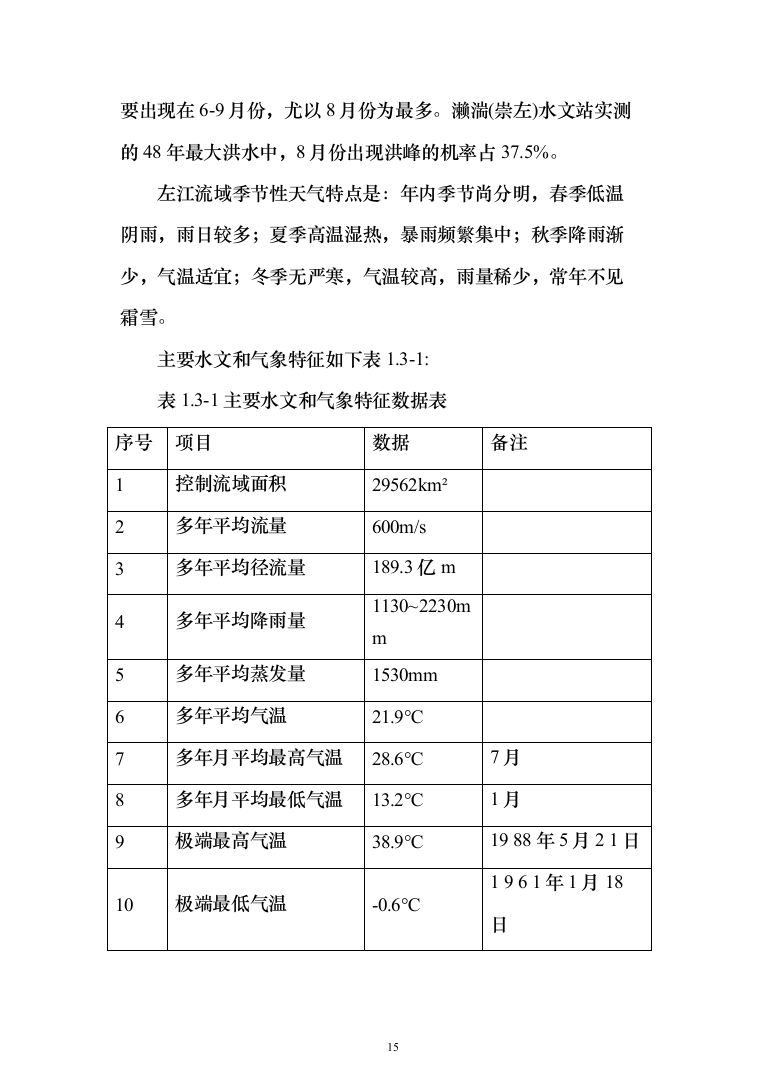

左江流域地处亚热带季风气候地区,受季风控制,高温多雨,每年5~9月为多雨季节,每年5~10月为洪水期,洪峰主要出现在6
-
9月份,尤以8月份为最多。濑湍(崇左)水文站实测的48年最大洪水中,8月份出现洪峰的机率占37.5%。
左江流域季节性天气特点是:年内季节尚分明,春季低温阴雨,雨日较多;夏季高温湿热,暴雨频繁集中;秋季降雨渐少,气温适宜;冬季无严寒,气温较高,雨量稀少,常年不见霜雪。
主要水文和气象特征如下表1.3-1:
表1.3-1主要水文和气象特征数据表
序号
项目
数据
备注
1
控制流域面积
29562km²
2
多年平均流量
600m/s
3
多年平均径流量
189.3亿m
4
多年平均降雨量
1130~2230mm
5
多年平均蒸发量
1530mm
6
多年平均气温
21.9℃
7
多年月平均最高气温
28.6℃
7月
8
多年月平均最低气温
13.2℃
1月
9
极端最高气温
38.9℃
19 88年5月2 1日
10
极端最低气温
-0.6℃
1 9 6 1年1月18日
11
多年平均相对湿度
80%
12
多年平均风速
1.8m/s
13
最大风速
20.0m/s
风向为NNE,1962年8月份
14
水库正常蓄水位
86.5m
15
水库死水位
85.0m
16
水库总库容
6.063亿m
(2)地形、地质条件
坝区地形为岩溶孤峰、丘陵地貌,山顶高程290~350m,河谷两岸阶地一般高程87~110m,两岸阶地展示宽度不对称,上游右岸阶地开阔,左岸岩壁陡峭,下游转为左岸阶地开阔,右岸陡峭,河岸边一般均有基岩出露。河床基本为基岩,冲积砂砾石层分布较少,河段较顺直,枯水期水面宽130~140m,河槽宽度160~200m,河谷宽(包括两岸台地)约400m,河道下切较深,河床高程56.7~63m,水深713.3m,河谷发育呈“U”型,仅见一级阶地分布,阶面高程90m左右,高出水面约20m,阶地基座岩石高程75~85.0m,覆盖层厚度5~15m。由于岩溶作用,阶地上串珠状漏斗、落水洞较发育,地貌欠平整。
坝线坝区水文地质、工程地质条件不太复杂,地下水主要为岩溶裂隙水,水量小,断裂构造带角砾岩胶结较好,坝址基岩由灰岩、白云质灰岩、白云岩等组成,岩石强度较高,未发现软弱夹层,抗滑稳定性好,但坝基浅层岩溶发育,存在浅层渗漏带,两岸坝头坝肩基岩洞隙较发育,透水率较大,地下水位低,存在绕坝渗漏,特别是近坝右岸存在有层间裂隙渗漏通过下游岸边S1泉水排泄的可能,应进行防渗帷幕灌浆处理。第四系地层为粘土、砂壤土、粘土含砂砾石层,分布于坝址两岸及山丘坡谷等处,厚1~15m。
(3)天然建筑材料
天然建筑材料分布比较零散,从上游驮赖砂场至下游新安村砂场35km河段之间,坝区20km²范围内,调查17个砂砾石料场,共调查土料场3个,石料场3个。查知砂砾石、块石、土料等材料的储量与质量能满足设计要求及技术质量要求。
(4)交通条件
1)现有交通条件
对外交通主要是公路。目前从扶绥到工地的右岸公路有8.62km长的道路路面为柏油路面,5.38km长道路为扩建改造后的四级标准进站公路。左岸距扶绥县城18km(陆路),其中有乡村简易道路16km,尚有2km的道路未修建,对外交通比较方便。扶绥县城有县级火车站,铁路可通南宁等地。
水泥、煤灰、炸药从厂家直接经公路或铁路运至扶绥县城,再运往工地。
2)发包人修建施工对外交通运输设施
自右岸坝头正在扩建5.38km公路作为工程与现有公路联结的主要交通设施,部分路段成为右岸永久进站公路。自左岸坝头新修2km场内公路、改造乡村简易道路16km作为工程与现有公路连接的主要交通设施。以上公路按山岭重丘区四级公路标准设计,其路基宽度
65m,路面宽度4.5m,泥结石路面,设计荷载汽一20,挂一100。
(5)施工供电条件
电站枢纽右坝肩坝轴线上游约200m提供10kV电源点;(6)砂石料、水泥、钢筋供应条件
由发包人提供成品砂石料,并存放在砂石料成品料仓内;
由发包方供应的钢筋通过铁路运输至渠黎火车站,或通过公路运输至工地本标承包人仓库;
发包方供应的水泥(包括粉煤灰)通过公路运输至工地本标承包人的料罐或仓库。
本合同项目和工作内容
本合同的工程项目和工作内容包括(但不限于):
(1)永久建筑工程
1)拦河坝工程
拦河坝工程包括:左岸接头混凝土重力坝、溢流闸坝、右岸连接混凝土重力坝、右岸接头土坝。
A、左岸接头混凝土重力坝
坝段全长65m,最低建基面高程70.00m,坝顶高程99.00m,最大坝高29m。为常规混凝土重力坝。
工作内容包括:坝基土、石开挖;土石方填筑;坝体混凝土浇筑;
基础处理、帷幕灌浆;钢筋制安;观测仪器的采购、埋设和施工期观测;细部结构;其它相关土建工程。
B、溢流闸坝
包含1#~9#号溢流闸坝。该溢流闸坝为混凝土重力式,坝块长度为17m,全长158.60m;建基面最低高程58.50m,坝顶高程99.00m,最大坝高40.50m。其中4号闸墩与施工纵向围堰相结合。
工作内容包括:坝基土、石开挖;土石方填筑;坝体、闸墩、消力屏、护坦混凝土浇筑;基础处理;帷幕灌浆;固结灌浆;钢筋制安;观测仪器的采购、埋设和施工期观测;细部结构;其它相关土建工程。
C、右岸连接混凝土重力坝
坝段全长34m,最低建基面高程69.00m,坝顶高程99.00m,最大坝高30m,为常规混凝土重力坝。
工作内容包括:坝基土、石开挖;土石方填筑;坝体混凝土浇筑;基础处理、帷幕灌浆;钢筋制安;观测仪器的采购、埋设和施工期观测;细部结构;其它相关土建工程。
D、右岸接头土坝
坝段全长76.26m,最低建基面高程86m,坝顶高程99.00m,最大坝高13m,为均质土坝。
工作内容包括:坝基土、石开挖;坝体土石方填筑;坝体混凝土
浇筑;基础处理;观测仪器的采购、埋设和施工期观测;细部结构;其它相关土建工程。
2)发电厂房工程
发电厂房工程为河床式厂房,全长74.04m,分为主机段、安装间段。
主机段:主厂房长52.02m,宽69.38m,厂房最低建基面高程52.87m,机组安装高程64.5m,廊道层高程55.07m,运行层高程80.5m,桥机轨顶高程93.0m,厂房顶高程101.00m,厂房总高度48.13m。
安装间段:安装间位于主厂房左端,长22m,宽66.03m,安装间地面高程80.5m,机组轨顶高程93.0m,建基面高程69.00m,厂顶高程101.00m。
工作内容:基础土、石开挖;大体积和板、梁、柱混凝土浇筑及埋件埋设加固;基础处理;帷幕灌浆;固接灌浆;接缝灌浆;钢衬接触灌浆;钢筋制安;钢材制安;建筑装修;厂顶施工;观测仪器的采购、埋设和施工期观测;细部结构;其它相关土建工程。
3)船闸工程
船闸工程由上、下引航道,拦污栅启闭排架,上、下闸首和闸室组成。
船闸挡水段长28m,航道中心线全长750.3m。其中:上游引航道
长301.5m,宽32m,航道底高程83.92m,设有5个靠船墩,墩顶高程88.6m;下游引航道长301.5m,宽32m,航道底高程67.67m,设有5个靠船墩,墩顶高程87.80m;上下游引航道导墙采用混凝土墩板结构或浆砌石护岸坡。上闸首长26.3m,顶高程99m,底高程60m;闸室段长90m,闸室有效尺寸100m×12.0m×2.08m,墙顶高程89.7m,底高程60m;下闸首长26m,顶高程89.7m,底高程60m;拦污栅启闭排架沿航道中心线长5m,沿坝轴线长45.5m,检修平台高程92.00m,启闭平台高程99.00m。
工作内容:基础土、石方开挖;土石方填筑;混凝土浇筑;浆砌石砌筑;基础处理;帷幕灌浆;钢筋制安;钢材制安;船闸的建筑及装修;观测仪器的采购、埋设和施工期观测;细部结构。
4)观测工程
工作内容:本工程主体建筑物的位移和沉降观测;上、下游水位观测。负责观测仪器的采购、校正、安装、调试及施工期的观测。
5)细部结构工程
细部结构工程是指发电厂房工程、船闸工程和混凝土拦河坝工程的细部结构。
工作内容:多孔砼排水管;廊道木模制作与安装;止水工程;伸缩缝工程;接缝灌浆工程;冷却水管;栏杆;路面工程;照明工程;
爬梯;通气管道;坝基渗水处理;排水沟工程;排水渗井钻孔及反滤料;减压井工程;坝坡踏步;孔洞钢盖板;厂内上下水工程;消防设施;防潮层;建筑钢材;建筑装修工程;其它细部结构工程。
(2)临时建筑工程
1)导流工程
包括:一期临时围堰施工;一期上、下游围堰施工;一、二期纵向刚性围堰施工;一期基坑一次性抽排水;二期过水围堰施工;二期基坑一次性抽排水;基坑过水后的清淤及场地清理;围堰的拆除。
2)混凝土拌和系统
负责整个拌和系统的施工详图设计、建造、设备采购安装、运行管理、维护,工程完工后负责整个拌和系统的拆除;
3)其它临时建筑工程
A、生产和生活供水系统:施工生产、生活用水由承包商自行解决;
B、施工供电系统:发包人在离右岸坝头约100m提供10KV的电源点,承包商负责从电源点接入施工场地内各用电点的材料和配电设备采购安装等;
C、施工供风系统:由承包商负责空压机及其配件管路材料的采购安装;
D、施工用的各类加工厂;
E、现场水泥仓库、油库、炸药库及各类材料仓库、存放场;
F、临时办公、试验室用房建设及试验设备仪器采购、安装、调试、运行管理及维护;临时生活福利用房建设及水、电设备安装、现场临时卫生设施;
G、环境保护、安全防护设施;
H、进场、退场及场地清理、堆(弃)料场管理及其它施工需要的临时工程。
(3)与本工程其它标段的协调配合
金属结构安装标、机电安装标和本工程其它标段的协调配合工作等。
本合同工程主要工程量见下表1.4-1。
表1.4-1主体工程及导流工程主要工程量
序号
单位
拦河坝工程
船闸工程
厂房工程
导流工程
合计
右岸接头土坝
右岸
重力
坝
溢流坝
左岸
重力
坝
主体工程
总计
项目
1
土方明挖
m³
4797
15750
27093
4995
51029
72644
0
2596
830104
832700
2
石方明控
m
4784
71487
5413
30865
0
50801
3
13623
898347
911970
3
土方填筑
m
52572
13082
16621
2
65654
231866
4
石方填筑
m
1880
29957
16873
20932
7
48710
258037
5
反滤料填筑
m
2820
2520
34554
5340
39894
6
围堰拆除
临时
一期二期
m³
18412
9
406753
m³
40643
m²
18198
1
7
现浇混凝土
m
442
10758
10390
5
12108
10670
4
11593
2
37856
349849
394337
8
预制混凝土
m
834
1829
3260
709
6632
9
钢筋
t
0.4
0.8
3074
1.0
3616
6546
13238.
2
13276.
2
10
钢材
t
10.3
0.8
18.0
29.10
29.10
11
砌石
m³
12864
34780
12864
47644
12
灌浆
m
3240
1020
1880
2840
1140
3144
13234
13234
合同控制性工期
本合同全部工程、单位工程和部分工程的要求开工、完工日期见下表1.5-1。
表1.5-1要求开工、完工日期表
序号
项目及其说明
计划开工日期
计划完工日期
备注
1
混凝土拌和系统
XX.03.20
XX.05.25
2
一期临时围堰
XX.10.10
XX.11.30
3
一、二期纵向围堰基础开挖
XX.12.10
XX.12.30
4
一、二期纵向刚性围堰砼施工
XX.01.01
XX.03.15
5
一期上下游围堰施工
XX.03.10
XX.03.30
6
二期围堰施工
XX.10.01
XX.12.30
7
一期临时围堰拆除
XX.04.01
XX.04.30
8
一期上、下围堰拆除
XX.05.01
XX.05.20
9
厂房基础开挖
XX.03.20
XX.05.20
10
一期闸坝基础开挖
XX.12.10
XX.01.10
11
右岸重力坝、土坝基础开挖
XX.11.15
XX.11.30
12
发电厂房混凝土浇筑
XX.05.20
XX.08.20
XX.05.25完成主体砼
13
一期闸坝(1*~3*孔)浇筑
XX.01.01
XX.04.30
14
右岸重力坝混凝土浇筑
XX.12.01
XX.12.30
15
右岸土坝填土
XX.02.01
XX.02.28
16
二期闸坝开挖
XX.12.01
XX.12.30
17
船闸闸身开挖
XX.12.01
XX.12.30
18
上游引航道水下开挖砼浇筑
XX.03.15
XX.05.30
19
下游引航道开挖(岸上部分)
XX.07.10
XX.09.30
18
基坑内上、下游引航道开挖
XX.01.01
XX.01.30
19
左岸重力坝基础开挖
XX.02.01
XX.02.28
序号
项目及其说明
计划开工日期
计划完工日期
备注
20
二期闸坝(4*~9*孔)浇筑
XX.12.10
XX.07.31
XX.04.20达到84m高程,XX.10.10具备下闸条件
21
船闸混凝土浇筑
XX.12.10
XX.06.30
XX.04.20达到84m高程,XX.10.10具备下闸条件
22
左岸重力坝混凝土浇筑
XX.04.01
XX.06.30
23
厂房进尾水闸门具备下闸条件
XX.04.10
24
发电厂房第1台机组发电
XX.02.20
XX.08.30具备安装条件
25
发电厂房第2台机组发电
XX.05.30
26
发电厂房第3台机组发电
XX.08.30
本工程的施工难点及采取的相应措施
(1)本工程具有以下主要特点和难点:
1)在施工方案上,分两期施工,一期施工右岸的厂房、接头重力坝、接头土坝以及1#~3#孔溢流坝段,利用左岸主河床导流;二期施工左岸船闸、4#~9#孔溢流坝及左岸接头重力坝,利用1#~3#孔溢流坝导流;
2)厂房布置在右岸台地上,台地地面在89.00m高程,可全年施工;
3)水下基础开挖、水下混凝土浇筑施工难度大
根据二期围堰布置情况,本工程左岸船闸上、下游引航道部分靠
船墩需采用水下开挖和水下混凝土浇筑,施工工艺较复杂、施工难度大。
4)左右岸交通困难
山秀水电站坝址右岸至扶绥县城14km,扶绥县城至坝址左岸18km,目前坝址附近均无任何左右岸联系的交通设施,因此,给二期工程施工带来不便。
5)工期紧、强度大
根据施工进度计划要求,XX年3月20日~XX年5月25日前
,
需完成一期工程所有的工作内容,包括:厂房、右岸接头重力坝、1#~3#溢流坝段及其临时工程施工,同时需完成左岸船闸上下游引航道的靠船墩水下开挖和水下混凝土浇筑;二期工程的4#~9#溢流坝、船闸和左岸接头重力坝XX年4月20日达到84.00m高程,XX年6月30日前完成二期工程主体混凝土浇筑。
一期工程施工强度:土方开挖11.6万m³/月、石方开挖9.1万m³/月、混凝土浇筑2.95万m/月;
二期工程施工强度:土方开挖4.1万m3/月、石方开挖6.2万m3/月、混凝土浇筑3.4万m³/月。
因此,施工强度较大,尤其是一期3孔溢流坝和纵向围堰以及二期工程的混凝土浇筑。
(2)相应对策
针对上述施工特点和难点,本承包商拟采取以下措施:
1)发挥地域优势,抓好前期施工
首先,充分发挥本承包商的地域优势,利用本承包商机构在南宁市,且距离施工现场近,人员、机械设备调配容易、迅速的得天独厚优势,在得到中标通知书后,立即组建强有力的项目管理班组和专业技术力量进场负责本工程施工管理,同时,调遣科技含量高、满足最大施工强度要求的大型配套设备进场。
其次,抓好前期施工。利用厂房位于右岸,不受洪水影响,可全年施工的特点,在进行施工准备的同时,开展厂房土石方开挖,以最短时间完成施工准备,以最快速度转入正常施工并形成施工高潮。
2)组建专家咨询团,研究和解决关键技术和施工难点
施工期间,本承包商计划聘请区内水电施工经验丰富的专家以及我局退休老技术顾问组成专家咨询团,针对水下开挖、水下混凝土浇筑等施工工艺复杂、施工难度大的项目和关键部位进行研究、论证,优化施工方案,制定科学、合理、可靠的施工方案,以确保上述施工工艺复杂、施工难度大的项目顺利完成。
3)充分利用工程条件,解决左右岸交通困难
二期工程施工期间,尤其是二期工程的混凝土运输,本承包商拟
利用4#~9#孔溢流坝坝顶交通桥桥面预制梁在纵向混凝土围堰下游坝下0+191.00与右岸岸坡坝下0+260.00之间搭设临
水电站施工投标方案(435页)(2024年修订版).docx
