某高新区产业园项目施工组织投标方案（1082页）（2024年修订版）.docx

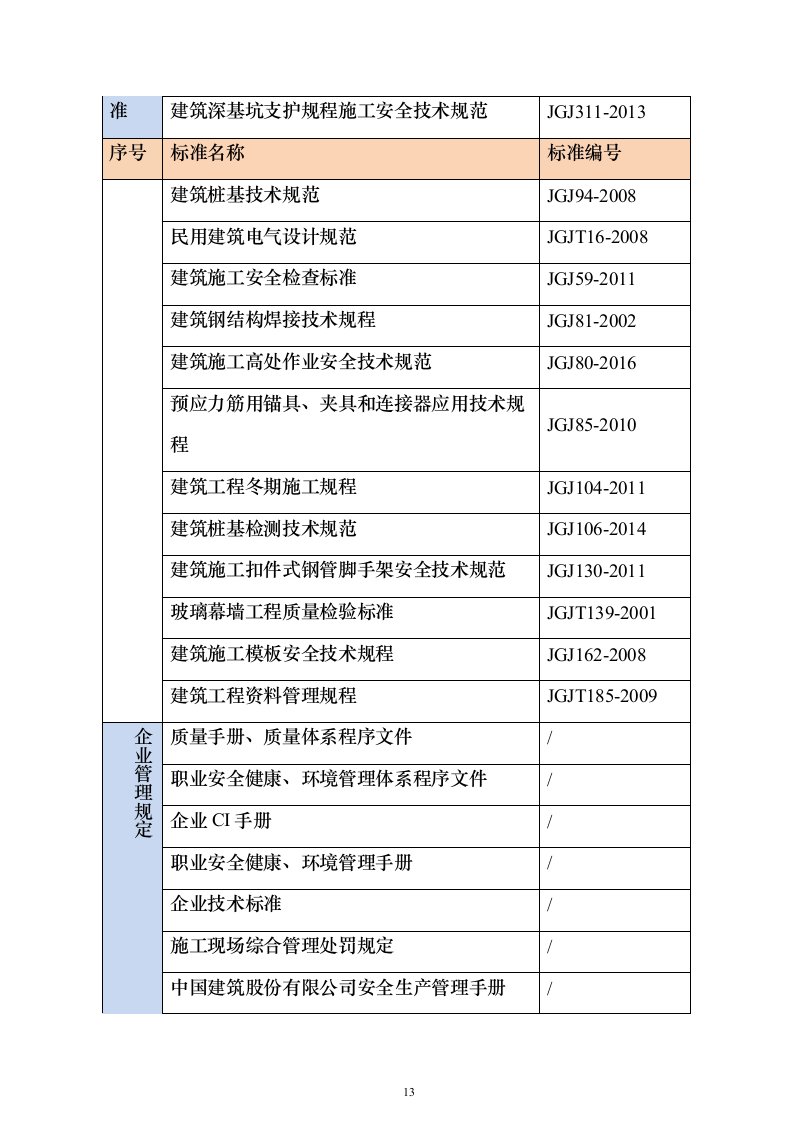

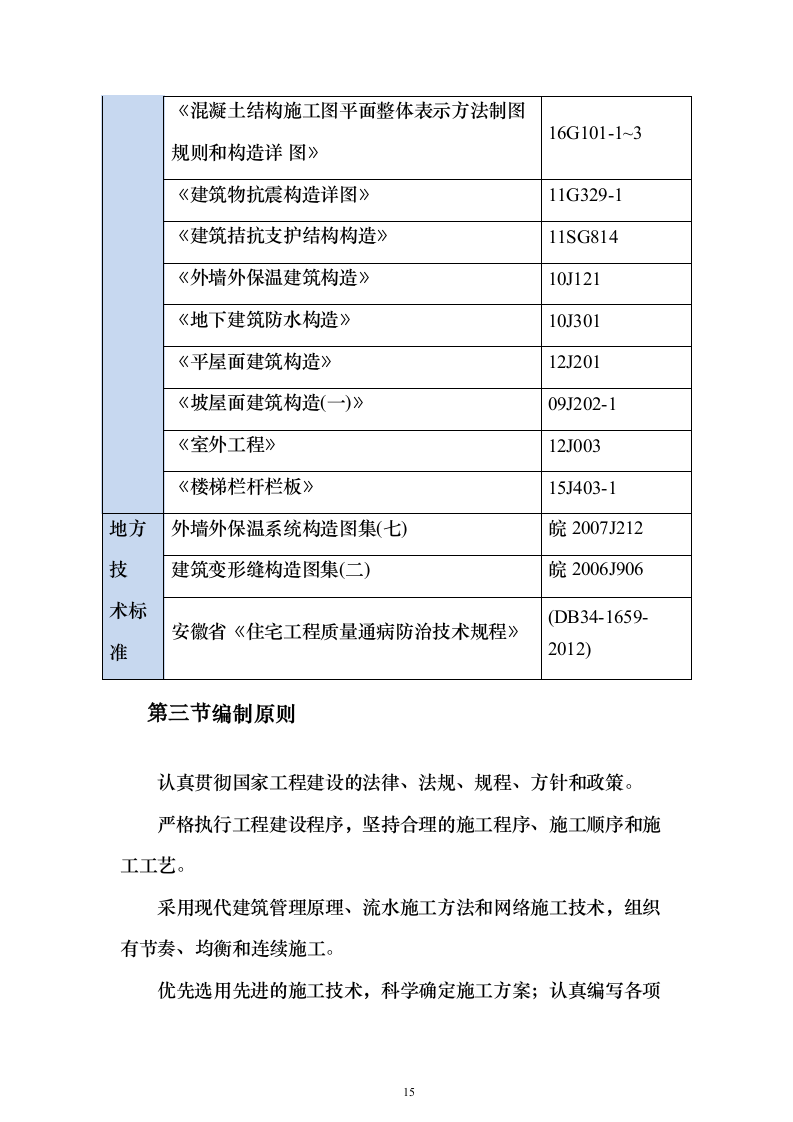

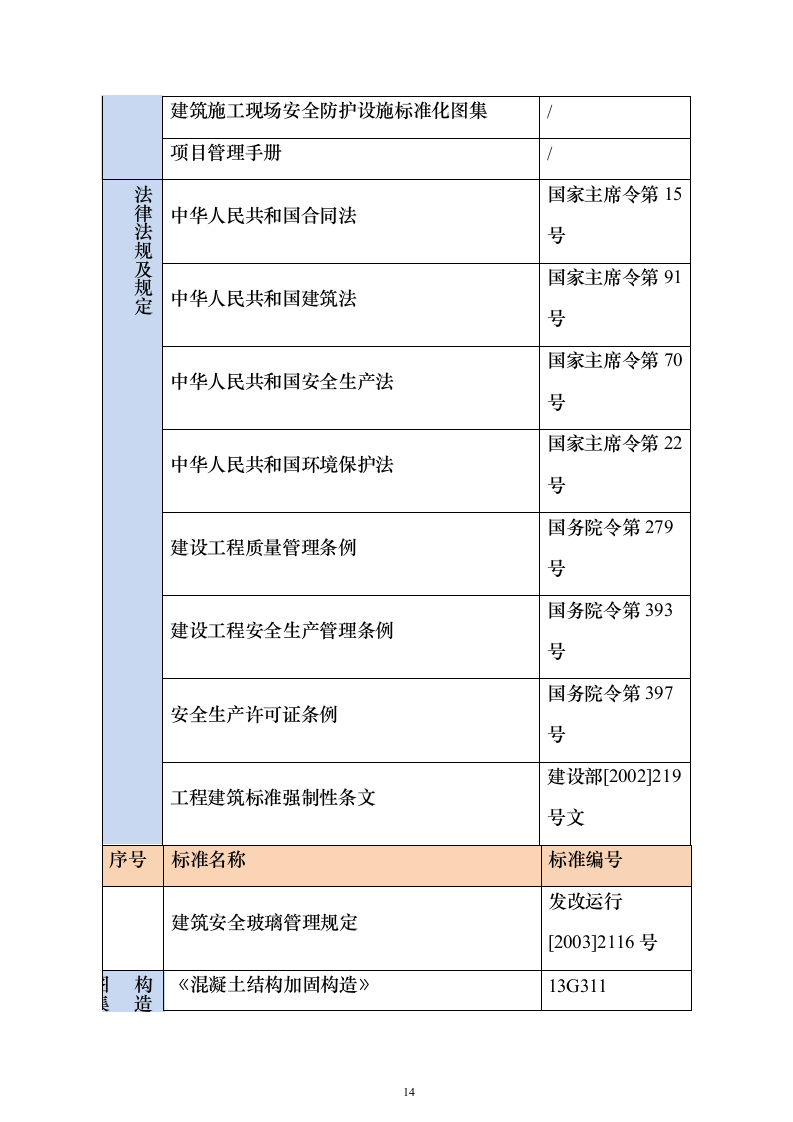

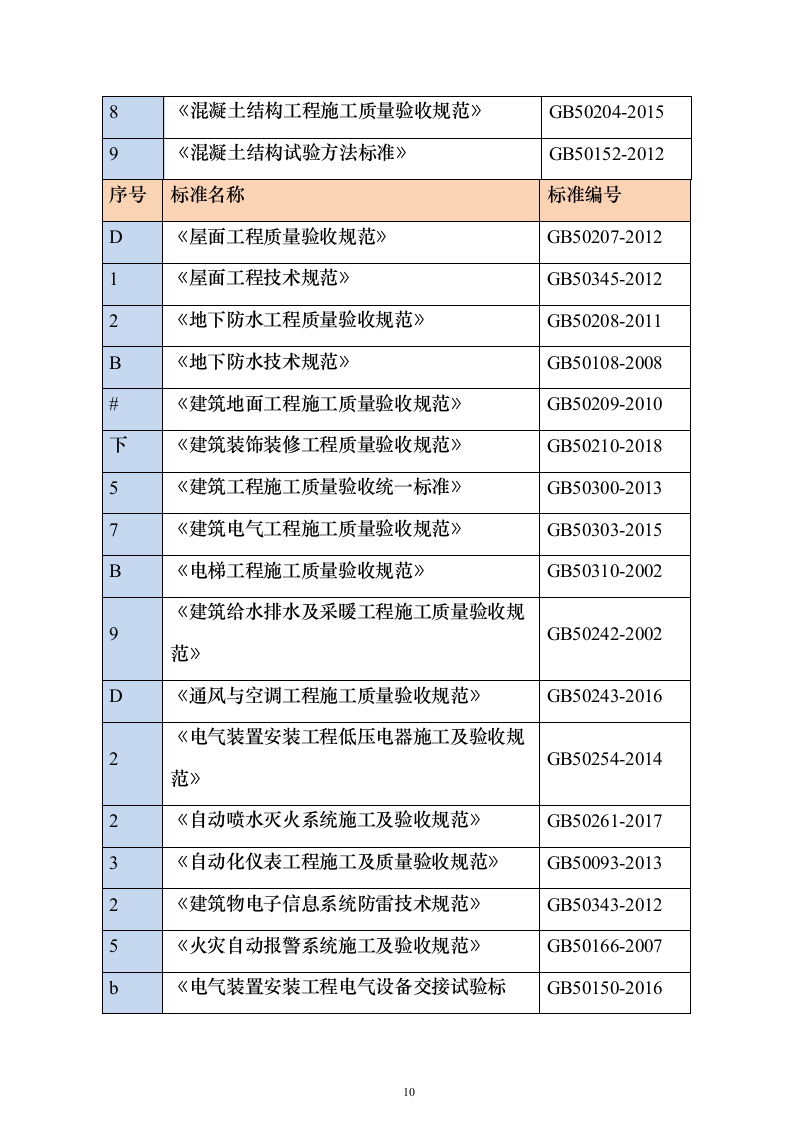

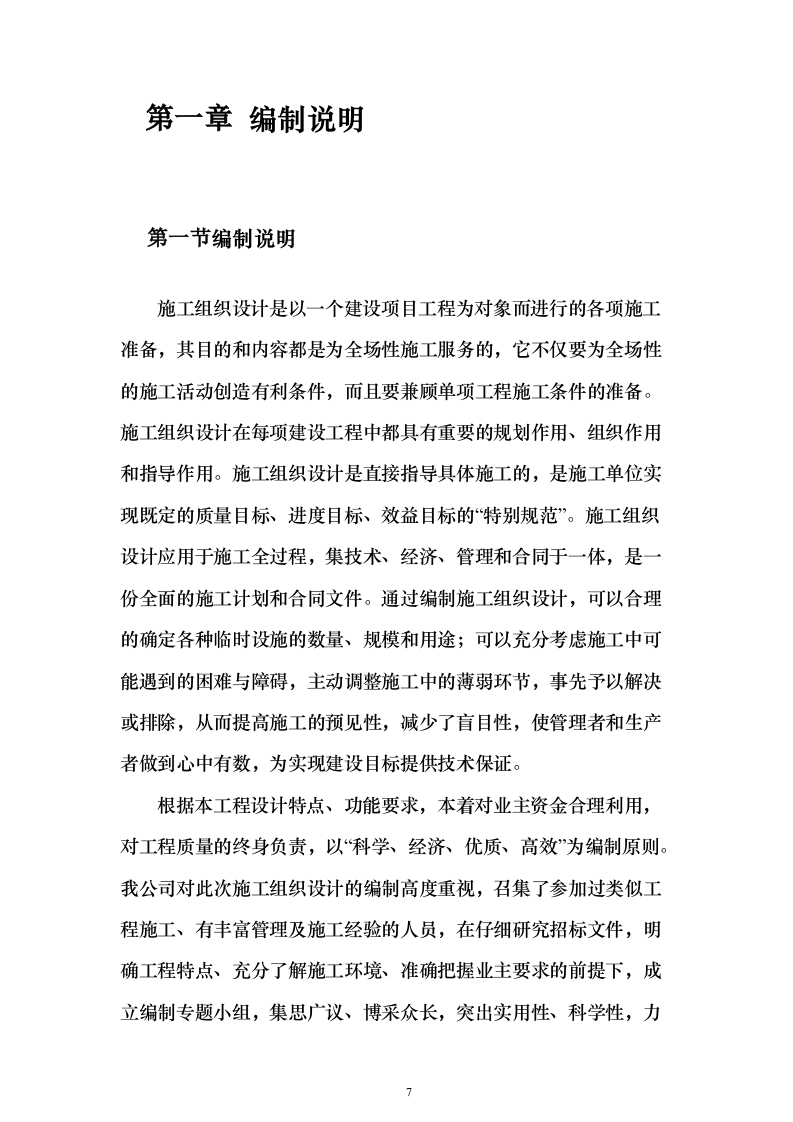

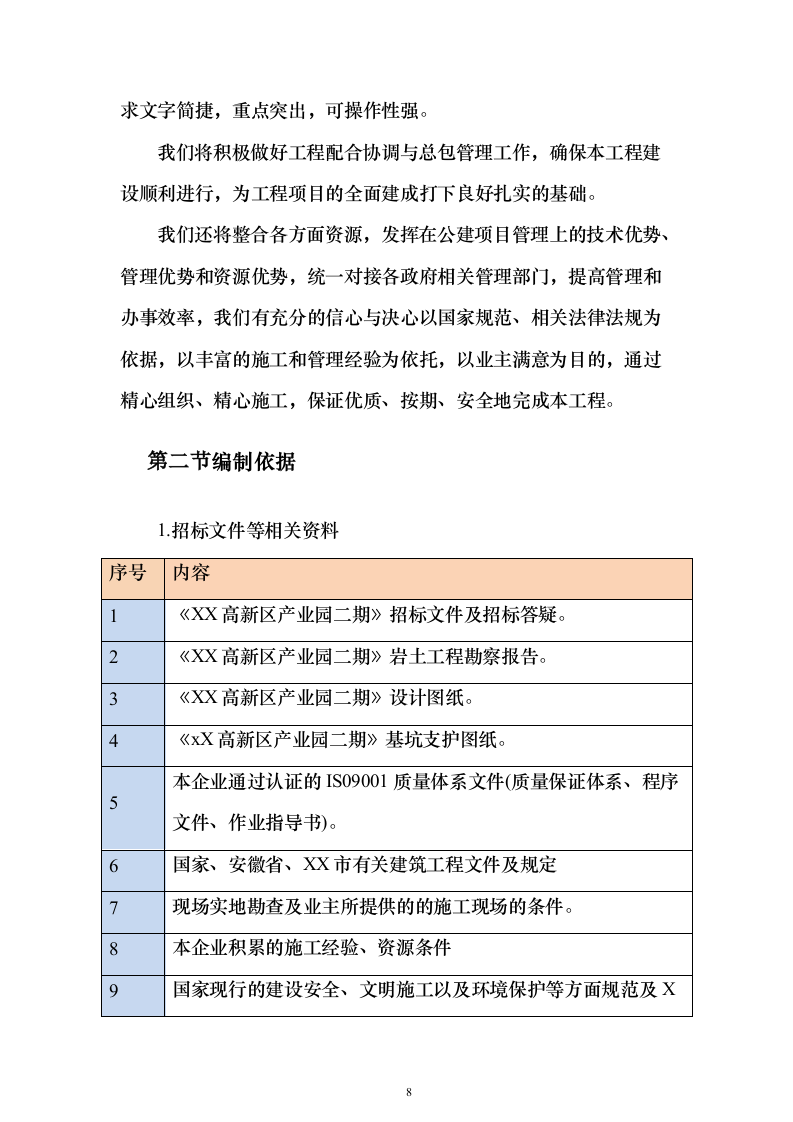

某高新区产业园项目施工组织投标方案 目录 第一章 编制说明 7 第一节 编制说明 7 第二节 编制依据 8 第三节 编制原则 15 第二章 工程概况 16 第一节 工程建设概况 16 第二节 场地及周边环境 19 第三节 建筑设计概况 20 第四节 结构设计概况 27 第五节 CFG桩基础工程概况 32 第六节 基坑支护工程概况 33 第七节 机电安装工程概况 35 第八节 室外道排工程 41 第九节 绿化工程概况 46 第十节 地质及气候条件 49 第三章 施工部署 52 第一节 工程施工目标 52 第二节 施工分区 54 第三节 各阶段施工部署 55 第四节 主要施工流程及关键工序控制措施 66 第五节 施工准备及资源投入 67 第四章 重难点施工措施 81 第一节 工程特点 81 第二节 本工程重难点分析及措施 82 第五章 各分部分项工程的主要施工方案与技术措施 93 第一节 工程测量施工方案 93 第二节 土方开挖及支护施工方案 109 第三节 模板工程施工方案 142 第四节 钢筋工程施工方案 172 第五节 CFG桩基础施工方案 225 第六节 大体积混凝土工程施工方案 244 第七节 玻镁板叠合箱密肋楼盖施工方案 277 第八节 钢结构施工方案 285 第九节 外脚手架施工方案 307 第十节 砌体工程施工方案 331 第十一节 防水工程施工方案 344 第十二节 屋面工程施工方案 375 第十三节 装饰工程施工方案 387 第十四节 机电工程施工方案 445 第十五节 室外工程施工方案 501 第六章 工程进度计划及保证措施 572 第一节 工期进度节点目标 572 第二节 本工程进度管理特点及进度计划编制依据 574 第三节 施工进度计划 578 第四节 进度计划保证措施 579 第七章 临水、临电设计计算 609 第一节 施工用电及用水设计原则 609 第二节 施工临水设计计算 610 第三节 施工临电设计计算 614 第八章 劳动力计划及保证措施 641 第一节 劳动力投入原则 641 第二节 劳动力分类 642 第三节 劳动力安排计划 643 第四节 劳动力各项保障措施 646 第九章 机械设备投入计划及保证措施 653 第一节 大型设备选型 653 第二节 大型机械性能参数表 658 第三节 拟投入的主要施工机械设备及进场计划 662 第四节 拟配备本标段的试验和检测仪器设备表 670 第五节 主要机械设备使用保障措施 675 第十章 主要物资材料计划及保证措施 686 第一节 主要物资情况及进场计划 686 第二节 室外工程主要物资情况及进场计划 687 第三节 周转材料情况及进场计划 687 第四节 主要材料投入保障措施 689 第十一章 检验试验计划 695 第一节 结构检验及材料试验执行标准 695 第二节 各阶段结构检验计划 696 第三节 各阶段材料试验计划 696 第四节 材料试验计划 712 第五节 结构检验计划 714 第六节 检验试验设备投入计划 717 第十二章 施工总平面图布置 719 第一节 现场平面布置的依据和原则 719 第二节 各阶段施工平面布置 721 第十三章 质量管理计划 727 第一节 质量管理目标 727 第二节 质量管理组织机构及岗位职责 728 第三节 技术保障和资源保障措施 733 第四节 各阶段质量防治措施 738 第五节 质量过程检查制度及验收制度 760 第六节 质量问题处理管理 763 第十四章 安全、文明施工保证措施计划 766 第一节 安全文明管理目标 766 第二节 项目安全文明管理组织机构及职责分工 767 第三节 各阶段安全文明措施费投入 768 第四节 安全生产管理制度和教育培训制度 769 第五节 安全技术措施 781 第六节 安全检查制度及安全事故处理管理规定 821 第十五章 节能降耗、环保施工保证计划 826 第一节 项目重要环境因素识别及项目环境管理目标 826 第二节 项目管理组织机构及职责分工 827 第三节 环境保护资源配置 828 第四节 现场环境保护控制措施 829 第五节 现场环境检查制度及对环境事故处理规定 834 第十六章 季节性施工保证措施 836 第一节 高温季节施工措施及方案 836 第二节 雨季施工主要内容及保证措施 846 第三节 冬季施工主要内容及保证措施 858 第四节 台风季节施工主要内容及保证措施 869 第五节 季节性突发事应急预案演练及培训 870 第十七章 消防保卫措施 876 第一节 项目消防保卫组织机构及职责分工 876 第二节 现场生活区、施工区、加工区消防设施配备计划 877 第三节 现场动火管理措施 879 第四节 现场消防应急预案演练及培训 880 第十八章 成品保护措施 880 第一节 成品保护的内容和目标 880 第二节 成品保护相关管理制度 884 第三节 成品保护措施 888 第十九章 科技管理目标及内容、技术创新计划 905 第一节 项目科技管理目标 905 第二节 项目科技组织机构及职能 906 第三节 项目科技管理内容 907 第四节 技术创新内容及实施计划 908 第二十章 总包工程管理方案 941 第一节 总承包管理范围及管理概述 941 第二节 施工总承包管理体系 952 第三节 总承包合同管理 970 第四节 项目分包管理计划 975 第五节 总承包协调与管理 983 第六节 工程技术资料及档案管理制度 995 第七节 新冠肺炎疫情防控管理 1004 编制说明 编制说明 施工组织设计是以一个建设项目工程为对象而进行的各项施工准备，其目的和内容都是为全场性施工服务的，它不仅要为全场性的施工活动创造有利条件，而且要兼顾单项工程施工条件的准备。施工组织设计在每项建设工程中都具有重要的规划作用、组织作用和指导作用。施工组织设计是直接指导具体施工的，是施工单位实现既定的质量目标、进度目标、效益目标的“特别规范”。施工组织设计应用于施工全过程，集技术、经济、管理和合同于一体，是一份全面的施工计划和合同文件。通过编制施工组织设计，可以合理的确定各种临时设施的数量、规模和用途；可以充分考虑施工中可能遇到的困难与障碍，主动调整施工中的薄弱环节，事先予以解决或排除，从而提高施工的预见性，减少了盲目性，使管理者和生产者做到心中有数，为实现建设目标提供技术保证。 根据本工程设计特点、功能要求，本着对业主资金合理利用，对工程质量的终身负责，以“科学、经济、优质、高效”为编制原则。我公司对此次施工组织设计的编制高度重视，召集了参加过类似工程施工、有丰富管理及施工经验的人员，在仔细研究招标文件，明确工程特点、充分了解施工环境、准确把握业主要求的前提下，成立编制专题小组，集思广议、博采众长，突出实用性、科学性，力求文字简捷，重点突出，可操作性强。 我们将积极做好工程配合协调与总包管理工作，确保本工程建设顺利进行，为工程项目的全面建成打下良好扎实的基础。 我们还将整合各方面资源，发挥在公建项目管理上的技术优势、管理优势和资源优势，统一对接各政府相关管理部门，提高管理和办事效率，我们有充分的信心与决心以国家规范、相关法律法规为依据，以丰富的施工和管理经验为依托，以业主满意为目的，通过精心组织、精心施工，保证优质、按期、安全地完成本工程。 编制依据 1.招标文件等相关资料 序号 内容 1 《XX高新区产业园二期》招标文件及招标答疑。 2 《XX高新区产业园二期》岩土工程勘察报告。 3 《XX高新区产业园二期》设计图纸。 4 《xX高新区产业园二期》基坑支护图纸。 5 本企业通过认证的IS09001质量体系文件(质量保证体系、程序文件、作业指导书)。 6 国家、安徽省、XX市有关建筑工程文件及规定 7 现场实地勘查及业主所提供的的施工现场的条件。 8 本企业积累的施工经验、资源条件 9 国家现行的建设安全、文明施工以及环境保护等方面规范及X市有关法规条例。 10 有关工具性参考资料。 11 建设单位对该项工程的介绍、期望和要求。 12 X市高新区开发投资有限公司重点项目现场安全文明标准化提升要求 2.国家及地方主要法律、法规和规范性文件法律、法规清单 中华人民共和国、行业和XX市市政府颁布的现行有效的建筑结构和建筑施工的各类规范、规程及验收评定标准。 中华人民共和国、行业和安徽省、XX市政府颁布的有关法律、法规及规定。 IS09000质量管理体系标准、IS014000环境管理标准、OSHMS18000职业安全健康管理标准。 主要规范、标准、法规一览表 序号 标准名称 标准编号 1 《建筑地基基础设计规范》 GB50007-2011 2 《岩土锚杆与喷射混凝土支护工程技术规范》 GB50086-2015 3 《建筑边坡工程技术规范》 GB50330-2013 4 《混凝土结构设计规范》 GB50010-2010 5 《工程测量规范》 GB50026-2007 6 《建筑地基基础工程施工质量验收规范》 GB50202-2018 7 《砌体工程施工质量验收规范》 GB50203-2011 8 《混凝土结构工程施工质量验收规范》 GB50204-2015 9 《混凝土结构试验方法标准》 GB50152-2012 序号 标准名称 标准编号 D 《屋面工程质量验收规范》 GB50207-2012 1 《屋面工程技术规范》 GB50345-2012 2 《地下防水工程质量验收规范》 GB50208-2011 B 《地下防水技术规范》 GB50108-2008 # 《建筑地面工程施工质量验收规范》 GB50209-2010 下 《建筑装饰装修工程质量验收规范》 GB50210-2018 5 《建筑工程施工质量验收统一标准》 GB50300-2013 7 《建筑电气工程施工质量验收规范》 GB50303-2015 B 《电梯工程施工质量验收规范》 GB50310-2002 9 《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002 D 《通风与空调工程施工质量验收规范》 GB50243-2016 2 《电气装置安装工程低压电器施工及验收规范》 GB50254-2014 2 《自动喷水灭火系统施工及验收规范》 GB50261-2017 3 《自动化仪表工程施工及质量验收规范》 GB50093-2013 2 《建筑物电子信息系统防雷技术规范》 GB50343-2012 5 《火灾自动报警系统施工及验收规范》 GB50166-2007 b 《电气装置安装工程电气设备交接试验标准》 GB50150-2016 2 《普通混凝土力学性能试验方法标准》 GB/T50081-2002 8 《大体积混凝土施工规范》 GB50496-2009 9 《地下工程防水技术规范》 GB50108-2008 6 《混凝土外加剂应用技术规范》 GB50119-2013 3 《水泥基灌浆材料应用技术规范》 GB/T50448-2015 3 《建筑防腐蚀工程施工规范》 GB50212-2014 3 《建设工程施工现场供用电安全规范》 GB50194-2014 3 《供配电系统设计规范》 GB50052-2009 不 《建筑物防雷设计规范》 GB50057-2010 6 《电力设施抗震设计规范》 GB50260-2013 3 《砌体工程现场检测技术标准》 GB/T50315-2011 B 《综合布线系统工程验收规范》 GB50312-2016 序号 标准名称 标准编号 9 《民用建筑工程室内环境污染控制规范》 GB50325-2010 4 《民用建筑隔声设计规范》 GB50118-2010 4 《环境空气质量标准》 GB3095-2012 4 《声环境质量标准》 GB3096-2008 4 《建筑外门窗气密、水密、抗风压性能分级及其检测方法》 GB/T7106-2008 4 《建筑施工场界噪声限值》 GB12523-2011 4 《建筑幕墙》 GB/T21086-2007 6 《城市建设档案著录规范》 GB/T50323-2001 4 《建筑工程文件归档规范》 GB/T50328-2014 8 《工程建设施工企业质量管理规范》 GB/T50430-2017 9 《建筑施工组织设计规范》 GB/T50502-2009 0 《建设电子文件与电子档案管理规范》 CJJ/T117-2017 1 《砌体工程现场检测技术标准》 GB/T50315-2011 2 《砌体结构设计规范》 GB50003-2011 3 《建筑结构检测技术标准》 GB/T50344-2004 身 《建筑设计防火规范》 GB50016-2014 5 《砌体工程施工质量验收规范》 GB50203-2011 6 《建筑工程施工质量评价标准》 GB/T50375-2016 5 《建设工程项目管理规范》 GB/T50326-2017 8 《安全帽》 GB2811-2007 9 《安全带》 GB6095-2009 ⑥ 《安全网》 GB5725-2009 6 《低压配电设计规范》 GB50054-2011 G 《建筑工程施工现场供电安全规范》 GB50194-2014 6 《通用用电设备配电设计规范》 GB50055-2011 6 《智能建筑工程施工规范》 GB50606-2010 行业标 准 混凝土结构后锚固技术规程 JGJ145-2013 建筑基坑支护技术规程 JGJ120-2012 建筑深基坑支护规程施工安全技术规范 JGJ311-2013 序号 标准名称 标准编号 建筑桩基技术规范 JGJ94-2008 民用建筑电气设计规范 JGJT16-2008 建筑施工安全检查标准 JGJ59-2011 建筑钢结构焊接技术规程 JGJ81-2002 建筑施工高处作业安全技术规范 JGJ80-2016 预应力筋用锚具、夹具和连接器应用技术规程 JGJ85-2010 建筑工程冬期施工规程 JGJ104-2011 建筑桩基检测技术规范 JGJ106-2014 建筑施工扣件式钢管脚手架安全技术规范 JGJ130-2011 玻璃幕墙工程质量检验标准 JGJT139-2001 建筑施工模板安全技术规程 JGJ162-2008 建筑工程资料管理规程 JGJT185-2009 企业管理规定 质量手册、质量体系程序文件 / 职业安全健康、环境管理体系程序文件 / 企业CI手册 / 职业安全健康、环境管理手册 / 企业技术标准 / 施工现场综合管理处罚规定 / 中国建筑股份有限公司安全生产管理手册 / 建筑施工现场安全防护设施标准化图集 / 项目管理手册 / 法律法规及规定 中华人民共和国合同法 国家主席令第15号 中华人民共和国建筑法 国家主席令第91号 中华人民共和国安全生产法 国家主席令第70号 中华人民共和国环境保护法 国家主席令第22号 建设工程质量管理条例 国务院令第279号 建设工程安全生产管理条例 国务院令第393号 安全生产许可证条例 国务院令第397号 工程建筑标准强制性条文 建设部[2002]219号文 序号 标准名称 标准编号 建筑安全玻璃管理规定 发改运行[2003]2116号 主要构造图集 《混凝土结构加固构造》 13G311 《混凝土结构施工图平面整体表示方法制图规则和构造详 图》 16G101-1~3 《建筑物抗震构造详图》 11G329-1 《建筑拮抗支护结构构造》 11SG814 《外墙外保温建筑构造》 10J121 《地下建筑防水构造》 10J301 《平屋面建筑构造》 12J201 《坡屋面建筑构造(一)》 09J202-1 《室外工程》 12J003 《楼梯栏杆栏板》 15J403-1 地方技 术标准 外墙外保温系统构造图集(七) 皖2007J212 建筑变形缝构造图集(二) 皖2006J906 安徽省《住宅工程质量通病防治技术规程》 (DB34-1659-2012) 编制原则 认真贯彻国家工程建设的法律、法规、规程、方针和政策。 严格执行工程建设程序，坚持合理的施工程序、施工顺序和施工工艺。 采用现代建筑管理原理、流水施工方法和网络施工技术，组织有节奏、均衡和连续施工。 优先选用先进的施工技术，科学确定施工方案；认真编写各项实施计划，严格控制质量、进度、成本和安全施工。 提高施工机械化、自动化程度，改善劳动条件，提高生产率。 坚持“安全第一、预防为主、综合治理”原则，编制安全文明施工和生态环境保护措施，以及严防建筑振动、噪声、粉尘及垃圾污染的技术组织措施。 尽可能利用永久性和组装式施工设施，努力减少施工设施的建造量，科学规划施工平面，减少施工用地。 优化现场物资存放量，合理确定储存方式，尽量减少库存和物资损耗。坚持“四节一保”“绿色施工”的原则。 工程概况 工程建设概况 序号 内容 说明 1 项目名称 XX高新区产业园二期项目 2 建设单位 3 监理单位 4 总承包单位 5 设计单位 6 勘察单位 7 建筑地点 XX高新区国槐路以东，淝水大道以西、春华街以北、春申大街以南 8 工程定位图 工程鸟瞰图 工程正面图 场地及周边环境 XX高新区产业园二期项目位于XX高新区国槐路以东，淝水大道以西、春华街以北、春申大街以南，总用地面积235710平方米。我司已按照招标文件要求对自行对项目所在地及其周边环境进行勘察，并将根据现场实际情况综合考虑施工平面及部署。 拟建场地原为农田、村庄，局部场地尚未平整，局部存在水塘、土丘，村庄拆迁地势起伏较大。场地东南侧为已建成XX市人才公寓楼，现已投入使用。场地现场及周边环境如图。 建筑设计概况 1.建筑总体概况 工程名称 项 目 XX市高新区产业园二期 总建筑面积 本工程建筑面积约47.11万m²,其中地上总建筑面积46.66万m²,地下 建筑面积0.45万m²。 建筑高度(m) 标准化厂房为 23.55m,钢结构厂房为 10.2m,综合楼25.2m及 职工宿舍为59.7m 建筑层数 标准化厂房4层和5层，钢 结构厂房1层，综合楼及职工宿 舍地下1层，地上16层。 层高(m) 综合楼A区负一层4.5m,1层4.9m,2层4.2m,3-4层3.9m,标准层3.6m, 16层3.7m,屋面层3.8m;B区负一层4.5m,1层4.9m,2层4.2m,3-4层3.9m, 5层3.6m,6层3.7m,屋面层3.8m;C区负一层为3.8m。 厂房：1#厂房1层8.62m,2层6.6m,3层4.2m,4层4.03m,屋面层5m; 2#-7#、15#-16#、18#-21#厂房1层6.62m,2层4.5m,3-4层4.2m,5层3.93m, 屋面层5m;11#12#厂房1层7.92m,2-4层3.9m,5层3.93m,屋面层4.9m; 17#厂房1层7.5m,2层6m,3层5.5m,4层4.43m;8#9#13#14#刚结构厂房1 层，层高10.2mo 建筑耐火等级 钢结构一级 建筑物使用年限 50年 建筑物抗震设防烈 度 7度 防水等级 标准化厂房为二级防水，综合楼 及职工宿舍为一级防水 人防类别 核6级、常6级、甲类、防化丙级、平战结合人防 2.单元建筑设计概况 结构单元名称 长度*宽度(m) 地下层数 地上层数 地上结构高度 使用用途 标准化厂房 96*50 0 4/5 23.55m 工业用房 钢结构厂房 119.5*43 0 1 10.2 工业用房 综合楼 33.8*29.8 1 6 25.2 办公 职工宿舍 64*22 1 16 59.7 住宅 3.保温工程概况 序号 保温工程概况 屋面保温 (平屋面) 挤塑聚苯乙烯泡沫塑料板，耐火等级B1级，密度30Kg/m3,导热系数0.030W/(m.K),蓄 热系数0.36W/(m2.K) 外墙外保温 岩棉复合板，耐火等级A级，密度160Kg/m3,导热系数0.040W/(m.K),蓄热系数 0.70W/(m2.K) ; 楼板保温 材料为高密度玻璃棉，耐火等级A级，密度160Kg/m3,导热系数0.040W/(m.K)。 外窗 采用中空玻璃断热铝合金6mnLow-e+12A+6mm玻璃窗。计算参数：整窗传热系数 2.20W/m2 ·k,气密性为7级(大于等于10层)或6级(小于10层),可见光透射比 0.60。 序号 保温工程概况 层间楼板 15厚高密度玻璃棉 4.屋面工程概况 本工程屋面防水等级标准化厂房及钢结构厂房为Ⅱ级防水，即4厚高聚物卷材层，综合楼及职工宿舍为I级防水，即3+3厚SBS改性沥青防水卷材。 序号 做法名称 构造做法 1 标准化厂房 屋面一： 上人平屋面 1)、40厚C20细石混凝土保护层，配中6的一级钢@200,设分隔 缝 ； 2)、10厚低强度等级砂浆隔离层； 3)、4厚高聚物卷材层(SBS); 4)、最薄处30厚LC5.0轻集料混凝土2%找坡层； 5)、40厚挤塑聚苯板； 6)、20厚1:s水泥砂浆找平； 7)、钢筋混凝土屋面板。 2 标准化厂房 屋面二： 不上人平屋面 1)、浅色涂料保护层 2)、4厚高聚物卷材层(SBS) 3)、最薄处30厚LC5.0轻集料混凝土2%找坡层； 4)、40厚挤塑聚苯板 5)、20厚1:3水泥砂浆找平； 6)、钢筋混凝土屋面板 3 钢结构厂房 彩钢板屋面： 1)轻钢屋面做法：浅白色彩钢板复合保温屋面(双层彩钢板+ 保温材料),保温材料为挤塑聚苯板(厚度40mm) 4 综合楼及职工宿舍 上人/不上人屋面： 1)、40厚细石混凝土(内配筋); 2)、10厚水泥砂浆； 3)、3+3SBS改性沥青防水卷材； 4)、20厚1:3水泥砂浆找坡并抹平； 5)、X厚挤塑聚苯乙烯泡沫塑料板(B1级); 6)、最薄处30厚LC5.0轻集料混凝土2%找坡； 7)、钢筋混泥土屋面板随浇随抹平。 5.防水工程概况 部位 主要防水做法 屋面 标准化厂房屋面： 上人平屋面 Ⅱ级防水，即4厚高聚物卷材层 序号 部位 主要防水做法 综合楼及职工宿舍屋面： 上人平屋面 I级防水，即3+3厚SBS改性沥青防水卷材 2 地下室底 板 1)面层；2)钢筋防水混凝土底板；3)50厚C20细石混凝土；4)油毡隔离层； 5)2道4mm厚SBS防水卷材；6)20厚1:25水泥砂浆找平层；7)100-150厚C15 素混凝土垫层；8)素土夯实 3 地下室侧 墙 1)2:8灰土分层夯实(不小于1.2米) ; 2)保护层或保温层(模压型聚苯乙烯泡沫板(厚度=50mm,密度三 18kg/m3)) 3)2道4mm厚SBS防水卷材； 4)混凝土外墙； 5 ) 面 层 4 地下室顶 板 1)覆土或面层； 2)70厚C20混凝土双向配筋28@200 ; 3)隔离层(10厚M2.5砂浆) ; 4)一道水泥基涂料防水； 5)20厚1 :2.5水泥砂浆找平层； 6)防水混凝土顶板 5 地下室种 植顶板 1)种植土及植被层； 2)200g土工布过滤层； 3)0XD-H排水板； 4)70厚C20混凝土双向配筋28@200 ; 5)隔离层(10厚M2.5砂浆) ; 6)4厚耐穿刺用防水卷材，复合铜胎基-25℃ ; 7)2厚聚合物水泥防水涂料； 8)20厚1:3水泥砂浆找平层； 9)找坡层(坡度2%) ; 10)防水混凝土顶板 6.室内建筑装饰设计概况 6.1楼、地面装饰做法 序号 名称 做法 部位 1 楼面1 细石混凝土面层楼面： 1)、40厚C20细石混凝土，表面撒1:1水泥沙 子随打随抹光； 2)、15厚高密度玻璃棉； 3)、素水泥浆一道(内掺建筑胶); 4)、现浇钢筋混凝土楼板； 2 楼面2 防滑地砖面层楼面： 1)10厚防滑地砖，干水泥擦缝； 序号 名称 做法 部位 2)20厚1:3干硬性水泥砂浆结合层，表面撒水 泥粉 3)素水泥浆一道(内掺建筑胶) 3 楼面3 地砖面层楼面： 1)10厚地砖，干水泥擦缝 2)20厚1:3干硬性水泥砂浆结合层，表面撒水 泥粉 3)40厚C20细石混凝土，表面撒1:1水泥沙 子随打随抹光15厚高密度玻璃棉 4)素水泥浆一道(内掺建筑胶) 5)现浇钢筋混凝土楼板 4 地面1 环氧涂料地坪 1)2厚环氧涂料面涂(两遍) ; 2)1厚无溶剂环氧腻子，强度达标后表面进行修补 打 磨 ； 3)无溶剂环氧底料一道； 4)40厚C25细石混凝土，随打随抹光； 5)水泥浆一道(内掺建筑胶) ; 6)300厚C25混凝土随捣随抹光，内配12双层双向 钢筋@150X150 ; 7)300mm厚级配碎石垫层(压实系数不低于0.95, 地基承载力特征值Fak=120KPa); 8)素土分层夯实(压实系数不低于0.93) 钢结构厂房 5 其它 其余详见清单及施工图纸。 6.2内墙面装饰做法 序号 名称 做法 部位 1 内 墙 1 水性耐擦洗涂料墙面 2 内 墙 2 乳胶漆墙面 3 内 墙 3 瓷砖墙面(带防水) 卫生间 4 吸音岩棉内墙面 (燃烧性能A级) 1)吸音岩棉/隔音板做法参05J909-NQ63-内墙28A 2)5厚1:2水泥砂浆抹面 3)15厚1:3水泥砂浆打底 4)界面处理 结构设计概况 1.结构设计总体概况 类别 参数 设计基准期 50年 结构安全等级 二级 地基基础设计等级 标准化厂房：丙级；综合楼： 甲级 抗震设防烈度 7度 设计基本地震加速度 0.10g 抗震等级 剪力墙二级、框架三级 抗震设防类别 主楼 丙类设防 标准化厂房 丙类设防 结构形式 主楼 框剪结构 标准化厂房 框架结构 基础形式 标准化厂房独立基础，综合楼及职工宿舍(CFG桩) 2.钢筋工程概况 项 目 主要施工要求 钢筋种类 HPB300、HRB400、HRB400(E) 强度要求 热轧钢筋种类(符号) HPB300 HRB400 强度设计值fy,fy 270 360 屈服强度标准值fyk 300 400 抗震钢筋 1.钢筋的强度标准值应具有不小于95%的保证率。钢材的屈服强度实 测值与抗拉强度实测值的比值不应大于0.85 ; 2.钢材应有明显的屈服台阶，且伸长率不应小于20% ;钢材应有良好 的焊接性和合格的冲击韧性。 3.对于抗震等级为一、二、三级的框架和斜撑构件(含梯段),其纵向 受力钢筋采用普通钢筋时，应采用带“E”的HRB400E钢筋，其抗拉强度实 测值与屈服强度实测值的比值不应小于1.25,钢筋的屈服强度实测值与 屈服强度标准值的比值不应大于1.3,且钢筋在最大拉力下的总伸长率实 测值不应小于9%。其中框架包括各类混凝土结构中的框架梁、框架柱、 框支梁、框支柱及板柱一抗震墙的柱等。 3.混凝土工程概况 混凝土强度等级 单元楼栋 楼层 标高 柱 梁板 备注 主楼 基础顶~5F -5.300~-16.100 C55 C45 6F 9F -16.100~30.50 C50 C40 9F~11F 30.500~37.700 C45 C35 11F~13F 37.700~44.900 C40 C30 13F~15F 44.900~52.100 C35 C30 15F^屋面 52.100~63.20 C30 C30 标准化厂 房 基础~1F -3.100~-6.600 C40 C30 2F~4F 6.600~15.300 C35 C30 屋面层 15.300以上 C30 C30 (1)基础垫层C15。 (2)构造柱、圈梁、过梁的混凝土强度等级为C25。 (3)楼梯及楼梯柱混凝土强度同楼层混凝土强度。 4.砌体工程概况 部位及用途 砌块材料 块材强度等级 密度等级 (kg/m3) 砌筑砂浆 强度等级 外围护墙 非承重煤矸石空心砖 MU5.0 <1000 M5混合砂浆 内分隔墙 非承重煤矸石空心砖 MU5.0 <1000 M5混合砂浆 地面以下土内 煤矸石实心砖 MU10 <2000 M5水泥砂浆 5.钢结构设计概况 本工程钢结构主要为：8#9#13#14#楼为钢结构(包括钢梁、钢柱) 项 目 内容 钢结构类型 钢结构连廊(包括钢梁、钢柱、楼板) 设计使用年限 50年 结构抗震烈度 7度 钢材选用 1)钢梁、钢柱均采用Q235、Q355级钢。 2)除注明外，连接件、加劲板的钢板牌号及性能要求与相应杆件相同。 焊缝质量等级 1)主体钢结构构件的工厂接长为二级级焊缝； 2)除框架以外部分的全熔透焊缝质量等级不低于三级。 连接材料选用表 高强度螺栓 《钢结构用高强度大六角头螺栓、大角头螺母垫圈与技术条件》 (GB/T 1228~1231-91),采用10.9级。 普通螺栓 《六角头螺栓-C级》采用4.6级螺栓，C级孔 栓钉 《圆柱头焊钉》, d=19mm 手工焊接焊条 Q235与Q235焊 《碳钢焊条》采用E4315、E4316低氢型 Q345与Q345焊 《低合金钢焊条》,采用E5015、E5016低氢型 Q235与Q345焊 《碳钢焊条》,采用E4315、E4316低氢型 自动埋弧焊用 焊丝和焊剂 Q235与Q235焊 《埋弧焊用碳钢焊丝和焊剂》采用低氢型 Q345与Q345焊 《低合金钢埋弧焊用焊剂》,采用低氢型 Q235与Q345焊 《埋弧焊用碳钢焊丝和焊剂》,采用低氢型 钢梁与钢梁连接节点 H型钢柱与钢梁连接节点 柱脚节点 边柱与梁节点 CFG桩基础工程概况 本工程综合楼地下室部分基础形式采用水泥粉煤灰碎石桩(CFG桩),CFG桩桩径为410mm,桩间距1800*1800mm,桩体材料采用素混凝土。基础持力层处理前为③粘土，fak=260kPa,Es=12.93MPa。有效桩长约11.0m。桩体材料采
