文库 货物类投标方案 体育设备

综合体育馆工程建设工程施组投标方案(936页)(2024年修订版).docx

DOCX   941页   下载133   2024-10-28   浏览34   收藏36   点赞308   评分-   405398字   168积分
还在等文档吃灰吗!快上传文档躺赚收益
温馨提示:当前文档最多只能预览 15 页,若文档总页数超出了 15 页,请下载原文档以浏览全部内容。
综合体育馆工程建设工程施组投标方案(936页)(2024年修订版).docx 第1页
综合体育馆工程建设工程施组投标方案(936页)(2024年修订版).docx 第2页

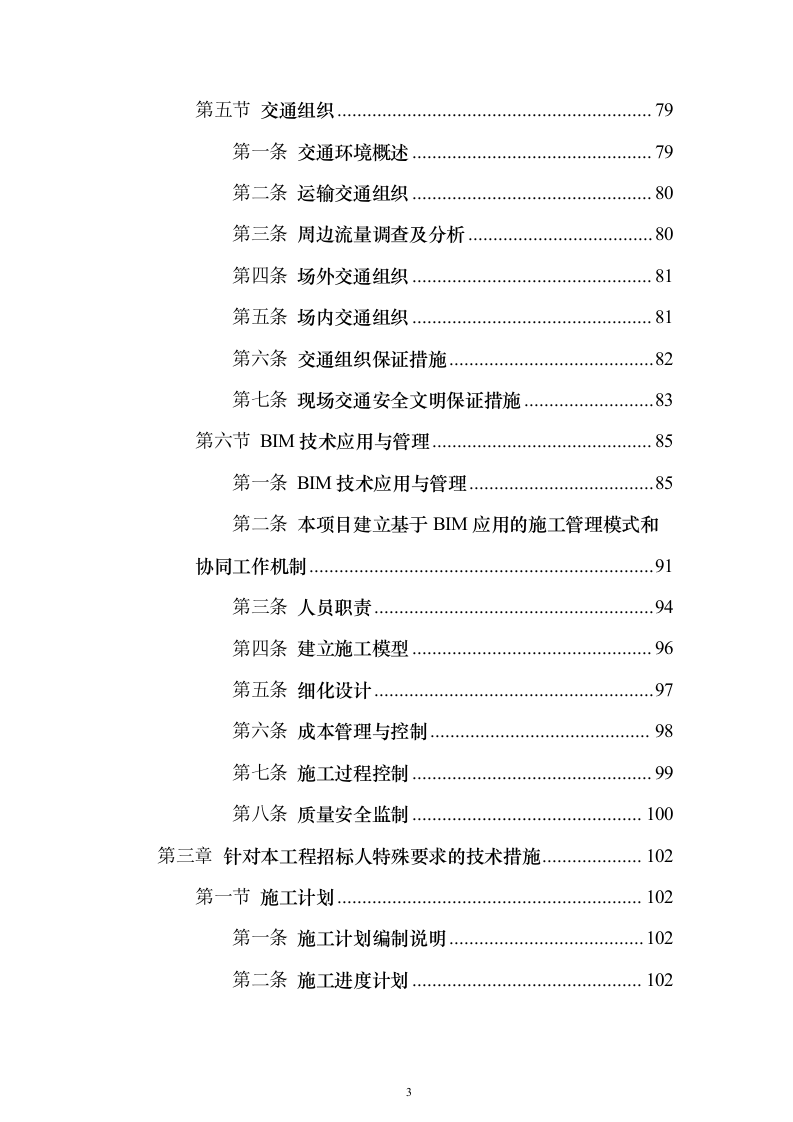

综合体育馆工程建设工程施组投标方案(936页)(2024年修订版).docx 第3页
综合体育馆工程建设工程施组投标方案(936页)(2024年修订版).docx 第4页

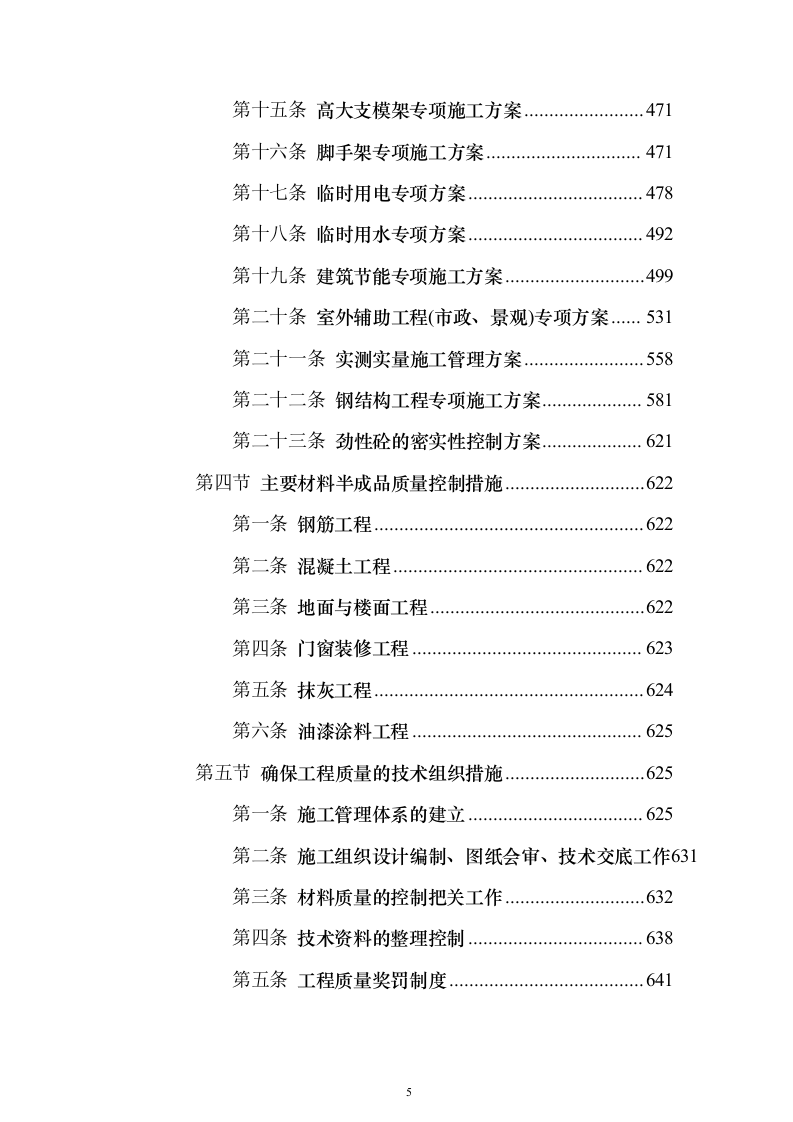

综合体育馆工程建设工程施组投标方案(936页)(2024年修订版).docx 第5页

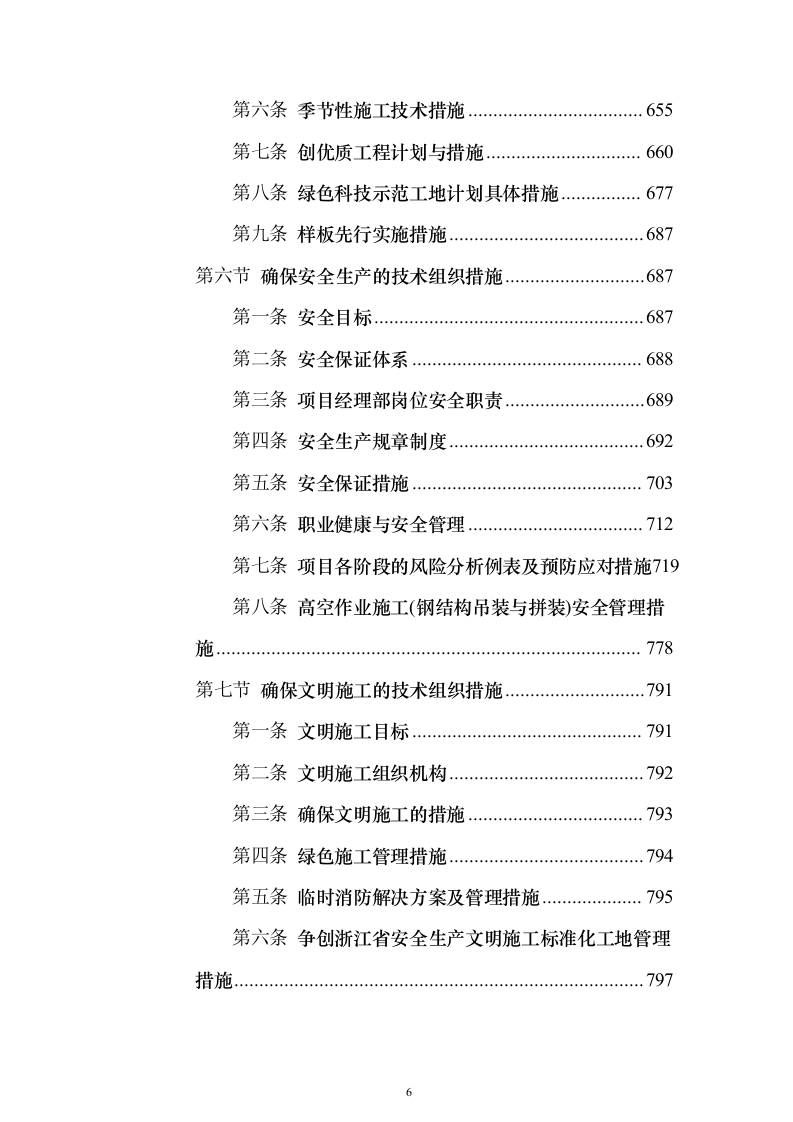

综合体育馆工程建设工程施组投标方案(936页)(2024年修订版).docx 第6页
综合体育馆工程建设工程施组投标方案(936页)(2024年修订版).docx 第7页
综合体育馆工程建设工程施组投标方案(936页)(2024年修订版).docx 第8页
综合体育馆工程建设工程施组投标方案(936页)(2024年修订版).docx 第9页

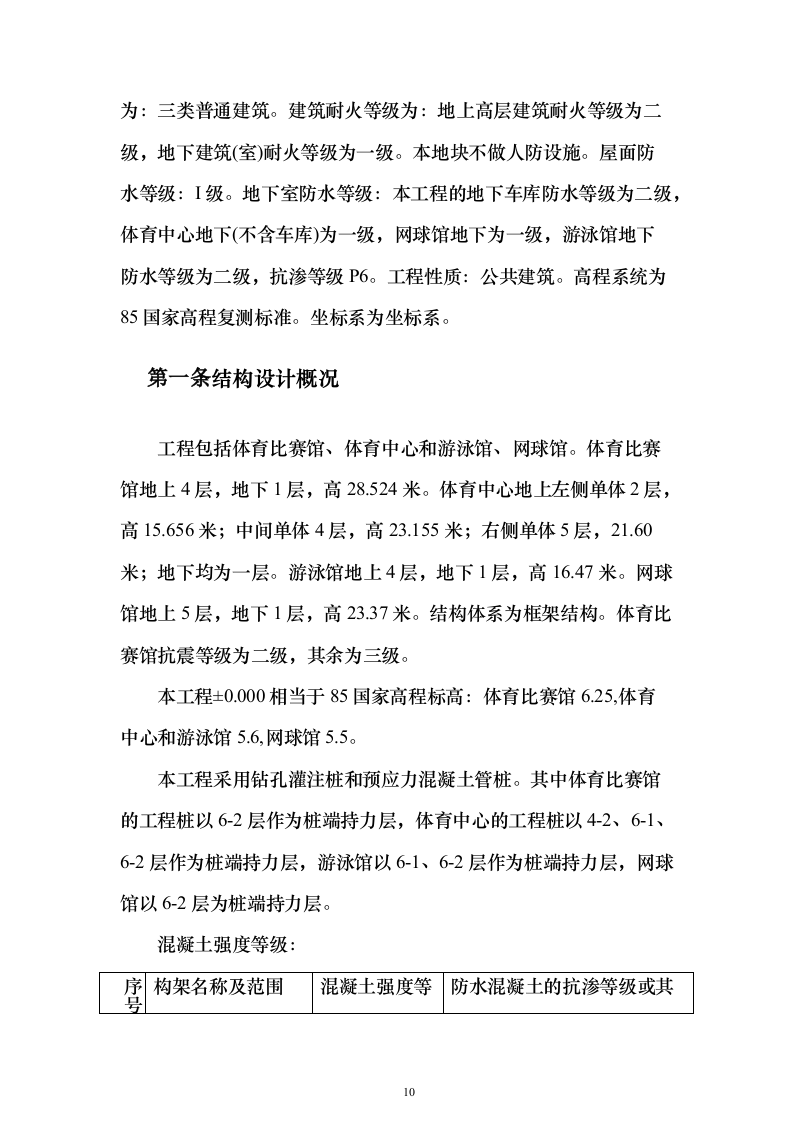

综合体育馆工程建设工程施组投标方案(936页)(2024年修订版).docx 第10页
综合体育馆工程建设工程施组投标方案(936页)(2024年修订版).docx 第11页
综合体育馆工程建设工程施组投标方案(936页)(2024年修订版).docx 第12页
综合体育馆工程建设工程施组投标方案(936页)(2024年修订版).docx 第13页

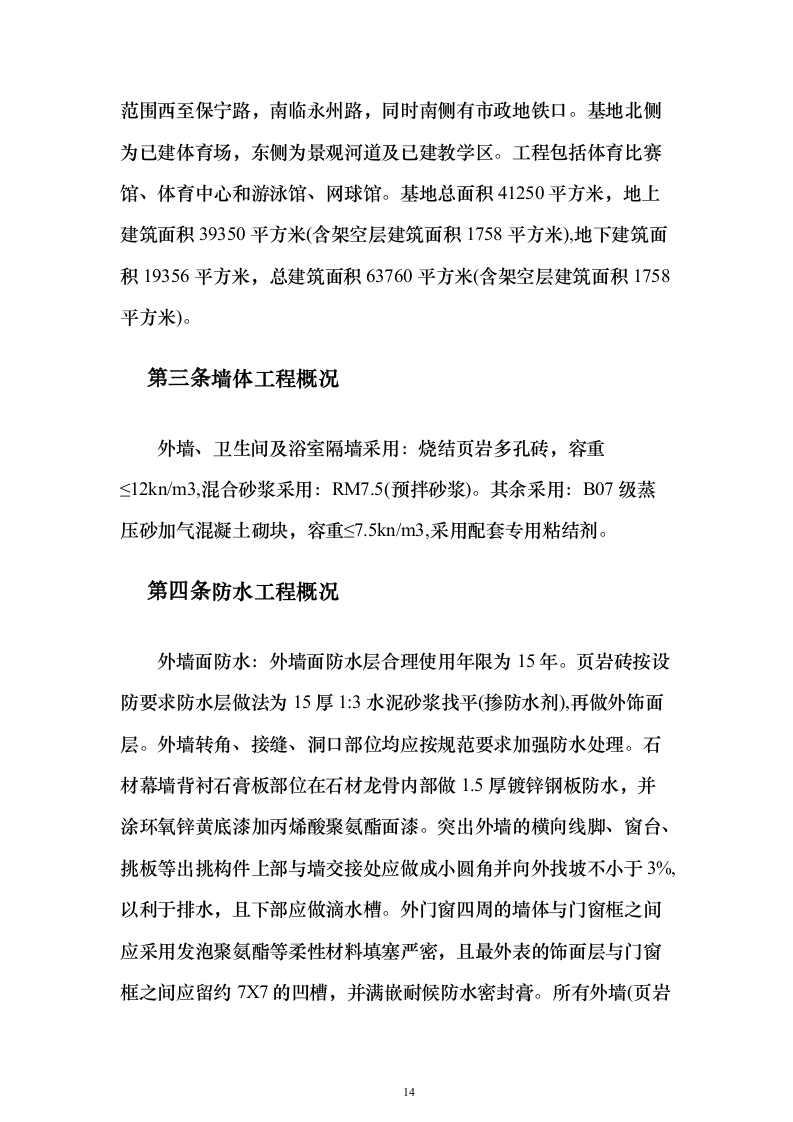

综合体育馆工程建设工程施组投标方案(936页)(2024年修订版).docx 第14页

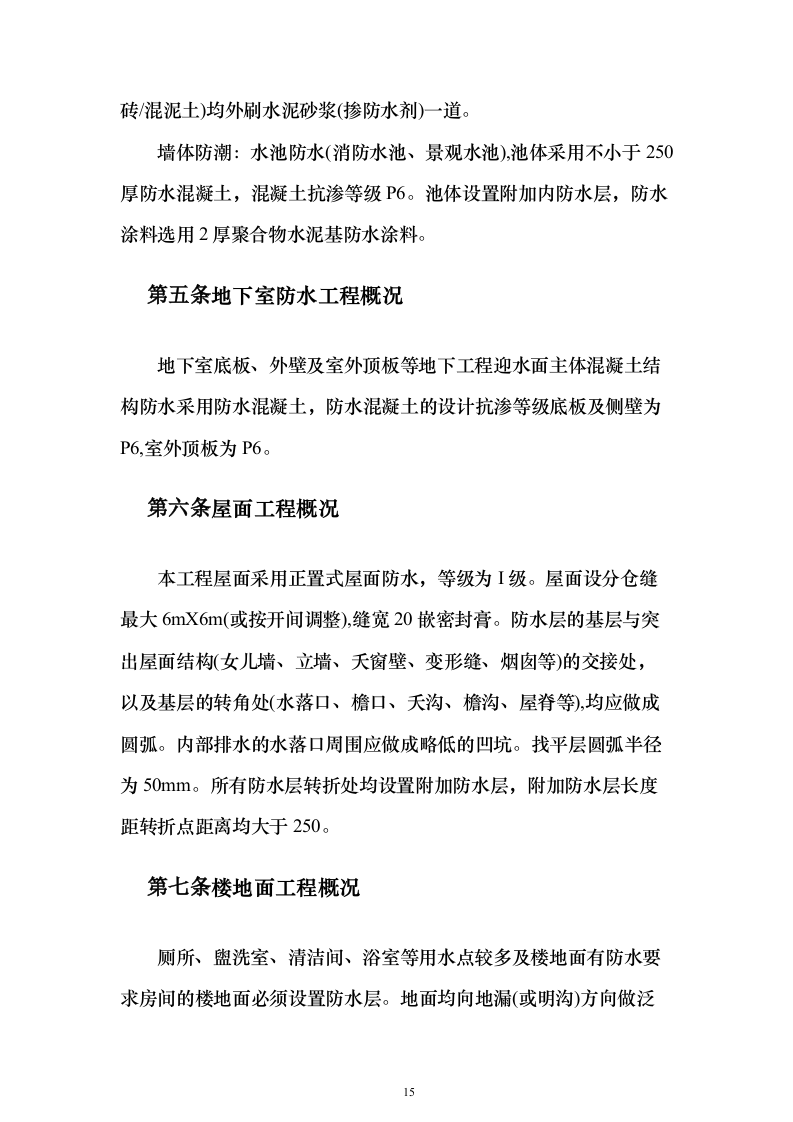

综合体育馆工程建设工程施组投标方案(936页)(2024年修订版).docx 第15页
剩余926页未读, 下载浏览全部
综合体育馆工程建设工程施组投标方案 目录 第一章 工程概况及控制目标 9 第一节 项目组成 9 第二节 工程地点 9 第三节 工程概况 9 第一条 结构设计概况 10 第二条 建筑设计概况 13 第三条 墙体工程概况 14 第四条 防水工程概况 14 第五条 地下室防水工程概况 15 第六条 屋面工程概况 15 第七条 楼地面工程概况 15 第八条 消防设计概况 18 第九条 基坑围护结构概况 19 第十条 节能工程概况 20 第十一条 钢结构设计概况 20 第十二条 安装工程概况 21 第四节 控制目标 28 第一条 工程质量目标 28 第二条 现场管理目标 29 第三条 安全生产目标 29 第五节 工程主要特点 30 第一条 施工组织特点 30 第二条 施工技术特点和难点 31 第三条 桩基组织施工及土方开挖关键施工技术 31 第四条 地下室大体积混凝土测温控温技术 32 第五条 塔吊基础 32 第六条 后浇带施工技术 32 第七条 文明施工施标准化的技术应用 32 第八条 质量的控制技术 33 第九条 高大支模架施工技术 33 第二章 施工总体布置 34 第一节 施工布置原则 34 第二节 施工总体规划 35 第一条 工程特点 35 第二条 施工规划 35 第三节 施工准备 39 第一条 工程设备材料采购计划 41 第四节 施工组织机构 55 第一条 基础管理层 55 第二条 项目作业层 55 第三条 项目组织机构体系 56 第四条 项目组织机构职责 56 第五节 交通组织 79 第一条 交通环境概述 79 第二条 运输交通组织 80 第三条 周边流量调查及分析 80 第四条 场外交通组织 81 第五条 场内交通组织 81 第六条 交通组织保证措施 82 第七条 现场交通安全文明保证措施 83 第六节 BIM技术应用与管理 85 第一条 BIM技术应用与管理 85 第二条 本项目建立基于BIM应用的施工管理模式和协同工作机制 91 第三条 人员职责 94 第四条 建立施工模型 96 第五条 细化设计 97 第六条 成本管理与控制 98 第七条 施工过程控制 99 第八条 质量安全监制 100 第三章 针对本工程招标人特殊要求的技术措施 102 第一节 施工计划 102 第一条 施工计划编制说明 102 第二条 施工进度计划 102 第三条 施工进度保证措施 102 第四条 主要施工机械进场计划 103 第五条 劳动力安排计划 104 第二节 施工总平面布置设计 113 第一条 施工平面布置内容 113 第二条 临时设施落实情况 117 第三节 主要分部分项工程施工方案和重点、难点分析及对策措施 121 第一条 施工测量定位方案 121 第二条 桩基工程施工专项方案 126 第三条 土方开挖及回填土专项方案 174 第四条 地下室施工专项方案 206 第五条 大体积砼施工专项方案 259 第六条 防水,防渗专项方案 276 第七条 主体工程施工方案 290 第八条 装饰工程施工方案 304 第九条 屋面工程施工方案 322 第十条 幕墙专项施工方案 330 第十一条 安装工程施工方案 344 第十二条 塔吊专项施工方案 448 第十三条 塔吊操作施工及防碰撞措施 456 第十四条 模板支架专项方案 462 第十五条 高大支模架专项施工方案 471 第十六条 脚手架专项施工方案 471 第十七条 临时用电专项方案 478 第十八条 临时用水专项方案 492 第十九条 建筑节能专项施工方案 499 第二十条 室外辅助工程(市政、景观)专项方案 531 第二十一条 实测实量施工管理方案 558 第二十二条 钢结构工程专项施工方案 581 第二十三条 劲性砼的密实性控制方案 621 第四节 主要材料半成品质量控制措施 622 第一条 钢筋工程 622 第二条 混凝土工程 622 第三条 地面与楼面工程 622 第四条 门窗装修工程 623 第五条 抹灰工程 624 第六条 油漆涂料工程 625 第五节 确保工程质量的技术组织措施 625 第一条 施工管理体系的建立 625 第二条 施工组织设计编制、图纸会审、技术交底工作 631 第三条 材料质量的控制把关工作 632 第四条 技术资料的整理控制 638 第五条 工程质量奖罚制度 641 第六条 季节性施工技术措施 655 第七条 创优质工程计划与措施 660 第八条 绿色科技示范工地计划具体措施 677 第九条 样板先行实施措施 687 第六节 确保安全生产的技术组织措施 687 第一条 安全目标 687 第二条 安全保证体系 688 第三条 项目经理部岗位安全职责 689 第四条 安全生产规章制度 692 第五条 安全保证措施 703 第六条 职业健康与安全管理 712 第七条 项目各阶段的风险分析例表及预防应对措施 719 第八条 高空作业施工(钢结构吊装与拼装)安全管理措施 778 第七节 确保文明施工的技术组织措施 791 第一条 文明施工目标 791 第二条 文明施工组织机构 792 第三条 确保文明施工的措施 793 第四条 绿色施工管理措施 794 第五条 临时消防解决方案及管理措施 795 第六条 争创浙江省安全生产文明施工标准化工地管理措施 797 第七条 现场安全、文明施工标准化设计 806 第八条 现场防尘喷淋系统 811 第九条 门禁系统 811 第十条 工具化管理 812 第十一条 噪声与震动控制 812 第八节 确保工期的技术组织措施 813 第一条 关键线路控制要点及工期保证措施 815 第二条 工期进度计划优化措施 838 第九节 总包现场管理措施 846 第一条 总承包管理(质量、安全、进度管理措施) 846 第二条 现场配合管理 857 第三条 总包单位对分包工程、各专业的管理和服务措施 860 第四条 总承包服务承诺及保证措施 868 第五条 总包单位可以提供的便利条件 869 第六条 总包单位职责 869 第十节 总包与业主、设计、监理的组织协调及配合措施 870 第一条 与业主的配合 870 第二条 配合业主做好与设计的配合 871 第三条 与监理的配合 874 第十一节 公司VIS视觉识别系统 879 第十二节 地下管线、地上设施的保护、加固措施 884 第一条 地上设施的保护 885 第十三节 新材料、新技术、新工艺的应用 886 第十四节 建筑围护结构节能措施 887 第十五节 成品保护管理办法及相关措施 893 第一条 一般要求 893 第二条 分部分项工程专项保护措施 894 第十六节 工程维保服务内容措施及售后服务 897 第一条 工程回访 897 第二条 工程保修方案 898 第三条 保修制度 900 第四条 保修工作管理 900 第五条 保修人员安排 902 第十七节 施工工地保安及防盗措施 910 第十八节 工程重点分析和合理化建议 911 工程概况及控制目标 项目组成 工程名称:综合体育馆工程建设工程建设单位:师范大学 设计单位:大学建筑设计研究院(集团)有限公司勘察单位:岩土工程勘察设计研究院有限公司 工程地点 本工程位于学校内。区块基地为较规整的梯形地块,本次设计范围西至保宁路,南临永州路,同时南侧有市政地铁口。基地北侧为已建体育场,东侧为景观河道及已建教学区。 工程概况 工程包括体育比赛馆、体育中心和游泳馆、网球馆。 本工程为高等学校建筑,建筑设计使用年限为50年,结构耐久性年限为50年。基地总面积41250平方米,地上建筑面积39350平方米(含架空层建筑面积1758平方米),,地下建筑面积19356平方米,总建筑面积63760平方米(含架空层建筑面积1758平方米)。体育比赛馆的结构安全等级为一级,其余单体均为二级。主要结构类型为现浇钢筋混凝土框架结构。抗震设防烈度为:6度设防。建筑类别为:三类普通建筑。建筑耐火等级为:地上高层建筑耐火等级为二级,地下建筑(室)耐火等级为一级。本地块不做人防设施。屋面防水等级:I级。地下室防水等级:本工程的地下车库防水等级为二级,体育中心地下(不含车库)为一级,网球馆地下为一级,游泳馆地下防水等级为二级,抗渗等级P6。工程性质:公共建筑。高程系统为85国家高程复测标准。坐标系为坐标系。 结构设计概况 工程包括体育比赛馆、体育中心和游泳馆、网球馆。体育比赛馆地上4层,地下1层,高28.524米。体育中心地上左侧单体2层,高15.656米;中间单体4层,高23.155米;右侧单体5层,21.60米;地下均为一层。游泳馆地上4层,地下1层,高16.47米。网球馆地上5层,地下1层,高23.37米。结构体系为框架结构。体育比赛馆抗震等级为二级,其余为三级。 本工程±0.000相当于85国家高程标高:体育比赛馆6.25,体育中心和游泳馆5.6,网球馆5.5。 本工程采用钻孔灌注桩和预应力混凝土管桩。其中体育比赛馆的工程桩以6-2层作为桩端持力层,体育中心的工程桩以4-2、6-1、6-2层作为桩端持力层,游泳馆以6-1、6-2层作为桩端持力层,网球馆以6-2层为桩端持力层。 混凝土强度等级: 序号 构架名称及范围 混凝土强度等级 防水混凝土的抗渗等级或其他要求 1 垫层 C15 2 桩 C35 3 有外防水承台、地梁、底板/顶板、地下室外墙、屋顶梁/板 C35 抗渗等级:P6 4 填充墙构造柱、过梁、系梁 C25 一 5 主楼梁、板、柱、墙 C35 一 附注:地下室底板、地下室外墙及在室外地坪以下的地下室顶板的混凝土 各部位砌体、砂浆材料及强度: 墙厚及部位外墙、卫生间及浴室隔墙其余材料烧结页岩多孔砖,混合砂浆采用:RM7.5(预拌砂浆)B07级蒸压砂加气混凝土砌块,采用配套专用粘结剂 钢筋: 钢筋种类:HPB300级钢筋、HRB400级;埋件钢材用Q235B级钢,吊钩、吊环应采用HPB300级钢筋,严禁采用冷加工钢筋。吊环埋入混凝土的深度不应小于30d,并应焊接或绑扎在钢筋骨架上。抗震等级为一、二、三级的框架和斜撑构件(含梯段),其纵向受力钢筋采用普通钢筋时,钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25;且钢筋的屈服强度实测值与屈服强度标准值的比值不应大于1.3;钢筋在最大拉力下的总伸长率实测值不应小于9%。钢筋的强度标准值应具有不小于95%的保证率。钢筋符号中为带E钢筋。HPB300级钢筋采用E43型焊条,HRB级钢筋采用E50型焊条。钢结构: 本工程所采用钢材、焊接材料、高强度螺栓等,均应符合《钢规》第三章相关要求。 钢材:屋盖所用钢管,材质为Q345B,其化学成分和力学性能质应符合《低合金高强度结构钢》(GB1591-2008)的规定。钢板材、锚栓采用Q345B,其化学成分和力学性能应符合和《低合金高强度结构钢》(GB1591)的规定。除工程图中明确注明者外,连接节点或连接板的钢材应具有不低于被连接构件相同牌号及等级的钢材性能指标。对于板件厚度≥40mm的钢板,应符合国家标准《厚度方向性能钢板》(GB/T5313-2010)中关于Z15级的断面收缩指标和含硫量不超过0.01%的要求。对于有Z向性能要求的钢板应逐张进行超声波检验,检验方法按GB/T2970的规定,其检验级别按Ⅱ级。 所有钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85;并应有明显的屈服台阶,且伸长率应大于20%;钢材应有良好的焊接性和合格的冲击韧性,满足《建筑抗震设计规范》(GB50011-2010)的要求。各类混凝土构件的环境类别详见下表: 结构部位 环境类别 墙、板、壳(mm) 梁(mm) 柱(mm) C25~C50 C25~C50 C25~C50 正负零以上 — 15 20 20 正负零一下 二a 20 25 25 地下室 外墙迎 水面 二a 50 50 50 水池、水箱 二b 25 35 35 注:1、基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm;当无垫层时不应小于70mm。 2、迎水墙面钢筋保护层厚度不应小于50mm,并应在保护层内配,8@150网片。当采取有效的表面防护措施时,混凝土保护层厚度可适当减少(当建筑施工图中要求做20厚M10水泥砂浆粉刷后,再粘贴防水卷材或涂防水涂料时,保护层可做30mm)。 建筑设计概况 本工程位于学校内。区块基地为较规整的梯形地块,本次设计范围西至保宁路,南临永州路,同时南侧有市政地铁口。基地北侧为已建体育场,东侧为景观河道及已建教学区。工程包括体育比赛馆、体育中心和游泳馆、网球馆。基地总面积41250平方米,地上建筑面积39350平方米(含架空层建筑面积1758平方米),地下建筑面积19356平方米,总建筑面积63760平方米(含架空层建筑面积1758平方米)。 墙体工程概况 外墙、卫生间及浴室隔墙采用:烧结页岩多孔砖,容重≤12kn/m3,混合砂浆采用:RM7.5(预拌砂浆)。其余采用:B07级蒸压砂加气混凝土砌块,容重≤7.5kn/m3,采用配套专用粘结剂。 防水工程概况 外墙面防水:外墙面防水层合理使用年限为15年。页岩砖按设防要求防水层做法为15厚1:3水泥砂浆找平(掺防水剂),再做外饰面层。外墙转角、接缝、洞口部位均应按规范要求加强防水处理。石材幕墙背衬石膏板部位在石材龙骨内部做1.5厚镀锌钢板防水,并涂环氧锌黄底漆加丙烯酸聚氨酯面漆。突出外墙的横向线脚、窗台、挑板等出挑构件上部与墙交接处应做成小圆角并向外找坡不小于3%,以利于排水,且下部应做滴水槽。外门窗四周的墙体与门窗框之间应采用发泡聚氨酯等柔性材料填塞严密,且最外表的饰面层与门窗框之间应留约7X7的凹槽,并满嵌耐候防水密封膏。所有外墙(页岩砖/混泥土)均外刷水泥砂浆(掺防水剂)一道。 墙体防潮:水池防水(消防水池、景观水池),池体采用不小于250厚防水混凝土,混凝土抗渗等级P6。池体设置附加内防水层,防水涂料选用2厚聚合物水泥基防水涂料。 地下室防水工程概况 地下室底板、外壁及室外顶板等地下工程迎水面主体混凝土结构防水采用防水混凝土,防水混凝土的设计抗渗等级底板及侧壁为P6,室外顶板为P6。 屋面工程概况 本工程屋面采用正置式屋面防水,等级为I级。屋面设分仓缝最大6mX6m(或按开间调整),缝宽20嵌密封膏。防水层的基层与突出屋面结构(女儿墙、立墙、夭窗壁、变形缝、烟囱等)的交接处,以及基层的转角处(水落口、檐口、夭沟、檐沟、屋脊等),均应做成圆弧。内部排水的水落口周围应做成略低的凹坑。找平层圆弧半径为50mm。所有防水层转折处均设置附加防水层,附加防水层长度距转折点距离均大于250。 楼地面工程概况 厕所、盥洗室、清洁间、浴室等用水点较多及楼地面有防水要求房间的楼地面必须设置防水层。地面均向地漏(或明沟)方向做泛水,排水坡度为1%。卫生间在地漏2米范围内向地漏处找1%坡(卫生间楼地面较相应室内楼地面标高降20mm,当卫生间内地漏距卫生间门小于2米时,高差大于20部分以缓坡过度)。地漏四周设置加强防水层,宽度为150。防水层在地漏收头处,应用合成高分子密封胶进行防水密封。楼地面铺设防水层时,在管道穿过楼板面四周设1.5厚聚合物水泥防水涂料,防水材料应向上铺涂,并超过套管上口。阴阳角和管道穿过楼地面的根部应增加铺涂防水涂料附加防水层。加强层的尺寸,墙面与楼地面交接处,宽度和高度均不小于100;穿过楼板的套管,在管体的粘结高度不小于20,平面宽度不小于150mm。用于热水管道防水处理的防水材料和辅料,应具有相应耐热性能。室外走廊、平台(下方无房间)等,地面向排水方向做泛水。防水层为2厚聚合物水泥基防水涂料,四周墙体处翻起楼层完成面300。 3.8门窗工程概况 1、所注洞口尺寸均未包括粉刷厚度所有最终尺寸以现场实测为准门窗数量均以现场实数为准。2、所采用窗型材选用铝合金,具体做法参照图集《铝合金节能门窗》(03J603-2)。3、门窗在定货和加工前必须对予留洞口实际尺寸进行复核无误后方可按本表定货在施工误差允许范围内按实际设计强度,同业主、厂商共同商定尺寸为准。4、门窗玻璃厚度框料断面尺寸由供应厂商做抗风压计算,经测试符合规定标准值,并经现场测量洞口尺寸无误后,严格遵守《建筑玻璃应用技术规程》(JGJ113-2009)及《建筑安全玻璃管理规定》发改运行[2003]2116号及主管部门的有关规定。5、如 无特殊注明,所有外窗均采用隔热铝型材中空玻璃[6中透光Low-e+12A+6透明],K=2.50W/(m².K),外墙门窗的气密性为6级(1.5≥ql>1.0m3/(m.h);4.5≥q2>3.0m3/(m2.h),外窗的水密性为4级(350≤△P[Pa]<500),外窗的抗风压为4级(2.5≤P3[kPa]<3.0).(门窗分级按《建筑外门窗气密、水密、抗风压性能分级及检测方法》(GB/T7106-2008)选用)。6、门窗玻璃需要使用安全玻璃的部位应满足《建筑安全玻璃管理规定》发改运行[2003]2116号第六条的规定,下列部位必须使用安全玻璃:a.面积大于0.9平米的窗玻璃或玻璃底边离最终装修面小于500mm的落地窗;b.幕墙(全玻幕除外);c.楼梯、阳台、平台走廊的栏板和中庭内拦板;d.公共建筑物的出入口、门厅等部位;e.易遭受撞击、冲击而造成人体伤害的其他部位(是指《建筑玻璃应用技术规程》JGJ113和《玻璃幕墙工程技术规范》JGJ102所称的部位);f.所有门玻璃、安全玻璃选用6厚钢化玻璃,幕墙采用隔热铝型材+[6中透光Low-e+12A+6透明]中空玻璃,K=2.50W/(m2.K)幕墙的气密性为4级,开启部分(1.5≥qL>0.5m3/(m.h), 固定部分0.5<qA≤1.2m3/(m2.h);幕墙水密性为3级(开启部分为(500≤△P[Pa]<700),固定部分1000≤△P[Pa]<1500);抗风压性能为4级(2.5≤P3[kPa]<3.0);(幕墙分级按《建筑幕墙》(GB/T21086-2007)选用)。7、所有电动排烟窗开启角度大于等于70度。8、本工程铝合金窗采用不低于80系列断桥隔热系统;门及门连窗采用不低于100系列断桥隔热系统。 消防设计概况 根据建筑设计防火规范,体育比赛馆为局部设有夹层的单层公建(夹 层顶板标高为20.60米,其高度小于24.00米),按多层建筑进行防火设计。体育中心和游泳馆、网球馆、垃圾房建筑高度均小于24.00米,按多层建筑进行防火设计。地上建筑耐火等级为二级;地下室耐火等级为一级。本工程共设置2处消防车出入口,将基地内的消防环道与外部城市道路连通,分别位于基地东侧与基地北侧。本工程与周围建筑防火间距满足规范要求。单体之间:所有建筑单体间间距均满足规范要求,其中建筑之间距离均大于6米。体育比赛馆、体育中心及游泳馆、网球馆周边均设置消防环通车道,车道净高最小为4m;转弯半径≥9m。在地下建筑上设有消防通道时,地下室的顶板荷载满足要求。外墙及卫生间、淋浴间的周边隔墙采用200/100厚烧结页岩多孔砖,内墙为200/100厚蒸压加气砼砌块,地下室墙体为烧结页岩多孔砖,体育比赛馆倾斜部分外墙为石膏板轻质隔墙。楼板为现浇钢筋混凝土,不小于100厚,疏散楼梯为现浇整体式钢筋混凝土楼梯,梯板(平台板)不小于100厚。地下部分的建筑耐火等级为一级。防火墙、承重墙为耐火极限不低于不燃烧体3.00h;楼梯间的墙、电梯井的墙为耐火极限不低于不燃烧体2.00h;非承重外墙、疏散走道两侧的隔墙为耐火极限不低于不燃烧体1.00h;房间隔墙为耐火极限不低于不燃烧体 0.75h;钢筋混凝土柱为耐火极限不低于不燃烧体3.00h;钢筋混凝土梁为耐火极限不低于不燃烧体2.00h;楼板、疏散楼梯、屋顶承重构件为耐火极限不低于不燃烧体1.50h;吊顶为耐火极限不低于不燃烧体0.25h。地上部分的建筑耐火等级为二级。防火墙为耐火极限不低于不燃烧体3.00h;承重墙为耐火极限不低于不燃烧体2.50h;楼梯间的墙、电梯井的墙为耐火极限不低于不燃烧体2.00h;非承重外墙、疏散走道两侧的隔墙为耐火极限不低 于不燃烧体1.00h;房间隔墙为耐火极限不低于不燃烧体0.5h;钢筋混凝土柱为耐火极限不低于不燃烧体2.50h;钢筋混凝土梁为耐火极限不低于不燃烧体1.50h;楼板、疏散楼梯、屋顶承重构件为耐火极限不低于不燃烧体1.00h;吊顶为耐火极限不低于难燃烧体0.25h。 基坑围护结构概况 本工程为工程建设工程基坑围护。体育中心开挖深度为6.15米,体育馆开挖深度为4.95米,网球馆开挖深度为4.65米,游泳馆开挖深度为4.9米(局部开挖深度为6.25米)。基坑结合各边场地情况分类围护,排桩+拉锚、排桩+支撑、重力坝、双排桩等围护形式。坑内留坡采用1:5放坡开挖。本基坑均为一层地下室,基坑开挖面积约21235m2;本工程场地整平后,绝对标高为5.000m;根据基坑的开挖深度和周边保护对象,本基坑南侧靠近地铁及西侧靠近d900上水管一侧安全等级为二级,其余安全等级均为三级。 3.11幕墙工程概况 玻璃幕墙窗均采用6中透光Low-E+12空气+6透明中空玻璃,传热系数为2.60w/(m2·K),幕墙的气密性不低于《建筑幕墙》(GB/T21086-2007) 规定的3级。 节能工程概况 本工程公共建筑部分所属的地区为冬冷夏热地区。屋面保温采用岩棉板;外墙采用岩棉板;架空楼板采用岩棉板;地下室外墙采用挤塑聚苯板。门窗采用透明中空玻璃:6中透光Low-E+12空气+6透明,热传导系数为2.6 w/(m2·K)。 钢结构设计概况 本工程结构的设计使用年限为50年,体育比赛馆的结构安全等级为一级,其余单体均为二级。 屋盖所用钢管,材质为Q345B,其化学成分和力学性能质应符合《低合金高强度结构钢》(GB1591-2008)的规定。钢板材、锚栓采用Q345B,其化学成分和力学性能应符合和《低合金高强度结构钢》(GB1591)的规定。对于板件厚度≥40mm的钢板,应符合国家标准《厚度方向性能钢板》(GB/T5313-2010)中关于Z15级的断面收缩指标和含硫量不超过0.01%的要求。对于有Z向性能要求的钢板应逐张进行超声波检验,检验方法按GB/T2970的规定,其检验级别按Ⅱ级。所有钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85;并应有明显的屈服台阶,且伸长率应大于20%;钢材应有良好的焊接性和合格的冲击韧性,满足《建筑抗震设计规范》(GB50011-2010)的要求。 安装工程概况 工程建设工程位于学校内。包括体育比赛馆、体育中心、游泳馆、网球馆。 安装工程包含建筑电气、智能建筑、建筑给排水、通风与空调4个分部工程。电梯、变配电、一卡通门禁及消费POS系统、停车管理系统、移动体育设施等不在本次招标范围内。 1、建筑电气 本工程建筑电气包括室外电气、供电干线、电气照明、电气动力、防雷及接地4个子分部。范围:除体育中心地下一室变电所高配内的高低压 柜(1AH1~3、2AH1~3、1ANI~10、2AN1~10)、变压器(1TM、2TM)、10KV电缆、变电所电力综合自动化系统外的所有工程内容,包括供配电、照明、球场专业照明、消防自动报警、电气火灾报警以及室外路灯、景观照明、景观给排水、低压电缆线路等。 室外电气:景观照明负荷采用380/220V低压电源供电,电源由市政引来,照明负荷由照明配电箱分路集中控制。采用TN-C-S保护接地制。庭院景观照明、夜景及里面泛光照明、广告照明、标识等照明负荷,在照明总箱处预留照明回路。 供电干线:低压配电系统采用树干式与放射式相结合的方式供电至用电点。对于单台容量较大的负荷或重要负荷采用放射式供电;对于照明及一般负荷采用树干式与放射式相结合的供电方式。 电气照明:公共走廊灯具采用分区控制结合节能开关控制。各功能房间采用就地翘板开关控制公共卫生间、淋浴间,部分门厅采用LED灯具, 其它区域均采用格栅灯。办公室、会议室、门厅等房间采用高光效嵌入式直管型T5三基色荧光灯和节能荧光筒灯。水泵房、空调机房、风机房、地下车库等场所采用荧光灯。水泵房及其他潮湿场所采用防潮型荧光灯具。 配电间、消防泵房、消防控制室等重要机房应设置应急照明。疏散走道及疏散楼梯设置应急疏散指示灯。 防雷及接地:本建筑采用铝合金板屋面,故利用金属屋面作为接闪器;利用建筑物钢筋混凝土柱子或剪力墙内两根D16以上的主筋通长焊接、绑扎作为引下线,引上线上端与避雷带焊接下端与接地装置焊接;为防侧击雷及改善建筑物内电磁环境,利用作为引下线的主钢筋与每两层结构外圈梁主钢筋、楼板钢筋网做等电位联结,外墙的金属门窗、阳台栏杆应与上下圈梁电气连接形成法拉第笼作等电位联结,并构成建筑物的初级屏蔽网;本工程采用综合接地的方法,将防雷接地、保护接地、变压器中性点工作 接地、柴油发电机接地、电梯机房、消防安防控制室、IT机房等的接地共用统一接地极。接地电阻不大于1欧,否则补做接地极。 2、建筑给排水 本工程给排水包括室内给水系统、室内排水系统、室内热水系统、室外给水系统、室外排水系统、卫生器具、建筑中水系统及雨水利用系统、游泳池及公共浴池水系统。范围:包括室内外的所有给水、排水、消防供水、热水以及太阳能设备、游泳馆泳池过滤设备、冷却塔等。 室内给水系统: 生活给水系统:8.400标高及以下利用市政管网压力直接供水,8.400标高以上采用水箱和变频供水泵组供水。其中绿地道路浇洒是由雨水回收处理后加压供水。在体育中心地下一层设置生活水泵房,供体育中心及体育比赛馆加压区生活用水。冷水干管及立管采用内衬塑热镀锌钢管,丝扣连接;支管采用建筑给水聚丙烯管道(PP-RS5),热熔连接。 消火栓系统:校区合用一套临时高压消防给水系统,消防泵设在游泳馆地下一层的消防水泵房内,从消防水池吸水。18T消防水箱及一套消防局部稳压设备设在体育中心屋顶。DN≥100及工作压力>1.0MPa时采用内外壁热镀锌无缝钢管,沟槽连接;DN<100采用内外壁热镀锌钢管,丝扣连接。喷淋系统:整个校区合用一套临时高压湿式自动喷水灭火系统。除不宜用水扑救的场所、净空高度大于12米的场所和小于5平方米卫生间外均设湿式自动喷水灭火系统。体育中心地下一层变电所设置七氟丙烷气体灭火系统。 室内热水系统:热水供应范围为游泳池池水加热,游泳馆淋浴,网球馆淋浴以及体育比赛馆的淋浴。游泳馆淋浴热水、池水加热采用太阳能热水供水系统,在太阳能不足时,辅以燃气锅炉提供热水作热媒间接换热提供热水。太阳能热水供水系统选择双罐强制循环间接加热系统,集热器集 中放置在体育中心屋面上,贮热水罐、供热水罐、热媒循环泵和热水循环泵均设在游泳馆地下一层的热交换机房。网球馆及体育比赛馆淋浴热水采用闭式集中热水供应系统,热媒采用燃气锅炉提供的高温热水。热水干管及立管采用内衬塑热镀锌钢管,丝扣连接;热水支管采用建筑给水聚丙烯管道(PP-RS3.2)相应管件,热熔连接。 室内排水系统: 排水:室内排水均采用污、废水分流制。原则上底层污、废单独排出。卫生间设专用通
