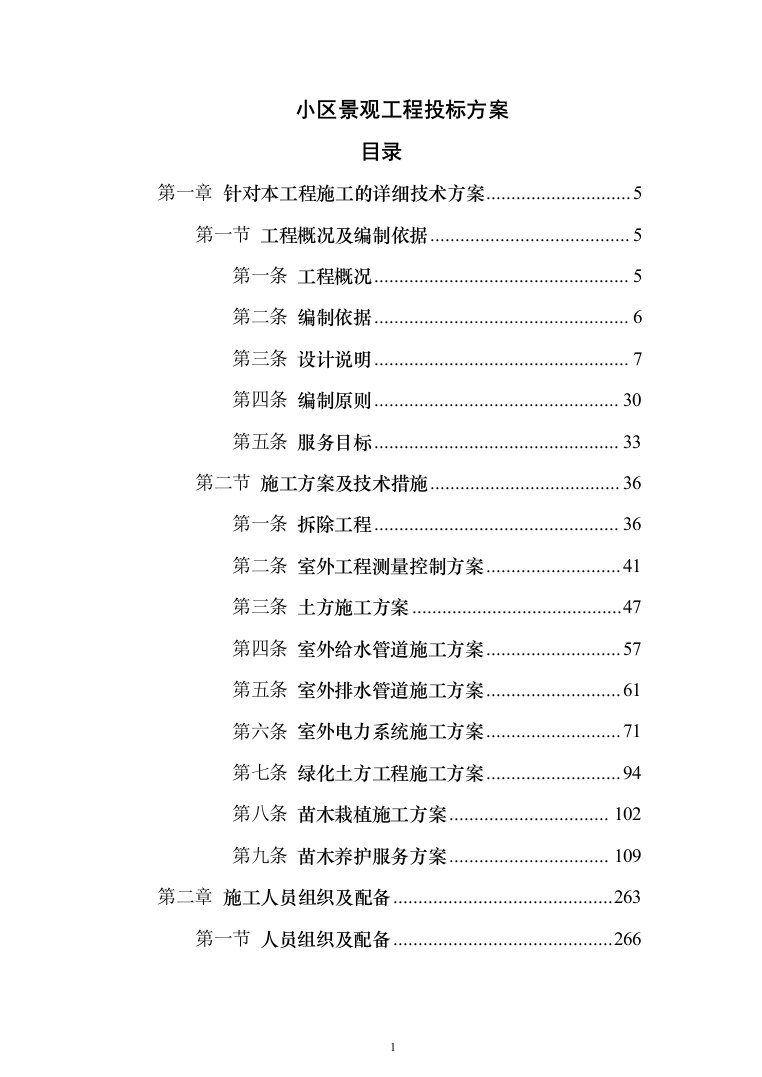

小区景观工程投标方案
目录
第一章
针对本工程施工的详细技术方案
5
第一节
工程概况及编制依据
5
第一条
工程概况
5
第二条
编制依据
6
第三条
设计说明
7
第四条
编制原则
30
第五条
服务目标
33
第二节
施工方案及技术措施
36
第一条
拆除工程
36
第二条
室外工程测量控制方案
41
第三条
土方施工方案
47
第四条
室外给水管道施工方案
57
第五条
室外排水管道施工方案
61
第六条
室外电力系统施工方案
71
第七条
绿化土方工程施工方案
94
第八条
苗木栽植施工方案
102
第九条
苗木养护服务方案
109
第二章
施工人员组织及配备
263
第一节
人员组织及配备
266

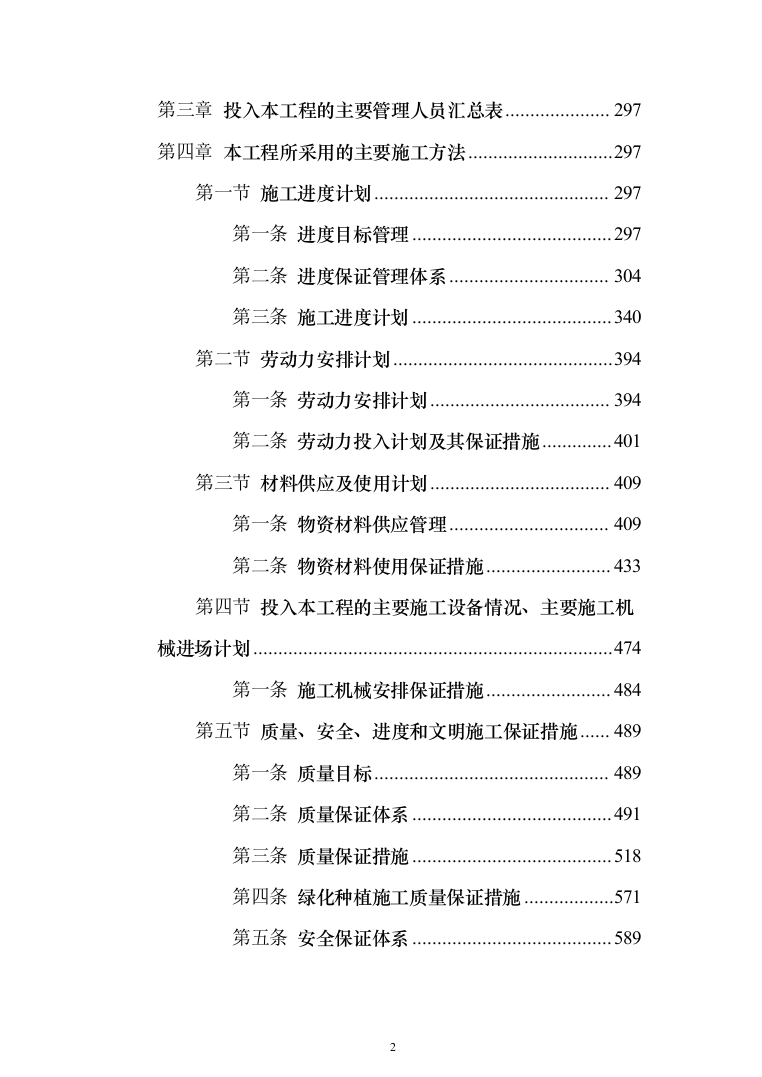

第三章
投入本工程的主要管理人员汇总表
297
第四章
本工程所采用的主要施工方法
297
第一节
施工进度计划
297
第一条
进度目标管理
297
第二条
进度保证管理体系
304
第三条
施工进度计划
340
第二节
劳动力安排计划
394
第一条
劳动力安排计划
394
第二条
劳动力投入计划及其保证措施
401
第三节
材料供应及使用计划
409
第一条
物资材料供应管理
409
第二条
物资材料使用保证措施
433
第四节
投入本工程的主要施工设备情况、主要施工机械进场计划
474
第一条
施工机械安排保证措施
484
第五节
质量、安全、进度和文明施工保证措施
489
第一条
质量目标
489
第二条
质量保证体系
491
第三条
质量保证措施
518
第四条
绿化种植施工质量保证措施
571
第五条
安全保证体系
589

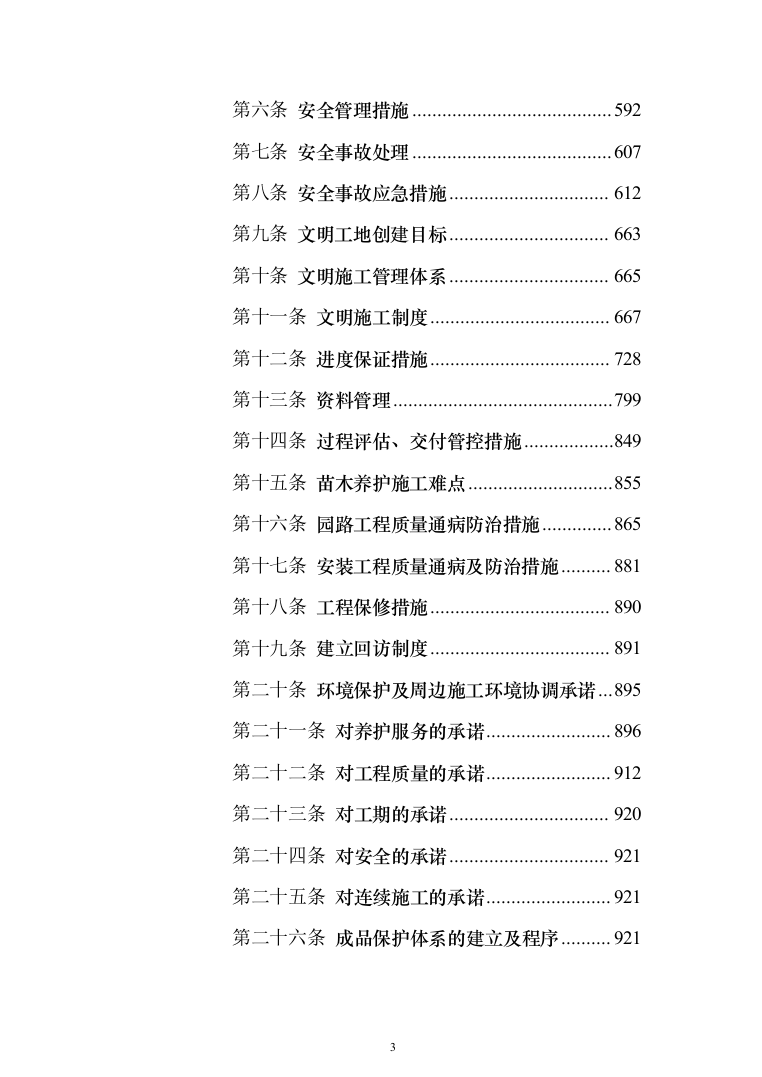

第六条
安全管理措施
592
第七条
安全事故处理
607
第八条
安全事故应急措施
612
第九条
文明工地创建目标
663
第十条
文明施工管理体系
665
第十一条
文明施工制度
667
第十二条
进度保证措施
728
第十三条
资料管理
799
第十四条
过程评估、交付管控措施
849
第十五条
苗木养护施工难点
855
第十六条
园路工程质量通病防治措施
865
第十七条
安装工程质量通病及防治措施
881
第十八条
工程保修措施
890
第十九条
建立回访制度
891
第二十条
环境保护及周边施工环境协调承诺
895
第二十一条
对养护服务的承诺
896
第二十二条
对工程质量的承诺
912
第二十三条
对工期的承诺
920
第二十四条
对安全的承诺
921
第二十五条
对连续施工的承诺
921
第二十六条
成品保护体系的建立及程序
921
第二十七条
成品保护组织机构
923
第二十八条
成品保护管理措施
924

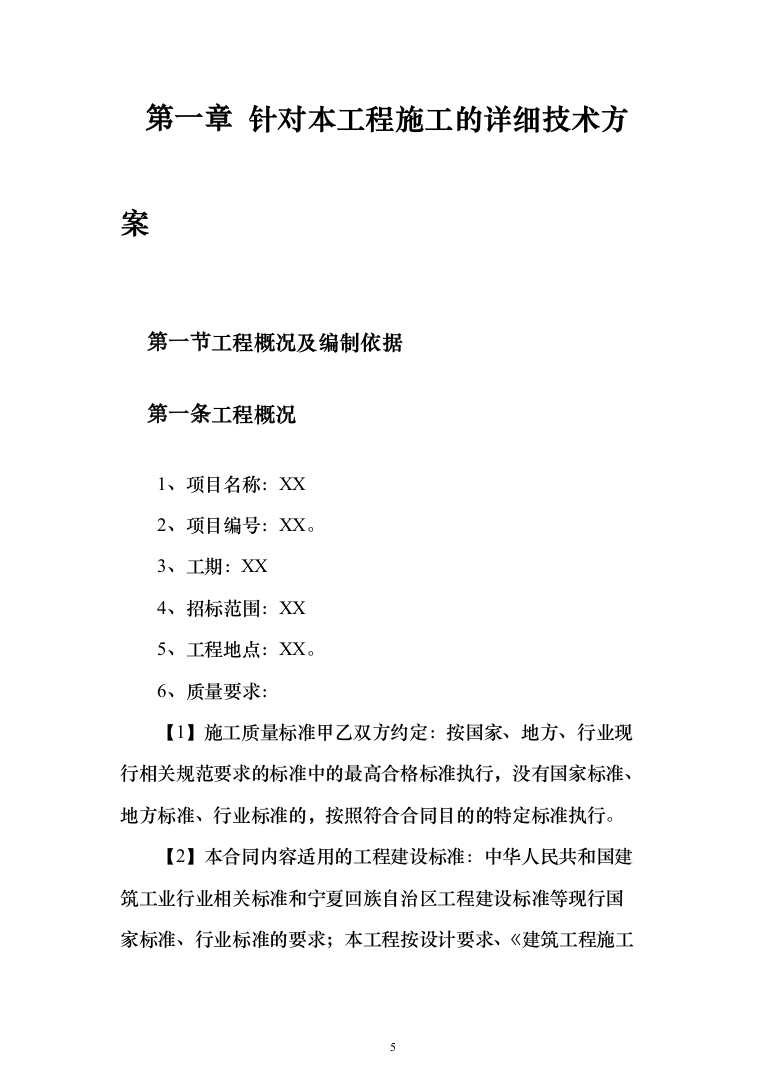

针对本工程施工的详细技术方案
工程概况及编制依据
工程概况
1、项目名称:XX
2、项目编号:XX。
3、工期:XX
4、招标范围:XX
5、工程地点:XX。
6、质量要求:
【1】施工质量标准甲乙双方约定:按国家、地方、行业现行相关规范要求的标准中的最高合格标准执行,没有国家标准、地方标准、行业标准的,按照符合合同目的的特定标准执行。
【2】本合同内容适用的工程建设标准:中华人民共和国建筑工业行业相关标准和宁夏回族自治区工程建设标准等现行国家标准、行业标准的要求;本工程按设计要求、《建筑工程施工质量验收统一标准GB50300-2013>的规定检验评定,同时还必须满足地方、行业主管部门、质量监督部门其他现行的有关法规及规范、政策规定;还需满足甲方《光耀天悦湾项目一期大区景观工程技术文件》

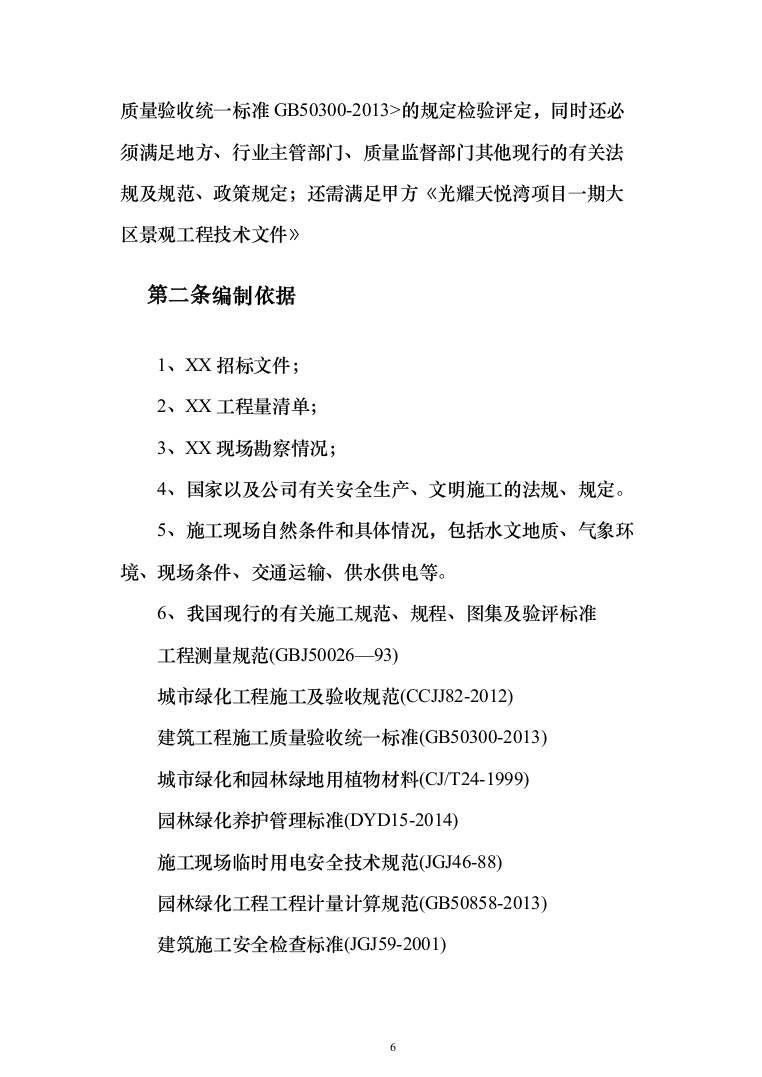

编制依据
1、XX招标文件;
2、XX工程量清单;
3、XX现场勘察情况;
4、国家以及公司有关安全生产、文明施工的法规、规定。
5、施工现场自然条件和具体情况,包括水文地质、气象环境、现场条件、交通运输、供水供电等。
6、我国现行的有关施工规范、规程、图集及验评标准
工程测量规范(GBJ50026—93)
城市绿化工程施工及验收规范(CCJJ82-2012)
建筑工程施工质量验收统一标准(GB50300-2013)
城市绿化和园林绿地用植物材料(CJ/T24-1999)
园林绿化养护管理标准(DYD15-2014)
施工现场临时用电安全技术规范(JGJ46-88)
园林绿化工程工程计量计算规范(GB50858-2013)
建筑施工安全检查标准(JGJ59-2001)

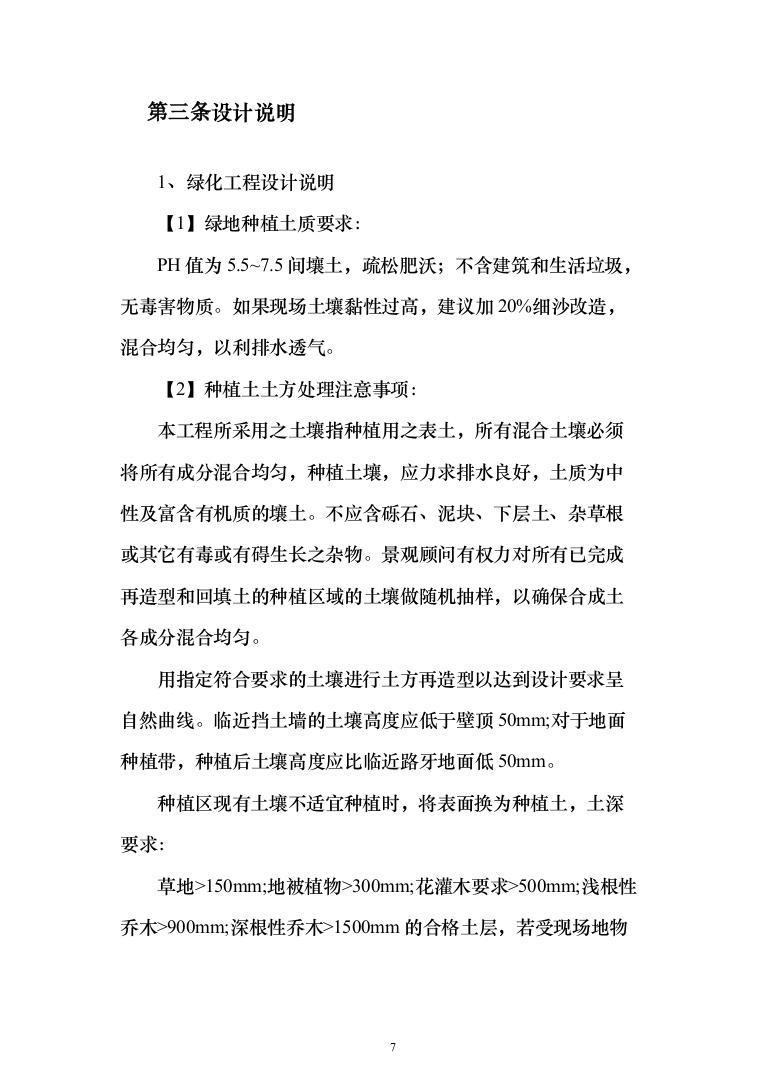

设计说明
1、绿化工程设计说明
【1】绿地种植土质要求:
PH值为5.5~7.5间壤土,疏松肥沃;不含建筑和生活垃圾,无毒害物质。如果现场土壤黏性过高,建议加20%细沙改造,混合均匀,以利排水透气。
【2】种植土土方处理注意事项:
本工程所采用之土壤指种植用之表土,所有混合土壤必须将所有成分混合均匀,种植土壤,应力求排水良好,土质为中性及富含有机质的壤土。不应含砾石、泥块、下层土
、
杂草根或其它有毒或有碍生长之杂物。景观顾问有权力对所有已完成再造型和回填土的种植区域的土壤做随机抽样,以确保合成土各成分混合均匀。
用指定符合要求的土壤进行土方再造型以达到设计要求呈自然曲线。临近挡土墙的土壤高度应低于壁顶50mm;对于地面种植带,种植后土壤高度应比临近路牙地面低50mm。
种植区现有土壤不适宜种植时,将表面换为种植土,土深要求:
草地>150mm;地被植物>300mm;花灌木要求>500mm;浅根性乔木>900mm;深根性乔木>1500mm的合格土层,若受现场地物条件限制,可依实与工程质量监理单位商定。

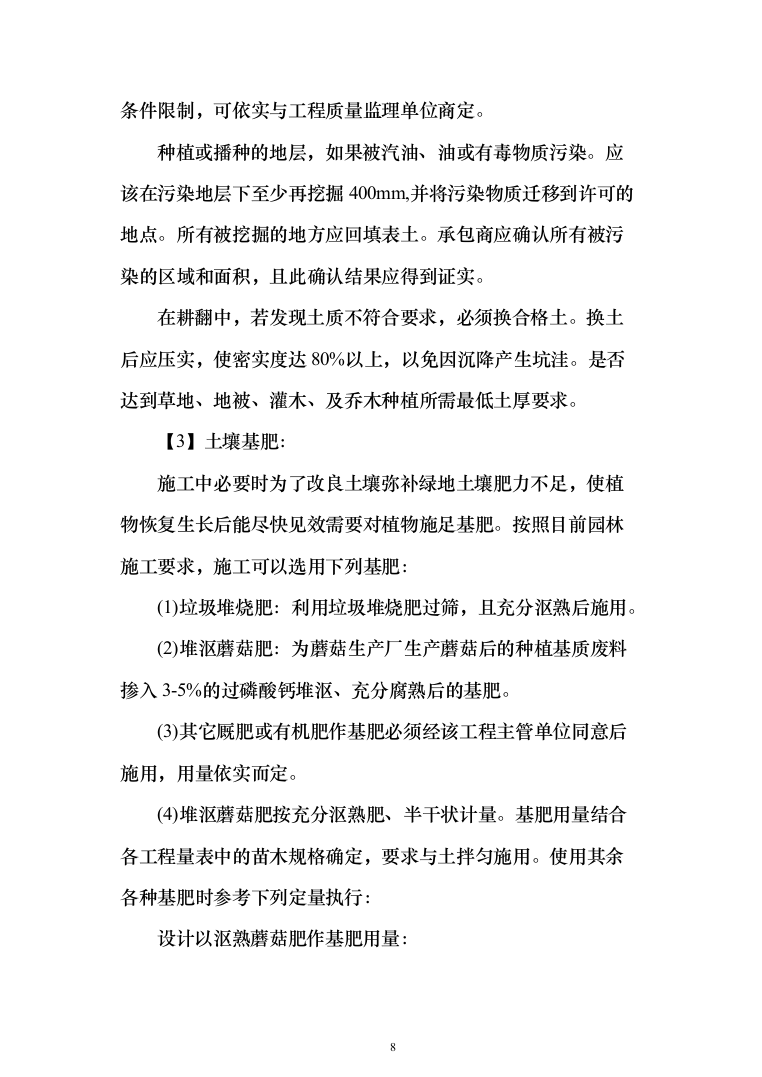

种植或播种的地层,如果被汽油、油或有毒物质污染。应该在污染地层下至少再挖掘400mm,并将污染物质迁移到许可的地点。所有被挖掘的地方应回填表土。承包商应确认所有被污染的区域和面积,且此确认结果应得到证实。
在耕翻中,若发现土质不符合要求,必须换合格土。换土后应压实,使密实度达80%以上,以免因沉降产生坑洼。是否达到草地、地被、灌木、及乔木种植所需最低土厚要求。
【3】土壤基肥:
施工中必要时为了改良土壤弥补绿地土壤肥力不足,使植物恢复生长后能尽快见效需要对植物施足基肥。按照目前园林施工要求,施工可以选用下列基肥:
(1)垃圾堆烧肥:利用垃圾堆烧肥过筛,且充分沤熟后施用。
(2)堆沤蘑菇肥:为蘑菇生产厂生产蘑菇后的种植基质废料掺入3-5%的过磷酸钙堆沤、充分腐熟后的基肥。
(3)其它厩肥或有机肥作基肥必须经该工程主管单位同意后施用,用量依实而定。
(4)堆沤蘑菇肥按充分沤熟肥、半干状计量。基肥用量结合各工程量表中的苗木规格确定,要求与土拌匀施用。使用其余各种基肥时参考下列定量执行:
设计以沤熟蘑菇肥作基肥用量:

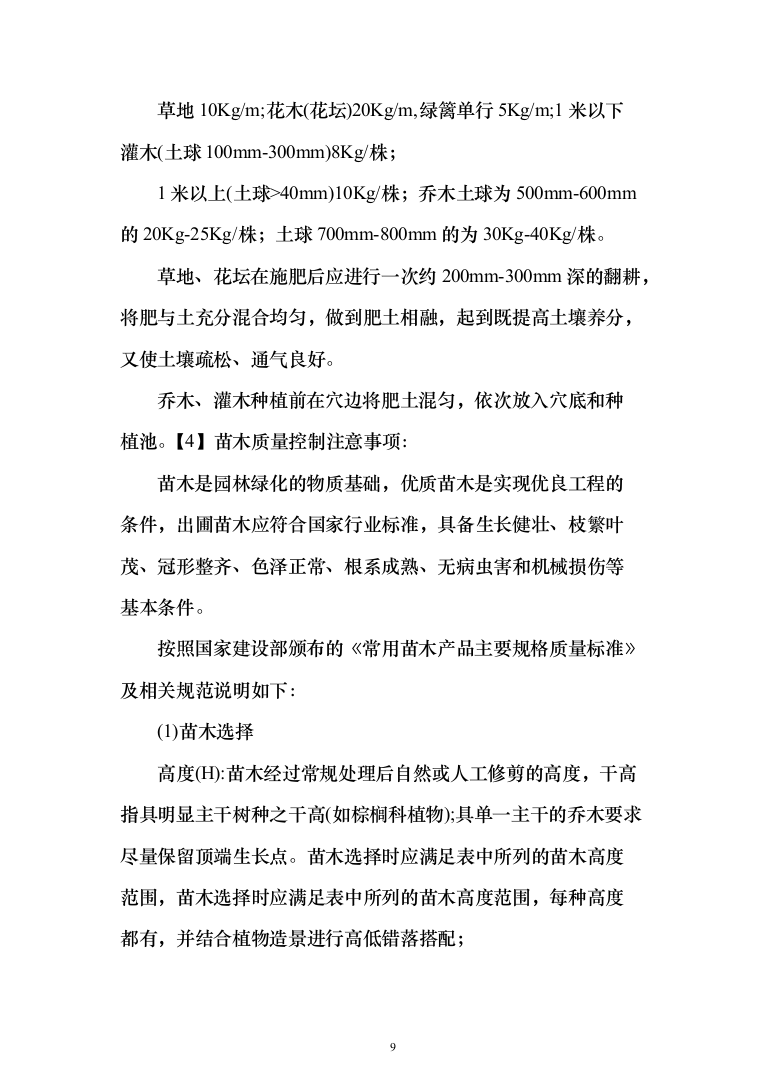

草地10Kg/m;花木(花坛)20Kg/m,绿篱单行5Kg/m;1米以下灌木(土球100mm-300mm)8Kg/株;
1米以上(土球>40mm)10Kg/株;乔木土球为500mm-600mm的20Kg-25Kg/株;土球700mm-800mm的为30Kg-40Kg/株。
草地、花坛在施肥后应进行一次约200mm-300mm深的翻耕,将肥与土充分混合均匀,做到肥土相融,起到既提高土壤养分,又使土壤疏松、通气良好。
乔木、灌木种植前在穴边将肥土混匀,依次放入穴底和种植池。【4】苗木质量控制注意事项:
苗木是园林绿化的物质基础,优质苗木是实现优良工程的条件,出圃苗木应符合国家行业标准,具备生长健壮、枝繁叶茂、冠形整齐、色泽正常、根系成熟、无病虫害和机械损伤等基本条件。
按照国家建设部颁布的《常用苗木产品主要规格质量标准》及相关规范说明如下:
(1)苗木选择
高度(H):苗木经过常规处理后自然或人工修剪的高度,干高指具明显主干树种之干高(如棕榈科植物);具单一主干的乔木要求尽量保留顶端生长点。苗木选择时应满足表中所列的苗木高度范围,苗木选择时应满足表中所列的苗木高度范围,每种高度都有,并结合植物造景进行高低错落搭配;

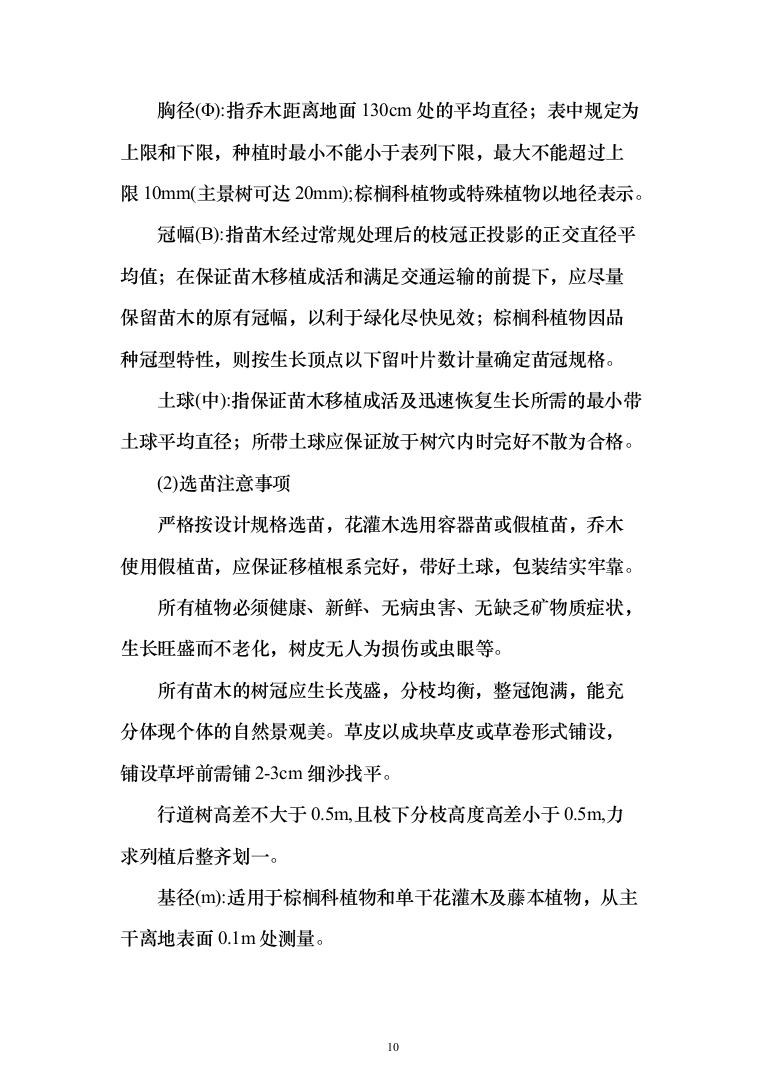

胸径(Φ):指乔木距离地面130cm处的平均直径;表中规定为上限和下限,种植时最小不能小于表列下限,最大不能超过上限10mm(主景树可达20mm);棕榈科植物或特殊植物以地径表示。
冠幅(B):指苗木经过常规处理后的枝冠正投影的正交直径平均值;在保证苗木移植成活和满足交通运输的前提下,应尽量保留苗木的原有冠幅,以利于绿化尽快见效;棕榈科植物因品种冠型特性,则按生长顶点以下留叶片数计量确定苗冠规格。
土球(中):指保证苗木移植成活及迅速恢复生长所需的最小带土球平均直径;所带土球应保证放于树穴内时完好不散为合格。
(2)选苗注意事项
严格按设计规格选苗,花灌木选用容器苗或假植苗,乔木使用假植苗,应保证移植根系完好,带好土球,包装结实牢靠。
所有植物必须健康、新鲜、无病虫害、无缺乏矿物质症状,生长旺盛而不老化,树皮无人为损伤或虫眼等。
所有苗木的树冠应生长茂盛,分枝均衡,整冠饱满,能充分体现个体的自然景观美。草皮以成块草皮或草卷形式铺设,铺设草坪前需铺2-3cm细沙找平。
行道树高差不大于0.5m,且枝下分枝高度高差小于0.5m,力求列植后整齐划一。
基径(m):适用于棕榈科植物和单干花灌木及藤本植物,从主干离地表面0.1m处测量。

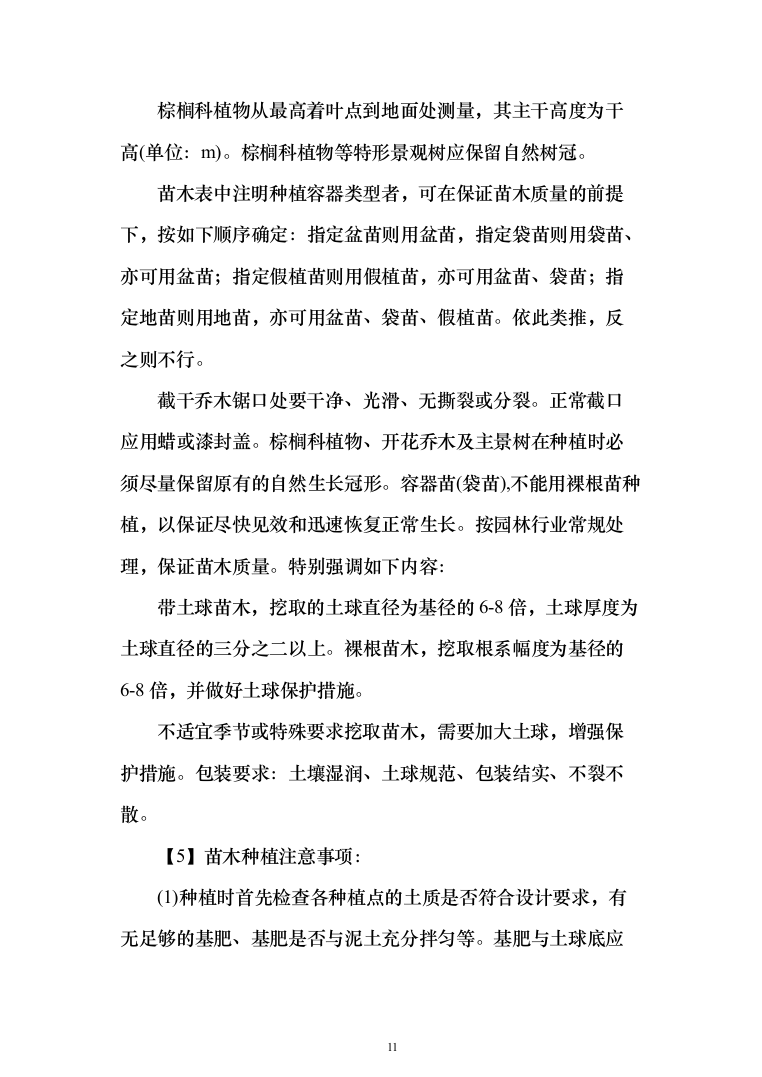

棕榈科植物从最高着叶点到地面处测量,其主干高度为干高(单位:m)。棕榈科植物等特形景观树应保留自然树冠。
苗木表中注明种植容器类型者,可在保证苗木质量的前提下,按如下顺序确定:指定盆苗则用盆苗,指定袋苗则用袋苗、亦可用盆苗;指定假植苗则用假植苗,亦可用盆苗、袋苗;指定地苗则用地苗,亦可用盆苗、袋苗、假植苗。依此类推,反之则不行。
截干乔木锯口处要干净、光滑、无撕裂或分裂。正常截口应用蜡或漆封盖。棕榈科植物、开花乔木及主景树在种植时必须尽量保留原有的自然生长冠形。容器苗(袋苗),不能用裸根苗种植,以保证尽快见效和迅速恢复正常生长。按园林行业常规处理,保证苗木质量。特别强调如下内容:
带土球苗木,挖取的土球直径为基径的6-8倍,土球厚度为土球直径的三分之二以上。裸根苗木,挖取根系幅度为基径的6-8倍,并做好土球保护措施。
不适宜季节或特殊要求挖取苗木,需要加大土球,增强保护措施。包装要求:土壤湿润、土球规范、包装结实、不裂不散。
【5】苗木种植注意事项:

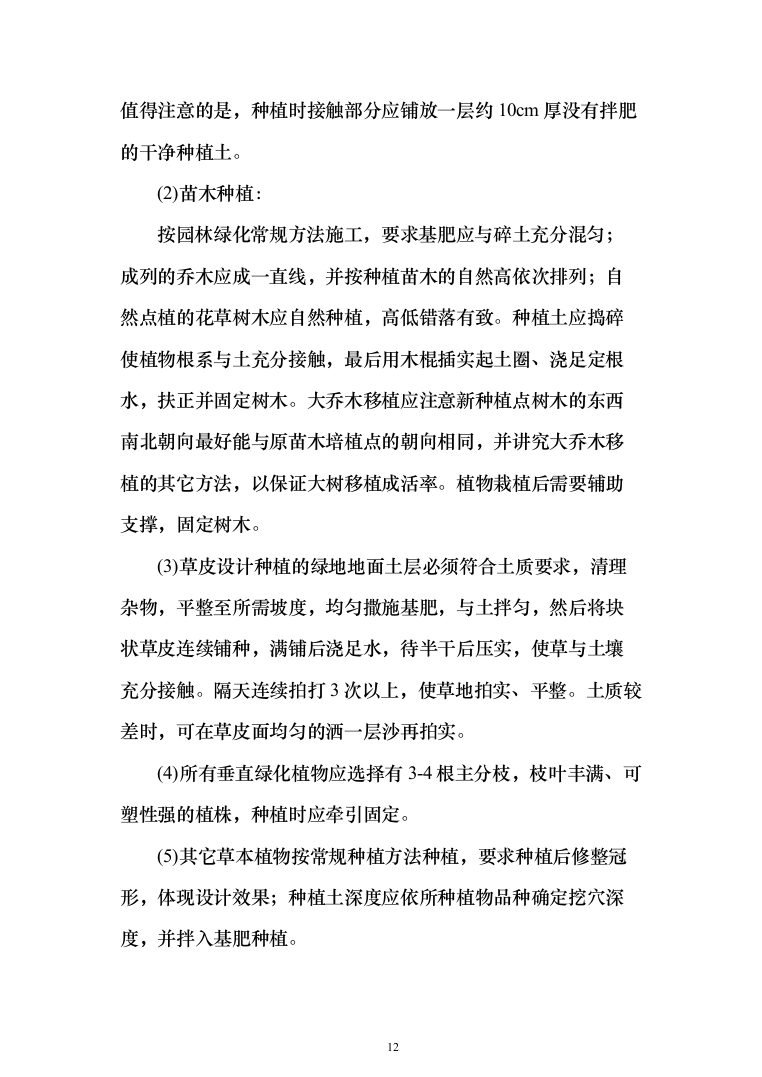

(1)种植时首先检查各种植点的土质是否符合设计要求,有无足够的基肥、基肥是否与泥土充分拌匀等。基肥与土球底应值得注意的是,种植时接触部分应铺放一层约10cm厚没有拌肥的干净种植土。
(2)苗木种植:
按园林绿化常规方法施工,要求基肥应与碎土充分混匀;成列的乔木应成一直线,并按种植苗木的自然高依次排列;自然点植的花草树木应自然种植,高低错落有致。种植土应捣碎使植物根系与土充分接触,最后用木棍插实起土圈、浇足定根水,扶正并固定树木。大乔木移植应注意新种植点树木的东西南北朝向最好能与原苗木培植点的朝向相同,并讲究大乔木移植的其它方法,以保证大树移植成活率。植物栽植后需要辅助支撑,固定树木。
(3)草皮设计种植的绿地地面土层必须符合土质要求,清理杂物,平整至所需坡度,均匀撒施基肥,与土拌匀,然后将块状草皮连续铺种,满铺后浇足水,待半干后压实,使草与土壤充分接触。隔天连续拍打3次以上,使草地拍实、平整。土质较差时,可在草皮面均匀的洒一层沙再拍实。
(4)所有垂直绿化植物应选择有3-4根主分枝,枝叶丰满、可塑性强的植株,种植时应牵引固定。
(5)其它草本植物按常规种植方法种植,要求种植后修整冠形,体现设计效果;种植土深度应依所种植物品种确定挖穴深度,并拌入基肥种植。

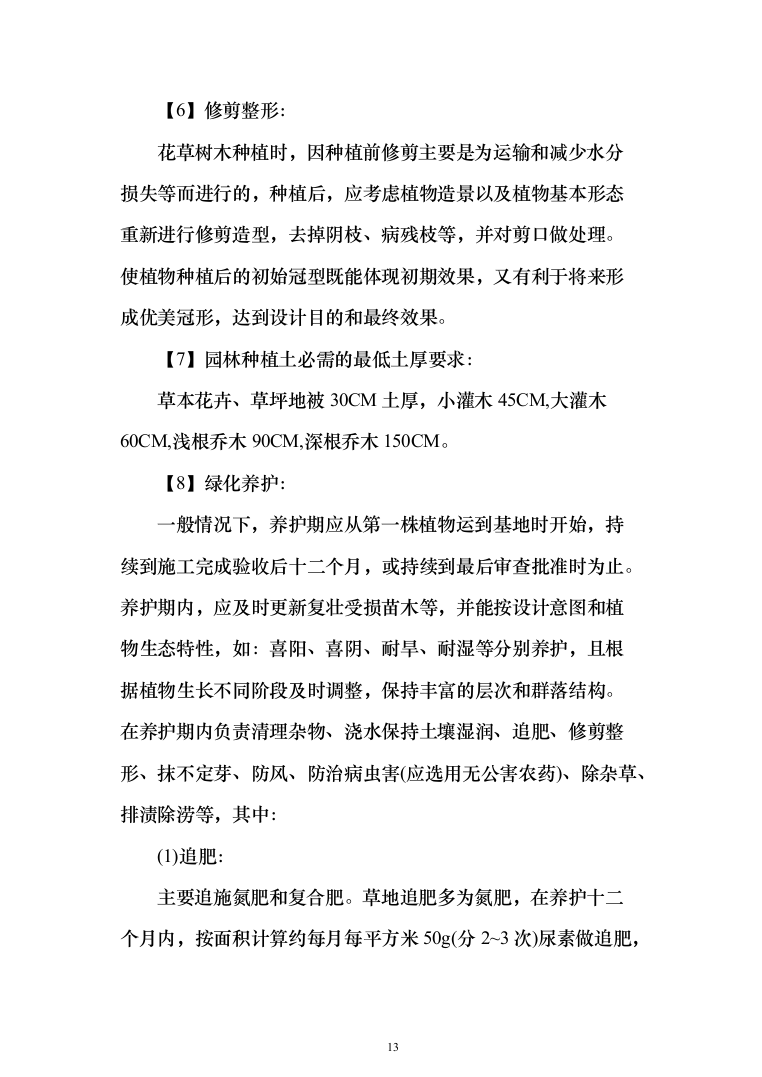

【6】修剪整形:
花草树木种植时,因种植前修剪主要是为运输和减少水分损失等而进行的,种植后,应考虑植物造景以及植物基本形态重新进行修剪造型,去掉阴枝、病残枝等,并对剪口做处理。使植物种植后的初始冠型既能体现初期效果,又有利于将来形成优美冠形,达到设计目的和最终效果。
【7】园林种植土必需的最低土厚要求:
草本花卉、草坪地被30CM土厚,小灌木45CM,大灌木60CM,浅根乔木90CM,深根乔木150CM。
【8】绿化养护:
一般情况下,养护期应从第一株植物运到基地时开始,持续到施工完成验收后十二个月,或持续到最后审查批准时为止。养护期内,应及时更新复壮受损苗木等,并能按设计意图和植物生态特性,如:喜阳、喜阴、耐旱、耐湿等分别养护,且根据植物生长不同阶段及时调整,保持丰富的层次和群落结构。在养护期内负责清理杂物、浇水保持土壤湿润、追肥、修剪整形、抹不定芽、防风、防治病虫害(应选用无公害农药)、除杂草、排渍除涝等,其中:
(1)追肥:
主要追施氮肥和复合肥。草地追肥多为氮肥,在养护十二个月内,按面积计算约每月每平方米50g(分2~3次)尿素做追肥,可撒施或水施;花木和乔灌木最好施用复合肥,花木每平方米每月100g(分2~3次)左右,灌木每株每月25g左右,乔木每月每株150g左右。

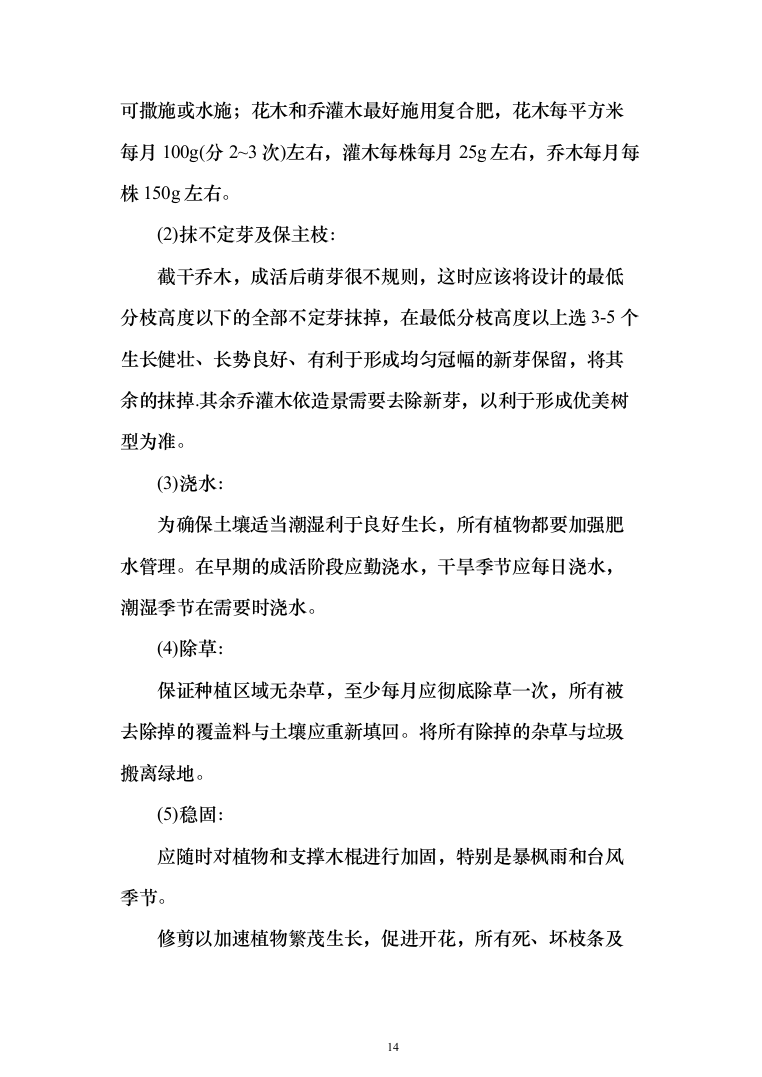

(2)抹不定芽及保主枝:
截干乔木,成活后萌芽很不规则,这时应该将设计的最低分枝高度以下的全部不定芽抹掉,在最低分枝高度以上选3-5个生长健壮、长势良好、有利于形成均匀冠幅的新芽保留,将其余的抹掉.其余乔灌木依造景需要去除新芽,以利于形成优美树型为准。
(3)浇水:
为确保土壤适当潮湿利于良好生长,所有植物都要加强肥水管理。在早期的成活阶段应勤浇水,干旱季节应每日浇水,潮湿季节在需要时浇水。
(4)除草:
保证种植区域无杂草,至少每月应彻底除草一次,所有被去除掉的覆盖料与土壤应重新填回。将所有除掉的杂草与垃圾搬离绿地。
(5)稳固:
应随时对植物和支撑木棍进行加固,特别是暴枫雨和台风季节。

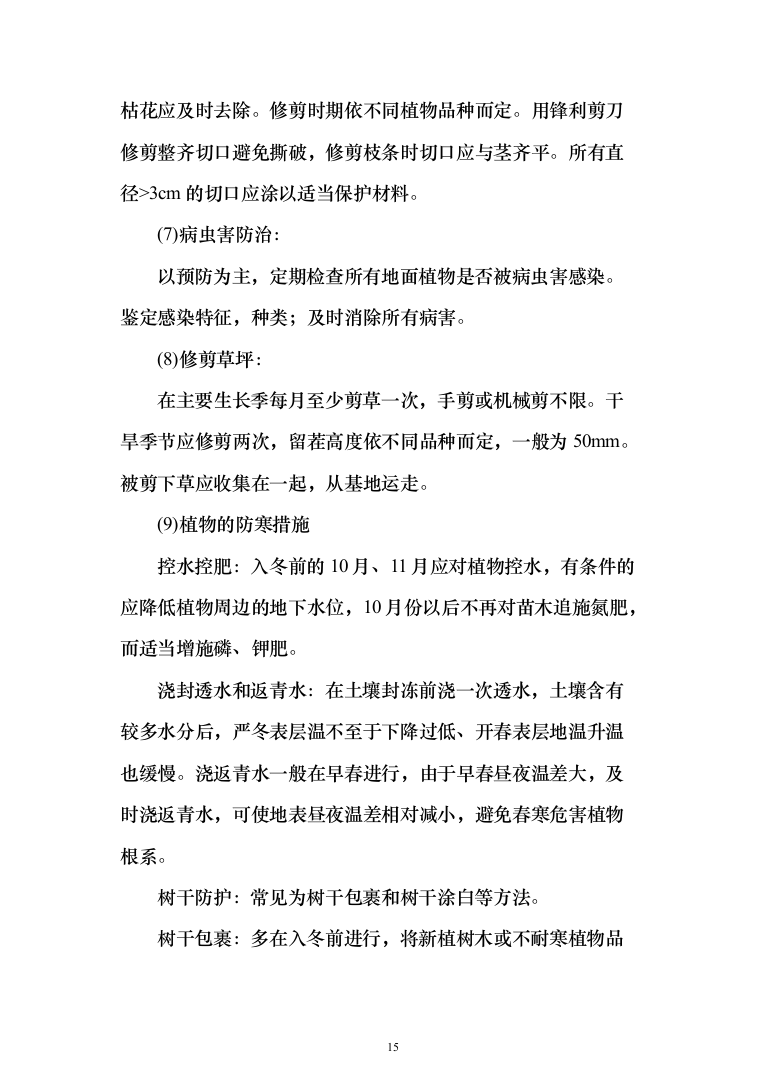

修剪以加速植物繁茂生长,促进开花,所有死、坏枝条及枯花应及时去除。修剪时期依不同植物品种而定。用锋利剪刀修剪整齐切口避免撕破,修剪枝条时切口应与茎齐平。所有直径>3cm的切口应涂以适当保护材料。
(7)病虫害防治:
以预防为主,定期检查所有地面植物是否被病虫害感染。鉴定感染特征,种类;及时消除所有病害。
(8)修剪草坪:
在主要生长季每月至少剪草一次,手剪或机械剪不限。干旱季节应修剪两次,留茬高度依不同品种而定,一般为50mm。被剪下草应收集在一起,从基地运走。
(9)植物的防寒措施
控水控肥:入冬前的10月、11月应对植物控水,有条件的应降低植物周边的地下水位,10月份以后不再对苗木追施氮肥,而适当增施磷、钾肥。
浇封透水和返青水:在土壤封冻前浇一次透水,土壤含有较多水分后,严冬表层温不至于下降过低、开春表层地温升温也缓慢。浇返青水一般在早春进行,由于早春昼夜温差大,及时浇返青水,可使地表昼夜温差相对减小,避免春寒危害植物根系。
树干防护:常见为树干包裹和树干涂白等方法。
树干包裹:多在入冬前进行,将新植树木或不耐寒植物品种的主干用草绳或麻袋片等缠绕或包裹起来,高度保证从地面至树干1.5-2M左右。
树干涂白:一般在秋季进行,用石灰水加盐或石硫合剂对树干涂白,利用白色反射阳光,减少树干对太阳辐射热的吸收,从而降低树干的昼夜温差,防止树皮受冻.此法对预防害虫也有效果。
(10)特别注意事项:
南种北种棕榈植物的防寒:先用绳索将植株全部叶片收拢集束扎紧,再用干草、麦秸、麻袋片、草席等透气材料把植株自下而上包裹起来。近根系的地面上应铺撒锯木屑、草木灰、堆肥(任选一种或混合均可),厚度根据当地气候而定,目的在于保持地温,防止土壤受冻伤及根系。
若车库顶板上种植土含有堆坡设计时,为减轻顶板承重负荷,要求堆坡部份采用轻质土,轻质土配比为:34%壤土,33%泥炭,33%珍珠岩+蘑菇肥。
屋顶花园土质要求:轻质土:配方(34%壤土:33%泥炭:33%珍珠岩+蘑菇肥.)。
2、园建设计说明
【1】室外工程材料及构造措施:
(1)道路及广场:
广场面积大于5米X5米时应设置伸缩缝;道路基层每隔6m应设置伸缩缝;缝宽10-20mm。台阶或坡道平台与建筑外墙面之间须设变形缝,缝宽30mm。灌建筑嵌缝油膏,深50mm。
所用石材,未经特殊说明均为花岗岩;石材铺装应平整,对缝应平直;外露的表面都需要有相对应的饰面。铺装如无特殊说明均为密缝铺贴,缝宽不大于2mm。卵石铺装应控制粒
径的大小,并需洗净后方可铺贴。弧形石材需按尺寸加工。水刷石地面选用φ3-φ5的各色卵石。
所有石材除干挂外,均要求做六面防水(石材防护漆)处理,填缝材料也需加入相应防水剂,以防止泛碱造成石材污染的问题。尤其是用在室外的砂岩类铺装,均须按前述要求进行。要求每一块板材都做到吸水率<1%。
所有天然花岗石板材达到中华人民共和国建筑行业标准《天然花岗石建筑板材GB/T18601-2009》中合格品的要求及相关规定,其中图中所标注的光面为表面平整、具有镜面光泽的板材;以下为特别需注意的板材条款:
所有石板应在指定尺寸允许偏差范围内,在切锯边缘处有1πm的倒角处理。
允许出现大范围面积内石板颜色的差异,但不同颜色区域接缝处的比邻石板不得有明显差异。
应保证有条纹石板配色时,石板纹路方向的一致性。
砖砌体用MU10砖、M5水泥砂浆,不得使用普通实心粘土砖。可选用混凝土砌块、各类烧结空心,实心砌块,各类蒸压空心,实心砌块。用于基础及承重的砌块不得使用轻质混凝土砌块。替代粘土实心砖的承重砌块宜选用烧结空心砌块。
金属表面铁刷除锈,磨去毛刺,湿布擦净,涂硝基底漆一遍。刮5p基腻子一遍。填补麻点、凹痕、划痕、砂纸磨平。如无特殊设计要求,钢管等的端头都需要封堵。
圆钢、方钢、钢管、型钢、钢板采用Q235B钢,钢筋采用HPB235级钢,不锈钢应符合国家有关标准,钢和不锈钢之间的焊接采用不锈钢焊条。
本工程所使用的不锈钢均用于室外环境,采用冷弯工艺(或含工厂内焊接)成型的构件。材质选用国标“oo0r17Ni14M02”(可代用的美标为“316L)。当要求表面为“镜面”时,其外露表面粗糙度不低于GB/T32802007中的N0.2B表面加工等级。当要求表面为“发纹”时,其表面粗糙度为0.14-0.2Ra(um)。
铸铁:要求本项目采用的铸铁为高质量的灰口铁,符合国家相关标准。要求铸铁件尺寸精确,形状符合要求,结构严紧与零件配合恰当。铸件中不得有气孔、熔渣、型芯钉、裂缝和其它毛病。
为保证视觉景观效果的统一,所有位于广场及园林路面的井盖均应做双层井盖,面层做法应与周围铺装一致。
电焊条选用E43的手工电弧条型号。焊缝应满焊并保持焊缝均匀,不得有裂缝、过烧现象,外露处应锉平、磨光。焊缝的高度8mm。安装后不应有歪斜、扭曲、变形等缺陷。
所有木件均应采用直纹一级木料(建议采用山樟木),其含水率不大于15%,须经过防腐处理后方可使用。
防腐处理方法一:木料采用强化防腐油涂刷2-3次,强化防腐油配合比97%混合防腐油,3%氯酚(用于地面以下)。
防腐处理方法二:采用E-51双酚A环氧树脂刷2次(用于地面以上)。
所有室外墙面所用之外墙涂料,均应具有防水.防污及适应当地气侯条件的耐侯性。
素土夯实采用分层压实填土,松铺厚度每层不大于30cm,相关设计均应符合“建筑地基基础设计规范(GB50007-2011)”或当地相关规范、法规的要求。无特殊说明统一如下:挡土墙、景观构筑物、车行道路(含消防车道)分层压实系数不小于96%,其它不小于93%。
【2】设施小品:
主要的成品休闲椅、垃圾箱及其他活动设施的选型。根据整个景观区域的风格,选用相应的配套设施。
围墙、花池等砖砌体的下部,距室外地坪60mm处设防潮层一道,其做法为抹20厚1:2.5水泥砂浆,内掺5%防水剂。
3、电气工程设计说明【1】照明系统
(1)景观照明及配电负荷等级按三级负荷供电。
(2)室外配电箱及控制箱要求:
从小区到电室引来220/380V电源供电;防护等级为IP54;
配电箱应结合绿化做好隐蔽工作。
(3)除泳池系统外,水下灯灯具接地保护采用TT接地形式,其它照明回路支线都要有RCD保护,瞬时动作切断电源。
(4)室外灯具防触电类别为I类,应选用密闭型,防护等级应为:水下灯IP68,埋地灯IP67。
(5)水下照明灯具防触电类别为III类,灯具外露可导电部分采用BVR线路与LEB板可靠连通。
(6)环境照明供电回路考虑了灯具的起动电流和供电线路的电压降(<5%%%),在相关灯具和设备确定后,应根据实际情况对配电电缆截面进行校验。为减少压降,本设计选择电缆截面考虑了适当加大。
(7)对荧光灯采用电子镇流器,功率因数不低于0.9;对气体放电灯采用低损耗电感镇流器配合单灯电容补偿,补偿后功率因数不低于0.85。
(8)选用LED灯作照明光源时,LED灯单珠功率为1W,灯具的发光效能不低于901m/W,色温2700K~5500K,显色指数大于60,使用寿命大于30000H。
(9)本设计环境照明灯具及水泵工作回路均设有手动与时控两种控制方式,手动与时控的转换时间设定及各回路时控的启闭时间设定可由管理人员根据使用要求自行调整。
(10)本次设计的环境照明以庭院灯、草坪灯等功能性照明为主,并设置有射灯、地埋灯作景观性辅助照明。草坪灯沿花园及小径安装,距道路界0.3m。
(11)喷水池的水泵电机设置在水下,其电压等级为AC380V,因此应设置禁止人体接触水面的警示牌。
【2】景观220/380V供配电系统
本工程就近从小区配电室引来220/380V电源,供给本小区的景观照明负荷用电,进线电缆直接接入配电室的预留开关。
水景水下灯采用12V/SELV安全电压供电,泳池水下灯采用12V/SELV安全电压供电。【3】设备安装
景观配电箱具体位置可以根据现场需要进行适当调整,配电箱落地安装,做300mm高混凝土基础,配电箱应结合绿化做好隐蔽工作。
对三相出线回路,接线按L1、L2、L3三相依次连接,尽量达到三相平衡。
部分水下灯的安全变压器设置在水景或水池边的变压器小井内。尺寸:480x480x500(H)毫米(加盖、要考虑排水),如果有条件时也可以放绿化丛中。
灯具的安装所有紧固件要求为不锈钢材料,其他铁构件灯具必须做防锈、防腐处理。
灯具布置如平面所示,立面安装的灯具施工应按照园建详图上的指定位置安装。照树的埋地灯及射灯,灯中心离树外皮至少500mm。
所有穿越水池池壁的设备电源电缆需加设防水接线盒。分线盒防护要求为IP68。
灯具及安装固定件应具有防止脱落或倾倒的安全防护措施;对人员可触及的照明设备,当表面温度高于70℃时,应采取隔离保护措施。
直接安装在可燃烧材料表面的灯具,应采用标有△F标志的灯具。【4】景观照明系统控制
控制方式有时控与手控制两种,通过SA转换开关转换。定时控制由多回路可编程定时开关控制,可做编程时间设定,由甲方自定。
灯具工作时间设为两种:1、半夜灯18:30-23:30;2、全夜灯18:30-5:00。管理人员可根据实际需要调整各路工作时间。
全夜灯设置为主要照明灯,其他加强照明灯及景观装饰照明灯可设置为半夜灯。假日装饰照明,照明时间可根据实际需要调整,由甲方自定。
【5】电缆、管线选择及敷设
景观配电干线及支线均选用YJV-0.6/1.0kV交联聚乙烯绝缘聚氯乙烯护套电力电缆,以降低室外恶劣环境下的泄露电流。
景观水下动力及照明供电回路均选用JHS-0.3/0.5kV橡套电缆。
电力电缆在建筑内沿桥架或线槽敷设,室外穿塑料管敷设,在建筑顶板上贴楼面敷设。在土层中埋深:人行道0.7m,绿化带0.7m,过路穿钢管埋深1.0m,两端超出路基1.0m,穿出地面向上2.5m高范围内用钢保护套管敷设,管径的选择为电线束外径的1.5倍。
电力线管在与其它管线交叉、平行时,应按规范要求的间距执行,电线在其连续点,分支点,盘留点,方向改变处及与其它管道交叉处,地面设管线标志,并根据规范做电缆敷设接力井,线管敷设路径与其它管道有冲突时。
电缆敷设其弯曲径最小不得小于电缆外径的10倍,外观应无损伤,绝缘良好敷设前应用500V兆欧表进行绝缘电阻测量,阻值不得小于10M2,在灯具两侧预留量不应小于0.5m。所有电缆接灯具接头处应做防水处理(尤其是低洼路段)。
所有穿过建筑物伸缩缝、沉降缝、后浇带的管线按《建筑电气安装工程图集》中有关做法施工。塑料管在插接面上应涂胶合剂粘牢密封。
水池内的电气线路原则上采用板内暗敷设方式,与电气设备和灯具的连接为明装防水接线盒的形式。安全变压器的进、出线电缆详见相关的电气系统图。景观照明灯具分支线的电缆为3*2.5mm。
【6】接地系统及安全措施
(1)低压配电系统的接地形式:
由低压柜或上级总配电柜至本相关景观配电箱采用TN-S制。
功能性照明及辅助性照明:采用TN-S制,由景观配电箱至供电回路灯具设置PE线,在回路灯具起始,末端,主要分支处设置接地极,接地极数量不小于3个。接地电阻不大于4欧姆。
泳池0区域内灯具:采用IT制,经SELV变压器转换后,二次侧严禁接地。
配电箱进线需做重复接地,在建筑中可利用建筑基础做接地极。配电箱重复接地电阻不大于4欧姆。
本工程水池周围采用φ10mm热镀锌圆钢做电位均衡线。
4、给排水设计说明【1】园林给水设计
水景、人工湖初次充水时间按12-48小时;室外水景、人工湖每日补充水量宜按循环流量的3%-10%,室内水景每日补充水量宜按循环流量的1%-3%;主要计算每日补充水量即可。
绿化浇灌及广场、道路清洗等用水按2-3L/(m.d)计,主要计算每日绿化浇灌用水量即可。
设计范围内每日园林用水量(每日绿化浇灌用水量+每日水景、人工湖补充水量)为40m/d。
本工程绿化浇灌方式:人工浇灌、人工浇灌+专业自动喷灌。
人工浇灌:采用接插式快速取水器,沿路边绿化内布置,间距为30~40米。
除特殊标注外,严寒地区给水均采用PE给水管,其他地区DN≤150采用PP-R给水管,DN>150采用PE给水管,管材管件承压等级不小于1.0Mpa;阀门<DN50采用304不锈钢球阀,螺纹连接;阀门>DN50采用304不锈钢蝶阀或闸阀,法兰连接;倒流防止器采用球墨铸铁,截止阀采用铸铁铜芯;阀门承压等级不小于1.0MPa。
给水管应在雨水、污水管施工完后成后进行安装,并应敷设在其上方。
中水管道应采取下列防止误接、误用、误饮的措施:
中水管道外壁应按有关标准的规定涂色和标志;
水池、水箱、阀门、水表、给水栓、取水口等均应有明显的“中水”标志;
公共场所及绿化的中水取水口应设带锁装置;
工程验收时应逐段进行检查,防止误接。
【2】园林排水设计
本工程雨水收集方式:雨水口排
