北京市某超高层办公楼施工组织设计方案（技术标689页）（2024年修订版）.docx

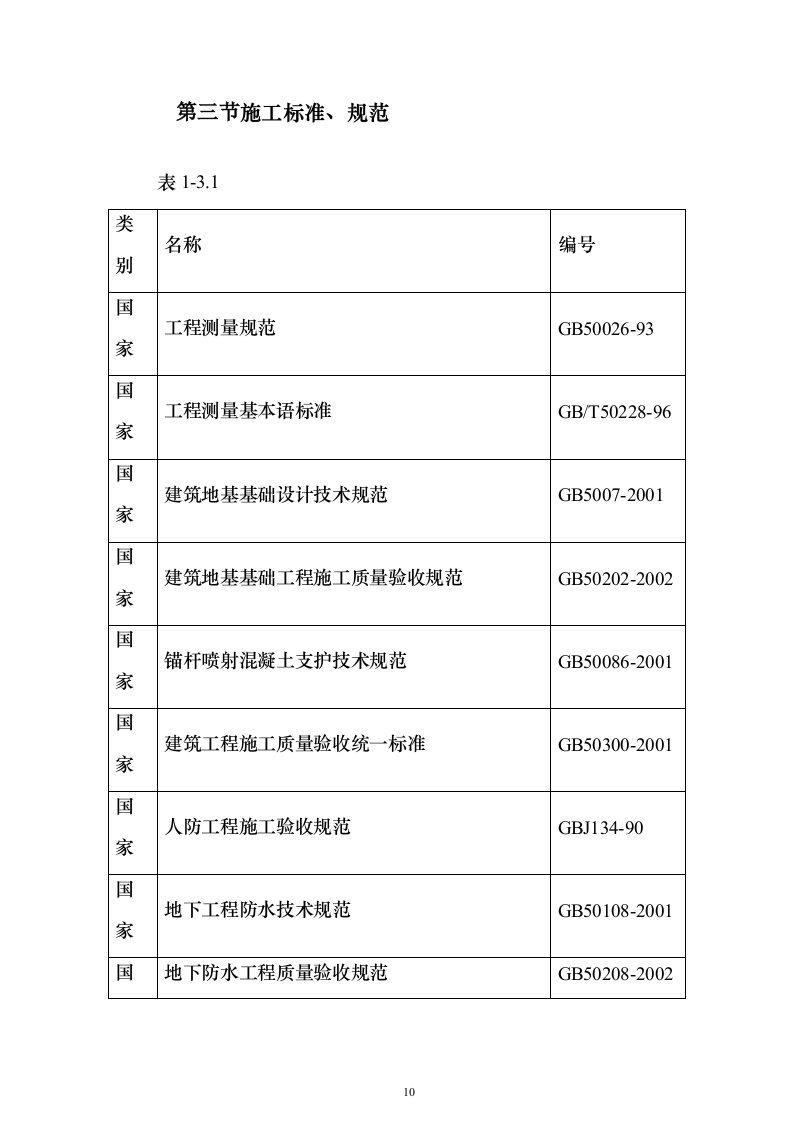

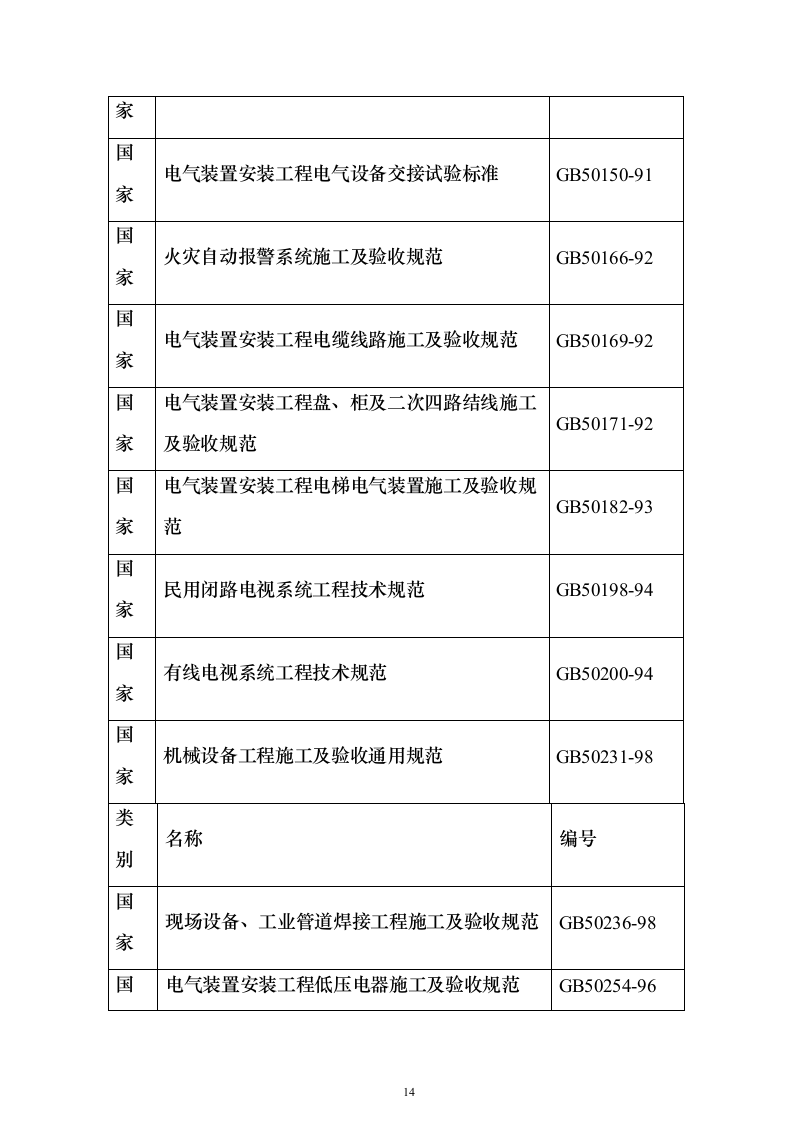

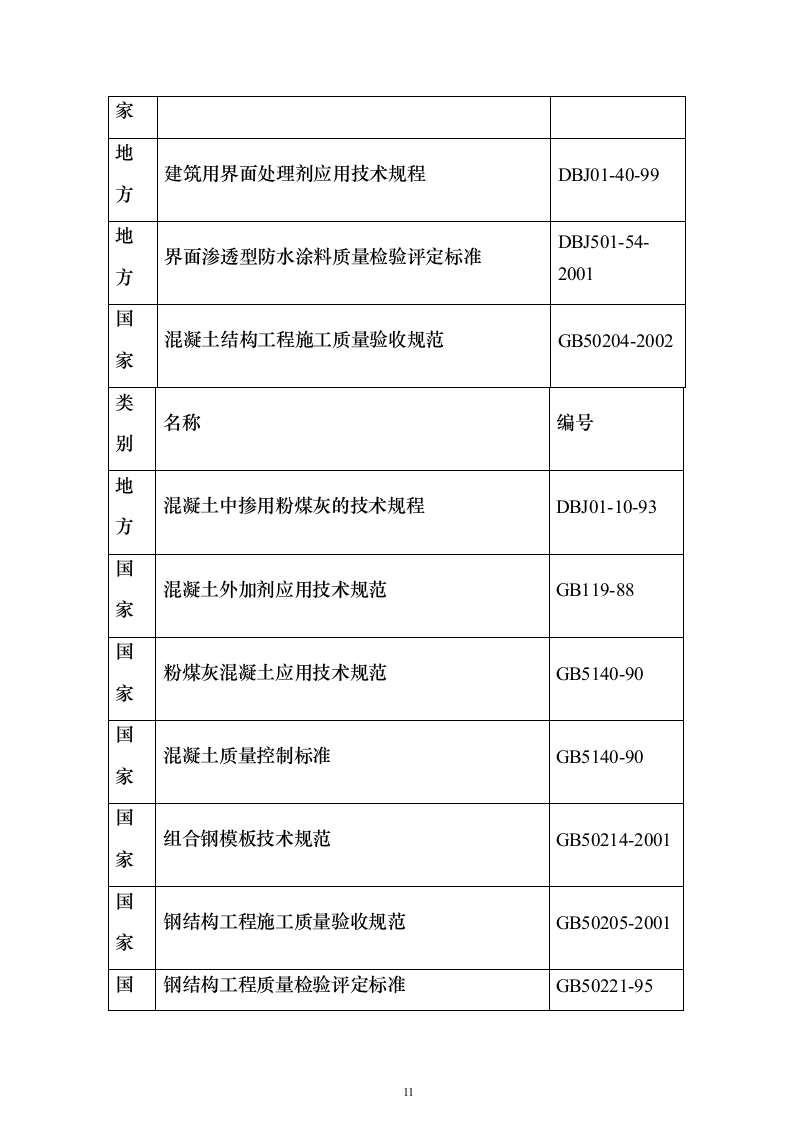

北京市某超高层办公楼施工组织设计方案 目录 第一章 编制依据 9 第一节 招标文件 9 第二节 施工图纸 9 第三节 施工标准、规范 10 第四节 主要图集 26 第五节 主要法规 27 第六节 其它 28 第二章 工程概况 28 第一节 工程建设概况 28 第二节 工程建筑设计概况 29 第三节 工程结构设计概况 32 第四节 建筑设备安装概况 35 第五节 现场情况 57 第六节 工程招标范围 58 第七节 本工程特点、重点分析及对策 58 第三章 施工部署 63 第一节 工程管理总目标 63 第二节 工程项目组织机构及岗位职责 64 第三节 施工总体安排 79 第四节 主要施工工艺流程 84 第五节 主要施工机械设备 85 第六节 主要施工方法 86 第七节 工程创优安排 89 第四章 施工准备工作 94 第一节 施工技术准备 94 第二节 现场准备 98 第三节 外部环境准备 99 第四节 临时通讯准备 100 第五章 施工进度计划 101 第一节 工期目标 101 第二节 施工进度计划 102 第三节 施工进度计划编制说明 102 第六章 施工总平面布置 104 第一节 现场场容、场貌综述 104 第二节 施工总平面布置依据及原则 106 第三节 围墙、临建及场地硬化 107 第四节 现场交通运输组织及进场材料统计 109 第五节 基础施工阶段的总平面布置 109 第六节 主体结构施工总平面布置 110 第七节 主体结构装修交叉阶段总平面布置 110 第八节 装修、绿化阶段总平面布置 110 第九节 施工现场消防器材及设施的布置情况 110 第十节 施工临时用水设计 112 第十一节 施工临时用电设计 113 第七章 拟投入本工程资源计划 113 第一节 劳动力计划 113 第二节 施工机械、机具设备计划 120 第三节 施工测量及试验器具计划 127 第四节 周转材料计划 128 第五节 安全防护用品计划 129 第八章 主要土建结构分部(分项)工程施工技术方案 130 第一节 施工测量 130 第二节 土方回填工程 138 第三节 钢筋工程 144 第四节 模板工程 156 第五节 混凝土工程 170 第六节 脚手架工程 177 第九章 主要装修分部(分项)工程施工技术方案 184 第一节 屋面工程 184 第二节 砌筑工程 187 第三节 抹灰工程 190 第四节 涂料施工 192 第五节 隔墙施工 195 第六节 门窗工程 199 第七节 楼地面工程 202 第八节 吊顶工程 208 第九节 面砖墙面工程 210 第十节 油漆工程 210 第十一节 外墙石材干挂工程 213 第十二节 幕墙工程 216 第十章 主要施工专项技术方案 225 第一节 塔吊安装施工方案 225 第二节 基础底板大体积混凝土浇筑施工 235 第三节 C60高性能混凝土施工方案 248 第四节 清水混凝土施工方案 256 第五节 地下室防水混凝土防止碱集料反应技术方案 269 第六节 后浇带施工措施 272 第七节 防水材料专项施工方案 277 第八节 整体提升脚手架施工方案 292 第九节 核心筒大型钢模板 303 第十节 施工现场临时用电方案 313 第十一节 成品保护措施 325 第十二节 季节性施工措施 330 第十一章 主要机电设备安装分部(分项)工程施工技术方案 341 第一节 给排水、采暖系统 341 第二节 通风、空调系统 369 第三节 电气系统安装 370 第十二章 钢结构工程施工技术方案 396 第一节 编制依据 396 第二节 工程概况 396 第三节 施工部署 398 第四节 施工准备 400 第五节 钢构件加工 407 第六节 现场安装 424 第七节 钢结构工程质量保证措施 459 第八节 钢结构工程冬雨季施工措施 465 第九节 钢结构工程安全保证措施 470 第十三章 质量管理及保证措施 478 第一节 质量管理及保证体系 478 第二节 工程质量管理措施 480 第三节 工程质量保证措施 483 第四节 工程质量的过程控制和质量通病的防治措施 487 第十四章 总承包管理协调配合方案 512 第一节 施工总承包管理协调方案 512 第二节 总包与业主、监理单位的协调配合、服务及相应 517 第三节 总包与设计单位的协调配合 522 第四节 总包对指定分包和其它专业分包商的管理与服务措施 524 第五节 机电安装工程协调管理措施 533 第六节 甲供材料的协调 553 第七节 工程总承包管理主要工作流程 554 第十五章 安全生产、消防管理及保证措施 558 第一节 安全管理保证体系 559 第二节 安全施工措施 577 第三节 消防安全及现场保卫措施 595 第十六章 文明施工及CI设计方案 599 第一节 原则 599 第二节 文明施工及防扰民、民扰措施 600 第三节 企业C1形象设计方案 602 第十七章 环境管理方案 606 第一节 工程概况及环境评审 606 第二节 目的 606 第三节 引用文件 607 第四节 环境管理体系 607 第五节 环境管理措施 611 第六节 检查和纠正措施 629 第十八章 工期保证措施 634 第一节 工期进度计划控制特点 634 第二节 施工进度计划软件和计算机技术的应用 634 第三节 施工进度计划的控制与管理 635 第四节 进度计划保证措施 640 第五节 分包进度计划安排 642 第六节 计划对比纠偏措施 643 第十九章 紧急情况的处理措施、预案及抵抗风险的措施 644 第一节 生产安全事故应急预案 644 第二节 农民工工资问题应急预案 649 第三节 工程质量事故的分析与处理 649 第四节 消防保卫预案 650 第二十章 降低成本措施 651 第一节 编制项目目标成本预算 651 第二节 控制工程项目管理成本的具体措施 651 第二十一章 建筑新技术、新工艺的应用 654 第二十二章 计算机综合管理技术的应用 656 第一节 计算机监控技术在本工程的应用 656 第二节 计算机技术在工程技术管理中的应用 657 第三节 计算机技术在施工进度计划中的应用 657 第四节 计算机在资料管理中的运用 659 第五节 计算机技术在项目预算、成本、材料控制管理中的应用 659 第二十三章 工程竣工验收、服务与保修 660 第一节 工程竣工验收计划 660 第二节 保修合同的签订 664 第三节 保修内容及保修期限 665 第四节 回访保修工作计划 665 第五节 竣工交接及竣工资料管理 668 第六节 一次用户精装修配合服务本工程实施 671 第二十四章 工程档案文件及声像资料收集整理 678 第一节 工程资料管理工作内容 678 第二节 工程资料管理作业流程 679 第三节 工程资料内容 685 编制依据 招标文件 表1-1.1 招标文件 备案编号 日期 **大厦工程招标文件 05-0609 2017年6月 施工图纸 表1-2.1 专业 图纸编号 日期 建筑 工程招标图纸 结构 钢结构 电气 给排水 暖通空调 电讯 施工标准、规范 表1-3.1 类别 名称 编号 国家 工程测量规范 GB50026-93 国家 工程测量基本语标准 GB/T50228-96 国家 建筑地基基础设计技术规范 GB5007-2001 国家 建筑地基基础工程施工质量验收规范 GB50202-2002 国家 锚杆喷射混凝土支护技术规范 GB50086-2001 国家 建筑工程施工质量验收统一标准 GB50300-2001 国家 人防工程施工验收规范 GBJ134-90 国家 地下工程防水技术规范 GB50108-2001 国家 地下防水工程质量验收规范 GB50208-2002 地方 建筑用界面处理剂应用技术规程 DBJ01-40-99 地方 界面渗透型防水涂料质量检验评定标准 DBJ501-54-2001 国家 混凝土结构工程施工质量验收规范 GB50204-2002 类别 名称 编号 地方 混凝土中掺用粉煤灰的技术规程 DBJ01-10-93 国家 混凝土外加剂应用技术规范 GB119-88 国家 粉煤灰混凝土应用技术规范 GB5140-90 国家 混凝土质量控制标准 GB5140-90 国家 组合钢模板技术规范 GB50214-2001 国家 钢结构工程施工质量验收规范 GB50205-2001 国家 钢结构工程质量检验评定标准 GB50221-95 国家 冷弯薄壁型钢结构技术规程 GBJ18-87 国家 砌体工程现场检测技术标准 GB/T50315-2000 国家 砌体工程施工质量验收规范 GB50203-2002 国家 砌体基本力学性能试验方法标准 GBJ129-90 国家 建筑地面工程施工质量验收规范 GB50209-2002 国家 屋面工程质量验收规范 GB50207-2002 国家 木结构工程施工质量验收规范 GB50206-2002 国家 建筑装饰装修工程质量验收规范 GB50210-2001 国家 建筑防腐蚀工程施工及验收规范 GBJ212-2002 国家 建筑防腐蚀工程质量检验评定标准 GB50224-95 国家 电梯工程施工质量验收规范 GB50310-2002 国家 民用建筑工程室内环境污染控制规范 GB50325-2001 国家 建筑给排水及采暖工程施工质量验收规范 GB50242-2002 国家 通风与空调工程施工及验收规范 GB50243-2002 国家 给排水管道工程施工及验收规范 GB50286-97 国家 制冷设备、空气分离设备安装工程施工及验收规范 GB50275-98 国家 压缩机、风机、泵安装工程施工及验收规范 GB50275-98 国家 建筑采暖卫生与煤气工程质量检验评定标准 GBJ302-88 国家 建筑电气安装工程质量施工验收规范 GB50303-2002 国家 电气装置安装工程高压电器施工及验收规范 GBJ147-90 国家 电气装置安装工程电力变压器油浸电抗器互感器施工及验收规范 GBJ148-90 国家 电气装置安装工程母线装置施工及验收规范 GBJ149-90 国家 电气装置安装工程电气设备交接试验标准 GB50150-91 国家 火灾自动报警系统施工及验收规范 GB50166-92 国家 电气装置安装工程电缆线路施工及验收规范 GB50169-92 国家 电气装置安装工程盘、柜及二次四路结线施工及验收规范 GB50171-92 国家 电气装置安装工程电梯电气装置施工及验收规范 GB50182-93 国家 民用闭路电视系统工程技术规范 GB50198-94 国家 有线电视系统工程技术规范 GB50200-94 国家 机械设备工程施工及验收通用规范 GB50231-98 类别 名称 编号 国家 现场设备、工业管道焊接工程施工及验收规范 GB50236-98 国家 电气装置安装工程低压电器施工及验收规范 GB50254-96 国家 电气装置安装工程1KV及以下配线工程施工及验收规范 GB50258-96 国家 电气装置安装工程电气照明装置施工及验收规范 GB50259-96 国家 自动喷水灭火系统施工及验收规范 GB50261-96 国家 建筑与建筑群综合布线工程验收规范 GB/T50312-2000 国家 建设工程项目管理规范 GB50326-2001 国家 建设工程文件归档整理规范 GB50328-2001 国家 建设工程施工现场供用电安全规范 GB50194-93 国家 电气装置安装工程旋转电机施工及验收规范 GB50170-92 国家 电气装置安装工程蓄电池施工及验收规范 GB50172-92 国家 电气装置安装工程电力变流设备施工及验收规范 GB50255-96 国家 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范 GB50257-96 国家 气体灭火系统施工及验收规范 GB50263-97 国家 工业锅炉安装工程施工及验收规范 GB50273-98 行业 混凝土泵送施工技术规程 JGJ/T10-82 行业 钢筋焊接及验收规程 JGJ18-2003 行业 钢筋接头试验方法 JGJ27-86 行业 混凝土拌合用水标准 JGJ63-89 行业 液压滑动模板施工技术规程 JGJ96-95 行业 钢框胶合板模板技术规程 JGJ96-95 行业 钢筋机械连接通用技术规程 JGJ107-96 行业 带肋钢筋套筒挤压连接技术规范 JGJ108-96 行业 建筑桩基技术规范 JGJ94-94 行业 建筑基坑支护技术规范 JGJ120-99 行业 基坑土钉支护技术规范 CECS96:97 行业 建筑与市政降水工程技术规范 JGJ/T111-98 行业 钢筋混凝土高层建筑结构设计与施工规程 JGJ-2002 行业 普通混凝土配合比设计规程 JGJ55-2000 行业 普通混凝土用碎石或卵石质量标准及检验方法 JGJ53-92 行业 普通混凝土用砂质量标准及检验方法 JGJ52-92 行业 混凝土及预制混凝土构件质量控制规程 CECS40:92 行业 混凝土含碱量限值标准 CECS53:93 行业 回弹法检测混凝土抗压强度技术规程 JGJ/T23-2001 行业 超声法检测混凝土缺陷技术规程 CECS21:2000 行业 高层民用建筑钢结构技术规程 JGJ99-98 行业 钢结构防火涂料应用技术规范 CECS24-90 类别 名称 编号 行业 门式刚架轻型房屋钢结构技术规程 CECS102:2003 行业 砌筑砂浆配合比设计规程 JGJ/T98-2000 行业 混凝土小型空心砌块建筑技术规程 JGJ/T14-95 行业 烧结粘土空心砖应用技术规程 JGJ01-25-96 行业 贯入法检测砌筑砂浆抗压强度技术规程 JGJ136-2001 行业 多孔硅酸盐砌体结构技术规范 JGJ137-2001 行业 建筑工程饰面砖粘结强度检验标准 JGJ110-97 行业 建筑玻璃应用技术规程 JGJ113-97 行业 外墙饰面砖工程施工及验收规程 JGJ126-2000 行业 金属与石幕墙工程技术规范 JGJ133-2001 行业 玻璃幕墙工程技术规范 JGJ102-2003 行业 玻璃幕墙工程质量检验标准 JGJ139-2001 行业 增强氯化聚乙烯橡胶卷材防水工程技术规程 CECS63:94 行业 叠层橡胶支座隔震技术规范 CECS126:2001 行业 冷藏库建筑工程施工及验收规范 SBJ11-2000 行业 建筑砂浆基本性能试验方法 JGJ70-90 行业 钾水玻璃防腐蚀工程技术规程 CECS116:2000 行业 氨制冷系统安装工程施工及验收规范 SBJ12-2000\J38-2000 行业 埋地硬聚乙烯(PVC-C)给水管道工程技术规程 CECS17:2000 行业 水泵隔振技术规程 CECS59:94 行业 建筑排水用硬聚氯乙烯螺旋管管道工程设计、施工及验收规范 CECS94:2002 行业 建筑给水铝塑复合管工程技术规程 CECS105:2000 行业 埋地硬聚乙烯排水管道工程技术规程 CECS122:2001 行业 给排水多功能水泵控制阀应用技术规程 CECS132:2002 行业 铝合金制电缆桥架技术规程 CECS106:2000 行业 终端电器选用及验收规范 CECS107:2000 行业 干式电力变压器选用、验收运行及维护规程 CECS115:2000 行业 建筑机械使用安全技术规程 JGJ33-2001 行业 建筑施工安全检查标准 JGJ59-99 行业 建筑工程冬季施工规程 JGJ104-97 行业 建筑施工门式钢管脚手架安全技术规范 JGJ128-2000 行业 建筑施工扣件式钢管脚手架安全技术规范 JGJ130-2001 行业 建筑施工高处作业安全技术规范 JGJ80-91 行业 施工现场临时用电安全技术规范 JGJ46-88 地方 混凝土承重小型空心砌块建筑施工技术规程 DBJ01-39-98 地方 北京地区蒸压灰砂砖砌体结构设计与施工规程 DBJ/T01-59-2001 类别 名称 编号 地方 新型沥青卷材防水工程技术规程 DBJ01-16-94 地方 高级建筑装饰工程质量检验评定标准 DBJ01-27-96 地方 轻隔墙条板质量检验评定标准 DBJ01-29-2000 地方 增强水泥条板轻隔墙施工技术规程 DBJ01-31-96 地方 增强石膏空心条板轻隔墙施工技术规程 DBJ01-32-97 地方 钢筋网架水泥夹心板隔墙施工技术规程 DBJ01-33-97 地方 增强水泥浆聚苯复合保温板施工技术规程 DBJ01-34-97 地方 建筑内墙用水腻子应用技术规程 DBJ/T01-48-2000 地方 聚合物改性沥青复合胎防水卷材质量检验评定标准 DBJ01-53-2001 地方 无机防水堵漏材料质量检验评定标准 DBT01-55-2001 地方 北京给排水管道工程施工技术规程 DBJ/T01-47-2000 地方 绿色照明工程技术规程 DBJ01-607-2001 地方 建筑安装工程资料管理规程 DBJ01-51-2003 地方 北京市建筑工程安全操作规程 DBJ01-62-2002 钢结构工程施工专用标准、规范表1-3.2 类别 名称 编号 国家 碳素结构钢 GB700-88 国家 手工电弧焊焊接接头的基本形式及尺寸 GB985-88 国家 埋弧焊焊接接头的基本形式及尺寸 GB986-88 国家 低合金结构钢 GB1591-88 国家 涂装前钢材表面锈蚀等级和除锈等级 GB8923-88 国家 建筑工程质量检验评定标准 GBJ301-88 国家 圆柱头焊钉 GB10433-89 国家 钢焊缝手工超声波探伤方法和探伤结果分级 GB11345-89 国家 低合金高强度结构钢 GB/T1591-94 国家 熔化焊用钢丝 GB/T14957-94 国家 气体保护焊用钢丝 GB/T14958-94 国家 碳钢焊条 GB/T5117-95 国家 低合金焊条 GB/T5118-95 国家 钢筋混凝土用热轧带肋钢筋 GB1499-1998 国家 六角头螺栓-A和B级 GB5782 国家 碳素钢埋弧焊用焊剂 GB/T5293 国家 低合金钢埋弧焊用焊剂 GB/T12470 国家 钢结构用高强度大六角头螺栓、大六角螺母、垫圈与技术条件 GB/T1228～1231 国家 钢结构用扭剪型高强度螺栓连接副 GB/T3632～3633 类别 名称 编号 行业 钢制压力容器焊接工艺评定 JB4708-90 行业 网架结构工程质量检验评定标准 JGJ79-91 行业 钢结构高强螺栓连接的设计、施工及验收规程 JGJ82-91 行业 钢网架 JGJ75.1～75.3-91 行业 钢-混凝土组合楼盖结构设计与施工规程 YB9238-92 行业 钢结构制作安装施工规程 YB9254-95 行业 建筑变形测量规程 JGJ/T8-97 行业 建筑钢结构焊接规程 JGJ81-2002 行业 多、高层民用建筑钢结构节点构造详图 01SG519 行业 钢结构防火通用技术条件 CECS24:90 行业 结构钢防火涂料应用技术规程 主要图集 表1-4.1 类别 名称 编号 国家 建筑物抗震构造详图 97G329(一)～(九) 国家 混凝土结构施工图平面整体表示方法制图规则和构造详图 03G101 地方 工程做法 88J1-X12000版 地方 墙身-轻钢龙骨石膏板 88J 2(六)88J第1版 地方 屋面 88J5-X199版 地方 地下工程防水 88J6-188J第2版 地方 卫生间、洗池 88J888J第1版 地方 室外工程 88J988J第1版 地方 庭院、小品、绿化 88J1088J第1版 地方 无障碍设计 88J12-188J第2版 地方 挤塑聚苯板保温构造 88J Z288J第2版 地方 变形缝 88J Z388J第2版 地方 楼梯建筑构造 99SJ403 GJBT-510 地方 楼地面建筑构造 01J304 GJBT-552 地方 钢梯 02J401 GJBT-573 地方 电梯、自动扶梯、自动人行道 02J404-1 GJBT-587 地方 常用木门、钢木门 京95-J61 地方 框架结构填充空心砌块构造图集 京94SJ19 地方 钢筋混凝土过梁图集 京92G21 地方 建筑设备施工安装通用图集 91SB1-4、6 类别 名称 编号 地方 建筑电气通用图集 91DQ1-3、5、7-13 主要法规 表1-5.1 类别 名称 编号 国家 中华人民共和国建筑法 主席令第91号 国家 建设工程质量管理条例 国务院令第279号 行业 房屋建筑工程和市政基础设施工程实施见证取样和送检的规定 建[2000]211号 地方 北京市建筑安装工程施工资料管理规定 DBJ01-51-2003 地方 预防混凝土工程碱集料反应技术管理规定(试行) 京TY5-99 地方 北京市建设工程施工现场环境保护标准 京建施[2003]0002号 地方 北京市建设工程施工现场场容卫生标准 地方 北京市建设工程施工安全防护标准 地方 北京市建设工程现场保卫消防标准 其它 表1-6.1 类别 名称 编号 IS0体系 IS09002系列及公司质量管理体系文件 GB/T19001-2000 IS0体系 IS014001系列及公司环境管理体系文件 GB/T24001-1996 OHSAS18000职业健康安全管理体系 GB/T28001 工程概况 工程建设概况 工程建设概况一览表 项目名称 **大厦工程 工程地址 北京**区 招标人 北京**实业股份有限公司 监理单位 待定 设计单位 韩国**综合建筑士事务所北京市**设计研究院 业主工期 817日历天 工程性质 综合办公建筑 工程建筑设计概况 2.1技术经济参数 序号 项目 总计 1 建设用地面积 28000 m² 2 总建筑面积 131661.75 m² 其中 地上 83016.75 m² 地下 48645 m² 3 办公部分面积 61664 m 4 车库及其它 37066 m² 5 商业部分面积 32931.75 m² 6 建筑基地面积 6451 m² 7 建筑密度 23.04% 8 容积率 3.36(包括地下商业) 9 绿化率 31.14% 绿化面积 8718.9 m² 10 机动车停车 6 6 0辆 其中 地上 3 0辆 地下 6 3 0辆 11 自行车停车 2450辆 其中 地上 0辆 地下 2450辆 2.2各层建筑面积、标高及层高 本工程为超高层办公楼，地上30层；地下3层，平时用作停车库及商业用房，地下三层战时作为六级人防战备物资库。 层数 项目 标高(m) 层高(m) 建筑面积(m²) -3 -14.100 3.900 16740 -2 -10.200 4.800 15754 -1 -5.400 5.400 16151 1 ±0.000 5.700 6330 2 5.700 5.000 4745 3 10.700 5.000 6031 4 15.700 4.800 6232.75 5 20.500 4.800 6158 6 25.300 3.900 2898 7 29.300 3.900 2179 8 33.300 3.900 2172 9 37.300 3.900 2165 10 41.300 3.900 2158 11 45.300 3.900 2151 12 49.300 3.900 2144 13 53.300 3.900 2137 14 57.300 3.900 2129 15 61.300 3.900 2122 16 65.500 3.900 2115 17 69.500 3.900 2106 18 73.500 3.900 2098 19 77.500 3.900 2090 20 81.500 3.900 2081 21 85.500 3.900 2073 22 89.500 3.900 2064 23 93.500 3.900 2055 24 97.500 3.900 2046 25 101.50 3.900 2037 26 105.50 3.900 2027 27 109.50 3.900 2018 28 113.50 3.900 2008 29 117.50 3.900 1998 30 121.50 8.000 1988 2.3装饰、装修设计概况 装修做法 地面楼面 110厚双氧涂料、聚氯乙烯地砖、防静电地砖、防滑地砖、花岗石、橡胶地面、地毯地面 墙 水性涂料、玻璃纤维、大理石、防滑地砖、高级墙壁纸、 顶棚 30厚吸音发泡材料、水性涂料、石膏板、岩棉板、聚氯乙烯涂料、吸音板 踢角 油性涂料、木材上涂透明油漆、硬塑 2.4防水 屋面 屋面防水等级为I级 0.8厚聚乙烯丙纶复合防水卷材，1.3厚聚合物水泥粘结料满粘(第三道)0.8厚聚乙烯丙纶复合防水卷材，1.3厚聚合物水泥粘结料满粘(第二道)1.5厚聚合物水泥防水涂膜(第一道) 地下室 地下室主体防水等级为I级 双层1.2mm厚高分子复合防水卷材混凝土自防水 2.5防火 本建筑拟采用复合结构形式，高层部分为CFT柱子的SC构造，低层部分地下为RC构造，地上SRC。所有SC露出部分采用防火涂料或喷涂，其余部分采用防火发泡材料，从而满足各部分的耐火要求。 电气机房、通信机房、中央控制室、消防控制室、电话机房、计算机房等设气体灭火系统，备用发电机房设水喷雾系统，其它区域均设置自动喷水灭火系统。(楼梯间、小于5m的卫生间不设自动喷水灭火系统。) 工程结构设计概况 3.1土建结构概况 建筑类别 一类超高层建筑 结构设计使用年限 50年 结构安全等级 二级 建筑耐火等级 一级 抗震设防烈度 8度 人防等级 六级 结构形式 混合结构(钢筋混凝土框架剪力墙和钢结构) 钢材 HPB235级钢筋、HRB400级钢筋、Q235B、Q345B 焊条 E4301、E4303、E5015、E5016 结构混凝土强度等级 基础垫层 C15 基础底板 C35 地下3层一地上1层(塔楼部分) 混凝土外墙、混凝土墙及柱 C60 梁、顶板 C35 地上2层一地上3层(塔楼部分) 混凝土外墙、混凝土墙及柱 C60 顶板 C35 地上4层一地上5层(塔楼部分) 混凝土墙及柱 C60 顶板 C35 地上6层-地上14层(塔楼部分) 混凝土墙及柱 C60 顶板 C30 地上15层一地上20层(塔楼部分) 混凝土墙及柱 C55 顶板 C30 地上21层一地上25层(塔楼部分) 混凝土墙及柱 C50 顶板 C30 地上26层一地上30层(塔楼部分) 混凝土墙及柱 C45 顶板 C30 地下2层一地上2层 混凝土外墙、混凝土墙及柱 C50 梁、顶板 C35 地上3层 混凝土外墙、混凝土墙及柱 C40 梁、顶板 C30 地上4层-地上5层 混凝土墙及柱 C40 梁、顶板 C30 主筋的混凝土保护层厚度 基础底板的下排钢筋 40mm 基础底板的上排钢筋 20mm 地下室外墙外侧钢筋 30mm 其他墙 15mm 柱 30mm 梁 25mm 板 15mm 地下车库顶层板上铁 30πm 地下车库顶层梁上铁 35mm 雨蓬 25mm 3.2钢结构设计概况 详见：第四篇第十二章 建筑设备安装概况 4.1防火、给排水、人防工程概况：4.1.1防火工程： 1)消火栓系统 本工程除有关发电、变配电、通讯等控制室外整个建筑每个楼层每个区域都设置消火栓。本系统采用湿式系统，考虑到冬季系统冻结，地下停车场消防水管设置电伴热。 (1)系统划分 消火栓放水口必要放水压力，最小为0.15Mpa. 低区(第1区)B3-F5:利用地下3层的消防泵(FP-1)加压供应.中区(第2区)F6-F14:利用地下3层的消防泵(FP-2)加压供应. 高区(第3区)F15-F30:利用15层的消防泵(FP-2)加压后再减压供应. (2)消防水泵设置位置及其数量 表2-4.1 水泵编号 形式 数量 流量(Lpm) 位置 FP-1 卧式多级泵 2 2,400 地下3层 FP-2 卧式多级泵 2 2,400 地上15层 FP-3 卧式单级泵 2 300 地上PH层 (3)水泵送水区的数量 低区及高区的立管各设3台，并且在消防车容易接近的开放地按地埋式设置.在屋顶层机房设置2台(1用1备)300L/M的加压泵及300(L)的压力罐可满足0.15Mpa的最小必要放水压力.15层和屋顶层设置可储存持续10分钟的用水量的水箱(15层：60m³、屋顶层42m³)。 (4)形成环形管的层 -低区：地下3层，地下2层、地上5层 -中区：地上6层，地上145层 -高区：地上15层，地上30层 (5)每层设DN65消火栓和D65mm水龙带(25M长)水枪；DN25的、消防灭火吼，内径为19mm的胶管(25M长，口径为6mm的水枪),都采用内藏型。 2)自动喷水灭火系统 除电机房、通讯机器房、中央控制室、防灾中心、电话机房、电脑房、电梯机房等有关电器的控制室外整个楼层、整个区域都要设置自动喷水灭火系统。(楼梯间、小于5m²的卫生间不设自动喷水灭火系统。) 自动喷水灭火系统的喷头开放后感应到水流状态把信息传送到控制盘就会自动启动消防泵。每层的开闭阀的开闭状态及水流指示装置直接把信息传送到防灾中心并发出该区的警报，启动消防泵。设在15层的高区用消防泵(FP-5)启动时，与低区用消防泵(FP-4)联动。 (1)系统选定 -停车场：为了在冬季防冻采用预作用式(Pre-Action)干式系统(中危险2级) -发电机室：采用水喷雾系统(WATERSYRAY) -办公室：采用湿式管道系统 (2)系统划分 为了自动喷水灭火系统的喷头喷水压力控制在0.1MPa-1.2MPa以下，系统竖向分为以下三个区。 低区：(第一区)B3-5F:水箱出水利用地下3层的消防泵(FP-4)加压后供应。 中区：(第二区)6F-14F:水箱出水利用地下3层的消防泵(FP-4)加压、减压后供应。 高区：(第三区)15F-30F:水箱出水利用地下16层的消防泵(FP-5)加压后供应。 (3)消防水泵设置位置及其数量 水泵编号 形式 数量 流量(Lpm) 位置 FP-4 卧式多级泵 2 1,800 地下3层 FP-5 卧式多级泵 2 1,800 地上15层 FP-6 卧式多级泵 2 300 地上PH层 低区及高区的立管各设2台水泵结合器，并且在消防车容易接近的开放地按地埋式设置。在31层设置2台(1用1备)60L/M的加压泵及150
