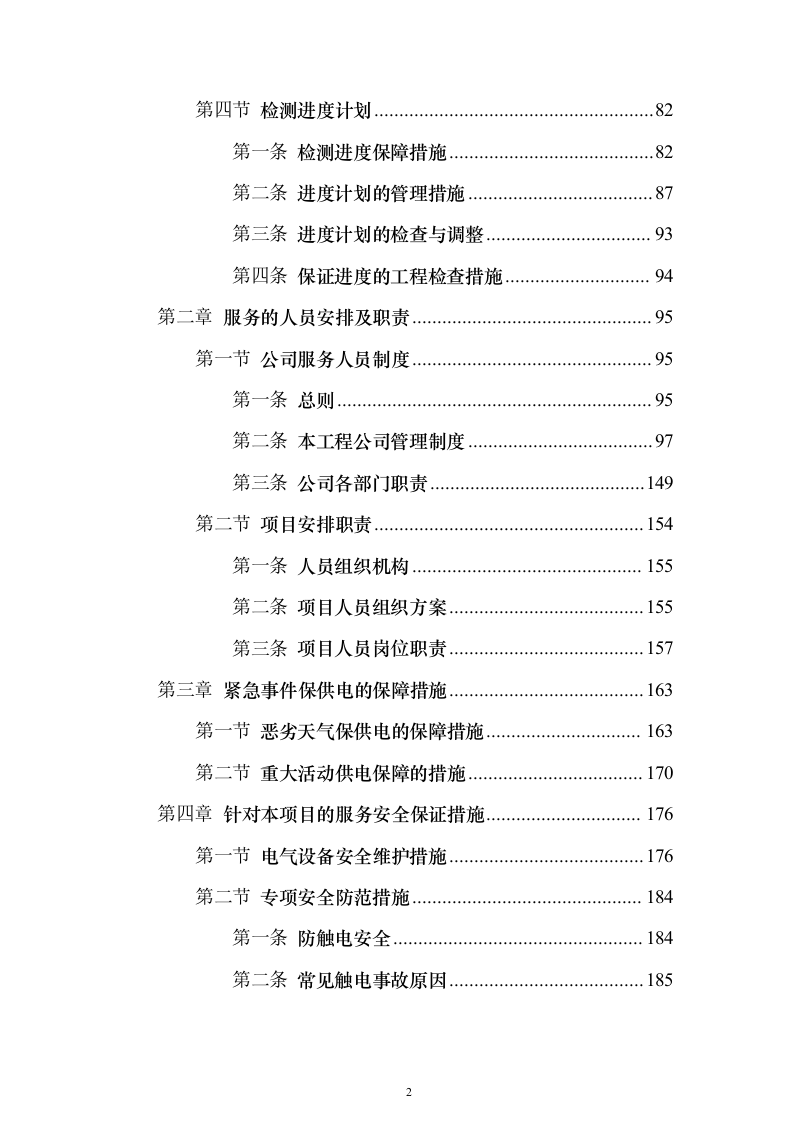

电气线路安全专业检测投标方案(287页)(2024年修订版).docx 第2页

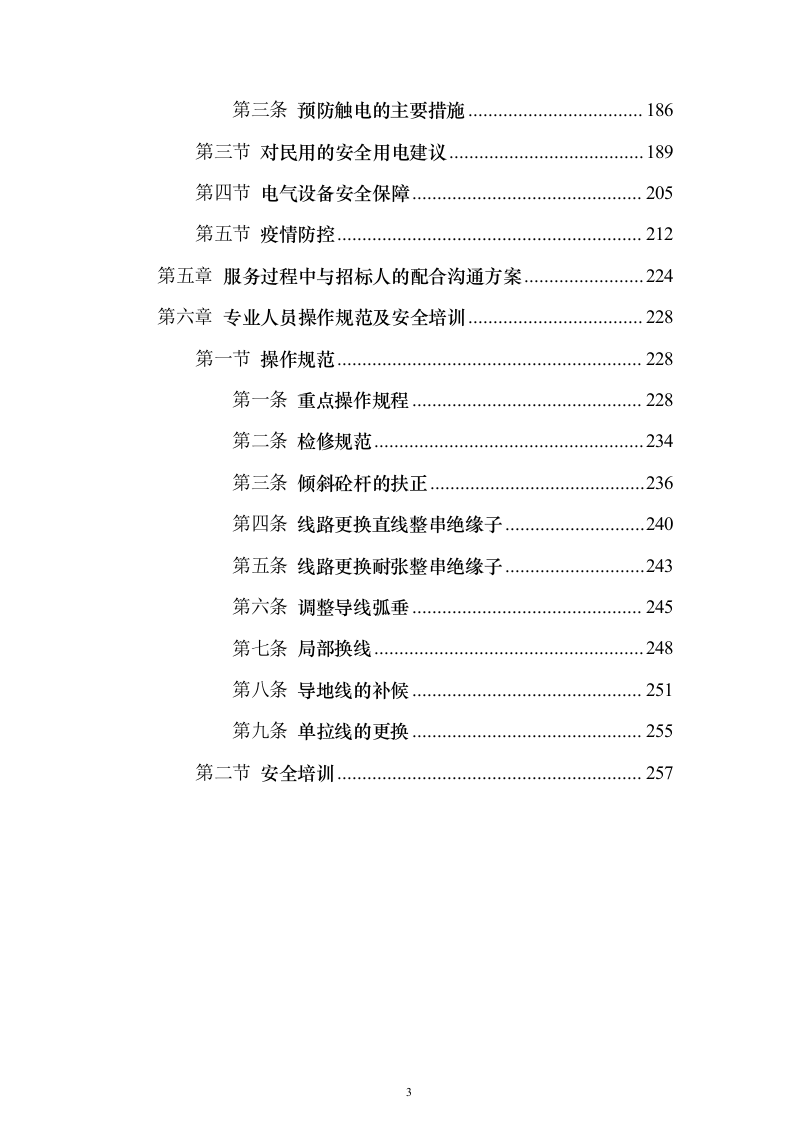

电气线路安全专业检测投标方案(287页)(2024年修订版).docx 第3页

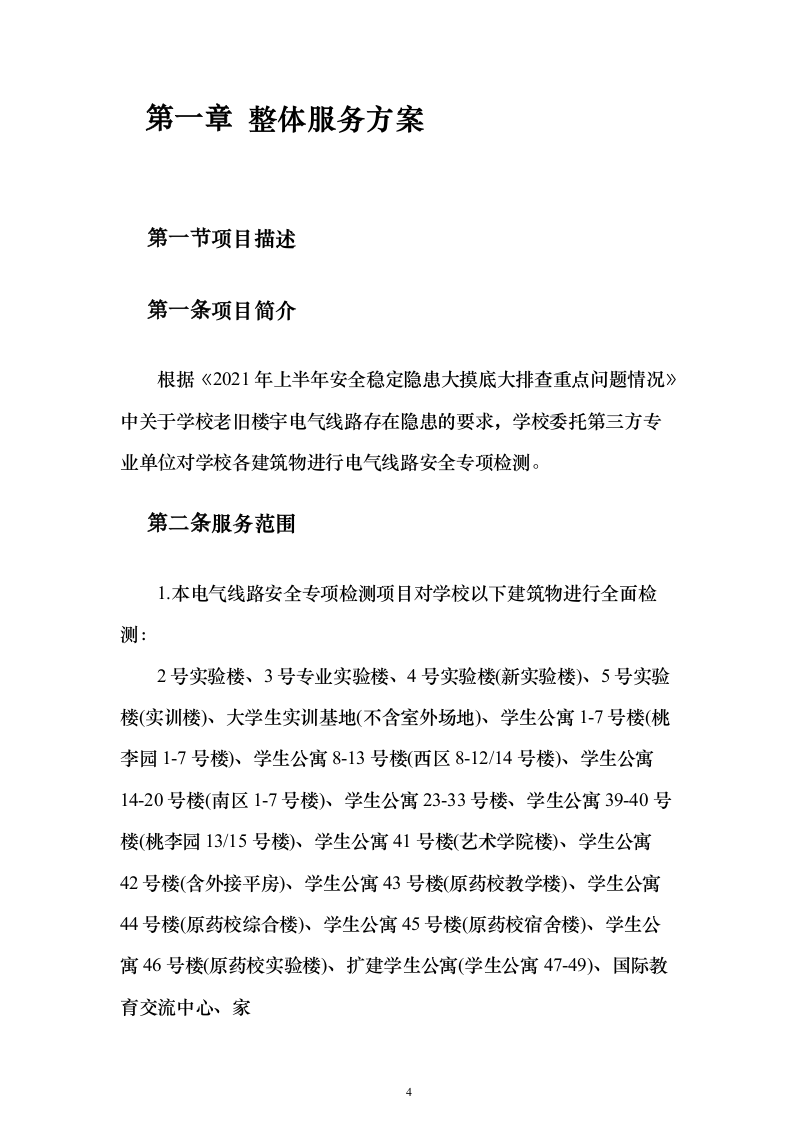

电气线路安全专业检测投标方案(287页)(2024年修订版).docx 第4页

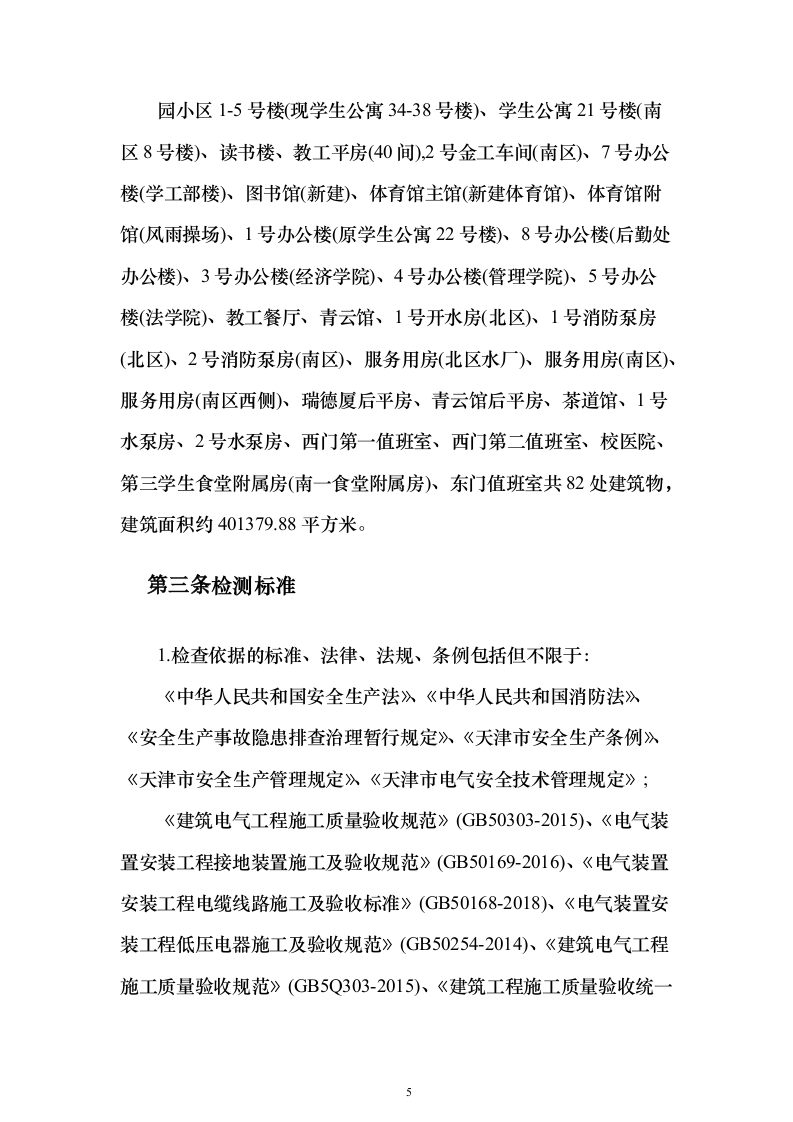

电气线路安全专业检测投标方案(287页)(2024年修订版).docx 第5页

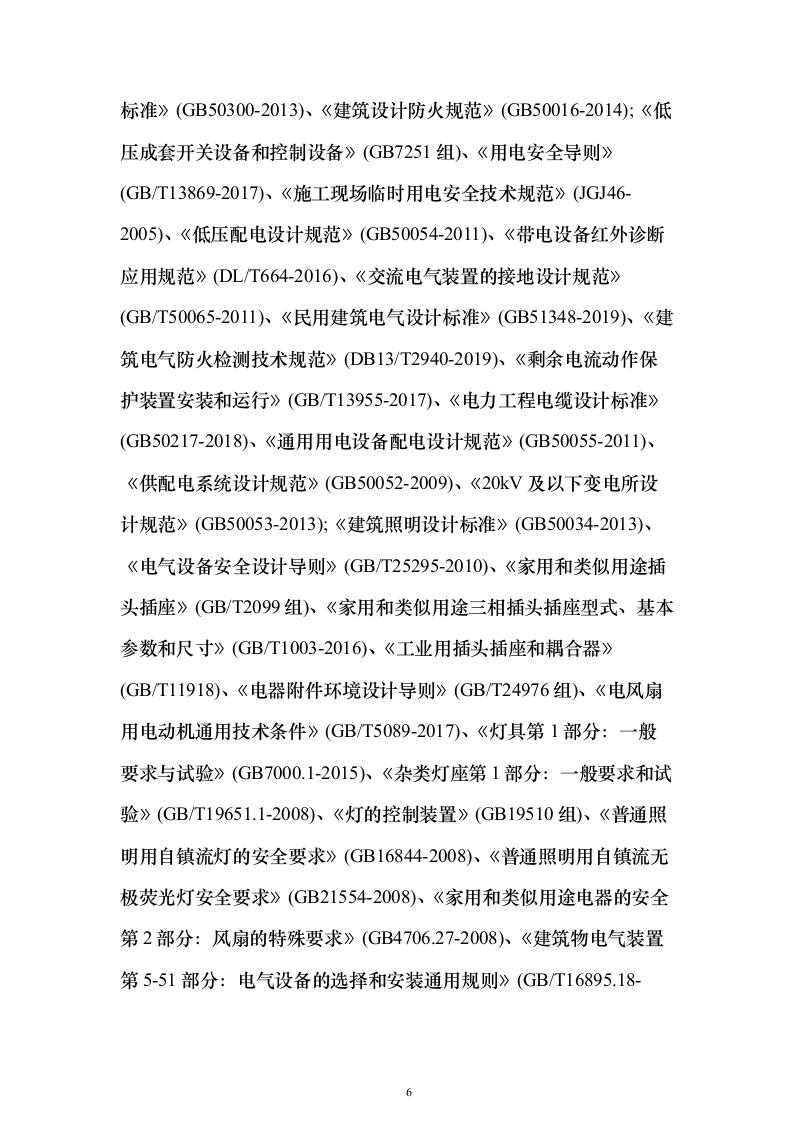

电气线路安全专业检测投标方案(287页)(2024年修订版).docx 第6页

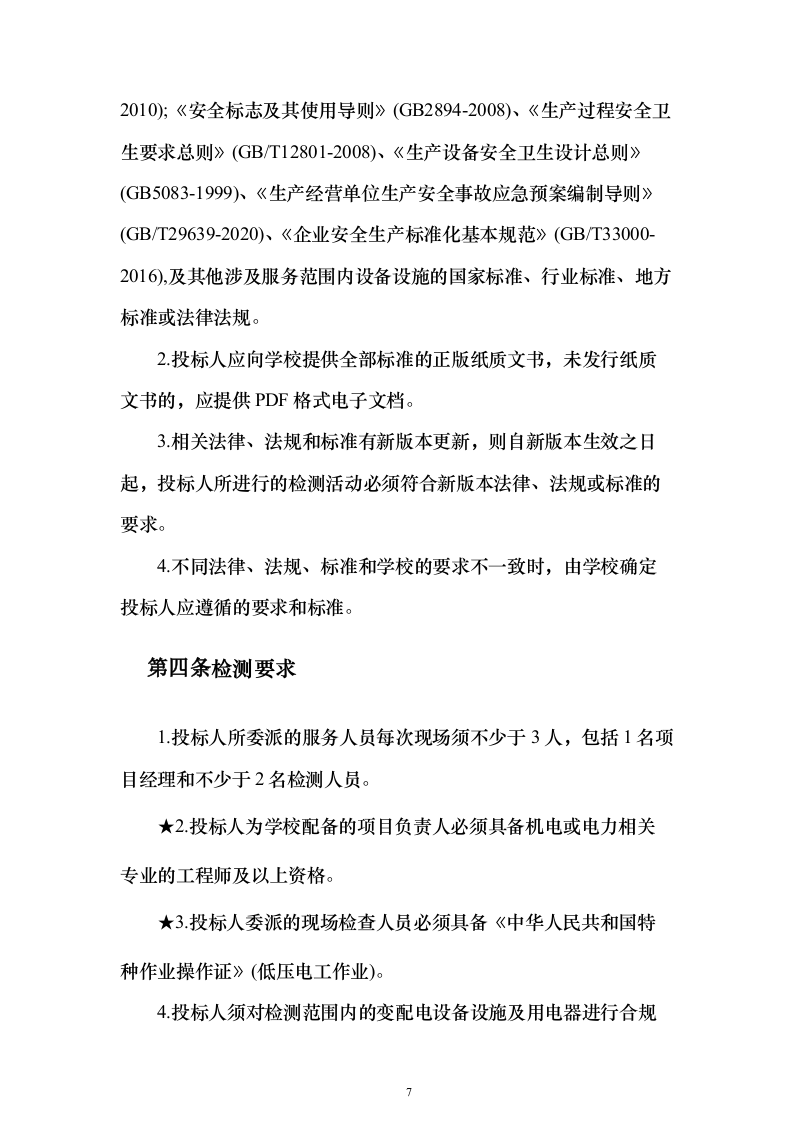

电气线路安全专业检测投标方案(287页)(2024年修订版).docx 第7页

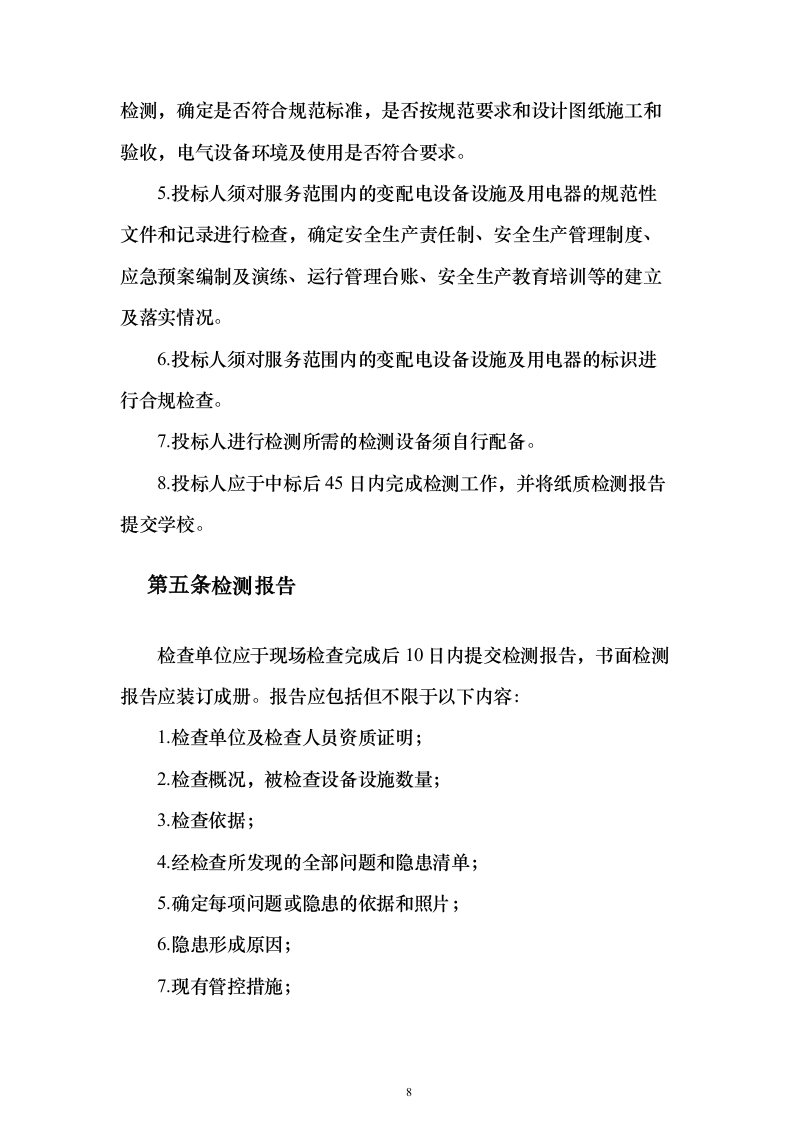

电气线路安全专业检测投标方案(287页)(2024年修订版).docx 第8页

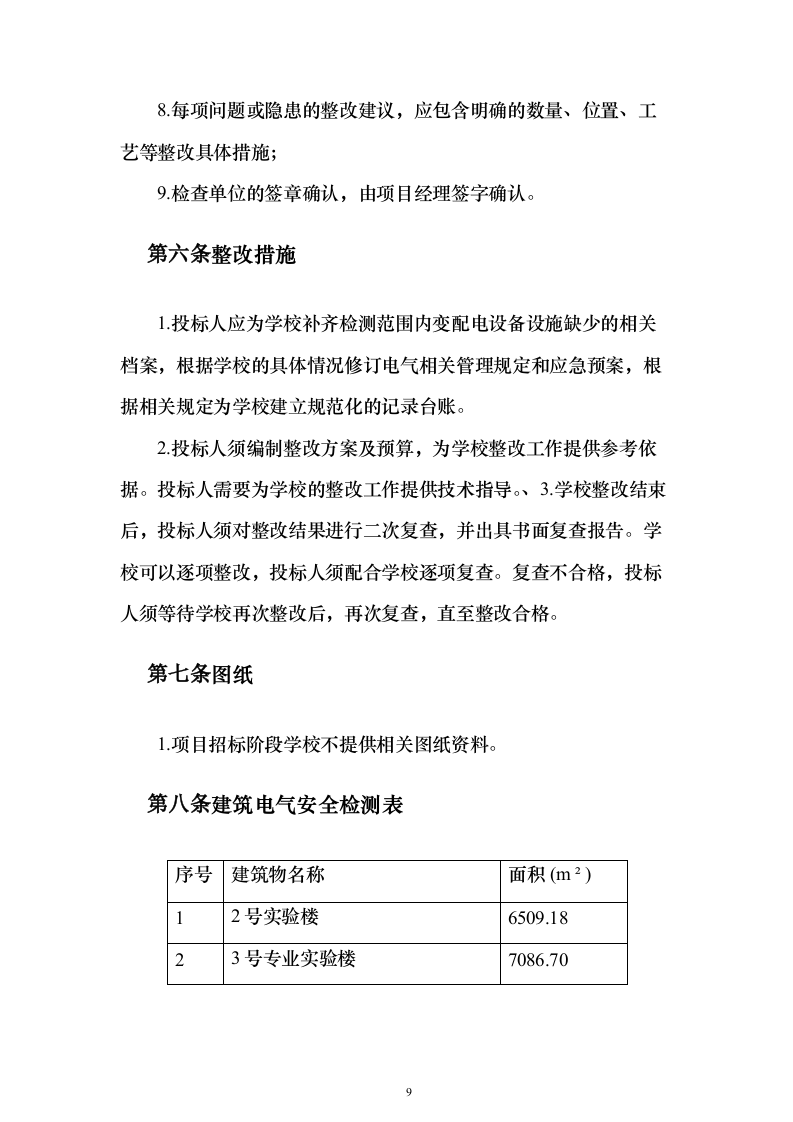

电气线路安全专业检测投标方案(287页)(2024年修订版).docx 第9页

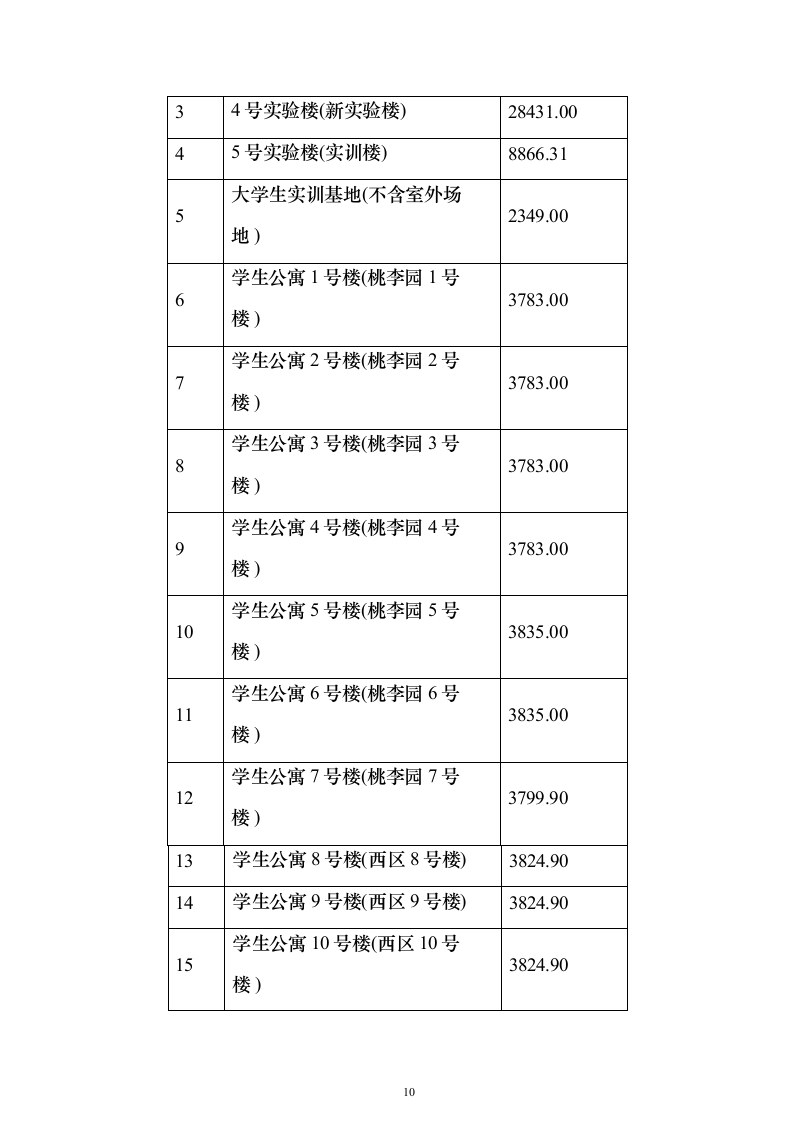

电气线路安全专业检测投标方案(287页)(2024年修订版).docx 第10页
电气线路安全专业检测投标方案(287页)(2024年修订版).docx 第11页
电气线路安全专业检测投标方案(287页)(2024年修订版).docx 第12页

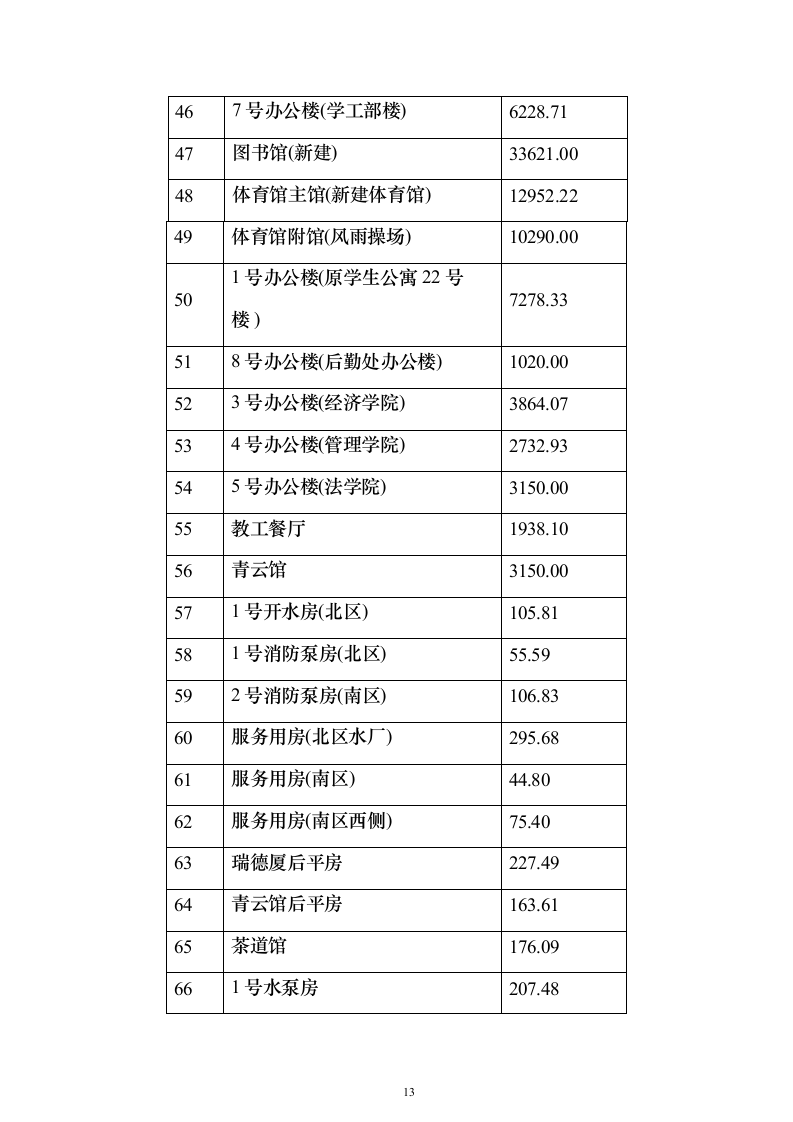

电气线路安全专业检测投标方案(287页)(2024年修订版).docx 第13页

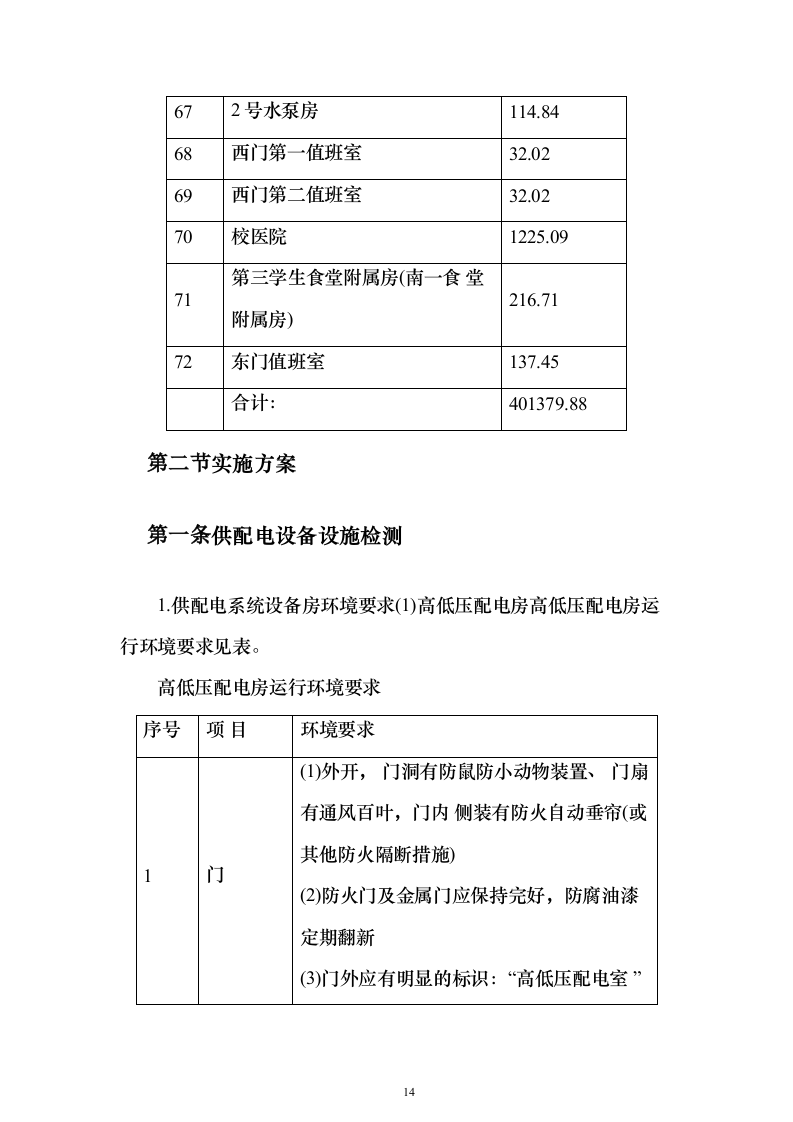

电气线路安全专业检测投标方案(287页)(2024年修订版).docx 第14页

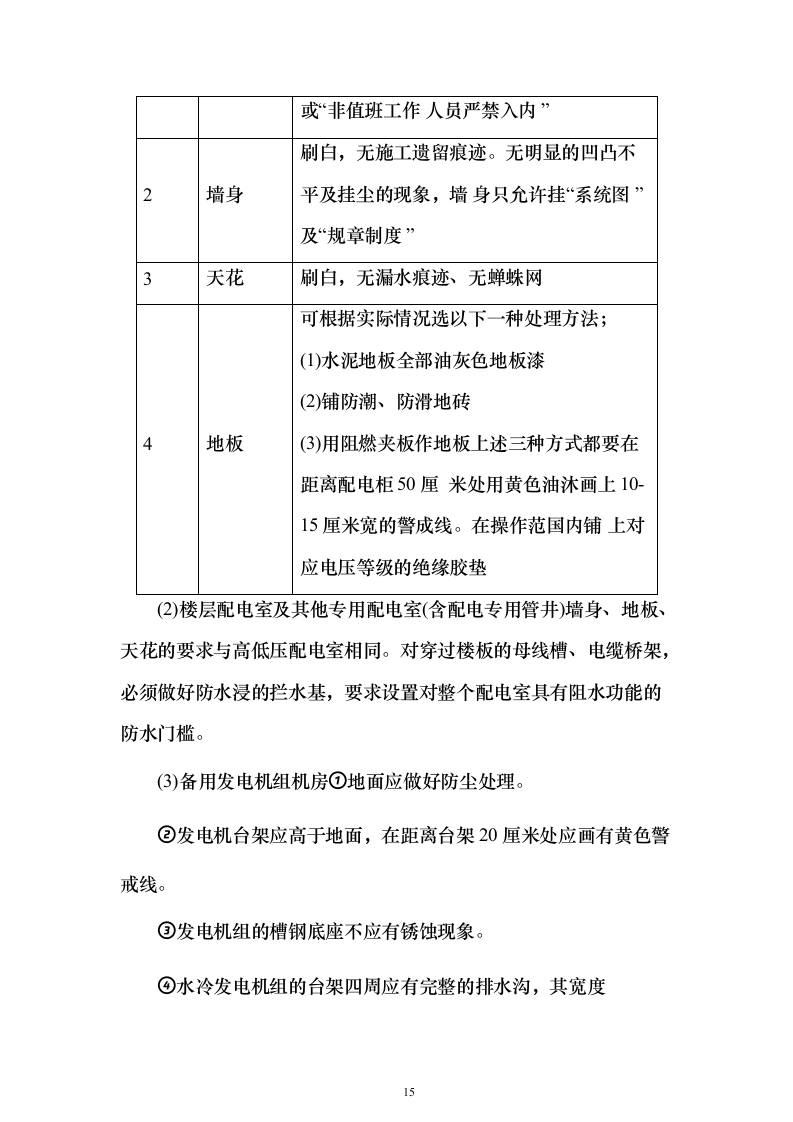

电气线路安全专业检测投标方案(287页)(2024年修订版).docx 第15页
剩余274页未读, 下载浏览全部
电气线路安全专业检测投标方案 目录 第一章 整体服务方案 4 第一节 项目描述 4 第一条 项目简介 4 第二条 服务范围 4 第三条 检测标准 5 第四条 检测要求 7 第五条 检测报告 8 第六条 整改措施 9 第七条 图纸 9 第八条 建筑电气安全检测表 9 第二节 实施方案 14 第一条 供配电设备设施检测 14 第二条 建筑电气线路安全分析 21 第三条 建筑电气安检专项方案 35 第四条 电气安检技术建议 37 第三节 检测质量措施 69 第一条 质量管理体系 69 第二条 质量职责 73 第三条 质量管理制度 76 第四条 保证质量的检测要素控制措施 78 第四节 检测进度计划 82 第一条 检测进度保障措施 82 第二条 进度计划的管理措施 87 第三条 进度计划的检查与调整 93 第四条 保证进度的工程检查措施 94 第二章 服务的人员安排及职责 95 第一节 公司服务人员制度 95 第一条 总则 95 第二条 本工程公司管理制度 97 第三条 公司各部门职责 149 第二节 项目安排职责 154 第一条 人员组织机构 155 第二条 项目人员组织方案 155 第三条 项目人员岗位职责 157 第三章 紧急事件保供电的保障措施 163 第一节 恶劣天气保供电的保障措施 163 第二节 重大活动供电保障的措施 170 第四章 针对本项目的服务安全保证措施 176 第一节 电气设备安全维护措施 176 第二节 专项安全防范措施 184 第一条 防触电安全 184 第二条 常见触电事故原因 185 第三条 预防触电的主要措施 186 第三节 对民用的安全用电建议 189 第四节 电气设备安全保障 205 第五节 疫情防控 212 第五章 服务过程中与招标人的配合沟通方案 224 第六章 专业人员操作规范及安全培训 228 第一节 操作规范 228 第一条 重点操作规程 228 第二条 检修规范 234 第三条 倾斜砼杆的扶正 236 第四条 线路更换直线整串绝缘子 240 第五条 线路更换耐张整串绝缘子 243 第六条 调整导线弧垂 245 第七条 局部换线 248 第八条 导地线的补候 251 第九条 单拉线的更换 255 第二节 安全培训 257 整体服务方案 项目描述 项目简介 根据《2021年上半年安全稳定隐患大摸底大排查重点问题情况》中关于学校老旧楼宇电气线路存在隐患的要求,学校委托第三方专业单位对学校各建筑物进行电气线路安全专项检测。 服务范围 1.本电气线路安全专项检测项目对学校以下建筑物进行全面检测: 2号实验楼、3号专业实验楼、4号实验楼(新实验楼)、5号实验楼(实训楼)、大学生实训基地(不含室外场地)、学生公寓1-7号楼(桃李园1-7号楼)、学生公寓8-13号楼(西区8-12/14号楼)、学生公寓14-20号楼(南区1-7号楼)、学生公寓23-33号楼、学生公寓39-40号楼(桃李园13/15号楼)、学生公寓41号楼(艺术学院楼)、学生公寓42号楼(含外接平房)、学生公寓43号楼(原药校教学楼)、学生公寓44号楼(原药校综合楼)、学生公寓45号楼(原药校宿舍楼)、学生公寓46号楼(原药校实验楼) 、 扩建学生公寓(学生公寓47-49)、国际教育交流中心、家 园小区1-5号楼(现学生公寓34-38号楼)、学生公寓21号楼(南区8号楼)、读书楼、教工平房(40间),2号金工车间(南区)、7号办公楼(学工部楼)、图书馆(新建)、体育馆主馆(新建体育馆)、体育馆附馆(风雨操场)、1号办公楼(原学生公寓22号楼)、8号办公楼(后勤处办公楼)、3号办公楼(经济学院)、4号办公楼(管理学院)、5号办公楼(法学院)、教工餐厅、青云馆、1号开水房(北区)、1号消防泵房(北区)、2号消防泵房(南区)、服务用房(北区水厂)、服务用房(南区)、服务用房(南区西侧)、瑞德厦后平房、青云馆后平房、茶道馆、1号水泵房、2号水泵房、西门第一值班室、西门第二值班室、校医院、第三学生食堂附属房(南一食堂附属房)、东门值班室共82处建筑物,建筑面积约401379.88平方米。 检测标准 1.检查依据的标准、法律、法规、条例包括但不限于: 《中华人民共和国安全生产法》、《中华人民共和国消防法》、《安全生产事故隐患排查治理暂行规定》、《天津市安全生产条例》、《天津市安全生产管理规定》、《天津市电气安全技术管理规定》; 《建筑电气工程施工质量验收规范》(GB50303-2015)、《电气装置安装工程接地装置施工及验收规范》(GB50169-2016)、《电气装置安装工程电缆线路施工及验收标准》(GB50168-2018)、《电气装置安装工程低压电器施工及验收规范》(GB50254-2014)、《建筑电气工程施工质量验收规范》(GB5Q303-2015)、《建筑工程施工质量验收统一标准》(GB50300-2013)、《建筑设计防火规范》(GB50016-2014);《低压成套开关设备和控制设备》(GB7251组)、《用电安全导则》(GB/T13869-2017)、《施工现场临时用电安全技术规范》(JGJ46-2005)、《低压配电设计规范》(GB50054-2011)、《带电设备红外诊断应用规范》(DL/T664-2016)、《交流电气装置的接地设计规范》(GB/T50065-2011)、《民用建筑电气设计标准》(GB51348-2019)、《建筑电气防火检测技术规范》(DB13/T2940-2019)、《剩余电流动作保护装置安装和运行》(GB/T13955-2017)、《电力工程电缆设计标准》 (GB50217-2018)、《通用用电设备配电设计规范》(GB50055-2011)、《供配电系统设计规范》(GB50052-2009)、《20kV及以下变电所设计规范》(GB50053-2013);《建筑照明设计标准》(GB50034-2013)、《电气设备安全设计导则》(GB/T25295-2010)、《家用和类似用途插头插座》(GB/T2099组)、《家用和类似用途三相插头插座型式、基本参数和尺寸》(GB/T1003-2016)、《工业用插头插座和耦合器》(GB/T11918)、《电器附件环境设计导则》(GB/T24976组)、《电风扇用电动机通用技术条件》(GB/T5089-2017)、《灯具第1部分:一般要求与试验》(GB7000.1-2015)、《杂类灯座第1部分:一般要求和试验》(GB/T19651.1-2008)、《灯的控制装置》(GB19510组)、《普通照明用自镇流灯的安全要求》(GB16844-2008)、《普通照明用自镇流无极荧光灯安全要求》(GB21554-2008)、《家用和类似用途电器的安全第2部分:风扇的特殊要求》(GB4706.27-2008)、《建筑物电气装置第5-51部分:电气设备的选择和安装通用规则》(GB/T16895.18-2010);《安全标志及其使用导则》(GB2894-2008)、《生产过程安全卫生要求总则》(GB/T12801-2008)、《生产设备安全卫生设计总则》(GB5083-1999)、《生产经营单位生产安全事故应急预案编制导则》(GB/T29639-2020)、《企业安全生产标准化基本规范》(GB/T33000-2016),及其他涉及服务范围内设备设施的国家标准、行业标准、地方标准或法律法规。 2.投标人应向学校提供全部标准的正版纸质文书,未发行纸质文书的,应提供PDF格式电子文档。 3.相关法律、法规和标准有新版本更新,则自新版本生效之日起,投标人所进行的检测活动必须符合新版本法律 、 法规或标准的要求。 4.不同法律、法规、标准和学校的要求不一致时,由学校确定投标人应遵循的要求和标准。 检测要求 1.投标人所委派的服务人员每次现场须不少于3人,包括1名项目经理和不少于2名检测人员。 ★2.投标人为学校配备的项目负责人必须具备机电或电力相关专业的工程师及以上资格。 ★3.投标人委派的现场检查人员必须具备《中华人民共和国特种作业操作证》(低压电工作业)。 4.投标人须对检测范围内的变配电设备设施及用电器进行合规检测,确定是否符合规范标准,是否按规范要求和设计图纸施工和验收,电气设备环境及使用是否符合要求。 5.投标人须对服务范围内的变配电设备设施及用电器的规范性文件和记录进行检查,确定安全生产责任制、安全生产管理制度、应急预案编制及演练、运行管理台账、安全生产教育培训等的建立及落实情况。 6.投标人须对服务范围内的变配电设备设施及用电器的标识进行合规检查。 7.投标人进行检测所需的检测设备须自行配备。 8.投标人应于中标后45日内完成检测工作,并将纸质检测报告提交学校。 检测报告 检查单位应于现场检查完成后10日内提交检测报告,书面检测报告应装订成册。报告应包括但不限于以下内容: 1.检查单位及检查人员资质证明; 2.检查概况,被检查设备设施数量; 3.检查依据; 4.经检查所发现的全部问题和隐患清单; 5.确定每项问题或隐患的依据和照片; 6.隐患形成原因; 7.现有管控措施; 8.每项问题或隐患的整改建议,应包含明确的数量、位置、工艺等整改具体措施; 9.检查单位的签章确认,由项目经理签字确认。 整改措施 1.投标人应为学校补齐检测范围内变配电设备设施缺少的相关档案,根据学校的具体情况修订电气相关管理规定和应急预案,根据相关规定为学校建立规范化的记录台账。 2.投标人须编制整改方案及预算,为学校整改工作提供参考依据。投标人需要为学校的整改工作提供技术指导。 、 3.学校整改结束后,投标人须对整改结果进行二次复查,并出具书面复查报告。学校可以逐项整改,投标人须配合学校逐项复查。复查不合格,投标人须等待学校再次整改后,再次复查,直至整改合格。 图纸 1.项目招标阶段学校不提供相关图纸资料。 建筑电气安全检测表 序号 建筑物名称 面积 (m ² ) 1 2号实验楼 6509.18 2 3号专业实验楼 7086.70 3 4号实验楼(新实验楼) 28431.00 4 5号实验楼(实训楼) 8866.31 5 大学生实训基地(不含室外场 地 ) 2349.00 6 学生公寓1号楼(桃李园1号 楼 ) 3783.00 7 学生公寓2号楼(桃李园2号 楼 ) 3783.00 8 学生公寓3号楼(桃李园3号 楼 ) 3783.00 9 学生公寓4号楼(桃李园4号 楼 ) 3783.00 10 学生公寓5号楼(桃李园5号 楼 ) 3835.00 11 学生公寓6号楼(桃李园6号 楼 ) 3835.00 12 学生公寓7号楼(桃李园7号 楼 ) 3799.90 13 学生公寓8号楼(西区8号楼) 3824.90 14 学生公寓9号楼(西区9号楼) 3824.90 15 学生公寓10号楼(西区10号 楼 ) 3824.90 16 学生公寓11号楼(西区11号 楼 ) 3824.90 17 学生公寓12号楼(西区12号 楼 ) 2456.00 18 学生公寓13号楼(西区14号 楼 ) 4473.40 19 学生公寓14号楼(南区1号 楼 ) 4099.20 20 学生公寓15号楼(南区2号 楼 ) 4804.80 21 学生公寓16号楼(南区3号 楼 ) 4804.80 22 学生公寓17号楼(南区4号 楼 ) 5118.36 23 学生公寓18号楼(南区5号 楼 ) 5118.36 24 学生公寓19号楼(南区6号 楼 ) 5921.57 25 学生公寓20号楼(南区7号 楼 ) 7691.84 26 学生公寓23-33号楼 46698.17 27 学生公寓39号楼(桃李园13 号楼) 2643.20 28 学生公寓40号楼(桃李园15 号楼) 4222.21 29 学生公寓41号楼(艺术学院 楼 ) 5138.69 30 学生公寓42号楼(含外接平 房 ) 6540.85 31 学生公寓43号楼(原药校教 学楼) 5851.66 32 学生公寓44号楼(原药校综 合楼) 4225.42 33 学生公寓45号楼(原药校宿 舍楼) 3665.18 34 学生公寓46号楼(原药校实 验楼) 2214.28 35 扩建学生公寓(学生公寓 47-49) 23651.71 36 国际教育交流中心 42476.00 37 家园小区1号楼(现学生公寓 34号楼) 2907.00 38 家园小区2号楼(现学生公寓 35号楼) 3785.40 39 家园小区3号楼(现学生公寓 36号楼) 3218.41 40 家园小区4号楼(现学生公寓 37号楼) 6643.68 41 家园小区5号楼(现学生公寓 38号楼) 1771.50 42 学生公寓21号楼(南区8号 楼 ) 990.00 43 读书楼 810.23 44 教工平房(40间) 868.24 45 2号金工车间(南区) 3983.76 46 7号办公楼(学工部楼) 6228.71 47 图书馆(新建) 33621.00 48 体育馆主馆(新建体育馆) 12952.22 49 体育馆附馆(风雨操场) 10290.00 50 1号办公楼(原学生公寓22号 楼 ) 7278.33 51 8号办公楼(后勤处办公楼) 1020.00 52 3号办公楼(经济学院) 3864.07 53 4号办公楼(管理学院) 2732.93 54 5号办公楼(法学院) 3150.00 55 教工餐厅 1938.10 56 青云馆 3150.00 57 1号开水房(北区) 105.81 58 1号消防泵房(北区) 55.59 59 2号消防泵房(南区) 106.83 60 服务用房(北区水厂) 295.68 61 服务用房(南区) 44.80 62 服务用房(南区西侧) 75.40 63 瑞德厦后平房 227.49 64 青云馆后平房 163.61 65 茶道馆 176.09 66 1号水泵房 207.48 67 2号水泵房 114.84 68 西门第一值班室 32.02 69 西门第二值班室 32.02 70 校医院 1225.09 71 第三学生食堂附属房(南一食 堂附属房) 216.71 72 东门值班室 137.45 合计: 401379.88 实施方案 供配电设备设施检测 1.供配电系统设备房环境要求(1)高低压配电房高低压配电房运行环境要求见表。 高低压配电房运行环境要求 序号 项 目 环境要求 1 门 (1)外开, 门洞有防鼠防小动物装置、 门扇有通风百叶,门内 侧装有防火自动垂帘(或其他防火隔断措施) (2)防火门及金属门应保持完好,防腐油漆定期翻新 (3)门外应有明显的标识:“高低压配电室 ”或“非值班工作 人员严禁入内 ” 2 墙身 刷白,无施工遗留痕迹。无明显的凹凸不平及挂尘的现象,墙 身只允许挂“系统图 ”及“规章制度 ” 3 天花 刷白,无漏水痕迹、无蝉蛛网 4 地板 可根据实际情况选以下一种处理方法; (1)水泥地板全部油灰色地板漆 (2)铺防潮、防滑地砖 (3)用阻燃夹板作地板上述三种方式都要在距离配电柜50厘 米处用黄色油沐画上10-15厘米宽的警成线。在操作范国内铺 上对应电压等级的绝缘胶垫 (2)楼层配电室及其他专用配电室(含配电专用管井)墙身、地板、天花的要求与高低压配电室相同。对穿过楼板的母线槽、电缆桥架,必须做好防水浸的拦水基,要求设置对整个配电室具有阻水功能的防水门槛。 (3)备用发电机组机房①地面应做好防尘处理。 ②发电机台架应高于地面,在距离台架20厘米处应画有黄色警戒线。 ③发电机组的槽钢底座不应有锈蚀现象。 ④水冷发电机组的台架四周应有完整的排水沟,其宽度 不宜超过15厘米。 ⑤发电机组的日用油箱应设在有门的独立房间,门外侧应有明显的严禁烟火警示牌。 ⑥发电机组的启动电池应放置在专用的台架上。 ⑦发电机房的照明、通风、冷却、泵油设备的用电应接入回路,以保证发电机组送电后,能确保这些设备的安全运行。 2.供配电系统设备运行要求 (1)维护好系统标识 ①高低压配电室主要出入门外应有“高压配电室”、“低压配电室”、“非值班操作人员严禁入内”等白底红字的标志牌。 ②高压进线如设在配电室内或室外,且是开放式安装的,则要在护栏上或导线上挂上“高压危险”标示牌。 ③在高压配电柜的进线柜的正面和背面,要在适当的位置上标示进线回路的名称。例如,“水荫F9”、“阳明F4”等,并与系统图上的标示保持一致。 ④对已经送电的高压开关和已退出运行的高压开关,要挂统一的“投入” 、 “正在工作、严禁合闸”标示牌。 ⑤高低压配电柜的顶部应明确标示该柜在系统中的编号,且必须和竣工图上的标号相一致。有条件的情况下还应标明该柜的功能和用途,例如,“联络柜”、“计量柜”、“馈电柜”等。 ⑥在低压配电柜的所有送电开关的面板上,应该用统一的字样表示该路开关的回路名称。 ⑦在低压配电送电的母线槽电缆上应挂有已经标注回路名称的金属牌子;在同一回路不同的适当位置挂上统一的标示牌。 ③楼层配电室及专用管井应该有明确的标示牌。 ④高低压配电室及其他独立的配电室内的接地点,应有明确统一的“接地点#号”的标识。 (2)作好高低压配电运行记录 ①运行技术参数。高压侧(以高压供电回路为记录项):每小时记录电压(kV)、电流(A);直流屏技术数据:充电电压、电流、直流电压。 低压侧受电端总开关、各馈电回路(屏、柜)的每小时记录电压(V)、电流(A)、功率因素(COS),每天在固定时间记录主要回路的电能耗用情况。 ②交接班记录与检查。当班运行人员要对自己的记录负责,认真签名;每月由系统工程师对运行人员的运行记录、各类统计表格进行审核并签字。记录与检查表的具体格式可 以参考表。 配电房运行记录表 时间 变压器 电压 温度 输出电流 输出电压 值班 人 Ia( A) Ib( A) Ic( A) U(V ) ℃ Ia( A) Ib( A) Ic( A) U1( V) U2( V) U3( V) 0:00 2:00 4:00 6:00 8:00 10:00 12:00 14:00 16:00 18:00 (3)对运行情况进行分析 每年年末到次年1月前,由供配电系统的工程师对本年度的系统运行情况进行技术分析,并提交系统运行分析报告。系统运行情况分析报告应包括以下内容。 ①全年平均载荷(kW)、各台变压器的运行时数(h) 、 总用电量、重点用电回路的用电总量(kWh)、全年低压端平均线电压(V)、全年平均气温(C)、全年高低压配电设备的故障率(%)(从高压进线开始到低压配电柜出线端结束的设备)。 ②分析系统运行的主要技术特点。 ③分析出现故障的主要原因。④对全年系统运行的评价。 ⑤根据今年的系统运行情况提出下一年度运行管理的 预测性意见。 3.供配电系统保养项目 供配电系统保养项目见表。供配电系统保养项目 季度 (1)各层配电母线槽接头:检测运行温度 (2)外立面泛光灯和外墙灯:检查镇流器、灯座、灯泡、控制 开关和线路有无损坏;开关箱清洁除尘 (3)喷水池灯:检查灯座、灯泡、控制开关和线路有无损坏; 潜水系运行有无异响;更换密封不良灯座和老化电缆;开关箱清 洁除尘 (4)公共大堂灯、招牌射灯和灯箱:检查灯座、灯泡、光管、 控制开关和线路有无损坏;开关箱清洁除尘 (5)清洁各层配电房:清洁母线槽表面:检测运行温度 (6)高压配电房:检查清沽直流屏、 电池 (7)地下层送风机:检查电机风机轴承有无异响;轴承打黄油; 清洁风机房和设备、控制箱清沽除尘 半年 (1)各层配电房电箱:检查电源开关、接触器、指示灯、转换 开关、按钮、各接线有无损坏和过载过热;动力箱电缆T接口和 母线插接箱接口、 电源开关接口有无过载过热 (2)低压配电房电柜:检测母排接口、电缆接口、开关接口运 行温度;检查电容器、避雷器瓷瓶;清扫电柜灰尘 年度 (1)变压器房:紧固各接口螺丝、检查各接地线情况;清扫变 压器灰尘 (2)高压配电房:配电柜除尘、检查小车接口螺丝、开关触头、 二次接线完好;试验开关分合闸 (3)低压配电房电柜:母排和电缆接口、 电容器接口、避雷器 浇瓶连线、熔断器接口、开关等接口除尘紧线;试验开关分合闸 (4)楼层配电房电源插接开关箱:除尘紧线 (5)各层其他功能的设备配电房电箱:检查电源开关、接触器、 指示灯、转换开关、按钮、各连线有无损坏和过载过热:动力箱 T接口和总电源开关接口有无过载过热;清扫电箱内灰尘;接口 除尘紧线 (6)高压配电房:直流屏电池架除锈油漆 (7)发电机:控制电箱和开关电箱接口除尘紧线;机架除锈油 漆;机座防震弹黄打黄油 (8)地下层送风机:检查调校风机皮带,控制箱接口和电支机 接口紧线;测量电机运行电流、设备除锈油漆 (9)建筑物外围射灯:铁架、线管除锈油漆 (10)天面尖灯顶灯和射灯:铁架、线管除锈油漆 (11)外围喷水池灯:开关箱紧线、消防接合器除锈油漆 建筑电气线路安全分析 一、民用建筑的配变电系统 由发电厂不同电压等级的电力网电能用户组成的统一 整体称为电力系统。而由降压站供给的10kV-380/220V配电线路,是将电能分配到各类用户。民用建筑的用户是各类电能用户之一。 民用建筑外部的10kV配电系统是指降压变电所引出的10kV各回电源线。该线路是由民用建筑建设单位投资建设,而产权移交给当地供电部门,由供电部门负责运行、维护和管理。 民用建筑或民用建筑群内部的配电系统,是指民用建筑或民用建筑群范围内主要小区的降压变电所、配变电所;高层和超高层建筑采用的自启动柴油发电机组;中、低压配电线路,照明、空调、电力(包括弱电系统的电力供应)、电热等配电系统。 二、中、低压配电及配方式 民用建筑用配电负荷一般分为三级,重要的交通枢纽、重要的通信枢纽、大型体育馆、国际活动的公共场所、重要电力负荷、高层建筑和超高层建筑的宾馆、大厦、写字楼等用电负荷为一级负荷。高层民用建筑的火灾自动报警系统和 消防联动统、信息高速公路,实时处理计算机及计算机网络 应列入一级负荷的特别重要负荷。 国内大型民用建筑较大负荷的用电单位配电方式都是由中压10kV配电。对小型民用建筑较小负荷的用电单位宜接入地区低压380/220V建筑电气线路,其配电半径不宜超过250米。 根据配电系统的配电及配电方式,用电负荷的等级和环境特征等,正确选择电气线路的缘导体及其电气保护,对防止和减轻电气线路的火灾能起到积极作用。 三、正确选择电缆、电线、母线槽及电缆桥架高层、超高层建筑要根据地区条件、工程特点,应重点考虑地震(地震区)和水的二次灾害、防雷及防水等方面的因素。就防火而言,从国内外很多可证实的火灾案例,可证实高层民用建筑物内各部位装修材料燃烧性能等级,不可超过民用高层建筑设计防火规范和建筑物内部装修设计防火规范的规定。然而目前国内外还没有超高层民用建筑设计防火规范和超高 层民用建筑物内部装修设计防火规范可遵循。任何民用建筑物和内部装修本身的不燃化是有局限性的,而电能分布在民用建筑物内、外各个部分,任何完善的防火管理使电能发生火灾的几率为零都是不可能的。尽管消防部门年年都强调加强防火管理,但由于种种原因也常意外地隐藏着电气线火灾的危险。电气火灾的危害案例最多的还是线路,如电缆、电 线(包括母线槽)等配电线路。高层、超高层民用建筑、从防火的角度出发,除认真考虑建筑物及装修材料的不燃化外,电气设备、配电线路所采用的各类电缆、电线、母线槽更需要采取阻燃化、难燃化和不燃化的措施。 高层、超高层民用建筑的电气设备使用的材料多数为有机化合物,通常以电气绝缘材料的方式使用,特别是塑料多数为易燃、可燃性的物质,设计和使用时必须充分注意,应严格按照消防法规的要求设计、选型及安装敷设。 近些年来,由于电缆、电线、母线槽着火延燃酿成重大火灾,国内外时有发生,损失惨重,已引起人们的深切关注。并使人们清楚地认识到民用建筑物内使用的各类电气产品 中,一部分电气的配电线路必须根据不同用途选用阻燃、难燃和不燃的缆、线和母线槽。 (一)阻燃型电缆、电线 具有阻燃性能的PVC绝缘和护套电缆、电线,耐温有70℃、90℃、105℃,阻燃特性氧指数为32及以上。阻燃型电缆、电线其不易着火或是着火后不延燃,离开火源可以自熄。但阻燃材料作导体的绝缘是有一定的局限性,它仅适用于有阻燃要求的场所,耐温105C绝缘导线也称作耐热线,但用温度较高的场所。 JISK7201标准中规定了按测得的氧指数对材料难燃性 进行判定的等级: 难燃级别材料氧指数 一级大于30二级27-30三级24-27四级21-24五级21以下 我国生产的阻燃电缆,经过成束电缆燃烧通过了 IEC-332-3标准中最严酷的A类燃烧试验,达到了国际同类产品的要求,接近国际先进水平。 根据全国火灾事故的统计分析,因电力电缆着火造成火灾的事故占有很大的比例。 从1986年到1991年全国电力系统因电力电缆着火酿成火灾案例有62起,烧毁电缆、电气设备以及售电等直接经济损失达7亿元以上。石化系统有214起,造成直接经济损失高达数十亿元。电缆故障引起火灾的过程如下:电缆局部着火后,火势很猛,蔓延迅速,同时还产生大量的含有氯化氢有毒的烟气,对人体构成威胁,致使消防救火人员不能靠近火场及时扑救。与此同时氯化氨气体与空气中的水份相结合,化合成稀盐酸附着在电气设备、仪器仪器装置上生成导电薄膜。严重降低了机电设备和一二项接线回路的绝缘性能,直接影响机电设备和发电机组的安全运行并缩短其寿命。为防止电缆引起火灾和尽量减少氯化氢有毒气体,我国生产的电力电缆、控制电缆,适用不同场合要求的低烟低卤阻燃和 耐火电缆已在国内生产并达标。 国外公司除生产电力电缆控制电缆外,弱电的结构化综合布线系统也都采用公司生产的低烟、低卤阻燃的双绞线。对于超高层民用建筑,由于建筑高度超过100m,火灾扑救难度大,采用低烟、低卤的缆、线、母线槽是很有必要的。 (二)铜护套、氧化镁粉绝缘铜芯不燃电缆 一级负荷的特别重要负荷中,如消防电梯、消防泵、应急发电机等电源线,应积极推广铜护套铜芯氧化镁绝缘防火电缆(简称为MT电缆)。MI电缆和耐火母线槽是预防和扑救高层、超高层民用建筑火灾的重要举措之一。MI电缆价格比阻燃电缆价格更高,敷设方式均为明装敷设。 MI电缆有如下特点: 1.防火、耐火、耐高湿温。铜护套、铜芯线其熔点为 1083℃,无机物氧化镁粉绝缘材料在2200℃高温下不熔化,有很强的防火、耐火性能,且在250℃的高温环境中长期安全工作,用在应急发电机、消防电梯和消防泵的低压配电线路上,可为消防人员火灾的扑救赢得时间和提供保证。 2.无烟、无毒有利于人们撤离火灾现场,更有利益于消防人员扑救。 3.防火、防水、耐腐蚀性能高。氧化镁绝缘材料被紧密地挤压在铜护套与铜芯之间,MI电缆的部件全部为丝扣连接 , 任何气体、火焰都无法进入设备和电缆内。铜护套本身就具有良好的防腐性能,MI电缆在民用建筑中无需套塑料护套。铜护套为无缝铜管制成,即使浸泡在水中也可长期安全无故障通电运行。 4.无辐射、无涡流、过载能力强。铜护套有很高的防磁性能,能起到很好的屏蔽作用,还能防止辐射。单芯电缆无涡流效应。故铜护套不会发热。与相同截面的其它阻燃、难燃型电缆相比较,MI电缆内无机绝缘的氧化镁材料,短路和过载时不存在绝缘软化和损坏,也不会自燃。又由于过载能力很强,根据负荷计算电流选用线芯截面没必要放大1-3级,这在性能价格比上可取的。 5.机械强度高,外经小,使用寿命长。MI电缆的铜护套,绝缘粉、铜护套三为一体的结构,在多机械撞击和外力敲打下也不会损坏,确保电气和绝缘性能指标不变。由于特殊的结构和机械强度高,铜护套外部直径比其他阻燃、耐火电缆要小,因此占地面积就小。氧化镁粉是无机材料,化学性能极为稳定,也不存
