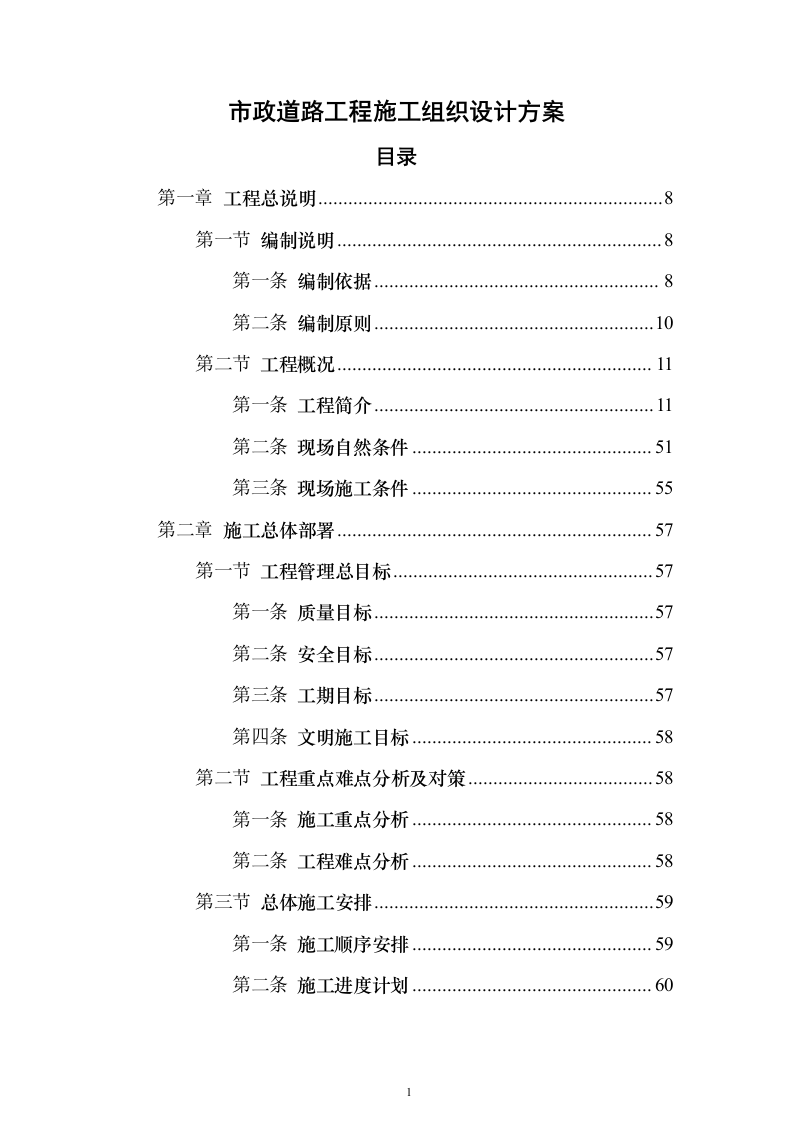

市政道路工程施工组织设计方案
目录
第一章
工程总说明
8
第一节
编制说明
8
第一条
编制依据
8
第二条
编制原则
10
第二节
工程概况
11
第一条
工程简介
11
第二条
现场自然条件
51
第三条
现场施工条件
55
第二章
施工总体部署
57
第一节
工程管理总目标
57
第一条
质量目标
57
第二条
安全目标
57
第三条
工期目标
57
第四条
文明施工目标
58
第二节
工程重点难点分析及对策
58
第一条
施工重点分析
58
第二条
工程难点分析
58
第三节
总体施工安排
59
第一条
施工顺序安排
59
第二条
施工进度计划
60
第三条
劳动力投入
61
第四条
劳动力保证措施
64
第五条
主要材料管理及保证措施
70
第六条
机械设备管理及保证措施
90
第七条
资金管理
94
第八条
施工技术方案编制计划
94
第三章
施工项目管理
96
第一节
项目的管理体系
96
第二节
组织机构
97
第一条
项目部的组织结构
97
第二条
人员分工及岗位职责
98
第三节
项目管理总体安排
108
第四节
施工准备工作组织
118
第四章
施工总平面布置和前期准备
125
第一节
施工总平面布置原则
125
第二节
施工总平面布置
127
第一条
布置原则及依据
127
第二条
布置说明
127
第三节
施工前期准备
132
第一条
施工总动员
132
第二条
施工技术准备
132
第三条
机械、材料进场准备
134
第四条
三通一平
135
第五章
主要施工工艺和施工方法
136
第一节
施工测量技术方案
136
第二节
道路工程
139
第三节
排水工程
201
第四节
电力、照明工程
255
第五节
交通工程
277
第六章
交通疏导方案及措施
305
第一节
交通状况说明
305
第二节
交通疏导方案
305
第三节
交通疏导保证措施
306
第七章
工期保证措施
313
第一节
工期目标
313
第二节
确保工期的组织管理措施
313
第三节
确保工期的技术措施
321
第四节
特殊季节的工期保证措施
322
第一条
雨季施工措施
322
第二条
高温季节施工措施
327
第三条
夜间施工措施
328
第八章
质量保证体系及措施
329
第一节
质量目标
329
第二节
质量保证体系
329
第三节
质量保证组织管理措施
335
第一条
建立质量管理机构
335
第二条
建立质量管理制度
335
第四节
质量保证技术措施
349
第一条
基坑质量保证措施
349
第二条
混凝土质量保证措施
349
第三条
钢筋质量保证措施
352
第四条
管沟的回填质量保证措施
354
第五条
道路基层质量保证措施
354
第六条
为确保质量所采取的检测试验手段、措施
355
第九章
安全保证体系及措施
360
第一节
安全目标
360
第二节
安全保证体系
362
第三节
安全保证组织管理措施
377
第四节
安全保证技术措施
388
第一条
基坑开挖安全措施
388
第二条
模板工程安全措施
388
第三条
钢筋工程安全措施
389
第四条
砼工程安全措施
389
第五条
吊装施工安全措施
390
第六条
现场用电安全措施
390
第七条
消防安全措施
391
第十章
绿色施工保证措施
392
第一节
绿色施工目标
392
第二节
绿色施工管理组织架构
393
第三节
绿色施工的保证措施
398
第一条
能源利用与管理
398
第二条
资源再利用
399
第三条
水资源节约与利用
399
第十一章
文明施工与环境保护保证措施
400
第一节
文明施与环境保护工作目标
400
第二节
文明施工管理组织架构
400
第三节
文明施工的保证措施
403
第四节
环境保护措施
405
第十二章
环境保护措施
415
第一节
环境保护目标
415
第二节
环境保护管理体系
418
第三节
环境保护保证措施
419
第十三章
建(构)筑物、管线保护措施
435
第一节
建(构)筑物保护
435
第二节
管线保护
435
第一条
临时过渡方案
435
第二条
采取积极保护措施
436
第十四章
工程技术资料管理
436
第一节
做好竣工验收、竣工资料和竣工备案管理
436
第一条
技术资料的职责分工
436
第二条
技术资料的管理
437
第三条
技术资料和整理
438
第四条
施工安全和文明资料
442
第二节
竣工资料按期移交的保证措施
444
第十五章
工程保修承诺及措施
445
第一节
保修期承诺
445
第二节
保修期内维护措施
445
第十六章
应急救援预案
447
第一节
安全应急组织架构
447
第二节
报警救援及其联系电话
447
第三节
应急救援程序
448
第十七章
标准化施工管理体系
450
第一节
标准化管理机构
450
第二节
标准化施工管理制度
452
第三节
项目部设置
452
第一条
外部设置
452
第二条
内部设置
453
第四节
施工现场设置
458
第一条
钢筋棚设置
458
第二条
材料堆放场设置
458

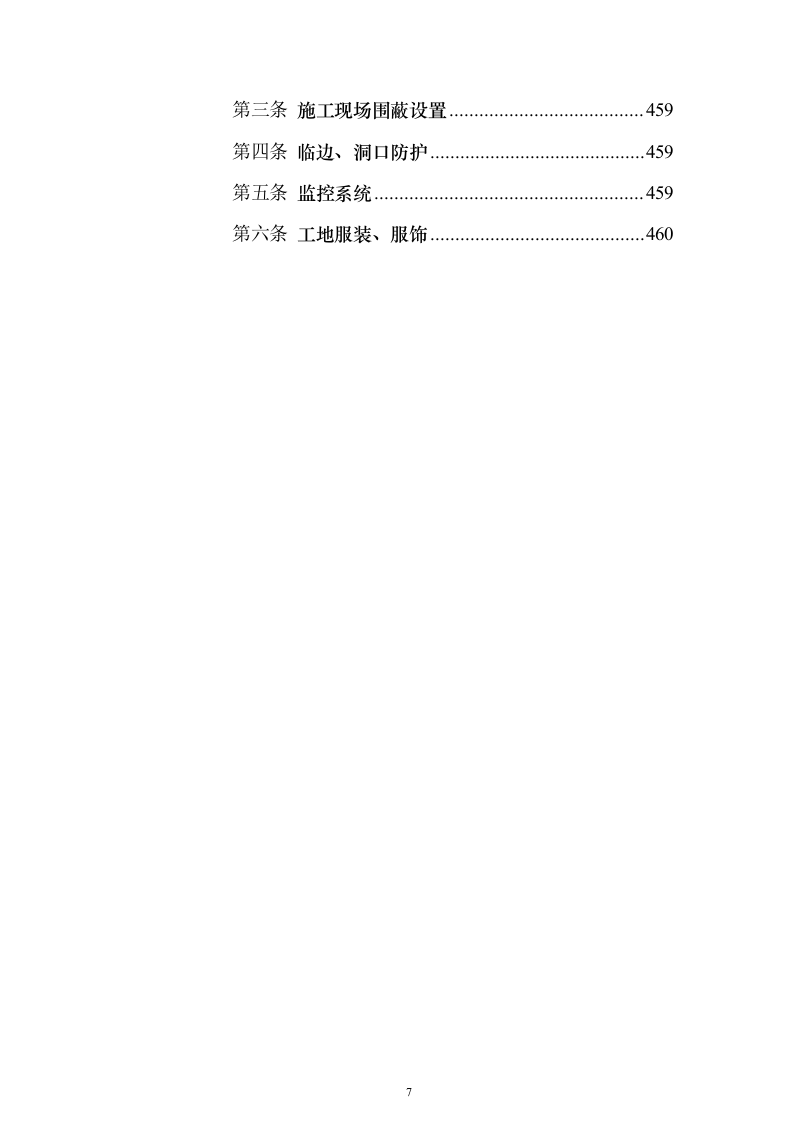

第三条
施工现场围蔽设置
459
第四条
临边、洞口防护
459
第五条
监控系统
459
第六条
工地服装、服饰
460

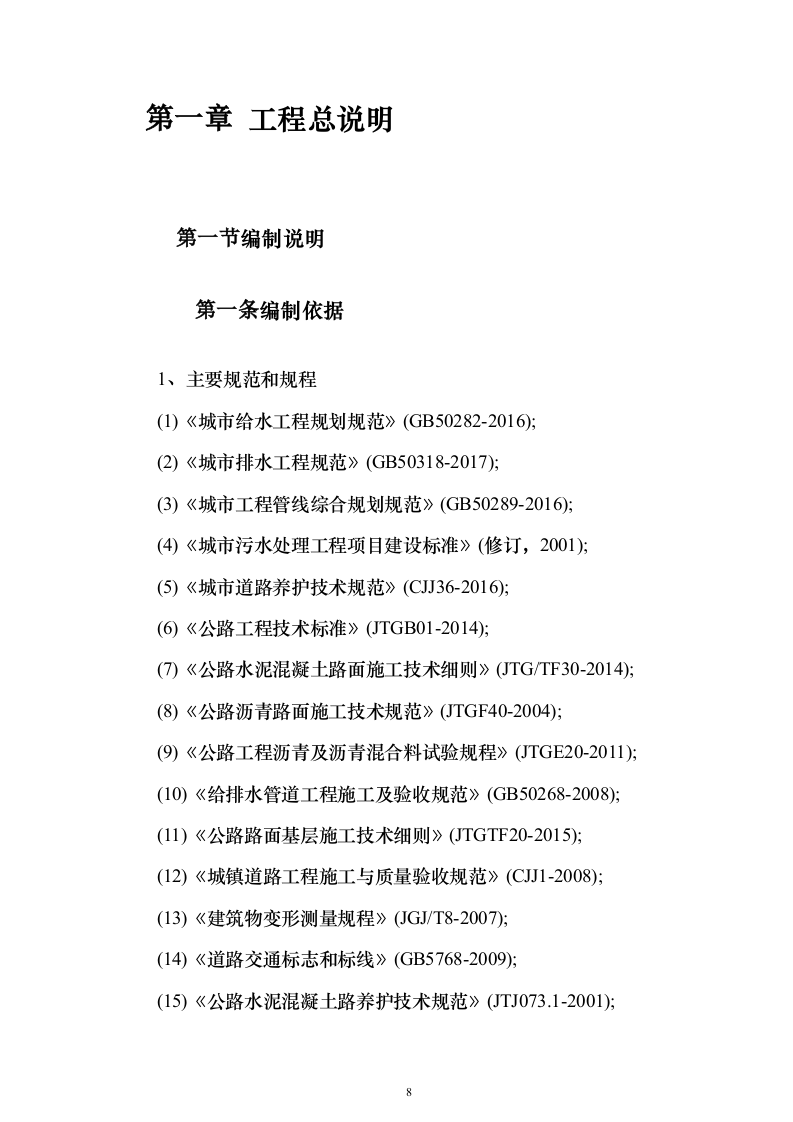

工程总说明
编制说明
编制依据
1、主要规范和规程
(1)《城市给水工程规划规范》(GB50282-2016);
(2)《城市排水工程规范》(GB50318-2017);
(3)《城市工程管线综合规划规范》(GB50289-2016);
(4)《城市污水处理工程项目建设标准》(修订,2001);
(5)《城市道路养护技术规范》(CJJ36-2016);
(6)《公路工程技术标准》(JTGB01-2014);
(7)《公路水泥混凝土路面施工技术细则》(JTG/TF30-2014);
(8)《公路沥青路面施工技术规范》(JTGF40-2004);
(9)《公路工程沥青及沥青混合料试验规程》(JTGE20-2011);
(10)《给排水管道工程施工及验收规范》(GB50268-2008);
(11)《公路路面基层施工技术细则》(JTGTF20-2015);
(12)《城镇道路工程施工与质量验收规范》(CJJ1-2008);
(13)《建筑物变形测量规程》(JGJ/T8-2007);
(14)《道路交通标志和标线》(GB5768-2009);
(15)《公路水泥混凝土路养护技术规范》(JTJ073.1-2001);

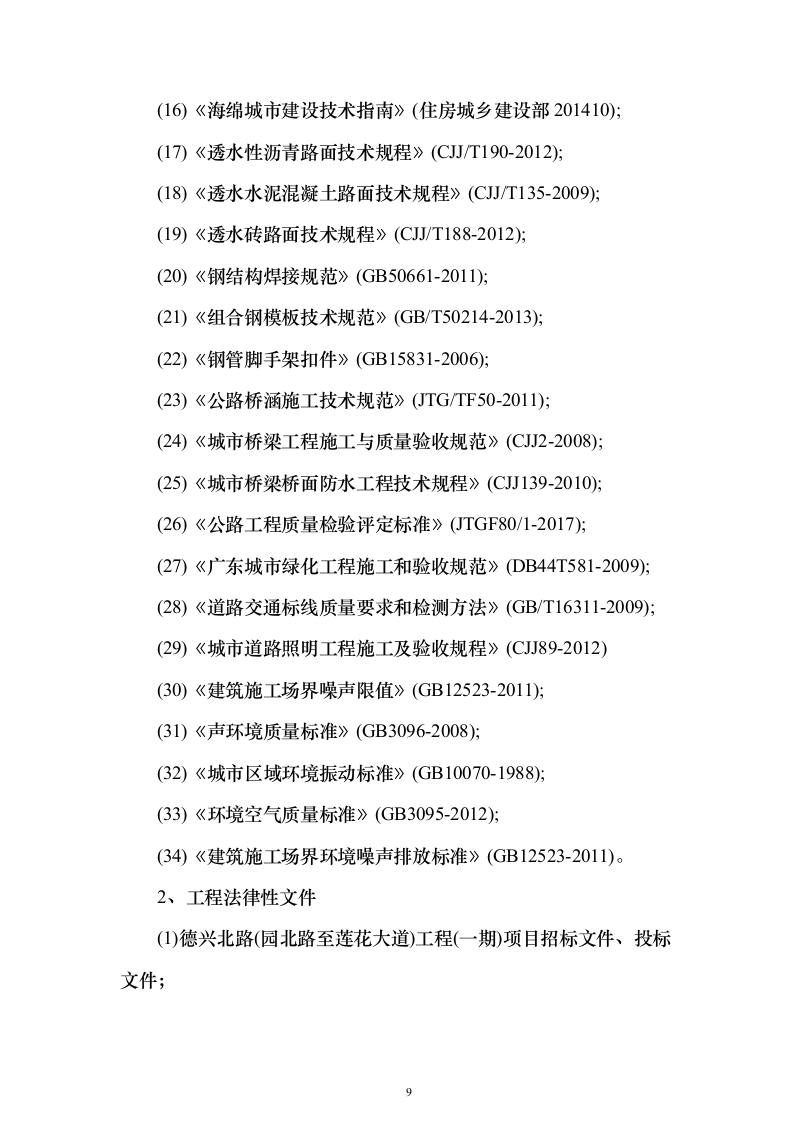

(16)《海绵城市建设技术指南》(住房城乡建设部201410);
(17)《透水性沥青路面技术规程》(CJJ/T190-2012);
(18)《透水水泥混凝土路面技术规程》(CJJ/T135-2009);
(19)《透水砖路面技术规程》(CJJ/T188-2012);
(20)《钢结构焊接规范》(GB50661-2011);
(21)《组合钢模板技术规范》(GB/T50214-2013);
(22)《钢管脚手架扣件》(GB15831-2006);
(23)《公路桥涵施工技术规范》(JTG/TF50-2011);
(24)《城市桥梁工程施工与质量验收规范》(CJJ2-2008);
(25)《城市桥梁桥面防水工程技术规程》(CJJ139-2010);
(26)《公路工程质量检验评定标准》(JTGF80/1-2017);
(27)《广东城市绿化工程施工和验收规范》(DB44T581-2009);
(28)《道路交通标线质量要求和检测方法》(GB/T16311-2009);
(29)《城市道路照明工程施工及验收规程》(CJJ89-2012)
(30)《建筑施工场界噪声限值》(GB12523-2011);
(31)《声环境质量标准》(GB3096-2008);
(32)《城市区域环境振动标准》(GB10070-1988);
(33)《环境空气质量标准》(GB3095-2012);
(34)《建筑施工场界环境噪声排放标准》(GB12523-2011)。

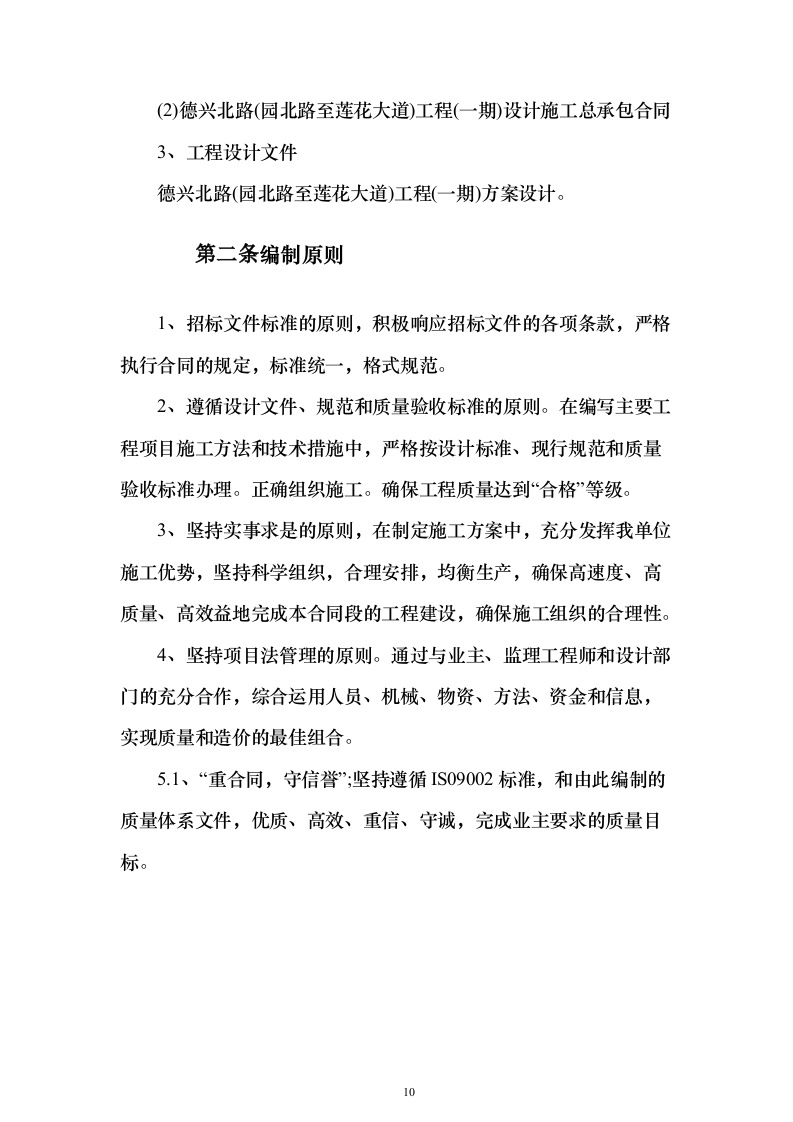

2、工程法律性文件
(1)德兴北路(园北路至莲花大道)工程(一期)项目招标文件、投标文件;
(2)德兴北路(园北路至莲花大道)工程(一期)设计施工总承包合同
3、工程设计文件
德兴北路(园北路至莲花大道)工程(一期)方案设计。
编制原则
1、招标文件标准的原则,积极响应招标文件的各项条款,严格执行合同的规定,标准统一,格式规范。
2、遵循设计文件、规范和质量验收标准的原则。在编写主要工程项目施工方法和技术措施中,严格按设计标准、现行规范和质量验收标准办理。正确组织施工。确保工程质量达到“合格”等级。
3、坚持实事求是的原则,在制定施工方案中,充分发挥我单位施工优势,坚持科学组织,合理安排,均衡生产,确保高速度、高质量、高效益地完成本合同段的工程建设,确保施工组织的合理性。
4、坚持项目法管理的原则。通过与业主、监理工程师和设计部门的充分合作,综合运用人员、机械、物资、方法、资金和信息,实现质量和造价的最佳组合。
5.1、“重合同,守信誉”;坚持遵循IS09002标准,和由此编制的质量体系文件,优质、高效、重信、守诚,完成业主要求的质量目标。
工程概况
工程简介
工程地点:XX市番禺区南至莲花大道(规划快速路),北至园北路(规划次干道);工程内容:番禺区德兴北路(园北路-莲花大道)工程位于XX市番禺区南至莲花大道(规划快速路),北至园北路(规划次干道)。全长0.942公里,道路标准段红线宽度44米,部分展宽段为47.5和52米,采用沥青路面,道路等级为城市主干道,双向6车道,采用60km/h的设计速度。属于番禺区工业经济总部园区的周边配套道路。

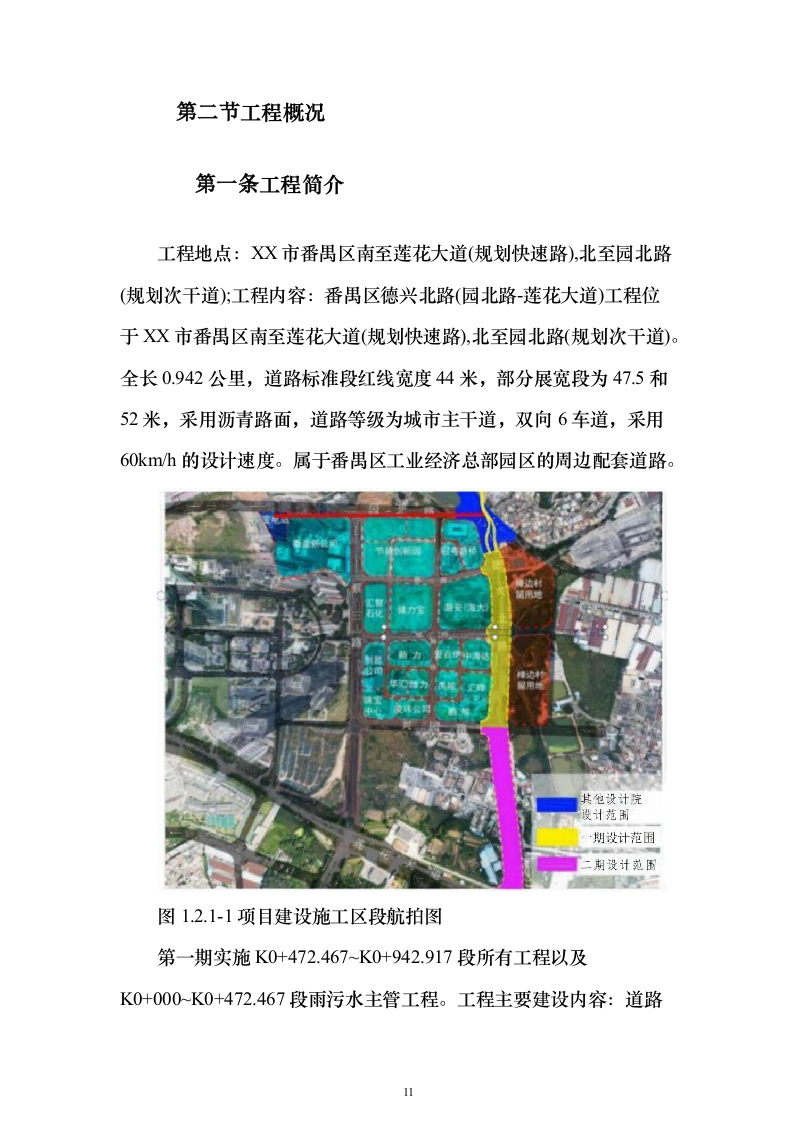

图1.2.1-1项目建设施工区段航拍图
第一期实施K0+472.467~K0+942.917段所有工程以及K0+000~K0+472.467段雨污水主管工程。工程主要建设内容:道路工程、排水工程、电力工程、照明工程、交通工程、绿化工程等工程项目施工。

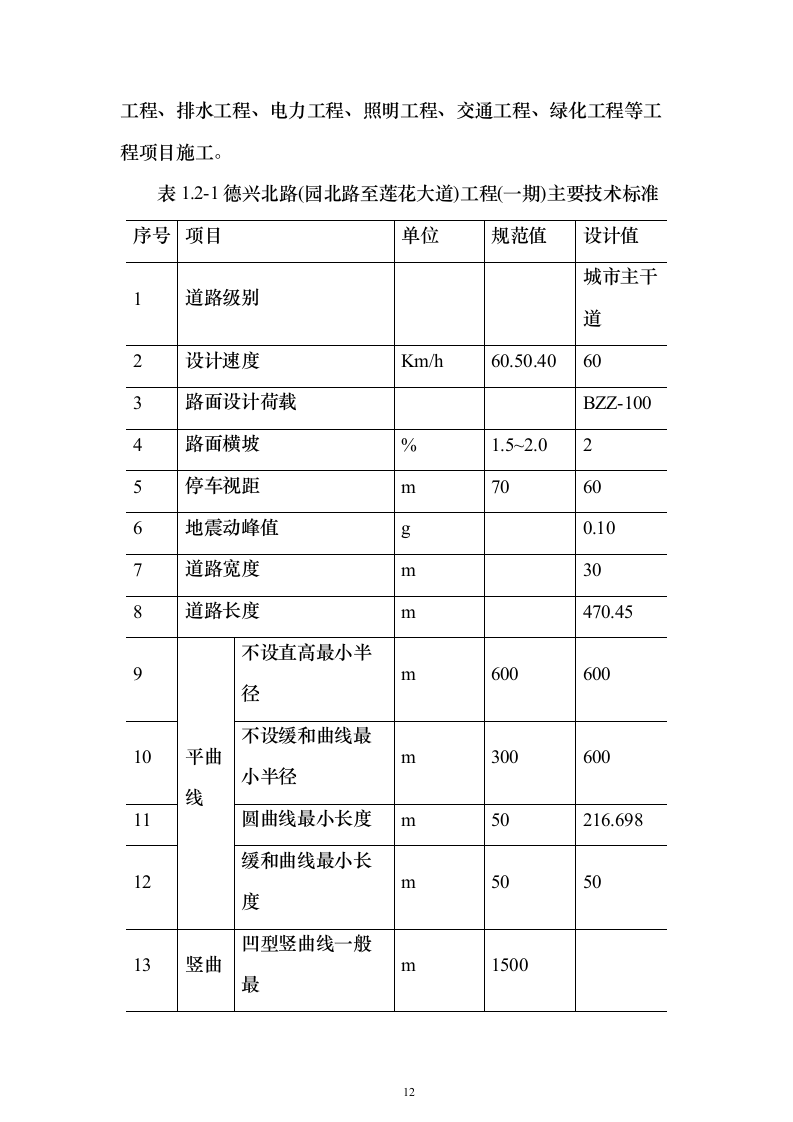

表1.2-1德兴北路(园北路至莲花大道)工程(一期)主要技术标准
序号
项目
单位
规范值
设计值
1
道路级别
城市主干道
2
设计速度
Km/h
60.50.40
60
3
路面设计荷载
BZZ-100
4
路面横坡
%
1.5~2.0
2
5
停车视距
m
70
60
6
地震动峰值
g
0.10
7
道路宽度
m
30
8
道路长度
m
470.45
9
平曲线
不设直高最小半径
m
600
600
10
不设缓和曲线最小半径
m
300
600
11
圆曲线最小长度
m
50
216.698
12
缓和曲线最小长度
m
50
50
13
竖曲
凹型竖曲线一般最
m
1500
线
小半径
14
凸型竖曲线一般最小半径
m
1800
15500
15
最大纵坡推荐值
%
5
0.45
16
最小坡长
m
150
175
17
竖曲线最小长度
120
123.297

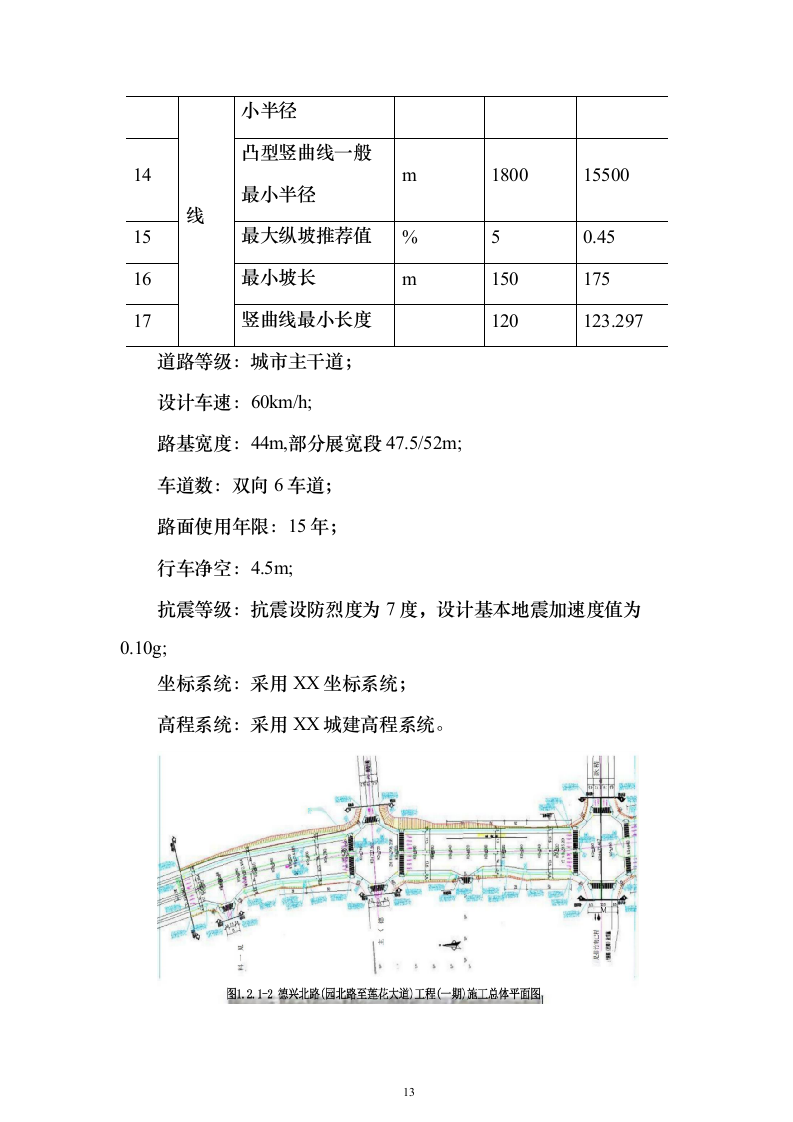

道路等级:城市主干道;
设计车速:60km/h;
路基宽度:44m,部分展宽段47.5/52m;
车道数:双向6车道;
路面使用年限:15年;
行车净空:4.5m;
抗震等级:抗震设防烈度为7度,设计基本地震加速度值为0.10g;
坐标系统:采用XX坐标系统;
高程系统:采用XX城建高程系统。

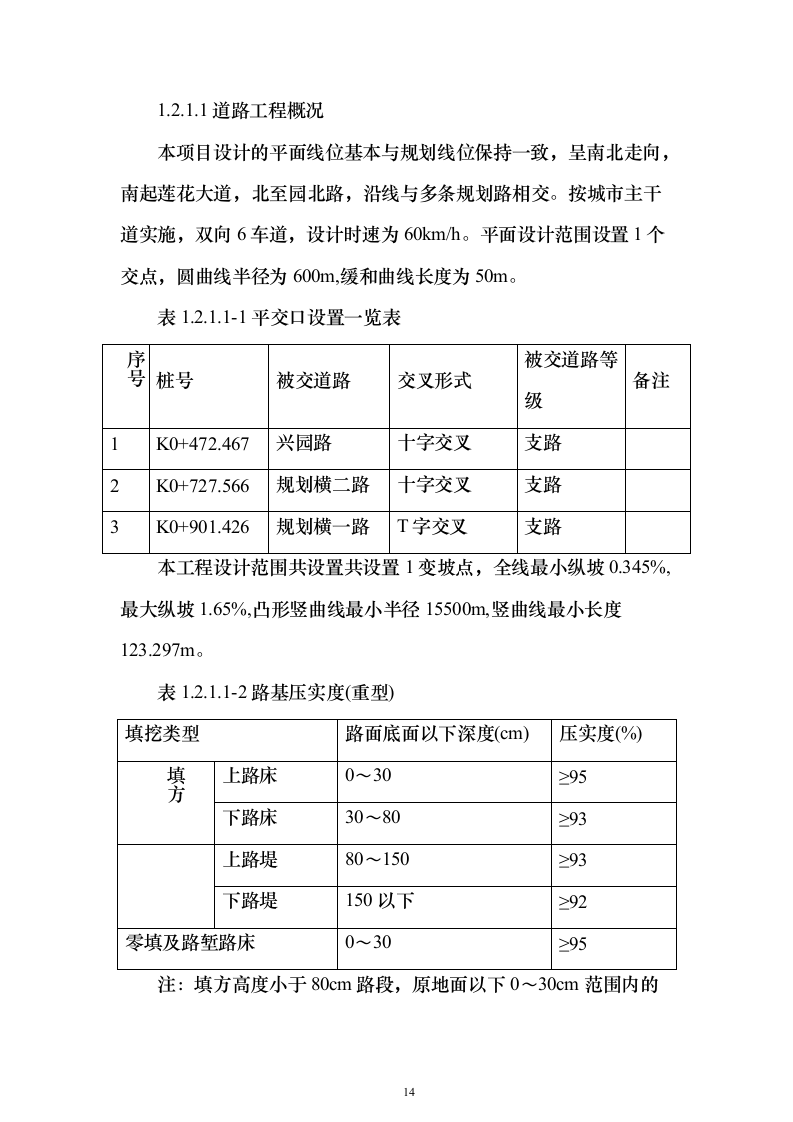

1.2.1.1道路工程概况
本项目设计的平面线位基本与规划线位保持一致,呈南北走向,南起莲花大道,北至园北路,沿线与多条规划路相交。按城市主干道实施,双向6车道,设计时速为60km/h。平面设计范围设置1个交点,圆曲线半径为600m,缓和曲线长度为50m。
表1.2.1.1-1平交口设置一览表
序号
桩号
被交道路
交叉形式
被交道路等级
备注
1
K0+472.467
兴园路
十字交叉
支路
2
K0+727.566
规划横二路
十字交叉
支路
3
K0+901.426
规划横一路
T字交叉
支路
本工程设计范围共设置共设置1变坡点,全线最小纵坡0.345%,最大纵坡1.65%,凸形竖曲线最小半径15500m,竖曲线最小长度123.297m。
表1.2.1.1-2路基压实度(重型)
填挖类型
路面底面以下深度(cm)
压实度(%)
填方
上路床
0~30
≥95
下路床
30~80
≥93
上路堤
80~150
≥93
下路堤
150以下
≥92
零填及路堑路床
0~30
≥95
注:填方高度小于80cm路段,原地面以下0~30cm范围内的压实度不应低于表列挖方要求。

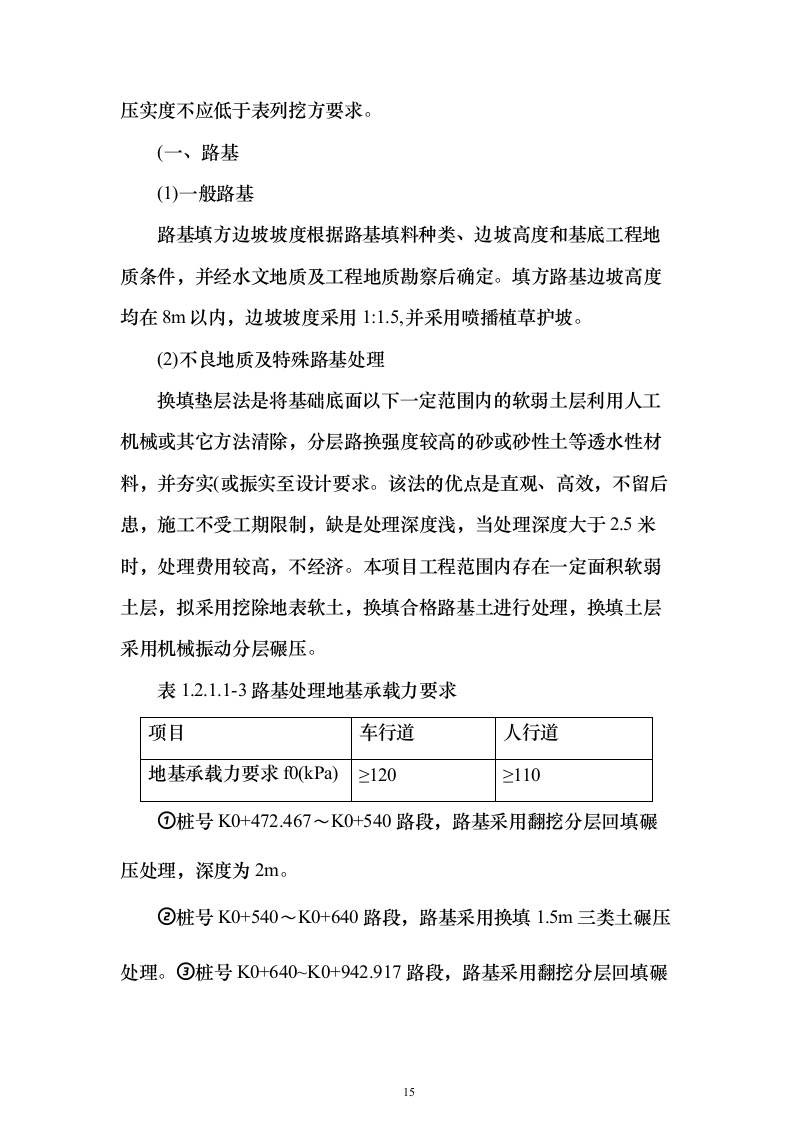

(一、路基
(1)一般路基
路基填方边坡坡度根据路基填料种类、边坡高度和基底工程地质条件,并经水文地质及工程地质勘察后确定。填方路基边坡高度均在8m以内,边坡坡度采用1:1.5,并采用喷播植草护坡。
(2)不良地质及特殊路基处理
换填垫层法是将基础底面以下一定范围内的软弱土层利用人工机械或其它方法清除,分层路换强度较高的砂或砂性土等透水性材料,并夯实(或振实至设计要求。该法的优点是直观、高效,不留后患,施工不受工期限制,缺是处理深度浅,当处理深度大于2.5米时,处理费用较高,不经济。本项目工程范围内存在一定面积软弱土层,拟采用挖除地表软土,换填合格路基土进行处理,换填土层采用机械振动分层碾压。
表1.2.1.1-3路基处理地基承载力要求
项目
车行道
人行道
地基承载力要求f0(kPa)
≥120
≥110
①桩号K0+472.467~K0+540路段,路基采用翻挖分层回填碾压处理,深度为2m。
②桩号K0+540~K0+640路段,路基采用换填1.5m三类土碾压处理。③桩号K0+640~K0+942.917路段,路基采用翻挖分层回填碾压处理,深度为3m。
④换填土采用符合路基填料要求的砂性土。路基压实度按设计要求执行。路基填料分层压实,每层厚度不大于30cm,路基处理后的地基承载力应符合下表要求。
(3)路基防护
1)路基防护原则
①防护设计应加强边坡设计基础资料的调查,针对不同地质情
况进行工点设计,控制边坡设计高度,积极探索采用工程类比法边坡设计在不同地质、地形条件下的运用。
②防护形式应合理选用自然挖坡、生态防护、圬工铺砌等形式;防护措施的设置应与自然环境相协调,尽量以绿化防护为主,宜采用本地植物资源,铺砌形式要体现文化、贴近自然。
③在满足路基边坡稳定的前提下,路堤防护充分考虑环保和景观要求,采用以植物防护为主、工程防护为辅的原则。
2)路基防护方案
①喷播植草护坡:当边坡高度H≤4m时,采用喷播植草防护。
②三维网植草护坡:当边坡高度H>4m时,采用喷播植草防护。
③浸水路段防护工程:浸水路堤采用浆砌片石防护。
(一)、路面
1)机动车道:
上面层:4cmAC-13C改性沥青砼
粘层:PC-3乳化沥青粘层(0.3~0.6L/m2)中面层:6cmAC-20C改性沥青砼
粘层:PC-3乳化沥青粘层(0.3~0.6L/m2)下面层:8cmAC-25C沥青砼
封层:lcm厚SBS改性热沥青+撒布瓜米石(下封层)基层:36cm5.0%水泥稳定级配碎石(7d≥4.0MPa)
底基层:18cm4.0%水泥稳定级配碎石(7d≥3.0MPa)垫层:15cm级配碎石主路路面总厚度87cm。设计要求土基回弹模量E,值不低于50MPa。
2)人行道:
面层:5cm厚20x10cm人行道透水砖找平层:3cm厚透水性水泥砂浆找平层基层:20cm厚透水性水泥稳定碎总厚度28cm。设计要求土基回弹模量E,值不低于30MPa。
路面抗滑构造深度TD不小于0.55mm,骨料应选择坚韧耐磨的石料,以保证对石料磨光值的要求。
表1.2.1.1-4路面抗压模量
结构层材料名称
20℃平均抗压模量
(MPa)
15℃劈裂强度
(MPa)
AC-13C改性沥青砼
1400
1.4
AC-20C改性沥青砼
1200
1.0
AC-25C沥青砼
1000
0.8
5%水泥稳定级配碎石
1500
0.5
4%水泥稳定级配碎石
1400
0.4
级配碎石
300
路基
Eo≥50
图1.2.1.1德兴北路(园北路至莲花大道)工程(一期)道路工程平面图(一)
表1.2.1.1-5路基、路面工程数量统计表
序号
项目名称
单位
数量
备注
1
一、路基
2
1.1、挖方(Ⅱ类)
m3
1352.00
3
1.2、填方
30936.00
4
二、特珠路基处理
m2
5926.0
5
2.1、挖软土
9006.6
6
2.2、换填三类土
m3
9006.6
7
2.3、换填碎石
3002.2
8
2.4、土石方翻挖晾晒
51834.4
9
2.5、土工格栅
m2
23100.5
10
三、边坡防护
m2/m3
25976.3/631 79.8
11
3.1、喷播植草
m2
2058.70
12
3.2、三维网植草
929.10
13
四、路面
14
4.1、机动车道
1
4.1.1、4cm AC-13C改性沥
m2
17354.18
青砼
16
4.1.2、6cm AC-20C改性沥青砼
17354.18
17
4.1.3、乳化沥青粘层油(PC-3)
34708.4
18
4.1.4、8cm AC-25C沥青砼
17354.2
19
4.1.5、lcm厚SBS改性热沥青
17354.2
20
4.1.6、撒布瓜米石
17354.2
21
4.1.7、36cm 5%水泥稳定级配碎石
17701.3
22
4.1.8、18cm 4%水泥稳定石屑
18055.3
23
4.1.9、15cm级配碎石
18055.3
24
4.2、人行道
25
4.2.1、5cm厚人行道透水砖
m2
3684.2
26
4.2.2、5cm厚人行道盲道
283.5
砖
27
4.2.3、3cm透水性水泥砂浆找平层
3967.7
28
4.2.4、20cm厚透水水泥稳定碎石
3967.7
29
4.3、路缘石及压条
30
4.3.1、I型路缘石(100x15x30cm)
m
1010.8
31
4.3.2、IⅡ型路缘石(100x20x60cm)
857.8
32
4.3.3、花岗岩平石(50x25x6cm)
1868.6
33
4.3.4、3cm厚M10水泥砂浆
m3
2.2
34
4.3.5、花岗岩压条(100x15x16cm)
m
1434.1
□00
4.3.6、C20砼基座
m3
155.4
36
4.3.7、车止石
个
80
三)、路堑、路堤边坡防护
本工程高边坡高度H≤4m时采用喷播植草防护,H>4m时采用三维网植草防护。
表1.2.1.1-6边坡防护工程数量统计表
序号
起讫桩号
防护长度(m)
位置
防护形式
喷播植草防护
三维网植草防护
植草(m2)
坡面培土(m3)
三维
网
(m2)
U型钉(kg)
方木桩(个)
1
K0+472~K 0+943
470.
5
左侧
喷播植草
572.
3
57.2
2
K0+472~K 0+660
187.
5
右侧
597.
5
59.7
3
K0+660~K 0+720
60.0
三维网植草
929.
1
92.9
929.
1
401.
3
62.0
4
K0+740~K 0+943
202.
9
喷播植草
888.
9
88.9
1.2.1.2排水工程概况
拟建项目为新建项目,南起莲花大道(规划主干道),沿线现状主要为草地、鱼塘及工业地块用地,北至园北路(规划次干道),现状排水管线不完善。相邻的道路现状和设计管道如下:
本工程路段K0+160~K0+840已建设有污水现状管d500,K0+720~K0+940已建设有现状DN1800雨水管。周边地块中:兴园路已建d1000雨水管及d500污水管,规划横二路已建d1000雨水管及d500污水管,规划横一路已建d800雨水管及d500污水管,德兴北路(园北路-广明高速公路)段已设计5000x2500雨水箱涵及d500/800污水管。
图1.2.1.2-1雨水管道及雨水箱涵施工平面图
图1.2.1.2-2污水管道施工平面图
排水管道采用管道基础如下:
雨水管道管顶覆土≤5m选用120°混凝土基础,管顶覆土>5m选用180°混凝土基础球墨铸铁管管道基础:20cm砂垫层。管道地基承载力特征值不低于100kPa。
(一)、雨水管道
本工程雨水管材使用采用机制Ⅱ级钢筋混凝土管。管径≤d1200为承插管,≥d1350为企口管均采用橡胶圈接口。质量和连接方式须符合《混凝土和钢筋混凝土排水管》(GB/T11836-2009)的要求。
根据《XX市水务局关于推广使用XX市水务工程混凝土管质量监管系统的通知》(穗水质安[2017]11号),混凝土管材应按要求植入带有唯一识别码的芯片。
管径:根据本项目雨水排放要求,雨水管管径采用d600~d1200,
雨水箱涵尺寸为5m×2.5m;雨水管道平面布置:
(1)K0+020~K0+942段道路东侧新建5mx2.5m雨水箱涵,排入K0+020处东侧现状河渠;
(2)K0+472~K0+700段道路西侧新建d600~d1000雨水管,排入为K0+480处5mx2.5m箱涵;
(3)K0+730~K0+942段道路西侧新建d600~d1200雨水管,排入K0+730处5mx2.5m箱涵。
图1.2.1.2-3雨水箱涵纵向剖面图
(二)、污水管道
污水管道采用离心球墨铸铁管,按《污水用球墨铸铁管、管件和附件》标准(GB/T26081-2010)。材料必须采用IS09001系列标准进行生产。
管道接口:T型滑入式橡胶圈接口(橡胶圈执行GB/21873—2008标准)。承插连接的管道,接口中的承口方向应为逆水方向,橡胶圈材质采用丁腈橡胶(NBR)。
管道防腐:管道内涂层采用高铝水泥砂浆,其中氧化铝含量大于50%,水泥砂浆内衬应符合GB/T17457。管道外涂层采用外表面带终饰层的喷锌涂料(GB/T17456.1),锌涂层质量的平均值不应小于130g/m2,局部最小值不应小于110g/m2。综饰涂层为沥青漆,终饰层干膜的平均厚度不小于70um、不超过250um,局部最小厚度不小于50um。
污水管道安装完毕后应按《给水排水管道工程施工及验收规范》(GB50268-2008)要求进行闭水试验及CCTV检测。
管径:根据本项目污水排放要求和《XX市排水管理办法实施细则》,并考虑预留北侧污水汇集等因素,污水管管径道路西侧采用DN800,道路东侧采用DN600。污水管道平面布置:
1)K0+165~K0+942.917道路东侧段新建DN600污水管,近期排入K0+165道路东侧现状DN500污水管道,近期排入K0+165道路东侧现状DN500污水管,远期接入道路西侧二期新建DN800污水管道;
2)K0+160~K0+942.917道路西侧段新建DN800污水管,近期排入K0+165道路东侧现状DN500污水管,远期经由二期新建污水管道接驳排入莲花大道规划DN1000污水管。
(3)、检查井及其他构造物1)、雨水口选择
雨水口采用XX《预制装配式钢筋混凝土雨水口标准图集》页9的混凝土平式双算雨水口,雨水口深度为1.0m,当排水干管埋深较浅时,雨水口深度可酌情适当减少。雨水口连接管为d300,坡度为1%,C25混凝土满包20cm。雨水口应设在道路标高的最低点;道路交叉口范围内应根据交叉口大样图在最低点处设置雨水口。雨水箅子基本要求参照XX市《预制装配式钢筋混凝土雨水口标准图集》
2)、排水检查(沉砂)井
当管径d≤1200,检查、沉砂井均采用XX市地方标准排水井;当管径d>1200,检查、沉砂井根据国标图集《钢筋混凝土及砖砌排水检查井》20S515选用,井口安装防护(坠)网,井壁设置标识铭牌,井盖采用可调式防沉降井盖。
根据《XX市水务局关于推广使用预制装配式排水检查井及限制使用砖砌筑排水检查井的通知》(穗水排水[2018]16号)等相关规定要求,排水检查井选用和做法参考《预制装配式钢筋混凝土排水检查井标准图集(试行)》(2018年2月)和《钢筋混凝土及砖砌排水检查井》20S515,选型如下:
表1.2.1.2-1检查井、沉砂井类型参数表
检查井井径(mm)
适用管径范围
(mm)
图集
预制圆形
φ1000
≤DN500
预制装配式钢筋混凝土
排水检查井标准图集,页
8
φ1200
DN600
预制装配式钢筋混凝土
排水检查井标准图集,页
15
φ1600
DN800~DN1000
预制装配式钢筋混凝土
排水检查井标准图集,页
22
预制矩形
1600×1600
DN1200
预制装配式钢筋混凝土
排水检查井标准图集,页
29
现浇矩形
根据管径选用
DN1350~2000
20S515
注明:沉砂井为相应检查井加深0.6m;管道地基承载力特征值不低于100kPa;根据规范要求明确排水工程防水等级为二级,检查井采用1:2防水水泥砂浆抹面20mm厚。
(三)、消防给水
本项目消防给水工程设计消防配水管管径为DN300;根据XX市自来水公司要求,XX市供水压力标准不低于0.14MPa。消防给水管
一般路段采用K9级球墨铸铁管,T型滑入式橡胶圈接口,内衬水泥砂浆执行IS04179标准,外喷锌执行IS08179标准并涂沥青。
给水管过路管段设置焊接钢管套管,钢管采用Q235A钢材。钢管内外壁除锈后,内壁水泥砂浆衬里(配合比:水泥:砂:水=1:1:0.4)。管外壁喷砂除锈应达到《涂装前钢材表面处理规范》(SY/T0407-2012)标准中的工业级喷砂除锈(Sa2.5)的质量要求。外壁先涂防锈底漆环氧富锌,再作面漆环氧沥青包玻璃丝布(四油一布)加强处理。焊接处采用六油二布特加强级处理。焊接钢管下管时采用软布吊装,以免破坏防腐层。具体做法及要求参考《给水排水管道工程施工及验收规范》(GB50268-2008)。
给水阀门井、排泥阀及排气阀井采用矩形钢筋混凝土阀门井,排泥湿井采用砖砌井,做法参见标准图集:07MS101-2。给水检查井井盖采用方形。位于非机动车道上的给水检查井需设置隐形井盖,详见《隐形井盖标准做法图》。车行道下承压等级D400、其他地方承压等级C250。
消防水源为市政自来水;为满足消防需要,在市政自来水给水管道上每隔一定距离布置一个地上式防撞消火栓,间距不大于120米。
最高点设排气阀,共2处。采用复合式排气阀。最低点设排泥阀,共2处。排泥阀的排水管应就近接入雨水检查井,HDPE缠绕结构壁管,管径DN300,管材环刚度不小于8KN/m2。
表1.2.1.2-2给、排水工程数量统计表
序号
项目名称
单位
数量
备注
1
一、雨水
2
1.1、φ1200mm检查井
座
4
XX预制装配式钢筋砼排水检查井图集第15、22、
29页
3
1.2、φ1600mm检查井
8
4
1.3、1600×1600mm检查井
3
5
1.4、1700×1700mm检查井
2
20S515,页59,
6
1.5、2100×2100mm检查井
1
7
1.6、2400×2400mm检查井
1
8
1.7、5000×2500mm/φ700mm检查井
24
9
1.8、φ1200mm沉泥井
座
10
XX预制装配式钢筋砼排水检查井图
10
1.9、平式双篦雨水口
13
集第15页
11
1.10、八字式排水口
1
12
1.11、溢流式双篦雨水口
12
13
1.12、5000×2500mm箱涵
米
956.00
14
1.13、DN1650mmIⅡ级承插管
96.00
15
1.14、DN1350mmIⅡ级承插管
14.00
16
1.15、DN1200mmIⅡ级承插管
148.00
17
1.16、DN1000mmIⅡ级承插管
208.00
18
1.17、DN800mmIⅡ级承插管
150.00
19
1.18、DN600mmIⅡ级承插管
320.00
20
1.19、DN300mmIⅡ级承插管
409.00
21
1.20、拆除现状DN1800mm管道
215.00
22
1.21、拆除现状DN1000mm管道
171.00
23
1.22、拆除现状DN800mm管道
45.00
24
1.23、拆除现状DN600mm管道
31.00
25
二、污水
26
2.1、φ1600mm检查井
座
36
XX预制装配
式钢筋砼排
水检查井图
集第8、15、
22页
27
2.2、φ1200mm检查井
17
28
2.3、φ1000mm检查井
19
29
2.4、DN800mm球墨铸铁管
米
850.00
K9级,C30压
力等级,T型
接口
30
2.5、DN600mm球墨铸铁管
785.00
31
2.6、DN500mm球墨铸铁管
319.00
32
2.7、拆除现状DN500mm管道
663.00
33
2.8、拆除现状DN400mm检管道
138.00
34
三、给水
35
3.1、球墨铸铁给水主管DN200mm
米
200.00
36
3.2、球墨铸铁给水主管DN300mm
1876.00
37
3.3、球墨铸铁给水主管
16.00
DN400mm
38
3.4、Ⅱ级钢筋砼连接管d300mm
9.00
39
3.5、其他相关配套设施
套
1
见图
SS1-GS-03页
1.2.1.3、交通工程
5000×2400mmL型标志、标牌位于侧绿化带内,包括立杆式,交叉路口三角形、60码限速、非机动车道、允许调头、人行横道、无障碍、交通信号灯等单悬臂式、T型、六角形钢单立杆φ80mm及φ89mm立杆式指路标志、标牌;标牌包括方形5000×2400mm、4000×2400mm、1200×40mm、1200×200mm及800×800mm,圆形φ80mm、正三角形边长900mm;标线包括人行横道、车道边缘白实线、车道停止线、6.0m导向箭头,车道分界线、非机动车道标示、路口导向线、横向减速线、港湾式公交车站标线、路面文字标记、纵向减速标线、临时导向箭头;
护栏包括中央隔离护栏、机非分离护栏、人行道护栏及人行道外侧护栏。
交通信号灯包括人行、车辆通行信号灯,交通监控、电子警察
(一)、交通标线
标线应具有附着力强、经久耐磨、使用寿命长、耐高温性好、抗污染、抗变色等性能。同时,标线还应具有施工时干燥迅速、施工方便、安全性能好等性能。在夜间、标线应具有良好反光效果,对行驶车辆的诱导有重要作用。
(1)、标线设置要求
①根据道路车行道宽度和道路平面设计图合理布置车道,车行宽度为3.5米。路面其余各类均应符合GB5768-2009《道路交通标志和标
市政道路工程施工组织设计投标方案(460页)(2024年修订版).docx
