某奥运体育场改扩建施工组织设计(技术标687页)(2024年修订版).docx

DOCX   687页   下载652   2024-11-05   浏览29   收藏51   点赞785   评分-   249655字   129积分
还在等文档吃灰吗!快上传文档躺赚收益
温馨提示:当前文档最多只能预览 15 页,若文档总页数超出了 15 页,请下载原文档以浏览全部内容。

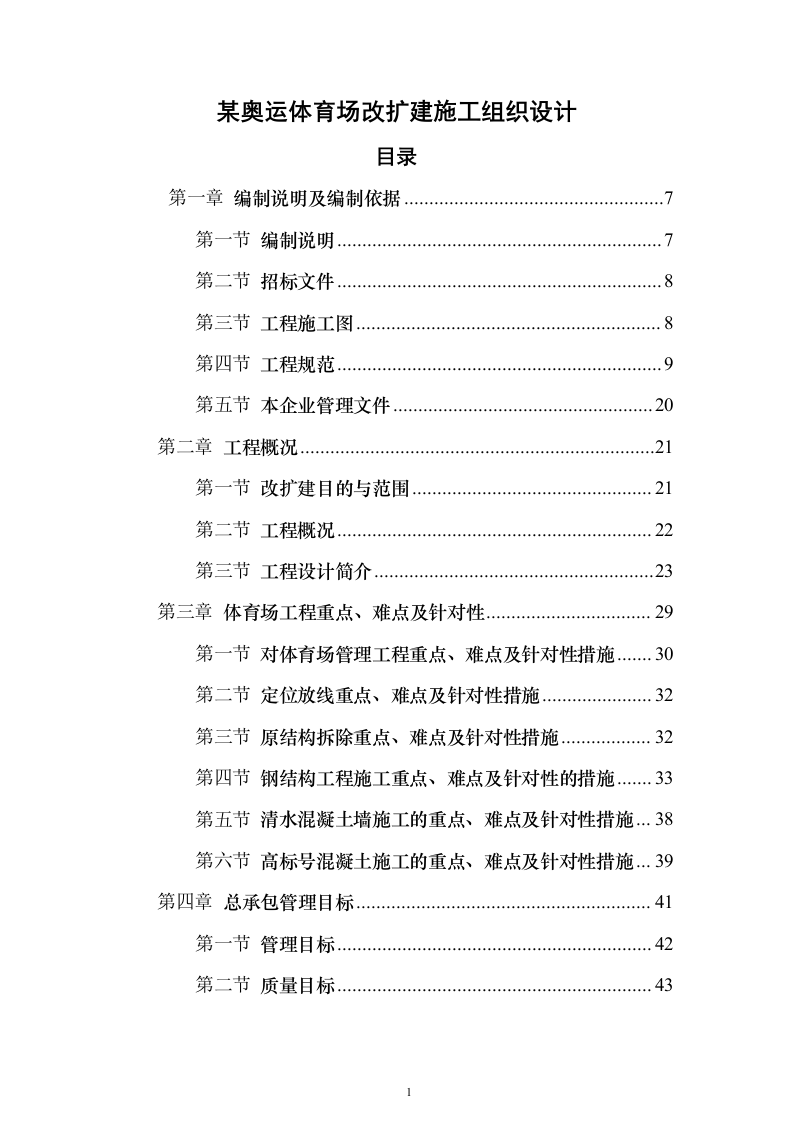

某奥运体育场改扩建施工组织设计(技术标687页)(2024年修订版).docx 第1页
某奥运体育场改扩建施工组织设计(技术标687页)(2024年修订版).docx 第2页

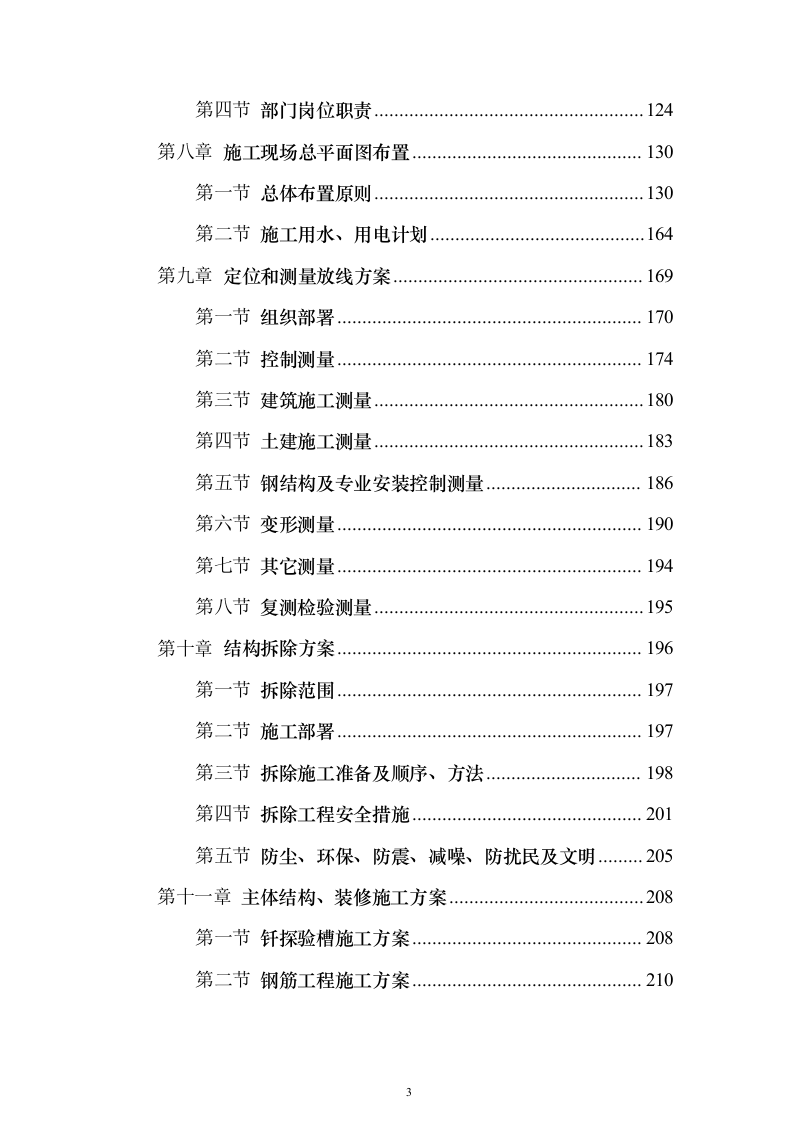

某奥运体育场改扩建施工组织设计(技术标687页)(2024年修订版).docx 第3页

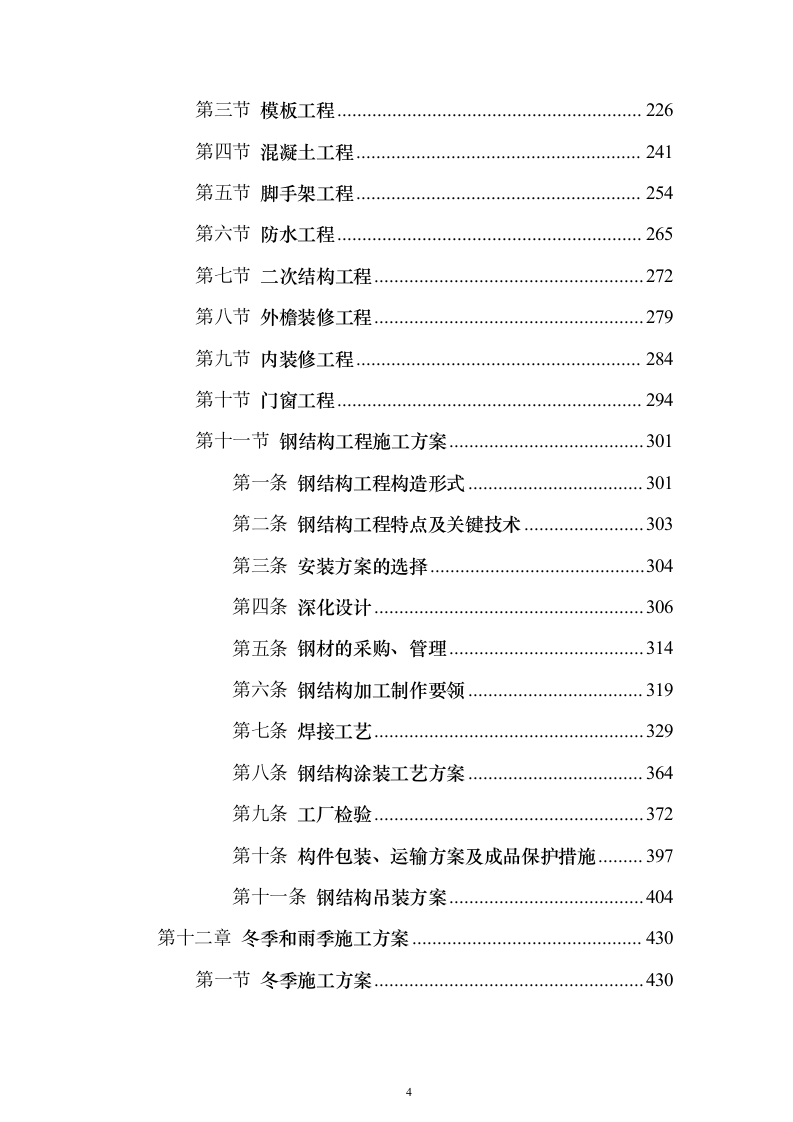

某奥运体育场改扩建施工组织设计(技术标687页)(2024年修订版).docx 第4页
某奥运体育场改扩建施工组织设计(技术标687页)(2024年修订版).docx 第5页
某奥运体育场改扩建施工组织设计(技术标687页)(2024年修订版).docx 第6页

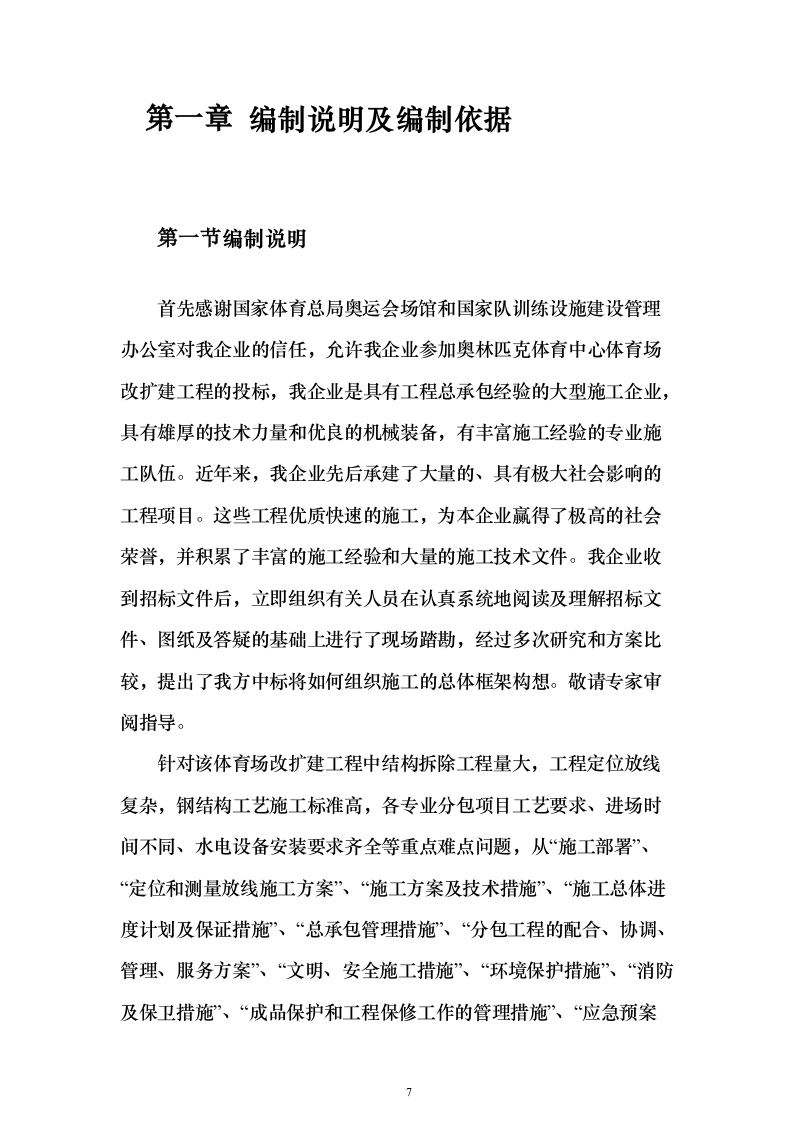

某奥运体育场改扩建施工组织设计(技术标687页)(2024年修订版).docx 第7页

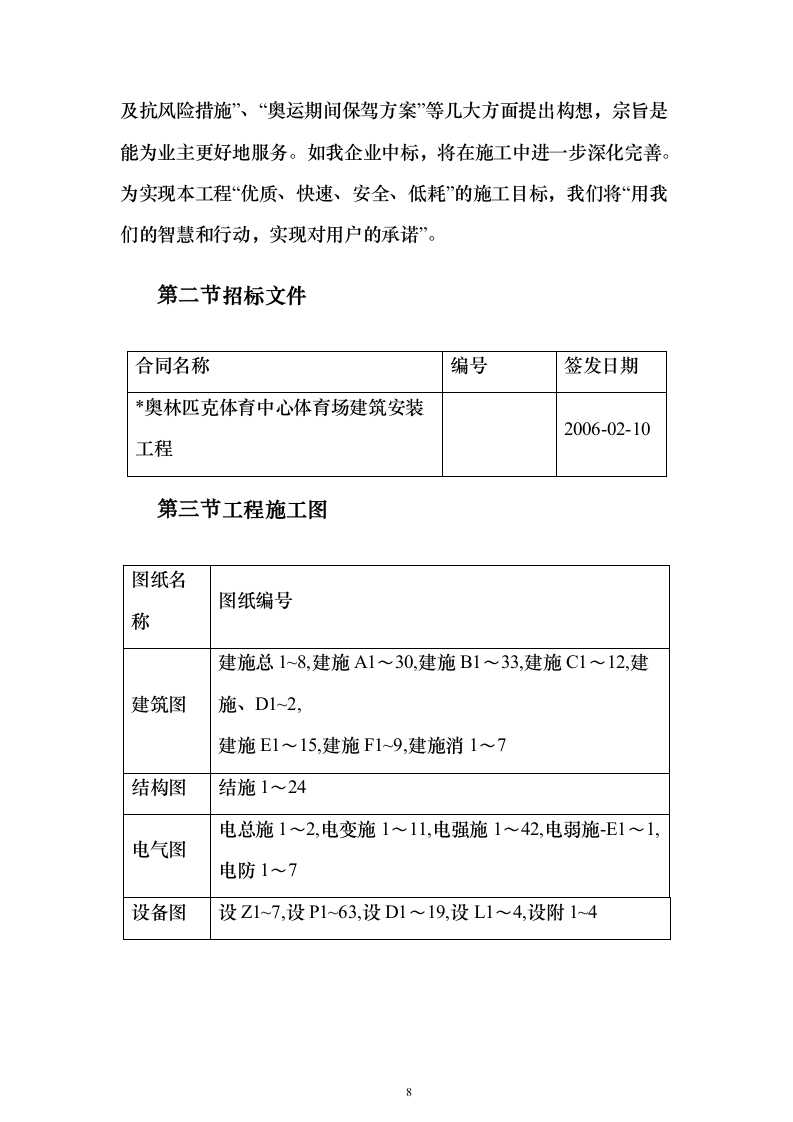

某奥运体育场改扩建施工组织设计(技术标687页)(2024年修订版).docx 第8页
某奥运体育场改扩建施工组织设计(技术标687页)(2024年修订版).docx 第9页
某奥运体育场改扩建施工组织设计(技术标687页)(2024年修订版).docx 第10页
某奥运体育场改扩建施工组织设计(技术标687页)(2024年修订版).docx 第11页
某奥运体育场改扩建施工组织设计(技术标687页)(2024年修订版).docx 第12页
某奥运体育场改扩建施工组织设计(技术标687页)(2024年修订版).docx 第13页

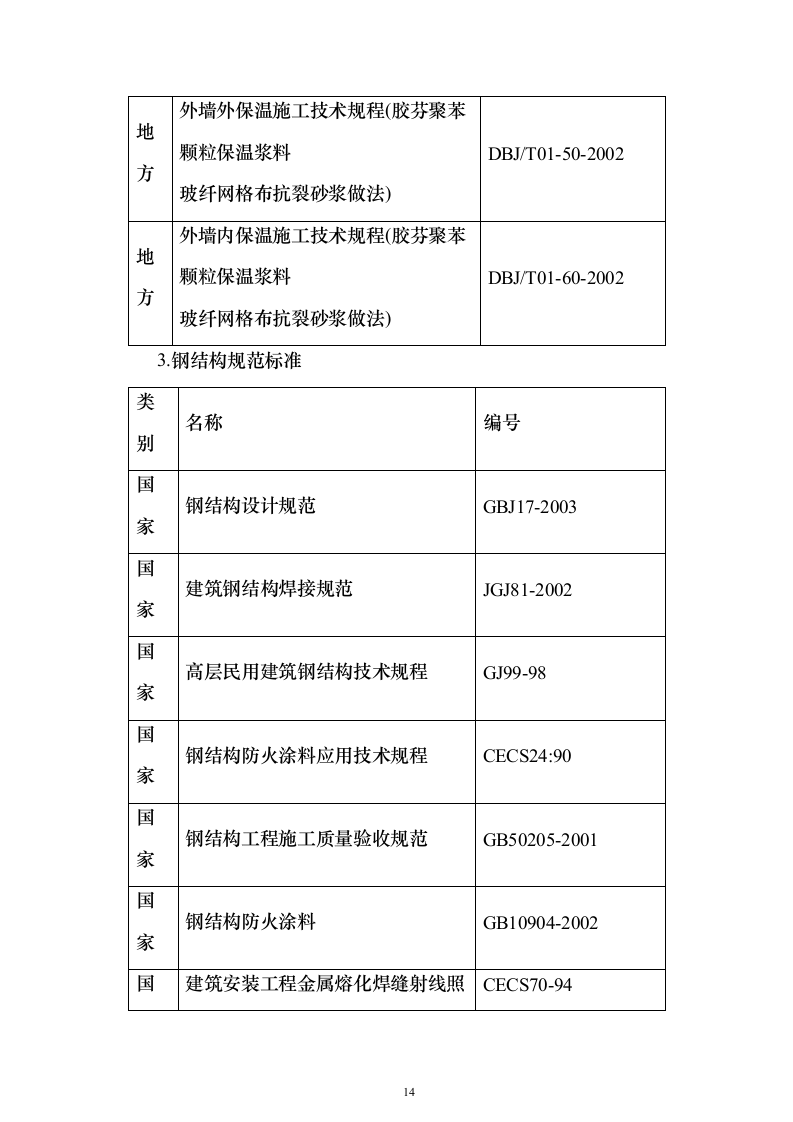

某奥运体育场改扩建施工组织设计(技术标687页)(2024年修订版).docx 第14页
某奥运体育场改扩建施工组织设计(技术标687页)(2024年修订版).docx 第15页
剩余672页未读, 下载浏览全部
某奥运体育场改扩建施工组织设计 目录 第一章 编制说明及编制依据 7 第一节 编制说明 7 第二节 招标文件 8 第三节 工程施工图 8 第四节 工程规范 9 第五节 本企业管理文件 20 第二章 工程概况 21 第一节 改扩建目的与范围 21 第二节 工程概况 22 第三节 工程设计简介 23 第三章 体育场工程重点、难点及针对性 29 第一节 对体育场管理工程重点、难点及针对性措施 30 第二节 定位放线重点、难点及针对性措施 32 第三节 原结构拆除重点、难点及针对性措施 32 第四节 钢结构工程施工重点、难点及针对性的措施 33 第五节 清水混凝土墙施工的重点、难点及针对性措施 38 第六节 高标号混凝土施工的重点、难点及针对性措施 39 第四章 总承包管理目标 41 第一节 管理目标 42 第二节 质量目标 43 第三节 工期目标 43 第四节 安全目标 44 第五节 文明施工目标 44 第六节 环境保护目标 44 第七节 其它管理目标 44 第五章 施工部署 46 第一节 流水段划分及主要施工方法 46 第二节 工期计划安排 48 第三节 主要投入的机械设备计划 50 第四节 劳动力投入计划 54 第五节 施工准备 56 第六节 主要材料、构件投入计划 61 第七节 交通组织计划 63 第六章 对总承包管理的认识及对专业分包工程的配 66 第一节 对总承包管理的认识 67 第二节 甲方指定分包计划及我方内部分包计划 80 第三节 对专业分包及劳务队伍的管理和服务措施 85 第四节 总承包与业主、监理、设计的配合 101 第七章 现场组织管理机构设置及部门岗位职责 109 第一节 项目部管理机构设置 109 第二节 项目部主要管理岗位人员职责、授权范围 112 第三节 项目部主要管理制度 123 第四节 部门岗位职责 124 第八章 施工现场总平面图布置 130 第一节 总体布置原则 130 第二节 施工用水、用电计划 164 第九章 定位和测量放线方案 169 第一节 组织部署 170 第二节 控制测量 174 第三节 建筑施工测量 180 第四节 土建施工测量 183 第五节 钢结构及专业安装控制测量 186 第六节 变形测量 190 第七节 其它测量 194 第八节 复测检验测量 195 第十章 结构拆除方案 196 第一节 拆除范围 197 第二节 施工部署 197 第三节 拆除施工准备及顺序、方法 198 第四节 拆除工程安全措施 201 第五节 防尘、环保、防震、减噪、防扰民及文明 205 第十一章 主体结构、装修施工方案 208 第一节 钎探验槽施工方案 208 第二节 钢筋工程施工方案 210 第三节 模板工程 226 第四节 混凝土工程 241 第五节 脚手架工程 254 第六节 防水工程 265 第七节 二次结构工程 272 第八节 外檐装修工程 279 第九节 内装修工程 284 第十节 门窗工程 294 第十一节 钢结构工程施工方案 301 第一条 钢结构工程构造形式 301 第二条 钢结构工程特点及关键技术 303 第三条 安装方案的选择 304 第四条 深化设计 306 第五条 钢材的采购、管理 314 第六条 钢结构加工制作要领 319 第七条 焊接工艺 329 第八条 钢结构涂装工艺方案 364 第九条 工厂检验 372 第十条 构件包装、运输方案及成品保护措施 397 第十一条 钢结构吊装方案 404 第十二章 冬季和雨季施工方案 430 第一节 冬季施工方案 430 第二节 雨季施工方案 440 第十三章 施工进度计划保证措施 448 第一节 施工进度计划控制指标及其分解 448 第二节 施工进度保证措施 473 第十四章 施工进度计划保证措施 481 第一节 施工进度计划控制指标及其分解 481 第二节 施工进度保证措施 506 第十五章 安全生产管理措施 514 第一节 职业健康安全管理体系 515 第二节 安全管理措施 520 第十六章 现场文明施工、消防、环保以及保卫方案 531 第一节 文明施工管理和措施 532 第二节 绿色施工环境保护措施 538 第三节 消防工作管理 550 第四节 工程保卫措施 555 第十七章 全员岗前培训计划和措施 566 第一节 培训工作的目的 567 第二节 培训对象与培训形式 568 第三节 培训效果评价 568 第四节 培训的主要内容和计划 569 第十八章 奥体中心体育场工程的信息化 584 第一节 信息化管理目标和总体安排 584 第二节 工程项目信息管理 586 第三节 软硬件的配置和投入 602 第四节 信息管理组织和人员配备 607 第五节 信息管理网络体系的构建 609 第十九章 成品保护和工程保修的管理 614 第一节 成品保护管理措施 615 第二节 竣工验收和工程收尾 631 第三节 工程交付 638 第四节 赛前调试 638 第五节 赛时维护保驾 647 第六节 赛后的保驾服务 652 第二十章 紧急情况处理措施、预案以及抵抗风险的措施 662 第一节 紧急情况 662 第二节 风险 678 编制说明及编制依据 编制说明 首先感谢国家体育总局奥运会场馆和国家队训练设施建设管理办公室对我企业的信任,允许我企业参加奥林匹克体育中心体育场改扩建工程的投标,我企业是具有工程总承包经验的大型施工企业,具有雄厚的技术力量和优良的机械装备,有丰富施工经验的专业施工队伍。近年来,我企业先后承建了大量的、具有极大社会影响的工程项目。这些工程优质快速的施工,为本企业赢得了极高的社会荣誉,并积累了丰富的施工经验和大量的施工技术文件。我企业收到招标文件后,立即组织有关人员在认真系统地阅读及理解招标文件、图纸及答疑的基础上进行了现场踏勘,经过多次研究和方案比较,提出了我方中标将如何组织施工的总体框架构想。敬请专家审阅指导。 针对该体育场改扩建工程中结构拆除工程量大,工程定位放线复杂,钢结构工艺施工标准高,各专业分包项目工艺要求、进场时间不同、水电设备安装要求齐全等重点难点问题,从“施工部署”、“定位和测量放线施工方案”、“施工方案及技术措施”、“施工总体进度计划及保证措施”、“总承包管理措施”、“分包工程的配合、协调、管理、服务方案”、“文明、安全施工措施”、“环境保护措施”、“消防及保卫措施”、“成品保护和工程保修工作的管理措施”、“应急预案及抗风险措施”、“奥运期间保驾方案”等几大方面提出构想,宗旨是能为业主更好地服务。如我企业中标,将在施工中进一步深化完善。为实现本工程“优质、快速、安全、低耗”的施工目标,我们将“用我们的智慧和行动,实现对用户的承诺”。 招标文件 合同名称 编号 签发日期 *奥林匹克体育中心体育场建筑安装工程 2006-02-10 工程施工图 图纸名称 图纸编号 建筑图 建施总1~8,建施A1~30,建施B1~33,建施C1~12,建施、D1~2, 建施E1~15,建施F1~9,建施消1~7 结构图 结施1~24 电气图 电总施1~2,电变施1~11,电强施1~42,电弱施-E1~1,电防1~7 设备图 设Z1~7,设P1~63,设D1~19,设L1~4,设附1~4 工程规范 1.工程通用主要规范、规程 类别 名称 编号 国家 钢纤维混凝土试验方法 CECS13-89 国家 混凝土结构加固技术规范程 CECS25-90 国家 钢纤维混凝土结构设计与施工规程 CECS38-92 国家 砂、石碱活性快速试验方法 CECS48-93 国家 混凝土碱含量限值标准 CECS53-93 国家 砖混结构房屋加层技术规范 CECS78-96 国家 基坑土钉支护技术规程 CECS96-97 国家 高强混凝土结构技术规程 CECS104-99 国家 城市测量规范 CJJ8-99 国家 砌体结构设计规范 GB50003-2002 国家 建筑地基基础设计规范 GB50007-2002 国家 建筑结构荷载规范 GB50009-2002 国家 混凝土结构设计规范 GB50010-2002 国家 冷弯薄壁型钢结构技术规范 GB50018-2002 国家 岩土工程勘察规范 GB50021-2002 国家 建筑抗震鉴定标准 GB50023-95 国家 建筑地面设计规范 GB50037-96 国家 人民防空地下室设计规范 GB50038-94 国家 建筑地基基础工程施工质量验收规范 GB50202-2002 国家 砌体工程施工及验收规范 GB50203-2002 国家 混凝土结构工程施工及验收规范 GB50204-2002 国家 钢结构工程施工质量验收规范 GB50205-2002 国家 木结构工程施工质量验收规范 GB50206-2002 国家 屋面工程技术规范 GB50207-2002 国家 地下防火工程质量验收标准 GB50208-2002 国家 建筑地面工程施工及验收规范 GB50209-2002 国家 建筑装饰工程施工及验收规范 GB50210-2002 国家 建筑防腐蚀工程施工及验收规范 GB50212-2002 国家 建筑内部装修设计防火规范 GB50222-95 国家 建筑防腐蚀工程质量检验评定标准 GB50224-95 国家 自动喷灭水火系统施工及验收规范 GB50261-2005 国家 工程岩石实验方法标准 GB50266-99 国家 压缩机、风机、泵安装工程施工及验收规范 GB50275-98 国家 建筑边坡工程技术规范 GB50330-2002 国家 混凝土强度检验评定标准 GBJ107-87 国家 建筑工程文件归档整理规范 GB/T50328-2002 国家 木结构实验方法标准 GB/T50329-2002 国家 普通混凝土用砂质量标准及验收方法 JGJ52-92 国家 建筑施工安全检查标准 JGJ59-99 国家 建筑地基处理技术规范 JGJ79-2002 国家 建筑施工高处作业安全技术规范 JGJ80-91 国家 预应力筋用锚具、夹具和连接器应用技术规范 JGJ85-2002 国家 建筑桩基技术规范 JGJ94-94 国家 冷轧带肋钢筋混凝土结构技术规程 JGJ95-2003 国家 玻璃幕墙工程技术规程 JGJ102-2003 国家 塑料门窗安装及验收规程 JGJ103-96 国家 建筑工程冬期施工规程 JGJ104-97 国家 钢筋机械连接通用技术规程 JGJ107-2003 国家 带肋钢筋套筒挤压连接技术规程 JGJ108-96 国家 钢筋锥螺纹接头技术规程 JGJ109-96 国家 建筑工程饰面砖粘结强度检验标准 JGJ110-97 国家 建筑玻璃应用技术规程 JGJ113-2003 国家 冷轧钢筋混凝土构件技术规程 JGJ115-97 国家 建筑基坑支护技术规程 JGJ120-99 国家 外墙饰面砖工程施工及验收规程 JGJ126-2000 国家 建筑变形测量规范 JGJ/T8-97 国家 混凝土小型空心砌块建筑技术规程 JGJ/T14-2004 国家 普通混凝土配合比设计规程 JGJ/T55-2000 国家 混凝土泵送施工技术规程 JGJ/T10-95 国家 无粘结预应力混凝土结构技术规程 JGJ/T92-93 国家 砌筑砂浆配合比设计规程 JGJ/T98-2002 2.北京市规范标准 类别 名称 编号 地方 商品混凝土质量管理规程 DBJ01-6-90 地方 无粘结预应力混凝土结构体系(BUP C)设计与施 工规程 DBJ01-7-90 地方 新型沥青卷材防水工程技术规程附条文说明 DBJ01-16-94 地方 烧结粘土空心砖应用技术规程 DBJ01-25-96 地方 建筑安装分项工程施工工艺规程(第一分册) DBJ01-26-2003 地方 建筑安装分项工程施工工艺规程(第二分册) DBJ01-26-2003 地方 建筑安装分项工程施工工艺规程(第三分册) DBJ01-26-2003 地方 建筑安装分项工程施工工艺规程(第四分册) DBJ-01-26-2003 地方 建筑安装分项工程施工工艺规程(第五分册) DBJ01-26-2003 地方 外墙内保温板质量检验评定标准 DBJ01-30-2000 地方 陶瓷砖外墙复合胶粘剂应用技术规程 DBJ01-37-98 地方 工程建设监理规程 DBJ01-41-2002 地方 建筑安装工程资料管理规程 DBJ01-51-2003 地方 混凝土外加剂应用技术工程 DBJ01-61-2002 地方 外墙外保温用聚合物砂浆质量检验标准 DBJ01-63-2002 地方 北京市住宅区及住宅安全防范设计标准 DBJ01-608-2002 地方 住宅区及住宅楼房邮政信报箱 DBJ01-609-2002 地方 外墙外保温施工技术规程(聚苯板玻纤网格布聚合 物砂浆做法) DBJ/T01-38-2002 地方 建筑内外墙涂料应用技术规程 DBJ/T01-42-99 地方 外墙外保温施工技术规程(胶芬聚苯颗粒保温浆料 玻纤网格布抗裂砂浆做法) DBJ/T01-50-2002 地方 外墙内保温施工技术规程(胶芬聚苯颗粒保温浆料 玻纤网格布抗裂砂浆做法) DBJ/T01-60-2002 3.钢结构规范标准 类别 名称 编号 国家 钢结构设计规范 GBJ17-2003 国家 建筑钢结构焊接规范 JGJ81-2002 国家 高层民用建筑钢结构技术规程 GJ99-98 国家 钢结构防火涂料应用技术规程 CECS24:90 国家 钢结构工程施工质量验收规范 GB50205-2001 国家 钢结构防火涂料 GB10904-2002 国家 建筑安装工程金属熔化焊缝射线照相检测标准 CECS70-94 国家 工程建设施工现场焊接目视检验规程 CECS71-94 国家 门式钢架轻型房屋钢结构技术规程 CECS102-2002 国家 建筑钢结构焊接技术规程 JGJ81-2002 国家 钢筋焊接及验收规程 JGJ18-2003 4.通风空调工程规程、规范 类别 名称 编号 国家 通风与空调工程施工及验收规范 GB50243-2002 国家 工业安装工程质量检验平定统一标准 GB50252-94 国家 采暖通风与空调设计规范 GB50019-2003 国家 高层民用建筑设计防火规范 GB50045-95(2005版) 国家 制冷设备、空气分离设备安装工程施工及验收规范 GB50274-98 5.给排水工程规程、规范 类别 名称 编号 国家 现场设备、工业管道焊接工程施工及验收规范 GB50236-98 国家 机械设备安装工程施工及验收规范通用规范 GB50231-98 国家 压缩机、风机、泵安装工程施工及验收规范 BG50275-98 地方 建筑安装分项工程施工工艺规程(第三分册) DBJ01-26-2003 国家 建筑给水排水设计规范 GB50015-2003 国家 室外给水设计规范 GBJ13-86 国家 室外排水设计规范 GBJ14-87 国家 给水排水管道工程及验收规范 GB50268-97 国家 工业金属管道工程质量检验评定标准 GB50235-97 国家 工业设备及管道绝热工程质量检验评定标准 GB50185-93 国家 工业金属管道工程施工及验收规范 GB50235-97 国家 工业设备及管道绝热工程设计规范 GB50264-97 国家 给排水管道工程施工及验收规范 GB50268-97 6.电气工程规程、规范 类别 名称 编号 国家 低压配电设计规范 GB50054-95 国家 低压成套开关设备验收规范 CECS49-93 国家 10KV及以下变电气设计规范 GB50053-94 国家 低压配电设计规范 GB50054-95 国家 火灾自动报警系统设计规范 GB50116-98 国家 电气装置安装工程电缆线路施工及验收规范 GB50168-92 国家 电气装置安装工程接地装置施工及验收规范 GB50169-92 国家 电气装置安装工程盘踞及二次回路结线施工及验收 规范 GB50171-92 国家 建设工程施工现场供用电安全规范 GB50194-93 国家 供配电系统设计规范 GB50052-95 国家 民用建筑电气设计规范 JGJ/T16-92 国家 通用用电设备配电设计规范 GB50055-93 国家 建筑物防雷设计规范 GB50057-94 国家 电气装置安装工程低压电器施工及验收规范 GB50254-96 国家 电气装置安装工程电气照明装置施工及验收规范 GB50259-96 国家 建筑电气施工及验收规范 GBJ50303-2002 国家 电气装置安装工程接地装置施工及验收规范 GBJ50169-92 国家 电气装置安装工程电气设备交接试验标准 GBJ50150-91 国家 建筑安装分项工程施工工艺规程(第四分册) GBJ01-26-96 国家 建筑电气安装工程质量验收评定标准 GBJ303-88(注2) 地方 钢管明配线安装 86D468 地方 电气竖井设备安装 90D180 地方 电缆敷设 D164 地方 电缆桥架安装 86SD169 地方 防雷接地系统装置安装 86SD566 国家 建筑设计防火规范 GBJ16-87 国家 火灾自动报警系统设计规范 GBJ84-98 国家 火灾自动报警系统施工及验收规范 GB50166-92 国家 自动喷水灭火系统施工安装及验收规范 GB50261-2005 7.电梯工程规程、规范 类别 名称 编号 国家 电梯工程施工质量验收规范 GB50310—2002 国家 电梯试验方法 GB10059—97 国家 电梯主参数及轿厢、井道、机房的型式与尺寸 GB7025-97 国家 施工现场临时用电安全技术规范 JGJ46-2005 国家 电梯、自动扶梯、自动人行道术语 GB/T7024-97 国家 自动扶梯和自动人行道的制造与安装安全规范 GB16899-1997 本企业管理文件 1.企业IS09000质量体系标准。 根据GB/T19002-2002idtIS09002质量保证模式标准,我企业编制《质量保证手册》。 2.企业IS014000环境管理体系标准文件。 根据GB/T24001-1996idtIS014001:1996环境管理标准,我企业编制《环境管理手册》。 3.企业OHSAA18000职业安全卫生体系标准文件 根据IL0/0SH2001及国家经贸委职业健康安全管理体系试行标准1999和指导意见2001,我企业编制《职业安全卫生管理手册》。 4.本企业管理制度汇编之《施工组织设计管理方法》。 工程概况 改扩建目的与范围 1建设目的 奥体中心体育场为改扩建工程,是**2008年奥运会的重要比赛场馆之一。 奥运会期间,将承担男子足球预赛、女子足球预决赛、现代五项的马术和跑步比赛。奥运会后,将成为国家队运动员训练基地和全民健身的重要场所。 2施工范围 本工程施工范围为:工程合同图纸中标明的高架平台投影范围以内除结构加固专业承包工程以外的全部建筑安装工程。 工程概况 1工程总体概况:详见表2-2-1。 工程概况表表2-2-1 序号 项目 内容 1 工程名称 **奥林匹克体育中心体育场改扩建工程 2 工程地点 **区 3 工程设计用途 足球比赛和现代五项中的马术和跑步比赛的场地、附属用房 3 建设单位 国家体育总局奥运会场馆和国家队训练设施建设管理办公室 4 设计单位 **市建筑设计研究院 5 监理单位 待定 6 计划开工完工日 期 计划开工:2006年3月30日计划竣工:2007年8月30日 7 要求工期 519日历天 8 招标范围 本工程设计施工图纸范围内的全部改扩建及新建工作内容,包括拆除(保护性拆除除外)、结构加固(结构加固除外)、新建、改建及安装等图纸所示的建筑、装饰、电气、给排水、暖通、建筑智能化、消防设施工程施工图纸设计规定的全部工程内容。 9 工程投资 政府投资 10 质量等级 合格 2各建筑总体概况 表2-2-2 序号 项目 层数 高度 (米) 建筑面积 (平方米) 备注 1 体育场改扩建 地上五层 43.0 34975 改扩建 2 田径练习场配套用房 地上二层 10.43 1078 新建 工程设计简介 1建筑设计简介 建筑设计概况一览表表3-1-1 总建筑面积 (m²) 36053m 其中 体育场改扩建 34975 m 田径练习场配套用房 1078 m² 建筑工程 等级 1、体育场建筑等级:一级 2、建筑耐火等级:一级 3、建筑结构耐久年限:50年 4、建筑合理使用年限:50年 5、抗震设防烈度:八度 6、屋面与看台防水等级:Ⅱ级 7.结构类型:钢筋混泥土框架结构及钢结构 ±0.00 标高 标高45.850 (田径训练场±0.000=46.250) 建筑设计与主要材料 项目 内容 外装修 结构墙 清水混凝土墙、 内隔墙 240系列GZL保温轻集料砌块、陶粒混凝土空心砌块、轻钢龙骨水泥加压板、轻纲龙骨石膏板 外装饰 外墙涂料 内装修 楼/地面 人造石、地砖、防滑地砖、水泥(地毯)、抗静电活动地板、塑胶、环氧自流平、橡胶铺地砖、塑木 踢脚 人造石、地砖、塑料、水泥、硬木、橡胶 内墙面 乳胶漆涂料、人造石、瓷砖、矿棉吸声板 顶棚 石膏板、矿棉吸声板、板底抹灰、铝合金条板、硅酸钙板、金属格栅、功能性乳胶漆 门窗 门 PA断桥铝合金型材中空双层玻璃门、木门、旋转门、铝合金门、防火门、铝合金门连窗 窗 PA断桥铝合金型材中空双层玻璃窗、PA断桥铝合金型材明框幕墙、百叶窗、防火窗、防火高窗、铝合金窗、铝合金高窗 防水 屋面 0.8mm厚聚乙烯丙纶柔性复合防水卷材 看台 0.5mm厚聚乙烯丙纶柔性复合防水卷材、无反应性无溶剂无稀释剂聚氨酯 卫生间 1.5mm厚环保型丙烯酸防水涂料 节能保温 外墙保温采用聚苯保温板;建筑立面采用金属遮阳系统 2结构设计简介 工程结构设计概况一览表表3-2-1 结构类型 1、东西看台:加固改造后的结构下部为框架——钢支撑,上部为钢框架; 2、南北看台:柱基础采用独立基础加地梁的形式。除原结构E轴线柱基础及环向地梁保留外,其余均新建; 3、圆形坡道:吊挂结构体系,用吊索吊挂螺旋坡道,坡道楼板采用压型钢组合楼承板;筏型基础 4、附属用房:钢筋混凝土框架结构,现浇楼板、型钢金属屋面板、独立基础 抗震设防类别 体育场及圆形坡道:乙类;附属用房:丙类 结构安全等级 二级 抗震设防烈度 8度 抗震等级 体育场框架:一级附属用房钢筋混凝土框架:二级圆形坡道抗震 墙:一级 场地土类别 Ⅲ类 地基基础设计等级 丙级 结构说明 槽底标高 -2.6m~-3.5m 后浇带、施工缝 I段钢筋混凝土结构设一道800mm宽后浇带。I段钢筋混凝土结构设一道300mm宽施工缝。 主要构件尺寸 底板厚度:350 mm;柱:圆柱600、400方柱:500*500、550*550、 550*700梁:300*900、33*1250、300*500400*700、400*800等 混凝土强度等级 垫层 C15 基础及地梁 C30、C40 筏板 C30 混凝土墙 C40 柱 C40、C55 梁 C30、C55 顶板、楼梯 C30 其它构件 C25 钢筋 HPB235、HPB335、HPB400 钢筋连接 机械连接或焊接 型钢 Q345—B、Q345GJ—C、Q235B、Q460C 焊条 E43(用于HPB235)、E50(用于HPB335、400) 砌体 地垄墙:煤矸石页岩砖MU10,混合砂浆M10;沟盖板:B12-2、B15-4、B18-3,混合砂浆M10(有设备基础处另定);内外填充墙:加压混凝土砌块三MU5.0(专用砂浆),混合砂浆M5。 3、机电设计简介 机电工程设计概况表3-3-1 序号 项目 内容 1 给水工程 本工程以市政自来水作为水源,现有DN500的市政环状给水管,从此管网上引入进水管,各馆分别设置计量水表。生活给水管采用给水钢塑复合管,埋地管采用球墨给水铸铁管 2 排水工程 本工程卫生间内污、废水采用合流制,室内地上污废水重力自流排入室外污水管,污水经化粪池处理后排入市政污水管,最终排至本工程西南侧内环路上城市污水管网,地下废水通过集水坑提升排至室外雨水管。 室内污水管、通气管采用聚丙烯静音排水塑料管,埋地管采用离心铸造承插铸铁管。与污水泵连接的管道采用涂塑钢管,地下室外墙以外的埋地管采用给水铸铁管。室内雨水立管和悬吊管采用镀锌钢管。 3 电气工程 本工程采用10KV电源供电,两路同时供电。设置四个变电所和一个柴油发电机房。低压配电系统电压等级为220/380V,采用三相四线制供电。消防负荷及重要负荷等采用双电源供电并在末端互投。应急照明采用双电源互投箱配电,平时采用BAS控制或开关控制,部分应急照明设置EPS电源。 防雷与接地系统:利用建筑物的金属外立面或利用艺术墙顶部的擦窗机金属轨道及建筑物的结构钢桁架、钢檩条、钢管结构支撑物作接闪器,并与结构的钢桁架连接;利用建筑物的结构钢桁架,钢筋混凝土柱、圈梁内的钢筋作引下线、均压环利用钢桁架、混凝土圈梁内两根中16以上的主钢筋通长焊接形成;接地极为建筑物的基础、基础底板上下两层主筋中的两根。 4 弱电系统 本工程包括电话系统、火警系统、业务广播及火警应急广播、综合布线系统、闭路电视监控系统、入侵报警系统、有线电视系统、同声传译与会议投影系统、门禁系统、巡更系统、停车场管理系统、智能化系统集成等。 4.钢结构设计简介 钢结构设计简介表表4-1-1 序号 项目 内容 1 I、ⅢI段看台一层 框架一耗能钢支撑框架结构 2 I、Ⅲ段看台二层 框架一耗能钢支撑过渡 2 I、Ⅲ段看台三、四、五层 钢框架、楼板采用120厚压型钢组合楼承板 3 IⅡ、IV新建楼座、看台 密肋钢次梁、楼板采用120厚压型钢组合楼承板 4 圆形坡道 顶部设置16榀钢桁架,用吊索吊挂螺旋坡道、坡道 楼板采用120厚压型钢组合楼承板 5 看台罩棚 型钢一拉索结构 6 附属用房屋面 型钢金属屋面板 体育场工程重点、难点及针对性 通过对体育场工程招标文件和设计图纸的认真阅读及对工程周边环境了解理解,并结合我企业对大型体育场馆施工方面所积累的经验,本工程重点、难点内容是: 1.质量标准要求高,总承包管理工作难度大; 2.工程轴线复杂、各部位标高要求不同; 3.拆除、加固工作技术要求高、工作量大; 4.钢结构工程加工和安装复杂; 5.清水混凝土墙体施工; 6.高标号混凝土工艺 本工程属综合性大型体育设施,专业性分包单位多,各工种交叉施工多。针对体育场工程重点、难点,我施工总承包方就要综合部署组织、管理、协调,以保证工程的进度、质量、安全文明施工目标的实现。 对体育场管理工程重点、难点及针对性措施 1.质量标准要求高 重点、难点分析:作为奥运配套工程,我企业拟追求每个分项工程都达到过程精品,以过程精 品确保将体育场工程创建为“合格”工程,并确保“北京市结构、建筑长城杯金奖”奖项,争创“詹天佑”土木工程大奖。为此,采取应对性措施如下: 1.1企业重视 将体育场工程列为企业2006-2007年重点工程,项目根据IS09000系列标准和程序文件,结合工程特点,编制项目质量计划、创优计划。按照“过程精品,动态管理,阶段考核,严格奖惩”的原则,确保每个分项工程达到优良(企业标准),以“过程精品”确保“精品工程”。 1.2实施质量目标管理 分解、量化总体质量目标,使总体质量目标融于切实可行的日常管理之中,将总体质量目标分解为基础阶段质量目标、主体结构阶段质量目标、安装工程的质量目标,通过对各个分解目标的控制来确保整体质量目标的实现。 1.3强化质量节点预控和过程控制、消除质量通病针对同类工程易出现的质量问题,设立若干质量控制点,编制好详细的施工方案,开展过程质量管理,防止质量通病的出现。 1.4强化项目质量管理制度建设 根据项目在以往工程创优过程中的经验,进一步总结和完善“三检制”、质量会诊制、挂牌施工制、定岗负责制、标签制、成品保护制、奖惩制、培训制和样板引路制。 2.总承包管理工作重点难点 2.1重点难点分析:体育场工程为体育比赛设施项目,指定分包较多,涉及专业也较多,各专业工种在工序上交替穿插频繁。因此,施工总体部署及各专业工种之间的相互协调、配合也是难度较大,给总承包管理到位也加大了难度。为此,采取应对措施如下: 2.2我企业经多年实践,积累了丰富的总承包管理经验,并与国际惯例接轨,配备各个专业的专业工程师,在工期、质量、安全、成本、文明施工以及总分包协调控制等方面形成了独特的管理优势。在工程中,将发挥我企业专业配套能力和总包管理实力,积极处理好各方关系,协调施工现场各类资源的合理配备。
