智能建筑、办公室(网络系统)工程设计和实施方案

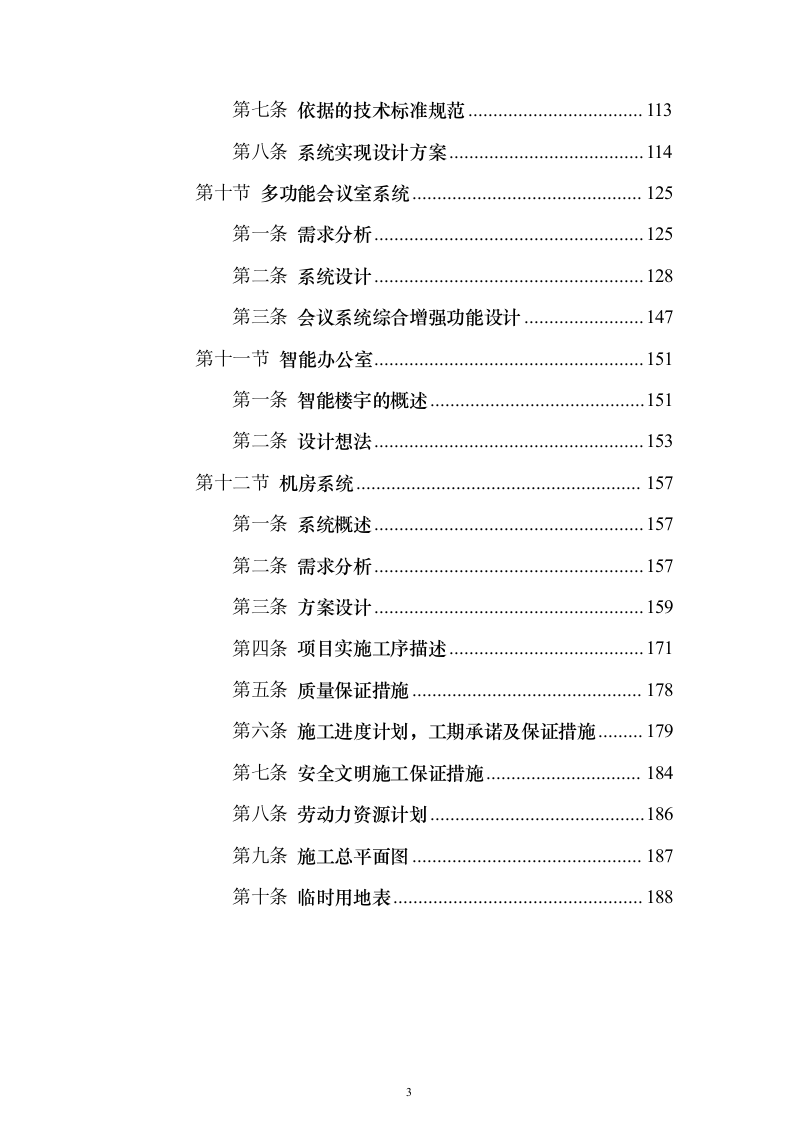

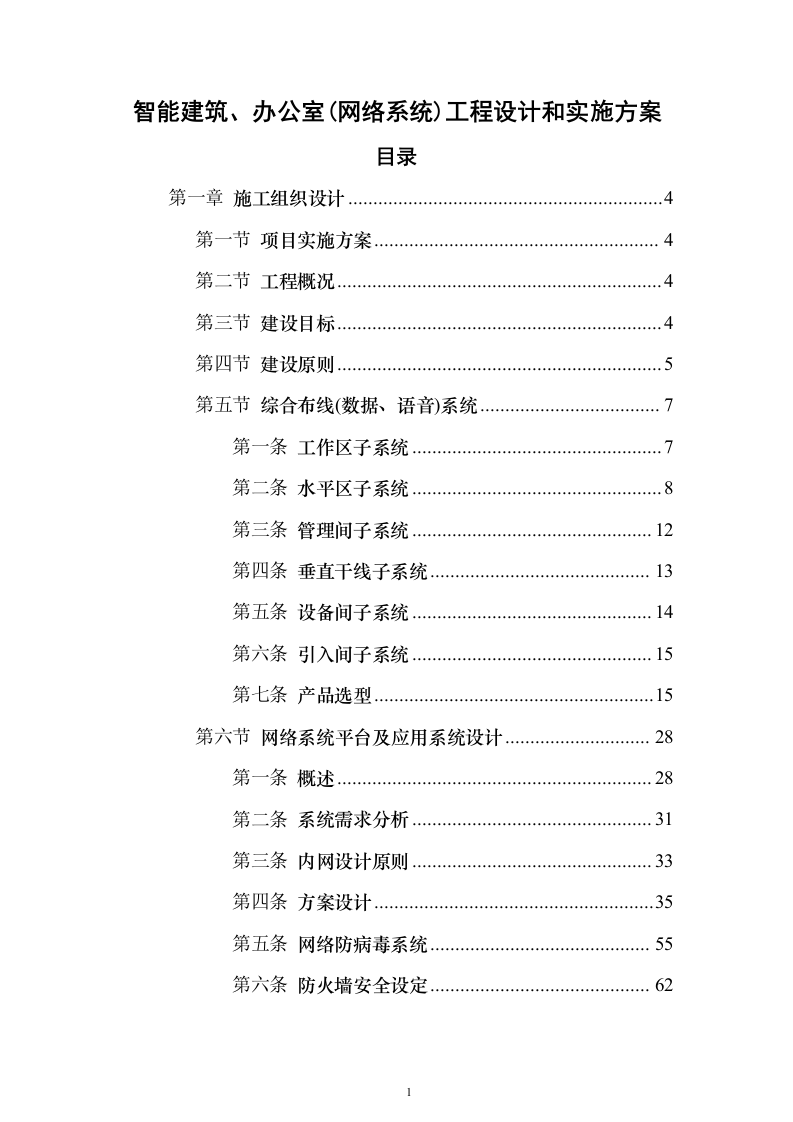

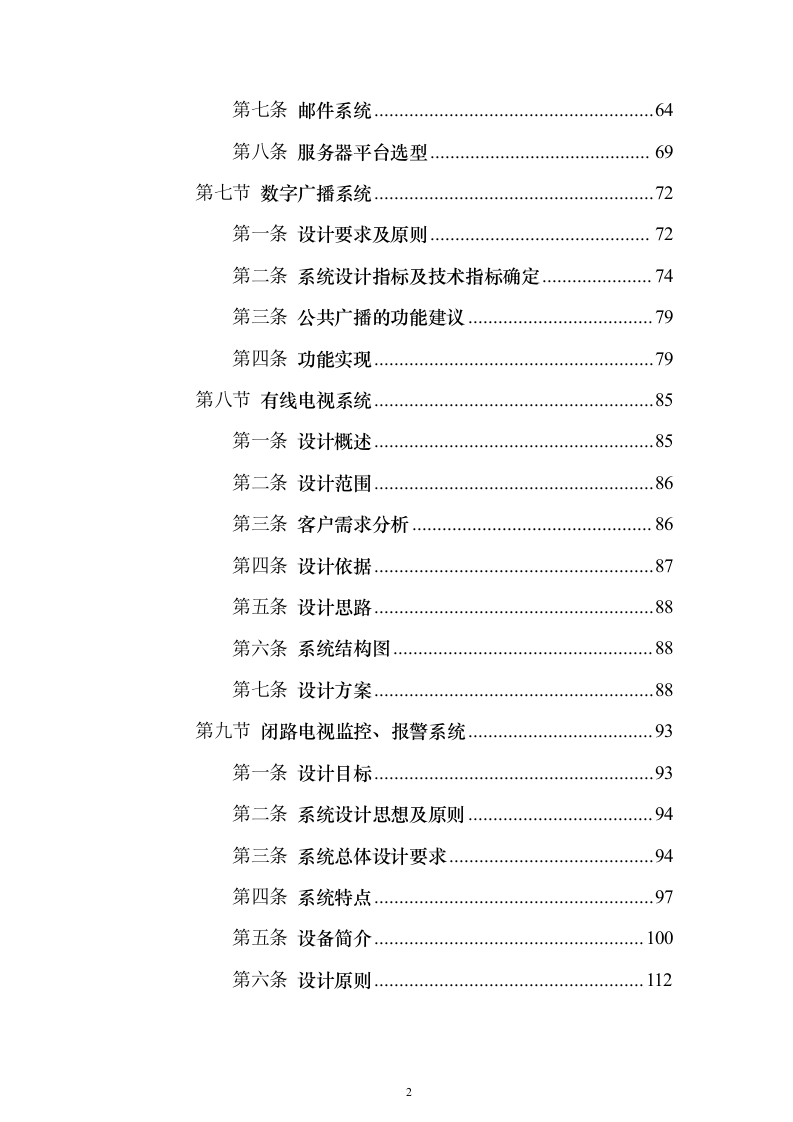

目录
第一章
施工组织设计
4
第一节
项目实施方案
4
第二节
工程概况
4
第三节
建设目标
4
第四节
建设原则
5
第五节
综合布线(数据、语音)系统
7
第一条
工作区子系统
7
第二条
水平区子系统
8
第三条
管理间子系统
12
第四条
垂直干线子系统
13
第五条
设备间子系统
14
第六条
引入间子系统
15
第七条
产品选型
15
第六节
网络系统平台及应用系统设计
28
第一条
概述
28
第二条
系统需求分析
31
第三条
内网设计原则
33
第四条
方案设计
35
第五条
网络防病毒系统
55
第六条
防火墙安全设定
62
第七条
邮件系统
64
第八条
服务器平台选型
69
第七节
数字广播系统
72
第一条
设计要求及原则
72
第二条
系统设计指标及技术指标确定
74
第三条
公共广播的功能建议
79
第四条
功能实现
79
第八节
有线电视系统
85
第一条
设计概述
85
第二条
设计范围
86
第三条
客户需求分析
86
第四条
设计依据
87
第五条
设计思路
88
第六条
系统结构图
88
第七条
设计方案
88
第九节
闭路电视监控、报警系统
93
第一条
设计目标
93
第二条
系统设计思想及原则
94
第三条
系统总体设计要求
94
第四条
系统特点
97
第五条
设备简介
100
第六条
设计原则
112
第七条
依据的技术标准规范
113
第八条
系统实现设计方案
114
第十节
多功能会议室系统
125
第一条
需求分析
125
第二条
系统设计
128
第三条
会议系统综合增强功能设计
147
第十一节
智能办公室
151
第一条
智能楼宇的概述
151
第二条
设计想法
153
第十二节
机房系统
157
第一条
系统概述
157
第二条
需求分析
157
第三条
方案设计
159
第四条
项目实施工序描述
171
第五条
质量保证措施
178
第六条
施工进度计划，工期承诺及保证措施
179
第七条
安全文明施工保证措施
184
第八条
劳动力资源计划
186
第九条
施工总平面图
187
第十条
临时用地表
188

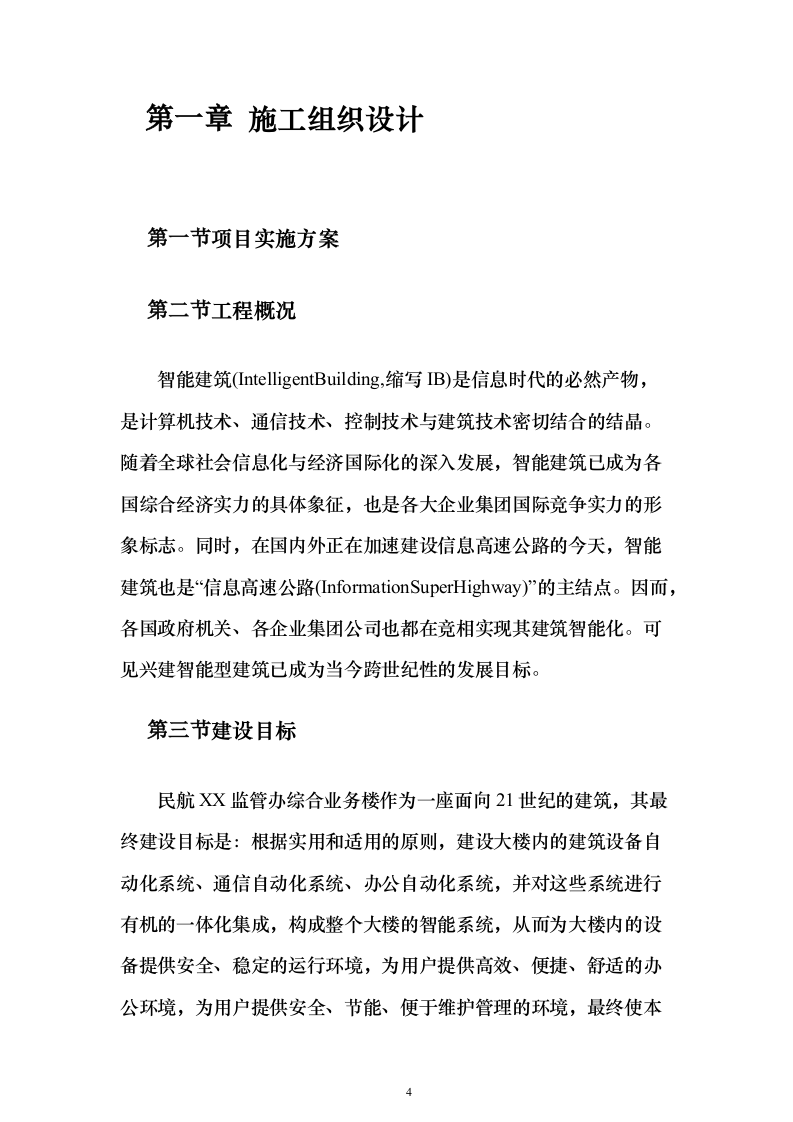

施工组织设计
项目实施方案
工程概况
智能建筑(IntelligentBuilding,缩写IB)是信息时代的必然产物，是计算机技术、通信技术、控制技术与建筑技术密切结合的结晶。随着全球社会信息化与经济国际化的深入发展，智能建筑已成为各国综合经济实力的具体象征，也是各大企业集团国际竞争实力的形象标志。同时，在国内外正在加速建设信息高速公路的今天，智能建筑也是“信息高速公路(InformationSuperHighway)”的主结点。因而，各国政府机关、各企业集团公司也都在竞相实现其建筑智能化。可见兴建智能型建筑已成为当今跨世纪性的发展目标。
建设目标
民航XX监管办综合业务楼作为一座面向21世纪的建筑，其最终建设目标是：根据实用和适用的原则，建设大楼内的建筑设备自动化系统、通信自动化系统、办公自动化系统，并对这些系统进行有机的一体化集成，构成整个大楼的智能系统，从而为大楼内的设备提供安全、稳定的运行环境，为用户提供高效、便捷、舒适的办公环境，为用户提供安全、节能、便于维护管理的环境，最终使本项目的智能系统达到《智能建筑设计标准》(GBT50314-2000)的甲级设计标准，从而为大楼保持长久的竞争力。

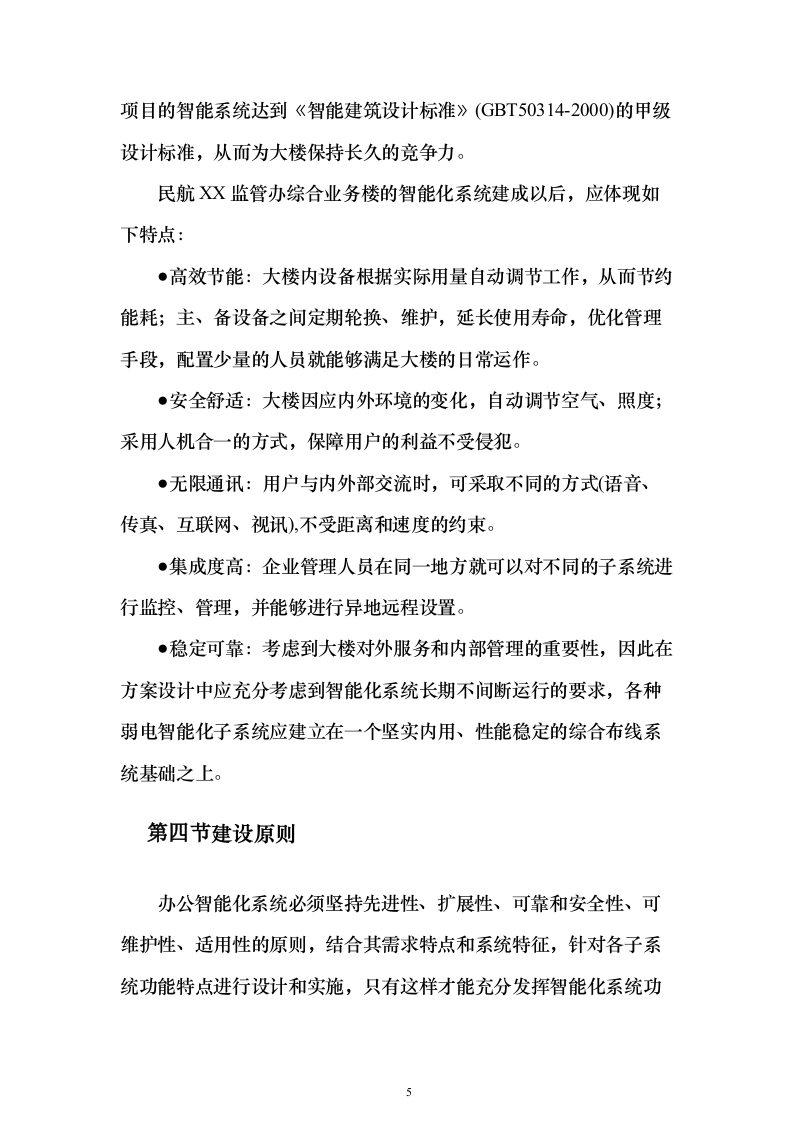

民航XX监管办综合业务楼的智能化系统建成以后，应体现如下特点：
●高效节能：大楼内设备根据实际用量自动调节工作，从而节约能耗；主、备设备之间定期轮换、维护，延长使用寿命，优化管理手段，配置少量的人员就能够满足大楼的日常运作。
●安全舒适：大楼因应内外环境的变化，自动调节空气、照度；采用人机合一的方式，保障用户的利益不受侵犯。
●无限通讯：用户与内外部交流时，可采取不同的方式(语音、传真、互联网、视讯),不受距离和速度的约束。
●集成度高：企业管理人员在同一地方就可以对不同的子系统进行监控、管理，并能够进行异地远程设置。
●稳定可靠：考虑到大楼对外服务和内部管理的重要性，因此在方案设计中应充分考虑到智能化系统长期不间断运行的要求，各种弱电智能化子系统应建立在一个坚实内用、性能稳定的综合布线系统基础之上。

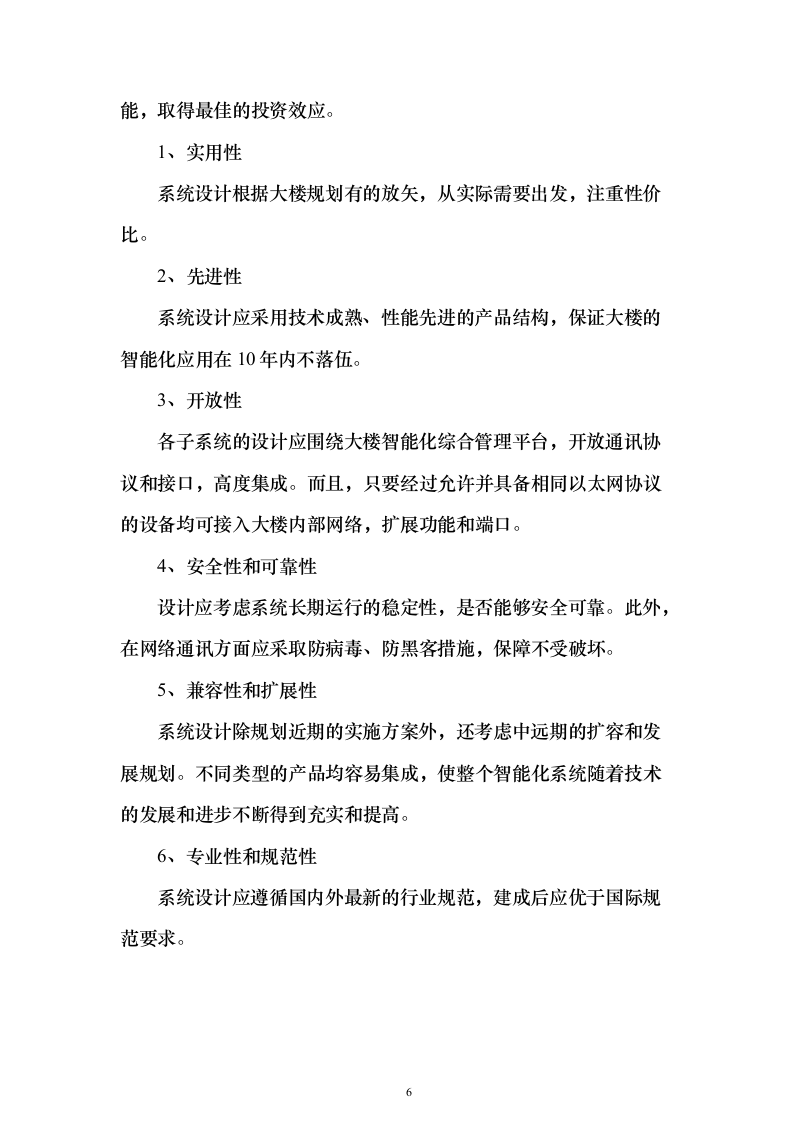

建设原则
办公智能化系统必须坚持先进性、扩展性、可靠和安全性、可维护性、适用性的原则，结合其需求特点和系统特征，针对各子系统功能特点进行设计和实施，只有这样才能充分发挥智能化系统功能，取得最佳的投资效应。
1、实用性
系统设计根据大楼规划有的放矢，从实际需要出发，注重性价比。
2、先进性
系统设计应采用技术成熟、性能先进的产品结构，保证大楼的智能化应用在10年内不落伍。
3、开放性
各子系统的设计应围绕大楼智能化综合管理平台，开放通讯协议和接口，高度集成。而且，只要经过允许并具备相同以太网协议的设备均可接入大楼内部网络，扩展功能和端口。
4、安全性和可靠性
设计应考虑系统长期运行的稳定性，是否能够安全可靠。此外，在网络通讯方面应采取防病毒、防黑客措施，保障不受破坏。
5、兼容性和扩展性
系统设计除规划近期的实施方案外，还考虑中远期的扩容和发展规划。不同类型的产品均容易集成，使整个智能化系统随着技术的发展和进步不断得到充实和提高。
6、专业性和规范性
系统设计应遵循国内外最新的行业规范，建成后应优于国际规范要求。

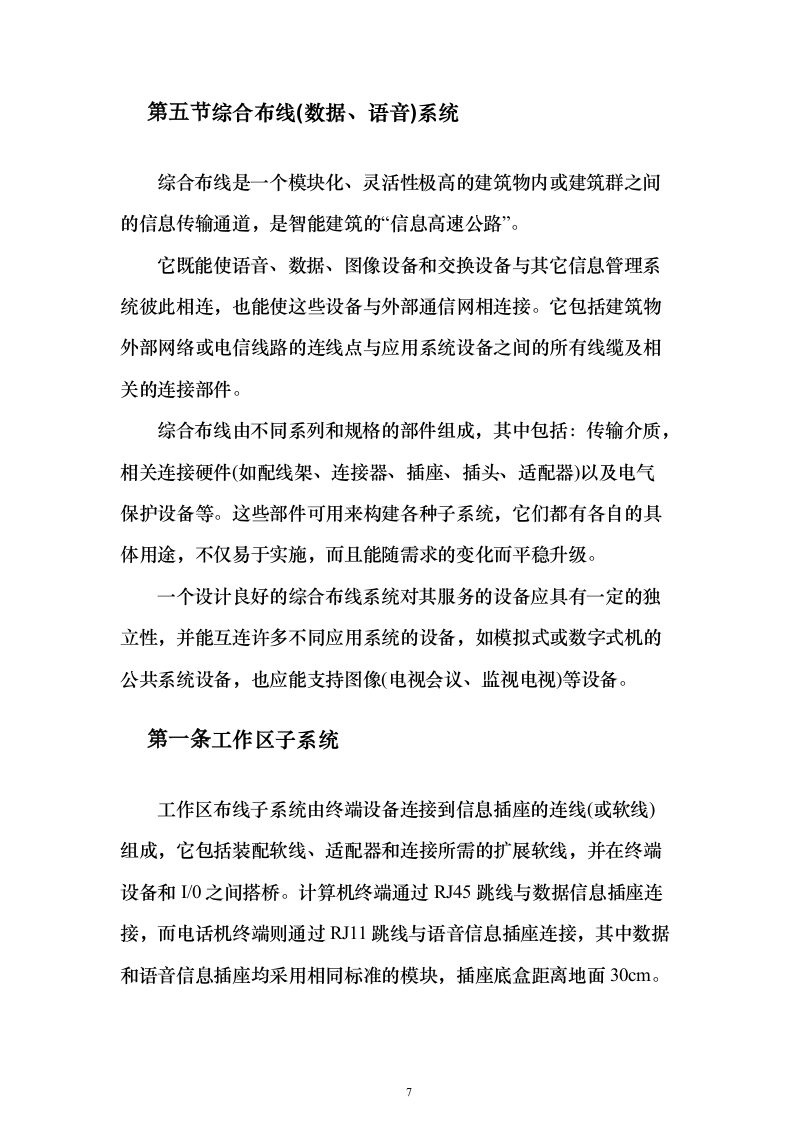

综合布线(数据、语音)系统
综合布线是一个模块化、灵活性极高的建筑物内或建筑群之间的信息传输通道，是智能建筑的“信息高速公路”。
它既能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连，也能使这些设备与外部通信网相连接。它包括建筑物外部网络或电信线路的连线点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线由不同系列和规格的部件组成，其中包括：传输介质，相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。这些部件可用来构建各种子系统，它们都有各自的具体用途，不仅易于实施，而且能随需求的变化而平稳升级。
一个设计良好的综合布线系统对其服务的设备应具有一定的独立性，并能互连许多不同应用系统的设备，如模拟式或数字式机的公共系统设备，也应能支持图像(电视会议、监视电视)等设备。
工作区子系统
工作区布线子系统由终端设备连接到信息插座的连线(或软线)组成，它包括装配软线、适配器和连接所需的扩展软线，并在终端设备和I/0之间搭桥。计算机终端通过RJ45跳线与数据信息插座连接，而电话机终端则通过RJ11跳线与语音信息插座连接，其中数据和语音信息插座均采用相同标准的模块，插座底盒距离地面30cm。
故系统的可互换性非常好，这样就实现了语音/数据完全可互换，使电话与电脑之间的线路转换十分简单，仅仅只需要在配线架上改变跳线即可，大大方便了今后的实际应用，使综合布线系统的灵活性得到最完美的体现。
每个模块化插座都印有568A和568B两种端接方式的线缆排列，使端接时出错概率明显下降。
为了保护跳线，减少弯角上的辐射和衰减，减少插座内积灰影响电气性能和防水，本投标方案所采用的信息插座全部使用86型防尘面板。

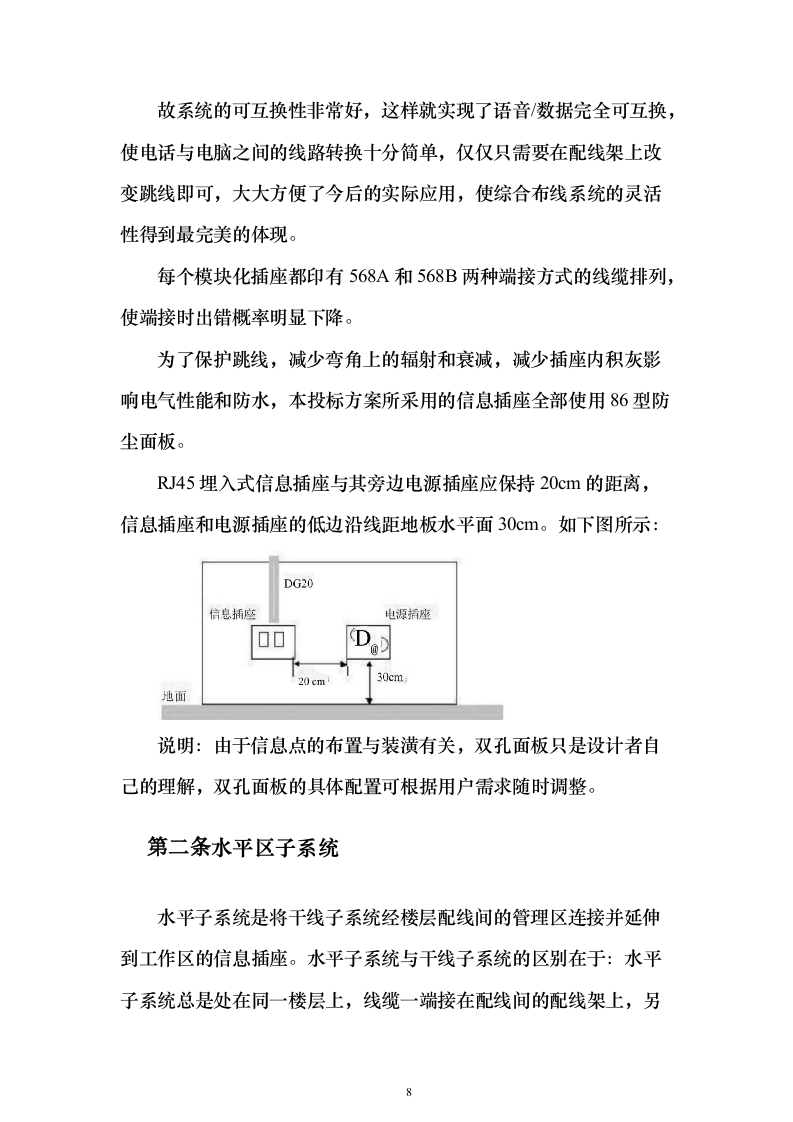

RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边沿线距地板水平面30cm。如下图所示：
说明：由于信息点的布置与装潢有关，双孔面板只是设计者自己的理解，双孔面板的具体配置可根据用户需求随时调整。

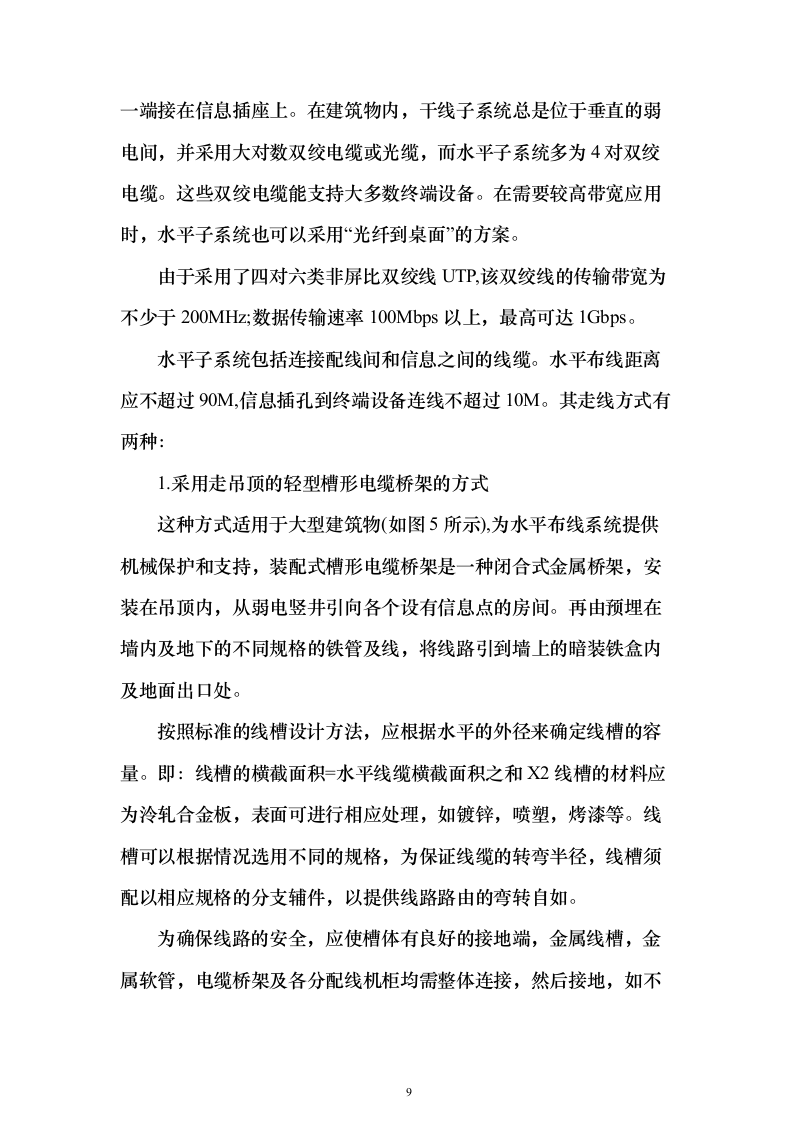

水平区子系统
水平子系统是将干线子系统经楼层配线间的管理区连接并延伸到工作区的信息插座。水平子系统与干线子系统的区别在于：水平子系统总是处在同一楼层上，线缆一端接在配线间的配线架上，另一端接在信息插座上。在建筑物内，干线子系统总是位于垂直的弱电间，并采用大对数双绞电缆或光缆，而水平子系统多为4对双绞电缆。这些双绞电缆能支持大多数终端设备。在需要较高带宽应用时，水平子系统也可以采用“光纤到桌面”的方案。
由于采用了四对六类非屏比双绞线UTP,该双绞线的传输带宽为不少于200MHz;数据传输速率100Mbps以上，最高可达1Gbps。
水平子系统包括连接配线间和信息之间的线缆。水平布线距离应不超过90M,信息插孔到终端设备连线不超过10M。其走线方式有两种：
1.采用走吊顶的轻型槽形电缆桥架的方式
这种方式适用于大型建筑物(如图5所示),为水平布线系统提供机械保护和支持，装配式槽形电缆桥架是一种闭合式金属桥架，安装在吊顶内，从弱电竖井引向各个设有信息点的房间。再由预埋在墙内及地下的不同规格的铁管及线，将线路引到墙上的暗装铁盒内及地面出口处。
按照标准的线槽设计方法，应根据水平的外径来确定线槽的容量。即：线槽的横截面积=水平线缆横截面积之和X2线槽的材料应为泠轧合金板，表面可进行相应处理，如镀锌，喷塑，烤漆等。线槽可以根据情况选用不同的规格，为保证线缆的转弯半径，线槽须配以相应规格的分支辅件，以提供线路路由的弯转自如。
为确保线路的安全，应使槽体有良好的接地端，金属线槽，金属软管，电缆桥架及各分配线机柜均需整体连接，然后接地，如不能确定信息出口淮确位置，拉线时可先将线缆盘在吊顶内的出线口，待具体位置确定后，再引到信息出口。

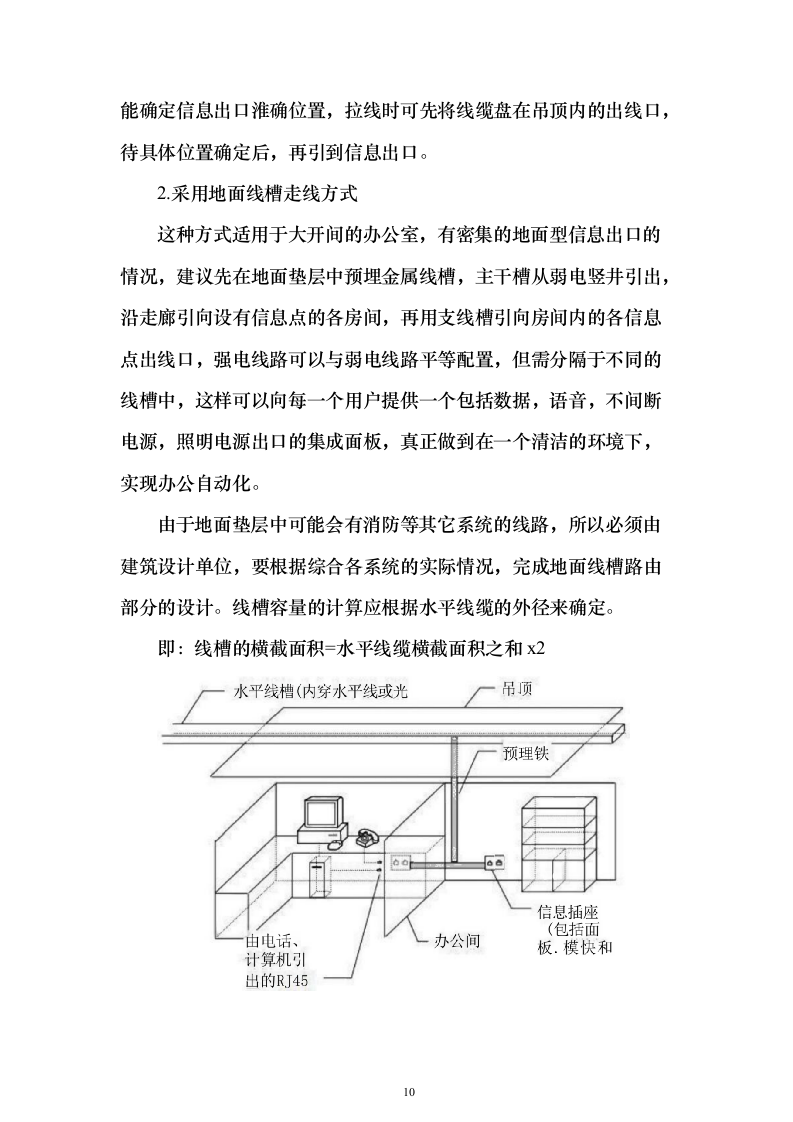

2.采用地面线槽走线方式
这种方式适用于大开间的办公室，有密集的地面型信息出口的情况，建议先在地面垫层中预埋金属线槽，主干槽从弱电竖井引出，沿走廊引向设有信息点的各房间，再用支线槽引向房间内的各信息点出线口，强电线路可以与弱电线路平等配置，但需分隔于不同的线槽中，这样可以向每一个用户提供一个包括数据，语音，不间断电源，照明电源出口的集成面板，真正做到在一个清洁的环境下，实现办公自动化。
由于地面垫层中可能会有消防等其它系统的线路，所以必须由建筑设计单位，要根据综合各系统的实际情况，完成地面线槽路由部分的设计。线槽容量的计算应根据水平线缆的外径来确定。
即：线槽的横截面积=水平线缆横截面积之和x2
水平线缆的计算：
水平系统电缆的计算按照《开放式布线系统设计总则》标准的方法进行计算，其中：平均长度P1=(最短长度+最长长度+4)/2(米)总平均长度P2=平均长度+10%余量+线架预留+工作区预留(米)每箱可布电缆数N=最大可定购长度(305米)/总平均长度(条)线缆箱数=信息端口数目/每箱可布线电缆数。
由于整个布线主要涉及的建筑物均为现修建建筑，因此工程中所有的线管采用预埋暗装方式。根据实际情况，楼垂直部分(各楼栋弱电井内)安装采用PVC桥架，水平部分采用PVC线管预埋。墙体内支线预埋PVC管。PVC管内表面光滑，布线时不会划破线缆，有利于保障安装质量。每根中25管最多允许穿3根六类线缆，每根中20管最多允许穿2根六类线缆，网络线缆在分线盒内转弯半径必须大于90°,在同一水平面上超过三个弯角时必须加过线盒。
线缆敷设注意事项
在敷设线管时，应确保网络线与强电线之间水平距离大于下表规定的距离。在有垂直相交的情况下就尽量分离。
电力线<480V
最小间隔距离
<2KVA
2-5KVA
>5KVA
开放的或非金属的通讯线槽与非屏蔽的电力线
127mm
305mm
610mm
接地的金属通讯线槽与非屏蔽的电力线
64mm
152mm
305mm
接地的金属通讯线槽与屏蔽的电力线
76mm
152mm
管理间子系统
设计说明：
管理子系统由交连、互连和配线架及相关跳线组成。管理点为连接其他子系统提供连接手段。交连和互连允许你将通信线路定位或重定位到建筑物的不通部分，以便容易地管理通信线路。通过卡接或插接式跳线，交叉连接允许你将端接在配线架一端的通信线路与端接于另一端配线架上的线路相连。插入线为重新安排线路提供一种简易的方法，而且不需要安装跨接线时使用的专用工具。
1、数据水平电缆配线架
数据非屏蔽配线架选用先进、实用的快接式模块化配线架，便于日后维护。每个模块都可以单独更换；配线架采用9mm和12mm两种标签，本次采用24口标准19英寸配线架，六类布线系统水平线缆采用配线架进行终结。
所有水平线缆在管理间均采用模块式配线架进行终结。2、光纤配线架采用12/24口光纤配线架进行光缆的终结。3、语音100对110配线架采用100对110配线架进行室内语音主干一大对数电缆终结。
4、跳线
铜缆六类跳线：采用两头都是RJ45的六类快速跳线，可以把模块式配线架跳接到网络设备上。
语音跳线：采用一头是RJ45,一头是RJ11的跳线将语音信息点跳接到100对110配线架上。
光纤跳线：选用SC-SC端口的光纤跳线进行光缆的熔接。
5、机柜与机架
在每个IDF各配置1个42U标准机柜作为数据、语音主配线柜。
机柜材料的选用金属喷塑，并配有网络设备专用配电电源端接位置，可将网络设备同放置其中。此种安装模式具有整齐美观、可靠性高、防尘、保密性好、安装规范。
配线架上有明显颜色区分内网及外网信息点，标签打字打印机。
7、管理间环境要求：
由于管理间内需要安装各种设备(如交换机、功率放大器、视频编码器、硬盘录像机等),因此管理见需进行必要的装修，并配备照明设备以便于设备维护，同时为保证设备的可靠运行，管理见内应配备独立供电的220V电源插座以及UPS不间断电源，每管理间功率不小于400W。管理间同时应保证温、湿度适宜，以便各种设备能够稳定运行。
垂直干线子系统
垂直主干采用6芯室内多模光缆，将中心机房与主配线管理区(MDF)用星形结构联接起来，作为信息传递的主干道。语音通过3类大对数电缆连接，中心机房与MDF数据部分通过多模光纤连接。
数据主干使用6芯室内多模光缆连接到各个楼栋。
我们选择垂直子系统拓扑结构为星型拓扑结构，这是因为星型拓扑结构：
1)便于管理，星型拓扑结构的所有通信都要经过中心节点来支配，所以维护管里比较方便。
2)便于重新配置。用户可以在楼层配线架上任意增加、删除或移动、互换某个或某些信息插座，而且仅仅涉及它们所连接的终端设备。
3)便于故障隔离与检测。由于各信息点都连接到楼层配线架，相互之间保持相当大的独立性，因此可以方便地检测故障点，并清除。
4)便于系统的分段、级连与扩充。
设备间子系统
设备间子系统由主配线架以及跳线组成，主要用于汇接各个IDF,并放置服务器(计算机网络设备等)、程控交换机(PABX)、IDF接入设备。本系统中，中心机房设置在科学实验楼4楼。
本方案可以满足各种计算机网络系统对布线系统的要求。计算机网络可以通过光纤跳线可以组成结构上的线路连接，并通过各种网络协议支持着各种计算机网络。
机柜，所有信息点均通过一定的编码规则(该规则将根据布线标准、用户想法和工程经验)以方便用户的使用和管理方便。机柜的机壳和箱体。定购国产配套产品，其色彩和周围环境保持一致。
引入间子系统
建筑群子系统将一个建筑物中的电缆延伸到建筑群的另外一些建筑物中的设备和装置上。
它是整个布线系统的一部分(包括传输介质)并支持提供楼群之间通信设施所需的硬件，其中有导线电缆、光缆和防止电缆的浪涌电压进入建筑物的电气保护。
产品选型
民航XX监管办综合业务楼综合布线系统采用国际著名品牌SIMON电气综合布线产品进行工程设计和实施。
系统采用“六类非屏蔽水平系统”和“多模光纤数据主干系统”结合设计，产品技术成熟领先、质量可靠、性价比高。
所有子系统的布线材料均采用同一品牌的产品，以便工程验收合格后向厂家申请25年“认证系统质量保证”。
其主要产品技术参数如下：
HiSPEED60六类四对非屏蔽双绞线
(1)说明
SimNETS61230线缆系列为4对UTP电缆，测试到350MHz,超出了ANSI/TIA/EIA-568-B.2-1的6类要求。当用在HiSPEED60系统中作为水平布线时，它可以提供至少250MHz的信道带宽。
(2)特性和益处
增加的带宽和信噪比余量；
为多对并行传输协议进行优化的平衡传输性能；
十字分隔设计，提供更稳定的性能；所有材料具有25年性能保证；
线对中的两根线颜色互配，方便安装；
方便安装、操作和库存管理的纸箱线轴包装。
(3)应用
HiSPEED60六类传输性能保证用户在250MHz的宽带下完美地使用2.4Gbps高速率千兆位以太网，适合政府、金融、商用写字楼、交通部门、校园等多种场合的数据通讯电缆。
支持如下应用：
10BASE-TEthernet;
100BASE-TXFastEthernet;
1000BASE-TXGigabitEthernet以及其它传输速率高达2.4Gbps的局域网协议；155MbpsATM;
622MbpsATM;
2.4GbpsATM。
(4)保证
具有高品质电气及机械性能，采用中心十字骨架线缆隔离技术，性能保证达到250MHz,以及99.99%的零误码率。NEXT超越六类标准要求，最小有5dB性能余量。
(5)电缆结构线芯：
芯线材质：无氧铜；
芯线线规：23AWG(美国线规标准)。绝缘：
绝缘材料：PE(高密度聚乙烯)。护套：
护套材料：LSZH。
(6)机械特性
预留的带宽保证即使在恶劣的安装情况下也能通过测试。
最小弯曲半径(操作)
33mm
最小弯曲半径(安装)
65mm
导体直径
0.57mm
绝缘直径
0.98mm
护套外径
6.3mm
最大安装拉力
100N
(7)电气性能
Frequency MHz
Attenuation dB/100m
NEXT
pr/pr
dB
ACR dB
PS
NEXT
dB
EL-FEXT
pr/pr
dB/100m
PS
EL-FEXT dB/100m
RL dB
1
2.0
79.3
77.3
72.3
68.0
65.0
20.0
4
3.8
70.3
66.5
63.3
56.0
53.0
23.0
10
6.0
64.3
58.3
57.3
48.0
45.0
25.0
16
7.6
61.3
53.7
54.2
43.9
40.9
25.0
20
8.5
59.8
51.3
52.8
42.0
39.0
25.0
31.25
10.7
56.9
46.2
49.9
38.1
35.1
23.6
62.5
15.4
52.4
37.0
45.4
32.1
29.1
21.5
100
19.8
50.0
30.2
42.3
28.0
25.0
20.1
200
29.0
45.0
16.0
37.8
22.0
19.0
18.0
250
32.8
43.7
10.9
36.3
20.0
17.0
17.3
(8)其他性能
时延值(ns/100m)
45
传播延迟值(ns/100m)
536
特性阻抗(0hm)
100±155
(9)环境性能
安装温度
0℃~+50℃
运行温度
-20℃~+60℃
HiSPEED60六类非屏蔽信息模块
(1)说明
SimNETS62103模块是模块化连接产品线中的一种卡接式UTP连接器。HiSPEED60系列六类模块采用PCB板配合结构，IDC端子采用45度卡接方式的设计，确保极佳的长期可靠性和极其稳定的传输性能。测试到350MHz,超出了ANSI/TIA/EIA-568-B.2-1的6类要求。当用在HiSPEED60系统中，它可以提供至少250MHz的信道带宽。并向下兼容于超五类、五类非屏蔽跳线。
(2)应用
信息插座连接；
多用户信息插座连接；
集中点连接；
模块配线架连接。
(3)特性和益处
六类RJ45信息插座模块适用于设备间与工作区的通信插座连接。根据TIA/EIA
568B设计制造的8线式RJ45六类信息模块，采用线簧错位排列和PCB板配合结构。产品电气性能优越，具有良好的兼容性。
IDC端接界面：卡接簧片整体镀金，可重复卡接次数>200次；采用45度卡接方式，使模块与线缆的卡接更牢固；
8线式接触针：50μ(inch)镀金耐腐蚀设计，并具有良好的弹性和耐磨损性能；接触电阻(不包括体电阻):<2.5mΩ;
绝缘电阻：>1000M2;
介电强度：DC1000V(AC700V)1分钟内无击穿和飞弧现象；电气传输性能：符合TIA/EIA568B.2-1标准。
传输带宽达到250MHz,四个连接点信道性能完全超越IS0/IEC11801中的规定。(4)保证
完全满足并超越ISO/IEC六类标准，得到真正的性能预留；
八根金针良好的弹性提供最少750次重复插拔。
(5)安装
颜色编号：T568A和T568B;
气闭式连接器，绝缘位移卡接技术。卡接线径：0.4～0.6mm;采用SimNET独特的45度卡接方式；
模块支持工作区面板及配线间配线架通用。
(6)电气性能
Frequency MHz
Insertion Loss dB/100m
NEXT dB
EL-FEXT dB/100m
RL dB
1
0.1
75.0
75.0
30. 0
4
0.1
75.0
71.0
30. 0
10
0.1
74.0
63.1
30.
0
16
0.1
69.9
59.0
30. 0
20
0.1
68.0
57.1
30. 0
31.25
0.11
64.1
53.2
30. 0
62.5
0.16
58.1
47.2
28. 1
100
0.20
54.0
43.1
24. 0
200
0.28
48.0
37.1
18. 0
250
0.32
46.0
35.1
16. 0
SimNET模块化24口UTP/FTP通用配线架
(1)说明
SimNETS64304模块配线架为管理间和设备间机架式安装提供了灵活通用的端接解决方案。这种模块式配线架为24空闲端口设计，可根据需要现场装配，以适用任何实际应用中的特殊配置。SimNET模块化配线架兼容HiSPEED60、55系列的UTP/FTP全部模块，而无须附加特殊元件，为用户的安装提供了灵活性和便捷。
(2)应用
管理间中的水平布线或设备端接；
集中点的互配端接。
(3)特性和益处
SimNET24口通用模块式配线架是根据国际标准IS0/IEC11801、TIA/EIA568设计制造的标准1U配线架。可安装在标准19”机柜内，适用于设备间的水平布线、设备端接以及集中点的互配端接，还可在一个配线架上实现屏蔽和非屏蔽模块的合用，具有较高的灵活性和经济性。
模块化---配线架端口采用了标准的模块化设计，其基础部分适合国际性和地区性的要求。配线架正面每端口自带活动防尘盖，防尘盖为防脱落设计。
通用性---机柜内安装的24口模块化通用型配线架，不仅支持超五类及六类RJ45模块的通用，同时还支持非屏蔽及屏蔽系统的应用。
稳定性---24口模块化通用型配线架设计结构独特，其中架内不锈钢等电位弹性紧固支撑、后部T形电缆固定及带盖的防撞保护遮罩，都为HiSPEED60非屏蔽及屏蔽系统的长期稳定性能提供了坚实的保障。
方便性---配线架防护罩与配线架主体之间为抽屉式扣锁关系，正面抽出并下垂30度角的配线架主体，方便了用户在机柜正面安装及维护。配线架正面自带标签标识位，并另配标签供备用。配线架两侧自带活动钮扣，可对配线架主体进行灵活锁定及解锁，方便维护。
安全性：根据TIA/EIA-607标准规范的要求，配线架后部配有专门的接地导线。该产品采用360度全方位屏蔽结构，适合抗EMC电磁干扰环境，辐射抗扰度通过10V/m
(r.m.s)的高标准测试，确保了传输数据的安全。
(4)安装
易于安装，简化屏蔽电缆连接，节省安装时间。
SimNET平口信息面板
(1)说明
SIMON公司SimNET平口信息面板为工作区的安装提供了易用性和灵活性。该面板能嵌入安装于标准86型电气盒或墙装配件。SimNET平口面板可容纳1或2个六类、超五类模块。双层设计的卡入式面盖易于操作并且无外露螺钉孔。
(2)应用
用于工作区的信息插座。
(3)特性和益处
SIMON公司SimNET平口面板具有时尚的气质，独特的电话和电脑的标签设计，更有利于用户的人性化管理。
具有强度高、耐高温、无污染的特点。强度高是产品经过抗冲击实验后得出的具有抗冲击、耐扭曲、抗老化的特点。耐高温是通过高温实验所得，面板被放置于100℃高温下经受长达60分钟的考验而不变形。无污染是指其产品的材质为真正的绿色产品。
提供一位、二位信息面板，满足语音、数据、图像等需求。
符合国标86型结构尺寸，采用嵌入式组合方式，外型美观大方。
(4)保证
固定架和后座磨砂处理，保护产品不被尖锐物划伤。
采用优质工程塑料PC为材料，确保高强度及阻燃性能。配有防尘滑门用以保护模块、遮蔽灰尘和污物进入。
采用单面拆卸口的设计，拆卸时不损坏墙面。(5)安装
嵌入式面框，安装方便；
滑盖式防尘盖，使用更灵活，无需担心防尘盖脱落；带有橙色数据和蓝色语音端口标识，便于管理。
HiSPEED60六类四对非屏蔽跳线
(1)说明
SimNETS63252模压式软跳线采用LSZH六类四对非屏蔽多股软线缆和六类专用水晶头制造而成，用于模块化插座的连接。测试到350MHz,超出了ANSI/TIA/EIA-568-B.2的6类要求。当用在HiSPEED60系统中，它可以提供至少250MHz的信道带宽。并向下兼容于超五类、五类非屏蔽信息插座。
信息插座连接；
多用户信息插座连接；集中点连接；
模块配线架连接；设备连接。
(3)特性和益处
产品采用高性能的多股UTP软线缆和六类RJ45水晶头制造而成，采用整体注塑成型的制造工艺，尾部有弯曲张力疏导结构。RJ45水晶头内簧片分上下两层W形错位排列，确保传输的可靠性并将跳线的不稳定性降到最低。
(4)技术说明
RJ45插头采用软尾结构，保证线缆和水晶头之间的连接；水晶头压接簧片50μinch整体镀金，确保优异性能；
接线方式：568B-568B,568A-568B(交叉接线),568A-568A;提供各种长度：2m/3m/5m及用户指定长度；
护套采用蓝色LSZH材料。
(5)保证
电气传输性能完全满足TIA/EIA568B六类标准要求；RJ45水晶头插拔次数>1000次。
(6)安装
易于安装，方便管理。
(7)技术指标
外部直径 (mm)
6.30m m
阻 抗(Q)
10
0
TopLINK300千兆多模光缆
SIMON的TopLINK300系列千兆多模光缆设计用于从小芯数到大芯数的室内/外安装。它为主干和水平应用提供极高的灵活性。这些光缆包括了室内、室外、紧套、松套以及铠装等不同分类。TopLINK300OM1系列千兆多模光缆为62.5/125微米(纤芯/包层)结构，符合国际TIA/EIA-568-B.3标准。
(2)特性和益处
具有从2芯到24芯等规格，并可以根据工程需要定制更高芯数的光缆；
低损耗、低色散、优化的光纤余长控制和成缆工艺，使光缆具有良好的传输性能及机械性能；
采用国际优质纤芯，误码率低，衰减小；
900微米紧缓冲层光纤允许用于现场安装连接器；
护套材料具有阻燃、防霉、放水、防紫外线的特性，同时满足室内和室外的使用要求。
柔韧的护套提供优良的操作特性；
光纤和线缆子单元有彩色编码，方便识别；
全绝缘构造(非铠装)光缆无需接地和担心雷击；
多层保护，独特的加强元件，有效防止各种机械损伤及动物性破坏；铠装光缆为高强度防护环境提供了保障；
室外光缆独有的阻水带及特种纤膏的双重阻水结构，确保了优良的隔潮密封性能。使用温度范围广，利于多种场合使用，支持架空、管道、直埋多种敷设方式。
(3)应用
从小芯数到大芯数光纤的需求；
适用于水平和竖井、直埋和管道的应用
光纤到桌面应用；城域网。
(4)光缆彩色编码
SimNET布线系列的光缆护套彩色编码标准为：TopLINK300和600光缆：橙色；
TopLINK2000光缆：橙色，水绿色；
TopLINK5000和5000Plus光缆：黄色，黑色。
光纤子
