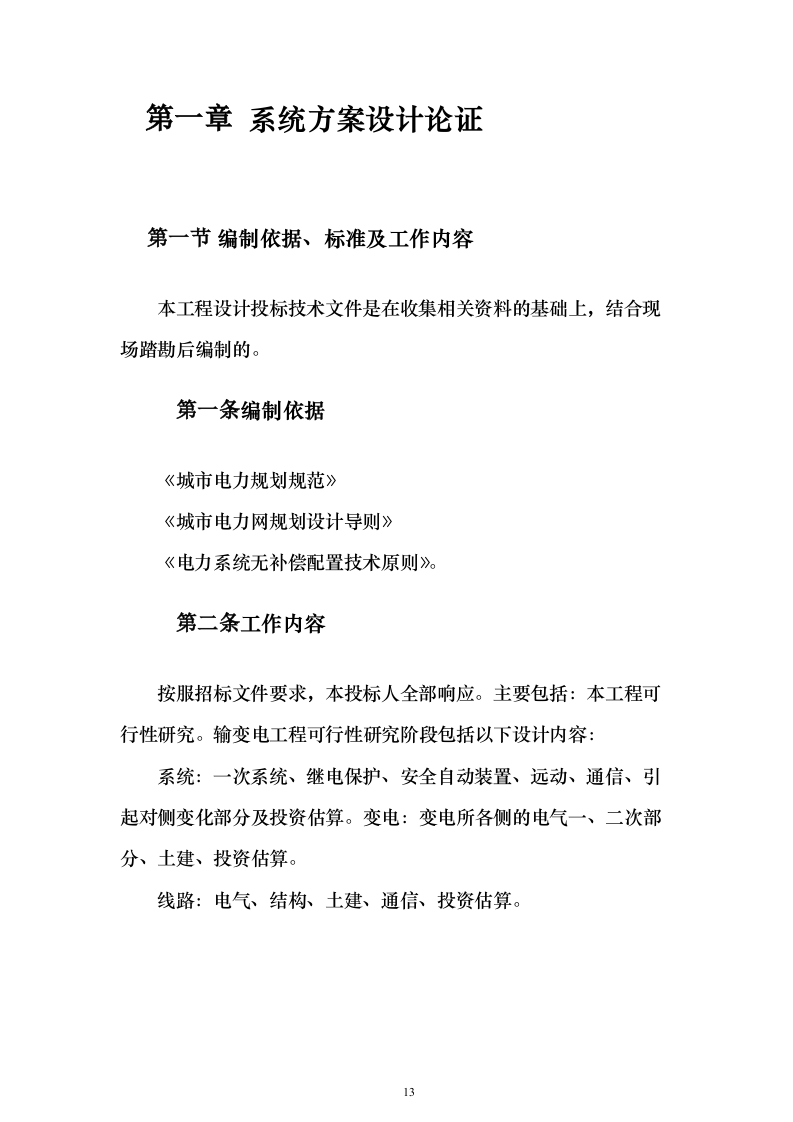

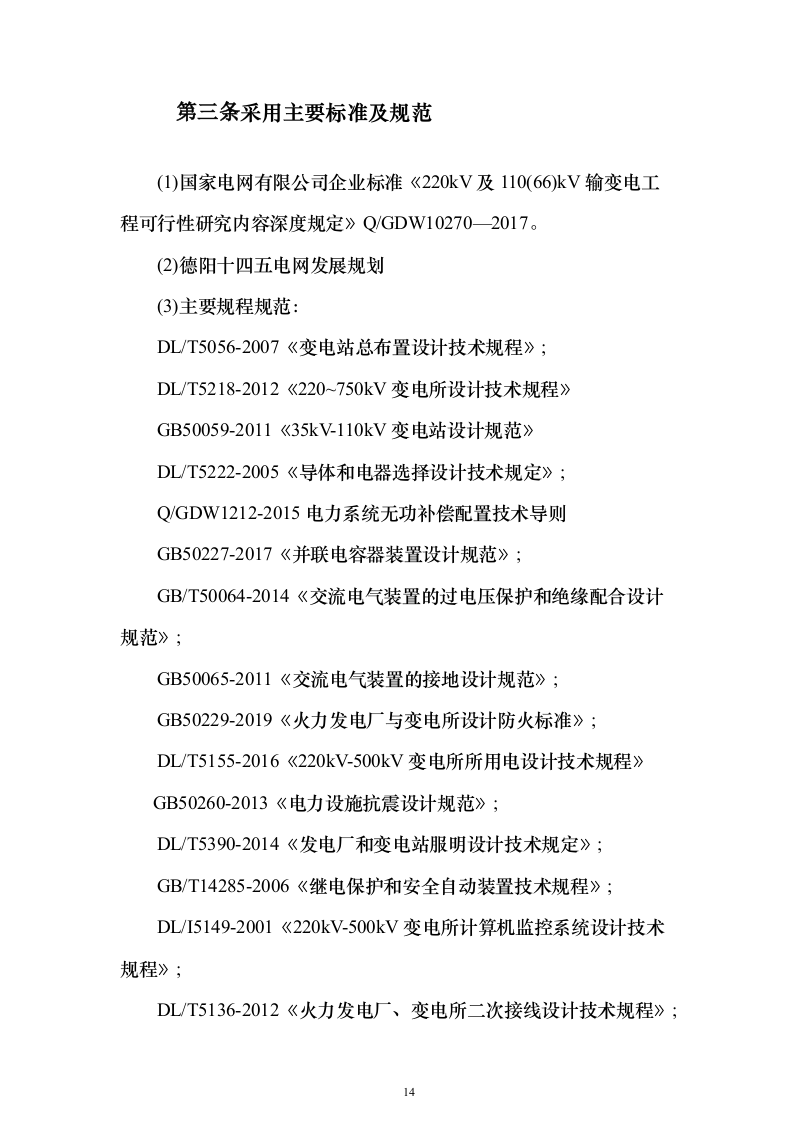

220千伏输变电工程投标方案 目录 第一章 系统方案设计论证 13 第一节 编制依据、标准及工作内容 13 第一条 编制依据 13 第二条 工作内容 13 第三条 采用主要标准及规范 14 第二节 一次系统 17 第一条 概况 17 第二条 电力需求预测 20 第三条 电力平衡 23 第四条 工程建设必要性 23 第五条 变电站接入系统方案 24 第六条 电气计算 30 第七条 线路型式和导线截面选择 45 第八条 地区供电安全分析 48 第九条 系统节能分析 48 第十条 小结与建议 49 第三节 系统继电保护及安全自动装置 49 第一条 概述 49 第二条 系统继电保护配置 49 第三条 对通道的要求 54 第四条 对相关专业的要求 54 第四节 调度自动化 55 第一条 概述 55 第二条 调度关系 55 第三条 相关调度端系统现状 56 第四条 远动系统 57 第五条 电能计量厂站系统 59 第六条 调度数据通信网络接入设备 62 第七条 二次系统安全防护 63 第八条 网络安全监测装置 65 第五节 系统通信 66 第二章 设计基本特点、环境分析 69 第一节 主要设计原则及标准 69 第一条 主要标准、规程及规范 69 第二条 主要设计原则 72 第二节 建站条件 73 第一条 站址区域概况 73 第二条 站址方案的技术条件 83 第三章 变电站工程设想 88 第一节 电气主接线 88 第一条 220kV 接线 88 第二条 10kV 接线 89 第三条 中性点接地方式 89 第四条 站用电接线 89 第五条 一体化电源 89 第二节 各电压等级配电装置型式及设备选择 90 第一条 主要电气设备选型 90 第二条 绝缘配合及过电压保护 96 第三节 电气总平面布置 100 第四节 防雷接地、照明及站用电 102 第一条 防雷接地 102 第二条 照明及站用电 104 第五节 系统保护 105 第一条 220kV 线路保护 105 第二条 220kV 母线保护 106 第三条 220kV 母联保护 108 第四条 故障录波装置 108 第五条 保护和故障信息录波管理子站 109 第六条 电能质量在线监测装置 109 第七条 故障测距配置 110 第八条 对相关专业的技术要求 110 第六节 系统调度自动化 112 第一条 调度关系 112 第二条 远动系统 112 第三条 电能量采集管理系统 115 第四条 调度数据网接入配置 118 第五条 变电站监控系统安全防护方案 121 第六条 调度端接口 124 第七节 电气二次 124 第一条 管理模式 124 第二条 监测、监控范围 124 第三条 配置方案 127 第四条 与其他设备接口 130 第五条 高级应用 131 第六条 元件继电保护及自动装置 132 第七条 其他二次系统 143 第八节 站区总体规划和总布置 152 第一条 布置要求和站区总体规划特点 152 第二条 进站道路 154 第三条 站区总平面布置方案 154 第四条 场地设计标高的选择 154 第五条 土方工程量 155 第六条 站址边坡设置 155 第七条 站址主要技术指标 155 第九节 建筑规模及结构设想 158 第一条 建筑规模 158 第二条 建筑结构 158 第十节 基础及边坡 160 第一条 地基处理及施工降水 160 第十一节 给排水系统 161 第一条 需水量 161 第二条 补给水系统 161 第三条 生活给水系统 161 第四条 站区排水系统 162 第五条 站外排水 162 第十二节 采暖、通风和空气调节系统 162 第十三节 火灾探测报警与消防系统 163 第一条 消防设计原则 163 第二条 消防设施 163 第十四节 大件运输 165 第一条 主变压器运输参数 165 第十五节 环境保护 169 第一条 站址环境概况 169 第二条 环境保护工程设想 169 第十六节 水土保持 172 第一条 概述 172 第二条 水土保持防治措施 172 第三条 综合分析 174 第十七节 节能措施分析和抵御自然灾害评估 174 第一条 系统节能分析 174 第二条 变电节能分析 175 第三条 线路节能分析 176 第四条 抵御自然灾害评估 176 第十八节 劳动安全与劳动保护 177 第十九节 对侧间隔情况 177 第一条 XXX500kV 变电站 220kV 天合间隔扩建工程 178 第二条 马井 220kV 变电站 220kV 天合间隔扩建工程 188 第四章 线路路径选择和工程设想 200 第一节 投标文件的技术部分包含的主要内容 200 第一条 项目建设的总体可行性分析 200 第二条 进度控制措施 204 第三条 经济控制措施质量控制措施 213 第四条 风险控制措施 221 第五条 送电线路专题内容 231 第五章 设计项目管理机构及主要人员配置 294 第一节 公司设计组织机构 294 第二节 工程项目设计组织机构 295 第三节 主要岗位及部门职责分工 297 第六章 设计进度与质量保障 306 第一节 设计进度安排 306 第二节 设计进度保障 306 第三节 设计质量保障 307 第一条 质量保证体系及说明 308 第二条 确保人员稳定和质量控制的措施 309 第四节 控制造价技术措施 313 第七章 服务协调配合服务措施、服务工作重点、难点分析 315 第八章 后期服务方案 316 第一节 技术支持 316 第二节 后续服务保障措施 317 第三节 服务人员名单 317 第四节 服务响应时间 318 第五节 后续服务内容与范围 319 第六节 附图 320 第一条 电气附图: 320 第二条 线路附图: 321 第三条 电气附图: 321 第四条 线路附图: 325 第七节 控制造价技术措施 335 第八节 施工组织设计 338 第九章 综合说明 338 第一节 编制说明 338 第二节 编制依据 338 第三节 编制原则 351 第十章 施工组织机构 354 第一节 组织机构设置 354 第二节 现场组织机构框图 355 第三节 主要人员岗位职责 355 第四节 项目管理体制 360 第五节 施工组织机构的高效运作 360 第十一章 施工总体布署 363 第一节 总体部署 363 第二节 施工前技术准备 365 第三节 施工现场平面布置 366 第四节 材料设备的准备 392 第五节 施工过程的管理 392 第十二章 施工方案与技术措施 399 第一节 施工方案 399 第二节 雨季施工措施 411 第三节 夜间工期保障措施 414 第十三章 质量管理体系与措施 418 第一节 质量方针 418 第二节 质量目标 418 第三节 质量管理标准、依据 419 第四节 质量保证体系 419 第五节 质量保证要素 420 第六节 保证质量的技术管理措施 421 第七节 重要分项工程质量保证措施 426 第八节 成品保护措施 427 第九节 质量检查监督机构 428 第十四章 安全管理体系与措施 428 第一节 安全生产目标 428 第二节 建立安全生产管理体系 429 第三节 事故隐患的控制与防范措施 430 第四节 安全技术交底 431 第五节 安全生产管理 432 第六节 施工用电安全 434 第七节 安全防护管理措施 437 第八节 安全讲评与纠正、预防 440 第九节 施工现场安全设施的验收 441 第十节 安全目标管理奖罚制度 441 第十一节 安全事故报告制度 441 第十二节 安全应急预案 442 第十三节 施工现场治安管理计划 445 第十四节 突发治安事件紧急预案 449 第十五节 治安保卫方面的其他要求 455 第十五章 文明施工保证措施 457 第一节 文明施工目标 457 第二节 文明施工管理网络 457 第三节 文明施工保证措施 457 第十六章 环境保护保证措施 461 第一节 环境保护方针 461 第二节 环境保护组织机构与体系 462 第三节 环境保护机构的职责与制度管理 463 第四节 对持续改进和污染预防的承诺 463 第五节 对环境保护的管理规定 464 第六节 工程垃圾管理规定 467 第七节 施工现场废水控制管理规定 468 第八节 对环境以及周边临近建筑和居民防尘措施 468 第九节 施工过程中降低噪声措施 470 第十节 环境卫生管理规定 471 第十七章 工程进度计划与措施 477 第一节 工期进度计划 477 第二节 工期保证体系 478 第三节 工期保证措施 478 第十八章 资源配备计划 493 第一节 施工机械配备计划 493 第二节 机械设备保证措施 493 第三节 施工人员计划措施 495 第四节 材料供应措施 495 第五节 降低成本措施 496 第六节 民工工资支付保证措施 497 第七节 对停电的预防及处理措施 499 第八节 物资采购方案 503 第一条 物资采购工作的总体安排与资源配置 503 第二条 物资采购的资源配置 503 第三条 物资采购进度计划控制措施 506 第四条 物资采购过程的质量监督与控制 507 第五条 物资采购招标、谈判管理 507 第六条 设备材料的质量控制措施 509 第七条 材料检验试验控制措施 509 第九节 技术方案 510 第一条 模板工程施工方案 605 第二条 钢筋工程施工方案 606 第十节 给排水施工措施 671 第一条 室内给水管道 671 第二条 室内排水雨水管道 672 第三条 搭设作业要求 675 第四条 扣件和底座 678 第五条 脚手架的拆除规定 681 第六条 安全防护措施: 682 第七条 脚手架拆除要求: 683 第八条 附表六:临时用地表 944 系统方案设计论证 编制依据、标准及工作内容 本工程设计投标技术文件是在收集相关资料的基础上,结合现场踏勘后编制的。 编制依据 《城市电力规划规范》 《城市电力网规划设计导则》 《电力系统无补偿配置技术原则》。 工作内容 按服招标文件要求,本投标人全部响应。主要包括:本工程可行性研究。输变电工程可行性研究阶段包括以下设计内容: 系统:一次系统、继电保护、安全自动装置、远动、通信、引起对侧变化部分及投资估算。变电:变电所各侧的电气一、二次部分、土建、投资估算。 线路:电气、结构、土建、通信、投资估算。 采用主要标准及规范 (1)国家电网有限公司企业标准《220kV及110(66)kV输变电工程可行性研究内容深度规定》Q/GDW10270—2017。 (2)德阳十四五电网发展规划 (3)主要规程规范: DL/T5056-2007《变电站总布置设计技术规程》; DL/T5218-2012《220~750kV变电所设计技术规程》 GB50059-2011《35kV-110kV变电站设计规范》 DL/T5222-2005《导体和电器选择设计技术规定》; Q/GDW1212-2015电力系统无功补偿配置技术导则 GB50227-2017《并联电容器装置设计规范》; GB/T50064-2014《交流电气装置的过电压保护和绝缘配合设计规范》; GB50065-2011《交流电气装置的接地设计规范》; GB50229-2019《火力发电厂与变电所设计防火标准》; DL/T5155-2016《220kV-500kV变电所所用电设计技术规程》 GB50260-2013《电力设施抗震设计规范》; DL/T5390-2014《发电厂和变电站服明设计技术规定》; GB/T14285-2006《继电保护和安全自动装置技术规程》; DL/I5149-2001《220kV-500kV变电所计算机监控系统设计技术规程》; DL/T5136-2012《火力发电厂、变电所二次接线设计技术规程》; GB50217-2018《电力工程电统设计规范》; DL/T5202-2004《电能量计量系统设计技术规程》; DL/T448-2016《电能计量装置技术管理规程》; DL/T5137-2007《电测量及电能计量装置设计技术规程》; DL/T5044-2014《电力工程直流电源系统设计技术规程》; DL/T5024-2005《电力工程地基处理技术规范》; GB50011-2010(2016年版)《建筑抗震设计规范》; GB50010-2010(2015年版)《混凝土结构设计规范》; GB50007-2011《建筑地基基础设计规范》; GB50191-2012《构筑物抗震设计规范》; JGJ79-2012《建筑地基处理技术规范》; DL/T5457-2012《变电站建筑结构设计技术规程》; GBT51232-2016《装配式钢结构建筑技术标准》; Q/GDW11687-2017《变电站装配式钢结构建筑设计规范》; Q/GDW11125-2013《220kV-750kV变电站噪声控制设计技术导则》; GB3096-2008《声环境质量标准》; GB50016-2014(2018年版)《建筑设计防火规范》; GB50222-2017《建筑内部装修设计防火规范》; DL5027-2015《电力设各典型消防规程》; GB50974-2014《消防给水及消火栓系统技术规范》; GB50015-2019《建筑给水排水设计标准》; GB50014-2021《室外排水设计标准》; GB50013-2018《室外给水设计标准》; GB50017-2017《钢结构设计标准》; GB55001-2021《二程结构通用规范》; GB55002-2021《建筑与市政工程抗震通用规范》; GB55003-2021《建筑与市政地基基础通用规范》; GB55004-2021《组合结构通用规范》; GB55006-2021《钢纳构通用规范》; GB55007-2021《砌体结构通用规范》; GB55008-2021《混凝士结构通用规范》; GB55015-2021《建筑节能与可再生能源利用通用规范》; GB55016-2021《建筑环境通用规范》; GB55017-2021《工程勘察通用规范》; GB55018-2021《工程测量通用规范》; GB55020-2021《建筑给水排水与节水通用规范》; GB55024-2022《建筑电气与智能化通用规范》; GB55026-2022《城市给水工程项目规范》; GB55027-2022《城乡排水工程项目规范》; GB55030-2022《建筑与市政工程防水通用规范》; GB55037-2022《建筑防火通用规范》; GB50217-2018《电力工程电统设计标准》; GB/T11017.1~3-2014《额定电压110kV(Um=126kV)交联聚乙烯绝缘电力电统及其附件》; DL/T5221-2016《城市电力电统线路设计技术规定》; GB/T50168-2018《电气装置安装工程电统线路施工及验收规范》 一次系统 概况 2.1.1XXX市地理及资源概况 XXX市位于川西平原西北部、XX省会XX市以北,地跨北纬31°o′至31*32'36”,东经103°47′至104°16′之间,市境北部以九顶山主峰狮子王峰与茂县为界;东部以石亭江主流与端竹市相邻;南与广汉市接壤;西与彭州市毗连;东南与XX市旌阳区隔石亭江相望。市城东西宽9.5至22千米,南北长61.3千米,形成两端宽、中腰容的狭长五如意状版图,辖区总面积821平方千米。XXX市地势由北偏西向南偏东逐渐倾斜,山、丘、坝分别占总面积的54.90%、0.85%、44.25%。市内山区、丘陵、平原兼而有之。山区约占全市总面积60%;耕地约占总面积30%。自朱家桥起,沿前山向西南至渝底乡西丘陵边沿,再往东南延伸,则是XXX平原,海拔全在700米以下,总面积约365平方千米,系古湖沉积和石亭江冲积形成。丘陵则界于山区和平原之间,为潮氏镇虎头乡至师古镇慈母山一带的九里埂区域,面积约为10平方千米。 XXX市属于亚热带湿润气侯区。特点为夏雨冬阴,云雾多,日照少,年温差不太大的暖温环境。由于绵度条件和海洋季风的影响,年平均气温在十三至十七摄氏度之间。平坝区为盆西气侯带类型,其北部受山地亚热带常绿森林气侯的影响,东西南三面与邻县大气互为回流。气侯温和,雨量充沛,日照偏少,四季分明。春季气温回暖早,但亦常有冷空气入侵,夏无酯暑,雨量集中;秋季降温快,端雨多,日照少,冬无严寒,雨雪较少,常有冬干春早现象。山区属温湿森林气侯带类型,既是“华西雨屏”的前沿地带,又受温湿林区小气侯循环影响,表现为雨水多,湿度大。冬季长,有一百四十天温度在十摄氏度以下。夏季短,温度在二十二度以上者仅有十天左右。 XXX市主要河流有“一江四河”(石亭江、鸭子河、小石河、马牧河、斑鸠河)纵横全境。石亭江在市境内有87千米,高景关以上称洛水,以下称石亭江,长29.5千米。河的源头为九顶山东侧的二道金河(洛水)和头道金河(章水),江水流至金堂赵镇入沱江,再由沪州汇入长江。鸭于河在市境内23.5千米,源于XXX、彭州交界山区。从彭州流入XXX再至广汉。小石河、马牧河、班鸠河都在市境内汇入鸭子河。XXX市拥有资源总量为23.94亿立方米/年。地表水资源车富。多年平均自产地表水量7.5亿立方米/年,前江过境水量7.48亿立方米/年,全市地表水资源总时为21.20亿立方米/年。地下水资源较为丰富,但分布不均。天然资源为45265.66万立方米/年,开采资源为27444.56万立方米/年,平原区储存资源为42489.24万立方米/年,石亭江、鸭子河、小石河等傍河地段开采激发补给量为6098.27万立方米/年。地下水现开采量为9354.67万立方米。 XXX市古为方国,故名“十方”,秦时量县,有着5000多年文化史和2300多年建县史,曾因大离的足迹而享有“离迹仙乡”之类誉,秦代著名水利学家李冰营在此治水并仙逝于此,是四川省历史文化名城。XXX还是佛教南禅八祖马道一的故里,汉代名将雍齿的受封之地,故XXX城又名雍城。XXX是成都平原经济区和环成都经济图的重要组成部分,北京大道直达成端高速、成德大道,成绵高速复线贡穿全境。XXX的自然景观主要有墓华山、青牛沱等。XXX是四川省重点旅游开发区,拥有墓华山、龙门山国家地质公园等旅游景点。XXX还曾获评第四届四川省文明示范城市,并被科技部确定为首批创新型县(市)。 2.1.2XXX电网现状及存在的问题 一、XXX电网现状 截止2022年底,XXX有500kV变电站1座,主变2台,总容量2000MVA;220kV变电站2座,主变4台,总容量600MVA;公用110kV变电站13座,主变26台,容量1082MVA,110kV公用线路17回,线路总长185.02km;35kV公用变电站座数10座,主变台数20台,容量182.4MVA,35kV公用供电线路17回,线路总长136.77km。 2021年全年最大负荷为33万千瓦。2022年全年XXX电网最大负荷37.2万千瓦,同比增长12.7%二、XXX电网存在的问题 (1)供电能力 XXX经开区大用户申请用电户数较多,且用电容量及用电负荷较大,2022年,XXX220千伏电网容载比偏低,低于《城市电力网规划设计导则》(Q/GDW156-2006)容载比宜控制在1.7-2.0之间规定,容量不足问题尤显突出。 (2)电网结构 XX电网现有谭家湾和XXX两座500千伏变电站分别位于罗江和XXX地区,德阳东南部和西北部220千优电网随着负荷的进一步增长,网架结构薄弱问题凸显,大负荷接入能力严重受限。 从电网地理接线图可以看出,由于缺少220kV电源点,许多110kV变电站的接入采取串供和I接方式,供电可靠性低。 (3)220kV电源支撑点不足 随着XXX招商引资的顺利开展,XXX电网在接入以上大负后,现有220千伏网络已无法满足后续地区负荷自然增长和大用户接入的需要。目前天合光能已经落地,配套产业与当地政府商谈,需要满足直点开发区负荷快速增长的需要,XXX电网容量不足问题尤显突出。 电力需求预测 2.2.1经济发展现状和发展目标 2022年德阳经济取得了不小成就,遂德高速建成通车,端茂公路历经14年终于建成通车,天府大道北延线主线基本贡通。全年引进项目124个、总投资1051.3亿元,其中30亿元以上项目13个。全市数字经济总规模1300亿元,核心产业产值达362.5亿元、增长6%。首台国产F级50兆瓦重型燃气轮机成功下线交付,实现了中国在重型燃气轮机领城零的突破,“德阳造”白鹤滩水电站机组正式投运。广汉再创西南地区百亩规模小麦亩产600公斤新记录,粮食总产首次突破200万吨、三屋堆博物馆新馆开工建设,考古发掘新出土1.5万件珍责文物火爆全球,入选“中国考古新发现”“十大年度国家IP”。空气质量优良天数304天,PM2.5浓度下降3.5%。 2022全年德阳地区生产总值增长3%,全社会固定资产投资增长10%,规模以上工业增加值增长3%,社会消费品零售总额增长0.6%,服务业增加值增长3%,进出口总额增长24%,一般公共预算收入同口径增长4.1%,城乡居民人均可支配收入分别增长5.5%、6.6%,30件省定民生实事和市十大民生焦点实事总体完成。 2023年德阳全市经济社会发展主要预期目标是地区生产总值增长9%,全社会固定资产投资增长12%以上;规模以上工业增加值增长11%以上,服务业增加值增长10%以上,衣业增加值增长5%以上;社会消费品零售总额增长10%以上;一般公共预算收入、城乡居民人均可支配收入与经济增长态势基本保持一致,生态环境保护和节能降碳全面完成国省下达任务。 2023年,德阳将深入实施“五大战略”,包括同城融图战略、工业强市战略、县域进位战略、文旅争先战略与实施乡村振兴战略,加快建设现代化强市。 2.2.2负荷预测 2017年XX电网调度口径供电量为105.5亿kWh,调度口径最大供电负荷194.2万kW,2022年XX电网调度口径供电量149kWh,调度口径最大供电负荷273万kW,2017-2022年期间调度口径供电量和最大供电负荷平均增长率分别为7.15%和7.05%。 表3.1.4-12017-2022年XX电网电力供需增长情况 单位:亿kWh、万kW、h 项 目 2017 2018 2019 2020 2021 2022 增长率 调度口径供电量 105.5 117.7 120.6 129.5 144.19 149 7.15% 调度口径供电负荷 194.2 208.6 208.9 238.1 249.21 273 7.05% 利用小时数 5566 5642 5773 5439 5786 5458 德阳供电公司是德阳电力市场供应主体,本报告根据全市国民经济与社会发展规划预测XX电网电力需求水平。根据德阳电力需求特点和经济社会发展规划,采用产业预测法、趋势法和弹性系数法等方法来进行电力寄求预测。 预计到2025年,XX电网调度口径供电量209亿kWh,调度口径最大供电负荷400万kW。 表3.1.4--2XX电网电力需求预测单位:亿kWh、万kW、h 年份 2022 2023 2024 2025 2030 增长率 调度口径供电量 149 167 187 209 308 9.48% 调度口径供电负荷 273 310 352 400 580 9.88% 利用小时数 5458 5382 5307 5233 5303 电力平衡 一、平衡原则 (1)负荷水平:按照德阳负荷预测水平; (2)电源规划:按照德阳电源规划; (3)电力平衡主要采用大负荷方式; (4)电源:所有类型电源按电源装机及进度安排参与电力电量平衡; 二、XX电网电力平街 按照上述电力平衡原则,由XX电网电力平衡分析可知,预计到2025年XX电网电力缺额256万kW,2030年缺额为316万kW。 表2.4-1XX电网电力平衡单位:万kW 年份 2022 2025 2030 供电负荷 273 400 580 电源出力 24 144 264 1.水电 8 8 128 2.火电及其它 16 136 136 电力平衡 -249 -256 -316 工程建设必要性 天合光能股份有限公司是世界领先的太阳能整体解决方案提供商,公司创立于1997年,业务覆盖单晶拉棒,光伏电池,组件的研发、生产和销售,电站及系统产品,光伏发电及运维服务、智能微网及多能系统的开发和销售以及能源云平台运营等,致力于成为全球光伏智慧能源解决方案的领导者,助力新型电力系统变革,创建类好零碳新世界。公司结合智能应用,自主研发推出了智能组件、储能系统、智能系统、智能运维等全面能源解决方案。天合光能向下游延伸,为客户提供开发、融资、设计、施工、运维、一站式系统集成解决方案。 本工程为天合光能XXX项目为年产25GW单晶拉棒及30GW坩埚项目供电,项目所在地四川XXX经济开发区,规划总用地面积约500亩,总投资超过107亿元。项目落成后计划年产大尺寸硅片25亿片,满产后预计实现年产值120亿元,税收6亿元左右。该项目将采用最领先的、业内最大尺寸的N型210大硅片技术路线,成为技术发展和产业基地的新标杆,可向客户提供更优质更具有竞争力的光伏产品,项目建成后可提供就业岗位2500个左右,对推进德阳区域经济发展、推动区域产业结构转型升级、提高人民生活水平都具有十分重要意义。本工程通过新建天合光能220kV变电站,满足天合XXX工厂的负荷需求,提升供电可靠性。因此,结合XX电网发展规划,2024年建成德阳天合光能220kV输变电工程是必要的。 变电站接入系统方案 2.5.1电网规划 根据XX电网规划,“十四五”期间XX电网主要规划如下: (1)500kV电网发展规划 2024年为满足德阳南南部地区用地负荷需求,缓解谭家湾、XXX供电压力,规划新建德阳南500kV变电站,初期规模2×100万kVA,规划增容扩建谭家湾比变电站,扩建后容量3×100万kVA。 (2)220kV电网发展规划 为满足XX电网电力需求持续增加,“十四五”期间,XX电网新建南兴、合兴、齐天、调元、洛水等220kV输变电工程;规划建设德阳南500kV变电站220kV配套输变电工程,满足德阳南500kV变电站下网需求。 2.5.2变电站系统接入方案 天合光能220kV专用变电站位于四川XXX经济开发区,周边有220kV云西站、220kV秋月站,220kV马井站,500kVXXX站共计4个变电站可为该专站提供电源点。 根据《重要电力用户供电电源及自各应急电源配置技术规范》(GB/Z29328-2012),重要电力用户的供电电源应采用多电源、双电源或双回路供电,当任何一路或一路以上以上电源发生故障时,至少仍有一路电源应能对保安负荷持续供电。特级重要电力用户宜采用双电源或多路电源供电; 一级重要电力用户宜采用双电源供电;二级重要电力用户宜采用双回路供电。本项目为二级重要电力用户,宜采用双回路供电。 现拟定以下3个接入系统方案。 方案一:由220kVXXX站和220kV马井站分别出一回220kV线路至天合光能220kV专用变电站,线路长度分别约为7km和6km。 图3.5-1方案一接入系统方案图方案二:由220kV马井站和220kV云西站分别出一回220kV线路至天合光能220kV专用变电站,线路长度分别约为6km和18km。 图3.5-2方案二接入系统方案图 方案三:由220kV马井站和220kV秋月站分别出一回220kV线路至天合光能220kV专用变电站,线路长度分别约为6km和18km。 图3.5-2方案三接入系统方案 2.5.3接入系统方案比较 1、潮流计算分析 (1)各方案在德阳南500kV变电站及其配套工程投运前,天合光能负荷受限,建议德阳南配套在2024年迎峰度夏前投产; (2)各方案在2024年德阳南500kV变电站及其配套工程投运后,XXX主变N-1故障,过载超1.25倍,天合光能负荷可能受限,建议加快德阳燃机并网工程; 变电站及配套工程投运后,天合光能在接入云西或秋月,在相关线路故障方式下,存在XxX云西、新市孟家线路过载的情况。 (4)各方案在2027年在谭家湾扩建、齐天、洛水、调元等工程投运后,不存在输变电设备过载问题。 综上所述,从潮流分布来看,天合光能周边电源点最优的是XXX和马井,云西、秋月相对较差。 2、短路电流比较 由于天合光能220kV开环运行,不同接入点对系统短路电流基本不产影响,因此各方案短路电流水平基本相当,其中XXX站220kV侧短路电流均为47.1kA。 各比选方案均利用预留间隔进行扩建,变电投资基本相同。方案一线路投资约3900万元,方案二、方案三线路投资7200万元,因此从经济性方面出发,方案一明显优于方案二、方奚三
