某某中学智慧校园项目投标方案（1083页）（2024年修订版）.docx

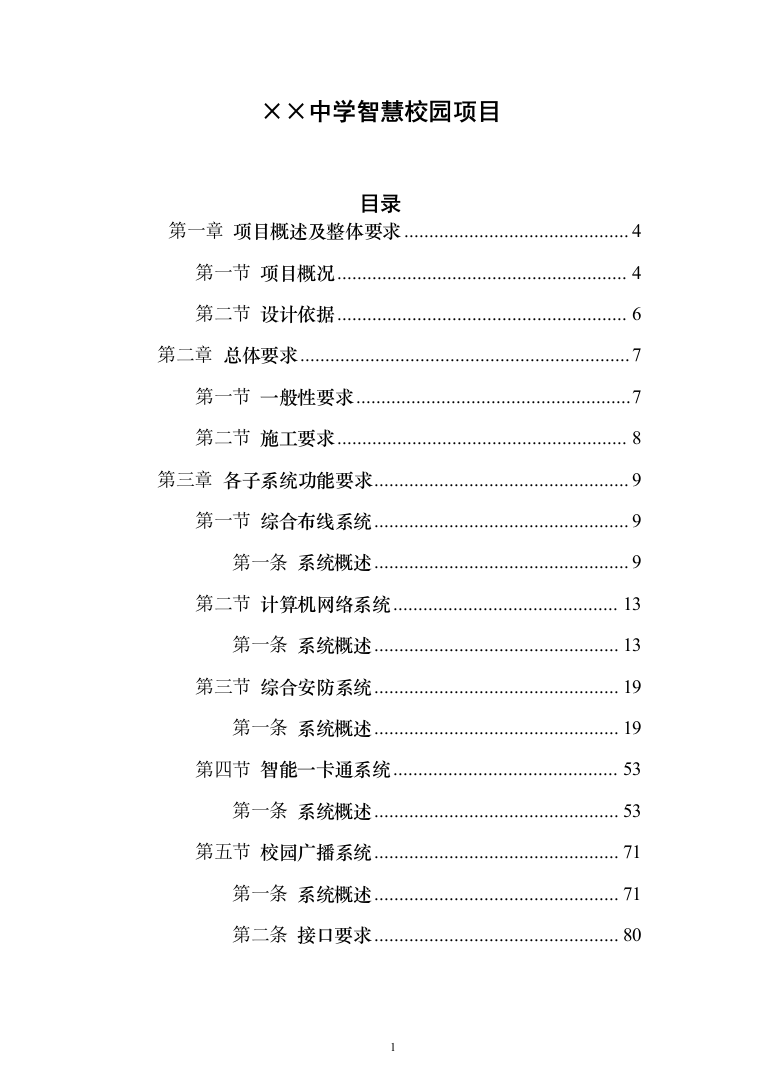

××中学智慧校园项目 目录 第一章 项目概述及整体要求 4 第一节 项目概况 4 第二节 设计依据 6 第二章 总体要求 7 第一节 一般性要求 7 第二节 施工要求 8 第三章 各子系统功能要求 9 第一节 综合布线系统 9 第一条 系统概述 9 第二节 计算机网络系统 13 第一条 系统概述 13 第三节 综合安防系统 19 第一条 系统概述 19 第四节 智能一卡通系统 53 第一条 系统概述 53 第五节 校园广播系统 71 第一条 系统概述 71 第二条 接口要求 80 第六节 校园信息发布系统 81 第一条 系统概述 81 第二条 接口要求 85 第七节 电子班牌系统 85 第一条 系统概述 85 第八节 多媒体会议系统 88 第一条 系统概述 88 第九节 多媒体教学及物联网控制系统 89 第一条 系统概述 89 第十节 录播系统 93 第一条 系统概述 93 第二条 移动录播 99 第十一节 智慧课堂系统 101 第一条 系统概述 101 第二条 技术要求 102 第十二节 学生学习手册系统 117 第一条 总体概述 117 第二条 整体规划 118 第十三节 学生机房系统 126 第一条 系统概述 126 第十四节 美术教室 129 第一条 系统概述 129 第十五节 音乐教室 130 第一条 系统概述 130 第十六节 校园管理平台 131 第一条 系统概述 131 第十七节 数字档案系统 165 第一条 系统概述 165 第二条 建设需求 166 第十八节 微型图书馆系统 169 第一条 系统概述 169 第十九节 能耗监测管理系统 172 第一条 系统概述 172 第二十节 可视化管理系统 173 第一条 系统概述 173 第二十一节 机房工程 179 第一条 系统概述 179 第二条 技术要求 180 第三条 系统概述 193 第四章 各子系统清单 195 项目概述及整体要求 项目概况 ××中学建设地点位于××,建设内容主要包括综合楼、教学实验楼、教学楼、体育馆、科艺楼、食堂、学生宿舍(两栋)、看台、门卫、综合培训中心以及室外雨污水、消防给水管网、雨水收集系统、铺装、运动场、道路、围墙以及室外景观附属等，其中，综合楼地上8层地下1层建筑面积为17604.71m(含地下1544.39平方),教学实验楼5层建筑面积为15412.95m,教学楼(高中一部)地上5层地下1层建筑面积为11727.2m,教学楼(高中二部)地上5层建筑面积为9655.8m,教学楼(高中三部)地上5层地下1层建筑面积为12021.5m,体育馆地上2层地下1层建筑面积为18226.7m,科艺楼5层建筑面积为14523.51m,食堂3层建筑面积为9845.81m,学生宿舍6层(一期二幢)建筑面积为8268.5m,看台2层建筑面积为1889.09m(含地下8176.2平方),门卫1层建筑面积为82.66m,综合培训中心3层建筑面积为3721m。2、主要建设内容 本次智慧校园项目为××新校区配套设施建设，建设内容主要包括： (1)综合布线系统 (2)计算机网络系统 (3)综合安防系统 (4)智能一卡通系统 (5)校园广播系统 (6)校园信息发布系统 (7)电子班牌系统 (8)多媒体会议系统 (9)多媒体教学及物联网控制系统 (10)录播系统 (11)智慧课堂系统 (12)学生学习手册系统 (13)学生机房系统 (14)美术教室 (15)音乐教室 (16)校园管理平台 (17)数字档案系统 (18)微型图书馆系统 (19)能耗监测管理系统 (20)可视化管理系统 (21)机房工程 (22)综合管路 本技术规范书为××新校区智慧校园项目建设的基本要求。 设计依据 本次设计结合建设方需求，并依据下列规范标准及要求：>《教育信息化2.0行动计划》>《智慧校园总体框架》GB/T36342-2018 >《教育建筑电气设计规范》JGJ310-2013 > 《绿色建筑评价标准》GBT50378-2019 > 《智能建筑设计标准》(GB50314-2015) >《智能建筑工程施工规范》(GB50606-2010) >《智能建筑工程质量验收规范》(GB50339-2013) >《建筑电气工程施工质量验收规范》(GB50303-2015) >《综合布线系统工程设计规范》(GB50311-2016) >《综合布线系统工程验收规范》(GB/T50312-2016) >《安全防范工程技术标准》(GB50348-2018) >《安全防范系统雷电防护要求及检测技术规范》(QX/T186-2013) >《视频安防监控系统工程设计规范》(GB50395-2007) 《公共安全视频监控联网系统信息传输、交换、控制技术要求》(GB/T28181-2016)《入侵和紧急报警系统技术要求》(GB/T32581-2016)>《出入口控制系统工程设计规范》(GB50396-2007) >《公共广播系统工程技术标准》(GB50526-2021) >《电子会议系统工程设计规范》(GB50799-2012) >《电子会议系统工程施工与质量验收规范》(GB51043-2014) 《视频显示系统工程技术规范》(GB50464-2008) >《建筑设计防火规范》(GB50016-2014(2018年版))>《数据中心设计规范》(GB50174-2017) >《建筑物电子信息系统防雷技术规范》(GB50343-2012) >《电气装置安装工程接地装置施工及验收规范》(GB50169-2016)《信息技术安全技术信息安全管理体系要求》(GB/T22080-2016)>国家及地方现行的有关规范、规程，及标准及本项目其它专业的设计资料等 总体要求 一般性要求 要求各系统所使用设备和材料必须技术先进，性能优良，在施工中所采用的任何设备及产品的随机技术资料、使用说明书、出厂质量检验报告、产品合格证、仪表工具、备品备件等必须齐全完好。 各系统所使用设备和材料必须技术先进，性能优良，在施工中所采用的任何设备及产品的随机技术资料、使用说明书、出厂质量检验报告、产品合格证、仪表工具、备品备件等必须齐全完好。投标人须保证本项目所提供的软件均为正版软件，且所提供的软件、中间件及开发接口的版权、著作权无争议。 为鼓励不同品牌的充分竞争，如某设备的某技术参数或要求属于个别品牌专有，则该技术参数及要求不具有限制性，投标人可对该参数或要求进行适当调整，并应当说明调整的理由，且此调整须经评标委员会审核认可； 施工要求 投标人应依据招标人提供的所有招标文件、国家现行规范与标准、招标技术规格及要求，编制本招标工程的施工及设备安装深化设计文件并按图施工。具体要求如下： ◇智能化系统的设备全部由中标人负责完成施工安装，设备安装应作施工安装详细记录，系统设备在施工安装过程中造成的损坏，均由中标人承担责任； ◇智能化系统的设备全部由中标人完成现场调试、测试，并作好调试、测试详细记录，在此期间所造成的设备损坏，均由中标人承担责任； ◇中标人应确保所提供的产品在搬动运输和仓储过程中有足够的安全保护，防止产品受潮、生锈、被腐蚀、受到冲撞以及其他不可预见的损坏。由此所造成的设备损坏，均由中标人承担责任； ◇各智能化系统不同用途或类型线槽应以不同颜色的色标和编号表示清楚，以便于工程后期的管理和维护； ◇凡涉及智能化系统由中标人提供的设备，除应满足设计和规范要求外，均报监理及招标方确认后方可实施； ◇凡涉及智能化系统现场施工技术问题，除应按规范要求施工外，具体问题由中标人与土建安装总承包协商并报监理、设计及招标方确认后方可实施； 各子系统功能要求 综合布线系统 系统概述 综合布线系统是为适应大楼宇智能化系统的需求而发展起来的一种特别设计的布线方式。它将语言、数据、图像等设备彼此相连，使建筑物或建筑群内设备与外部通信数据网络相连接。一个设计良好的布线系统应具有开放性、灵活性和扩展性，对其服务的设备有一定的独立性，并为智能建筑或建筑群中的信息设施提供了多厂家产品兼容，模块化扩展、更新与系统灵活重组的可能性，是实现智能建筑系统集成的统一中央平台。 学校综合布线系统以安全性、完整性、先进性、实用性、经济性、可靠性为设计原则，选用灵活的星型拓扑结构，每个信息通道通过简单跳线，可以灵活组网，充分体现综合布线的灵活性、扩展性。学校智能化建设中的综合布线系统，除了一些共性特征外，还具有一些学校的个性特征。 本次网络采用无源全光局域网，该网是基于PON技术的新型局域网组网方案，继承了PON网络大带宽、高可靠性、扁平化、易部署、易管理等优点。1.2.技术要求 本项目综合布线系统建设规划为校园网和监控设备网两个部分，用以支持××新校区各信息化系统以及Internet上网、语音通信等智能化系统的应用。该平台上整合了数据、语音、多媒体、监控视频等功能。两套网络链路按照独立光传输链路物理隔离考虑。 以上布线系统，相互独立，实现安全隔离。综合布线系统采用全光网，满足当前和今后发展的需要。■确定布线拓扑结构 网络结构采用分层星型结构，采用三级网络架构： 第一级是网络中心，为中心节点。网络中心布置了网络的核心设备，如路由器、交换机、服务器、OLT(光线路终端)设备等，并预留了对外的通信接口； 第二级是管理间内的SPL分光器，向上与网络中心核心OLT相连，向下与各工作区ONU设备相连； 第三级是各工作区的ONU(光网络单元),它向上通过皮线光缆与管理间SPL分光器相连，向下直接与工作站连接。 通过对计算机网络与通讯网络拓扑结构的分析，确定了综合布线系统应采用星型拓扑结构。 ■确定水平类型 在整体设计选型上采用非屏蔽系统布线标准一六类非屏蔽和光缆布线系统；校园网水平布线与其他系统管路和桥架共同敷设。 ■确定垂直主干类型 主干采用单模光纤产品，满足联网和通信要求并留一定的冗余和备份； ■管理间位置和数量的确定 本次设计按照图纸和学校综合布线特点，各楼栋楼层分配线间设置在满足学校通讯和管理需要的的情况下，适当考虑降低业主投资。 ■配线架、配线柜的选择 由于网络设备多为19”标准设备，为了便于维护管理，在各楼栋各层管理间及网络中心、设备间内均选择2m(42U),19”立式机柜。 铜缆配线架：六类非屏蔽网线与ONU之间跳接，采用六类网络配线架连接所有的数据水平线缆。 光缆配线架：为了适合19”标准安装方式，在管理间和设备间采用19”机架式光纤配线架用于连接全光网光缆。■布点原则 监控、门禁、广播功放等智能化点位按照各子系统配置考虑；办公室：每工位配置一个信息点、一个房间配置1-2个语音点；门卫、宿管、值班等管理用房：配置一个语音点、多个信息点；各楼栋公共区、入口大厅、食堂等：预留信息发布点；宿舍：每间预留一个语音点、一个信息点； 标准教室：配置智慧课堂信息点1个、智慧黑板信息点1个、物联网中控信息点1个、教室AP预留1个、考务监控信息点预留1个、教室监控信息点2个、电子班牌信息点1个、教室广播1个、预留信息点2个； 各功能教室如历史、地理、政治教室、实验室：智慧黑板信息点1个、物联网中控信息点1个、教室AP预留1个、考务监控信息点预留1个、教室监控信息点2个、电子班牌信息点1个、教室广播预留1个；标准教室辅导室、试验准备室：配置1个信息点、1个电话点； 教学楼部分教室办公室：每间办公室配置10个信息点和2个电话点； 会议室、报告厅：配置ONU接入光纤； 各节点产品连接头标准统一，信息汇聚区以下节点宜选用SC/型光纤连接器。连接器需满足YD/T1272.3要求学校中心机房至各楼栋分光箱敷设两条12芯0S2单模光缆； 各楼栋分光箱至楼层弱电间、区域信息箱ONU采用4芯单模光缆； 信息箱或弱电间ONU/ONT至终端面板及终端设备采用六类非屏蔽铜缆。其他未尽说明需结合图纸进行实施。 计算机网络系统 系统概述 本次××新校区网络系统整体采用全光网结构，整个校园部署一张全光POL网络，以达到大带宽接入、全业务融合效果，为当前智慧校园建设及未来校园信息化升级提供网络基础。 宿舍楼2~5层预留信息点暂不投入使用，网络交换设备暂不考虑配置，因宿舍内暂时没有无线网络需求，宿舍层暂不建设无线AP,仅在一层公共活动区做无线网络覆盖。 考务监控信息点本次建设只预留线缆，相应传输设备不在本次建设范围内；教学楼在走廊布置AP,教室内AP只预留线缆，本次不配置AP设备；2.2.技术要求 本次计算机网络系统建设包括：一套全光综合网，满足校园办公、教学、安防、后勤管理等业务承载；其中公共区视频监控单独配置前端交换设备ONU及分光器，其他教学办公及后勤管理信息接入共用前端交换设备ONU及分光器；核心交换设备及信息安全系统统一配置。 采用的设备包括核心交换机、0LT(光线路终端)汇聚设备、ONU(光网络单元)多业务接入设备以及SPL分光器设备四部分。 核心层：核心交换机，为整个综合网提供统一交换功能。通过AC对无线AP进行统一管理。 汇聚层：通过OLT设备进行汇聚，汇聚层采用GPON技术，OLT通过10GE接口与核心交换机互联，OLT与核心交换机互联端口可扩容。 接入层：在每个区域内(公共区、标准教室、功能教室、会议室等房间内)放置ONU设备，ONU提供GE接口(可支持POE+供电能力)、POTS语音接口，提供内网办公和电话及监控、一卡通、信息发布等各种智能化设备接入。 ■核心交换机 核心层设备作为网络的骨干，需要能提供快速的数据交换和极高的永续性，从备份和负载分担角度可选用双核心。针对内网用户网络系统的可靠性高、突发性强、实时性高、并发性强等需求，故在核心层部署两台核心交换机，每台核心交换机配置大容量高性能交换引擎。核心交换机、OLT按照双机备份配置，至分光器之间的主干光缆采用双链路的冗余备份的网络结构，充分保障网络的高可用性。 两台核心交换机之间通过高速链路连接起来，利用核心交换机支持的堆叠技术，将两台设备虚拟化为一台逻辑设备。这样核心层在可靠性、分布性和易管理性方面具有强大的优势。 核心交换机堆叠技术可以把多台核心交换机虚拟成一个“联合设备”使用，配置如同一台机器，而且扩展端口数量和交换能力，同时也通过多台设备之间的互相备份增强了设备的可靠性，提供毫秒级的链路收敛能力。简化了管理过程，降低管理成本，并可根据实际需求平滑扩容网络容量。 ■OLT设备 OLT在POL系统中作为汇聚设备与各种类ONU设备配合，满足FTTH(FiberToTheHome)、FTTB(FiberToTheBuilding)、FTTC(FiberToTheCurb)、FTTM(FiberToTheMove)、FTTO(FiberToTheOffice)等组网应用。OLT根据承载的用户数量多少，分为大、中、小型规格的OLT。本期采用基于分布式架构的高性能OLT设备，运用虚拟化接入技术，可提供宽带、无线、视频、监控等多业务统一承载平台，可提供GPON、XGS-PON接入，支持 包括POL、FTTH、FTTB、FTTC在内的多种建网模式，实现全业务网络覆盖，简化网络架构，降低TCO。 考虑到网络健壮性，整网采用GPONTypeB网络双归属保护，配置保护时，OLT需配置2台，分光器需采用2:N分光器。 考虑到整个校园综合网接入信息点位数量较多，本次项目中选用大容量的框式OLT设备，采用双归属1+1热备部署方式，共部署2台。 ■网络汇聚层(SPL分光器) 无源分光器在POL系统中，是ODN组成中核心的器件，属于纯无源物理器件，在OLT和ONU间提供光通道，起着连接OLT和ONU的作用，具有很高的可靠性。分光器根据分光比的大小，可分为1:N或者2:N(N=2/4/8/16/32/64)。其中2:N的分光器具有2个上行光纤口，可以实现网络TypeB单/双归属保护，保护主干网络，提供POL系统的可靠性。 根据安装方式，可分为盒式分光器和机架式分光器：盒式分光器比较小巧，布放方式比较灵活，但线缆零散维护不便；机架式分光器可以固定在19英寸标准机架内，整齐美观。 另外分光比的大小，决定了1个PON口下可带多少ONU终端，分光比越大，PON口下所带的ONU终端数就越多，既而所覆盖的用户数就越多，同时，每个用户的带宽就会越小。 所以在选择分光器的分光比时，要根据用户的带宽要求，以及系统的光信号衰耗去合理规划。另外考虑到全光POL网络系统的安全可靠性，可采用TypeB双归属保护方式。 POL系统的TypeB双归属保护方案，要求OLT设备1+1冗余配置，分光器选用2:N的分光器，有2个光纤上行口分别连接到两台OLT的GPON业务单板上，这种保护方式不仅可以保护主干光纤，防止光纤故障，而且还可以避免GPON口、GPON板以及OLT故障。采用TypeB双归属保护，系统保护倒换时间在50ms以内，保护级别高，系统更可靠。若采用此保护方案，本次方案分光器全部需采用2:N分光器，同时需配置2台OLT提供双归属功能。■网络接入层(ONU终端) 本项目业务接入场景主要为教学业务和智能化管理业务。 教学场景：光纤到教室区域，放置ONU设备，设备提供GE接口，同时GE口具备POE 供电能力，为教室提供网络接入、多媒体交互等接入能力，其中无线AP可采用POE供电。 办公室/会议室场景：光纤到房间，房间内放置ONU设备，ONU设备提供GE、POTS接口，可实现学校业务网络接入和办公电话接入。 公共区域：ONU设备部署于弱电间，六类分屏蔽线缆敷设至智能化设备终端，ONU设备可提供GE接口，每个GE接口同时具备POE+供电能力，可提供对公共区域的监控、一卡通、信息发布等智能化业务的网络接入功能。■网络安全部分 根据国家网络安全等级保护制度的相关法律法规、标准规范要求，考虑校园网接入安全及日常网络安全管理，信息安全方面配置防火墙(安全网关)、入侵防御、日志审计。 1)出口防火墙：在出口最外层部署出口防火墙设备，防火墙对流经它的网络通信进行扫描，这样能够过滤掉一些攻击，以免其在目标计算机上被执行。它可以禁止来自特殊站点的访问，从而防止来自不明入侵者的所有通信，实现对网络的保护。网络出口防火墙链接多个链路，采用双机串行部署。 2)入侵防御系统：入侵防御系统采用串行部署于防火墙之下，入侵防御系统可以阻止病毒从互联网侵入内网，入侵防御系统通过扫描经过网关的数据包，然后对这些数据进行病毒扫描，如果是病毒，则将其清除。入侵防御系统实时检查网络流量，防止恶意和不必要的应用及WEB内容进出网络，实现内网网络最大化保护、控制与使用。 3)日志审计：部署一套日志审计系统，对网络系统中的网络设备运行状况、网络流量、用户行为等进行日志记录。审计记录包括：事件的日期和时间、用户、事件类型、事件是否成功及其他与审计相关的信息；能够根据记录数据进行分析，并生成审计报表；对审计记录进行保护，避免受到未预期的删除、修改或覆盖等。 通过对客户网络设备、安全设备、主机和应用系统日志进行全面的标准化处理，及时发现各种安全威胁、异常行为事件，为管理人员提供全局的视角，确保业务的不间断运营安全。日志审计平台通过基于国际标准化的关联分析引擎，为客户提供全维度、跨设备、细粒度的关联分析，透过事件的表象真实地还原事件背后的信息，提供可信赖的事件追责依据和业务运行的深度安全。同时提供集中化的统一管理平台，将所有的日志信息收集到平台中，实现信息资产的统一管理、监控资产的运行状况，协助用户全面审计信息系统整体安全状况。 4)上网行为管理系统：上网行为管理系统采用串行部署于入侵防御系统之下，实现对网络内职工以及访客的上网行为进行管理，并做日志记录。通过上网行为管理系统实现对网络访问行为的全面管理。 综合安防系统 系统概述 随着学校管理要求的提高，“平安校园”、“数字校园”、“智慧校园”等安防信息化系统建设相继展开，安防系统以其直观、有效得到越来越多的学校应用，并且逐渐成为保护校园安全最重要的手段之一。 学校安全直接涉及整个社会的稳定，直接关系到学生家庭的幸福，由学生意外伤害导致的家庭悲剧不胜枚举，建设和谐校园也相应地成为建设和谐社会的重要组成部分。因此，防止学校安全事故的发生，驱散这片笼罩在学校上空的阴霾，净化学生身心发展的环境，是每个学校管理人员迫切需要考虑的问题。 本项目综合安防系统由视频监控系统、周界电子围栏系统组成。电子巡更系统本次不单独建设，后期由物业安保服务单位自行配置。3.2.技术要求 3.2.1.视频监控系统 视频监控系统由前端信号采集部分、信号交换传输部分、音视频显示及存储部分、后端控制管理等四大部分组成，系统采用IP网络化的解决方案。整个监控系统通过设备网来信号传输，分控中心和总控中心通过网络软件进行授权管理和控制。 学校的视频监控系统实现对整个校园的实时视频监控、图像存储、历史图像查询、云台操作控制等操作，实现监控信息反馈的快速反应，确保信息的快速、高效和安全流动。 视频监控系统最直接、最主要的作用就是使管理人员能远程实时掌握学校内各重要区域发生的情况，保障监管区域内部人员及财产的安全。3.2.1.1.前端信号采集部分 学校学生日常进出校园频繁，对于安全防范要求高，因此需要在不侵犯人员人身隐私的前提下，实现公共区域监控场景覆盖。前端支持多种类型的摄像机接入，系统可配置高 清网络枪机、球机等，前端网络摄像机将采集的模拟信号转换成网络数字信号，按照标准的音视频编码格式及标准的通信协议，可直接接入网络并进行视频图像的传输。点位建设原则 在校园入口及室外区域设置枪式摄像机和枪球一体联动人脸抓拍像机机，实现环境监控。在公共区域设置监控摄像机，实现校园公共区域监控覆盖。 电梯是各个楼层的重要出入场所，运行时内部人员密集、空间封闭狭小，需在电梯内安装广角半球电梯专用摄像机，并通过网桥设备接收信号后编码传输。非吊顶区域采用室内高清枪式摄像机，吊顶区域采用室内高清半球摄像机； 各楼栋主出入口、学校园区出入口、园区内部分人行干道设置人脸识别摄像机； 广场、湖景区、操场分别设置枪球一体式人脸抓拍摄像机、制高点设置鹰眼摄像机；学校围墙设置智能分析预警周界摄像机； 教室内设置一台广角摄像机，具备拾音和喇叭功能，作为教学环境监控使用，支持管理人员手机查看具备权限的教室摄像机画面； 摄像机的具体安装位置、镜头方向设计以封锁出口、记录容易发生安全事件及纠纷的区域为准，即摄像机镜头的方向主要考虑非法入侵人员离开的路径和朝向及纠纷交接处为准。前端设备供电方式 后端控制管理设备设置在消防控制中心，由中心内UPS供电，显示设备由市电供电。 室内摄像机和室外摄像机均采用UPS集中供电方式由就近区域的UPS电源进行供电，其中单体楼内设置小容量UPS,以提高各区域安全设备运行的独立稳定性。3.2.1.2.信号交换传输部分 采用六类双绞线将网络摄像机采集的视频数据信息传输信号传输到楼层ONU设备，再通过室内或室外光缆传输至核心交换机，接入安防管理平台。3.2.1.3.音视频显示及存储部分 显示部分 本次项目的显示总控中心设置在综合楼1F消防控制室，设计有电视墙和控制台两个部分。 电视墙：设置15块(3×5)单屏尺寸为55寸的液晶显示屏组成，可滚动显示有关信息，接收解码器输出的视频信号在大屏展示。在食堂各层分别设置1处明厨亮灶大屏显示点，单屏尺寸为55寸的液晶显示屏。 在南门、西门、东门门卫室设置分控，其中南门两个门卫室仅设置一处；每个门卫室设置1台管理电脑，一台55寸的液晶显示屏作为值班保安监视使用，对于视频监控系统录制的图像进行显示观看。存储部分 存储时间：常规视频监控60天，明厨亮灶90天，配置存储设备时留有一定余量，后期可根据管理需要设定部分重点部位监控视频按90天存储；其中明厨亮灶摄像机约41台，暂定校门口作为重点部位，约部署12台摄像机(3台人脸像机、3台枪球一体机、6台室外枪机).存储容量计算公式： 容量计算公式：A=码流(Mbps)×路数×3600秒×24小时×天数×冗余量÷8÷1024÷ 1024TB 根据本项目监控系统的视频图像质量要求，按照不同摄像机存储码流对存储需求计算如下：60天存储摄像机储存需求计算： 摄像机类 型 教 学 摄 像 机 室 内 枪 机 室内 人脸 枪机 室 内 半 球 室内 人脸 半球 室内 球 机 电 梯 像 机 室 外 枪 机 室 外 枪球 1 体 机 鹰眼 室外人 脸像机 周界像 机 摄像机数 量(台) 187 692 30 128 8 3 4 140 26 8 24 79 像素 300 万 200 400 万 200 万 400 万 400 万 *2 200 万 200 万 400 万 *2 800万 +400万 800万 +400万 400万 +200万 H265存储 码流(M) 4 2 4 2 4 4 2 2 8 12 12 6 时间 ·秒 518 400 0 518 400 0 518 400 0 518 400 0 518 400 0 518 400 0 518 400 0 518 400 0 518 400 0 518400 0 518400 0 518400 0 存储需求 (T) 462 .25 855 .29 74. 16 158 .20 19. 78 7.4 2 4.9 4 173 .03 128 .54 59.33 177.98 292.92 存储需求 合计(T) 2413.83 90天存储摄像机储存需求计算： 摄像机类型 室外枪机 室外枪球一体 机 室外人脸像机 明厨亮灶摄像 机 摄像机数量(台) 6 3 3 41 像素 200万 400万*2 800万+400万 200万 H265存储码流(M) 2 8 12 2 时间 ·秒 7776000 7776000 7776000 7776000 存储需求(T) 11.12 22.25 33.37 76.01 存储需求合计(T) 142.75 总计存储需求为2413.83+142.75-2556.59TB 考虑视频云存储系统需准备至少额外10%的存储空间用于不同存储设备之间的备份，故所需的总共存储容量为：2556.59TB*1.1=2812.25TB系统需采购的存储容量： 例如：采用48盘位存储设备，8T硬盘。为了保证数据的可靠性，存储设备采用如下冗余措施：每台设备设备配置2片全局热备盘，剩余46片盘做4组RAID5。 1)设备采用8TB企业级硬盘，8TB硬盘的由于十进制与二进制计数的不同，其实际容量为8000÷1.024÷1.024÷1.024=7.45TB;2)考虑到RAID5冗余措施需占用4块硬盘，每台设备可用的有效存储硬盘位42片， 同时考虑10%的空间损失，则每台存储设备的净存储空间为： 7.45×0.9×42=281.6TB 3)当前需采购的设备=系统需采购的容量空间/每台存储设备的净存储空间以48盘位存储设备为例，本次项目所需新增的存储设备数量为：2812.25TB/281.6TB/台=9.987台≈10台 3.2.1.4.后端控制管理部分 实时图像点播 根据需要，可将前端的任一路或者任几路图像调用到显示设备进行直观显示，以了解现场实时情况，进行快速的分析处理。 轮切业务 根据定制的任务，进行自动切换显
