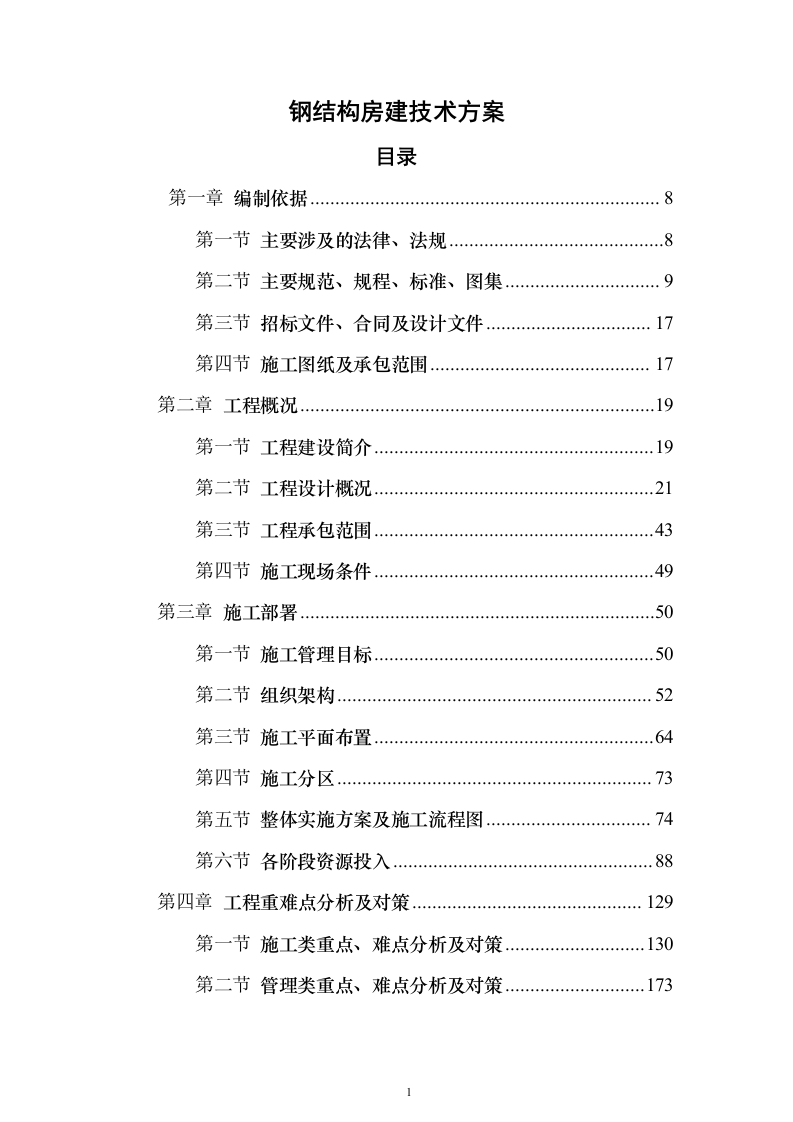

钢结构房建技术方案
目录
第一章
编制依据
8
第一节
主要涉及的法律、法规
8
第二节
主要规范、规程、标准、图集
9
第三节
招标文件、合同及设计文件
17
第四节
施工图纸及承包范围
17
第二章
工程概况
19
第一节
工程建设简介
19
第二节
工程设计概况
21
第三节
工程承包范围
43
第四节
施工现场条件
49
第三章
施工部署
50
第一节
施工管理目标
50
第二节
组织架构
52
第三节
施工平面布置
64
第四节
施工分区
73
第五节
整体实施方案及施工流程图
74
第六节
各阶段资源投入
88
第四章
工程重难点分析及对策
129
第一节
施工类重点、难点分析及对策
130
第二节
管理类重点、难点分析及对策
173

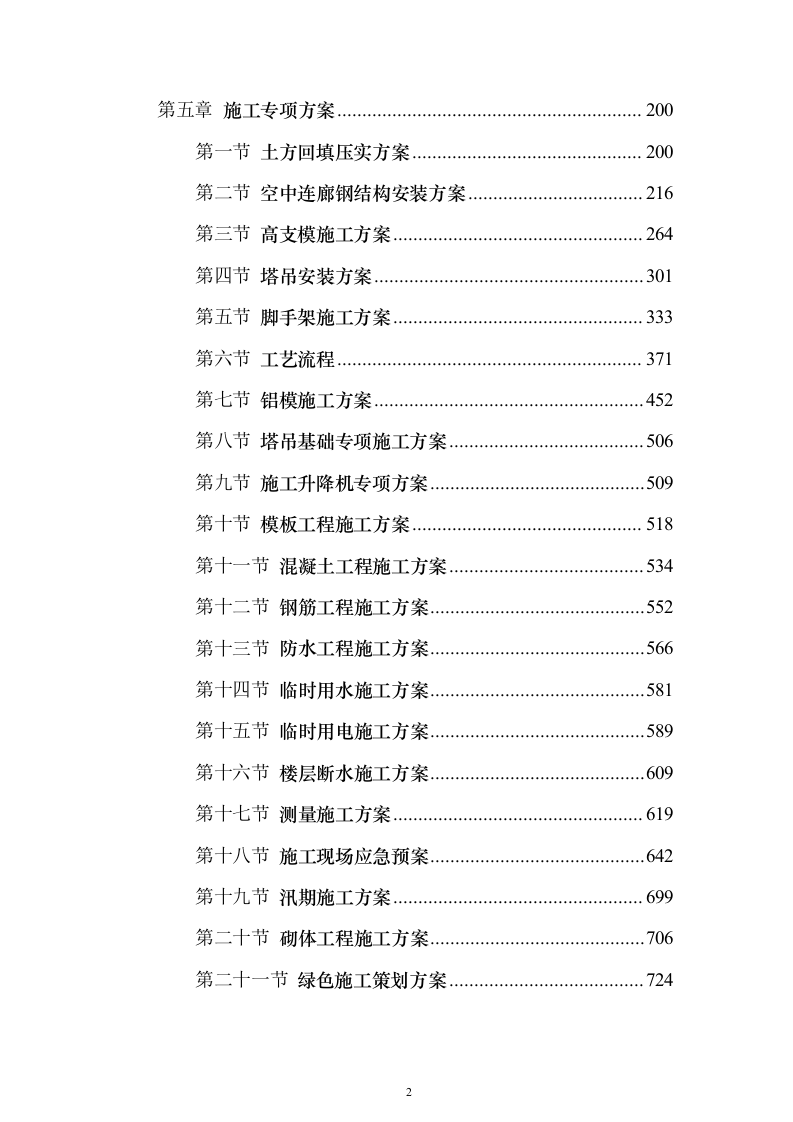

第五章
施工专项方案
200
第一节
土方回填压实方案
200
第二节
空中连廊钢结构安装方案
216
第三节
高支模施工方案
264
第四节
塔吊安装方案
301
第五节
脚手架施工方案
333
第六节
工艺流程
371
第七节
铝模施工方案
452
第八节
塔吊基础专项施工方案
506
第九节
施工升降机专项方案
509
第十节
模板工程施工方案
518
第十一节
混凝土工程施工方案
534
第十二节
钢筋工程施工方案
552
第十三节
防水工程施工方案
566
第十四节
临时用水施工方案
581
第十五节
临时用电施工方案
589
第十六节
楼层断水施工方案
609
第十七节
测量施工方案
619
第十八节
施工现场应急预案
642
第十九节
汛期施工方案
699
第二十节
砌体工程施工方案
706
第二十一节
绿色施工策划方案
724

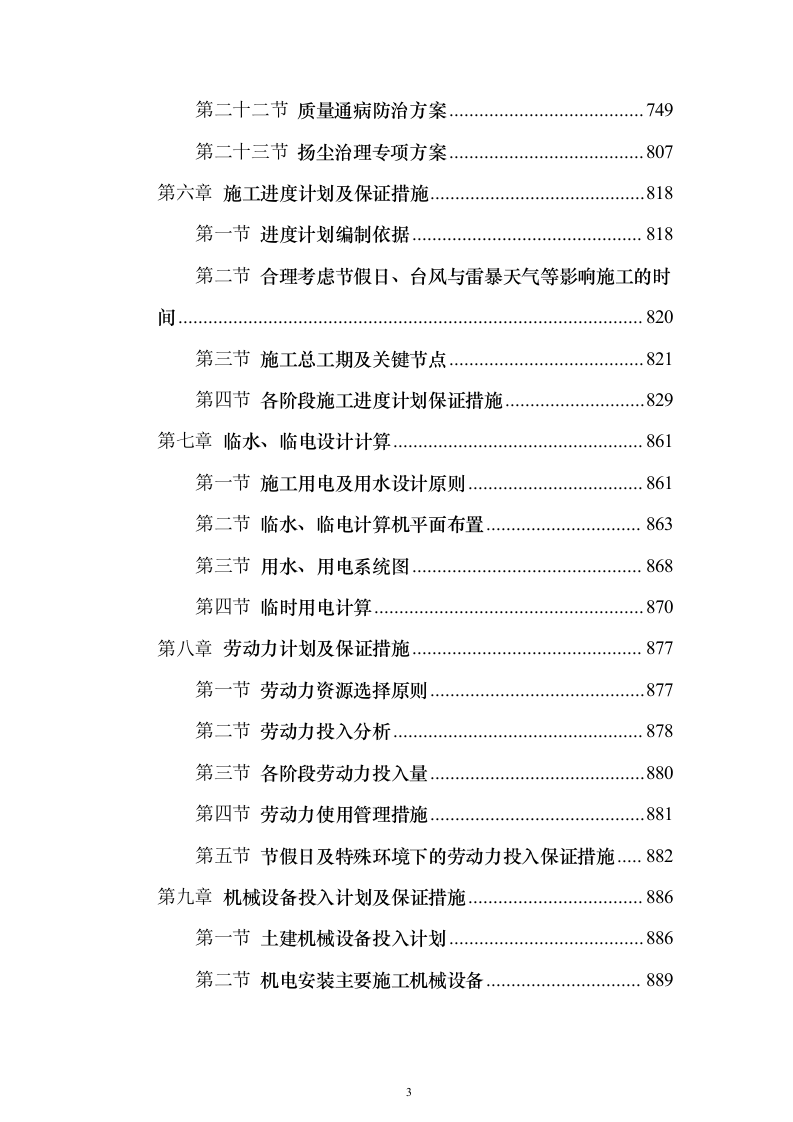

第二十二节
质量通病防治方案
749
第二十三节
扬尘治理专项方案
807
第六章
施工进度计划及保证措施
818
第一节
进度计划编制依据
818
第二节
合理考虑节假日、台风与雷暴天气等影响施工的时间
820
第三节
施工总工期及关键节点
821
第四节
各阶段施工进度计划保证措施
829
第七章
临水、临电设计计算
861
第一节
施工用电及用水设计原则
861
第二节
临水、临电计算机平面布置
863
第三节
用水、用电系统图
868
第四节
临时用电计算
870
第八章
劳动力计划及保证措施
877
第一节
劳动力资源选择原则
877
第二节
劳动力投入分析
878
第三节
各阶段劳动力投入量
880
第四节
劳动力使用管理措施
881
第五节
节假日及特殊环境下的劳动力投入保证措施
882
第九章
机械设备投入计划及保证措施
886
第一节
土建机械设备投入计划
886
第二节
机电安装主要施工机械设备
889

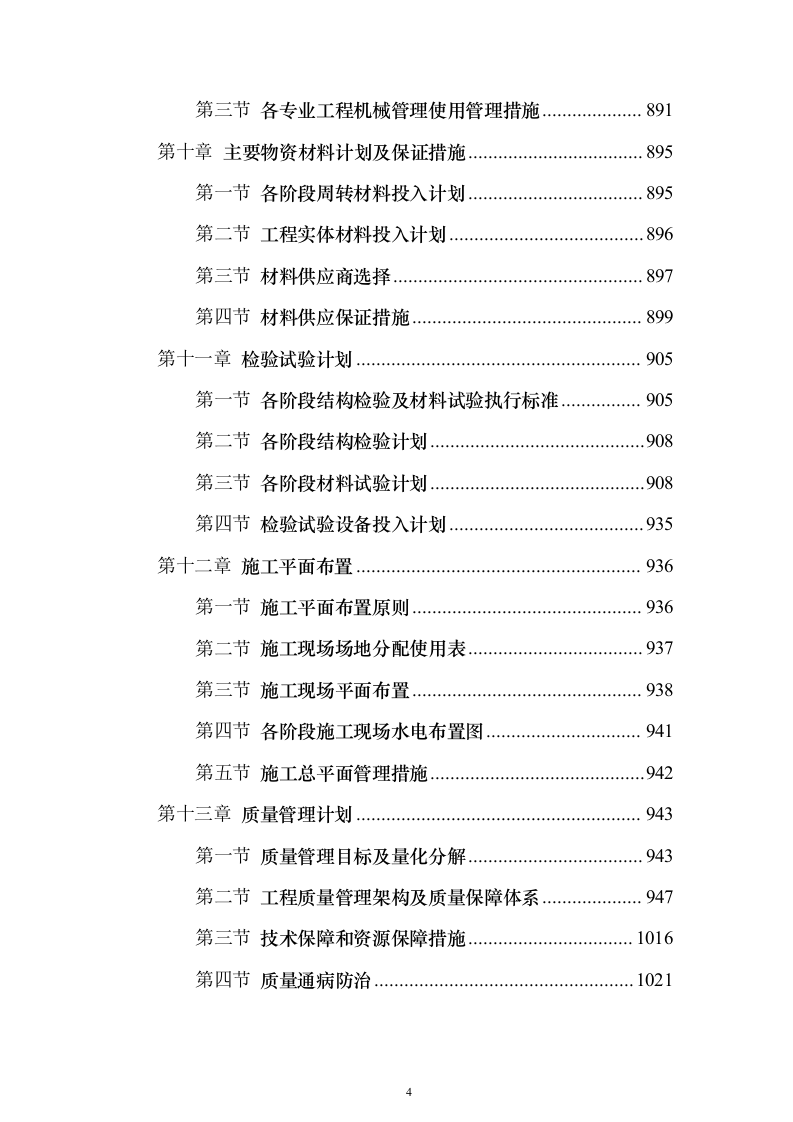

第三节
各专业工程机械管理使用管理措施
891
第十章
主要物资材料计划及保证措施
895
第一节
各阶段周转材料投入计划
895
第二节
工程实体材料投入计划
896
第三节
材料供应商选择
897
第四节
材料供应保证措施
899
第十一章
检验试验计划
905
第一节
各阶段结构检验及材料试验执行标准
905
第二节
各阶段结构检验计划
908
第三节
各阶段材料试验计划
908
第四节
检验试验设备投入计划
935
第十二章
施工平面布置
936
第一节
施工平面布置原则
936
第二节
施工现场场地分配使用表
937
第三节
施工现场平面布置
938
第四节
各阶段施工现场水电布置图
941
第五节
施工总平面管理措施
942
第十三章
质量管理计划
943
第一节
质量管理目标及量化分解
943
第二节
工程质量管理架构及质量保障体系
947
第三节
技术保障和资源保障措施
1016
第四节
质量通病防治
1021

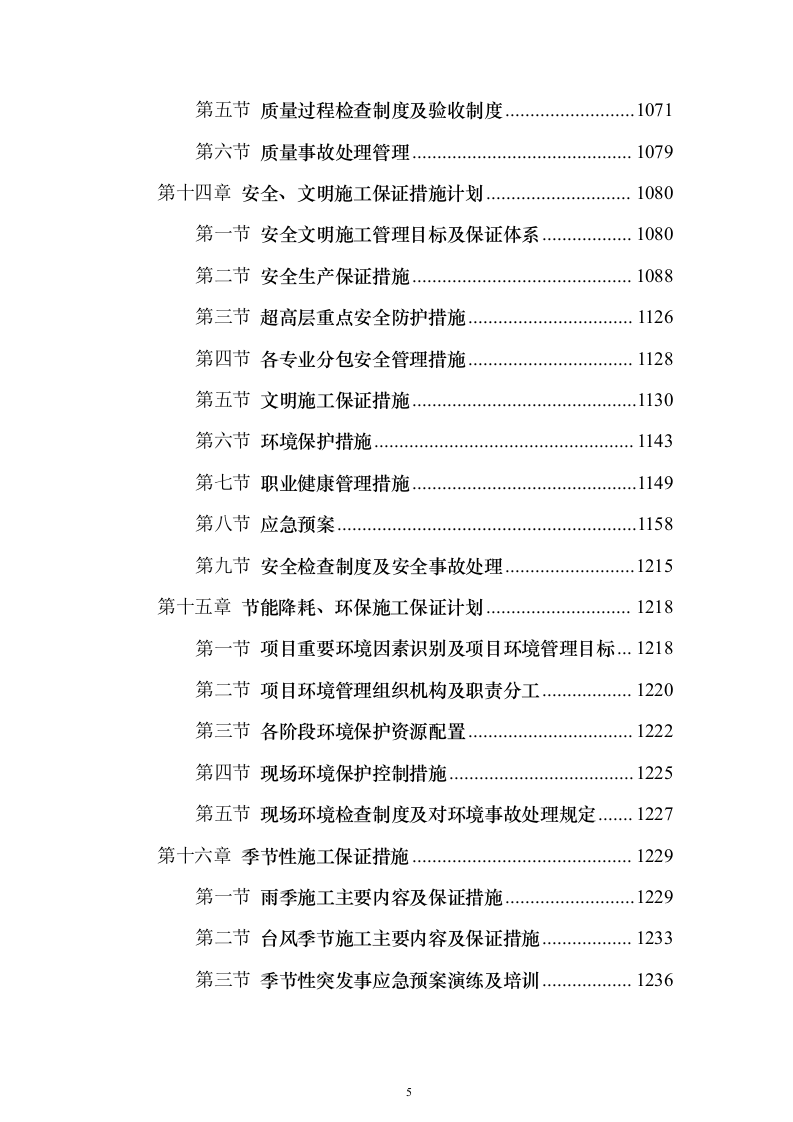

第五节
质量过程检查制度及验收制度
1071
第六节
质量事故处理管理
1079
第十四章
安全、文明施工保证措施计划
1080
第一节
安全文明施工管理目标及保证体系
1080
第二节
安全生产保证措施
1088
第三节
超高层重点安全防护措施
1126
第四节
各专业分包安全管理措施
1128
第五节
文明施工保证措施
1130
第六节
环境保护措施
1143
第七节
职业健康管理措施
1149
第八节
应急预案
1158
第九节
安全检查制度及安全事故处理
1215
第十五章
节能降耗、环保施工保证计划
1218
第一节
项目重要环境因素识别及项目环境管理目标
1218
第二节
项目环境管理组织机构及职责分工
1220
第三节
各阶段环境保护资源配置
1222
第四节
现场环境保护控制措施
1225
第五节
现场环境检查制度及对环境事故处理规定
1227
第十六章
季节性施工保证措施
1229
第一节
雨季施工主要内容及保证措施
1229
第二节
台风季节施工主要内容及保证措施
1233
第三节
季节性突发事应急预案演练及培训
1236

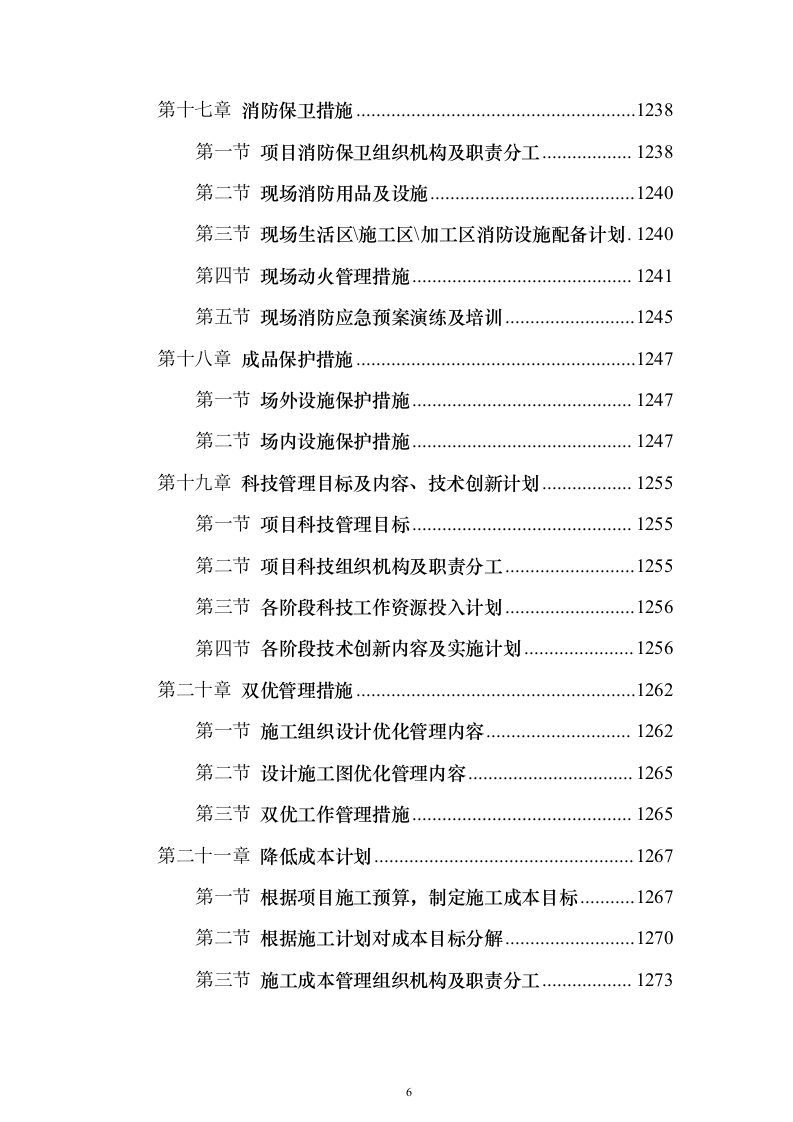

第十七章
消防保卫措施
1238
第一节
项目消防保卫组织机构及职责分工
1238
第二节
现场消防用品及设施
1240
第三节
现场生活区\施工区\加工区消防设施配备计划
1240
第四节
现场动火管理措施
1241
第五节
现场消防应急预案演练及培训
1245
第十八章
成品保护措施
1247
第一节
场外设施保护措施
1247
第二节
场内设施保护措施
1247
第十九章
科技管理目标及内容、技术创新计划
1255
第一节
项目科技管理目标
1255
第二节
项目科技组织机构及职责分工
1255
第三节
各阶段科技工作资源投入计划
1256
第四节
各阶段技术创新内容及实施计划
1256
第二十章
双优管理措施
1262
第一节
施工组织设计优化管理内容
1262
第二节
设计施工图优化管理内容
1265
第三节
双优工作管理措施
1265
第二十一章
降低成本计划
1267
第一节
根据项目施工预算,制定施工成本目标
1267
第二节
根据施工计划对成本目标分解
1270
第三节
施工成本管理组织机构及职责分工
1273

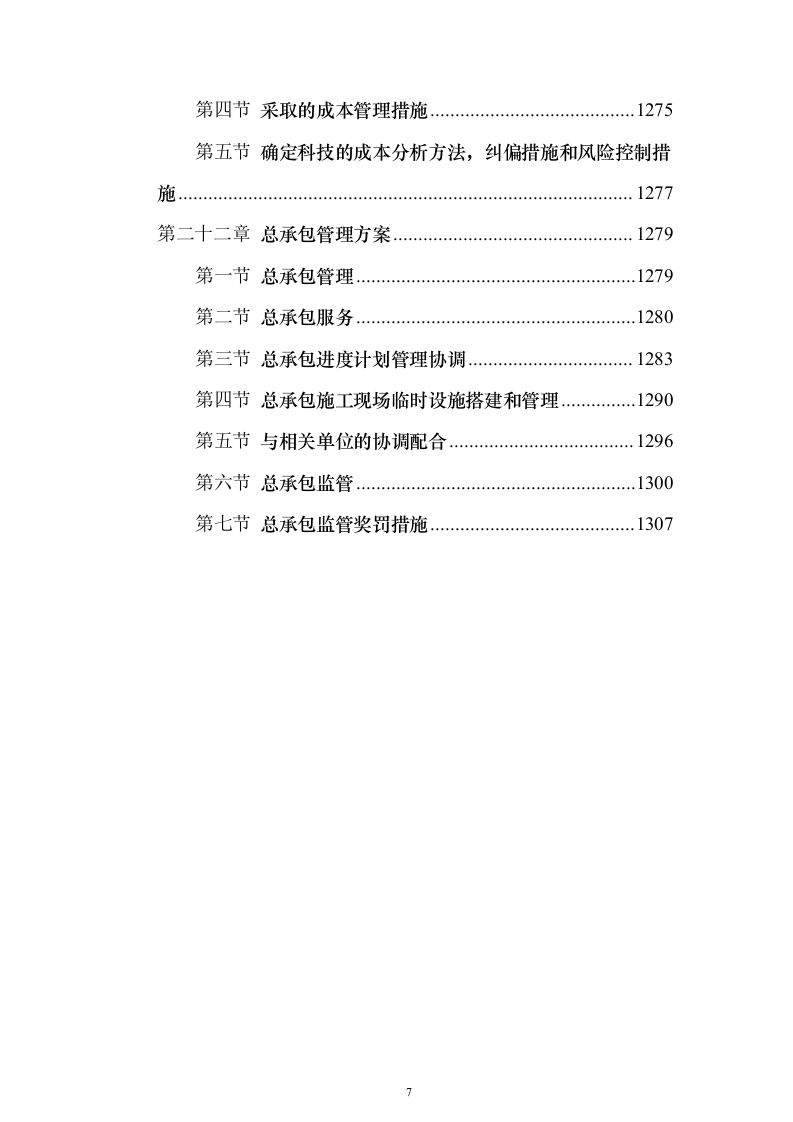

第四节
采取的成本管理措施
1275
第五节
确定科技的成本分析方法,纠偏措施和风险控制措施
1277
第二十二章
总承包管理方案
1279
第一节
总承包管理
1279
第二节
总承包服务
1280
第三节
总承包进度计划管理协调
1283
第四节
总承包施工现场临时设施搭建和管理
1290
第五节
与相关单位的协调配合
1296
第六节
总承包监管
1300
第七节
总承包监管奖罚措施
1307

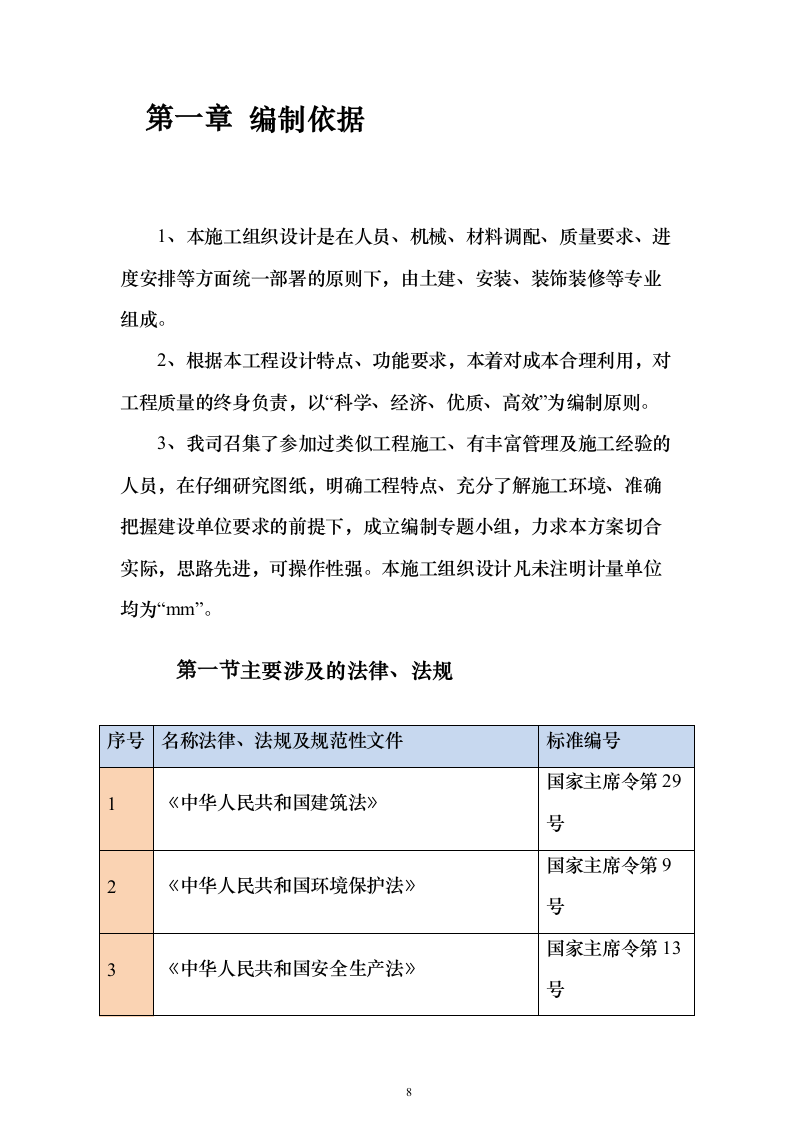

编制依据
1、本施工组织设计是在人员、机械、材料调配、质量要求、进度安排等方面统一部署的原则下,由土建、安装、装饰装修等专业组成。
2、根据本工程设计特点、功能要求,本着对成本合理利用,对工程质量的终身负责,以“科学、经济、优质、高效”为编制原则。
3、我司召集了参加过类似工程施工、有丰富管理及施工经验的人员,在仔细研究图纸,明确工程特点、充分了解施工环境、准确把握建设单位要求的前提下,成立编制专题小组,力求本方案切合实际,思路先进,可操作性强。本施工组织设计凡未注明计量单位均为“mm”。
主要涉及的法律、法规
序号
名称法律、法规及规范性文件
标准编号
1
《中华人民共和国建筑法》
国家主席令第29号
2
《中华人民共和国环境保护法》
国家主席令第9号
3
《中华人民共和国安全生产法》
国家主席令第13号

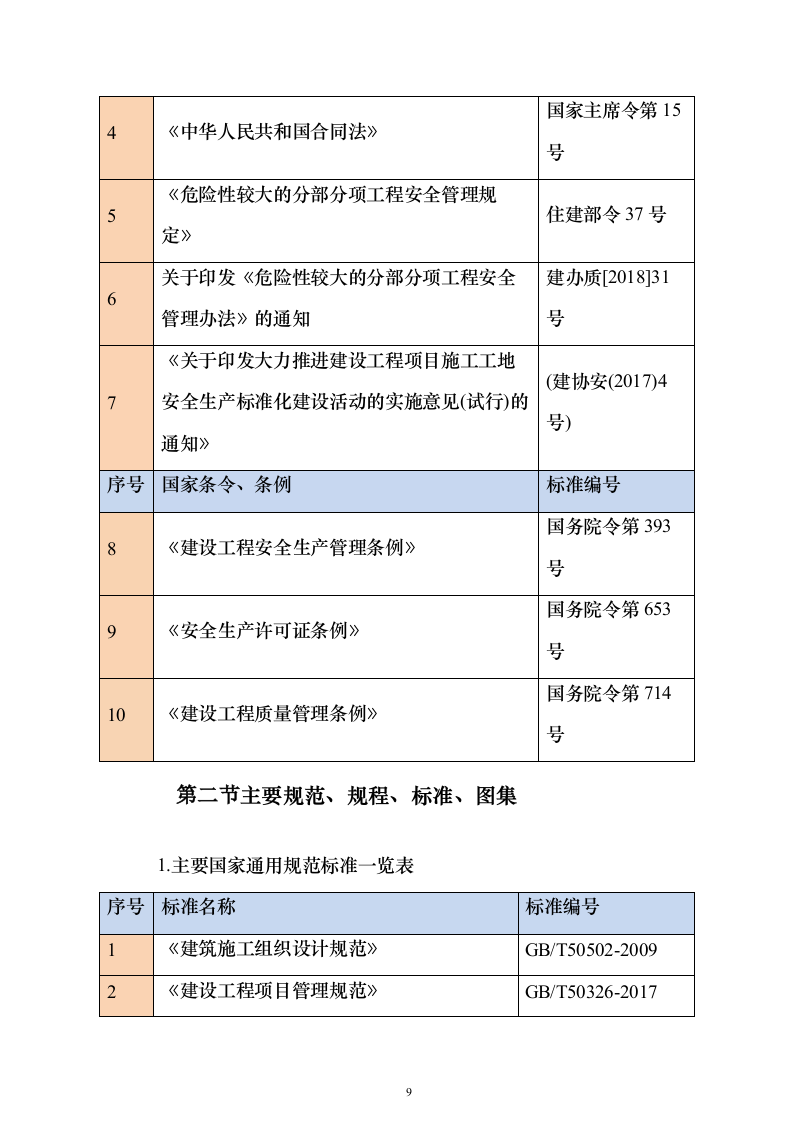

4
《中华人民共和国合同法》
国家主席令第15号
5
《危险性较大的分部分项工程安全管理规定》
住建部令37号
6
关于印发《危险性较大的分部分项工程安全管理办法》的通知
建办质[2018]31号
7
《关于印发大力推进建设工程项目施工工地安全生产标准化建设活动的实施意见(试行)的通知》
(建协安(2017)4号)
序号
国家条令、条例
标准编号
8
《建设工程安全生产管理条例》
国务院令第393号
9
《安全生产许可证条例》
国务院令第653号
10
《建设工程质量管理条例》
国务院令第714号
主要规范、规程、标准、图集
1.主要国家通用规范标准一览表
序号
标准名称
标准编号
1
《建筑施工组织设计规范》
GB/T50502-2009
2
《建设工程项目管理规范》
GB/T50326-2017
序号
标准名称
标准编号

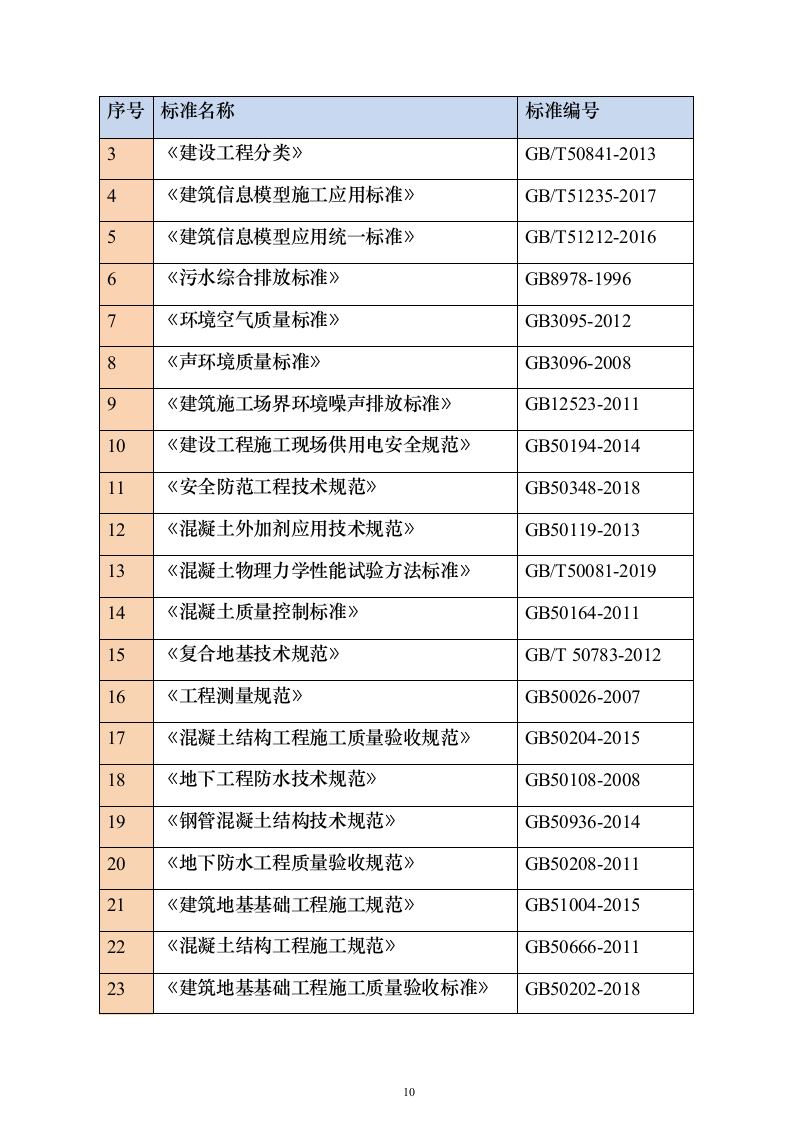

3
《建设工程分类》
GB/T50841-2013
4
《建筑信息模型施工应用标准》
GB/T51235-2017
5
《建筑信息模型应用统一标准》
GB/T51212-2016
6
《污水综合排放标准》
GB8978-1996
7
《环境空气质量标准》
GB3095-2012
8
《声环境质量标准》
GB3096-2008
9
《建筑施工场界环境噪声排放标准》
GB12523-2011
10
《建设工程施工现场供用电安全规范》
GB50194-2014
11
《安全防范工程技术规范》
GB50348-2018
12
《混凝土外加剂应用技术规范》
GB50119-2013
13
《混凝土物理力学性能试验方法标准》
GB/T50081-2019
14
《混凝土质量控制标准》
GB50164-2011
15
《复合地基技术规范》
GB/T 50783-2012
16
《工程测量规范》
GB50026-2007
17
《混凝土结构工程施工质量验收规范》
GB50204-2015
18
《地下工程防水技术规范》
GB50108-2008
19
《钢管混凝土结构技术规范》
GB50936-2014
20
《地下防水工程质量验收规范》
GB50208-2011
21
《建筑地基基础工程施工规范》
GB51004-2015
22
《混凝土结构工程施工规范》
GB50666-2011
23
《建筑地基基础工程施工质量验收标准》

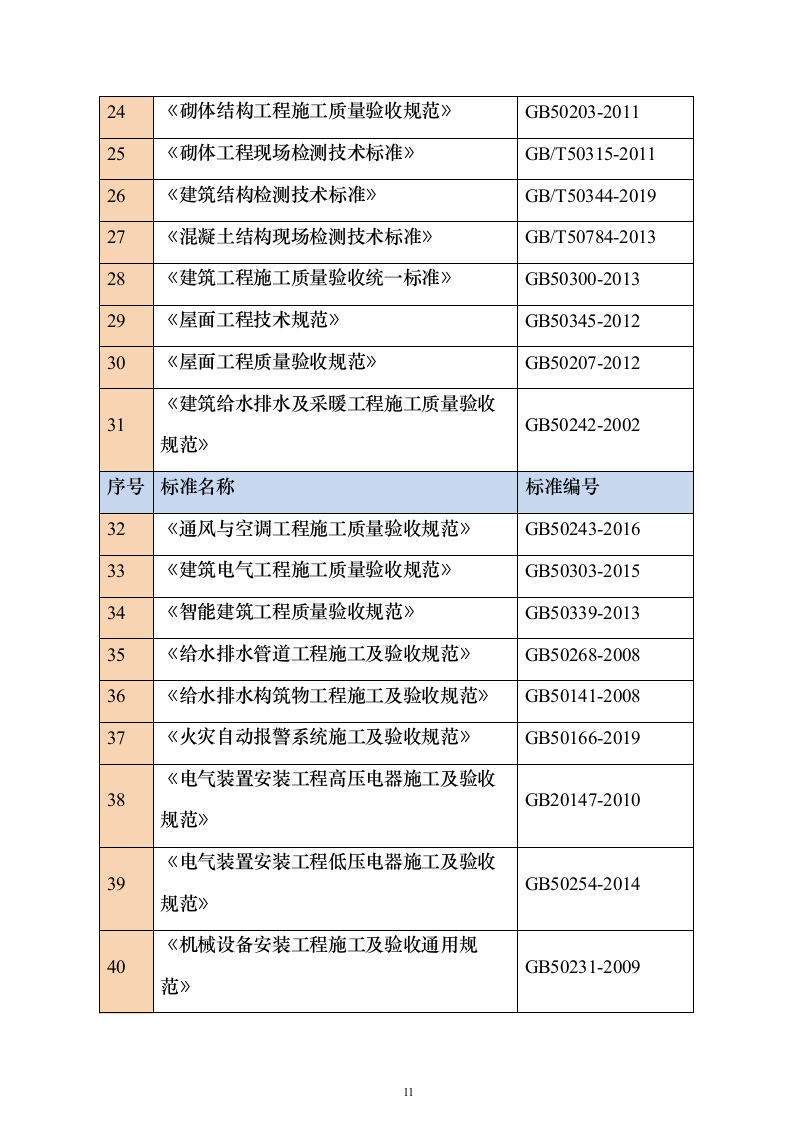

GB50202-2018
24
《砌体结构工程施工质量验收规范》
GB50203-2011
25
《砌体工程现场检测技术标准》
GB/T50315-2011
26
《建筑结构检测技术标准》
GB/T50344-2019
27
《混凝土结构现场检测技术标准》
GB/T50784-2013
28
《建筑工程施工质量验收统一标准》
GB50300-2013
29
《屋面工程技术规范》
GB50345-2012
30
《屋面工程质量验收规范》
GB50207-2012
31
《建筑给水排水及采暖工程施工质量验收规范》
GB50242-2002
序号
标准名称
标准编号
32
《通风与空调工程施工质量验收规范》
GB50243-2016
33
《建筑电气工程施工质量验收规范》
GB50303-2015
34
《智能建筑工程质量验收规范》
GB50339-2013
35
《给水排水管道工程施工及验收规范》
GB50268-2008
36
《给水排水构筑物工程施工及验收规范》
GB50141-2008
37
《火灾自动报警系统施工及验收规范》
GB50166-2019
38
《电气装置安装工程高压电器施工及验收规范》
GB20147-2010
39
《电气装置安装工程低压电器施工及验收规范》
GB50254-2014
40
《机械设备安装工程施工及验收通用规范》
GB50231-2009
41

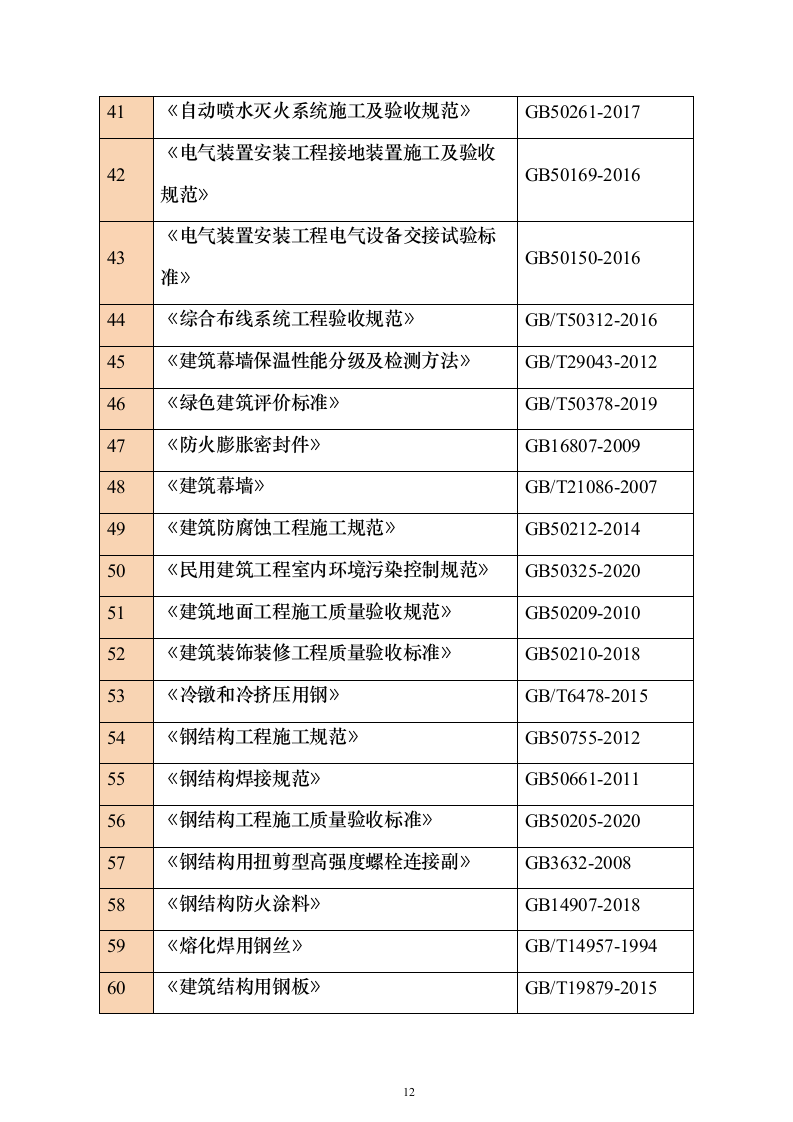

《自动喷水灭火系统施工及验收规范》
GB50261-2017
42
《电气装置安装工程接地装置施工及验收规范》
GB50169-2016
43
《电气装置安装工程电气设备交接试验标准》
GB50150-2016
44
《综合布线系统工程验收规范》
GB/T50312-2016
45
《建筑幕墙保温性能分级及检测方法》
GB/T29043-2012
46
《绿色建筑评价标准》
GB/T50378-2019
47
《防火膨胀密封件》
GB16807-2009
48
《建筑幕墙》
GB/T21086-2007
49
《建筑防腐蚀工程施工规范》
GB50212-2014
50
《民用建筑工程室内环境污染控制规范》
GB50325-2020
51
《建筑地面工程施工质量验收规范》
GB50209-2010
52
《建筑装饰装修工程质量验收标准》
GB50210-2018
53
《冷镦和冷挤压用钢》
GB/T6478-2015
54
《钢结构工程施工规范》
GB50755-2012
55
《钢结构焊接规范》
GB50661-2011
56
《钢结构工程施工质量验收标准》
GB50205-2020
57
《钢结构用扭剪型高强度螺栓连接副》
GB3632-2008
58
《钢结构防火涂料》
GB14907-2018
59
《熔化焊用钢丝》
GB/T14957-1994
60
《建筑结构用钢板》
GB/T19879-2015
序号
标准名称
标准编号

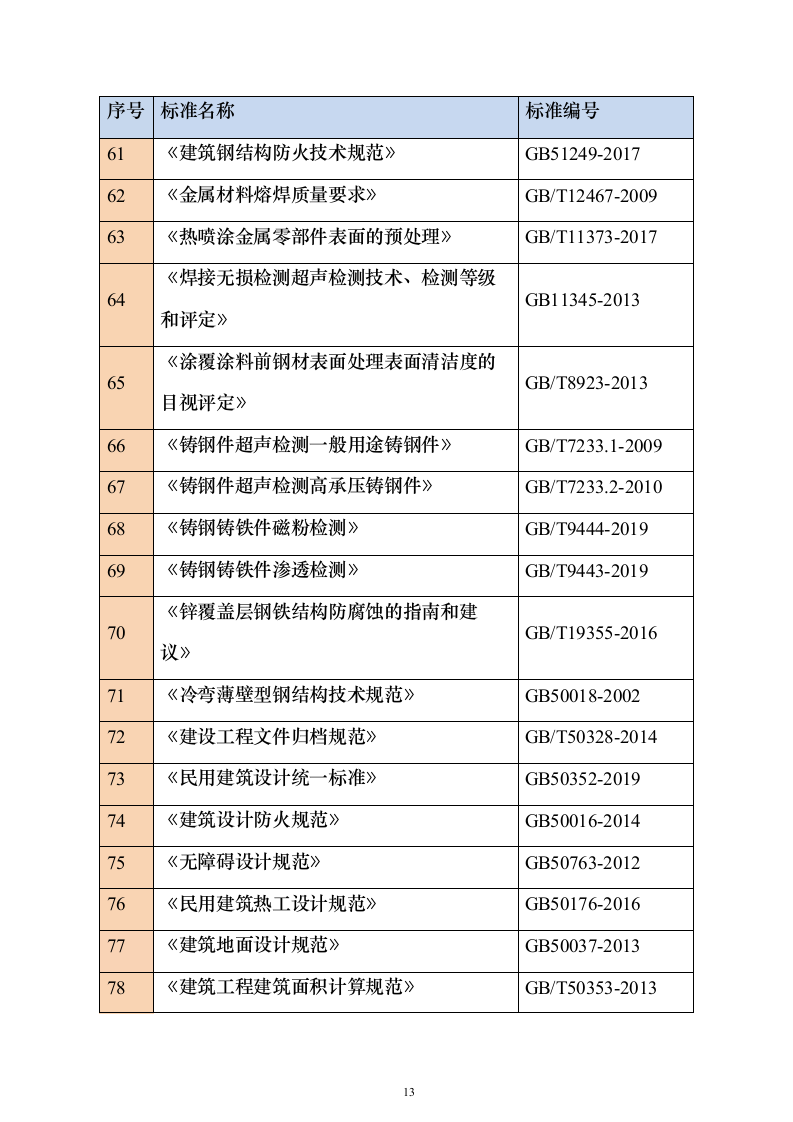

61
《建筑钢结构防火技术规范》
GB51249-2017
62
《金属材料熔焊质量要求》
GB/T12467-2009
63
《热喷涂金属零部件表面的预处理》
GB/T11373-2017
64
《焊接无损检测超声检测技术、检测等级和评定》
GB11345-2013
65
《涂覆涂料前钢材表面处理表面清洁度的目视评定》
GB/T8923-2013
66
《铸钢件超声检测一般用途铸钢件》
GB/T7233.1-2009
67
《铸钢件超声检测高承压铸钢件》
GB/T7233.2-2010
68
《铸钢铸铁件磁粉检测》
GB/T9444-2019
69
《铸钢铸铁件渗透检测》
GB/T9443-2019
70
《锌覆盖层钢铁结构防腐蚀的指南和建议》
GB/T19355-2016
71
《冷弯薄壁型钢结构技术规范》
GB50018-2002
72
《建设工程文件归档规范》
GB/T50328-2014
73
《民用建筑设计统一标准》
GB50352-2019
74
《建筑设计防火规范》
GB50016-2014
75
《无障碍设计规范》
GB50763-2012
76
《民用建筑热工设计规范》
GB50176-2016
77
《建筑地面设计规范》
GB50037-2013
78
《建筑工程建筑面积计算规范》
GB/T50353-2013
79
《汽车库、修车库、停车场设计防火规范》

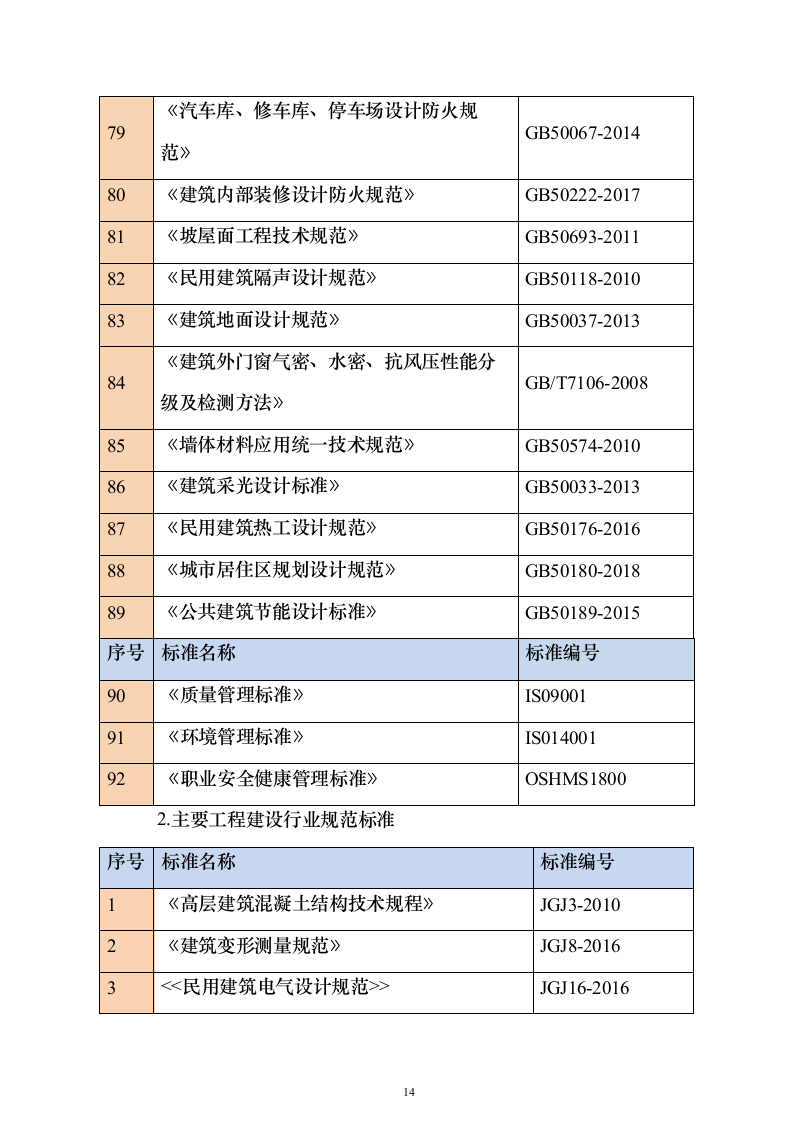

GB50067-2014
80
《建筑内部装修设计防火规范》
GB50222-2017
81
《坡屋面工程技术规范》
GB50693-2011
82
《民用建筑隔声设计规范》
GB50118-2010
83
《建筑地面设计规范》
GB50037-2013
84
《建筑外门窗气密、水密、抗风压性能分级及检测方法》
GB/T7106-2008
85
《墙体材料应用统一技术规范》
GB50574-2010
86
《建筑采光设计标准》
GB50033-2013
87
《民用建筑热工设计规范》
GB50176-2016
88
《城市居住区规划设计规范》
GB50180-2018
89
《公共建筑节能设计标准》
GB50189-2015
序号
标准名称
标准编号
90
《质量管理标准》
IS09001
91
《环境管理标准》
IS014001
92
《职业安全健康管理标准》
OSHMS1800
2.主要工程建设行业规范标准
序号
标准名称
标准编号
1
《高层建筑混凝土结构技术规程》
JGJ3-2010
2
《建筑变形测量规范》
JGJ8-2016
3
<<民用建筑电气设计规范>>

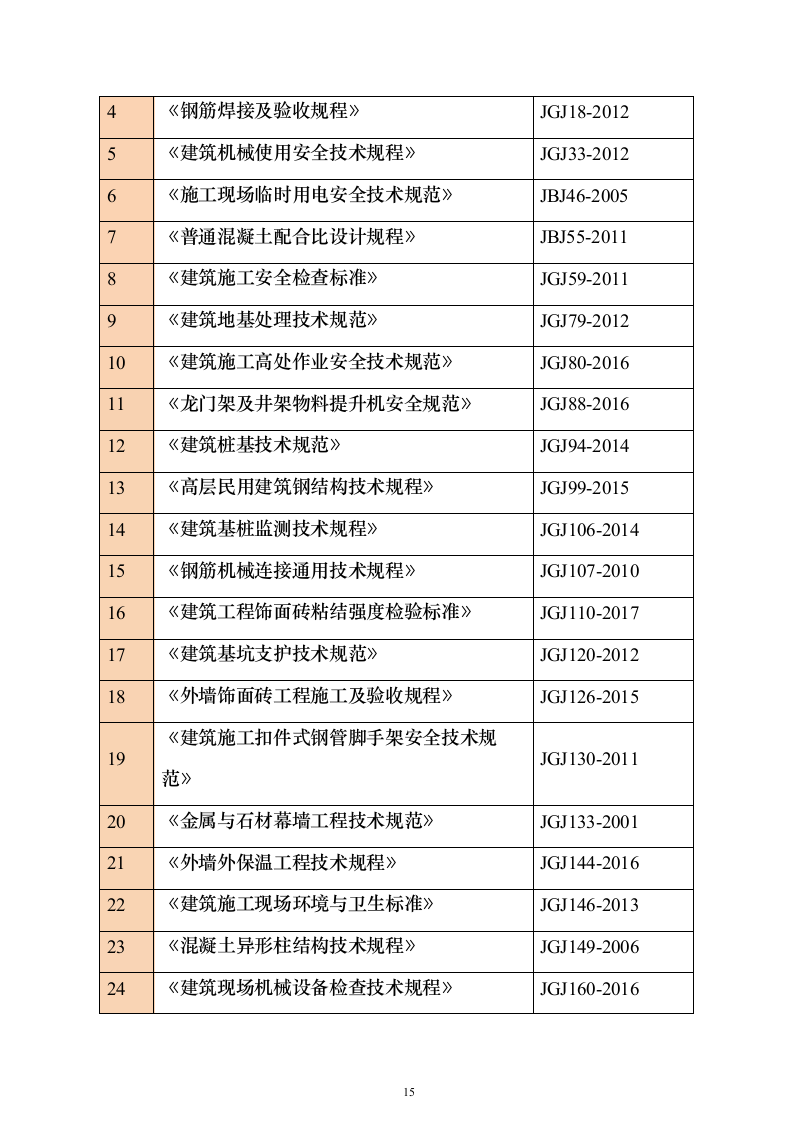

JGJ16-2016
4
《钢筋焊接及验收规程》
JGJ18-2012
5
《建筑机械使用安全技术规程》
JGJ33-2012
6
《施工现场临时用电安全技术规范》
JBJ46-2005
7
《普通混凝土配合比设计规程》
JBJ55-2011
8
《建筑施工安全检查标准》
JGJ59-2011
9
《建筑地基处理技术规范》
JGJ79-2012
10
《建筑施工高处作业安全技术规范》
JGJ80-2016
11
《龙门架及井架物料提升机安全规范》
JGJ88-2016
12
《建筑桩基技术规范》
JGJ94-2014
13
《高层民用建筑钢结构技术规程》
JGJ99-2015
14
《建筑基桩监测技术规程》
JGJ106-2014
15
《钢筋机械连接通用技术规程》
JGJ107-2010
16
《建筑工程饰面砖粘结强度检验标准》
JGJ110-2017
17
《建筑基坑支护技术规范》
JGJ120-2012
18
《外墙饰面砖工程施工及验收规程》
JGJ126-2015
19
《建筑施工扣件式钢管脚手架安全技术规范》
JGJ130-2011
20
《金属与石材幕墙工程技术规范》
JGJ133-2001
21
《外墙外保温工程技术规程》
JGJ144-2016
22
《建筑施工现场环境与卫生标准》
JGJ146-2013
23
《混凝土异形柱结构技术规程》
JGJ149-2006
24
《建筑现场机械设备检查技术规程》
JGJ160-2016
序号
标准名称
标准编号
25
《建筑施工模板安全技术规范》
JGJ162-2011
26
《清水混凝土应用技术规程》
JGJ169-2009
27
《建筑施工土石方工程安全技术规范》
JGJ180-2009
28
《建筑施工升降机安装、使用、拆卸安全技术规程》
JGJ215-2010
29
《混凝土泵送施工技术规程》
JGJ/T10-2011
30
蒸压加气混凝土建筑应用技术规程
JGJ/T17-2008
31
《钢筋焊接接头试验方法标准》
JGJ/T27-2014
32
《建筑工程冬期施工规程》
JGJ/T104-2016
33
《工程网络计划技术规程》
JGJ/T121-2015
34
《玻璃幕墙工程质量检验标准》
JGJ/T139-2016
35
《补偿收缩混凝土应用技术规程》
JGJ/T178-2009
36
《建筑工程资料管理规程》
JGJ/T185-2009
37
《抹灰砂浆技术规程》
JGJ/T220-2010
3.工程图集及管理体系
(1)钢筋砼平法表示图集(16G101-1,16G101-2、16G101-3)等;
(2)质量保证体系、环境管理体系、职业安全健康管理体系
1)质量管理体系GB/T19001-2000~ISO9001:2015;
2)环境管理体系GB/T-24001~ISO14001:2004;
3)职业安全健康管理体系GB/T28001;
招标文件、合同及设计文件
1、本工程施工组织设计依据国家现行规范标准,我公司企业标准和成功的施工管理经验,我公司质量管理体系文件及建设单位提供的汇迅·置峰中心项目总承包工程施工图纸编制而成。
2、依据勘察单位提供的《汇迅·置峰中心项目总承包工程岩土工程勘察报告(详细勘察阶段)》,施工环境条件及障碍物情况、水电供应条件等。
3、汇迅·置峰中心项目总承包工程招标文件、投标文件及补充事项;
4、汇迅·置峰中心项目总承包工程施工合同文件;
5、汇迅·置峰中心项目总承包工程施工图纸;
施工图纸及承包范围
施工总承包范围包括但不限于下列已经列示工程范围,承包人为完成本工程而应当完成的所有工作均包含在本次发包范围内:(1)主体结构及粗装修工程;(2)屋面及防水工程;(3)室内给排水工程;(4)电气工程;(5)防雷接地工程。具体内容详见合同文件工程总承包与专业分包范围的界面划分表,甲方保留对发包范围进行调整的权利。
序号
分部子分部工程
分项工程
备注
1
地基与基础工程
桩基础
端承桩(旋挖桩)
/
土方
承台开挖、土方回填
/
基础混凝土结构
垫层、砖胎模、钢筋、混凝土,后浇带混凝土
地下室防水
底板、外墙、顶板、消防水池、生活水池
2
结构主体工程
混凝土结构
模板、钢筋、混凝土
钢结构
钢结构焊接,紧固件连接,钢构件组装及拼装
砌体结构
框架结构内填充墙、外墙均为蒸压加气混凝土砌块、轻质隔墙
/
3
装饰装修工程
楼地面工程
水泥砂浆找平面层
抹灰工程
装饰抹灰
门窗工程
夹板门安装、塑钢门窗安装,防火门安装,防盗门安装,门窗玻璃安装。
细部工程
护栏和扶手制作与安装,花饰制作与安装;
4
屋面工程
平屋面(不上人)
找平层,防水涂料层,水泥砂浆保护层,保温层、找坡层等构造层;
平屋面(上人)
找平层,防水涂料层,水泥砂浆保护层,保温层、找坡层等构造层;
5
水电工程
水电管线的预埋盒预留,水电管线的设备安装及调试;
6
其它
1、外脚手架为:双排落地扣件式钢管脚手架;附着式爬升脚手架;悬挑脚手架
2、安全文明施工及环境保护、质量保证措施;
3、资料管理;
4、本施工组织设计未尽事宜应按相关规范及设计要求进行;施工过程若设计有变动方案另行补充。
工程概况
工程建设简介
序号
内容
说明
工程名称
汇迅·置峰中心项目总承包工程
2
建筑地点
东莞市虎门镇滨海大道虎门段34号,用地西侧临滨海大道,南侧临郭武二路,东侧临会展路,北侧临近会展一路。
3
建设单位
东莞市置峰产业投资有限公司
4
设计单位
广东华方工程设计有限公司
5
建设规模
汇迅·置峰中心项目占地面积19954.52m²,总建筑面积120670.44 m²。规划1号商业楼、办公楼建筑面积87892.57m²,层数为44层,建筑最大高度200m,2号商业楼建筑面积545.98 m²,建筑高度8.2m,3号城市连廊建筑面积1024.48 m²,建筑高度11m,4号地下室建筑面积31147.99 m²,地下室为2层。
6
建筑效果图
7
施工区位图
序号
内容
说明
8
BIM图
表1.1.1-1工程建设概况表
工程设计概况
1.建筑设计概况
建筑设计概况
总建筑面积
120670.44m²
地下/上建筑面积
31147.99/89522.45m²
建筑规划高度
裙楼8.2m、塔楼200m
标准层层高
4.2m
塔楼
地下2层、地上44层
裙楼
地下2层、地上1层
设计使用年限
50年
建筑耐火等级
塔楼一级,裙楼二级
建筑类别
Ⅱ类
建筑抗震烈度
7度设防
地下防水等级
二级
屋面防水等级
一级、二级
1#商业、办公楼建筑功能概况
1#商业、办公楼1F平面图及BIM图,首层入口及商业,建筑面积约2813m¹,本层层高6.0m。
1#商业、办公楼2F平面图及BIM图,架空公共空间为6m,建筑面积约2866m¹,本层层高6.0m。
1#商业、办公楼3-10F平面图及BIM图,标准层为办公区,建筑面积约2022m²,本层层高4.2m。
1#商业、办公楼11F平面图及BIM图,本层为设备及避难层,建筑面积约2035m²,避难层面
积约1187m²,本层层高7.0m。
1#商业、办公楼12-20F平面图及BIM图,标准层为办公区,建筑面积约2035m²,本层层高4.2m。
1#商业、办公楼21F平面图及BIM图,本层为设备及避难层,建筑面积约2035m²,避难层面
积约1040m¹,本层层高7.0m。
1#商业、办公楼22-31F平面图及BIM图,标准层为办公区,建筑面积约2035m¹,本层层高4.2m。
1#商业、办公楼32F平面图及BIM图,本层为设备及避难层,建筑面积约2762m¹,避难层面积约1957m¹,本层层高7.0m。
1#商业、办公楼33-39F平面图及BIM图,有空中连廊,建筑面积约2762m²,本层层高4.2m。
1#商业、办公楼40-42F平面图及BIM图,有空中连廊,建筑面积约2762m²,本层层高4.2m。
1#商业、办公楼44F平面图及BIM图,有空中连廊,建筑面积约2762m²,本层层高4.5m。
1#商业、办公楼建筑功能图
表1.1.1-2建筑设计概况表
2.结构工程概况
2.1.结构工程基本情况一览表
1#商业、办公楼、2#商业楼
项次
参数
项次
参数
结构设计基准期
50年
设计地震分组
第一组
抗震措施的抗震设防烈度
7度
特征周期值
0.35s
建筑场地类别
Ⅱ类
地基液化判别
轻微
设计基本地震加速度值
0.10g
基本风压
0.65KNm²
水平地震影响系数最大值
0.08
地面粗糙度
B类
地下室防水等级
二级
抗浮工程设计等级
乙级
1#商业、办公楼
项次
参数
项次
参数
层数
44/-2
建筑物耐火等级
一级
结构高度
192.6
地基基础建筑桩基设计等级
甲级
建筑抗震设防类别
丙类
结构重要性系数
1.0
结构类型
框剪
底部加强部位剪力墙(抗震等级)
一级
建筑结构安全等级
二级
非底部加强部位剪力墙(抗震等级)
一级
建筑防火分类
一类
框架
一级
表1.1.1-3结构工程基本情况一览表
2.2.混凝土概况
序号
构件位置
混凝土等级
1
基础垫层
C15
2
承台混凝土
C30
3
地下室梁板
C35
4
地下室柱
C35
5
过梁、构造柱、圈梁等
C25
6
塔楼-2F~25F墙柱
C60
序号
构件位置
混凝土等级
7
塔楼26F~30F墙柱
C55
8
塔楼31F~35F墙柱
C50
9
塔楼36F~40F墙柱
C45
10
塔楼41F-屋面墙柱
C40
11
塔楼梁、板
C35
12
型钢柱(包括钢管混凝土柱)
C60
表1.1.1-4混凝土概况表
2.3.地下室结构概况
本工程地下室二层,总建筑面积约31147.99m²。裙房地下室部分为框架结构,主塔楼地下室部分为型钢混凝土框架+混凝土核心筒结构,塔楼外框柱内含钢板,塔楼外框柱由内含钢板的巨型墙柱通过剪力墙或连梁与核心筒连接。
层号
标高(m)
层高(m)
上一层梁、板混凝土
框架柱、核心筒部分剪力墙
混凝土
B1
-5.400
5.4
C35
C60
B2
-9.200
3.8
C35
C60
表1.1.1-5地下室结构概况表
2.4.地上结构概况
2.4.1.整体概述
地上部分由T1塔楼与之连接的T2塔楼组成,2#商业均包含有钢结构。裙楼为钢结构,塔楼为连体结构,塔楼以“竹”为概念出发,造型独特,构件复杂,外框柱形状(方形)及位置随楼层往上不断变化;核心筒截面变化不断改变。
2.4.2.核心筒概况
本工程核心筒墙体为劲性混凝土结构,T1塔楼共44层,T2塔楼43层,核心筒面积不变。楼层标准层高4.2m,其它楼层层高3.8m、5.4m、6.0m、7.0m、4.5m等。典型核心筒楼层变化情况如下表:
施工组织设计汇迅·置峰中心项目总承包工程
楼层平面:31F~32F
层高(m):31F:4.2m;32F:7.0m外墙厚度(mm):600,500
内墙厚度(mm):200,250,300
砼强度等级:楼板C35;核心筒墙体C50
楼层平面:33F~35F层高(m):4.2m
外墙厚度(mm):500
内墙厚度(mm):200,250,300
砼强度等级:楼板C35;核心筒墙体C50
楼层平面:36F~40F层高(m):4.2m
外墙厚度(mm):500
内墙厚度(mm):200,250,300
砼强度等级:楼板C35;核心筒墙体C45
楼层平面:41F~44F层高(m):4.2m
外墙厚度(mm):500
内墙厚度(mm):200,250,300
砼强度等级:楼板C35;核心筒墙体C40
施工组织设计汇迅-置峰中心项目总承包工程
T2#塔楼核心筒情况
图例
说明
楼层平面:B2~2F
层高(m):B2:3.8m;B1:5.4m;1F/2F:6.0m
外墙厚度(mm):900,700,600,500
内墙厚度(mm):400,300,250
砼强度等级:梁、楼板C35;核心筒墙体C60
楼层平面:3F~10F层高(m):4.2m
外墙厚度(mm):750,600,550,500
内墙厚度(mm):400,300,250
砼强度等级:梁、楼板C35;核心筒墙体C60
楼层平面:11F
层高(m):7.0m
外墙厚度(mm):700,600,500
内墙厚度(mm):400,300,250
砼强度等级:梁、楼板C35;核心筒墙体C60
楼层平面:12F~21F
层高(m):4.2m
外墙厚度(mm):600,500
内墙厚度(mm):400,300,250
砼强度等级:梁、楼板C35;核心筒墙体C60
施工组织设计汇迅-置峰中心项目总承包工程
楼层平面:22F~25F
层高(m):4.2m
外墙厚度(mm):500
内墙厚度(mm):400,300,250
砼强度等级:梁、楼板C35;核心筒墙体C60
楼层平面:26F~30F
层高(m):4.2m
外墙厚度(mm):500
内墙厚度(mm):400,300,250
砼强度等级:梁、楼板C35;核心筒墙体C55
楼层平面:31F~35F
层高(m):31F:4.2m;32F:7.0m;33F~35:4.2m
外墙厚度(mm):500
内墙厚度(mm):400,300,250
砼强度等级:梁、楼板C35;核心筒墙体C50
楼层平面:36F~40F
层高(m):4.2m
外墙厚度(mm):500
内墙厚度(mm):400,300,250
砼强度等级:梁、楼板C35;核心筒墙体C45
楼层平面:41F~43F层高(m):4.2m
外墙厚度(mm):500
内墙厚度(mm):400,300,250
砼强度等级:梁、楼板C35;核心筒墙体C40
图1.1.1-11#商业、办公楼核心筒概况图
2.4.3.外框柱概况
1#商业、办公楼核心筒外框采用型钢柱(包括钢管混凝土柱)的形式,方柱最大截面尺寸1300mm×1200mm。型钢柱混凝土强度等级为C60,其中T1商业、办公楼12层和33层向外倾斜;型钢柱在11层、12层、31层存在变截面。
外框柱节点大样图
B2-L43 KZ1截面1200X1000
B2-L43 KZ2、KZ3、KZ4截面1000X1000
外框柱节点大样图
B2-L30 KZ5截面1200X1000
L31-L43 KZ5截面1200X800
B2-L30 KZ6截面900X1100
L31-L43 KZ6截面900X800
B2-L11 KZ8截面1200X1200
L12-L43 KZ8截面1000X1000
B2-L11 KZ9截面1300X1200
L12-L43 KZ9截面1000X1000
B2-L43 KZ3截面1000X1000
B2-L11KZ10截面1200X1200
外框柱节点大样图
L12-L43 KZ10截面1000X1000
B2-L43 KZ7截面1000X1000
图1.1.1-2外框柱节点大样图
3.钢结构工程概况
3.1.钢结构总体概况
汇迅·置峰中心总承包工程主要由以下几部分组成:1号商业楼、办公楼,2号商业楼、3号城市连廊。1号楼在商业楼与办公楼之间连廊连
