XX海流域山水林田湖草生态保护修复试点工程施工组织总设计方案

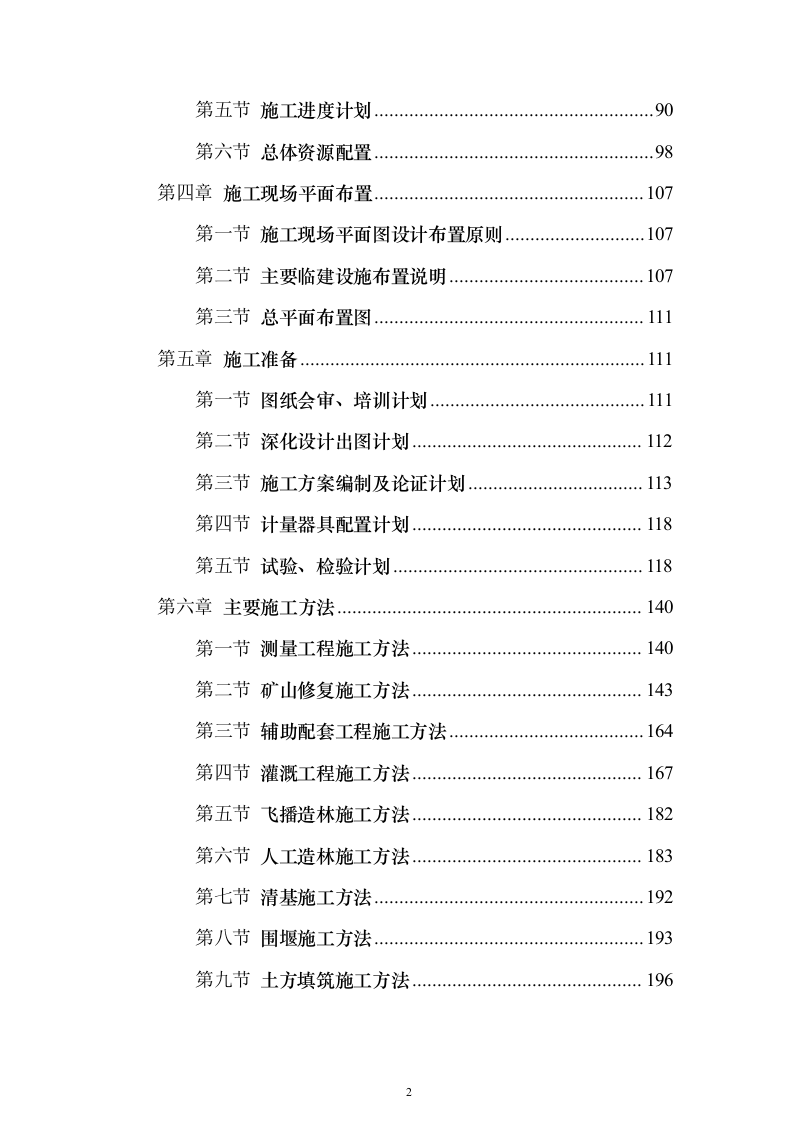

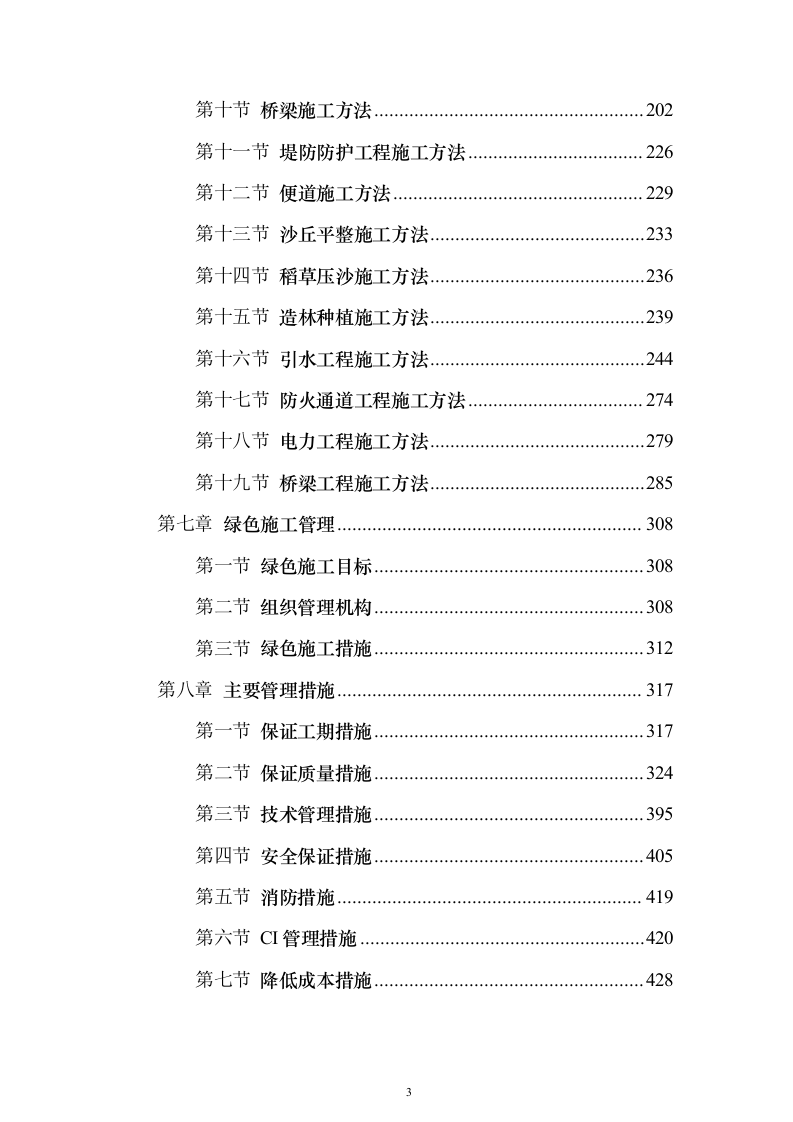

目录
第一章
编制依据
5
第一节
施工合同
5
第二节
施工图纸
5
第三节
主要规范、规程、标准
11
第四节
应用的主要图集
17
第五节
应用的主要法规
18
第六节
其它
19
第二章
工程概况
20
第一节
工程基本情况和各参建方基本情况
20
第二节
工程建设地点特征
21
第三节
主要工程量
30
第四节
现场施工条件
39
第五节
工程重点及难点分析
41
第六节
危险源识别
50
第三章
施工总体部署
57
第一节
施工管理目标
57
第二节
组织结构
59
第三节
主要实物工程量
73
第四节
总体施工安排
78
第五节
施工进度计划
90
第六节
总体资源配置
98
第四章
施工现场平面布置
107
第一节
施工现场平面图设计布置原则
107
第二节
主要临建设施布置说明
107
第三节
总平面布置图
111
第五章
施工准备
111
第一节
图纸会审、培训计划
111
第二节
深化设计出图计划
112
第三节
施工方案编制及论证计划
113
第四节
计量器具配置计划
118
第五节
试验、检验计划
118
第六章
主要施工方法
140
第一节
测量工程施工方法
140
第二节
矿山修复施工方法
143
第三节
辅助配套工程施工方法
164
第四节
灌溉工程施工方法
167
第五节
飞播造林施工方法
182
第六节
人工造林施工方法
183
第七节
清基施工方法
192
第八节
围堰施工方法
193
第九节
土方填筑施工方法
196
第十节
桥梁施工方法
202
第十一节
堤防防护工程施工方法
226
第十二节
便道施工方法
229
第十三节
沙丘平整施工方法
233
第十四节
稻草压沙施工方法
236
第十五节
造林种植施工方法
239
第十六节
引水工程施工方法
244
第十七节
防火通道工程施工方法
274
第十八节
电力工程施工方法
279
第十九节
桥梁工程施工方法
285
第七章
绿色施工管理
308
第一节
绿色施工目标
308
第二节
组织管理机构
308
第三节
绿色施工措施
312
第八章
主要管理措施
317
第一节
保证工期措施
317
第二节
保证质量措施
324
第三节
技术管理措施
395
第四节
安全保证措施
405
第五节
消防措施
419
第六节
CI管理措施
420
第七节
降低成本措施
428
第八节
季节性施工措施
443
第九章
附表、附图
455
第一节
附表
455
第二节
附图
461

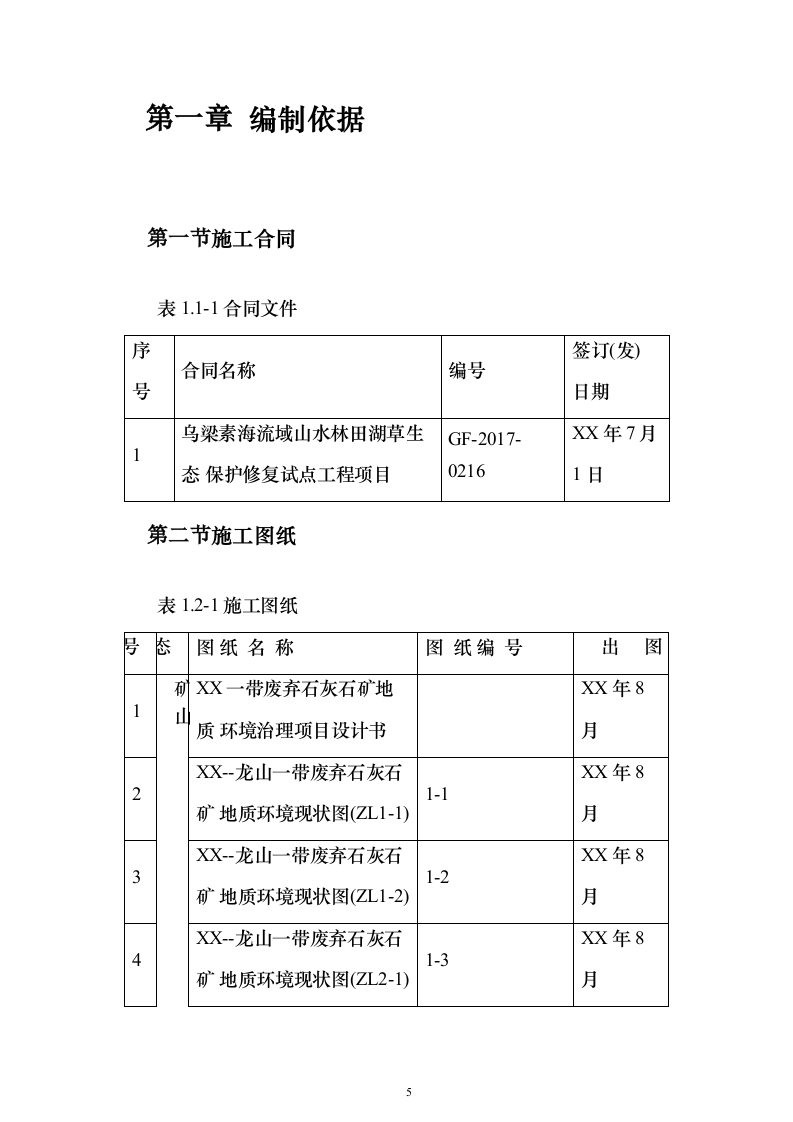

编制依据
施工合同
表1.1-1合同文件
序号
合同名称
编号
签订(发) 日期
1
乌梁素海流域山水林田湖草生态 保护修复试点工程项目
GF-2017-0216
XX年7月 1 日
施工图纸

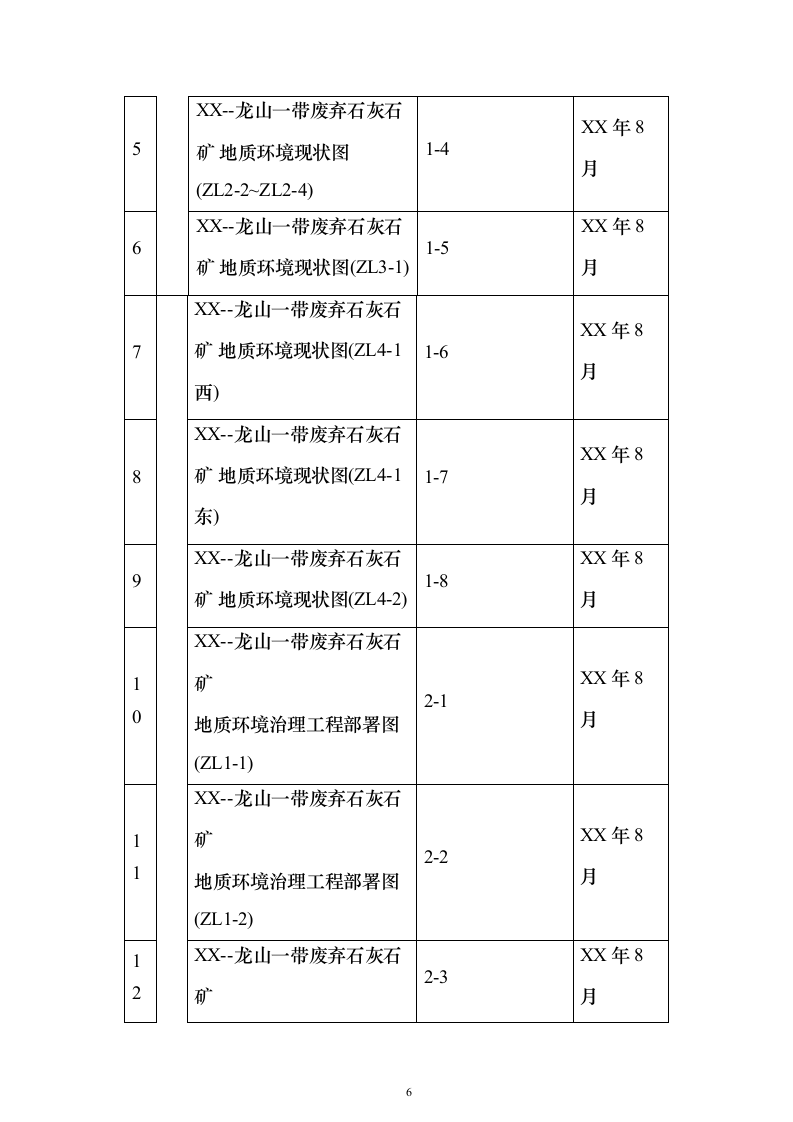

表1.2-1施工图纸
序 号
业 态
图 纸 名 称
图 纸 编 号
图
出
1
矿 山
XX一带废弃石灰石矿地质 环境治理项目设计书
XX年8月
2
XX--龙山一带废弃石灰石矿 地质环境现状图(ZL1-1)
1-1
XX年8月
3
XX--龙山一带废弃石灰石矿 地质环境现状图(ZL1-2)
1-2
XX年8月
4
XX--龙山一带废弃石灰石矿 地质环境现状图(ZL2-1)
1-3
XX年8月
5
XX--龙山一带废弃石灰石矿 地质环境现状图
(ZL2-2~ZL2-4)
1-4
XX年8月
6
XX--龙山一带废弃石灰石矿 地质环境现状图(ZL3-1)
1-5
XX年8月
7
XX--龙山一带废弃石灰石矿 地质环境现状图(ZL4-1西)
1-6
XX年8月
8
XX--龙山一带废弃石灰石矿 地质环境现状图(ZL4-1东)
1-7
XX年8月
9
XX--龙山一带废弃石灰石矿 地质环境现状图(ZL4-2)
1-8
XX年8月
10
XX--龙山一带废弃石灰石矿
地质环境治理工程部署图
(ZL1-1)
2-1
XX年8月
11
XX--龙山一带废弃石灰石矿
地质环境治理工程部署图
(ZL1-2)
2-2
XX年8月
12
XX--龙山一带废弃石灰石矿
地质环境治理工程部署图
(ZL2-1)
2-3
XX年8月
13
XX--龙山一带废弃石灰石矿
地质环境治理工程部署图
(ZL2-2~ZL2-4)
2-4
XX年8月
14
XX--龙山一带废弃石灰石矿
地质环境治理工程部署图
(ZL3-1)
2-5
XX年8月
15
XX--龙山一带废弃石灰石矿
地质环境治理工程部署图
(ZL4-1西)
2-6
XX年8月
16
XX--龙山一带废弃石灰石矿
地质环境治理工程部署图
(ZL4-1东)
2-7
XX年8月
17
XX--龙山一带废弃石灰石矿
地质环境治理工程部署图
(ZL4-2)
2-8
XX年8月
18

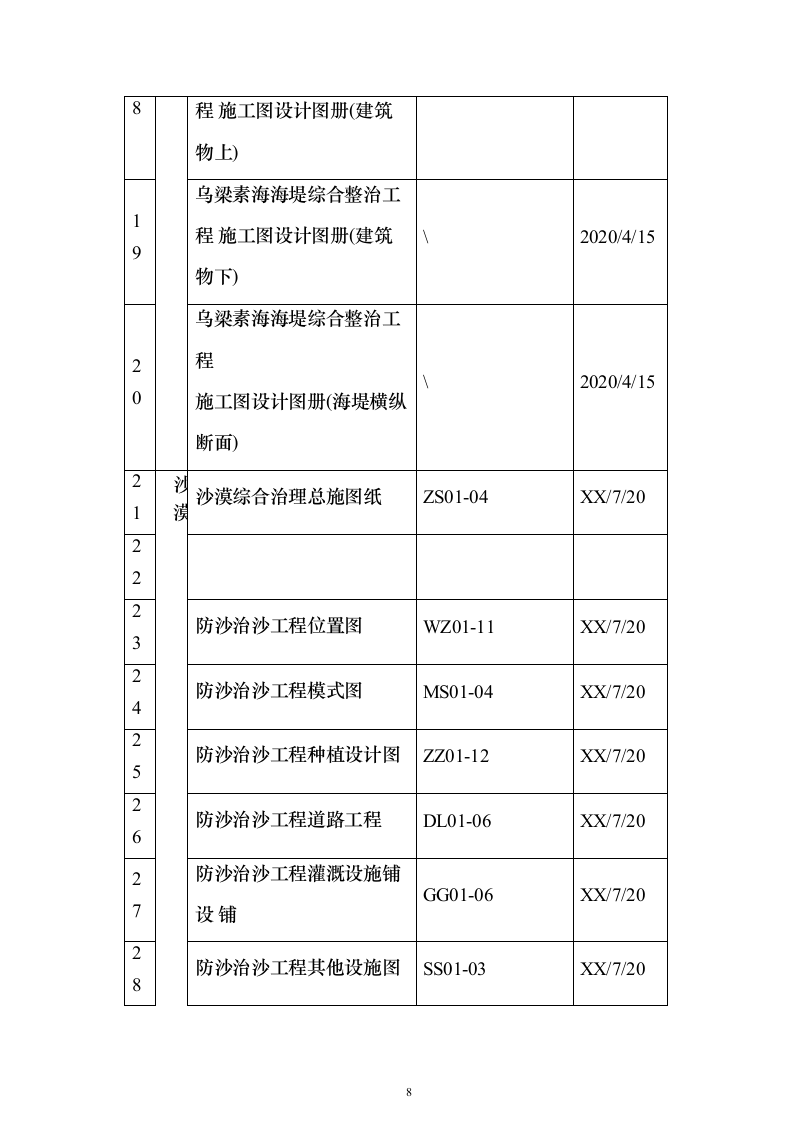

海 堤 路
乌梁素海海堤综合整治工程 施工图设计图册(建筑物上)
\
2020/4/15
19
乌梁素海海堤综合整治工程 施工图设计图册(建筑物下)
\
2020/4/15
20
乌梁素海海堤综合整治工程
施工图设计图册(海堤横纵
断面)
\
2020/4/15
21
沙 漠
沙漠综合治理总施图纸
ZS01-04
XX/7/20
22
23
防沙治沙工程位置图
WZ01-11
XX/7/20
24
防沙治沙工程模式图
MS01-04
XX/7/20
25
防沙治沙工程种植设计图
ZZ01-12
XX/7/20
26
防沙治沙工程道路工程
DL01-06
XX/7/20
27
防沙治沙工程灌溉设施铺设 铺
GG01-06
XX/7/20
28
防沙治沙工程其他设施图
SS01-03
XX/7/20
29
生态修复工程位置图
WZ01-09
XX/7/20
30
生态修复工程种植设计图
ZZ01-10
XX/7/20
31
泵站初设成果图纸-电气
给水-初-A-01-电 -01~02
XX/7/24
32
18平米泵房设计
给水-初-B-01-电 -01~04
XX/7/24
33
给水-初-C-01-电 -01~03
XX/7/24
34
泵站初设成果图纸-给排水
给水-初-B-02-水 -01~18
XX/7/24
35
给水-初-B-03-水 -01~05
XX/7/24
36
泵站初设成果图纸-建筑
给水-初-B-02-建 -01~06
XX/7/24
37
给水-初-B-03-建 -01~06
XX/7/24
38
给水-初-B-04-建 -01~06
XX/7/24
39
给水-初-B-05-建 -01~04
XX/7/24
40
给水-初-B-06-建 -01
XX/7/24
41
泵站初设成果图纸-结构
给水-初-B-02-结 -01~07
XX/7/24
42
给水-初-B-03-结 -01~05
XX/7/24
43
给水-初-B-04-结 -01~03
XX/7/24
44
给水-初-B-05-结 -01~04
XX/7/24
45
泵站初设成果图纸-暖通
给水-初-B-02-暖 -01~04
XX/7/24
46
泵站初设成果图纸-取水头 部
给水-初-B-01-水 工-01~28
XX/7/24
47
泵站初设成果图纸-管线
给水-初-C-01-水 工-01~62
XX/7/24
48
泵站初设成果图纸-水池
给水-初-C-02-水 工-01~09
XX/7/24
49
生态项目区1#防火通道
SI-SVII
XX/7/16
50
生态项目区2#防火通道
SI-SVII
XX/8/1
51
生态项目区3#防火通道
SI-SVII
XX/7/30
52
10KV配电工程
PW-YKBZ-XX-01~50
XX/11/14
主要规范、规程、标准

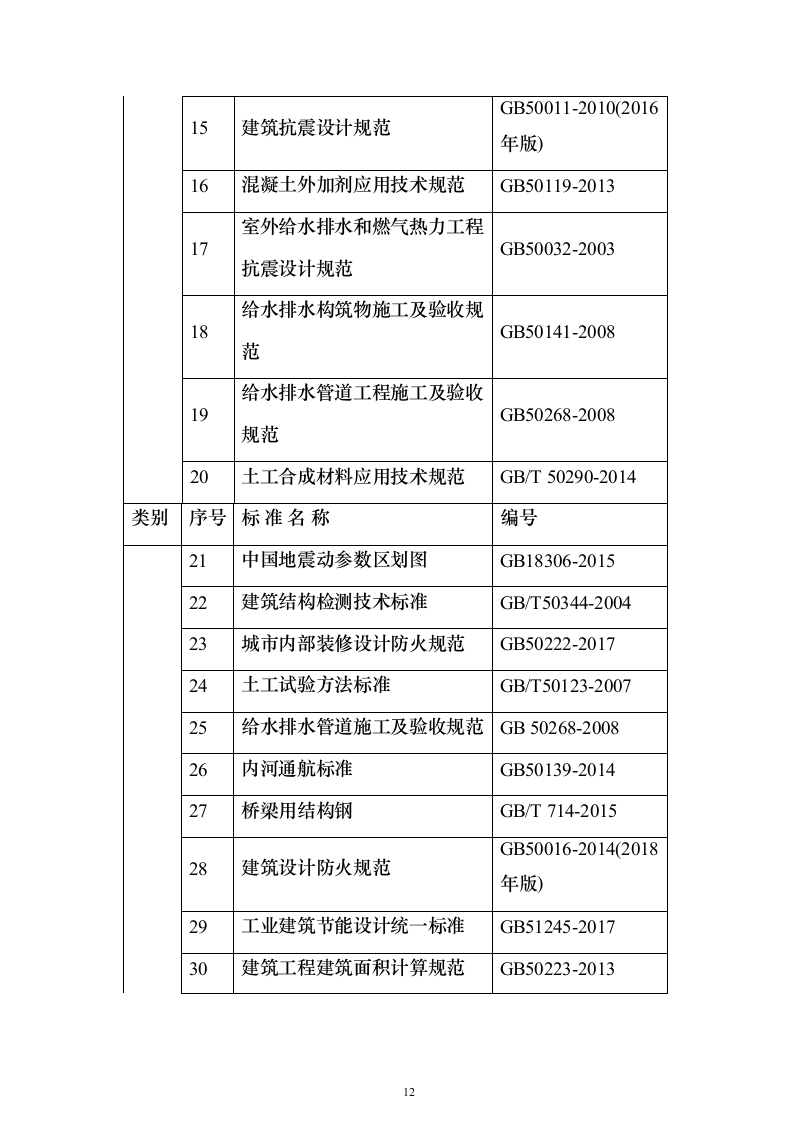

表1.3-1规范、规程、标准
类别
序号
标 准 名 称
编号
国标 (GB)
1
造林技术规程
GB/T15776-2016
2
防沙治沙技术规范
GBT21141-2007
3
节水灌溉技术规范
GB /T50363-2018
4
地表水环境质量标准
GB3838-2002
类别
序号
标 准 名 称
编号
5
民用建筑工程室内环境污染控 制规范
GB50325-2010(2013
版 )
6
屋面工程技术规范
GB50355-2012
7
建筑结构可靠性设计统一标准
GB50068-2018
8
工程结构可靠性设计统一标准
GB50153-2008
9
工业建筑防腐蚀设计标准
GB/T50046-2018
10
建筑地基基础设计规范
GB50007-2011
11
混凝土结构设计规范
GB50010-2010(2015
年版)
12
砌体结构设计规范
GB5003-2011
13
建筑结构荷载规范
GB50009-2012
14
给水排水工程构筑物结构设计 规范
GB50069-2002
15
建筑抗震设计规范
GB50011-2010(2016
年版)
16
混凝土外加剂应用技术规范
GB50119-2013
17
室外给水排水和燃气热力工程 抗震设计规范
GB50032-2003
18
给水排水构筑物施工及验收规 范
GB50141-2008
19
给水排水管道工程施工及验收 规范
GB50268-2008
20
土工合成材料应用技术规范
GB/T 50290-2014
类别
序号
标 准 名 称
编号
21
中国地震动参数区划图
GB18306-2015
22
建筑结构检测技术标准
GB/T50344-2004
23
城市内部装修设计防火规范
GB50222-2017
24
土工试验方法标准
GB/T50123-2007
25
给水排水管道施工及验收规范
GB 50268-2008
26
内河通航标准
GB50139-2014
27
桥梁用结构钢
GB/T 714-2015
28
建筑设计防火规范
GB50016-2014(2018
年版)
29
工业建筑节能设计统一标准
GB51245-2017
30
建筑工程建筑面积计算规范
GB50223-2013
31
建筑工程抗震设防分类标准
GB50223-2008
32
防洪标准
GB50201-2014
33
生活饮用水标准
GB5749-2006
34
堤防工程设计规范
GB50286-2013
公路
1
公路工程技术标准
JTG B01-2014
2
公路桥涵设计通用规范
JTG D60-2015
3
公路钢筋混凝土及预应力混凝 土桥涵设计规范
JTG 3362-2018
4
公路圬工桥涵设计规范
JTG D61-2005
5
公路桥涵地基与基础设计规范
JTG D63-2007
6
公路桥涵施工技术规范
JTG/T F50-2011
7
公路桥梁抗震设计细则
JTG/T B02-01-2008
类别
序号
标 准 名 称
编号
桥梁 JTJ
、
JTG
8
公路桥梁抗风设计规范
JTG/T 3360-01-2018
9
公路工程抗震规范
JTG B02-2013
10
公路工程水文勘测设计规范
JTG C30-2015
11
公路交通安全设施设计细则
JTG/T D81-2017
12
公路涵洞设计细则
JTGT D65-40-2007
13
公路工程地质勘察规范
JTG C20-2011
14
公路钢结构桥梁设计规范
JTG D64-2015
15
公路工程无机结合料稳定材料 试验规程
JTG E51-2009
16
公路工程质量检验评定标准
JTGF 80/1-2017
17
公路工程施工安全技术规范
JTGF 90-2015
中国
工程
建设
标准
化协
会
CECS
1
城镇供水长距离输水管(渠)道 工程技术规程
CECS 193:2005
2
给水排水工程埋地钢管管道结 构设计规程
CECS 141:2002
3
给水排水工程钢筋混凝土水池 结构设计规程
CECS138:2002
行业 DLCJT
1
水电水利工程土工试验规程
DL/T5355-2006
2
水电水利工程施工测量规范
DL/T 5173—2012
3
水电水利工程土工试验规程
DL/T5356-2006
4
碾压式土石坝施工规范
DL/T5129-2013
5
给水涂塑复合钢管
CJT 120-2016
类别
序号
标 准 名 称
编号
6
水电水利工程天然建筑材料勘 察规程
DL/T5388-2007
7
建筑地基处理技术规范
JGJ79-2012
8
建筑变形测量规范
JGJ8-2016
9
水利水电工程施工测量规范
SL52-2015

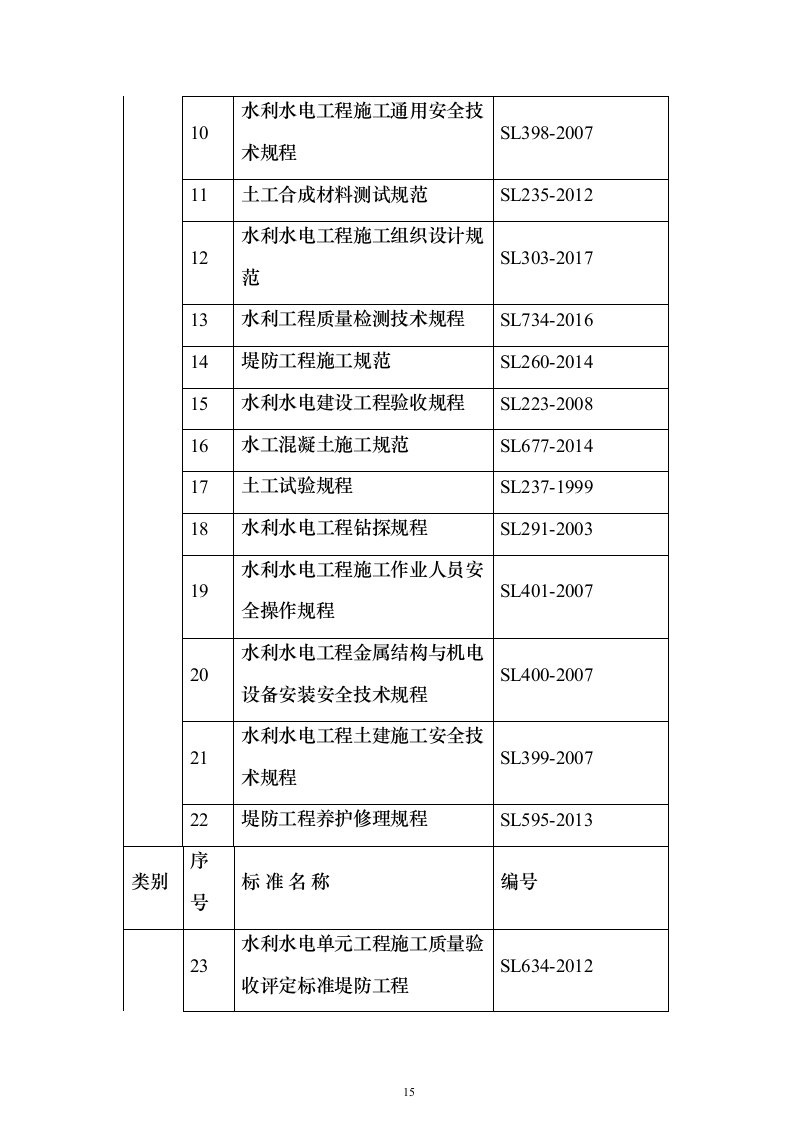

10
水利水电工程施工通用安全技 术规程
SL398-2007
11
土工合成材料测试规范
SL235-2012
12
水利水电工程施工组织设计规 范
SL303-2017
13
水利工程质量检测技术规程
SL734-2016
14
堤防工程施工规范
SL260-2014
15
水利水电建设工程验收规程
SL223-2008
16
水工混凝土施工规范
SL677-2014
17
土工试验规程
SL237-1999
18
水利水电工程钻探规程
SL291-2003
19
水利水电工程施工作业人员安 全操作规程
SL401-2007
20
水利水电工程金属结构与机电 设备安装安全技术规程
SL400-2007
21
水利水电工程土建施工安全技 术规程
SL399-2007
22
堤防工程养护修理规程
SL595-2013
类别
序号
标 准 名 称
编号
23
水利水电单元工程施工质量验 收评定标准堤防工程
SL634-2012
24
水利水电工程施工质量检测与
评定规程(附条文说明)
SL176-2007
内蒙 地方 标准
1
内蒙古自治区主要造林树种苗 木标准
蒙Q/LY1-84
2
内蒙古自治区造林技术规程
DB15/T 389-2003
3
梭梭、肉苁蓉规范化生产技术标 准操作规程
阿拉善盟
4
肉苁蓉种植技术规程
DB15/T 599-2013
5
流动沙丘沙障设置技术规范
DB/T535-2013
6
《梭梭育苗技术规程》
DB15/T 689-2014
7
《园林绿化工程施工及验收规 范》
(CJJ82-2012)
8
《给水排水构筑物工程施工及 验收规范》
(GB50141-2008)
9
《给水排水管道工程施工及验 收规范》
(GB50268-2008)
10
《造林技术规程》
(GB/T15776-2016)
11
《主要造林树种苗木质量分级》
(GB6000-1999)
12
《育苗技术规程》
(GB/T6001-1985)
13
《内蒙古自治区造林技术规程》
(DB15/T389-2003)
14
《内蒙古自治区主要造林树种 苗木标准》
(蒙Q/LY1-84)
类别
序号
标 准 名 称
编号
15
《飞播造林技术规程》
(GB/T15162-2005)
16
《林木种子质量分级》
(GB7908-1999)
17
《飞机播种治沙技术要求》
(LY/T1186-1996)
18
《防沙治沙技术规范》
(GB/T21141-2007)
19
《人工造林质量评价与指标》
(LY/T1844-2009)
20
《林业植物产地检疫技术规程》
(LY/T1829-2009)
21
《全国森林火险区划分等级》
(LY/T1063-2008)
22
《森林火灾扑救技术规程》
(LY/T1679-2006)
23
《国家林业和草原局调查规划
设计院编制的《乌拉特前旗乌拉
山南北麓林业生态修复建设项
目作业设计说明书》
应用的主要图集
表1.4-1主要应用图集
类 别
序 号
图 集 名 称
编 号
国家
1
室外给水管道附属构筑物
标准图集号05S502
2
柔性接口给水支管道支墩标
标准图集号10S505
3
钢梯
标准图集号15J401
4
圆形钢筋混凝土蓄水池
标准图集号04S803
5
室外工程
标准图集号12J003
6
围墙大门
标准图集号15J001
7
开窗机
标准图集号 06CJ06-1
应用的主要法规
表1.5-1主要应用法律、法规
类别
序 号
法 规 名 称
编 号
国家
1
中华人民共和国环境保护法
2 0 1 5 年 1 月
2
中华人民共和国水土保持法
2 0 1 0 年 1 2 月
3
中华人民共和国森林法
1998年修订
4
中华人民共和国森林法实施条例
2000年
5
中华人民共和国防沙治沙法
2002年1月
其它
表1.6-1文件
序号
名 称
编号
1
《巴彦淖尔市乌兰布和沙漠综合治理规划》
2018年
2
《乌兰布和沙漠综合治理工程建设项目可行性研 究报告》
2018年
3
《乌梁素海流域山水林田湖草生态保护修复试点 工程实施方案》
2018年
4
《乌兰布和沙漠综合治理工程建设项目灌溉供水
工程岩土工程勘察》 (详细勘察报告)
5
国务院关于进一步加强防沙治沙工作的决定
国 发 (2005) 2 9 号
6
地质勘察资料
7
质量管理体系文件
GBT28001
8
环境管理体系文件
GBT24001
9
职业健康安全管理体系文件
GBT28001
工程概况
工程基本情况和各参建方基本情况
序 号
项 目
内 容
1
工程名称
乌梁素海流域山水林田湖草生态保护修复试点工程
2
工程地址
内蒙古巴彦淖尔市
3
建设单位
4
管理公司
5
勘察单位
6
设计单位
7
监理公司
8
施工总包
9
施工主要 分包
10
合同范围
本项目红线范围内的工程包括(电力工程、灌溉引 水工程、道路工程、营造林工程、接种工程等附属
设施工程) ;乌梁素海海堤综合整治工程主要是对
旧海堤进行加高培厚,同时对穿越海堤的汇入口
、
涵洞、桥梁进行配套建设。
11
投资性质
国有
12
合同工期
XX年 5 月 14 日 至 2 0 2 2 年 1 2 月 3 1 日。
13
合同质量 目标
工程交工验收的质量评定:合格, 竣工验收的质量评定:优良
表2.1-1
工程建设地点特征
2.2.1工程建设地点概况
乌梁素海位于内蒙古自治区巴彦淖尔市乌拉特前旗境内,位于东经108°11~109°54′,北纬40°28′~41°16′,地处河套灌区的最东端,东靠乌拉山西侧,是黄河改道而形成的河迹洼地湖。湖区呈半月型,南北长35~40km,东西宽5~10km,水域面积293km2,
平均水深约1m,最大水深4m,素有“塞外明珠”之美誉。
乌兰布和沙漠位于内蒙古西部,地处贺兰山-狼山生态屏障之间,成为西沙东移的主通道、中转区,成为乌兰布和沙漠下风口广大地区沙尘暴的直接源头,对黄河、乌梁素海流域、河套平原农业区乃至华北平原北部地区构成直接的风沙危害和威胁。治理好乌兰布和沙漠,可以将贺兰山、狼山连接起来,形成一道完整的“贺-乌-狼生态屏障”,不仅能缓解该沙漠周边地区的沙害,更对下风口广大地区的生态环境起到关键性的保护作用,对构筑国家“北方防沙带”生态安全屏障具有重要的战略意义。
2.2.2区域环境特征
2.2.2.1地形地貌
乌梁素海位于黄河以北的河套断陷盆地东端的河套灌区及乌梁素海浅拗陷区,北部为阴山断块隆起,东南为乌拉山断块隆起或隐伏隆起,湖区为最低洼地带。
2.2.2.2气候条件
黄河内蒙古河段地处大陆腹部,地势较高,离海洋远,冬季暖湿气流难以到达,大部分时间为蒙古冷高压所控制。气候干旱少雨,温度低且年内温差大,呈现温带大陆性气候特征。
受寒潮入侵的影响,内蒙古河段日平均气温一般在11月中旬开始转负,次年3月份气温回升,一般在3月上旬开始气温转正,整个冬季长约150天~170天。
内蒙古河段冬季严寒,年极端最低气温可达-30.7℃~-36.3℃,1月份为最冷,月平均气温在-8.9℃~-12.8℃。初冬春末气温降、升最为剧烈,相邻月份气温相差可达7℃以上,增加了凌期预报难度。
本流域属于温带大陆性季风气候。其特征值为:春季干燥多风,夏季温热短促,秋季凉爽,冬季严寒而漫长。据乌拉特前旗气象站实测资料统计,多年平均气温7.3℃,历年最高气温为37.7℃(1961年7月6日),历年最低气温为-30.7℃(1971年1月26日)。该地区一年四季干旱少雨,降水时空分布不均匀,多年平均降水量214mm,汛期6~9月降水量占全年降水量的80%左右,最大降水量359.4mm,最小降水量74.9mm,多年平均日照时数为3320小时,日照时间较长,多年平均蒸发量为2372.2mm。本地区气候干燥多风,多年平均风速为3.10m/s,历年最大风速20.3m/s,多年平均最大风速为16.50m/s,汛期6~9月份多年最大风速平均为13.90m/s,多西北风,多年平均
无霜期为152d,沙尘暴日数为8天。
2.2.3地块环境特征
2.2.3.1区域地质稳定性评价
拟建工程项目所处大地构造属于华北地台至阿拉善台隆区,次级构造单元属吉兰泰断陷区。吉兰泰断陷属继承性的断陷盆地,由北东至南西向展布,其西北界由迭部格斯山东麓大断裂控制、东界由贺兰山西缘深断裂控制,断陷基底岩系为上、下阿拉善群,盖层为白垩系(K)、古近系(E)、古近系(N),其上被第四系湖积、冲洪积层及乌兰布和沙漠覆盖,盆地形成于燕山晚期,主要下降期为喜马拉雅旋回,下降幅度大,仅吉兰泰盐湖附近新生界地层厚2000~3000m,局部可达4000~5000m,湖盆中产岩盐和芒硝。迭部格斯山东麓大断裂分布于迭部格斯山东南麓,呈北东-南西向展布,全长约200km,为山原分界线。北西盘为华力西晚期花岗岩及下白垩统、渐新统等地层,南东盘则被第四系地层覆盖。该断裂在沿其走向及倾向上呈波状分布,该断裂为逆冲性质。贺兰山西缘深断裂呈北东向15~20°方向展布于贺兰山西缘,向南延入宁夏境内,断裂形成于中元古代,成为鄂尔多斯西缘坳陷盆地的西缘边界,西侧以白垩系为基底,以中更新统砾石为盖层,断层性质属逆冲断层。拟建公路工程距离断裂均较远,断裂对工程无影响。
海堤堤基地层为第四系全新统冲积层(Q4al)。西海坝岩性主要有②1单元壤土、②2单元粘土、②3单元粉质粘土,②4单元砂壤土,②5单元粉砂,②6单元细砂。单层厚度一般0.7~10.0m。②6单元细砂呈连续均匀分布。西侧海堤堤身填土主要为粉质粘土、粘土和壤土,且在水平方向上连续分布,厚度在1.2~3.6m,堤身顶宽度不等,一般在4~8m之间,坡面大部分不完整,坡度较陡。
坝体填土干密度pd=1.31~1.66g/cm3,壤土的粘粒含量在13.0%~28.0%之间。堤身土多为中密状态。渗透系数=8.82×10-5cm/s~2.38×10-9cm/s,属弱透水至极微透水性,具有较好的防渗性。东侧海堤堤身填土主要为粘土、粉质粘和壤土,且在水平方向上连续分布,厚度在0.8~2.6m,堤身顶宽度不等,一般在4~6m
之间,坡面较完整,坡度较缓。坝体填土干密度pd=1.62
1.77g/cm3,壤土的粘粒含量在19.0%~29.0%之间。堤身土为中密至密实状态。渗透系数=2.61×10-5cm/s~8.27×10-7cm/s,属弱透水至极微透水性,具有较好的防渗性。海堤局部分布有砂壤土的地段,由于水流冲刷和侧向侵蚀较强烈,加之冻融破坏,坝坡边坡形成0.6~1.10m的陡坎,出现坍塌现象。各单元岩土地基承载力建议值:②1单元壤土f0=130Pa;②2单元粘土f0=150Pa;乌梁素海海堤综合整治工程初步设计报告巴彦淖尔市河套水利水电勘察设计有限公司5②3单元粉质粘土f0=140Pa;②4单元砂壤土f0=150Pa;②5单元粉砂f0=130Pa;②6单元细砂f0=160Pa。海
堤基础地层为第四系全新统冲积层(Q4al)。土层发生流土变形的允许水力比降建议值(J允许),②4单元细砂,J允许=0.20;②5单元粉砂J允许=0.22;②3单元砂壤土,J允许=0.30。根据2001年发布1:4000000《中国地震动参数区划图》(GB18306-2001),本区地震动峰值加速度为0.20g,地震动反应谱特征周期为0.40s,相当于地震基本烈度VI度区。
1、土壤
治理区所在区域地带性土壤类型为棕钙土,多分布于治理区沟谷内或山坡处,土壤质地为轻壤质、砂壤质,有效土层厚度10~40cm。成土母质机械风化的岩屑为主,质地为轻粗骨土,土壤自然肥力较差
,
有机质含量约1.34%,全氮含量0.1%,全磷含量0.07%,呈弱碱性,属养分含量较低的土层。治理区土壤见图2-1
图2-1棕钙土治理前原始地貌
2、植被
治理区植被属典型的温带大陆性半干旱的低中山区,以旱生类植物为主,植被类型为山地草原植被。野生植被有冷蒿、马齿蒿、针茅、狗尾草、猪毛蒿、沙兰刺头、丁羽菊、披针叶黄花、甘草等,灌丛高10~60cm,草本高5~15cm,覆盖度达20%左右。治理区植被见图2-2
、
2-3。
图2-2、2-3治理区内植被治理前原始地貌
2.3.4地形地貌
治理区位于内蒙古高原的中西部,总体地形北高南低,东高西低,海拔高程1082.67~1455m,最低点位于1号治理区ZL1-2的西中部
地区,最高点位于4号治理区ZL4-1的东南部,相对高差约20~175m,可划分为低中山区和丘陵区两种地貌类型。治理区内地貌类型分布见图2-5。
图例低中山区丘朦区冲洪积平原冲期积平原治理区地图界线
图2-5治理区地貌类型分布图
1、低中山区
(1)低中山:分布于治理区内大部分地区,地形起伏较大,坡面一般较陡,天然坡角为30°左右,相对高差20~30m,地层岩性多为奥陶系中下统微晶灰岩、白云质灰岩,基岩裸露,山脊呈尖脊状植被稀少,覆盖率低。
(2)沟谷:1号、2号治理区内沟谷呈“U”形,地形宽缓,自东向南纵坡降为20~22.57%,沟谷两侧分布大量冲沟,呈树枝状。4号治理区内沟谷及山间冲沟呈“V”字型,近东西向展布,宽度较窄,切割深度20~30m,自东向南纵坡降为22.92~24.77%。沟谷谷底被第四系全新统冲洪积砂土覆盖,厚度约1.0~10.0m,地表植被稀少,覆盖率低(见图2-4~2-9)。
图2-4、2-5ZL1区低中山和宽缓沟谷治理前原始地貌
图2-6、2-7ZL2区北部低中山和沟谷治理前原始地貌
图2-8、2-9ZL4区低中山和沟谷治理前原始地貌
2、丘陵区
(1)丘陵
主要分布于2号治理区和4号治理区的南部地区,地形呈波状起伏。海拔标高一般在1100~1170m之间,丘陵顶部呈长脊状或浑圆状,天然坡角10~15°,切割不明显。表层岩性主要为残坡积砂土。图
2-10。
图2-10丘陵治理前原始地貌
(2)沟谷:2号和4号治理区内沟谷呈“U”形,地形宽缓,自东向南纵坡降为16.1-20%,沟谷谷底被第四系全新统冲洪积砂土覆盖,厚度多大于10m,地表植被稀少,覆盖率低。
2.2.3.2水文特征
黄河及奈伦湖是拟建工程项目区最大的地表水,其中黄河自南向北从项目区东部流过,流经磴口县境内全长52公里,多年平均径流量315亿立方米,磴口县水指标为4.32亿立方米,是该区从事农牧林业生产最有价值的水利资源。水质好,可适当发展井灌林业,其上的黄河三盛公水利枢纽工程建在磴口县南侧,黄灌区水位平均在1053.6米,高于套区及沙区相当一部分地方,具备引黄自流灌溉的条件。奈伦湖是拟建工程项目区重要的地表水,拟建公路即围绕奈伦湖周边展布。奈伦湖地处乌兰布和沙漠边缘与黄河的交界处,曾经是凌汛期黄河在乌兰布和沙漠中的分洪区;该湖属新开发的半天然、半人工湖,2012年在原有湖区基础上新建引黄渠6.2km,围堤27.7km,并建设34km长的环湖公路,形成奈伦湖国家级湿地公园,奈伦湖湖水面积220平方千米,湖水面高程约1055m,湖水深0.5~5m,
局部5~15m。
2.2.3.3地震烈度
根据《中国地震动参数区划图》(GB18306-2015)附录C及《公路工程抗震规范》—2013),拟建公路工程场地地震动峰值加速度值为0.20g,对应抗震设防烈度为VⅢ度,地震动反应谱特征周期为0.40s。
主要工程量
表2.3-1矿山治理项目工程量统计表
序 号
工程名称
工程数量
备注
1
大坝沟
西治理
区
机械清危
100.00 m3
人工清危
2300.00 m
清理废渣
616872.00m³
回填采坑
616872.00m³
坡面平整
60238.00m³
挡墙
173.00 m
排水渠
259.00m
电线杠护坡基础
72.00m³
撒播草籽
19.68h m
2
公忽洞 治理区
清运废渣
1697331.00m³
回填采坑
1467316.00m³
垫坡边坡
177837.00 m³
清除危岩体
3420.00m³
石方平整
8997.00m³
平硐口封堵
403.00m
覆土
89475.00m
土方平整
26843.00m³
撒播草籽
95.55h m²
3
公沙公
路治理
区
沟岸整形
56261.00 m
废土石堆清理、清运
919093.00m³
沟道边坡、废土石堆 整形
775225.00m³
土方平整、整平
397277.00m³
覆土工程
138875.00 m3
土方工程
206299.83m³
石方工程
143004.00m
撒播草籽
163.48 h m
4
十四公
里治理
区
表土收集
13936.13m
覆土工程
13936.13m
清运回填
17920.00 m³
岩质削坡
59799.72 m³
整平工程
23226.87 m³
5
水泉沟 治理区
土方工程
334668.50m³
石方工程
511867.55 m³
种草
36.05 h m
6
乌尔图
沟治理
区
土方工程
443210.88m³
石方工程
891218.37m³
砌体工程
82.00 m³
植物工程
42.21h m²
7
大佘太 治理区
剥离表土(土方工
程 )
11197.00 m³
削放坡(土方工程)
56226.00m³
回填(土方工程)
1217112.94m³
整平(土方工程)
677246.10 m³
整形(土方工程)
35398.00m
废石堆整形(土方工
程 )
132467.00m³
拆除(土方工程)
4174.00 m³
清运(土方工程)
23559.00m³
尾砂集中堆放(土方
工程)
50963.10m³
尾砂堆整形(土方工
程 )
63601.00m
覆土(土方工程)
415908.60m³
回填(石方工程)
528177.36m³
整平(石方工程)
117277.70 m³
整形(石方工程)
56498.00m³
碎石覆盖(石方工
程 )
12072.00m
清运(石方工程)
134436.90 m³
机械清危
8759.00m³
拆除
65042.40m³
撒播草籽
227.51h m²
8
刁人沟 矿 山 、 绿化
废弃建筑拆除
189.60m
废弃建筑清运
189.60m
固废清运
13200.00m
坑底挖方工程
33596.00 m³
植物工程土方
74228.00 m³
栽植五角枫
1093株
变为樟子 松
栽植金叶榆
580株
栽植圆冠榆
1227株
67颗变为 垂柳
栽植山杏
3 7 0 株
栽植山桃
6 8 9 株
栽植
XX海流域山水林田湖草生态保护修复试点工程施工组织总设计方案549页(2024年修订版).docx
