35kV及以上输变电工程投标施工方案488P.docx

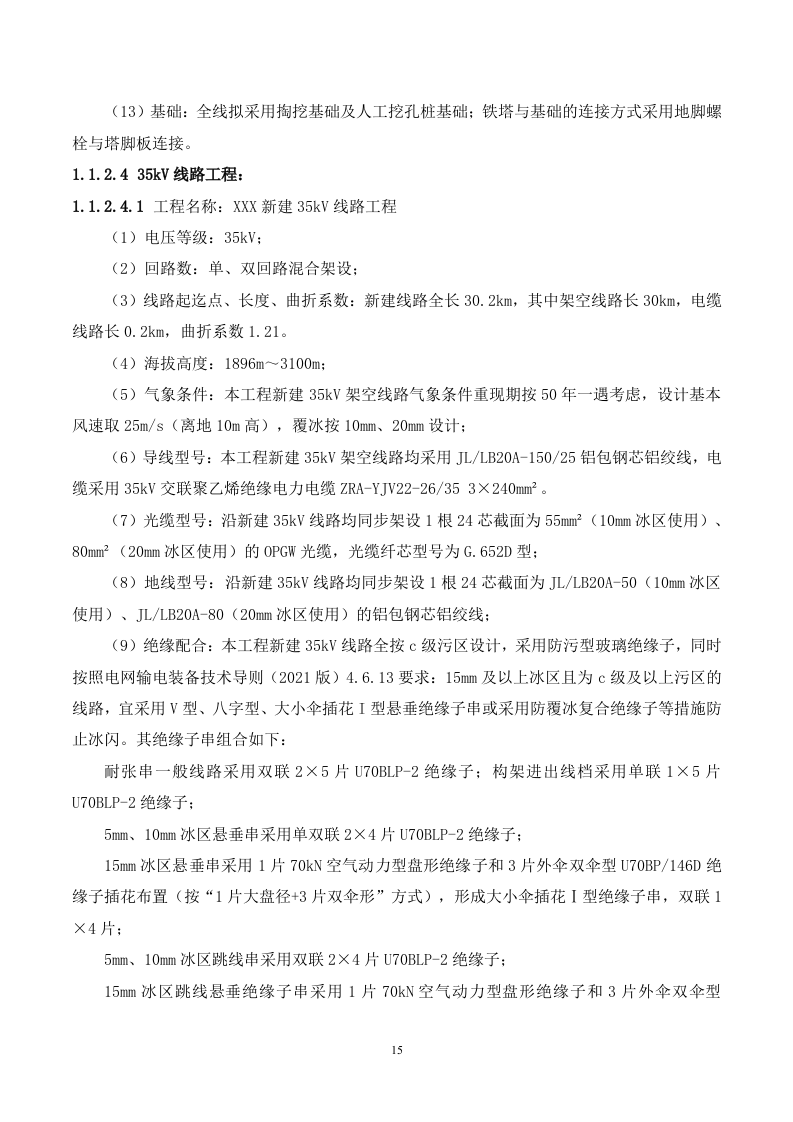

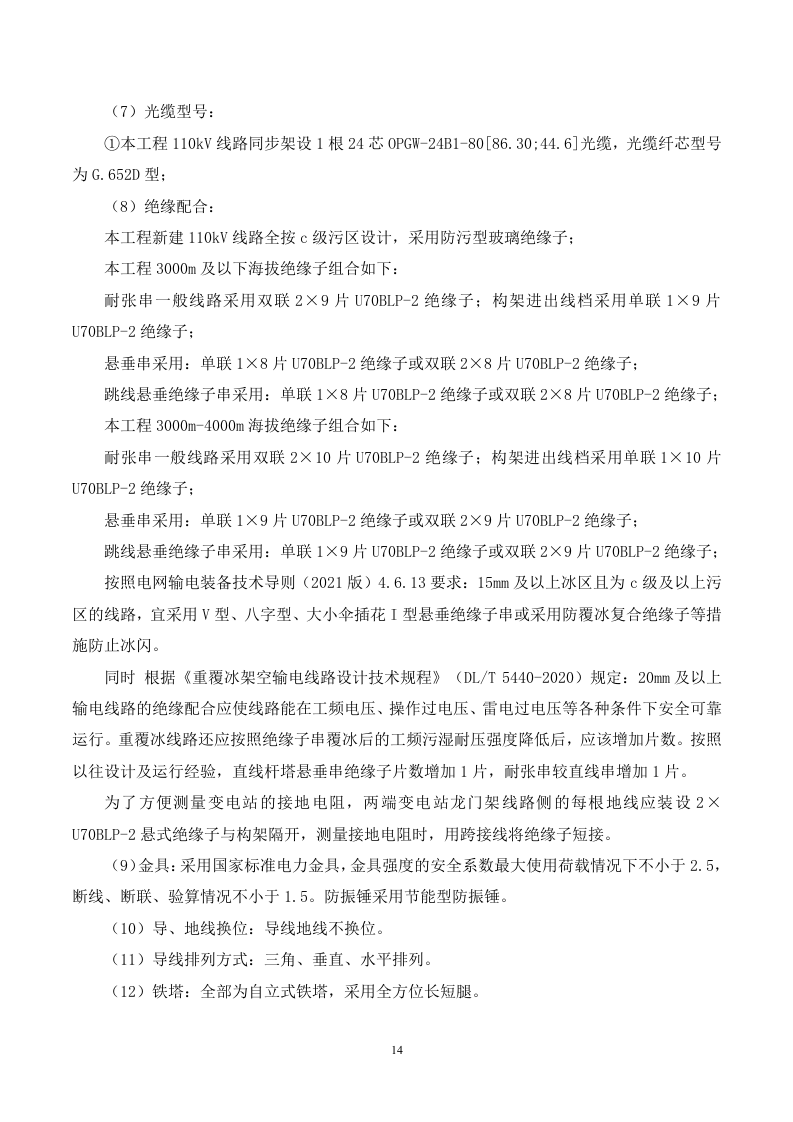

目 录 （一）施工方案 11 1 工程概况及特点 11 1. 1 工程概况 11 1. 1.1 工程简况 11 1.1.2 工程建设规模 12 1.1.3 工程招标范围 17 1.1.4 地质及地貌状况 18 1.1.5 交通情况 20 1.1.6 自然环境 21 1. 2 工程特点及影响施工的主要环节分析 21 1.3 施工关键技术要求 22 1.3.1 大件设备运输应注意的问题 22 1.3.2 现场吊装施工方案 23 1.3.3 电缆敷设 27 1.3.4 电缆防火封堵 28 1.3.5 接地系统安装 30 1.3.6 户外箱安装模块 32 1.3.7 屏、柜安装及二次接线 33 1.3.8 站用变压器安装 34 1.3.9 软导线安装 35 2 施工技术方案 36 2 .1 施工 准备 36 2.1.1 技术准备 37 2.1.2 施工队伍及管理人员准备 41 2.1.3 施工物资及机具准备 43 2.1.4 资金准备 50 2.1.5 生活设施准备 50 2 . 2 施工工序总体安排 51 2.2.1 变电部分施工工序总体安排 51 2.2.2 线路部分施工工序总体安排 56 2.3 架空输电线路工程主要工序施工方法 59 2.3.1 输电线路杆塔土建施工方案 59 2.3.2 架空线路工程施工方案 68 2.3.3 输电架空线路跨越施工方案 88 2.4 110kV/35kV变电 站建筑工程施工方案 99 2.4.1 施工测量 99 2.4.2 场地平整 101 2.4.3 土方工程 102 2.4.4 变电站生产、生活区建筑工程 103 2.5 110kV/35kV配电装置建筑工程 107 2.5.1垫层施工 107 2.5.2模板工程 107 2.5.3钢筋工程 108 2.5.4混凝土工程 108 2.5.5事故油池及沟道等地下设施 108 2.5.6升压站内道路工程 109 2.5.7围墙及大门 109 2.5.8场区室外给排水 111 2.6 110 kV /35kV 变电站其他主要分部分项工程 115 2.6.1 工程施工测量 115 2.6.2 土方工程 115 2.6.3 模板工程 116 2.6.4 钢筋工程 118 2.6.5 混凝土工程 121 2.6.6 砌体工程 124 2.6.7 装饰装修工程 126 2.6.8 屋面工程 129 2.6.9 室内给排水 130 2.6.10 采暖、通风及空调 133 2.6.11 电气照明工程 133 2.6.12 地下管线及其地上地下设施的加固措施 137 2.7 变电设备及安装工程施工方案 138 2.7.1 升压站设备安装流程及工作内容 138 2.7.2 电缆管敷设及电缆桥架安装施工方案 138 2.7.3 主变压器系统安装 144 2.7.4 110kV/35kV配电装置设备系统安装 149 2.7.5 高、低压盘、箱、柜安装施工方案 155 2.7.6 电力电缆及母线安装 158 2.7.7 主控及直流系统设备安装 161 2.7.8 弱电系统施工 163 2.7.9 蓄电池安装施工方案 163 2.7.10 GIS安装施工方案 165 2.7.11 电缆防火封堵施工方案 170 2.7.12 接地装置安装施工方案 173 2.7.13 电气设备试验程序及方法 176 2.7.14 调试方案 179 2.7.15 站区消防工程 188 2. 8 10kV架空线路工程主要工序施工方法 190 2.8.1 土石方工程施工方案 190 2.8.2 混凝土电杆组立工程施工方案 195 2.8.3 杆、塔拉线安装施工方法 206 2.8.4 导线展放施工方法 209 2.8.5 导线连接施工方法 212 2.8.6 导线紧线、画印、挂线施工方法 214 2.8.7 金具及附件连接施工方法 217 2. 9 专项施工方案 218 2.9.1 防止杆塔螺栓过紧控制措施 218 2.9.2 预偏基础的施工控制方案 220 2.9.3 跨越电力线路安全措施 222 2.9.4 雨季施工及防雷击措施 229 2.9.5 基坑防护方案 231 2.9.6 导线保护措施 233 2.9.7 地下管线及其地上地下设施的保护加固措施 235 2.9.8 现场吊装施工方案 240 2.9.9 大件运输施工方案 243 2.9.10 预防和控制森林火灾的措施 243 2.9.11 线路通道清理措施 245 2.9.12 跨越公路施工方案 248 2.9.13 泥水坑、流沙坑塔位基坑施工方案 250 2. 10 变电站投产保障措施 254 2.10.1 投产前的必备条件 254 2.10.2 投运的组织与分工 254 2.10.3 变电站投运的安全措施 255 2. 11 工程成本的控制措施 255 2.11.1 成本控制的方法 255 2.11.2 成本控制的具体内容 256 2.11.3 施工过程中的成本控制 257 3 工程 质量 管理及保证 措施 258 3. 1 质量标准及目标 258 3. 1.1 质量目标 258 3.1.2 质量目标的控制依据 258 3.2 工程质量控制原则 258 3.3 质量管理组织机构 259 3.4 质量管理工作的重点内容 260 3.5工程质量的控制程序 260 3.5.1项目质量管理程序 260 3.5.2工程质量控制程序 260 3.6 工程质量控制方法 262 3.7 质量控制措施 263 3.7.1 材料质量控制 263 3.7.2 设备的质量控制 265 3.7.3 施工阶段质量控制 266 3.7.4 安装调试阶段质量控制 269 3.7.5 各质量管理接口控制 270 3.8 技术标准和规程规范 271 3.9 消除质量通病的措施 272 3.9.1土建工程质量薄弱环节拟采取的措施 272 3.9.2 电气工程控制质量通病的措施 273 3.9.3 增强成品保护意识，防止二次污染 276 3.9.4 质量薄弱环节采取的技术措施 277 3.9.5工艺质量控制措施 278 3.10质量创优保证措施 282 3.10.1设备采购质量创优保证措施 282 3.10.2现场施工质量创优保证措施 283 3.10.3建筑、安装分项工程验收合格率达到100%质量创优保证措施 286 3.10.4建筑专业重点施工项目工艺质量创优保证措施 287 3.10.5电气专业重点施工项目工艺质量创优保证措施 293 3.11成品保护 300 3.11.1 成品保护种类 300 3.11.2 专项防护项目 300 3.11.3 成品保护措施 300 3.12 工程保修工作的管理措施和承诺 302 4 安全 文明施工管理及保证 措施 305 4. 1 安全文明施工管理目标 305 4. 2 安全管理机构及主要职责 305 4.2.1 成立安全生产委员会 305 4.2.2 项目安委会成员 305 4.2.3 项目安委会职责 306 4.2.4 项目部管理职责 306 4.2.5 岗位职责 307 4.2.6 建立完善安全管理制度 312 4. 3安全生产责任体系的建立 316 4.3.1 安全保证体系 317 4.3.2 安全生产监督体系 318 4.3.3 安全生产保证、监督体系网络图 319 4. 4安全管理措施 319 4.4.1 安全管理程序 319 4.4.2 组织措施 325 4.4.3 技术管理 326 4.4.4 重点环节管控措施 331 4.4.5 危险源辨识和风险评估及其控制措施 342 4.4.6 主要事故预防对策 348 4.4.7 职业健康管理 351 4.4.8 安全文明施工投入 352 4.4.9 应急准备及响应 355 4.4.10安全培训 357 4.5 文明施工措施 360 4.5.1 文明施工管理机构 360 4.5.2 现场文明施工要求 360 4.5.3 安全文明施工标准化建设 362 4.5.4 文明施工保证措施 364 4. 6 环境管理措施 365 4.6.1 粉尘控制措施 365 4.6.2 “三废”及固体废弃物的控制措施 365 4.6.3 噪声控制措施 365 4.6.4 食堂环境控制措施 366 4.6.5 防止饮用水污染措施 366 4.6.6 场地清理措施 366 4. 7 杜绝习惯性违章措施的措施 366 4. 8 重要施工方案和特殊施工工序的安全过程控制 372 4.8.1 土石方及基础施工安全过程控制 372 4.8.2 运输过程中施工安全过程控制 373 4.8.3 电缆管沟施工安全过程控制 374 4.8.4 电缆敷设施工安全过程控制 375 4.8.5 变电站施工危险点及安全过程控制 376 4.8.6 杆塔组立施工安全过程控制 383 4.8.7 架线施工安全过程控制 384 4.8.8 防火、防爆措施 385 4.8.9 雨季施工措施 385 4.8.10 防暑降温施工措施 385 4.8.11 风季安全施工措施 386 4.8.12 防洪和安全度汛措施 386 4. 9 应急准备及响应方案 387 4.9.1 应急预案与应急预演 387 4.9.2 应急资源 387 4.9.3 紧急联络与救护体制 387 4. 10 主要事故预防对策 387 4. 11 危险点的辩识和预防控制措施 390 4. 12 起重作业吊索具安全使用要求 391 4. 13 水土保持措施 394 4. 14 节能减排施工技术措施 396 4. 15 绿色施工主要施工方案 397 4. 1 6 对基本农田、生态园区的环境保护 措施 398 5 工期进度计划及保证措施 403 5.1 编制原则 403 5.2 工期规划及要求 403 5.2.1 工期规划 403 5.2.2 工期要求 404 5.3 里程碑节点控制计划 405 5.3.1 变电站工程施工关键施工项目工期计划 405 5.3.2 110kV/35kV输电线路工程关键施工项目工期计划 405 5.3.3 10kV配电线路工程关键施工项目工期计划： 406 5.4 施工进度计划分析及保证措施 406 5.4.1 施工进度计划关键工序风险分析 406 5.4.2 施工进度计划关键工序控制措施 407 5.5 工程进度控制的保证措施 411 5.5.1 组织措施 411 5.5.2 技术措施 411 5.5.3 经济措施 412 5.5.4 管理措施 412 6 调试、运行方案 413 6.1 本工程调试、运维实施要点 413 6.1.1 变电站及对应线路启动调试管理工作 413 6.1.2 试运行的总体要求 413 6.2 调试、试运行计划 414 7 附表一：拟投入本项目的主要施工设备表 415 8 附表二：拟配备本项目的试验和检测仪器设备表 418 9 附表三：劳动力计划表 421 （ 二 ）项目管理要点 423 1 管理目标 423 2 合同管理要点 425 2.1 合同管理目标 425 2.2 合同管理内容 425 2.3 合同管理措施 426 3 资源管理要点 427 3.1 设备材料（物资）管理 427 3.2 机械设备管理 428 3.3 人力资源管理 433 3.4 资金管理 435 4 质量控制要点 437 4. 1 质量目标 437 4.2 项目质量控制的工作内容 437 4.3 质量管理体系 438 4.4 设计阶段质量控制措施 439 4.5 施工阶段质量控制措施 440 5 进度控制要点 444 5.1 计划编制 444 5.2 制定合理的计划控制流程 446 5.3 实行多级计划控制 446 5.4 进度控制措施 447 6 费用估算及控制要点 448 6.1 设计费用管理范围及控制要点 448 6.2 设备、物资采购费用管理范围及控制要点 451 6.3 施工费用、成本管理范围及控制要点 451 6.4 未可预见费管理范围 454 6.5 项目费用管理计划及措施 455 7 安全管理要点 456 8 职业健康管理要点 457 8.1 项目职业健康安全管理目标 457 8.2 危害识别和风险评估及其控制方法 458 8.3 个人防护用品使用计划 461 8.4 项目HSE培训计划 463 8.5 项目HSE规章制度和操作规程 464 8.6 事故事件报告、调查、和处理管理规定 465 9 环境管理要点 466 9.1 环境保护目标 466 9.2 加强施工管理、严格保护环境 467 9.3 环境保护目的 468 9.4 环境保护的措施 468 10 沟通和协调管理要点 470 10.1 协调工作中存在的问题 470 10.2 协调工作的管理 471 10.3 协调工作的相关措施 474 10.4 项目协调管理实施措施 475 11 财务管理要点 476 11.1 施工前期的财务管理措施 476 11.2 施工阶段的财务管理措施 477 11.3 项目竣工阶段的财务管理措施 477 12 风险管理要点 478 13 文件及信息管理要点 479 13.1 文件管理 479 13.2 信息管理 482 14 报告制度 488 （一）施工方案 1 工程概况 及特点 1. 1 工程 概况 1. 1.1 工程简况 1.1.1.1 工程名称：XXX 输变电工程 ； 1.1.1.2 建设地点： XXX； 1.1.1.3 招标人： XXX； 1.1.1.4 资金来源： 政府补助及企业自筹 ； 1.1.1.5 电压等级： 110kV/ 35kV/10kV ； 1.1.1.6 变电容量： （1）110kVXX施工变： 2×50MVA ； （2）35kVXX施工变： 2×10MVA； 1.1.1.7 线路长度： 1.110kV线路工程： （1） XXX 新建110kV线路工程 ： 线路全长 37 km,采用单回路架设 ； （2） XXX 新建110kV 线路工程 ： 线路全长 35.0 km,采用单回路架设 ； 2.35kV线路工程： （ 1 ） XXX新建 35kV线路工程：新建线路全长30.2km，其中架空线路长30km，电缆线路长0.2km， 采用单双回路架设； （ 2 ） XXX新建35kV线路工程：新建线路全长29.6km，其中架空线路长29.5km，电缆线路长0.1km， 采用单回路架设； 3. 10kV线路 工程 ： （1）10kVXXXI回线：新建10kV线路长35.46km,其中主线长29.70km，支线长5.76km； （2）10kVXXXII回线：新建10kV线路长20.27km； （3）10kVXXXIII回线：新建10kV线路长15.48km； 1.1.1.8 承包方式：施工、采购专业承包； 1.1.1.9 计划工期： 本项目电力工程计划施工期 8 个月 ； 1.1.1.10 施工质量目标： 符合国家和行业现行相关质量验收标准的要求，确保工程通过相关部门一次性验收合格并通电 投运； 1.1.1.11 安全目标： 杜绝人身死亡事故、杜绝人身重伤事故 ； 1.1.1.12 文明施工目标： 按照《基建安全管理业务指导书》的要求和标准布置施工现场的文明施工设施，创造良好和规范的安全文明施工环境。满足电网公司标准设计和典型造价、绿色电网建设行动指南要求 ； 1.1.1.13 进度目标： 坚持以“工程进度服从质量”为原则，在保证质量的基础上，确保按照审定的计划工期安排开、竣工，施工过程中根据需要适时调整施工进度，积极采取相应措施，按时完成工程阶段性里程碑进度计划和验收投运工作。 严格按照《基建工程项目进度管理规定》相关要求执行 ； 1.1.1.14 环保目标： 变电站工程： 杜绝环境污染事件；环保处罚事件为零；不发生施工周围居民环境投诉事件；员工普遍树立资源节约意识。施工及生活用水节约5%；施工现场制定并严格执行废水、废气、噪声控制措施。 线路工程： 确保在工程建设中针对施工环境和自然条件，制定建设过程中的全方位环保措施，并报经审批后在施工全过程中认真贯彻落实，保证做到不给运行留下任何因施工造成的环境后遗证，不因施工原因造成水土流失，保证做到沿线居民满意、当地政府满意、项目业主满意。 1.1.2 工程建设规模 本工程新建110 kV 施工变1座、新建35 kV 施工变1座。 1.1.2.1 110kVXXX施工变 ： （1） 电压等级：110 / 35 / 10kV； （2） 主变压器： 110kV施工变 终期规模为 2 × 50 MVA，本期 一次建成 。采用三相 三绕组 有载调压变压器，额定电压为 115±8×1.25%/37±2×2.5%/10.5kV ； （3） 110kV接线：110kV配电装置采用 单母线分段 接线，110kV终期出线 2 回，本期 出线1回，电气备用1回 ； （4） 35 kV接线： 35 kV配电装置 本期 采用单母线接线方式 ，终期 采用单母线分段接线方式。每台主变 均 配置 2 回出线，最终共 4 回出线，本期出线 1 回 ，电气备用1回，本期只设置一段母线 ； （5） 10kV接线：10kV配电装置采用单母线分段接线方式。每台主变 均 配置 5 回出线，最终共 10 回出线，本期出线 3 回 ，电气备用1回，土建备用6回 ； （6） 中性点的接地方式 ：110kV采用不死接地方式，35kV采用不接地方式，10kV采用可投切小电阻接地方式，小电阻阻值为16欧姆，接地变按420kVA考虑 。 1.1.2.2 35kV XXX 施工变： （1）电压等级：35/10kV； （2）主变压器： 35kV施工变 终期规模为2×10MVA，本期一次建成。采用三相两绕组有载调压变压器，额定电压为35±3×2.5%/10.5kV； （3）35kV接线：35kV配电装置采用单母线接线，35kV出线终期2回出线，本期一次建成； （4）10kV接线：10kV配电装置采用单母线分段接线方式。每台主变均配置4回出线，最终共8回出线，本期出线2回，电气备用2回，土建备用4回； （5）中性点的接地方式：35kV采用不接地方式，10kV采用可投切小电阻接地方式，小电阻阻值为16欧姆，接地变按420kVA考虑。 1.1.2.2.3 110kV线路工程： （1）工程名称： XXX 新建110kV线路工程； （ 2 ）电压等级： 110 kV； （ 3 ）回路数： 单回路 架设； （ 4 ）线路起迄点、长度、曲折系数： 起于 XXX 220kV升压站，迄于 110kV XXX 施工变 110kV进线构架， 线路全长： 37 km,采用单回路架设 ；曲折系数1.09。 （5）海拔高度:2196m～3396m； 气象条件：本工程设计基本风速取25m/s（离地10m高），覆冰按50年一遇考虑：按10 mm、 15mm、20mm设计； （6）导线型号： 本工程新建110kV架空线路： 10mm覆冰区选择JL/LB20A- 240 / 30铝包钢芯铝绞线 ； 15、 20mm覆冰区选择 JL/LB20A- 240 / 30铝包钢芯铝绞线。 （7）光缆型号： ①本工程110kV线路同步架设1 根 24 芯 OPGW-24B1-80[86.30;44.6] 光缆，光缆纤芯型号为G.652D型； （8）绝缘配合： 本工程新建110kV线路全按c级污区设计，采用防污型玻璃绝缘子； 本工程3000m及以下海拔绝缘子组合如下： 耐张串一般线路采用双联2×9片U70BLP-2绝缘子；构架进出线档采用单联1×9片U70BLP-2绝缘子； 悬垂串采用：单联1×8片U70BLP-2绝缘子或双联2×8片U70BLP-2绝缘子； 跳线悬垂绝缘子串采用：单联1×8片U70BLP-2绝缘子或双联2×8片U70BLP-2绝缘子； 本工程3000m-4000m海拔绝缘子组合如下： 耐张串一般线路采用双联2×10片U70BLP-2绝缘子；构架进出线档采用单联1×10片U70BLP-2绝缘子； 悬垂串采用：单联1×9片U70BLP-2绝缘子或双联2×9片U70BLP-2绝缘子； 跳线悬垂绝缘子串采用：单联1×9片U70BLP-2绝缘子或双联2×9片U70BLP-2绝缘子； 按照电网输电装备技术导则（2021版）4.6.13要求：15mm及以上冰区且为c级及以上污区的线路，宜采用V型、八字型、大小伞插花I型悬垂绝缘子串或采用防覆冰复合绝缘子等措施防止冰闪。 同时 根据《重覆冰架空输电线路设计技术规程》（DL/T 5440-2020）规定：20mm及以上输电线路的绝缘配合应使线路能在工频电压、操作过电压、雷电过电压等各种条件下安全可靠运行。重覆冰线路还应按照绝缘子串覆冰后的工频污湿耐压强度降低后，应该增加片数。按照以往设计及运行经验，直线杆塔悬垂串绝缘子片数增加1片，耐张串较直线串增加1片。 为了方便测量变电站的接地电阻，两端变电站龙门架线路侧的每根地线应装设2×U 7 0BLP-2悬式绝缘子与构架隔开，测量接地电阻时，用跨接线将绝缘子短接。 （9）金具：采用国家标准电力金具，金具强度的安全系数最大使用荷载情况下不小于2.5，断线、断联、验算情况不小于1.5。防振锤采用节能型防振锤。 （10）导、地线换位：导线地线不换位。 （11）导线排列方式：三角、垂直、水平排列。 （12）铁塔：全部为自立式铁塔，采用全方位长短腿。 （13）基础：全线拟采用掏挖基础及人工挖孔桩基础；铁塔与基础的连接方式采用地脚螺栓与塔脚板连接。 1.1.2.4 35kV线路工程： 1.1.2.4.1 工程名称：XXX新建35kV线路工程 （ 1 ）电压等级： 35 kV； （ 2 ）回路数： 单、 双 回路 混合 架设； （ 3 ）线路起迄点、长度、曲折系数： 新建线路全长30.2km，其中架空线路长30km，电缆线路长0.2km，曲折系数1.21。 （ 4 ） 海拔高度：1896m～3100m； （ 5 ） 气象条件： 本工程新建35kV架空线路气象条件重现期按50年一遇考虑，设计基本风速取25m/s（离地10m高），覆冰按10 mm、 20 mm 设计； （ 6 ）导线型号： 本工程新建35kV架空线路均采用JL/LB20A-150/25铝包钢芯铝绞线， 电缆采用35kV交联聚乙烯绝缘电力电缆ZRA-YJV 22 -26/35 3×240mm² 。 （ 7 ）光缆型号： 沿新建35kV线路均同步架设1根24芯截面 为 55mm²（10mm冰区使用）、80mm²（20mm冰区使用）的 OPGW光缆，光缆纤芯型号为G.652D型 ； （ 8 ）地线型号： 沿新建35kV线路均同步架设1根24芯截面 为 JL/LB20A-50（10mm冰区使用）、JL/LB20A-80（20mm冰区使用）的铝包钢芯铝绞线； （ 9 ）绝缘配合： 本工程新建35kV线路全按c级污区设计，采用防污型玻璃绝缘子，同时按照电网输电装备技术导则（2021版）4.6.13要求：15mm及以上冰区且为c级及以上污区的线路，宜采用V型、八字型、大小伞插花I型悬垂绝缘子串或采用防覆冰复合绝缘子等措施防止冰闪。其绝缘子串组合如下： 耐张串一般线路采用双联2×5片U70BLP-2绝缘子；构架进出线档采用单联1×5片U70BLP-2绝缘子； 5mm、10mm冰区悬垂串采用单双联2×4片U70BLP-2绝缘子； 15mm冰区悬垂串采用1片70kN空气动力型盘形绝缘子和3片外伞双伞型U70BP/146D绝缘子插花布置（按“1片大盘径+3片双伞形”方式），形成大小伞插花Ⅰ型绝缘子串，双联1×4片； 5mm、10mm冰区跳线串采用双联2×4片U70BLP-2绝缘子； 15mm冰区跳线悬垂绝缘子串采用1片70kN空气动力型盘形绝缘子和3片外伞双伞型U70BP/146D绝缘子插花布置（按“1片大盘径+3片双伞形”方式），形成大小伞插花Ⅰ型绝缘子串，双联1×4片。 （10）金具 采用国家标准电力金具，金具强度的安全系数最大使用荷载情况下不小于2.5，断线、断联、验算情况不小于1.5。防振锤采用节能型防振锤。 （11）导、地线换位：导线地线不换位。 （12）导线排列方式：三角排列。 （13）铁塔：全部为自立式铁塔，采用全方位长短腿。 （14）基础：全线拟采用掏挖基础及人工挖孔桩基础；铁塔与基础的连接方式采用地脚螺栓与塔脚板连接。 1.1.2.4.2 XXX新建35kV线路工程 （1）电压等级：35kV； （2）回路数：单回路架设； （3）线路起迄点、长度、曲折系数：新建线路全长29.6km，其中架空线路长29.5km，电缆线路长0.1km，曲折系数1.09。 （ 4 ） 海拔高度：2590m～3407m； （ 5 ） 气象条件： 本工程新建35kV架空线路气象条件重现期按50年一遇考虑，设计基本风速取25m/s（离地10m高），覆冰按10mm、20mm设计； （ 6 ）导线型号： 本工程新建35kV架空线路均采用JL/LB20A-240/30铝包钢芯铝绞线， 电缆采用35kV交联聚乙烯绝缘电力电缆ZRA-YJV 22 -26/35 3×400mm² 。 （ 7 ）光缆型号： 沿新建35kV线路均同步架设1根24芯截面 为 80mm²的 OPGW光缆，光缆纤芯型号为G.652D型 ； （ 8 ）地线型号： 沿新建35kV线路均同步架设1根24芯截面 为 JL/LB20A-80的铝包钢芯铝绞线； （ 9 ）绝缘配合： 本工程新建35kV线路全按c级污区设计，采用防污型玻璃绝缘子，同时按照电网输电装备技术导则（2021版）4.6.13要求：15mm及以上冰区且为c级及以上污区的线路，宜采用V型、八字型、大小伞插花I型悬垂绝缘子串或采用防覆冰复合绝缘子等措施防止冰闪。其绝缘子串组合如下： 耐张串一般线路采用双联2×5片U70BLP-2绝缘子；构架进出线档采用单联1×5片U70BLP-2绝缘子； 5mm、10mm冰区悬垂串采用单双联2×4片U70BLP-2绝缘子； 15mm冰区悬垂串采用1片70kN空气动力型盘形绝缘子和3片外伞双伞型U70BP/146D绝缘子插花布置（按“1片大盘径+3片双伞形”方式），形成大小伞插花Ⅰ型绝缘子串，双联1×4片； 5mm、10mm冰区跳线串采用双联2×4片U70BLP-2绝缘子； 15mm冰区跳线悬垂绝缘子串采用1片70kN空气动力型盘形绝缘子和3片外伞双伞型U70BP/146D绝缘子插花布置（按“1片大盘径+3片双伞形”方式），形成大小伞插花Ⅰ型绝缘子串，双联1×4片。 （10）金具 采用国家标准电力金具，金具强度的安全系数最大使用荷载情况下不小于2.5，断线、断联、验算情况不小于1.5。防振锤采用节能型防振锤。 （11）导、地线换位：导线地线不换位。 （12）导线排列方式：三角排列。 （13）铁塔：全部为自立式铁塔，采用全方位长短腿。 （14）基础：全线拟采用掏挖基础及人工挖孔桩基础；铁塔与基础的连接方式采用地脚螺栓与塔脚板连接。 1.1.2.3 10kV线路工程： （1）10kVXXXI回线，新建110kV变新建10kV线路I回供高速路NK1-NK24的施工用电，新建10kV线路长35.46km,其中主线长29.70km，支线长5.76km;在NK16处加1200kvar电容补偿装置，在NK24处加900kvar电容补偿装置。 （2）10kVXXXII回线，新建110kV变新建10kV线路II回供高速路ZK0-ZK16+325的施工用电，新建10kV线路长20.27km。 （3）10kVXXXIII回线，新建110kV变新建10kV线路III回供高速路ZK18+664-ZK29+990的施工用电，新建10kV线路长15.48km。 1.1.3 工程招标范围 （1）施工部分：110kV/35kV变电站建设、110kV、35kV及10kV电力主线架设施工（10kV电力主线待设计方案确定并经招标人同意实施后架设）、设备材料采购及安装调试、通电试运营期及缺陷责任期电力线维护、安全生产及保通、文明生产及环水保、征迁及补偿工作、竣工文件编制及配合发包人进行产权移交等工作。 （2）本工程临时施工用地征用及相关协调工作、规划手续、青苗补偿、障碍排除、修建临时道路等工作由承包人负责办理，费用包含在合同总价中，发包人不再另行支付，投标人在报价时予以考虑。临时用地范围包括但不限于：承包人项目驻地建设（办公区、生活区、民工驻地等）、设备停放场（含临时停放）、材料堆放场（含临时堆放）、临时用便道（便桥）等。 1.1.4 地质及地貌状况 1.1.4.1 变电站站址情况 110kVXXX施工变 ： 变电站站址位于XXX附近。站址为低山丘陵地貌,站区海拔标高约2625m左右,相对高差4～6m。地形坡度较平缓。地质条件较好。现有乡村道路与站址距离较远且存在高差，需新建进站道路约2千米，道路坡度平缓。 110kVXXX施工变 站址 地形地貌 35k V XXX 施工变 ： 变 电站站 站 址位于 XXX 附近，站址为低山丘陵地貌,站区海拔标高约2688-2695左右,相对高差约7m，地形坡度较平缓，地质条件较好。为确保变电所建设及运行期间设备、材料的顺利运输，需扩建原有土路，对其进行修缮拓展处理，以满足设备、材料进站及大件运输要求。 35kV XXX 施工变站址地形地貌 1.1.4.2 110kV线路工程情况 本工程新建线路沿线植被发育良好，主要为 松、杂木、低矮灌木以为主 。线路全线采用高塔跨越设计，仅仅塔基处进行砍伐，不需要砍伐线路通道。沿线林木情况以下照片所示： 1.1.4.3 35kV线路工程情况 本工程新建线路沿线植被发育良好，主要为 松、杂木、低矮灌木以为主 。线路全线采用高塔跨越设计，仅仅塔基处进行砍伐，不需要砍伐线路通道。 1.1.4.4 10kV线路工程情况 （1）沿线地形情况 新建10kV线路沿高速公路附近30m外架设，线地形均在山梁上行走，以山地地形为主，全线路地形山地占 3 0%、高山占 5 0%、丘陵占 2 0%。 （2）沿线地质情况 本工程线路沿线地质构造一般。线路沿线基岩岩性主要为砂岩、粉砂岩、泥岩、强风化状态。部分地段地表覆盖为亚粘土、砂土，硬塑状态，厚度多在0.00～1.00m。 （3）森林情况 本工程新建线路沿线森林覆盖率 较好 ，林木种类主要为 杂木 林，树高在 5 - 25 米之间；我公司方案采用高塔跨越，避开树林，对局部地段无法避让密林区需砍伐处理。 1.1.5 交通情况 1.1.5.1 变电站工程 110kVXXX施工变： 采用铁路＋公路联合运输的方案， 根据具体项目交通情况描述 。此运输路线途中没
