X市中区段及省道X线改线工程PPP项目技术标619页（2024年修订版）.docx

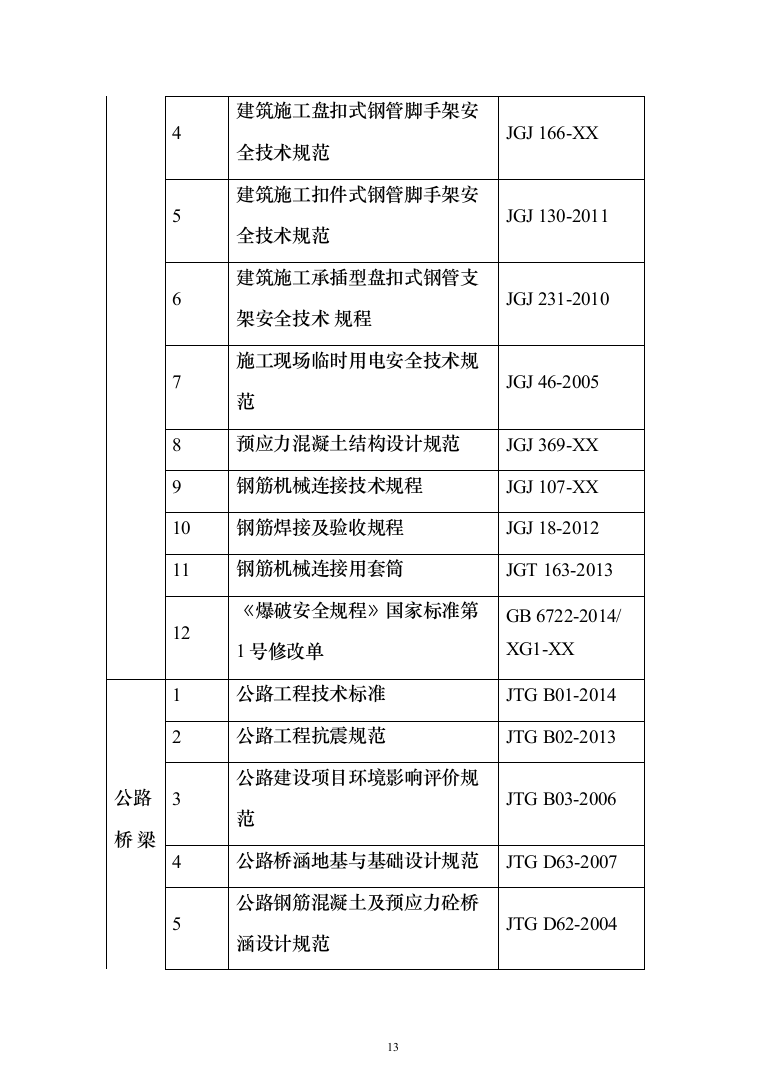

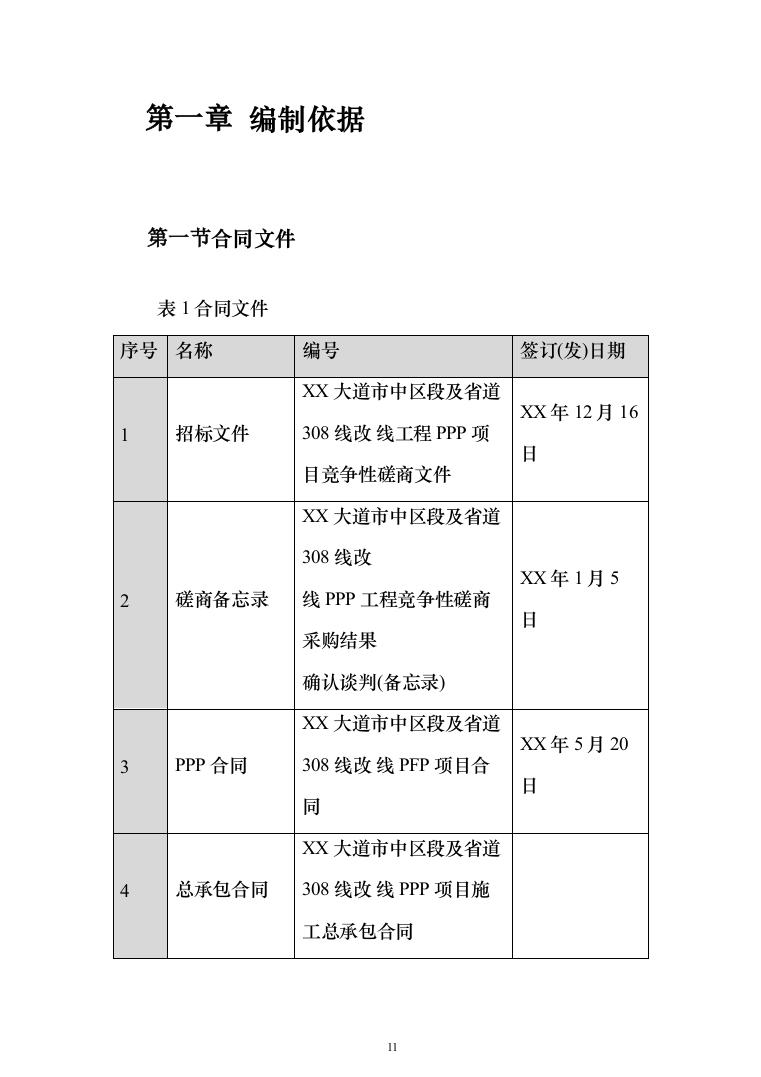

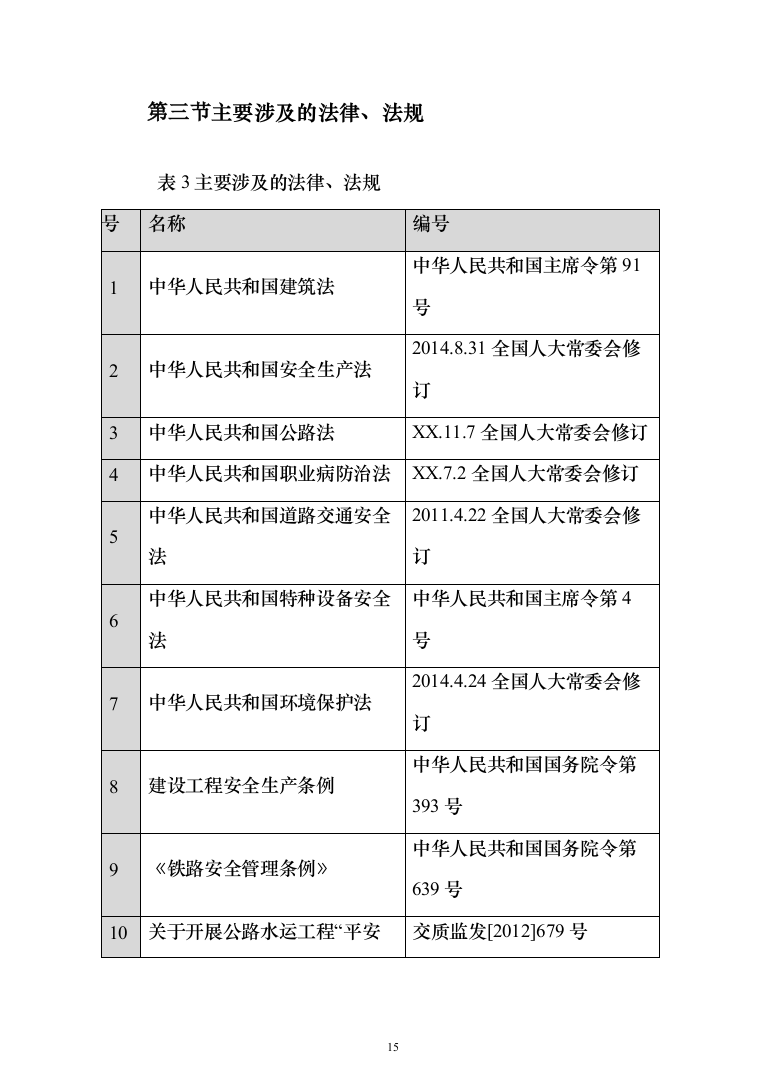

X市中区段及省道308线改线工程PPP项目技术标 目录 第一章 编制依据 11 第一节 合同文件 11 第二节 主要规范、规程、标准、图集 12 第三节 主要涉及的法律、法规 15 第四节 设计文件 16 第五节 其他依据 16 第二章 工程概况 17 第一节 工程基本情况和各参建方基本情况 17 第二节 工程简介 18 第一条 线路情况 18 第二条 设计概况 21 第三节 自然地理条件 49 第一条 地理位置及交通 49 第二条 地形、地貌 50 第三条 气象条件 51 第四条 地质岩性 52 第五条 地质构造 54 第六条 水文地质条件 56 第七条 不良地质现象及其处理措施 60 第四节 施工条件 62 第一条 工程周边环境 62 第二条 主要材料分布 64 第五节 主要工程数量统计 66 第六节 工程施工重点、难点分析及对策 68 第一条 项目特点 68 第二条 项目重难点对策 69 第三章 施工总体部署 72 第一节 项目管理目标 72 第一条 工期目标 72 第二条 质量目标 72 第三条 安全目标 73 第四条 成本目标 73 第五条 绿色施工目标 73 第六条 CI管理目标 74 第七条 科技目标 75 第二节 组织机构 75 第一条 组织机构图 75 第二条 岗位职责 76 第三节 施工总体安排 85 第一条 总体施工安排原则 85 第二条 施工区域划分及主要施工队配置 86 第三条 总体施工顺序 93 第四节 施工进度计划 112 第一条 总体进度计划说明 112 第二条 控制性阶段工期计划 112 第三条 进度计划图 115 第五节 资源配置 115 第一条 劳动力进场计划 115 第二条 主要材料进场计划 119 第三条 主要机械、设备进场计划 123 第四条 主要测量仪器进场计划 128 第五条 主要试验设备进场计划 129 第四章 施工总平面布置 132 第一节 布置原则 132 第二节 主要临建设置布置说明 133 第一条 项目驻地 133 第二条 辅助施工生产设施布置 135 第三条 施工临时用水 161 第四条 施工临时用电 161 第五条 网络通讯 162 第三节 总平面布置图 163 第五章 施工准备 163 第一节 设计文件复核 163 第二节 施工方案编制及论证计划 164 第三节 测量计划 167 第一条 施工准备阶段 167 第二条 施工测量阶段 168 第三条 竣工测量阶段 169 第四节 试验检测计划 170 第一条 试验计划 170 第二条 检测计划 173 第五节 首件/试验段计划 175 第六节 新技术推广计划 176 第七节 施工现场准备 178 第六章 主要施工技术方案 179 第一节 总体施工方案与技术措施 179 第一条 道路工程 179 第二条 桥梁工程 181 第三条 防护工程 182 第二节 测量工程 182 第一条 施测程序 182 第二条 控制网测设 183 第三条 桥涵施工控制测量 186 第四条 路基施工控制测量 191 第五条 路面施工测量 193 第六条 施测安全及仪器管理 195 第七条 测量资料管理 195 第三节 桥梁工程 196 第一条 总体施工方法 196 第二条 水中墩筑岛施工 200 第三条 桩基施工 207 第四条 承台施工 225 第五条 圆形墩柱施工 239 第六条 矩形墩柱施工 245 第七条 盖梁施工 253 第八条 T梁预制 257 第九条 架设T梁 268 第十条 上部结构现浇箱梁施工 272 第十一条 上部结构悬臂浇筑连续梁施工 299 第十二条 桥面系及附属工程施工 340 第四节 路基工程施工 343 第一条 工程概况 343 第二条 路基土石方 344 第三条 平面交叉工程 350 第四条 防护及排水工程 352 第五节 路面工程施工 363 第一条 工程概况 363 第二条 碎石垫层 363 第三条 底基层、基层 363 第四条 橡胶沥青应力吸收层 369 第五条 沥青路面层 374 第六条 中央分隔带施工 387 第六节 交安工程 388 第一条 波形防护栏施工 388 第二条 标志、标牌施工 390 第三条 路面标线施工 394 第四条 交通监控、照明 397 第五条 管线施工 399 第七节 绿化工程 401 第一条 中央分隔带绿化 401 第二条 填方坡脚绿化带绿化 406 第八节 涵洞工程 409 第一条 工程概况 409 第七章 绿色施工管理 423 第一节 绿色施工原则 423 第二节 绿色施工管理体系 423 第一条 组织机构 423 第二条 主要岗位职责 424 第三条 管理制度 426 第三节 主要控制指标 429 第一条 环境保护目标 429 第二条 减少对场地土壤环境的污染措施 432 第三条 防尘及防止遗撒等对大气的污染措施 432 第四条 防止施工噪音污染措施 434 第五条 防止水污染措施 435 第六条 资源及材料管理措施 436 第七条 人员健康 439 第四节 绿色施工管理目标 441 第五节 绿色施工实施措施 442 第一条 可周转装配式道路 442 第二条 作业人行通道 443 第三条 可周转悬挑式钢结构钢筋加工棚 444 第四条 盘扣式脚手架 445 第五条 钢筋直螺纹连接技术 446 第六条 临时办公和生活用房统一标准化 446 第六节 本工程拟采用新技术名录 447 第八章 主要管理措施 448 第一节 总承包管理措施 448 第一条 总承包管理原则 449 第二条 总承包管理三个层次 450 第三条 总承包管理办法 451 第四条 总承包的配合与协调措施 453 第二节 工期保证措施 458 第一条 工期保证体系 458 第二条 组织保证措施 460 第三条 管理保证措施 461 第四条 资源保证措施 464 第五条 后勤保证措施 466 第六条 技术保证措施 467 第七条 保证工期的应急措施 468 第三节 质量保证措施 472 第一条 质量保证体系 472 第二条 项目质量管理制度 473 第三条 建立健全质量责任制 481 第四条 加强工序管理 486 第五条 关键部位、重点部位质量控制措施 487 第六条 质量通病预防措施 506 第七条 创优策划 520 第八条 技术管理制度 535 第九条 新技术、新材料推广应用与管理 539 第十条 BIM 技术管理与应用 542 第十一条 安全生产管理组织机构 552 第十二条 安全管理制度 552 第十三条 安全保证措施 562 第十四条 施工现场安全管理 564 第十五条 安全管理保证措施 568 第十六条 消防、用电安全 584 第十七条 夏季施工 591 第十八条 雨季施工 592 第十九条 现场文明施工管理保证的措施 593 第二十条 文物保护保证措施 594 第二十一条 保通措施 594 第四节 应急措施 595 第一条 项目风险预测及防范措施 595 第二条 事故紧急应急预案 597 第三条 演习前施工人员的培训 603 第四条 应急响应 605 第五条 安全事故应急处理相关规定 605 编制依据 合同文件 表1合同文件 序号 名称 编号 签订(发)日期 1 招标文件 XX大道市中区段及省道308线改 线工程PPP项目竞争性磋商文件 XX年12月16日 2 磋商备忘录 XX大道市中区段及省道308线改 线PPP工程竞争性磋商采购结果 确认谈判(备忘录) XX年1月5日 3 PPP合同 XX大道市中区段及省道308线改 线PFP项目合同 XX年5月20日 4 总承包合同 XX大道市中区段及省道308线改 线PPP项目施工总承包合同 主要规范、规程、标准、图集 表2主要规范、规程、标准、图集 类别 序号 标准名称 编号 国家 1 工程测量规范 GB 50026-2007 2 架桥机安全规程 GB 26469-2011 3 钢结构工程施工质量验收规范 GB 50205-2001 4 钢结构设计规范 GB 50017-2003 5 混凝土结构工程施工规范 GB 50666-2011 6 土工试验方法标准 GB/T 50123-1999 7 混凝土结构工程施工质量验收规范 GB 50204-2015 8 大体积混凝土施工规范 GB 50496-2009 9 钢结构焊接规范 GB 50661-2011 10 建设工程施工现场供用电安全规范 GB 50194-2014 行业 1 混凝土泵送施工技术规程 JGJ/T 10-2011 2 建筑施工临时支撑结构技术规范 JGJ 300-2013 3 建筑施工模板安全技术规范 JGJ 162-2008 4 建筑施工盘扣式钢管脚手架安全技术规范 JGJ 166-XX 5 建筑施工扣件式钢管脚手架安全技术规范 JGJ 130-2011 6 建筑施工承插型盘扣式钢管支架安全技术 规程 JGJ 231-2010 7 施工现场临时用电安全技术规范 JGJ 46-2005 8 预应力混凝土结构设计规范 JGJ 369-XX 9 钢筋机械连接技术规程 JGJ 107-XX 10 钢筋焊接及验收规程 JGJ 18-2012 11 钢筋机械连接用套筒 JGT 163-2013 12 《爆破安全规程》国家标准第1号修改单 GB 6722-2014/ XG1-XX 公路桥 梁 1 公路工程技术标准 JTG B01-2014 2 公路工程抗震规范 JTG B02-2013 3 公路建设项目环境影响评价规范 JTG B03-2006 4 公路桥涵地基与基础设计规范 JTG D63-2007 5 公路钢筋混凝土及预应力砼桥涵设计规范 JTG D62-2004 6 公路桥涵施工技术规范 JTG/T F50-2011 7 公路路基施工技术规范 JTG F10-2006 8 公路路面基层施工技术细则 JTJ/T F20-2015 9 公路沥青路面施工技术规范 JTG F40-2004 10 公路交通安全设施施工技术规范 JTG F71-2006 11 公路工程质量检验评定标准 第一册 土建 工程 JTG F80/1-2004 12 公路工程基桩动测技术规程 JTG/T F81-01-2004 13 公路工程施工安全技术规范 JTG F90-2015 14 公路工程水泥混凝土试验规程 JTG E30-2005 15 公路工程沥青及沥青混合料试验规程 JTG E20-2011 16 公路工程集料试验规程 JTG E42-2005 17 公路土工试验规程 JTG E40-2007 18 公路工程无机结合料稳定材料试验规程 JTG E51-2009 19 公路路基路面现场测试规程 JTG E60-2008 20 公路排水设计规范 JTG/T D33-2012 主要涉及的法律、法规 表3主要涉及的法律、法规 序 号 名称 编号 1 中华人民共和国建筑法 中华人民共和国主席令第91号 2 中华人民共和国安全生产法 2014.8.31全国人大常委会修订 3 中华人民共和国公路法 XX.11.7全国人大常委会修订 4 中华人民共和国职业病防治法 XX.7.2全国人大常委会修订 5 中华人民共和国道路交通安全法 2011.4.22全国人大常委会修订 6 中华人民共和国特种设备安全法 中华人民共和国主席令第4号 7 中华人民共和国环境保护法 2014.4.24全国人大常委会修订 8 建设工程安全生产条例 中华人民共和国国务院令第393号 9 《铁路安全管理条例》 中华人民共和国国务院令第639号 10 关于开展公路水运工程“平安工地 ”考 核评价工作的通知 交质监发[2012]679号 11 铁路营业线施工安全管理办法 铁运[2012]280号 12 关于印发《成都铁路局营业线施工安全 管理实施细则(试行)》的通知 成铁施工[2014]598号 13 危险性较大的分部分项工程安全管理办 法 建质[2009]87号文件 设计文件 表4设计文件 序号 名称 日期 1 《峨眉至夹江联网畅通工程XX大道两阶段施工图设计文件》 2 《峨眉至夹江联网畅通工程XX大道施工图设计调整文件》 3 《省道308线改线工程两阶段施工图设计文件》 其他依据 表5其他依据 类别 序号 名称 编号 企业 1 中建一局集团公路工程施工组织设计编制指南 (公路工程) 企业 2 中建一局集团公司技术手册 企业 3 中建一局集团绿色施工技术推广名录 企业 4 中建一局西南公司CI管理办法 企业 5 中建一局施工现场标准化图册 工程概况 工程基本情况和各参建方基本情况 表6工程基本情况和各参建方基本情况 序号 项 目 内容 1 工程名称 XX大道市中区段及省道308线改线工程 2 工程地址 XX省乐山市市中区 3 建设单位 XX 4 管理公司 XX 5 勘察单位 XX 6 设计单位 XX 7 监理公司 XX 8 施工总包 XX 9 质量监督 XX 10 投资性质 PFP项 目 11 施工范围 路基工程、路面工程、桥梁工程、涵洞工程、交叉工程、 交通工程及沿线设施建设 12 合同工期 36个月 13 合同质量目标 交工验收质量要求达到合格，竣工验收达到优良，质量综 合评定达到90分及以上 工程简介 线路情况 (1)XX大道市中区段 乐(山)夹(江)大道(市中区段)作为省道215线大件过境公路共用段，起于市中区杨湾乡灵官村，跨青衣江后，与在建的峨眉至夹江联网畅通工程乐峨大道相接，呈T字交叉，全长3.1公里 (K0+000-K3+100)。 本项目设置桥梁2座，其中青衣江大桥全长959m,陶村中桥全长26m。 (2)省道308线改线工程 省道308线改线工程项目起于牟子镇杨湾附近(眉乐快速干道 K23+210),经龙头村跨岷江，经韩沟、青窝子山，在凉峰顶北侧采用分离式桥梁下穿成绵乐城际客专(该处铁路桥跨径32m×2,净空>10m),再经筒车坝、火地山、金竹湾，于张坝附近对接乐峨大道， 全长9.421公里。一级公路标准，路基宽度32米，双向六车道，沥青混凝土路面，设计时速80公里/小时。 本项目设置桥梁5座，其中漩水沱岷江特大桥桥梁全长1301m,通航等级为IV级，上部结构采用简支T梁、现浇箱梁、挂篮悬浇连续箱梁。除特大桥外，该路段还有：老龙村大桥长132m、下穿成绵乐铁路大桥长137m、筒车坝大桥长157m、火地山中桥长86m,其上部结构由25m预制T梁和30m现浇箱梁组成。另有平面交叉5处，涵洞20 道。 3 标准路幅宽度 32m,双向六车道 4 荷载等级 除XX大道市中区段左幅为大件荷载桥， 其余均为公路I级 5 安全设施 A级 6 设计洪水频率 路基、大、中、小桥1/100,特大桥1/300 设计概况 (一)桥梁工程 项目共设置桥梁7座，其中特大桥1座长1301m,大中桥6座共长1450.4m。具体桥梁布置如下： 表8桥梁布置一览表 序 号 桥名 中心 桩号 孔跨布置 (孔-m) 全长 (m ) 上部结构 强度 下部结构 强 度 等 级 备注 1 老龙村 大桥 K1+52 9.5 5*25 132 预应力砼 简支T梁 C50 柱式墩、 桩基础， 肋板式桥 台 C30 省道 308 线改 线工 程 2 漩水坨 漩水沱 岷江特 大桥 (右 幅 ) K3+39 9.443 11*25+10* 40+ (62+110+6 2)+ (95+180+9 5) 1291 预应力砼 简支T梁 +连续梁+ 连续梁 C50/1 10m、 180m 主跨 C60 柱式墩、 薄壁空心 墩、桩基 础，重力 式U型桥 台、扩大 基础 C30 序 号 桥名 中心 桩号 孔跨布置 (孔-m) 全长 (m ) 上部结构 强度 下部结构 强 度 等 级 备注 漩水坨 漩水沱 岷江特 大桥 (左 幅 ) K3+39 9.443 11*25+10* 40+ (62+110+6 2)+ (101+180+ 101) 1301 预应力砼 简支T梁 +连续梁+ 连续梁 C50/1 10m、 180m 主跨 C60 柱式墩、 薄壁空心 墩、桩基 础，重力 式U型桥 台、扩大 基础 C30 3 下穿成 绵乐铁 路右线 大桥 K5+84 1 2*25+30+2 *25 137 预应力砼 简支T梁 C50 柱式墩、 桩基础， 座板式桥 台 C30 下穿成 绵乐铁 路左线 大桥 K5+84 5 2*25+30+2 *25 137 预应力砼 简支T梁 C50 柱式墩、 桩基础， 座板式桥 台 C30 4 简车坝 右线大 桥 K6+41 7.5 6*25 157 预应力砼 简支T梁 C50 柱式墩、 桩基础， 肋板式桥 台 C30 简车坝 左线大 桥 K6+41 9.35 6*25 157 预应力砼 简支T梁 C50 柱式墩、 桩基础， 肋板式桥 台 C30 序 号 桥名 中心 桩号 孔跨布置 (孔-m) 全长 (m ) 上部结构 强度 下部结构 强 度 等 级 备注 5 火地山 中桥 K8+41 7.5 3*25 86 预应力砼 简支T梁 C50 柱式墩、 桩基础， 重力式桥 台 C30 6 青衣江 大桥 (左 幅 ) K2+01 8.797 14*40+3*5 0+6*40 959 预应力砼 连续箱梁 C50 柱式墩、 桩基础， 桩柱式、 肋板式桥 台 C30 X 大 道市 中区 段 青衣江 大桥 (左 幅 ) K2+01 8.797 14*40+3*5 0+6*40 959 预应力砼 简支T梁 C50 柱式墩、 桩基础， 桩柱式、 肋板式桥 台 C30 7 陶村中 桥 K1+09 5 1*20 26 预应力砼 小箱梁 C50 桩柱式桥 台、桩基 础 C30 (1)青衣江大桥 该桥全长959m,最大桥高18.5m,基础采用钻孔桩基础、下部采用圆形墩柱、系梁、盖梁，桥台分别为桩柱式和肋板式，桥垮布置为2×40+4×(3×40)+(3×50)+2×(3×40)m,其中左幅采用支架现浇连续箱梁形式，右幅采用40和50m预制T梁； 表9青衣江大桥下部结构一览表 墩号 桩长(m) 桩径(m) 根数(根) 墩径(m) 右幅墩高(m) 0# 23 2.0/1.8 6 / / 1# 23 2.2 5 2.0 5.5 2# 23 2.2 5 2.0 5.5 3# 23 2.2 5 2.0 5.7 4# 23 2.2 5 2.0 6.4 5# 23 2.2 5 2.0 6.7 6# 24 2.2 5 2.0 7.2 7# 24 2.2 5 2.0 7.4 8# 21 2.2 5 2.0 11.9 9# 25 2.2 5 2.0 9.5 10# 26 2.2 5 2.0 15 11# 26 2.2 5 2.0 15 12# 27 2.2 5 2.0 15.4 13# 30 2.2 5 2.0 15.5 14# 36 2.5 5 2.2 13.0 15# 41 2.5 5 2.2 12.4 16# 41 2.5 5 2.2 12.0 17# 39 2.5 5 2.2 11.0 18# 23 2.2 5 2.0 9.6 19# 23 2.2 5 2.0 10.6 20# 23 2.2 5 2.0 10.0 21# 24 2.2 5 2.0 9.0 22# 28 2.2 5 2.0 5.5 23# 23 1.8/1.5 12 / / 合计 128 图3青衣江大桥 (2)陶村中桥 陶村中桥全长26m,桥垮布置为1×20预应力砼小箱梁，桩基桩径01.5m,桩长20m,共12根。 图4陶村中桥 (3)漩水沱岷江特大桥 该桥全长1301m(起于K2+717.457,止于K4+018.457),通航等级为IV级。跨径组合为：左幅6×25m简支T梁+10×40m简支T梁+3×40m现浇箱梁+(62+110+62)m连续箱梁+(101+180+101)m连续箱梁，共计1301米；右幅6×25m简支梁+10×40m简支梁+3×40m现浇箱梁+(62+110+62)m连续梁+(101+180+101)m连续梁，共计1291米。主桥上构采用变高截面预应力砼连续梁，单箱室；引桥预制T梁横断面单幅由8块T梁构成；引桥现浇连续箱梁为单箱三室，桩基础均为嵌岩桩。 表10漩水沱岷江特大桥下部结构一览表 墩号 桩长(m) 桩径(m) 根数(根) 墩径(m) 右幅墩高(m) 0# 24 1.5 12 1# 25 2 4 1.8 5.290 2# 26 2 4 1.8 6.113 3# 26 2 4 1.8 6.697 4# 26 2 4 1.8 9.085 5# 26 2 4 1.8 9.829 6# 25 2.2 4 2.0 10.323 7# 25 2.2 4 2.0 13.409 8# 26 2.2 4 2.0 15.667 9# 24 2.2 4 2.0 17.804 10# 24 2.2 4 2.0 19.091 11# 24 2.2 4 2.0 20.331 12# 24 2.2 4 2.0 22.074 13# 24 2.2 4 2.0 20.850 14# 25 2.2 4 2.0 17.832 15# 26 2.2 4 2.0 17.216 16# 26 2.2 4 2.0 17.977 17# 25 2.2 4 2.0 21.296 18# 24 2.2 4 2.0 22.990 19# 37 2.5 4 2.2 22.1 20# 28 2.2 12 9*4 29.5 21# 33 2.2 12 9*4 29.5 22# 28 2.2 8 9*2.5 25.0 23# 36 2.2 18 9*5 22.0 24# 36 2.2 18 9*5 19.8 25# / / / 合计 156 图5漩水沱岷江特大桥引桥 图6漩水沱岷江特大桥主桥 图7漩水沱岷江特大桥主桥横断面图 图8漩水沱岷江特大桥引桥横断面图 (4)老龙村大桥 该桥全长132m,桥跨布置5*25m,预应力简支T梁。桩基桩径均为01.5m,桩长25-29m;墩柱有01.2m、01.4m两种，墩高4.19- 6.46m。 图10老龙村大桥横断面图 (5)下穿成绵乐大桥 下穿成绵乐铁路左线K5+884.6(25*2+30+25*2)简支T梁加现浇箱梁；右线K5+881.5(25*2+30+25*2)简支T梁加现浇箱梁，全长 137m。桩基桩径均为01.5m,桩长18-24m;墩柱为01.4m,墩高最高 10.16m. 图11下穿成绵乐铁路大桥纵断面图 图12下穿成绵乐铁路大桥横断面图 (6)筒车坝大桥 该桥全长157m,左右线桥跨布置为6*25m,预应力简支T梁。桩基桩径为01.5、01.8m,桩长13-18m;墩柱01.6m,墩高最高 14.28m。 图13筒车坝大桥纵断面图 图14筒车坝大桥横断面图 (7)火地山中桥 该桥全长86m,桥跨布置为3*25m预应力简支T梁。桩基桩径为 01.5、01.8m,桩长15-18m;墩柱01.6m,墩高最高20.89m。 图16火地山中桥横断面图 (二)路基工程 (1)一般路基 1)路堤 当路堤填筑高度小于8m时，边坡坡度采用1:1.5;当填筑高度大于8m时，则在其高度8m处设置不小于1.5m宽的护坡道，护坡道以上边坡坡度采用1:1.5,以下边坡坡度采用1:1.75～1:2.0。填方边坡坡脚一般均设置护坡道，护坡道宽度为1.0m。一般情况当填方边坡大于20米时，则作为高路堤进行工点设计。 图17填方路基断面图 2)路堑 边沟外碎落台宽度为1.0m,边坡分级，每级高度10m,级间平台宽度一般为1.5m,当挖方边坡高度大于20米时，则将20米高度附近的边坡平台加宽至2.0米，并设置平台截水沟，以减弱坡面受雨水冲刷。一般情况边坡高度大于30m时，按深挖边坡进行工点设计。 图18挖方路基断面图 (2)高填深挖路基 1)高填路基 本项目高填路基均位于软基段，在填方之前，先对基底软弱土进行工程处理。为保证路基的稳定性，高填路堤稳定性分析圆弧滑动面法计算确定，稳定安全系数大于规范要求安全系数。为避免路基沿原有地面整体滑动及减少差异沉降而造成路面拉裂，在路堤下铺设土工格栅进行加固处理。 本项目对于填方路堤高度在12~18m之间，处治长度≥80m时采用冲击碾压对最上一级进行补强，每2m冲击碾压一次。填方路堤高度≥18m,则采用普夯对全路基进行补强处治最下一层距离地面高度不小于4m,每6m普夯一次。在地形、地质条件特殊困难或者便于施工组织的条件下，可根据实际情况酌情调整补强措施。 本项目共有970m/5段高填路基，均位于省道308线改线工程，最大填高23.84m,填方内设工格栅和普补强处理。 表11高填路堤设计概况 序号 起止桩号 填方最大高度 处置措施 地质说明 1 K4+620~~K4+710 13.9m 普夯+格栅 沟内为坡洪积堆积物，厚 4～6m不等 2 K4+810~K5+110 23.84m 普夯+格栅 沟内为坡洪积堆积物，厚 4～6m不等 3 ZK4+800～ZK5+180 23.84m 普夯+格栅 表层3～5m低液限粉质粘 土，可塑 4 K7+460~K7+540 18.5m 普夯+格栅 沟内为坡洪积堆积物，厚 4～6m不等 5 K7+890~-K8+010 19.87m 普夯+格栅 沟内为坡洪积堆积物，厚 5～6m不等 2)深挖路基 受地形、地质、水文、路线走向及平纵面技术标准等因素控制，个别路段出现深挖路基。当路堑边坡高度大于30m时，或因为地面横坡较陡，为避免形成路高边坡而采用较陡的坡比，通过对边坡稳定性进行分析，综合确定安全稳定、经济合理的边坡型式及坡率，同时对于基岩完整的高边坡，可采用坡比为1:0.5～1:0.75,坡面点种灌木绿化：对于卸荷强烈、节理裂隙发育，岩体破碎，易风化碎落的的高边坡，可采用坡比为1:0.75,三级以上坡面适当设置柔性主动网防护，其余点种灌木绿化。本项目共有3段深挖路基，均位于省道308线改线工程，处置措施均采用框架梁锚杆+锚索。 表12深挖路基设计概况 序号 起止桩号 路堑边坡最大 高度 处置措施 地质情况 1 ZK5+244～ZK5+472 65.6m 框架梁锚杆+锚索 细砂岩 2 K5+244～K5+676 63.8m 框架梁锚杆+锚索 细砂岩 3 K8+304～8+352 10.0m 框架梁锚杆+锚索 细砂岩 (3)陡坡路基 陡坡路堤不稳定或其坡脚为软弱土基时，必须采取反压、插板、换填、碎石桩抗滑桩、桩板式挡土墙等措施加固处理，在其稳定性及工后残余沉降均符合规范要求的前提下，当地表坡度陡于1:5时， 要求在原地表开挖成向内倾斜24%的反向台阶，台阶宽度不得小于 3.0米；当地表坡度陡于1:2.5且路堤边坡高度大于8.0米时，为避免路基不均匀沉降过大造成路面拉裂破坏，除要求开挖台阶外，还应在路面底面以下铺设2～3层双向工格(抗拉强度280kN/m,断裂延伸率8%,可采用钢塑格栅)。当为填挖交界路基时，格栅应伸入挖方段不小于4.0米。路基填方必须由下到上分条分幅逐层填筑。 本项目共有陡坡路基1090m/32处，采用土工格加固。 (4)软弱地基 1)浅层处理 适用于软层度小于4m的路段。 ①软弱土层厚度1.0hS2.0m时，根据地形，盲沟容易找到出水口，则按间距5～8m设置1.0～1.5m深排水沟(方式一);如不易找到出水口，则采用换填处治； ②软弱土层厚度2.0<h≤3.0m时，则采取换填处理，换填厚度1.0～2.0m(方式二)。 ③软弱土层厚度3.0<h≤4.0m时，且根据地形，盲沟容易找到出水口，则采取换填加排水沟方式处理，换填厚度1.5～2.0m,排水沟深度1.0～1.5m(方式三);如不易找到出水口，则直接采用换填处治。 2)中层处理 适用于软层度大于4m的路段。 ①塑料排水板 主要适用于软层厚深度超过h>4m,且路堤填高较大，具备堆载固结条件路的路段采用塑料排水板处理软弱地基，间距根据计算确 定，按等边三角形布置。 施工前应先平整场地，疏干地表水，然后摊铺一层泥岩填料，并设置成路拱状，其边缘厚度为30cm,中心厚度不大于100cm。再填筑50cm的天然砂砾石垫层，进行插板处理。遇有田时，应将原地表削成一斜面，以确保砂砾石垫层的连续性及排水效果。坡脚设置干砌片石护脚防止垫层细粒流失。 ②水泥搅拌桩 当软土深度超过h>4m,且路堤填高较大时，采用塑料排水板不能满足工后沉降、稳定要求的路段、斜坡软基及软弱土层厚度≥6.0m的涵洞地基、桥头软基，采用水泥搅拌桩处理软基能提高地基承载力，减少沉降。 本路主线共有软基3990m/20处，其中浅层换填2876m/15处，水泥1114m/5处。 (三)路面工程 表13路面结构设计概况 序号 名称 厚度(cm) 结构类型 1 基层 底基层 20(15) 级配碎石 2 下基层 35 水泥稳定碎石 3 上基层 20 水泥稳定碎石 4 面层 下面层 6 AC-20C 5 中面层 6 AC-20C 6 上面层 4 SMA-13 通再红成断0 200答 30 555 00 1 摘 550 算 0 土慢分路行隔 肩道带道 路中路缘央缘 劳分带 行分慢士车隔行路道带道肩 图19省道308线改线工程路面结构图(一) 图20省道308线改线工程路面结构图(二) 图21XX大道市中区段路面结构图 (四)涵洞工程 表14涵洞工程结构一览表 序号 部位 中心桩号 交角 ( °) 结构类 型 涵长 (m) 孔数板长 洞口形式 1 XX大道市 中区段 K0+080 90 钢筋混 凝土盖 板涵 44 1-3.00 八字翼墙 2 K0+340 90 36 1-1.50 直墙洞口 3 K0+500 90 34 1-2.00 八字翼墙 4 K0+720 90 34 1-2.00 八字翼墙 5 K1+475 75 35.55 1-6.00 八字翼墙 6 K2+605 90 35 1-6.00 八字翼墙 7 K2+709 120 38.99 1-1.50 直墙洞口 8 K2+732 120 51.49 1-2.00 八字翼墙 9 K2+897 135 48.98 1-1.50 直墙洞口 10 省道308 线改线工 K0+168 75 钢筋混 凝土圆 40.50 1-2.0 八字翼墙 11 K1+990 90 34 1-2.0 八字翼墙 序号 部位 中心桩号 交角 (°) 结构类 型 涵长 (m) 孔数板长 洞口形式 12 程 K2+100 90 管涵 34 1-2.0 八字翼墙 13 K2+296 90 35.50 1-2.0 八字翼墙 14 K4+106 90 96 1-2.0 八字翼墙 15 K4+395 90 64.50 1-2.0 八字翼墙 16 K4+680 90 69.50 1-2.0 八字翼墙 17 K4+900 90 102 1-2.0 八字翼墙 18 Zk5+040 90 18 1-2.0 八字翼墙 19 K6+149 90 19 1-2.0 八字翼墙 20 K6+750 60 75 1-2.0 八字翼墙 21 K7+0
