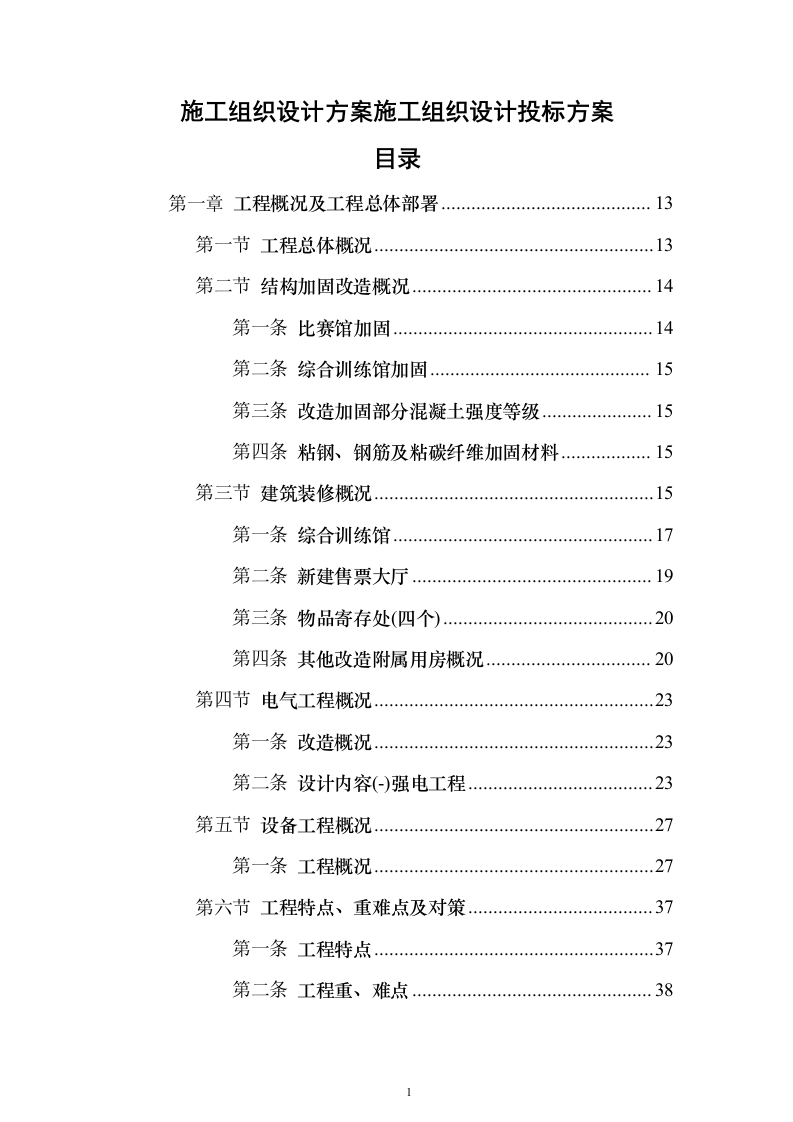

目录
第一章
工程概况及工程总体部署
13
第一节
工程总体概况
13
第二节
结构加固改造概况
14
第一条
比赛馆加固
14
第二条
综合训练馆加固
15
第三条
改造加固部分混凝土强度等级
15
第四条
粘钢、钢筋及粘碳纤维加固材料
15
第三节
建筑装修概况
15
第一条
综合训练馆
17
第二条
新建售票大厅
19
第三条
物品寄存处(四个)
20
第四条
其他改造附属用房概况
20
第四节
电气工程概况
23
第一条
改造概况
23
第二条
设计内容(-)强电工程
23
第五节
设备工程概况
27
第一条
工程概况
27
第六节
工程特点、重难点及对策
37
第一条
工程特点
37
第二条
工程重、难点
38
第七节
施工目标
40
第一条
质量目标
40
第二条
工期目标
41
第三条
安全文明施工目标
41
第四条
环境管理目标
41
第八节
总体施工方案
42
第一条
总体施工安排
42
第二条
施工区域的划分
43
第三条
施工总顺序
44
第九节
编制依据
47
第十节
施工依据规范、标准、规程、法律法规
47
第一条
国家规范和标准
47
第二条
行业规范和标准
49
第三条
地区规定及标准
50
第四条
中国工程建设标准化协会标准
51
第五条
主要法律法规
51
第二章
施工总体进度计划及保障措施
52
第一节
施工总工期安排
52
第二节
保证工期措施
53
第一条
施工机械保证
53
第二条
施工人员保证
53
第三条
材料供应保证
53
第四条
施工管理措施保证
54
第五条
施工技术措施保证:
54
第六条
安全生产措施保证
55
第七条
施工时间方面保证
55
第八条
施工进度计划保证
56
第三节
主要施工机械计划
57
第四节
劳动力需求计划
62
第一条
拆除阶段主要工种劳动力计划
63
第二条
结构加固、新建施工阶段主要工种劳动力计划
63
第三条
装修施工阶段主要工种劳动力计划
65
第五节
材料设备进场计划
65
第一条
建筑结构装修材料进场计划
65
第二条
电气材料设备进场计划
70
第三条
设备材料设备进场计划
71
第三章
质量保证措施和创优计划
72
第一节
建立完善的质量保证体系
72
第一条
工程质量保证目标
72
第二条
工程质量控制体系
72
第二节
工程质量计划
75
第三节
质量保证措施
93
第一条
施工准备阶段的质量控制
93
第二条
施工过程的质量控制
94
第三条
成品保护管理
96

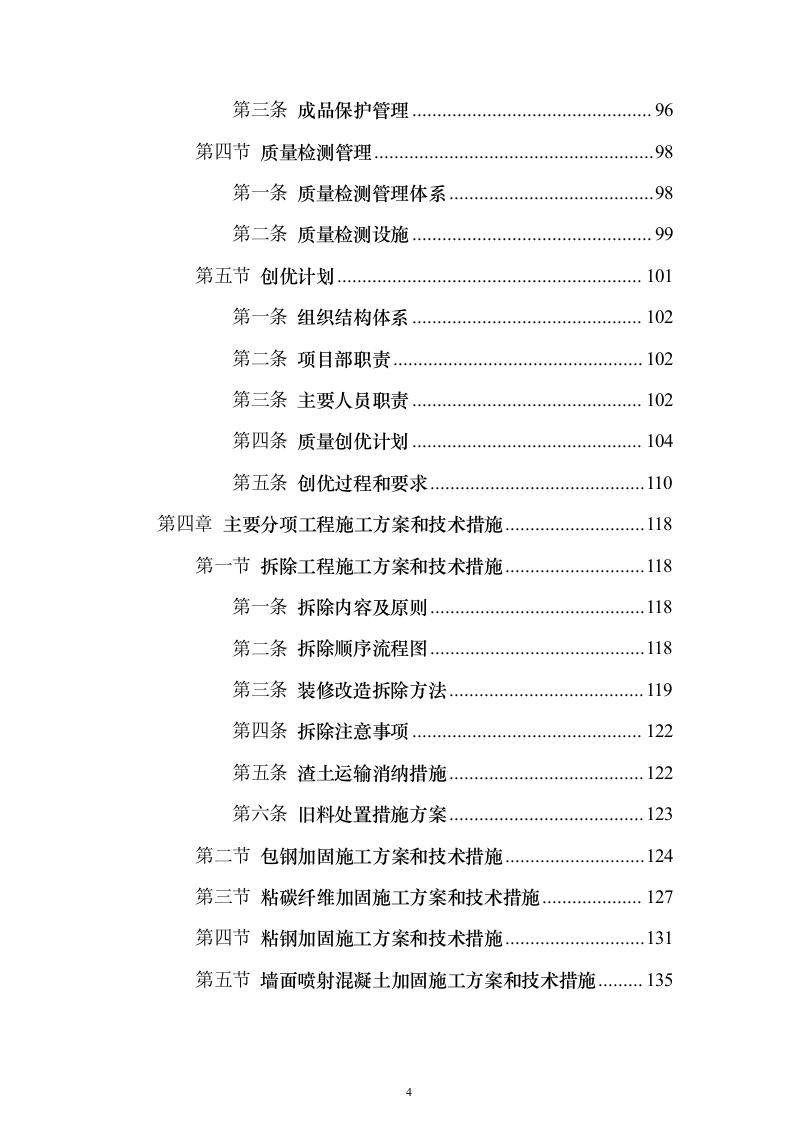

第四节
质量检测管理
98
第一条
质量检测管理体系
98
第二条
质量检测设施
99
第五节
创优计划
101
第一条
组织结构体系
102
第二条
项目部职责
102
第三条
主要人员职责
102
第四条
质量创优计划
104
第五条
创优过程和要求
110
第四章
主要分项工程施工方案和技术措施
118
第一节
拆除工程施工方案和技术措施
118
第一条
拆除内容及原则
118
第二条
拆除顺序流程图
118
第三条
装修改造拆除方法
119
第四条
拆除注意事项
122
第五条
渣土运输消纳措施
122
第六条
旧料处置措施方案
123
第二节
包钢加固施工方案和技术措施
124
第三节
粘碳纤维加固施工方案和技术措施
127
第四节
粘钢加固施工方案和技术措施
131
第五节
墙面喷射混凝土加固施工方案和技术措施
135
第六节

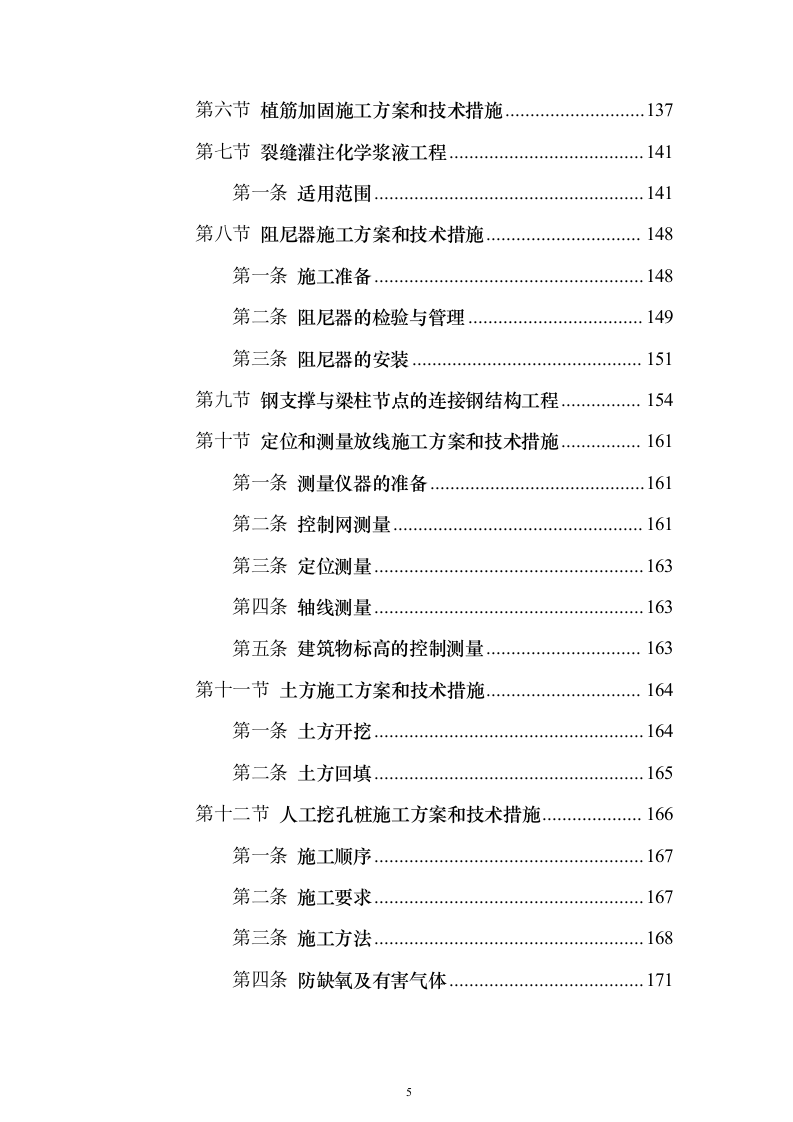

植筋加固施工方案和技术措施
137
第七节
裂缝灌注化学浆液工程
141
第一条
适用范围
141
第八节
阻尼器施工方案和技术措施
148
第一条
施工准备
148
第二条
阻尼器的检验与管理
149
第三条
阻尼器的安装
151
第九节
钢支撑与梁柱节点的连接钢结构工程
154
第十节
定位和测量放线施工方案和技术措施
161
第一条
测量仪器的准备
161
第二条
控制网测量
161
第三条
定位测量
163
第四条
轴线测量
163
第五条
建筑物标高的控制测量
163
第十一节
土方施工方案和技术措施
164
第一条
土方开挖
164
第二条
土方回填
165
第十二节
人工挖孔桩施工方案和技术措施
166
第一条
施工顺序
167
第二条
施工要求
167
第三条
施工方法
168
第四条
防缺氧及有害气体
171
第五条
防物体打击坠落事故
172
第六条
防塌孔及突沉
172
第七条
质量要求
173
第八条
质量技术措施
173
第九条
质量保证措施
174
第十三节
钢筋混凝土施工方案和技术措施
174
第一条
钢筋工程
174
第二条
模板工程
180
第三条
混凝土工程
182
第十四节
楼地面工程施工方案和技术措施
189
第一条
面砖地面:
189
第二条
抗静电地板
191
第三条
橡胶地板地面
196
第四条
水泥砂浆地面
197
第五条
花岗岩地面
200
第十五节
吊顶工程施工方案和技术措施
204
第十六节
内墙装饰施工方案和技术措施
213
第一条
内墙抹灰:
213
第二条
内墙涂料(乳胶漆)
214
第三条
内墙面砖
215
第四条
轻钢龙骨石膏板隔墙
216
第五条
石材干挂
218
第六条
铝合金玻璃隔断
222
第七条
不锈钢玻璃隔断
224
第十七节
门窗工程施工方案和技术措施
231
第一条
木门安装
231
第二条
防火门安装
236
第三条
断桥铝合金窗(-)铝合金门窗
239
第四条
防火卷帘门安装
243
第十八节
其它装修工程
249
第一条
金属面混色油漆
249
第二条
木材表面雨烯酸清漆磨退
253
第三条
楼梯不锈钢栏杆、栏板
257
第十九节
砌体工程施工方案和技术措施
262
第二十节
防水涂料及卷材施工方案和技术措施
266
第一条
聚氨酯涂膜防水
266
第二条
自粘防水卷材施工
269
第二十一节
脚手架施工方案和技术措施
272
第一条
脚手架施工方案
272
第二条
脚手架搭设的施工要求
273
第三条
施工安全要求
274
第二十二节
暖通工程施工方案及技术措施
274
第一条
拆除及保护
274
第二条
暖卫工程
275
第三条
通风空调工程
315
第四条
施工试验及调试
350
第五条
控制质量通病的措施
357
第六条
成品保护和安全文明施工
361
第二十三节
电气工程施工方案和技术措施、工程概况
362
第一条
电气工程施工内容
362
第二条
工程重点与难点
362
第三条
变配电工程
364
第四条
动力照明系统
383
第五条
防雷接地系统
425
第六条
电气系统试验调试
431
第二十四节
智能化系统施工配合实施方案及保障措施
434
第五章
对总包管理的认识,对招标人指定分包工程的管理、协调、配合、服务方案
436
第一节
对总包管理的认识
436
第二节
对指定分包工程的管理、协调、配合、服务方案
437
第一条
总体措施与要求
438
第二条
具体管理措施
439
第三节
与雇主的配合
453
第四节
与设计人的配合
453
第五节
与监理的配合
456
第一条
总体配合措施
456
第二条
工期配合措施
458
第三条
技术质量配合措施
459
第六章
安全防护、文明施工措施
461
第一节
安全施工目标
461
第二节
安全管理体系
461
第三节
安全防护措施
462
第四节
文明施工措施
475
第一条
管理目标
475
第二条
文明施工管理组织体系
476
第三条
文明施工管理制度
476
第四条
具体措施
477
第五节
施工区域交通安全管理
480
第一条
施工现场特点
480
第二条
交通安全管理措施
480
第三条
交通安全管理奖罚措施
482
第七章
现场文明施工、消防、环保以及保卫方案
483
第一节
现场文明施工
483
第一条
围墙及大门
483
第二条
施工现场
484
第三条
现场卫生
485
第四条
现场形象设计
485
第二节
消防方案
486
第一条
消防工作管理体系
486
第二条
现场消防管理程序
487
第三条
消防奖惩制度
492
第四条
具体消防管理设施及措施
492
第三节
环境保护方案
494
第一条
管理目标
494
第二条
环保管理制度及组织体系
494
第三条
施工现场、生活区环保措施
496
第四条
施工操作环保措施
499
第五条
绿色环保措施
501
第四节
保卫方案
502
第一条
治安保卫工作目标
502
第二条
组织管理
502
第八章
冬季和雨季施工方案
507
第一节
冬季施工方案
507
第一条
冬季施工措施
507
第二条
具体要求如下:
507
第二节
雨季施工方案
511
第九章
施工现场总平面布置
517
第一节
施工现场总平面布置
517
第二节
施工现场临时用水方案
526
第三节
施工现场临时用电方案
528
第一条
概况
528
第二条
现场用电设计依据
528
第三条
现场用电布置
529
第四条
负荷计算及电缆选择
530
第五条
临电管理措施
534
第十章
现场组织管理机构
537

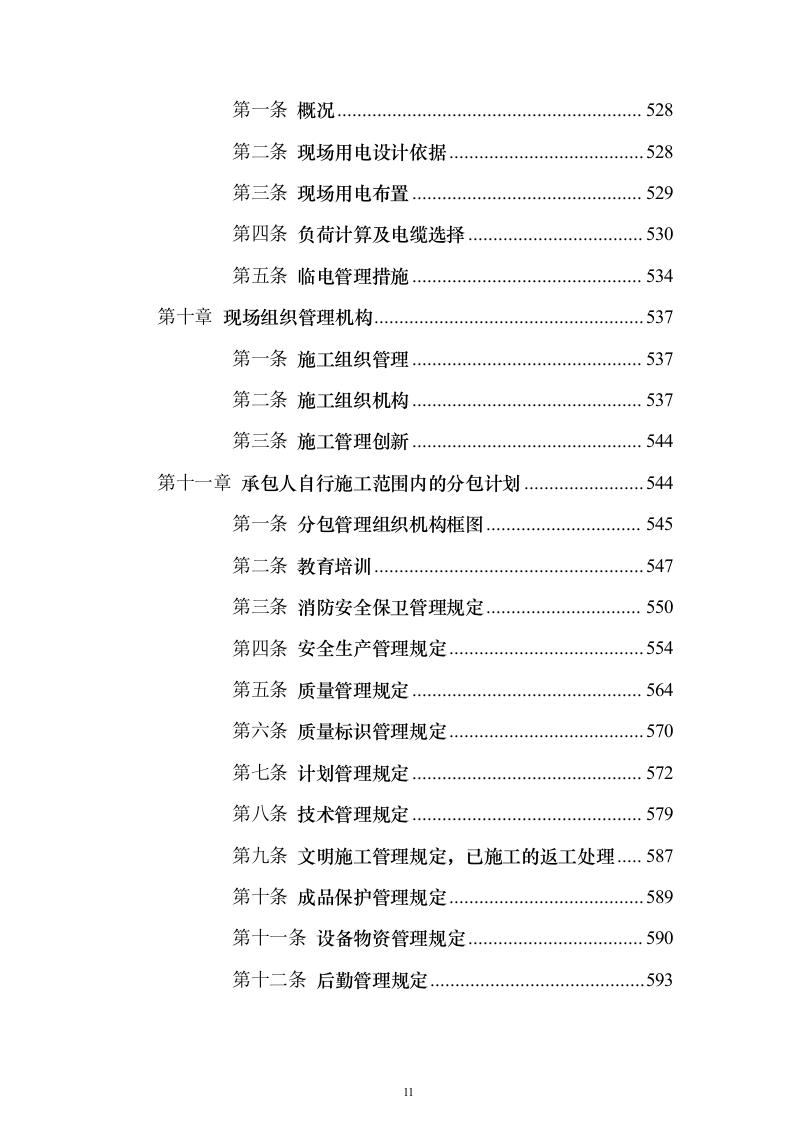

第一条
施工组织管理
537
第二条
施工组织机构
537
第三条
施工管理创新
544
第十一章
承包人自行施工范围内的分包计划
544
第一条
分包管理组织机构框图
545
第二条
教育培训
547
第三条
消防安全保卫管理规定
550
第四条
安全生产管理规定
554
第五条
质量管理规定
564
第六条
质量标识管理规定
570
第七条
计划管理规定
572
第八条
技术管理规定
579
第九条
文明施工管理规定,已施工的返工处理
587
第十条
成品保护管理规定
589
第十一条
设备物资管理规定
590
第十二条
后勤管理规定
593
第十三条
验工计价及工程款结算
598
第十二章
成品保护和工程保修工作的管理措施及承诺
600
第一节
成品保护的管理措施及承诺
600
第一条
成品保护的管理措施
600
第二条
成品保护具体技术措施
601
第二节
工程保修管理措施及承诺
605
第三节
奥运会期间的管理措施和承诺
608
第十三章
紧急情况的处理措施、预案以及抵抗风险的措施
610
第一节
流行疾病管理预案及抵抗风险措施
611
第二节
消防管理应急预案及抵抗风险措施
618
第三节
治安联防方案及处理预案
627
第四节
施工现场伤亡事故预防方案及处理预案
633
第五节
食物中毒预防方案及处理预案
636
第六节
机械事故预防方案及处理预案
640
第七节
打架斗殴突发事件应急处理预案
643
第八节
民扰预防方案
644

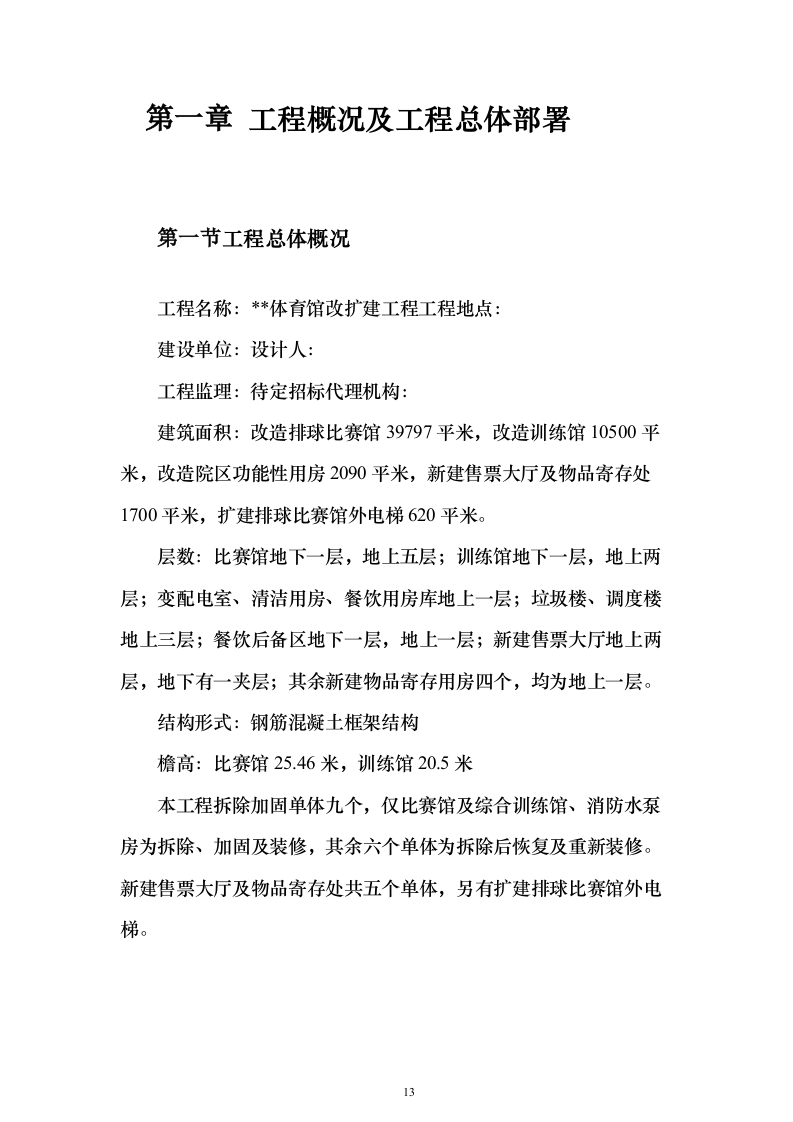

工程概况及工程总体部署
工程总体概况
工程名称:**体育馆改扩建工程工程地点:
建设单位:设计人:
工程监理:待定招标代理机构:
建筑面积:改造排球比赛馆39797平米,改造训练馆10500平米,改造院区功能性用房2090平米,新建售票大厅及物品寄存处1700平米,扩建排球比赛馆外电梯620平米。
层数:比赛馆地下一层,地上五层;训练馆地下一层,地上两层;变配电室、清洁用房、餐饮用房库地上一层;垃圾楼、调度楼地上三层;餐饮后备区地下一层,地上一层;新建售票大厅地上两层,地下有一夹层;其余新建物品寄存用房四个,均为地上一层。
结构形式:钢筋混凝土框架结构
檐高:比赛馆25.46米,训练馆20.5米
本工程拆除加固单体九个,仅比赛馆及综合训练馆、消防水泵房为拆除、加固及装修,其余六个单体为拆除后恢复及重新装修。新建售票大厅及物品寄存处共五个单体,另有扩建排球比赛馆外电梯。

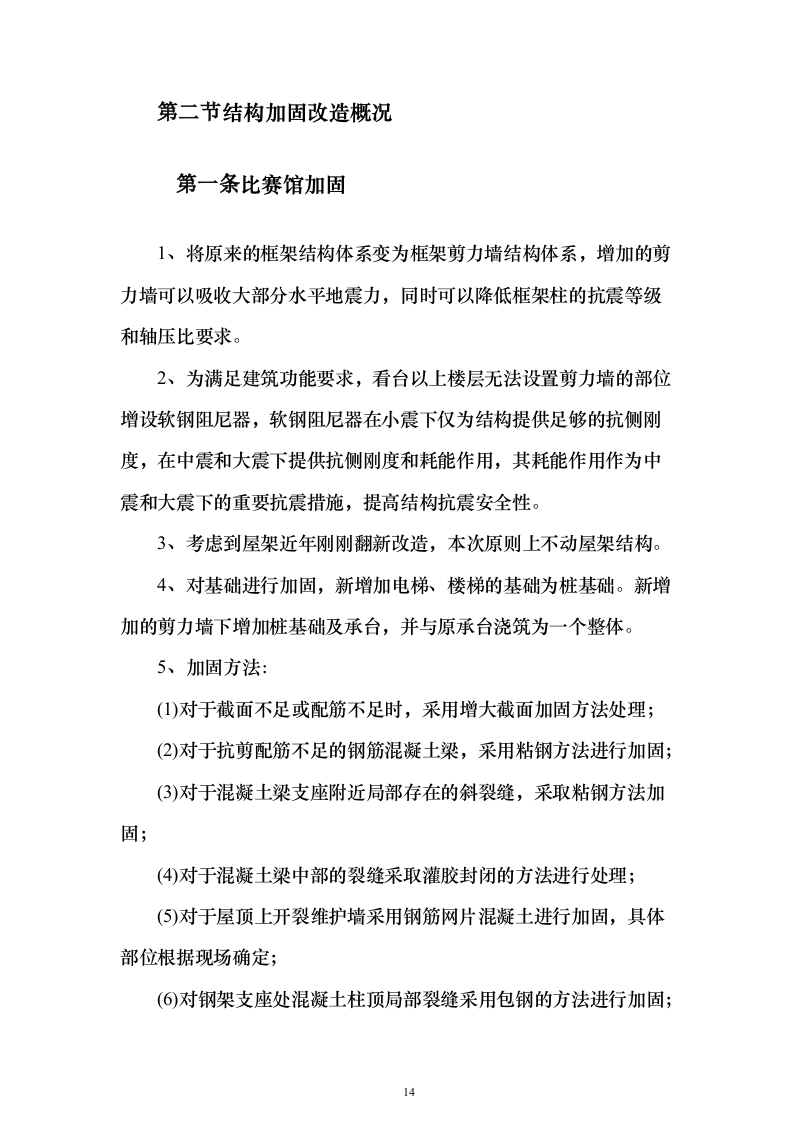

结构加固改造概况
比赛馆加固
1、将原来的框架结构体系变为框架剪力墙结构体系,增加的剪力墙可以吸收大部分水平地震力,同时可以降低框架柱的抗震等级和轴压比要求。
2、为满足建筑功能要求,看台以上楼层无法设置剪力墙的部位增设软钢阻尼器,软钢阻尼器在小震下仅为结构提供足够的抗侧刚度,在中震和大震下提供抗侧刚度和耗能作用,其耗能作用作为中震和大震下的重要抗震措施,提高结构抗震安全性。
3、考虑到屋架近年刚刚翻新改造,本次原则上不动屋架结构。
4、对基础进行加固,新增加电梯、楼梯的基础为桩基础。新增加的剪力墙下增加桩基础及承台,并与原承台浇筑为一个整体。
5、加固方法:
(1)对于截面不足或配筋不足时,采用增大截面加固方法处理;
(2)对于抗剪配筋不足的钢筋混凝土梁,采用粘钢方法进行加固;
(3)对于混凝土梁支座附近局部存在的斜裂缝,采取粘钢方法加固;
(4)对于混凝土梁中部的裂缝采取灌胶封闭的方法进行处理;
(5)对于屋顶上开裂维护墙采用钢筋网片混凝土进行加固,具体部位根据现场确定;
(6)对钢架支座处混凝土柱顶局部裂缝采用包钢的方法进行加固;
(7)对钢屋盖支座进行抗震加固;
(8)对残疾人坡道转弯平台进行局部加宽改造;
(9)对综合训练馆到比赛馆之间运动员通道不满足高度要求的梁进行局部改造成上反梁,反梁截面保持原截面大小;
综合训练馆加固
综合训练馆仅进行局部加固,仅极少量楼板粘碳纤维加固,极少量梁粘钢加固,主要为装修,基础也不需加固。

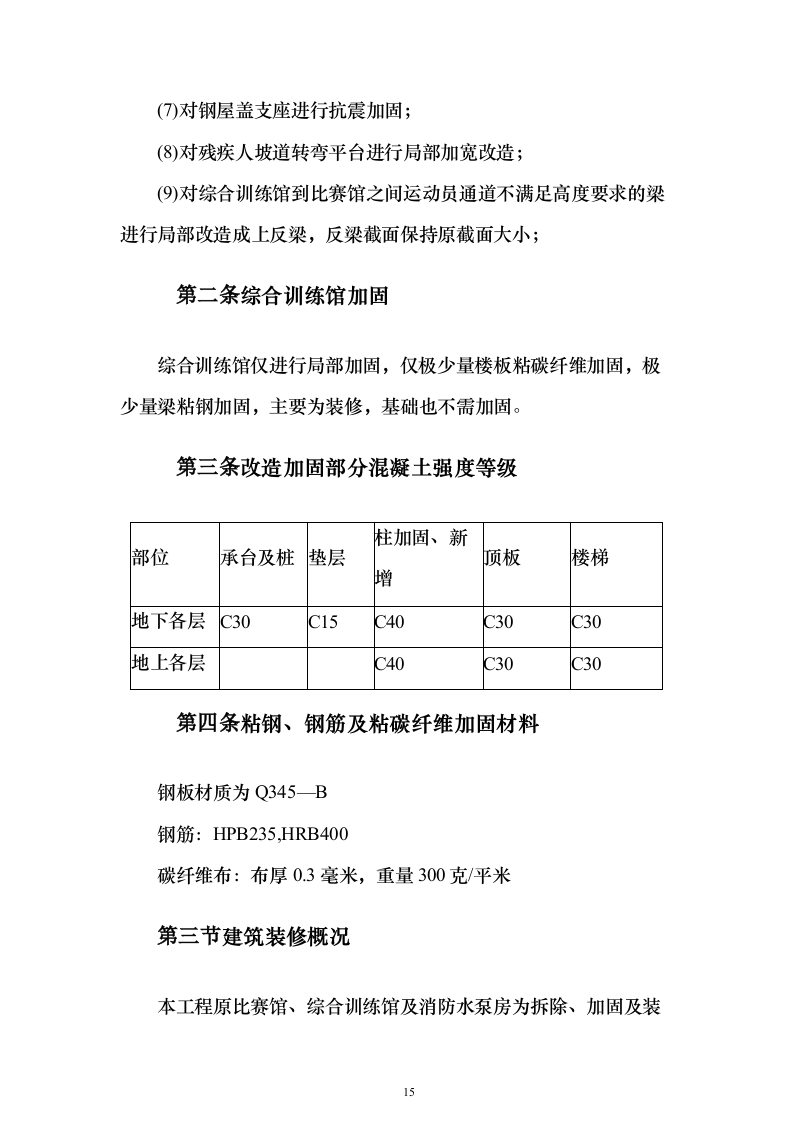

改造加固部分混凝土强度等级
部位
承台及桩
垫层
柱加固、新增
顶板
楼梯
地下各层
C30
C15
C40
C30
C30
地上各层
C40
C30
C30
粘钢、钢筋及粘碳纤维加固材料
钢板材质为Q345—B
钢筋:HPB235,HRB400
碳纤维布:布厚0.3毫米,重量300克/平米
建筑装修概况
本工程原比赛馆、综合训练馆及消防水泵房为拆除、加固及装修外,其余的变配电室、清洁用房、餐饮用房库、垃圾楼、调度楼、餐饮后备区为拆除后重新装修,另新建售票大厅一个,物品寄存用房四个。具体如下表:
·、比赛馆
序号
项目
内容
1
建筑面积
39797m²
2
建筑高度
地下一层标高层
-3.300m
3.300m
首层标高、层
±0.00m
4.500m
二层标高、层
4.500m
6.000m
二层标高、层
10.500m
6.000m
四层标高、层
16.500m
4.500m
五层标高、层
21.000
4.100m
总建筑高度
25.46m
3
建筑功能
地下·层:运动员活动区、新闻发布厅、要人紧急避难处、空调机房、活动地板设备间、卫生间、体育
地上一层:排联主席办公室、排联主席会议室、技术委员会议室、礼宾陪同休息室、贵宾卫生间、国际排联接待室、交通指挥中心、国际裁判更衣室、新闻经理办公室、血样收集工作室、排联秘书处办地上二层:南北休息大厅、餐饮售卖点、治安处理室、医疗服务站、信息办公室、清洁工具间、转播
二层夹层:机动用房、卫生间。
三层:摩房、酒吧、包厢、南北休息大厅、场馆运
五层:南北休息廊、安保控制点、灯光音响控制室、安保指挥监控通讯系统用房、消防指挥中心
4
墙体
轻钢龙骨石育板隔墙、硅酸板隔墙等。
5
楼地面
石材楼地面、地砖、地毯、玻化砖地面、防静电地
6
墙柱面
水性耐擦洗涂料、玻化砖墙面。
7
顶棚
轻钢龙骨纸面石膏板吊顶、硅酸钙板吊顶、金属条
8
门窗
铝合金门、钢制防火门、木门、断桥隔热铝合金窗。
9
防水
聚氨酯涂膜防水、1.5厚丙烯酸防水涂膜、1.5厚单
10
外墙
仿石涂料
综合训练馆
序号
项目
内容
1
建筑面积
10500m²
2
建筑高度
地下一层标高、层
3.600m
3.600m
首层标高、层高
±0.000m
6.100m
一层标高、层高
6.100m
6.400m
3
建筑功能
地下一层:冰场、配电室等。
地上一层:场馆运营办公室、安保交通通信指挥中
地上二层:力量训练用房、运动员休息室、器材储
—
4
墙体
轻钢龙骨石育板隔墙、硅酸板隔墙等。
5
楼地面
玻化砖地面、橡胶地板。
6
墙柱面
水性耐擦洗涂料、玻化砖墙面。
7
顶棚
硅酸钙板吊顶、铝板吊顶。
8
门窗
铝合金门、钢制防火门、木门、断桥隔热铝合金窗。
9
防水
聚氨酯涂膜防水、1.5厚丙烯酸防水涂膜、1.5厚单业L业
10
外墙
仿石涂料
新建售票大厅
序号
项目
内容
1
建筑面积
1289.5m²
2
建筑高度
地下设备层标高、
-2.1900m
2.1900m
首层标高、层高
±0.000m
4.200m
-层标高、层高
4.200m
3.9500m
3
建筑功能
地下一层:设备层等。
地上一层:注册中心、售票大厅、卫生间、办公室
地上二层:注册中心、奥运纪念品商店、办公室、
4
墙体
轻钢龙骨石育板隔墙、硅酸板隔墙等。
5
楼地面
玻化砖地面、地砖地面。
6
墙柱面
水性耐擦洗涂料、玻化砖墙面。
7
顶棚
硅酸钙板吊顶、铝板吊顶。
8
门窗
钢制防火门、木门、断桥隔热铝合金窗。
9
防水
1.5厚丙烯酸防水涂膜、1.5厚单面自粘卷材。
10
外墙
仿石涂料
物品寄存处(四个)
序号
项目
内容
1
建筑面积
102.5m²
2
建筑高度
首层标高、层高±0.000m 3.3800m
3
建筑功能
地上一层:物品寄存、卫生间。
4
墙体
硅酸板隔墙等。
5
楼地面
玻化砖地面、地砖地面。
6
墙柱面
水性耐擦洗涂料、玻化砖墙面。
7
顶棚
硅酸钙板吊顶、铝板吊顶。
8
门窗
钢制防火门、断桥隔热铝合金窗。
9
防水
1.5厚丙烯酸防水涂膜。
10
外墙
仿石涂料
其他改造附属用房概况
1、餐饮用房库房
序号
项目
内容
1
建筑面积
180.42m²
2
建筑功能
冷藏间、饮料供应、饮料服务、卫生间。
3
墙体
硅酸板隔墙等。
4
楼地面
玻化砖地面。
5
墙柱面
水性耐擦洗涂料、玻化砖墙面。
6
顶棚
硅酸钙板吊顶、铝板吊顶。
7
门窗
钢制防火门、断桥隔热铝合金窗。
9
防水
1.5厚丙烯酸防水涂膜。
2、清洁用房
序号
项目
内容
1
建筑面积
260.8m²
2
建筑功能
储藏间、工人休息间、清洁设备储藏间、物流中心
3
墙体
硅酸板隔墙等。
4
楼地面
玻化砖地面。
5
墙柱面
水性耐擦洗涂料、玻化砖墙面。
6
顶棚
硅酸钙板吊顶。
7
门窗
钢制防火门、断桥隔热铝合金窗。
9
防水
1.5厚丙烯酸防水涂膜。
3、变配电室
序号
项目
内容
1
建筑面积
296.0m²
2
建筑功能
高低压配电、值班室、卫生间。
3
墙体
硅酸板隔墙等。
4
楼地面
水泥地面、玻化砖地面。
5
墙柱面
水性耐擦洗涂料、玻化砖墙面。
6
顶棚
硅酸钙板吊顶、铝板吊顶。
7
门窗
钢制防火门、断桥隔热铝合金窗。
9
防水
1.5厚丙烯酸防水涂膜。
4、调度楼
序号
项目
内容
1
建筑面积
903.6m'
2
建筑功能
交通指挥调度室、交通指挥室、车辆调度用房、要
3
墙体
硅酸板隔墙等。
4
楼地面
玻化砖地面。
5
墙柱面
水性耐擦洗涂料、玻化砖墙面。
6
顶棚
耐擦洗涂料、硅酸钙板吊顶、铝板吊顶。
7
门窗
钢制防火门、断桥隔热铝合金窗。
9
防水
1.5厚丙烯酸防水涂膜。
5、垃圾楼
序号
项目
内容
1
建筑面积
100.0m
2
建筑功能
维修间、办公室、垃圾间、卫生间。
3
墙体
硅酸板隔墙等。
4
楼地面
玻化砖地面。
5
墙柱面
水性耐擦洗涂料、玻化砖墙面。
6
顶棚
耐擦洗涂料、硅酸钙板吊顶、铝板吊顶、。
7
门窗
钢制防火门、断桥隔热铝合金窗。
9
防水
1.5厚丙烯酸防水涂膜。
6、餐饮后备区
序号
项目
内容
1
建筑面积
584.25m²
2
建筑功能
干货储藏间、卸货区、厨房、备餐间、餐厅区、卫
3
墙体
硅酸板隔墙等。
4
楼地面
玻化砖地面。
5
墙柱面
水性耐擦洗涂料、玻化砖墙面。
6
顶棚
耐擦洗涂料、硅酸钙板吊顶、铝板吊顶、。
7
门窗
钢制防火门、断桥隔热铝合金窗。
9
防水
1.5厚丙烯酸防水涂膜。
电气工程概况
改造概况
**体育馆为大型综合性体育建筑,本次改造涉及比赛馆、训练馆、变配电室以及部分后勤用房,新建售票厅及存包房。
设计内容(-)强电工程
1、供配电系统
(1)10KV配电系统保持原有系统安装容量不变、进线方式不变、结线方式不变、保护方式不变,全部更新10KV配电屏、直流操作电源和中央信号屏和部
分电力变压器。10KV配电屏为铠装中置式真空断路器高压配电屏。
(2)速滑馆的两台1250KVA干式变压器继续使用。
(3)比赛馆的东北和西南角楼梯平台下设置两处变配电室,分别安装两台1600KVA和800KVA的干式变压器,承担比赛馆的全部照明、动力、空调和冰场制冷负荷。
(4)训练馆首层设置变配电室,内设两台1250KVA干式变压器,承担训练馆的全部照明、动力、空调和冰场制冷负荷。
(5)总配电室设两台1250KVA干式变压器,承担其他建筑及室外的用电负荷。
(6)高压配电采用移开式真空断路器柜,单母线分段运行,母线单向联络。比赛馆变电室和训练馆变配电室不再设置10KV配电保护,仅设置用于变压器维护的10KV隔离开关。干式变压器军装设降温风机和温控器。
(7)低压配电采用抽屉式断路器柜。
(8)比赛馆变配电室和训练馆变配电室分别设置低压应急电源配电系统,在本工程的东侧设置室外移动式发电机组,确保奥运期间本工程室内全部负荷的供电。
2、照明系统
比赛馆吊顶原有灯具不动,仅更换电源。其余场所采用各式金卤灯、荧光灯、筒灯、防水防灯等,所有灯具设就地电容补偿装置,补偿后灯功率因数不小于0.9,直管荧光灯配电子镇流器,金卤灯配节能型电感镇流器。
3、线路敷设
(1)比赛馆首层四角设置配电竖井和配电间,普通供电干线均采用低烟低卤阻燃交联电力电缆由变电室引出,沿电缆线槽敷设经各竖井至各层配电箱内,消防负荷供电干线均采用低烟低卤耐火交联电力电缆沿防火线槽敷设,所有消防负荷干线支线均应采取防火措施。
(2)比赛馆灯光系统、各分区照明支干线、训练馆场地照明、安装于高大空间上的各类动力设备的配电线路采用小规格低烟低南阻燃电缆或绝缘护套线沿电缆线槽敷设。
(3)其他末端照明、插座和风机盘管回路采用BV-2.5mm2铜芯塑料绝缘导线穿管敷设;动力设备末端接线采用BV铜芯塑料绝缘导线穿管敷设。
(4)地下层导线配管均采用SC厚壁铁管;地上导线配管直径大于40mm时采用SC厚壁铁管,配管直径小于等于40mm时采用JDG紧定式薄壁铁管。
4、防雷接地系统
(1)本工程防雷系统需要重新检查并测量引下线的导通情况,若不符合要求需要完善。
(2)采用40*4镀锌扁钢沿建筑外围埋地敷设形成环状接地母带,形成共用接地系统,其接地电阻不大于0.5欧姆。
(3)本工程防雷引下线、变压器中性点接地、配电系统保护接地、电梯工作接地、弱电工作接地、总等电位接地均接至此共用接地极。
(4)所有进入建筑物的外来导电物均做等电位联结。
(5)本工程配电系统采用TN-S系统。所有电气金属管道、电缆线槽、配电箱体、设备外露可导电部分等均须与PE线可靠连接。
(6)在变配电室设置总等电位接地连接板。
(二)弱电工程
本工程弱点系统包括:
1、智能监控系统:楼宇自控系统、安全防范系统、场馆设备集成管理系统。
2、通信网络系统:综合布线系统、计算机网络系统、有线电视系统、会议系统、移动通信系统。
3、比赛专用系统:电视转播及评论员系统、计时记分及现场成绩处理系统、升旗控制系统、场馆售票验票系统、影像采集与回放系统。
本工程的弱电系统为指定分包施工安装,此次招标施工范围仅为配管工程。
设备工程概况
工程概况
本工程设有采暖、通风、空调、生活给水、生活热水供应、生活污水排水、雨水排水、空调制冷(热)水供应、中水、消防、自动喷洒等系统。本工程是为满足2008年奥运会而进行改造的改造工程,本着节约办奥运
的精神,此次改造施工主要集中在奥运赛事用房区域,包括比赛馆、综合训练馆、新建售票大厅和物品寄存处、餐饮后备区等儿个单位工程。
(一)室外管线
1、室外给水及室外消防系统
**体育馆室外给水系统接自市政管网,由比赛馆的东南角和西南角接入两根DN150的给水管,接入处设有两个计量水表,分别从比赛馆的西侧和东侧向北沿伸,在比赛馆四周形成环路,再从比赛馆东侧继续向北到锅炉房、垃圾处理间形成林体育馆的室外供水网络,为院内的各个建筑物提供生活用水。
室外地下消火栓安装在室外给水管路上,间距不超过120m。
室外给水管道采用给水铸铁管,承插连接,水泥捻口,管道埋深在-1—2m
2、室外雨水排水
室外雨水排水系统维持原有系统,采用外排雨水方式,流入地面雨水口的雨水排入室外雨水管线,再汇集到比赛馆东侧的雨水主干线,向北排入市政管线,局部雨水管线需要进行更换。同时利用在比赛馆西侧原有地下160m3的消防水池及地下泵房的位置,增加雨洪利用系统,对比赛馆西部屋顶5000m2的雨水进行收集,集水池分为弃流池和兴利池,初期弃流量为15m3,池内设一台潜污泵,将弃流池内的水排至室外污水管线,雨水经弃流池后再汇入兴利池,过滤后的雨水由变频给水泵加压送至室外绿地用于浇灌。在兴利池同时接入两根DN70的中水管,以便在雨水使用完后,
用中水浇灌绿地。
室外雨水管采用钢筋混凝土管,180通基,钢丝网水泥砂浆抹带接口。雨水给水管采用热镀锌钢管,DNW100时螺纹连接,DN>100时焊接,埋地
管道要防腐处理。
3、室外污水系统
室外的污水分为两路排入市政污水管线,比赛馆西侧、南侧和售票的污水排入南侧的9#化粪池,比赛馆北侧、综合训练馆、餐饮后备区、清洁用房、垃圾间等污水流入院北侧原有化粪池,厨房排放的污水首先要经过隔油池处理后再排入污水管线,经过化粪池处理的污水才能排放到市政管线中。
室外污水管线采用钢筋混凝土管,180通基,钢丝网水泥砂浆抹带接口。
4、中水系统
中水系统为此次改造新增系统,水源来自市政中水管网,供水压力为0.3MPa,用于大便器、小便器的冲洗和场馆院内绿化用水。从比赛馆西南角市政中水管上接入,经计量水表后在比赛馆四周形成环路,为各个部位提供中水。
(二)室内给水
1、生活给水系统
水源来自场馆院内的室外给水管网,供水压力为0.35Mpa,最高日用水量为71.3T/00比赛馆给水系统维持不变,原有管道和器具重新更换,同时在消防泵房内加设生活储水箱和生活变频给水泵组,并与室外给水管网连接,保证夏季市政供水水压不足时,为给水管网加压送水。比赛馆有4根进户管,分别在比赛馆的东、西两侧,其中西侧19轴/14轴以北1.7m-处,进户管径为DN100,埋深-1.8m处,19轴/5轴以南Im一处,进户管径为DN100,埋深-1.8m处,这两处的给水管进尸后在地下室连成网络,负责比赛馆内西半部卫牛.间、淋浴间等用水点的用水;东侧38轴/14轴以北1.7m处,
进户管径为DN100,埋深-1.8m处,38轴/5轴以南Im处,进户管径为DN100,
埋深-1.8m处,这两处的给水管进户后在地下室连接在一·起,负责比赛管内东半部卫生间、沐浴间等用水点的用水。新建售票处的给水进户管在1轴/B轴以北0.6m处,进户管径为DN32,埋深-1.35m.餐饮后备区及餐饮用房库房的进户分别为DN50和DN70。所有给水管在进户前设有计量水表。
生活给水系统进户管采用球墨给水铸铁管,承插连接,室内管采用热镀锌钢管内复不锈钢复合管,管径DNW100时,采用螺纹连接,管径DNN125时,采用沟槽连接。
2、生活热水供应系统
楼内设有热水系统,
施工组织设计方案施工组织设计投标方案(645页)(2024年修订版).docx
