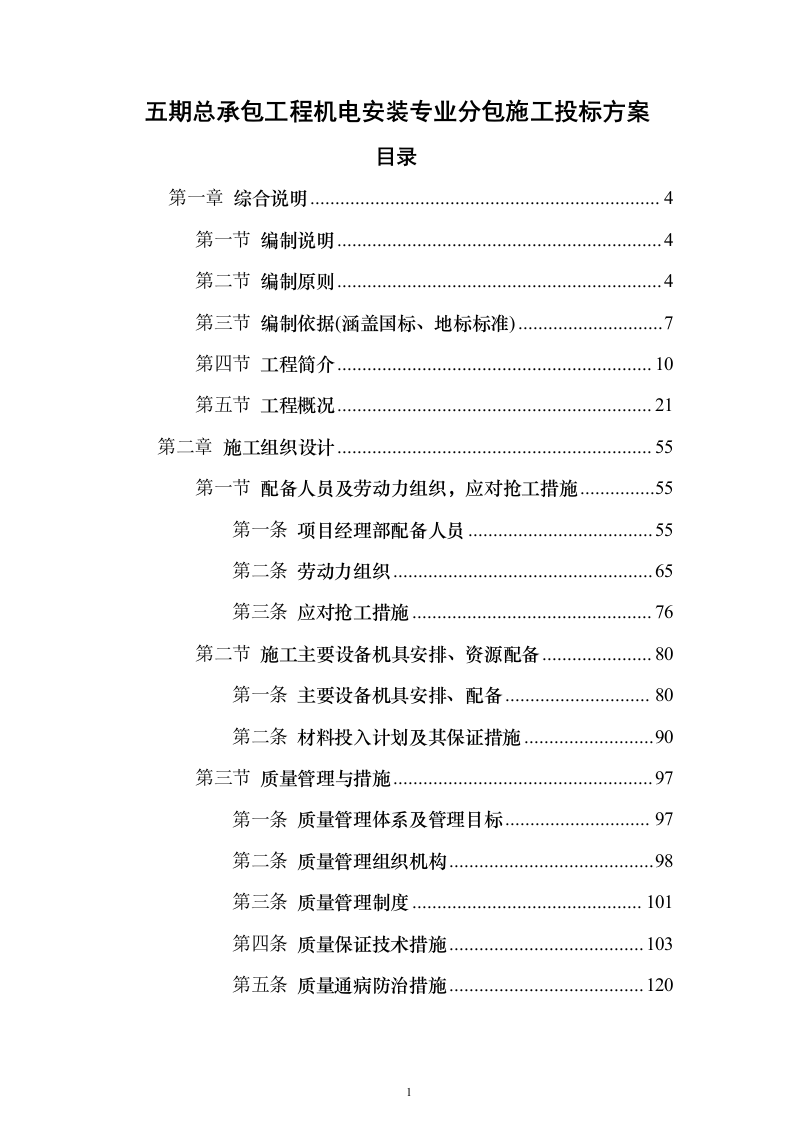

五期总承包工程机电安装专业分包施工投标方案
目录
第一章
综合说明
4
第一节
编制说明
4
第二节
编制原则
4
第三节
编制依据(涵盖国标、地标标准)
7
第四节
工程简介
10
第五节
工程概况
21
第二章
施工组织设计
55
第一节
配备人员及劳动力组织,应对抢工措施
55
第一条
项目经理部配备人员
55
第二条
劳动力组织
65
第三条
应对抢工措施
76
第二节
施工主要设备机具安排、资源配备
80
第一条
主要设备机具安排、配备
80
第二条
材料投入计划及其保证措施
90
第三节
质量管理与措施
97
第一条
质量管理体系及管理目标
97
第二条
质量管理组织机构
98
第三条
质量管理制度
101
第四条
质量保证技术措施
103
第五条
质量通病防治措施
120

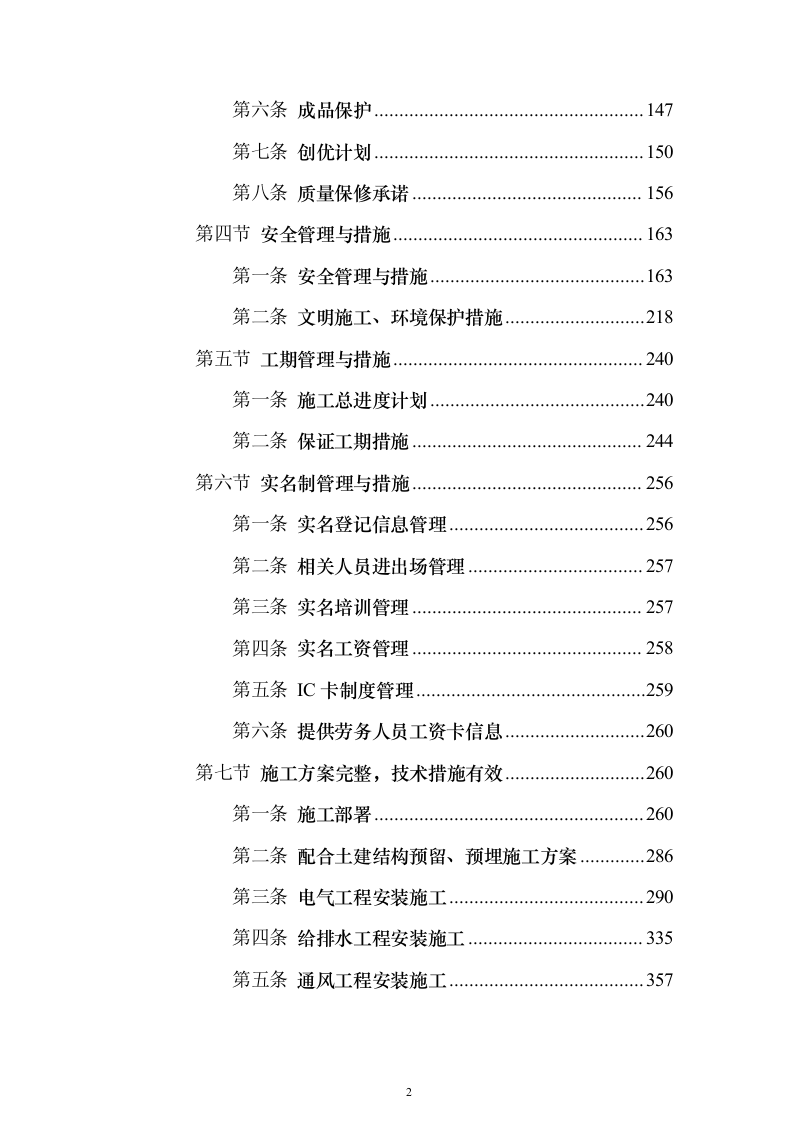

第六条
成品保护
147
第七条
创优计划
150
第八条
质量保修承诺
156
第四节
安全管理与措施
163
第一条
安全管理与措施
163
第二条
文明施工、环境保护措施
218
第五节
工期管理与措施
240
第一条
施工总进度计划
240
第二条
保证工期措施
244
第六节
实名制管理与措施
256
第一条
实名登记信息管理
256
第二条
相关人员进出场管理
257
第三条
实名培训管理
257
第四条
实名工资管理
258
第五条
IC卡制度管理
259
第六条
提供劳务人员工资卡信息
260
第七节
施工方案完整,技术措施有效
260
第一条
施工部署
260
第二条
配合土建结构预留、预埋施工方案
286
第三条
电气工程安装施工
290
第四条
给排水工程安装施工
335
第五条
通风工程安装施工
357

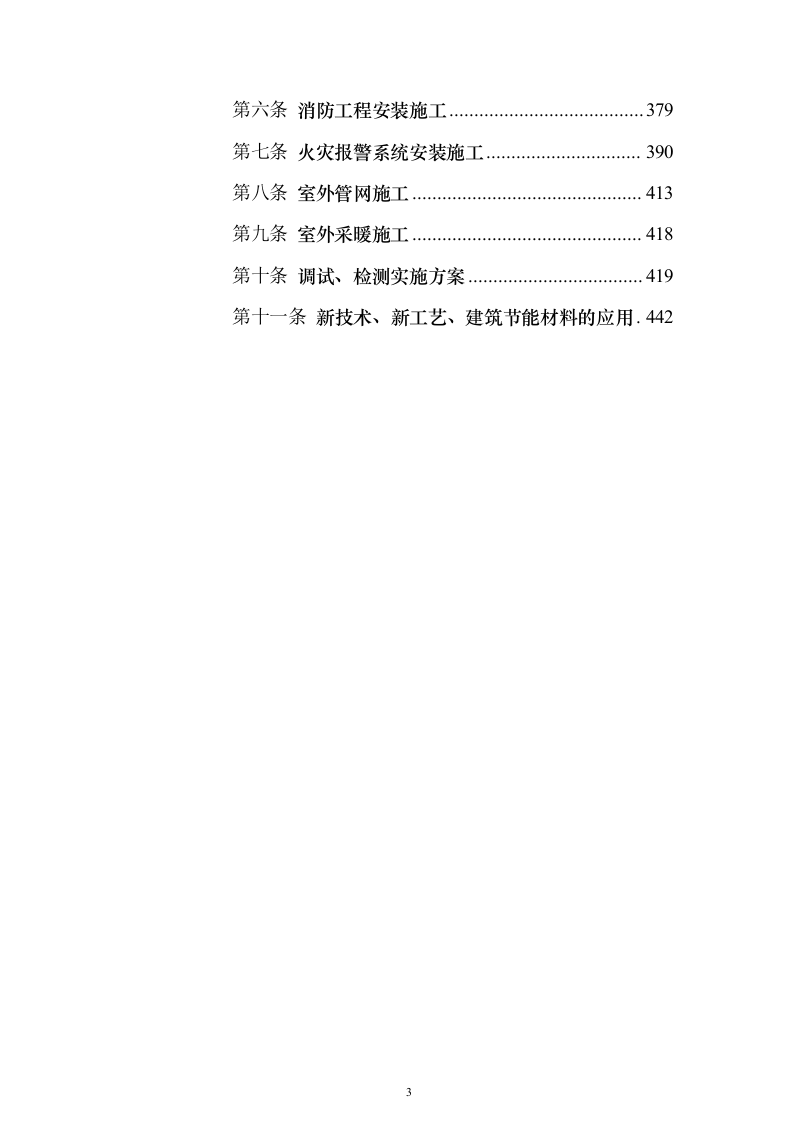

第六条
消防工程安装施工
379
第七条
火灾报警系统安装施工
390
第八条
室外管网施工
413
第九条
室外采暖施工
418
第十条
调试、检测实施方案
419
第十一条
新技术、新工艺、建筑节能材料的应用
442

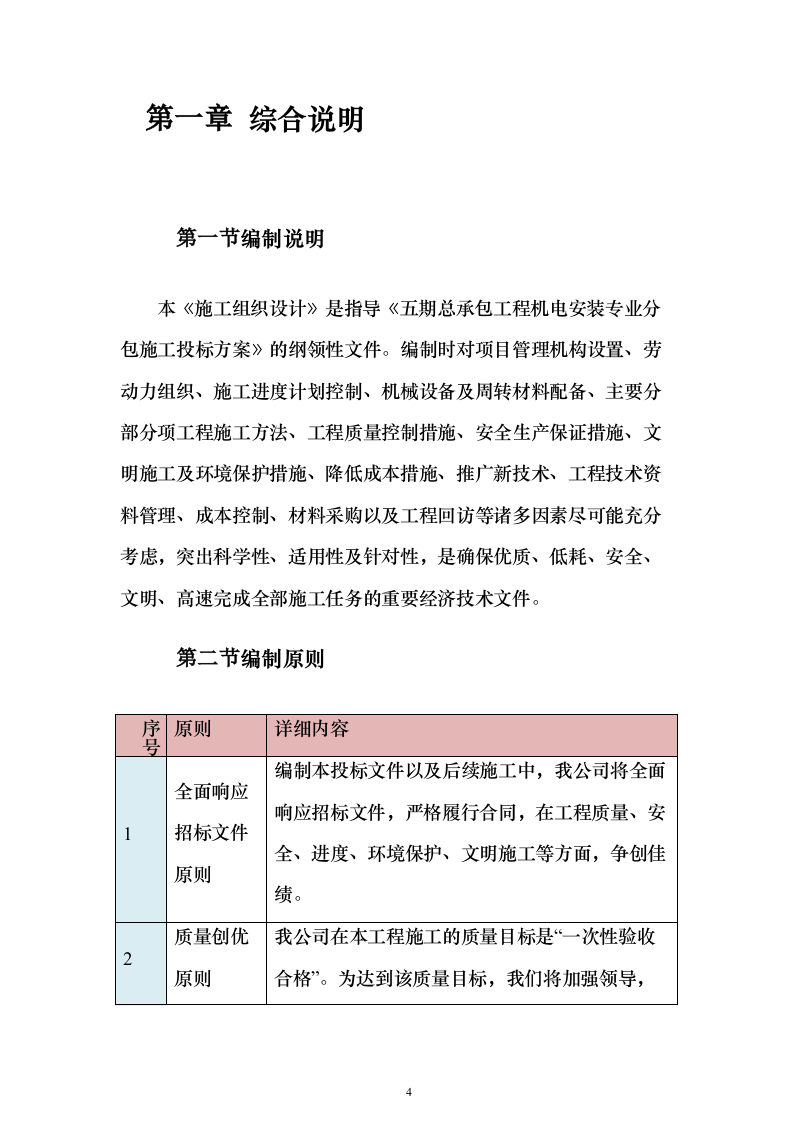

综合说明
编制说明
本《施工组织设计》是指导《五期总承包工程机电安装专业分包施工投标方案》的纲领性文件。编制时对项目管理机构设置、劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要分部分项工程施工方法、工程质量控制措施、安全生产保证措施、文明施工及环境保护措施、降低成本措施、推广新技术、工程技术资料管理、成本控制、材料采购以及工程回访等诸多因素尽可能充分考虑,突出科学性、适用性及针对性,是确保优质、低耗、安全、文明、高速完成全部施工任务的重要经济技术文件。
编制原则
序号
原则
详细内容
1
全面响应
招标文件
原则
编制本投标文件以及后续施工中,我公司将全面响应招标文件,严格履行合同,在工程质量、安全、进度、环境保护、文明施工等方面,争创佳绩。
2
质量创优原则

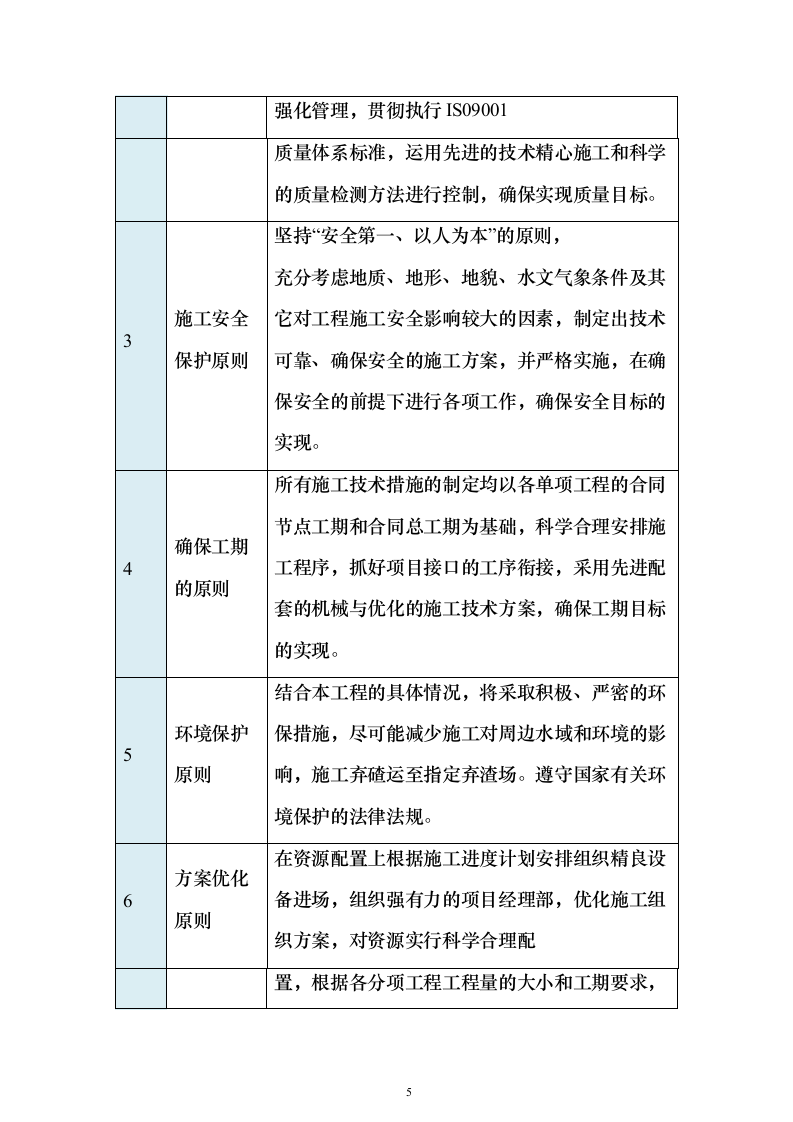

我公司在本工程施工的质量目标是“一次性验收合格”。为达到该质量目标,我们将加强领导,强化管理,贯彻执行IS09001
质量体系标准,运用先进的技术精心施工和科学的质量检测方法进行控制,确保实现质量目标。
3
施工安全保护原则
坚持“安全第一、以人为本”的原则,
充分考虑地质、地形、地貌、水文气象条件及其它对工程施工安全影响较大的因素,制定出技术可靠、确保安全的施工方案,并严格实施,在确保安全的前提下进行各项工作,确保安全目标的实现。
4
确保工期的原则
所有施工技术措施的制定均以各单项工程的合同节点工期和合同总工期为基础,科学合理安排施工程序,抓好项目接口的工序衔接,采用先进配套的机械与优化的施工技术方案,确保工期目标的实现。
5
环境保护原则
结合本工程的具体情况,将采取积极、严密的环保措施,尽可能减少施工对周边水域和环境的影响,施工弃碴运至指定弃渣场。遵守国家有关环境保护的法律法规。
6
方案优化原则

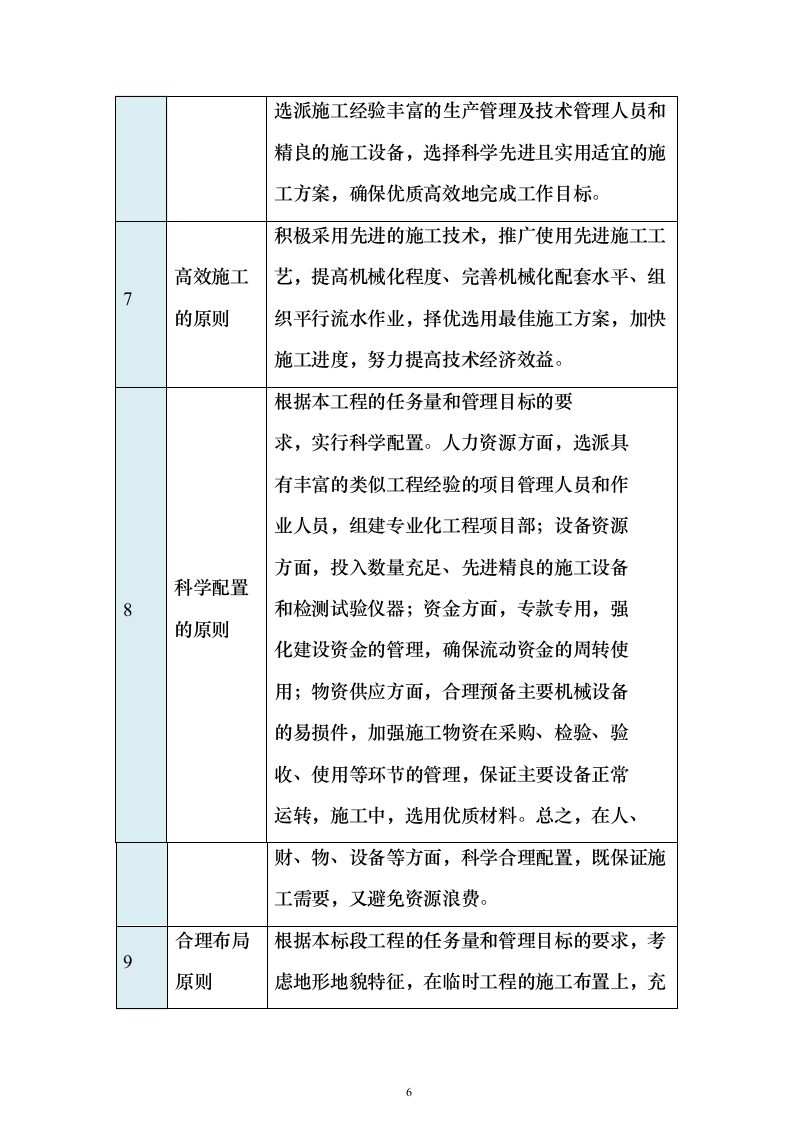

在资源配置上根据施工进度计划安排组织精良设备进场,组织强有力的项目经理部,优化施工组织方案,对资源实行科学合理配
置,根据各分项工程工程量的大小和工期要求,选派施工经验丰富的生产管理及技术管理人员和精良的施工设备,选择科学先进且实用适宜的施工方案,确保优质高效地完成工作目标。
7
高效施工的原则
积极采用先进的施工技术,推广使用先进施工工艺,提高机械化程度、完善机械化配套水平、组织平行流水作业,择优选用最佳施工方案,加快施工进度,努力提高技术经济效益。
8
科学配置的原则
根据本工程的任务量和管理目标的要
求,实行科学配置。人力资源方面,选派具
有丰富的类似工程经验的项目管理人员和作
业人员,组建专业化工程项目部;设备资源
方面,投入数量充足、先进精良的施工设备
和检测试验仪器;资金方面,专款专用,强
化建设资金的管理,确保流动资金的周转使
用;物资供应方面,合理预备主要机械设备
的易损件,加强施工物资在采购、检验、验
收、使用等环节的管理,保证主要设备正常
运转,施工中,选用优质材料。总之,在人、
财、物、设备等方面,科学合理配置,既保证施工需要,又避免资源浪费。
9
合理布局原则

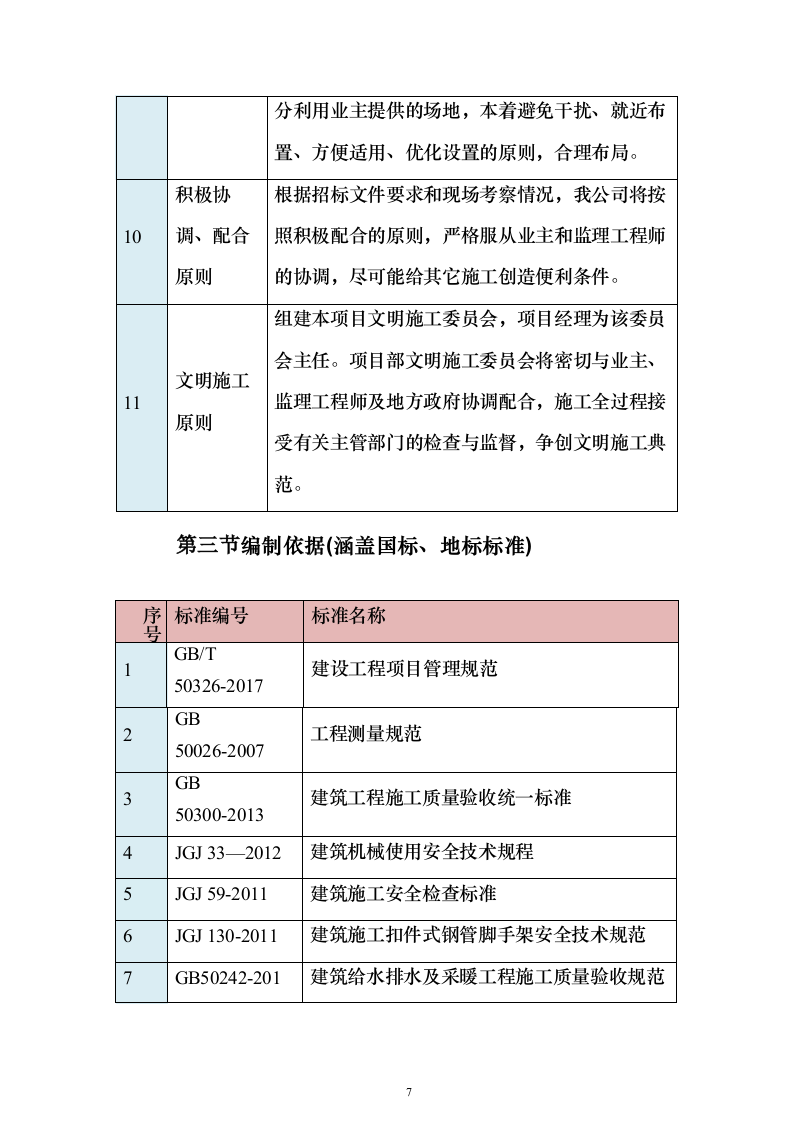

根据本标段工程的任务量和管理目标的要求,考虑地形地貌特征,在临时工程的施工布置上,充分利用业主提供的场地,本着避免干扰、就近布置、方便适用、优化设置的原则,合理布局。
10
积极协
调、配合
原则
根据招标文件要求和现场考察情况,我公司将按照积极配合的原则,严格服从业主和监理工程师的协调,尽可能给其它施工创造便利条件。
11
文明施工原则
组建本项目文明施工委员会,项目经理为该委员会主任。项目部文明施工委员会将密切与业主、监理工程师及地方政府协调配合,施工全过程接受有关主管部门的检查与监督,争创文明施工典范。
编制依据(涵盖国标、地标标准)
序号
标准编号
标准名称
1
GB/T
50326-2017
建设工程项目管理规范
2
GB
50026-2007
工程测量规范
3
GB
50300-2013
建筑工程施工质量验收统一标准
4
JGJ 33—2012
建筑机械使用安全技术规程
5
JGJ 59-2011
建筑施工安全检查标准
6
JGJ 130-2011
建筑施工扣件式钢管脚手架安全技术规范
7
GB50242-201 7
建筑给水排水及采暖工程施工质量验收规范

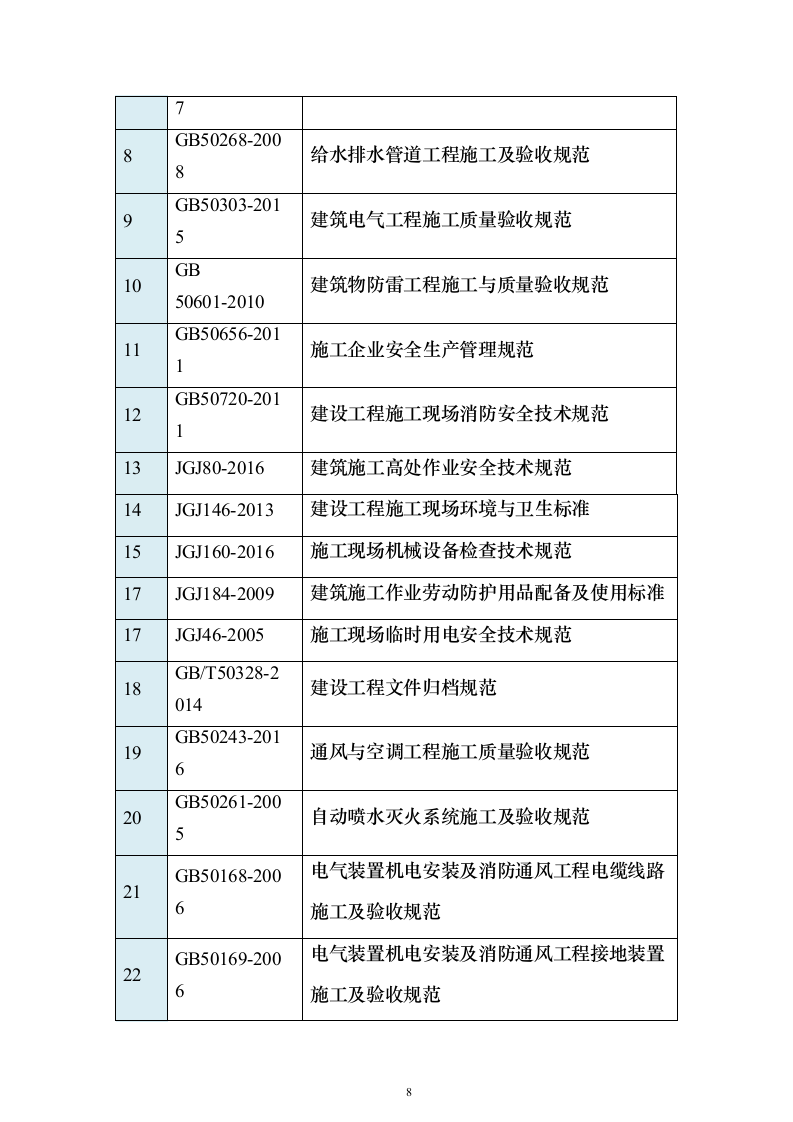

8
GB50268-200 8
给水排水管道工程施工及验收规范
9
GB50303-201 5
建筑电气工程施工质量验收规范
10
GB
50601-2010
建筑物防雷工程施工与质量验收规范
11
GB50656-201 1
施工企业安全生产管理规范
12
GB50720-201 1
建设工程施工现场消防安全技术规范
13
JGJ80-2016
建筑施工高处作业安全技术规范
14
JGJ146-2013
建设工程施工现场环境与卫生标准
15
JGJ160-2016
施工现场机械设备检查技术规范
17
JGJ184-2009
建筑施工作业劳动防护用品配备及使用标准
17
JGJ46-2005
施工现场临时用电安全技术规范
18
GB/T50328-2 014
建设工程文件归档规范
19
GB50243-201 6
通风与空调工程施工质量验收规范
20
GB50261-200 5
自动喷水灭火系统施工及验收规范
21
GB50168-200 6
电气装置机电安装及消防通风工程电缆线路施工及验收规范
22
GB50169-200 6
电气装置机电安装及消防通风工程接地装置施工及验收规范

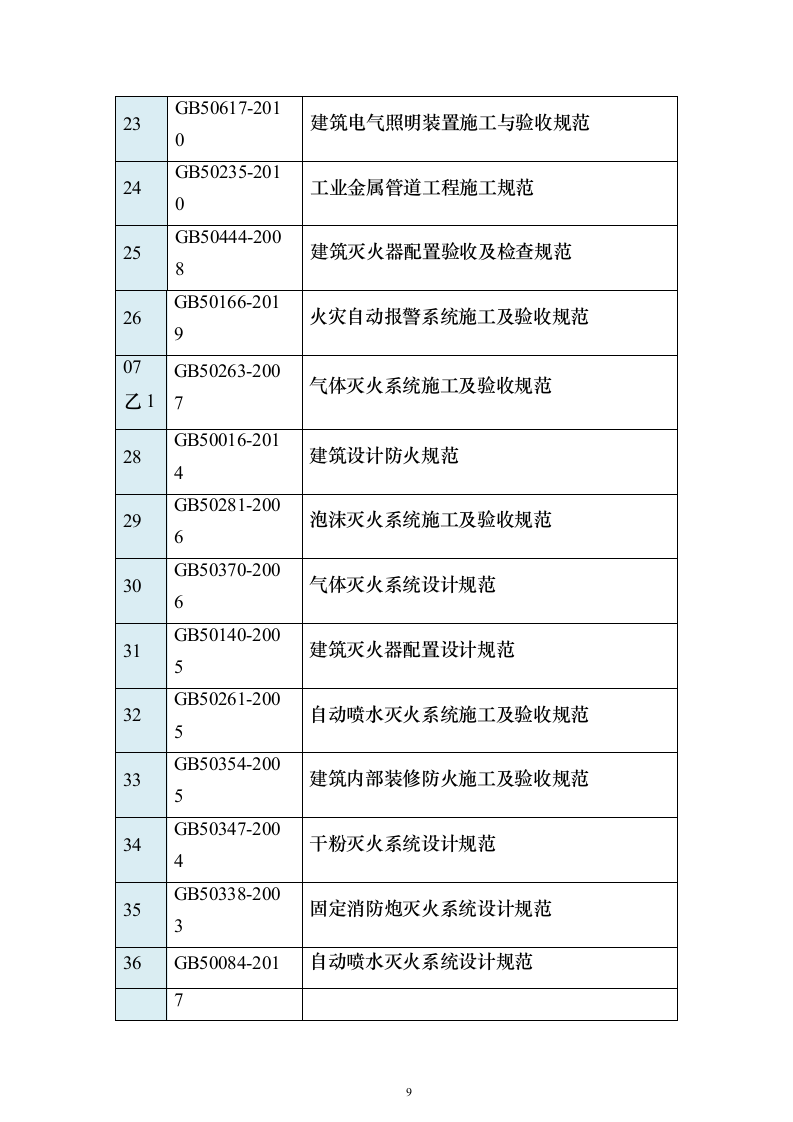

23
GB50617-201 0
建筑电气照明装置施工与验收规范
24
GB50235-201 0
工业金属管道工程施工规范
25
GB50444-200 8
建筑灭火器配置验收及检查规范
26
GB50166-201 9
火灾自动报警系统施工及验收规范
07乙1
GB50263-200 7
气体灭火系统施工及验收规范
28
GB50016-201 4
建筑设计防火规范
29
GB50281-200 6
泡沫灭火系统施工及验收规范
30
GB50370-200 6
气体灭火系统设计规范
31
GB50140-200 5
建筑灭火器配置设计规范
32
GB50261-200 5
自动喷水灭火系统施工及验收规范
33
GB50354-200 5
建筑内部装修防火施工及验收规范
34
GB50347-200 4
干粉灭火系统设计规范
35
GB50338-200 3
固定消防炮灭火系统设计规范
36
GB50084-201
自动喷水灭火系统设计规范
7

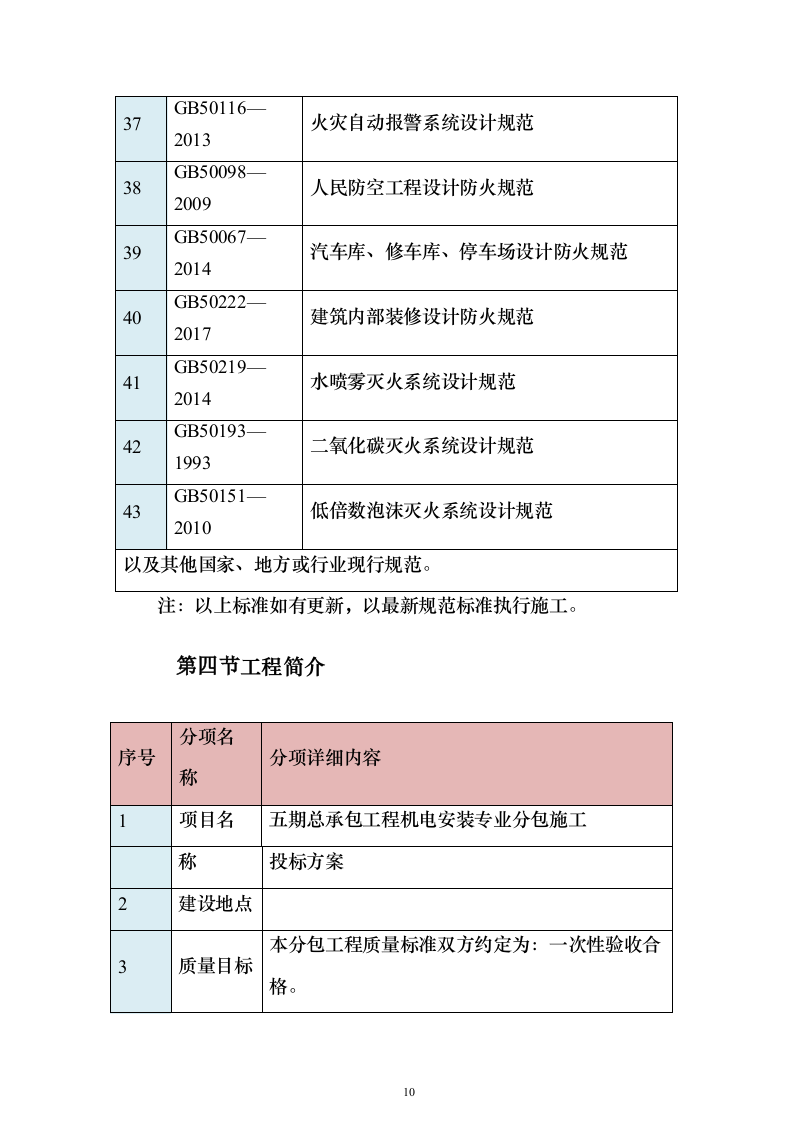

37
GB50116—2013
火灾自动报警系统设计规范
38
GB50098—
2009
人民防空工程设计防火规范
39
GB50067—2014
汽车库、修车库、停车场设计防火规范
40
GB50222—
2017
建筑内部装修设计防火规范
41
GB50219—2014
水喷雾灭火系统设计规范
42
GB50193—1993
二氧化碳灭火系统设计规范
43
GB50151—2010
低倍数泡沫灭火系统设计规范
以及其他国家、地方或行业现行规范。
注:以上标准如有更新,以最新规范标准执行施工。
工程简介
序号
分项名
称
分项详细内容
1
项目名
五期总承包工程机电安装专业分包施工
称
投标方案
2
建设地点
3
质量目标

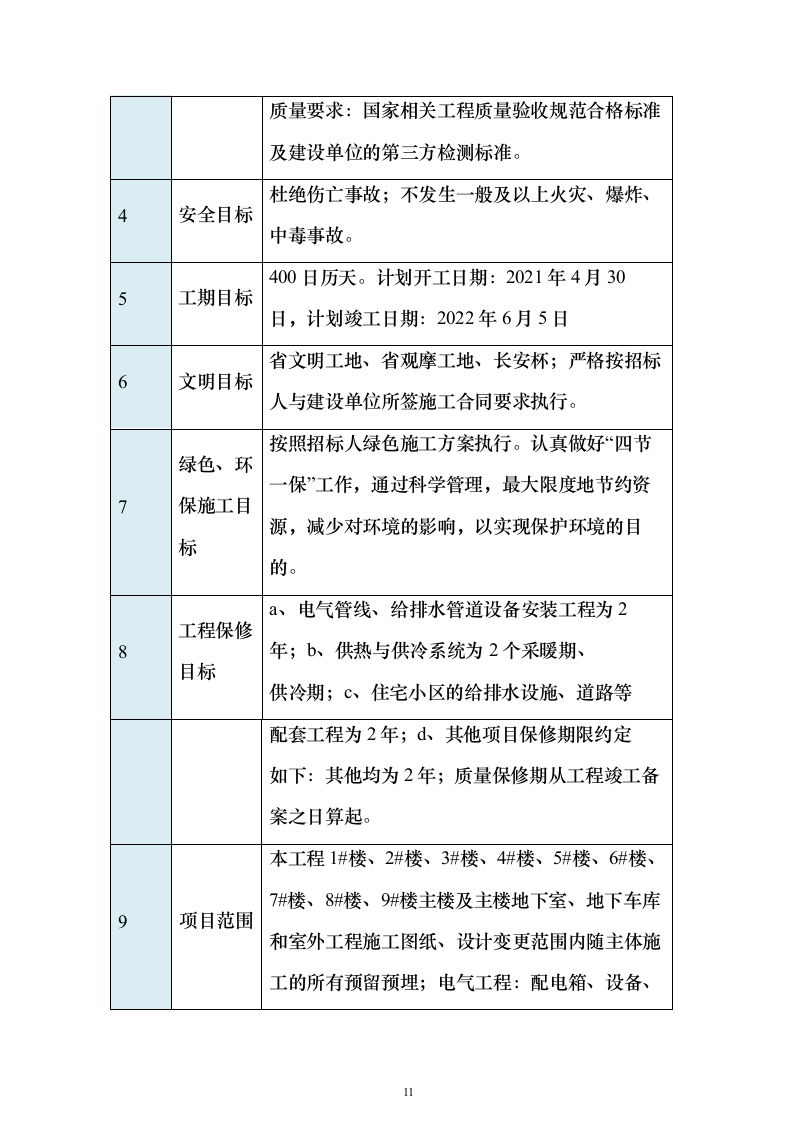

本分包工程质量标准双方约定为:一次性验收合格。
质量要求:国家相关工程质量验收规范合格标准及建设单位的第三方检测标准。
4
安全目标
杜绝伤亡事故;不发生一般及以上火灾、爆炸、中毒事故。
5
工期目标
400日历天。计划开工日期:2021年4月30日,计划竣工日期:2022年6月5日
6
文明目标
省文明工地、省观摩工地、长安杯;严格按招标人与建设单位所签施工合同要求执行。
7
绿色、环
保施工目标
按照招标人绿色施工方案执行。认真做好“四节一保”工作,通过科学管理,最大限度地节约资源,减少对环境的影响,以实现保护环境的目的。
8
工程保修目标
a、电气管线、给排水管道设备安装工程为2年;b、供热与供冷系统为2个采暖期、
供冷期;c、住宅小区的给排水设施、道路等
配套工程为2年;d、其他项目保修期限约定
如下:其他均为2年;质量保修期从工程竣工备案之日算起。
9
项目范围

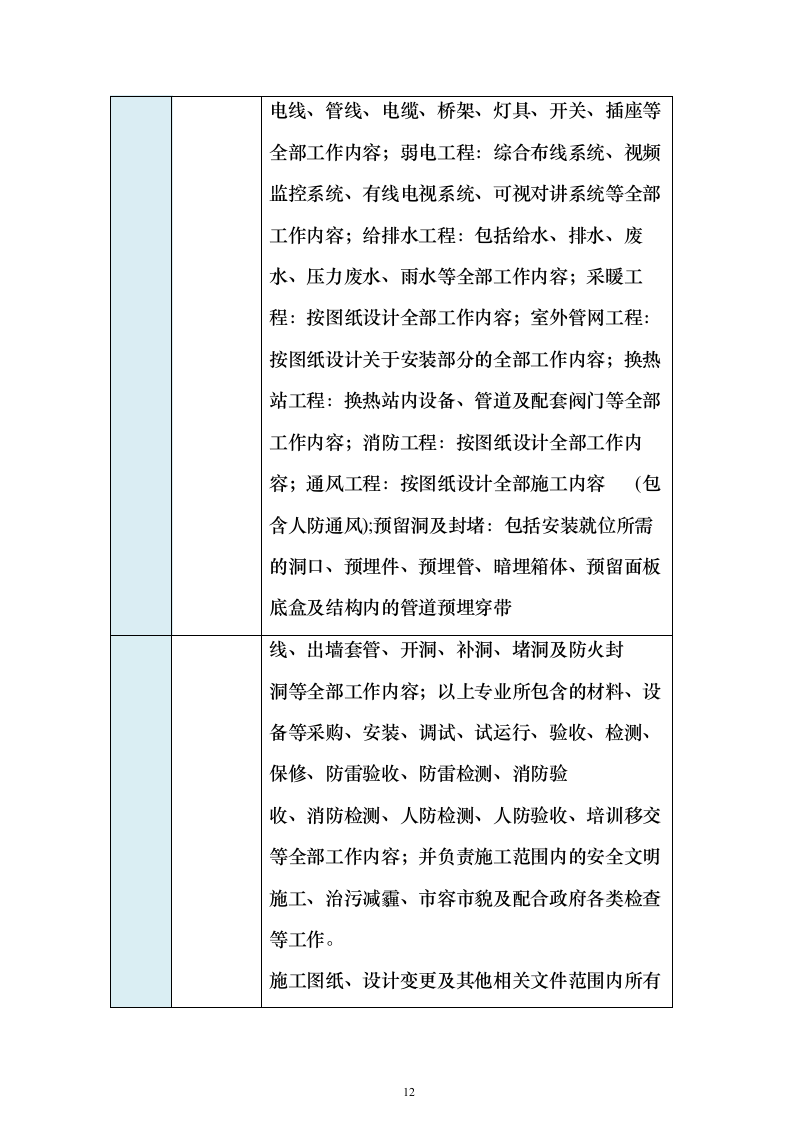

本工程1#楼、2#楼、3#楼、4#楼、5#楼、6#楼、7#楼、8#楼、9#楼主楼及主楼地下室、地下车库和室外工程施工图纸、设计变更范围内随主体施工的所有预留预埋;电气工程:配电箱、设备、电线、管线、电缆、桥架、灯具、开关、插座等全部工作内容;弱电工程:综合布线系统、视频监控系统、有线电视系统、可视对讲系统等全部工作内容;给排水工程:包括给水、排水、废水、压力废水、雨水等全部工作内容;采暖工程:按图纸设计全部工作内容;室外管网工程:按图纸设计关于安装部分的全部工作内容;换热站工程:换热站内设备、管道及配套阀门等全部工作内容;消防工程:按图纸设计全部工作内容;通风工程:按图纸设计全部施工内容
(包含人防通风);预留洞及封堵:包括安装就位所需的洞口、预埋件、预埋管、暗埋箱体、预留面板底盒及结构内的管道预埋穿带
线、出墙套管、开洞、补洞、堵洞及防火封
洞等全部工作内容;以上专业所包含的材料、设备等采购、安装、调试、试运行、验收、检测、保修、防雷验收、防雷检测、消防验
收、消防检测、人防检测、人防验收、培训移交等全部工作内容;并负责施工范围内的安全文明施工、治污减霾、市容市貌及配合政府各类检查等工作。

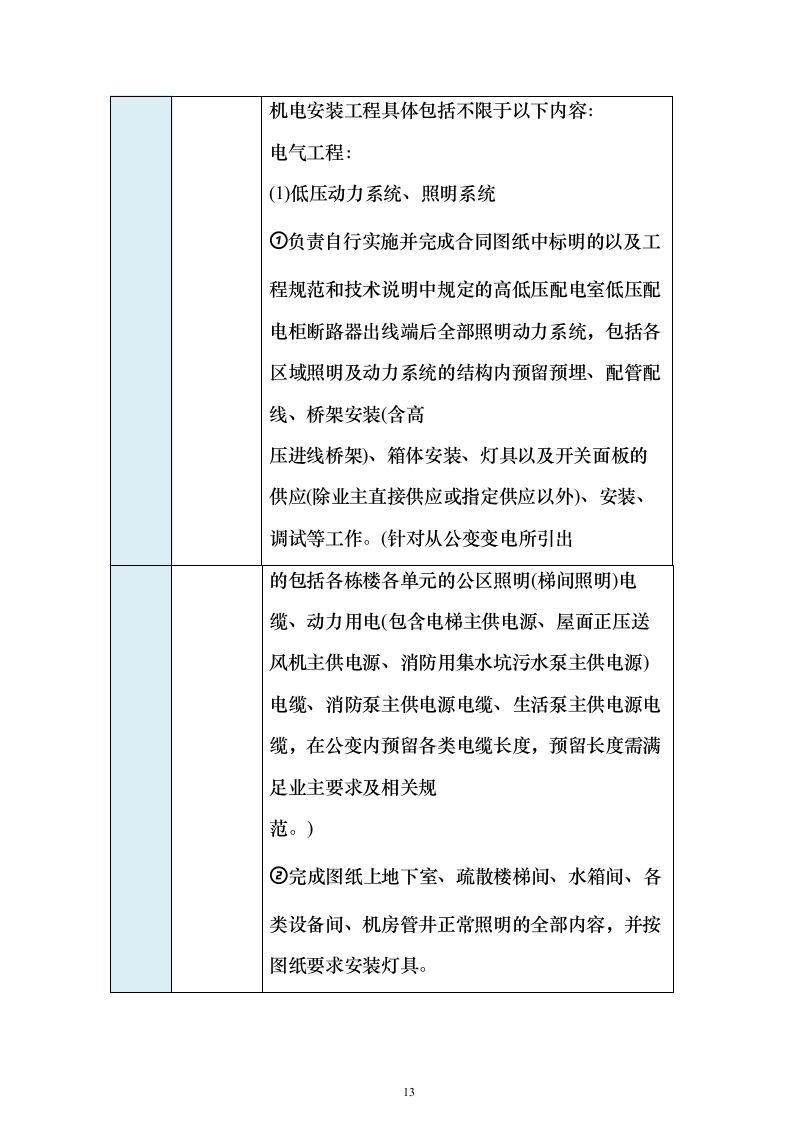

施工图纸、设计变更及其他相关文件范围内所有机电安装工程具体包括不限于以下内容:
电气工程:
(1)低压动力系统、照明系统
①负责自行实施并完成合同图纸中标明的以及工程规范和技术说明中规定的高低压配电室低压配电柜断路器出线端后全部照明动力系统,包括各区域照明及动力系统的结构内预留预埋、配管配线、桥架安装(含高
压进线桥架)、箱体安装、灯具以及开关面板的供应(除业主直接供应或指定供应以外)、安装、调试等工作。(针对从公变变电所引出
的包括各栋楼各单元的公区照明(梯间照明)电缆、动力用电(包含电梯主供电源、屋面正压送风机主供电源、消防用集水坑污水泵主供电源)电缆、消防泵主供电源电缆、生活泵主供电源电缆,在公变内预留各类电缆长度,预留长度需满足业主要求及相关规
范。)
②完成图纸上地下室、疏散楼梯间、水箱间、各类设备间、机房管井正常照明的全部内容,并按图纸要求安装灯具。
③完成图纸上应急照明和疏散指示灯全部内容。
④高低压部分设备及材料、干式变压器、所有高低压配电柜、直流屏、联络柜、连屏母排、插接母线、电缆等的连接安装、调试、验收及柴油发电机等的安装由其他专业分包负责施工。
⑤低压照明配电柜断路器出线至各单元配电间配电柜(或接线箱)敷设的居民计量
表箱前段电缆由专业分包负责,后段电缆敷设及居民计量箱安装由分包人负责自行完
成。
除上述以独立分包方式实施的工作以
外,本分包人负责自行实施并完成合同图纸中标明室内的以及工程规范和技术说明规定的以下工作:
(1)柴油发电机接出的电缆沟及支架工作。
(2)高压电缆保护管、套管预留及封堵。
(3)室内电缆沟内的电缆支架和电缆沟盖板的供应、安装。
(4)高低压配电室、配电间内设备基础及接地扁铁的施工。

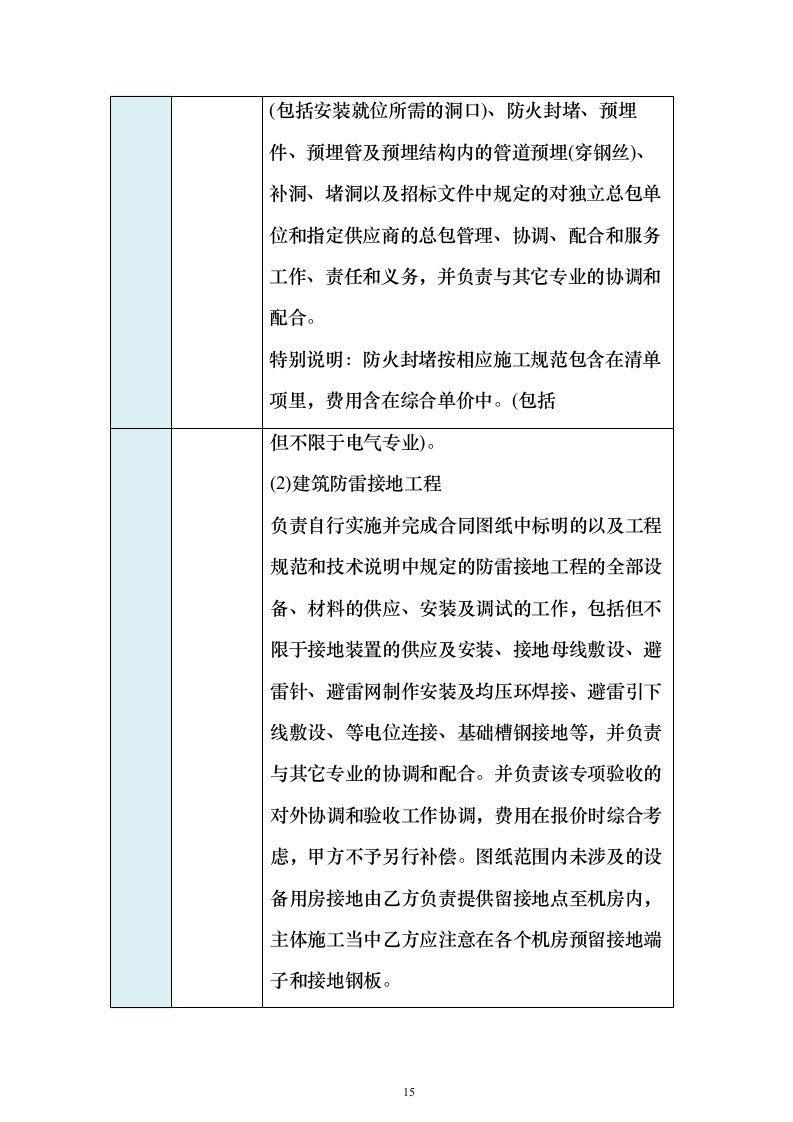

(5)负责各变配电系统的设备基础、接地、预留洞(包括安装就位所需的洞口)、防火封堵、预埋件、预埋管及预埋结构内的管道预埋(穿钢丝)、补洞、堵洞以及招标文件中规定的对独立总包单位和指定供应商的总包管理、协调、配合和服务工作、责任和义务,并负责与其它专业的协调和配合。
特别说明:防火封堵按相应施工规范包含在清单项里,费用含在综合单价中。(包括
但不限于电气专业)。
(2)建筑防雷接地工程
负责自行实施并完成合同图纸中标明的以及工程规范和技术说明中规定的防雷接地工程的全部设备、材料的供应、安装及调试的工作,包括但不限于接地装置的供应及安装、接地母线敷设、避雷针、避雷网制作安装及均压环焊接、避雷引下线敷设、等电位连接、基础槽钢接地等,并负责与其它专业的协调和配合。并负责该专项验收的对外协调和验收工作协调,费用在报价时综合考虑,甲方不予另行补偿。图纸范围内未涉及的设备用房接地由乙方负责提供留接地点至机房内,主体施工当中乙方应注意在各个机房预留接地端子和接地钢板。
给水、排水、采暖工程:
(1)给水系统:自小区进水总表至车库及塔楼(含商业部分)所有用水点,负责图
纸上此区间内管道、设备(含泵房内外所有设备)、水箱、阀门、表井、阀门井、配件、支吊架、套管、保温等所有内容的施工(不
含水表及表前后由自来水公司设计的阀门的安装)。包含中水、热水管道系统。
分包单位需为自来水公司(或其它承包人)施工的管道、水表及表阀接驳预留合适的接驳口(满足空间尺寸、口径及接口形式等的要求),自来水公司(或其它承包人)未进场前,由于给水系统的不完整导致打压所需的各种临时连接费用分包单位需充分考
虑,其费用包含在投标报价中。分包单位需负责图纸内所有给水系统的套管预留及套管封堵,含自来水公司或其它承包人施工范围内的套管。
(2)排水系统包括污水、废水、雨水、冷凝水等,起点为各排水接口,终点为室外市政排水检查井,负责图纸上此区间管道、阀门、配件、支吊架、设备、检查井、设施等所有内容的施工。(排水系统包括但不限于
①室内污、废水排水系统:指地下室潜水泵污废水排放系统、室内卫生间污水排放系统、厨房废水排放系统、阳台洗衣机废水排放系统等,包括潜水泵、阀门、配件、排水管道、
管件、地漏、套管等的安装,室内污废水排水管均应按图接至各排水受水点位置,所有排水管口用管帽临时封堵,固定牢靠,所有室内污水、废水排水系统及地下室污水排水系统的终点为排水管道接入的第一个室外检查井。②室内雨水及空调冷凝水排水系统:包括管道、管件、地漏、雨水斗、套管等的安装,室内雨水及空调冷凝排水系统的终点为雨水管道接入的第一个室外雨水检查井、雨水口或室外排水沟。③室外雨水排放系统:包括雨水收集系统、室外雨水排放系统接至管网最下游的雨水检查井(或雨水收集池),并负责跟市政雨水管井对接(由分包人自行申请破市政道路、设施及恢复工作,包含设围挡施工)。④室外污水排放系统:包括室外污水排放系统接至最下游的污水检查井(或化粪池),并负责跟市政污水管井对接(由分包人自行申请破市政道路、设施及恢复工作,包含设围挡施工))。
(3)采暖系统:①车库内一次热力主管道:包含自车库外墙至换热站一次热力管线、
阀门、管道附件、保温、支吊架等全部施工内容;②车库内二次热力管道:起点为出换热站外墙后采暖主管,终点为室内地采暖,
负责图纸上此区间内管道、阀门、支吊架、热力入口、热量表及附件、分集水器(其中户内分集水器为甲供)、温控器(含温控阀门、面板及控制线全套)、管道附件、保温、地板辐射采暖、套管等全部施工内容,并应在热力相关单位施工完毕后负责所有套管洞的封堵。分包人需负责图纸范围内所有套管的预留,含热力单位或其它承包人施工范围内的
套管。换热站内换热系统由热力单位施工,但需完成换热站内土建部分(包含设备基础按照热力公司深化设计图纸进行施工)及换热站补水、压力排水系统的施工。
消防、通风工程(含人防通风):
(1)消火栓系统:包含图纸范围内消火栓系统设备、管道、电伴热及保温(如有)、阀门及配件等全系统施工,包含灭火器(如有)。室外消火栓系统及室外消火栓水泵接合器。
(2)喷淋系统:包含图纸范围内喷淋系统设备、管道、电伴热及保温(如有)、阀门及配件等全套系统施工,室外喷淋水泵接合器等系统,包括按照喷淋设计及施工规范设置喷头集热板。
(3)气体灭火系统:按图纸中要求及后期专业厂家配合施工的气体灭火系统的深化设计施工内容。
(4)火灾自动报警系统、消防联动控制系统、消防设备状态电源监控系统及电气火灾监控系统:根据界限范围划分,所有由消防控制中心敷设至楼栋的监控电线、电缆;以上系统施工包含图纸设计范围以内的室外电缆保护管及电缆敷设;室内桥架、钢制线槽安装、管内、桥架内、线槽内电线电缆敷设及防火堵洞、标识等相关内容,消防控制报警设备、火灾报警控制器、总线控制盘、消防联动控制柜、消防电源控制箱(消防控
制室)、消防区域机安装、消防广播、消防电话、电源、感烟探测器、可燃气体探测器、感温探测器、电话插孔、消防对讲电话、手
动报警按钮、消火栓启泵按钮、火灾声光报
警器、输入输出模块、短路隔离器、火灾报警、楼层显示器、接线端子箱、信号中继器、联动型气体火灾报警控制器等,以上所有内容的设备安装、系统检验、检测调试。
(5)消防联动控制系统:包括自动喷水灭火系统联动控制、消火栓系统联动控制、气体灭火系统联动控制、防烟系统、排烟系统联动控制、电梯的联动控制、火灾声光报警系统、消防应急广播系统、消防专用电话系统、电气火灾监控系统、防火门监控系统、防火卷帘监控系统、消防设备电源监控系统等其他相关联动控制系统。桥架安装防火堵洞及管内桥架内电线电缆敷设、联动系统调试等。
(6)消防泵房所有设备安装及消防巡检柜安装并调试完成,消防水系统及电系统调试。
(7)室内空气质量监测系统安装调试,风机联动调试,达到使用要求。
(8)消防控制室设备安装、线缆敷设、
系统调整,达到规范要求。
(8)在施工过程中因变更或消防施工,需要对原预留、预埋调整或增加后开洞,由消防单位负责施工。
(9)通风防排烟系统:排风系统、排烟系统、送风系统、正压送风系统、排风兼排烟系统,包含风管制作安装,风机安装调试,线缆敷设,达到图纸及规范要求。
(10)项目所有与消防有关的检测、协调及验收等相关费用全部由分包人承担,包括非分包人施工范围的内容(包括但不限于第三方检测费用)。
(11)消防验收初验后必须于10天内整改完成,通过最终验收,并取得验收合格报告。
(12)调试及验收整改阶段,必须保障24小时倒班进行。
以上专业包含的所有施工内容以与业主签订的合同约定施工内容为准。
工程概况
序
项目
内容
号
1
电气工程概况
1、负荷分级
二级负荷:消防用电,主要通道及楼梯间照明用电,客梯用电,走道照明,航空障碍灯,生活水泵,排污泵用电,安防系统用电,火灾报警及消防联动控制设备。
其余为三级负荷。
2、负荷总容量
住宅用电负荷指标:
ALha建筑面积>150平方米,配置10kW;ALhb:建筑面积>170平方米,配置12kW;
3、供电电源
3.1工作电源:引自公变及专变。
3.2备用电源:引自柴油发电机组。
4、供配电系统
4.1低压配电系统采用树干式与放射式相结合的供电方式,使用电压:单相220V,三相380V。详见低压配电干线系统图。
4.2消防设备等重要负荷采用双路电源供电,在末端配电箱处自动投切。
4.3电能计量
本工程住宅各住户电费采用一户一表,电表集中设置于公共区域电表箱内。
4.4无功功率补偿方式
在变配电系统低压侧设无功功率集中自动补偿装置,要求补偿后高压侧的功率因数不小于
0.95。
4.5低压断路器保护及附件设置
非消防回路断路器设过载长延时、短路瞬时脱扣器。消防回路设置短路瞬时脱扣器,过载不动作于跳闸。住宅配电线路在住宅总箱内设剩余电流动作保护,防止电气火灾。部分回路设分励脱扣器及辅助开关作为火灾时非消防设备电源切除、限制过载或其他用途。
5、设备选型及安装
5.1配电箱、控制箱除在竖井、设备用房明装外,其它均为暗装。除注明外,箱体安装高度为上口距地不超过2.2m,箱体高度1200mm以上时
宜落地安装。暗装配电箱应配合土建预留洞口,
落地式配电箱下设200mm高的槽钢基础。配电箱安装参见标准图04D702-1《常用低压配电设备安
装》。
5.2电气竖井内设备安装参见04D701-1《电气竖井设备安装》。
5.3电梯井道内设置永久性照明,灯具为防水防尘型,带防护网罩,机房及底坑距地1.3m处设双控开关,在机房距井道顶部0.5m及底坑距地1.5m处安装带接地插孔的电源插座,防护等级不低于IP54。电梯相关电气装置随电梯设备配套提供,由专业施工单位安装。
6、设备控制
6.1所有消防设备均由消防控制室集中控制,控制箱设就地手动控制。
6.2平时、消防两用的设备平时手动控制,
火灾时由消防控制室控制,消防控制室具有控制优先权。
6.3随设备成套带来的控制箱(柜)本设计仅提供电源。
6.4消防设备控制箱内热继电器过负荷保护仅作用于报警,不切断设备电源。
7、照明系统7.1设计标准
本工程按LPD目标值设计。
7.2光源与灯具
在满足眩光限制和配光要求的条件下,选用发光效率高、显色性好、使用寿命长、色温适宜并符合环保要求的光源。一般场所采用三基色节能型T5荧光灯(配用电子镇流器)、LED灯或其他节能型灯具,功率因数大于0.9。
7.3照明配电系统
7.3.1采用放射式与树干式相结合方式,中性线截面与相线相同,树干式配电采用电缆拱接供电至配电箱。
7.3.2除注明及50V以下特低压灯具外,照明回路均设PE线。
7.4照明控制
7.4.1设备用房、竖井等小空间就地设照明开关控制;
7.4.2楼梯间的一般照明就地采用声光感应控制。
7.4.3所有场所照明功率密度值不得超过表二要求的数值。
7.5设备安装
7.5.1有吊顶的场所,选用嵌入式格栅荧光
灯、筒灯,无吊顶场所选用控照式荧光灯,链吊式安装,距地3.0m或吸顶安装。壁灯距地2.4m。设备用房、厨房均采用防潮型灯具,设于室外露天的灯具防护等级要求不低于IP54。
7.5.2插座均选用安全型,照明开关、插座均暗装,除注明者外均为250V,10A,开关底边距地1.3m,侧边距门框0.15m,有洗浴设备的卫生间内开关、插座选用防潮防溅型面板,电器面板及管线应设在2区以外。
8、导体选型及线路敷设8.1导体选型
8.1.1非消防低压出线电缆选用WDZ(B)-YJY(Z(B)-YJV、YJV)-0.6/1kV(低烟无卤)阻燃
铜芯电力电缆、WDZ(C)-BYJ(Z(C)-BV、BV)-450/750V(低烟无卤)阻燃铜芯电线。
8.2线路敷设
8.2.1电力、照明分支配线除图中注明外,均采用2.5mm²导线穿钢管,住宅户内采用阻燃硬质中型PC管沿楼板、墙内或吊顶内敷设,未注明根数的线路导线均为3根。由接线盒至灯具的线路长度不超过1.2m时可穿可挠金属管敷设。户式中央
空调系统室内、外机之间及室内机至温控器的管线由空调公司负责。明敷于潮湿场所或埋地敷设的金属导管应采用壁厚不小于2mm的厚壁钢导管,明敷或暗敷于干燥场所的金属导管可采用管壁厚度不小于1.5mm的电线管。聚氯乙烯绝缘导线穿管管径配合参见表3、表4。
8.2.2配电间(竖井)内线路均为明敷,母
线、桥架等穿越墙体和楼板时应配合土建预留孔洞。
8.2.3特殊场所的线路敷设:电气设备及管
线应设在2区以外,穿越洗浴区域、等场所的电气线路均穿PC管敷设。
8.2.4设备机房内线路均沿线槽、桥架或穿钢管明敷。各类机电设备电源出线口的具体位置以设备专业图纸为准。
8.2.5平面图中所有回路的N线、PE线均从配电箱内引出。
8.2.6电缆桥架采用托盘式或梯式系列,均带金属保护盖,电力平面与照明平面中的桥架为同一桥架,若有不同,以电力平面为准。
8.2.7桥架施工参见04D701-3《电缆桥架安
装》,线槽施工参见96D301-1《线槽配线安装》。
8.2.8同一桥架内向同一负荷供电的工作与备用电源电缆之间应采用防火隔板隔开。
8.2.9钢制电缆桥架直线段长度超过30m时,宜设置伸缩节。电缆桥架跨越建筑物变形缝处应设置补偿装置。
8.2.10单芯电缆进出柜(箱)、桥架、支架
及固定卡具时,均应采取分隔磁路的措施,防止
涡流产生。多根单芯电缆敷设时,应选择合适的排列方式,防止涡流的叠加。交流单芯电缆或分相后的每相电缆不得单根穿于钢导管内。矿物绝缘(MI)电缆施工参见《矿物绝缘电缆敷设》
09D101-6。
8.2.11铝合金电缆与设备连接时应采用专用铜铝过渡接线端子。
8.2.12线路敷设方式及敷设部位标注方式参见表5、表6。
9、防雷、接地及安全系统9.1建筑物防雷
9.1.1本工程年预计雷计次数为0.0429次/a,按第三类防雷建筑物设防,满足防直击雷、侧击
雷、防雷电感应及雷电波的侵入,并设置总等电位联结。
9.1.2接闪器:在屋顶沿女儿墙、屋角、屋脊、屋檐和檐角采用Φ12热镀锌圆钢做接闪带,接闪带敷设于女儿墙顶(建筑物外墙外墙表面、屋檐
边垂直面或垂直面外),屋顶避雷网格不大于
20mX20m或16mX24m,所有突出屋面的金属体和构
筑物如金属通风管、风机、金属屋面、金属屋架等均应采用Φ10热镀锌圆钢与接闪带可靠电气连接,同一位置
