公路工程施工组织设计方案639页(2024年修订版).docx

DOCX   639页   下载869   2024-11-06   浏览25   收藏50   点赞601   评分-   232118字   123积分
还在等文档吃灰吗!快上传文档躺赚收益
温馨提示:当前文档最多只能预览 15 页,若文档总页数超出了 15 页,请下载原文档以浏览全部内容。

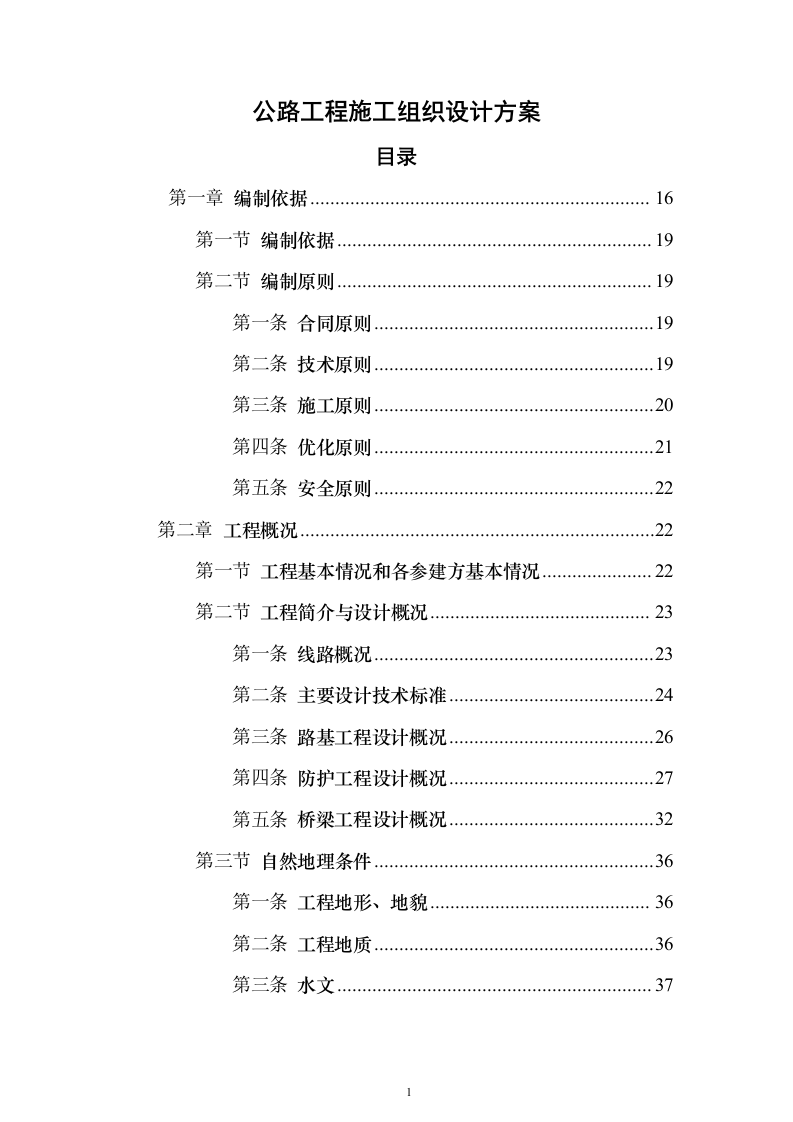

公路工程施工组织设计方案639页(2024年修订版).docx 第1页
公路工程施工组织设计方案639页(2024年修订版).docx 第2页

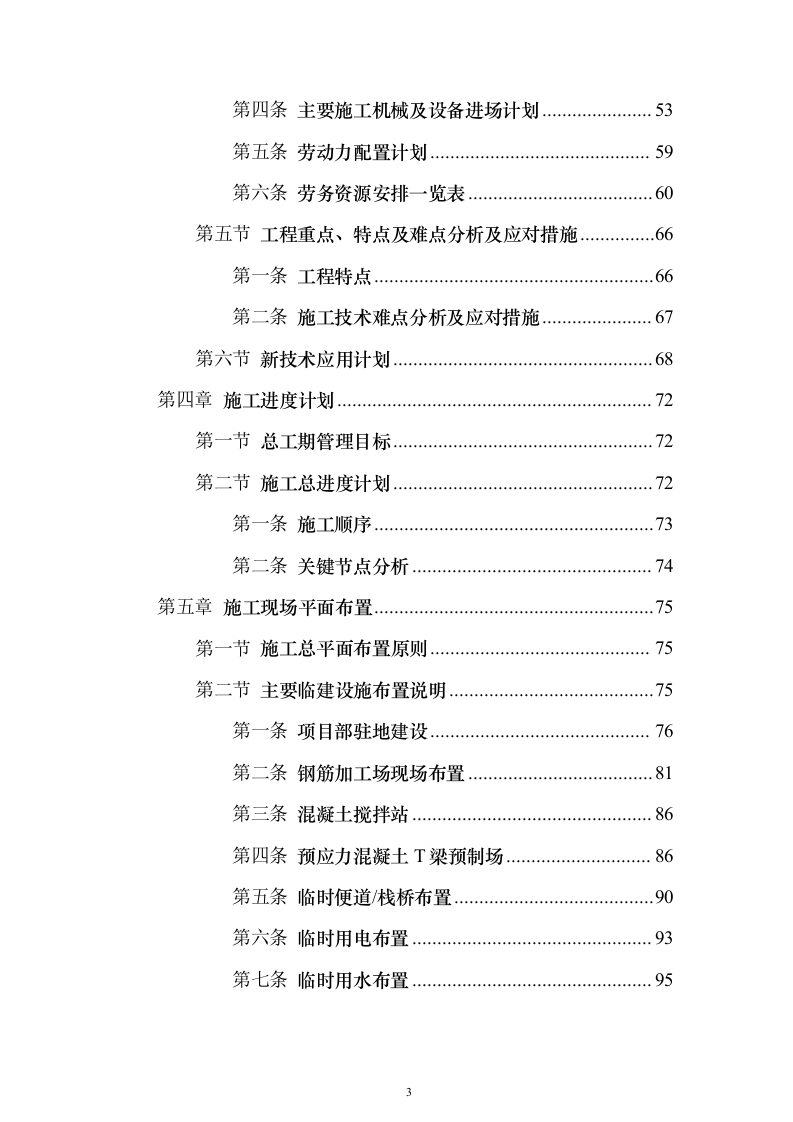

公路工程施工组织设计方案639页(2024年修订版).docx 第3页

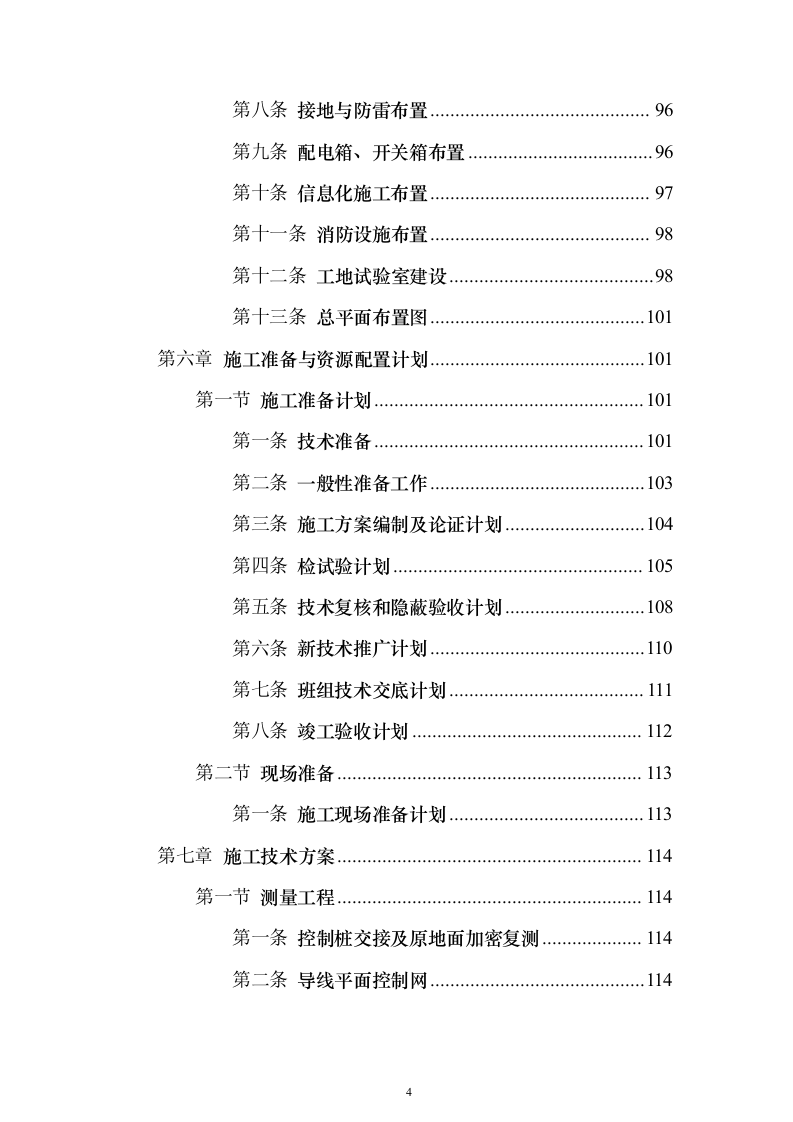

公路工程施工组织设计方案639页(2024年修订版).docx 第4页

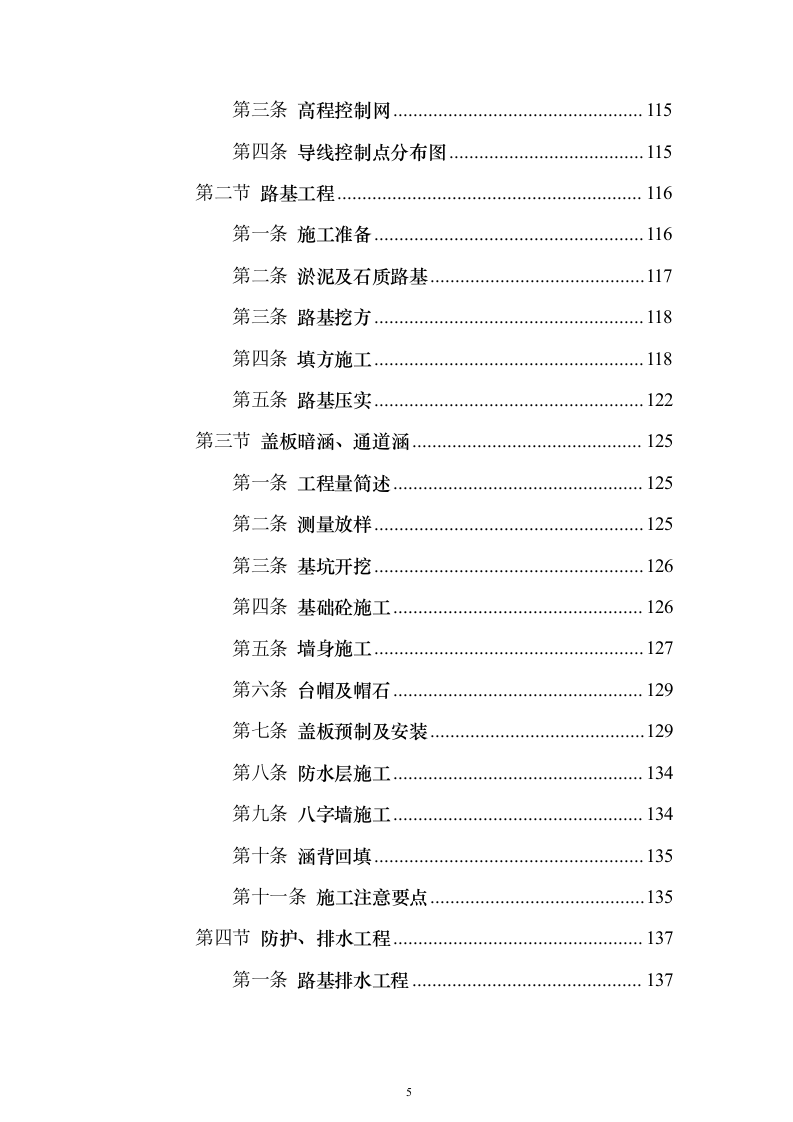

公路工程施工组织设计方案639页(2024年修订版).docx 第5页
公路工程施工组织设计方案639页(2024年修订版).docx 第6页

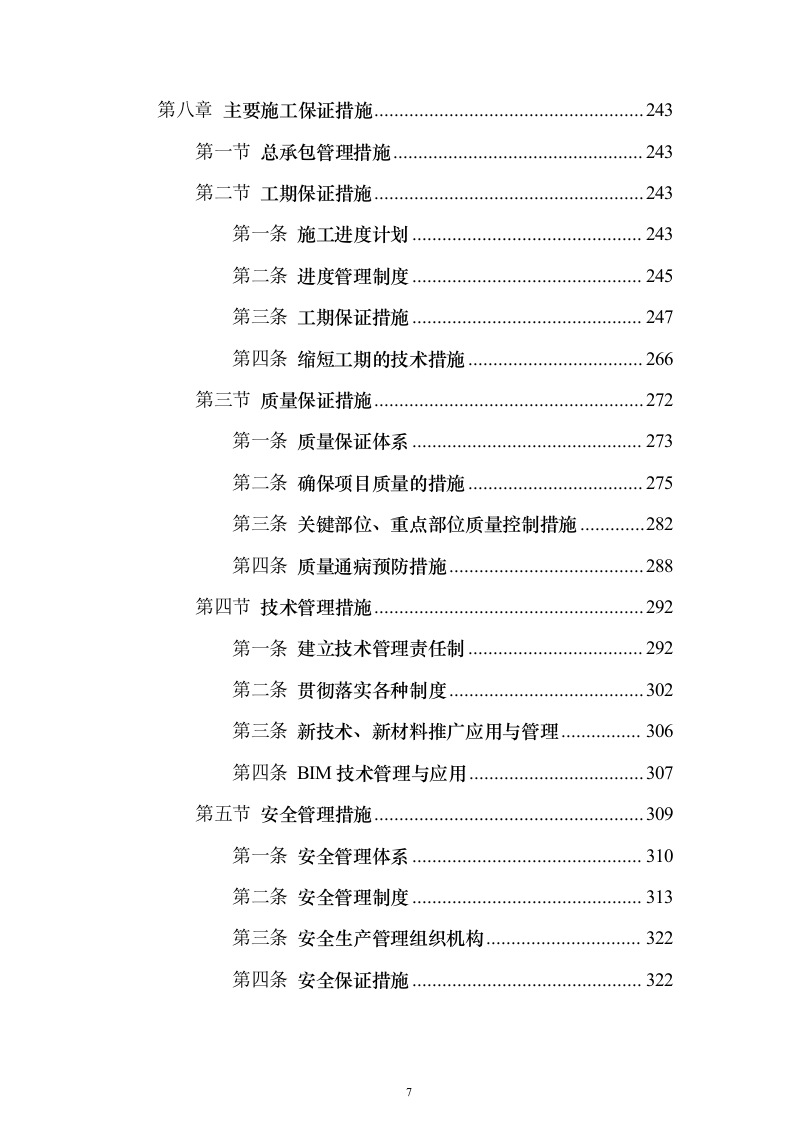

公路工程施工组织设计方案639页(2024年修订版).docx 第7页

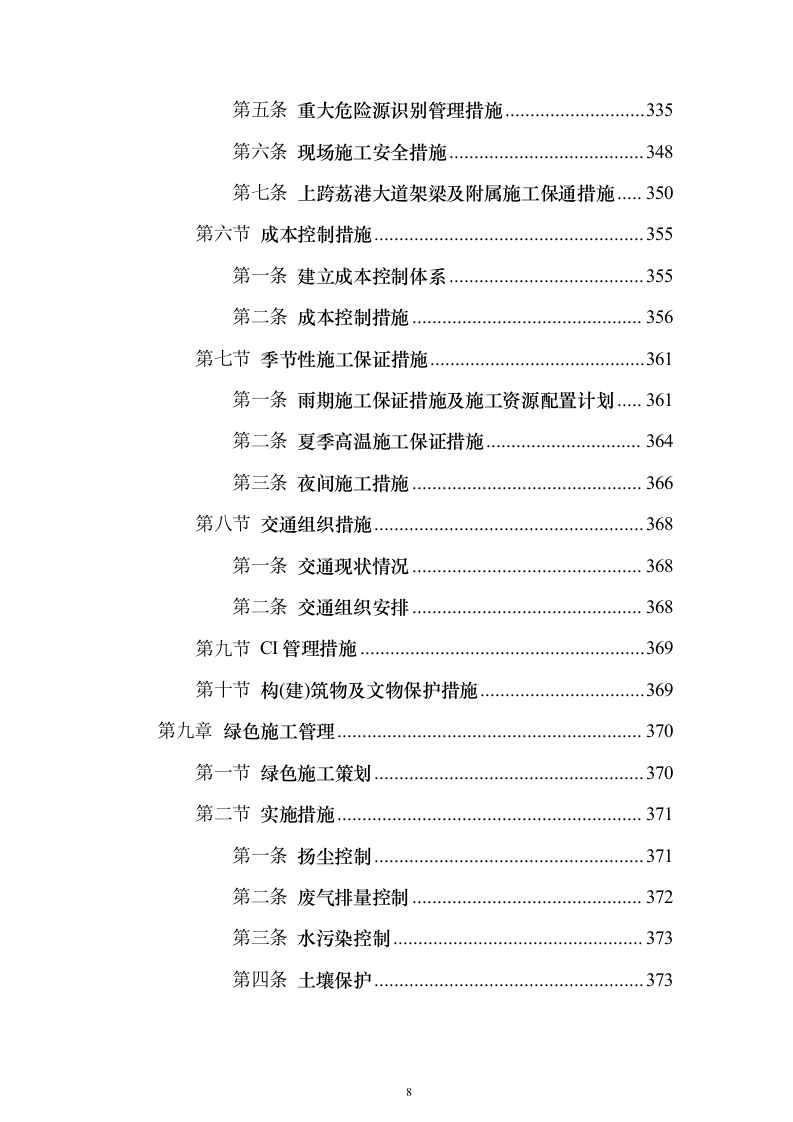

公路工程施工组织设计方案639页(2024年修订版).docx 第8页

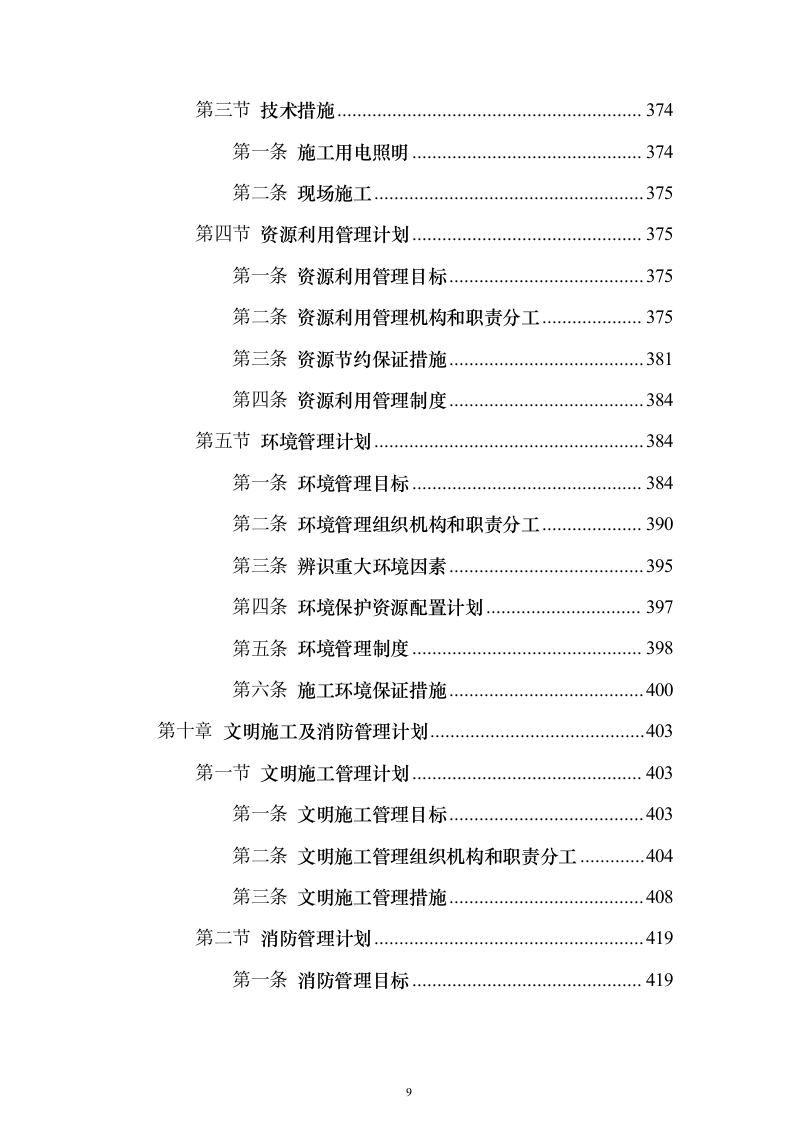

公路工程施工组织设计方案639页(2024年修订版).docx 第9页

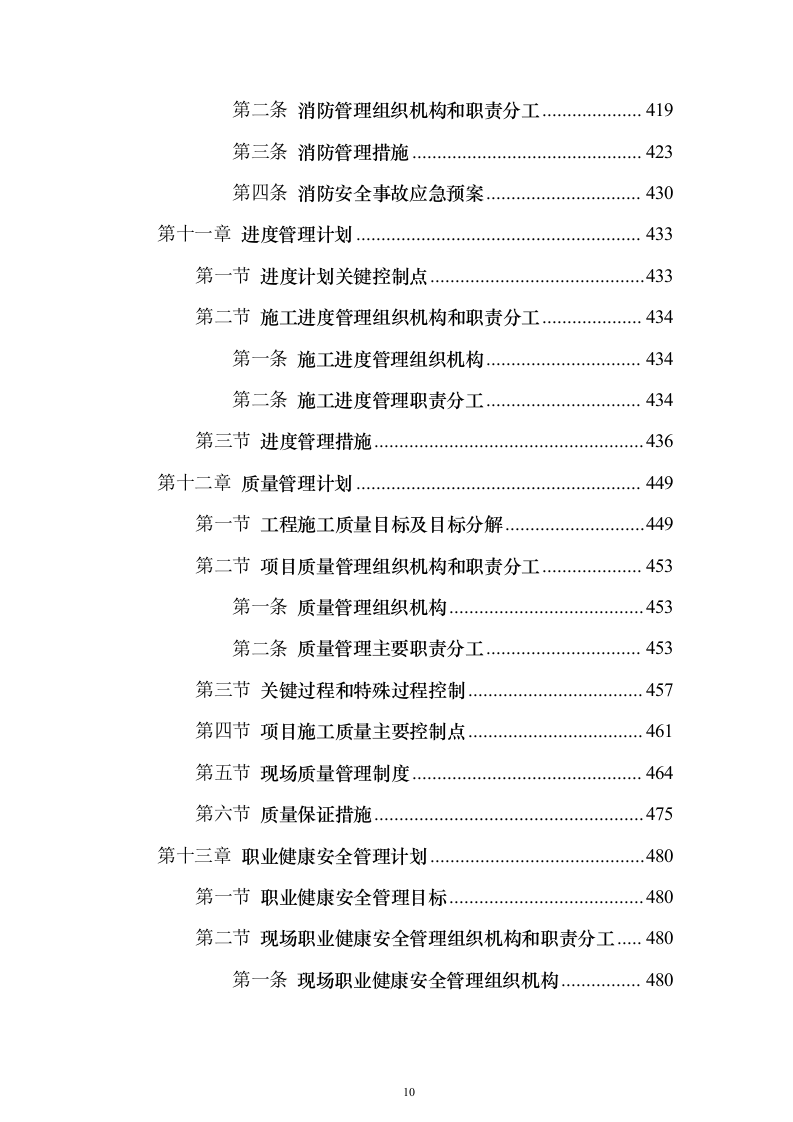

公路工程施工组织设计方案639页(2024年修订版).docx 第10页

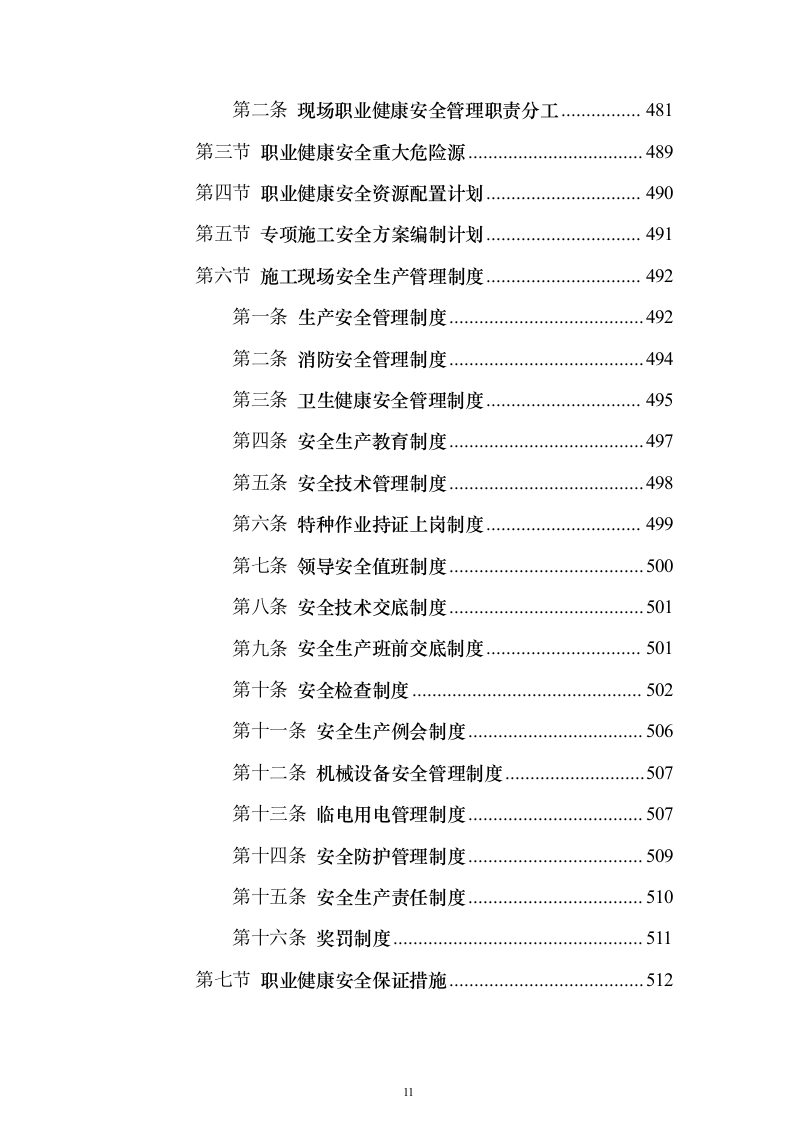

公路工程施工组织设计方案639页(2024年修订版).docx 第11页

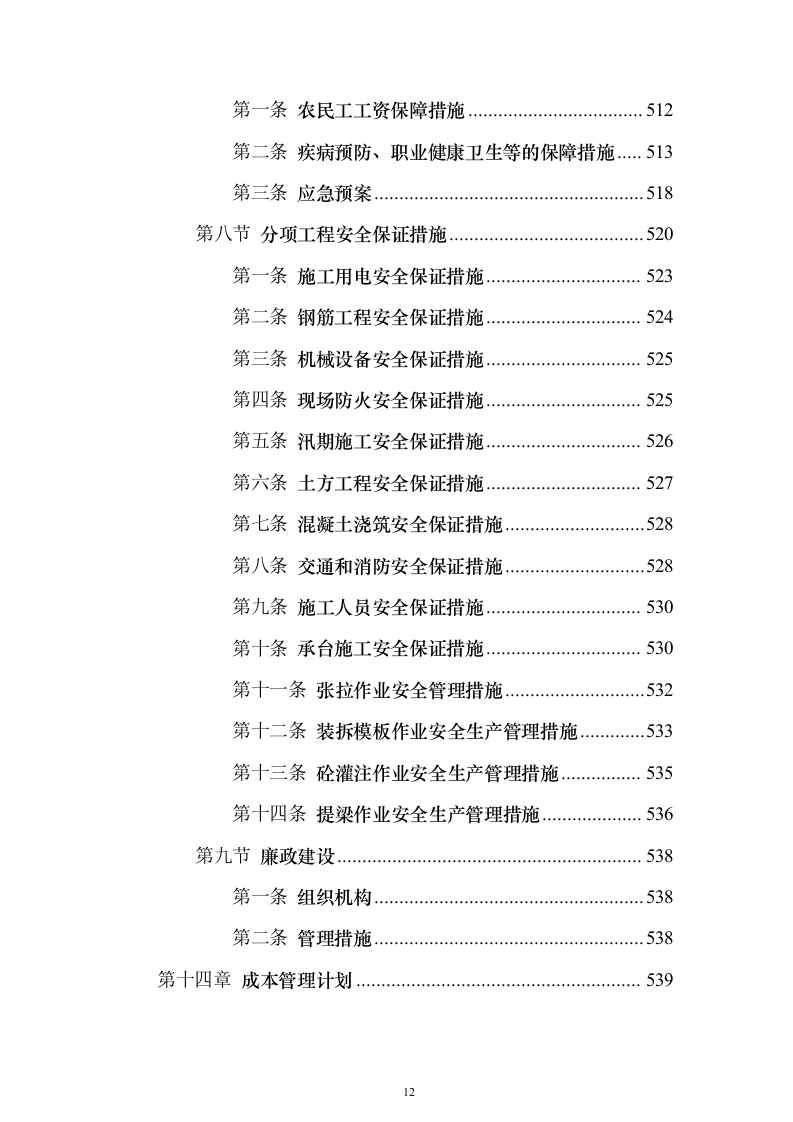

公路工程施工组织设计方案639页(2024年修订版).docx 第12页

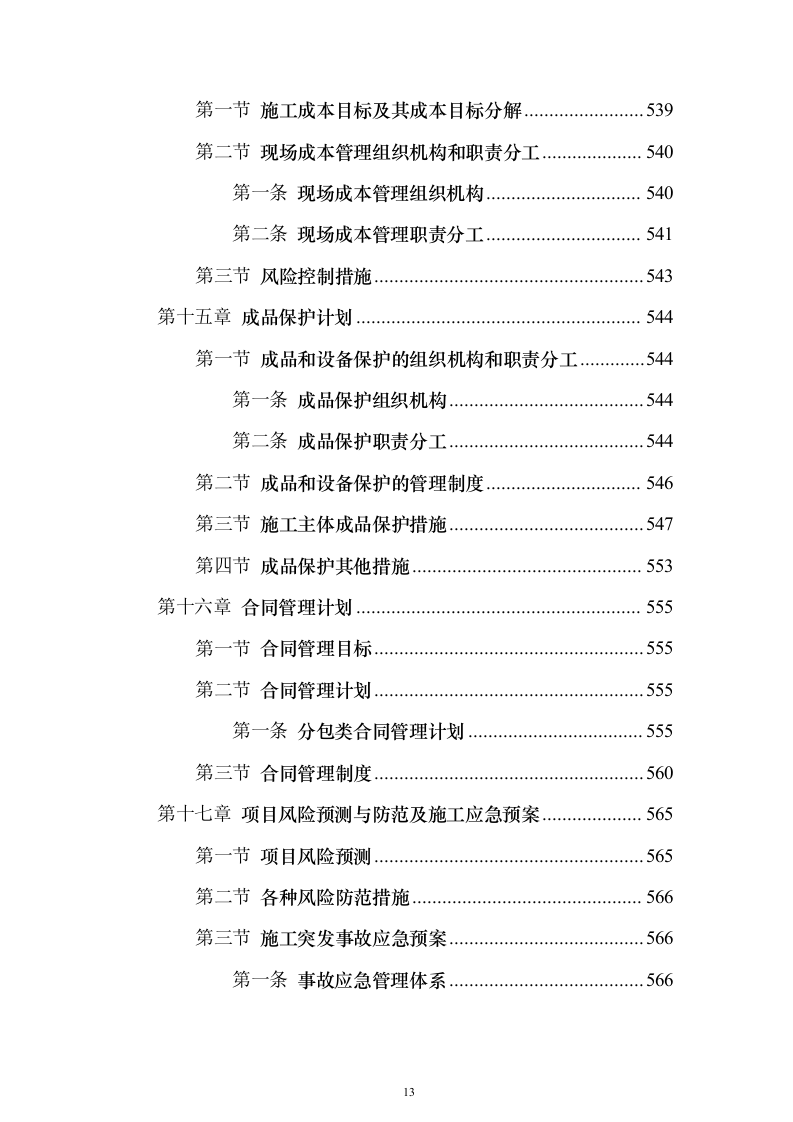

公路工程施工组织设计方案639页(2024年修订版).docx 第13页
公路工程施工组织设计方案639页(2024年修订版).docx 第14页

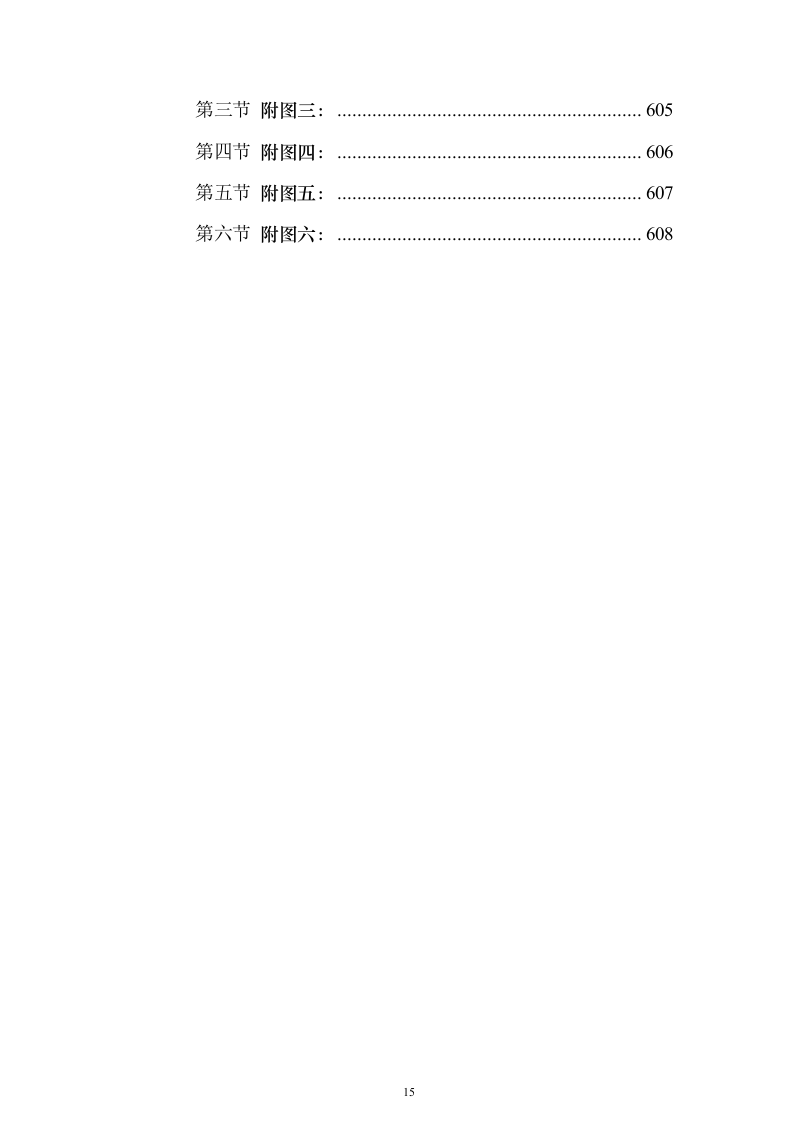

公路工程施工组织设计方案639页(2024年修订版).docx 第15页
剩余624页未读, 下载浏览全部
公路工程施工组织设计方案 目录 第一章 编制依据 16 第一节 编制依据 19 第二节 编制原则 19 第一条 合同原则 19 第二条 技术原则 19 第三条 施工原则 20 第四条 优化原则 21 第五条 安全原则 22 第二章 工程概况 22 第一节 工程基本情况和各参建方基本情况 22 第二节 工程简介与设计概况 23 第一条 线路概况 23 第二条 主要设计技术标准 24 第三条 路基工程设计概况 26 第四条 防护工程设计概况 27 第五条 桥梁工程设计概况 32 第三节 自然地理条件 36 第一条 工程地形、地貌 36 第二条 工程地质 36 第三条 水文 37 第四条 气象 37 第四节 现场施工条件 38 第一条 工程周边环境 38 第二条 工程交通条件 38 第三条 建筑材料分布及其他应说明的情况 39 第四条 质量标准 39 第三章 施工总体部署 40 第一节 项目管理组织 40 第一条 项目管理组织机构 40 第二条 项目管理人员及职责权限 41 第二节 总体施工安排 45 第一条 总体施工安排原则 45 第二条 施工区域划分及主要施工队配置 46 第三条 总体施工顺序 48 第三节 施工进度计划 49 第一条 总体进度计划说明 49 第二条 控制性节点工期计划 49 第三条 进度计划图 50 第四节 资源配置计划 50 第一条 主要工程材料订货、加工及进场计划 51 第二条 主要设备采购及进场计划 52 第三条 主要周转材料进场计划 52 第四条 主要施工机械及设备进场计划 53 第五条 劳动力配置计划 59 第六条 劳务资源安排一览表 60 第五节 工程重点、特点及难点分析及应对措施 66 第一条 工程特点 66 第二条 施工技术难点分析及应对措施 67 第六节 新技术应用计划 68 第四章 施工进度计划 72 第一节 总工期管理目标 72 第二节 施工总进度计划 72 第一条 施工顺序 73 第二条 关键节点分析 74 第五章 施工现场平面布置 75 第一节 施工总平面布置原则 75 第二节 主要临建设施布置说明 75 第一条 项目部驻地建设 76 第二条 钢筋加工场现场布置 81 第三条 混凝土搅拌站 86 第四条 预应力混凝土T梁预制场 86 第五条 临时便道/栈桥布置 90 第六条 临时用电布置 93 第七条 临时用水布置 95 第八条 接地与防雷布置 96 第九条 配电箱、开关箱布置 96 第十条 信息化施工布置 97 第十一条 消防设施布置 98 第十二条 工地试验室建设 98 第十三条 总平面布置图 101 第六章 施工准备与资源配置计划 101 第一节 施工准备计划 101 第一条 技术准备 101 第二条 一般性准备工作 103 第三条 施工方案编制及论证计划 104 第四条 检试验计划 105 第五条 技术复核和隐蔽验收计划 108 第六条 新技术推广计划 110 第七条 班组技术交底计划 111 第八条 竣工验收计划 112 第二节 现场准备 113 第一条 施工现场准备计划 113 第七章 施工技术方案 114 第一节 测量工程 114 第一条 控制桩交接及原地面加密复测 114 第二条 导线平面控制网 114 第三条 高程控制网 115 第四条 导线控制点分布图 115 第二节 路基工程 116 第一条 施工准备 116 第二条 淤泥及石质路基 117 第三条 路基挖方 118 第四条 填方施工 118 第五条 路基压实 122 第三节 盖板暗涵、通道涵 125 第一条 工程量简述 125 第二条 测量放样 125 第三条 基坑开挖 126 第四条 基础砼施工 126 第五条 墙身施工 127 第六条 台帽及帽石 129 第七条 盖板预制及安装 129 第八条 防水层施工 134 第九条 八字墙施工 134 第十条 涵背回填 135 第十一条 施工注意要点 135 第四节 防护、排水工程 137 第一条 路基排水工程 137 第二条 路基边坡防护工程 139 第三条 路基整修 140 第四条 沉降观测 141 第五节 挡土墙工程 143 第一条 扶壁式挡土墙 143 第二条 悬臂挡墙主体施工 147 第六节 桥梁工程 153 第一条 桥梁概况 153 第二条 主要施工方案 154 第三条 钻孔灌注桩基础 155 第四条 承台、系梁施工 161 第五条 墩、台身施工 165 第六条 盖梁施工 170 第七条 预应力混凝土T梁施工 172 第八条 现浇箱梁支架施工工艺、方法 199 第九条 门架墩盖梁施工 214 第十条 护栏、桥面混凝土铺装 224 第七节 改河施工 225 第八节 改路改渠 229 第一条 改路改渠设计参数 231 第二条 改路施工 233 第三条 改渠施工 241 第八章 主要施工保证措施 243 第一节 总承包管理措施 243 第二节 工期保证措施 243 第一条 施工进度计划 243 第二条 进度管理制度 245 第三条 工期保证措施 247 第四条 缩短工期的技术措施 266 第三节 质量保证措施 272 第一条 质量保证体系 273 第二条 确保项目质量的措施 275 第三条 关键部位、重点部位质量控制措施 282 第四条 质量通病预防措施 288 第四节 技术管理措施 292 第一条 建立技术管理责任制 292 第二条 贯彻落实各种制度 302 第三条 新技术、新材料推广应用与管理 306 第四条 BIM技术管理与应用 307 第五节 安全管理措施 309 第一条 安全管理体系 310 第二条 安全管理制度 313 第三条 安全生产管理组织机构 322 第四条 安全保证措施 322 第五条 重大危险源识别管理措施 335 第六条 现场施工安全措施 348 第七条 上跨荔港大道架梁及附属施工保通措施 350 第六节 成本控制措施 355 第一条 建立成本控制体系 355 第二条 成本控制措施 356 第七节 季节性施工保证措施 361 第一条 雨期施工保证措施及施工资源配置计划 361 第二条 夏季高温施工保证措施 364 第三条 夜间施工措施 366 第八节 交通组织措施 368 第一条 交通现状情况 368 第二条 交通组织安排 368 第九节 CI管理措施 369 第十节 构(建)筑物及文物保护措施 369 第九章 绿色施工管理 370 第一节 绿色施工策划 370 第二节 实施措施 371 第一条 扬尘控制 371 第二条 废气排量控制 372 第三条 水污染控制 373 第四条 土壤保护 373 第三节 技术措施 374 第一条 施工用电照明 374 第二条 现场施工 375 第四节 资源利用管理计划 375 第一条 资源利用管理目标 375 第二条 资源利用管理机构和职责分工 375 第三条 资源节约保证措施 381 第四条 资源利用管理制度 384 第五节 环境管理计划 384 第一条 环境管理目标 384 第二条 环境管理组织机构和职责分工 390 第三条 辨识重大环境因素 395 第四条 环境保护资源配置计划 397 第五条 环境管理制度 398 第六条 施工环境保证措施 400 第十章 文明施工及消防管理计划 403 第一节 文明施工管理计划 403 第一条 文明施工管理目标 403 第二条 文明施工管理组织机构和职责分工 404 第三条 文明施工管理措施 408 第二节 消防管理计划 419 第一条 消防管理目标 419 第二条 消防管理组织机构和职责分工 419 第三条 消防管理措施 423 第四条 消防安全事故应急预案 430 第十一章 进度管理计划 433 第一节 进度计划关键控制点 433 第二节 施工进度管理组织机构和职责分工 434 第一条 施工进度管理组织机构 434 第二条 施工进度管理职责分工 434 第三节 进度管理措施 436 第十二章 质量管理计划 449 第一节 工程施工质量目标及目标分解 449 第二节 项目质量管理组织机构和职责分工 453 第一条 质量管理组织机构 453 第二条 质量管理主要职责分工 453 第三节 关键过程和特殊过程控制 457 第四节 项目施工质量主要控制点 461 第五节 现场质量管理制度 464 第六节 质量保证措施 475 第十三章 职业健康安全管理计划 480 第一节 职业健康安全管理目标 480 第二节 现场职业健康安全管理组织机构和职责分工 480 第一条 现场职业健康安全管理组织机构 480 第二条 现场职业健康安全管理职责分工 481 第三节 职业健康安全重大危险源 489 第四节 职业健康安全资源配置计划 490 第五节 专项施工安全方案编制计划 491 第六节 施工现场安全生产管理制度 492 第一条 生产安全管理制度 492 第二条 消防安全管理制度 494 第三条 卫生健康安全管理制度 495 第四条 安全生产教育制度 497 第五条 安全技术管理制度 498 第六条 特种作业持证上岗制度 499 第七条 领导安全值班制度 500 第八条 安全技术交底制度 501 第九条 安全生产班前交底制度 501 第十条 安全检查制度 502 第十一条 安全生产例会制度 506 第十二条 机械设备安全管理制度 507 第十三条 临电用电管理制度 507 第十四条 安全防护管理制度 509 第十五条 安全生产责任制度 510 第十六条 奖罚制度 511 第七节 职业健康安全保证措施 512 第一条 农民工工资保障措施 512 第二条 疾病预防、职业健康卫生等的保障措施 513 第三条 应急预案 518 第八节 分项工程安全保证措施 520 第一条 施工用电安全保证措施 523 第二条 钢筋工程安全保证措施 524 第三条 机械设备安全保证措施 525 第四条 现场防火安全保证措施 525 第五条 汛期施工安全保证措施 526 第六条 土方工程安全保证措施 527 第七条 混凝土浇筑安全保证措施 528 第八条 交通和消防安全保证措施 528 第九条 施工人员安全保证措施 530 第十条 承台施工安全保证措施 530 第十一条 张拉作业安全管理措施 532 第十二条 装拆模板作业安全生产管理措施 533 第十三条 砼灌注作业安全生产管理措施 535 第十四条 提梁作业安全生产管理措施 536 第九节 廉政建设 538 第一条 组织机构 538 第二条 管理措施 538 第十四章 成本管理计划 539 第一节 施工成本目标及其成本目标分解 539 第二节 现场成本管理组织机构和职责分工 540 第一条 现场成本管理组织机构 540 第二条 现场成本管理职责分工 541 第三节 风险控制措施 543 第十五章 成品保护计划 544 第一节 成品和设备保护的组织机构和职责分工 544 第一条 成品保护组织机构 544 第二条 成品保护职责分工 544 第二节 成品和设备保护的管理制度 546 第三节 施工主体成品保护措施 547 第四节 成品保护其他措施 553 第十六章 合同管理计划 555 第一节 合同管理目标 555 第二节 合同管理计划 555 第一条 分包类合同管理计划 555 第三节 合同管理制度 560 第十七章 项目风险预测与防范及施工应急预案 565 第一节 项目风险预测 565 第二节 各种风险防范措施 566 第三节 施工突发事故应急预案 566 第一条 事故应急管理体系 566 第二条 危险源分析 567 第三条 生产安全事故应急救援程序 575 第四条 施工现场的应急处理设备和设施管理 576 第五条 潜在危险源的应急准备和响应(事故)事件 578 第六条 检查和教育 591 第七条 其它事项 592 第四节 防台防汛应急预案 593 第一条 应急预案的启动 593 第二条 实施原则 593 第三条 应急救援组织机构 593 第四条 应急准备与响应流程图 594 第五条 项目部现场应急救援小组职责 595 第六条 各防台风、防汛工作小组的职责 595 第七条 撤离地点及联系电话 598 第八条 可能引起重大事故类别 598 第九条 应急响应中必须遵循的原则 599 第十条 重大事故报告及报警原则 599 第十一条 救援器材及设备 600 第十二条 各类事故的预防及其应急预案 600 第十八章 附图和附表 604 第一节 附图一: 604 第二节 附图二: 604 第三节 附图三: 605 第四节 附图四: 606 第五节 附图五: 607 第六节 附图六: 608 编制依据 序号 类别 文件名称 编号 1 国家行政文件 《中华人民共和国建筑法》 国家主席令第91号 2 《中华人民共和国安全生产法》 国家主席令第13号 3 《中华人民共和国环境保护法》 国家主席令第22号 4 《建设工程质量管理条例》 国务院令第279号 5 《建设工程安全生产管理条例》 国务院令第393号 6 《建筑起重机械安全监督管理规定》 建设部令第166号 7 《工程建筑标准强制性条文》(公路工 程) 8 《危险性较大的分部分项工程安全管理规定》 建办质(2018)31 号) 9 《危险性较大的分部分项工程安全管理规定》 住建部令第37号令 10 国家行业规范 《公路工程质量检验评定标准第一册土建工程》 JTG F80/1-2017 11 《公路路基施工技术规范》 JTG/T 3610-2019 12 《公路桥涵施工技术规范》 JTG/T 3650-xx 13 《公路钢筋混凝土及预应力混凝土桥涵设计规范》 JTG 3362-2018 14 《公路工程水泥及水泥混凝土试验规程》 JTG 3420-xx 15 《公路土工试验规程》 JTG 3430-xx 序号 类别 文件名称 编号 16 《混凝土外加剂》 GB 8076-2008 17 《公路工程水泥混凝土外加剂与掺合料应用技术指南》 151140925 18 《普通混凝土配合比设计规程》 JGJ55-2011 19 《用于水泥和混凝土中的粉煤灰》 GB/T1596-2017 20 《预应力筋用锚具、夹具和连接器》 GB/T14370-2015 21 《预应力混凝土用钢绞线》 GB/T5224-2014 22 《预应力筋用锚具、夹具和连接器应用技术规程》 JGJ85-2010 23 《公路路基路面现场测试规程》 JTG 3450-2019 24 《回弹法检测混凝土抗压强度技术规程》 JGJ/T23-2011 25 《普通混凝土拌合物性能试验方法标准》 GB/T50080-2016 26 《公路桥梁板式橡胶支座》 JT/T4-2019 27 《钢筋焊接及验收规程》 JGJ18-2012 28 《钻芯法检测混凝土强度技术规程》 JGJ/T 384-2016 29 《水泥标准稠度用水量、凝结时间、安定性检验方法》 GB/T1346-2011 30 《混凝土强度检验评定标准》 GB/T50107-2010 31 《公路工程施工安全技术规范》 JTG F90-2015 32 地方 《福建省普通公路施工标准化指南》 桥梁分册 序号 类别 文件名称 编号 33 规范标准 《福建省普通公路施工标准化指南》 路基分册 34 合同 35 设计文件 (A8合同段)两阶段施工图设计K21+051.5~K23+661.6 36 (A8合同段)两阶段施工图设计附册地质勘查报告 37 招投 标文 件 38 39 项目文件 现场踏勘、调查资料 40 企业技术标准 XX有限公司xx管理制度 CSCECXJ-PM-xx 41 CSCECXJ-TD-xx 42 CSCECXJ-SP-xx 43 其他 与工程相关的其它规范、规程及标准 编制依据 编制原则 合同原则 在编制施工组织设计时,严格遵照招、投标文件和合同文件所规定工程施工工期、合同条款以及招标文件的各项要求。根据本工程的 工程特点,在保证质量和安全的前提下按轻重缓急原则分期、分批组织施工,确保工期。 技术原则 坚持在实事求是的基础上,力求技术先进、科学合理、经济适用 的原则。积极运用成熟的新材料、新设备、新工艺、新技术的“四新”技术,以科学技术促进生产水平的提高,保证工程质量和工期,充分 发挥科技在施工中的先导作用。 施工原则 在深入分析本工程特征的基础上,按照“安全第一、保证质量、服务业主”的指导思想,遵循下列原则编制本施工组织设计。 (1)依据本工程招标文件和技术文件要求,施工方案涵盖招标文件和技术文件所规定的内容; (2)遵循招标文件及施工合同书各项条款的原则,严格按照招标文件及施工合同书的规定,做到统一标准; (3)施工方案力求采用先进的、可靠的工艺、材料、设备,达到技术先进,力求工艺成熟,具有可操作性; (4)施工方案结合地质、水文、气象条件及工程规模、工程特点、工期要求多方面比选的基础上确定; (5)根据业主对本工程的工期要求,统筹安排,科学组织,合 理配置资源,使各分部分项工程衔接有序,资源利用充分,从而确保 总工期目标的实现; (6)进行全面质量控制和管理。建立“横向到边,纵向到底 , 控制有序”的质量保证体系,明确工程质量方针、目标,结合本工程的特征与实际情况制定切实可行、行之有效的质量保证措施,施工过程严格进行质量管理与控制,确保工程合格; (7)充分调查了解工程周边环境情况,施工紧密结合环境保护进行。施工中实施文明施工,减少废气、振动、噪声、扬尘污染,杜绝随意排放污水、胡乱丢弃垃圾等对环境的污染。建立环境管理体系和控制程序,进行环境管理。建设“绿色工地”,实施“环保施工”; (8)建立、健全消防、安全、保卫、健康体系,以人为本,维护和保障施工人员的安全与健康。建立职业健康安全管理体系和控制程序并严格执行,保证职工的职业健康和安全。 在施工安排上,坚持科学组织、合理规划的原则。根据我公司的施工能力,同时考虑气候和季节对施工的影响,做到布局合理,重点突出,环环相扣,使施工连续、均衡、有序地进行,保证优质、高效地完成施工任务。 优化原则 (1)根据本工程招标文件规定的临时设施要求及福建省普通公 路标准化指南要求,尽可能利用组装式模板施工设施,努力减少施工设施的建造量,科学规划施工平面,减少施工用地;优化现场物资存放,合理确定储存方式,尽量减少库存和物资损耗。 (2)优化现场物资存放量,合理确定储存方式,尽量减少库存和物资损耗。 安全原则 坚持“安全第一、预防为主、综合治理”的方针,编制安全文明施工和生态环境保护措施,以及严防建筑振动、噪声、粉尘及垃圾污染的技术组织措施。 工程概况 工程基本情况和各参建方基本情况 序号 项目 内容 1 工程名称 莆田联十一线A8合同段 2 工程地址 XX 3 建设单位 4 设计单位 5 勘察单位 6 监理单位 7 质量监督单位 序号 项目 内容 8 施工单位 9 合同范围 K21+051.5~K23+661.6 10 承包模式 施工总承包 11 合同工期 2年 12 合同质量目标 合格 13 合同工期目标 按期竣工 14 合同安全目标 安全事故比例控制在0% 15 合同绿色施工 安全文明工地 工程简介与设计概况 线路概况 福建省普通国省干线公路联十一线(莆田境)涵江江口至仙游枫亭段工程(A8合同段),起点K21+051.5,位于天马村(郑厝),路线由东向西经过土海湿地(设土海大桥)、西徐村、上跨荔港大道(原省道201)(设西徐互通)、终点位于岭美村(岭下),设计终点分界桩号K23+661.6,本标路线长2.61公里。 全线主要桥梁4座,其中大桥2座,匝道桥2座。桥梁桩基304根,共12820米,墩柱224根,预制梁694片,桩基混凝土32847立方,下构混凝土13344方,上构混凝土44368方。 总挖方5万方;总填方22万方;清表土1.9万方。 本合同段公路等级为一级公路,设计速度80Km/h,路基宽度35.5m,匝道宽度8.5m,设计荷载为公路-I级,设计安全等级为二级,桥梁设计基准年限为100年。 主要设计技术标准 表2.2-1主要设计技术标准 技术指标 单位 设计采用值 公路等级 级 主路:一级公路、辅路:二级公 路 设计速度(Km/h) 公里/小时 主路:80、辅路:40 路线长度(Km) km 2.61 平均每Km交点数(个) 个 1 停车视距(m) m 110 最小曲线半径(m) m 主路:一般值400、极限值250; 辅路:一般值100、极限值60 不设超高的最小平曲线 半径(m) m 主路:2500、辅路:600 最大平曲线半径(m) m 主路:1350 最大纵坡(%) % 主路:5、辅路:7 最大方位角(°”) 0 260°27′23' 最小方位角(°”) 0 233°55′6 凸型竖曲线最小半径 (m) m 主路:一般值4500、极限值3000;辅路:一般值700、极限值450 凹型竖曲线最小半径 (m) m 主路:一般值3000、极限值2000;辅路:一般值700、极限值450 互通立 交主线 指标 平曲线最小半径(m) m 主线:1350、匝道:420 凸型竖曲线最小半径(m) m 主线:8500、匝道:2000 凹型竖曲线最小半径(m) m 主线:8000、匝道:6000 最大纵坡(%) % 主线:2.45、匝道:2.93 横断面 路基宽度 m 35.5 分离式路基/整体式路基 整体式路基 路拱标准横坡 % 2 路肩横坡 % 4 桥涵设计荷载 公路I级 洪水频率 大、中桥 主路:1/100、辅路:1/100 小桥涵、路基 主路:1/100、辅路:1/50 路基工程设计概况 1、设计简介 表2.2-2路基工程设计概况 序号 号段落 类型 标准路基 面宽度 (m) 边坡级数 土质类型 施工方法 1 K21+753 K22+050 挖方 35.5 1 残积砂质黏性土 分层开挖 2 K22+050 K22+821 填方 35.5 1 普通土 分层填筑 2、典型平面、立面、断面图 路基填方典型断面图 路基挖方典型断面图 路基半填半挖典型断面图 防护工程设计概况 1、设计简介 表2.2-3防护工程设计概况 序号 桩号段落 防护类型 1 K21+750~K22+200左右侧 三维网植草 2 YFK23+620~YFK24+000右侧 三维网植草 3 主线K K22+200~K22+490左侧 三维网植草 4 K22+200~K22+490右侧 三维网植草 5 K22+490~K22+590左侧 三维网植草 6 K22+490~K22+600右侧 三维网植草 7 A匝道 AK0+000~AK0+370右侧 三维网植草 v乙 图里丽弟乙 昌器工霜拜 仙学孕I·9Z8+ZZM~099+ZZy 07 昌器工暴晋 随学0F9+ZZY~0Z9+ZZY 6I 鼾目跖工晶晋 仙于0T9+ZZY~099+ZZY 8I 鼾目站手霜并 仙学子00L+ZZY~0T9+ZZy LI 真耻网躬三 仙学98T+0MT~0LZ+0MT 器×T 9I 真取网躬三 仙学09Z+0MT~08T+0MT 9I 真耻凶躬三 间于S8T+0YT~08I+0MT L 真耻凶躬三 仙 学于08I+0MT~000+0MT 8I 真耻凶躬三 仙 字孕I8+0MO~02Z+0MO 真虫0 7I 真取网躬三 仙 毕子690+0M8~000+0MS 真虫g II 真耻网躬三 仙学069+0MV~0LT+0MV 0I 真耻网躬三 间学908+0MV~0Lv+0YV 6 真凶躬三 仙于0L8+0MV~088+0MV 8 三维网植草断面图 衡重式路肩墙断面图 涵洞、通道工程断面图 桥梁工程设计概况 1、设计简介 表2.2-5桥梁工程设计概况 序号 中心桩号 桥梁名称 结构类型 跨径(桥长) 梁板类型 1 K21+345 土海大桥 先简支后连续 (2×30)+7×(3×30)桥长697m 预应力混凝土(后张)T梁 2 K23+245.6 西徐 互通 主线 桥 先简支后连续 左幅:3×40+4×30+4 ×30+(3×30)+(2 ×30+22)+4×30+4×30+(2×30); 右幅:3×40+4×30+4 ×30+(3×30)+(2×30+22)+4×30+3×30+3×30m 桥长835.5m 预应力混 凝土(后 张)T梁 、 预应力混 凝土现浇 箱梁 3 BK0+66.443 西徐互通B匝道桥 先简支后连续 3×30+4×30桥长213.5m 预应力混凝土(后张)T梁 4 CK0+358.59 西徐互通C匝道桥 先简支后连续 4×30+3×30桥长213.5m 预应力混凝土(后张)T梁 2、典型平面、立面、断面图 土海大桥立面、平面图 西徐互通主线桥立面、平面图 四 桥梁、涵洞工程 1 桩基 m 12820 2 预制梁 片 694 3 现浇混凝土箱梁 m 9404 4 涵洞 道 4 自然地理条件 工程地形、地貌 本工程主要场区沿线主要的地貌单元有中低山、丘陵、残坡积台地及广袤肥沃的平原(冲积平原、海积平原)和宽阔绵长的海域等,地势低平,港湾环抱。中低山地主要为戴云山脉中段及其支脉组成,低山丘陵主要分布在山脉的坡脚与河流阶地的交界处,其天然坡度为15~30度,一般海拔均在200~500m,相对高差100~200m,丘顶浑圆缓坡。河谷主要分布于现代河流,由河床及两侧河漫滩、阶地或山坡组成,两侧山坡坡度较陡,大部分溪谷谷低基岩裸露;两侧阶地多由河流冲积、冲洪积层组成;地下水较为丰富。 工程地质 根据本合同段地质勘察报告,场区各类地地貌主要为冲海积平原及丘陵地貌为主,地表平坦开阔,分布主要由人工填土层(Q4ml) 、 第四系全新统冲海积层(Q4al-m)、第四系坡残积层(Qel-dl)、燕山期侵入花岗岩(γ52)及辉绿岩(βμ)。根据区域地质资料结合现场地质调查:项目区场地属长乐-诏安断裂带区域内平潭清峰-东山澳 角断裂。场地构造稳定,适宜建设本工程; 桥址区工程地质条件较为简单,嵌岩端承桩以中~微风化花岗岩为基础持力层,摩擦桩以强风化花岗岩为桩基为持力层。 据合同段地质勘察报告钻孔揭露,桥址区上部为第四系人工填土层、第四纪冲海积层、残坡积层;下伏基岩为燕山早期侵入花岗岩及风化层。 水文 本项目部分沿线位于兴化湾附近,在福建省中部沿海的兴化湾~罗源湾形成我国潮位高、潮差大的大潮区,平均潮差5m以上,总趋势向南、向北递减,由于某些港湾地形共振作用,潮高或潮差显著增大,兴化湾、平海湾位于台湾海峡中部,潮位高、潮差大,分潮振幅的比值F均小于0.5,为正规半日潮。 建设场地地表水对砼结构具有弱腐蚀性,对钢筋砼结构中的钢筋长期浸水具微腐蚀性,干湿交替具微腐蚀性,场地地下水对砼具弱腐蚀性,对钢筋砼结构中的钢筋长期浸水具微腐蚀性,干湿交替具微腐蚀性。 气象 本项目所经区域主要属亚热带海洋性季风气候,常年温和湿润 , 日照充足,强度适中,冬短夏长,春秋凉爽,雨量充沛,气候温润。 多年平均气温19.5℃,极端最高气温37.4℃,极端最低气温0.9℃。 多年平均无霜期348天,多年平均日照1934h。多年平均降水量1290mm, 降雨量年内分配不均,4~9月降雨量约占全年雨量80%,大面积暴雨有梅雨和台风雨两种类型。梅雨一般从四月下旬起到六月下旬结束,台风平均每年影响4~5次,台风夹带的降雨,历时二、三天,时间短,雨量集中、强度大。登陆时风力可达10~11级,最大12级以上。多年平均最大风速18.1m/s,年最大风速达40m/s。 现场施工条件 工程周边环境 新建道路位于西徐村、徐厝村范围,两侧为百姓自建房屋、农田、树林,位于新建道路红线范围内构造物、树林等均需拆除。施工范围内的西徐桥梁工程第二跨垂直上跨荔港大道,荔港大道为笏石镇到黄石镇的交通主干道,荔港大道两侧部分房屋、电力线位于征地红线范围内,施工前需拆除。 工程交通条件 本项目所在地区只有荔港大道与之相交,沿途村道狭窄不足以大型机械设备通行,所以在主线两侧修建便道,其土海桥延线路方向需跨三条河流,为百姓灌溉及船只通行水路;土海为湿地保护区,施工时桥两侧共需修建13道8m宽钢便桥共计1069米(8552平方米), 需修建施工便道总长6.5km。 建筑材料分布及其他应说明的情况 1、建筑材料 本合同段建设用块、片、碎石材料以荔城区迎宾大道石场为主。可作为本合同段的桥涵工程和防护工程所需的碎、块、片石的取料场。结构用中粗砂需从南平市建阳区回龙浒洲沙场购买后运至现场。 2、工程用电 沿线有乡村电网主线分布,根据工程施工特点、所采取
