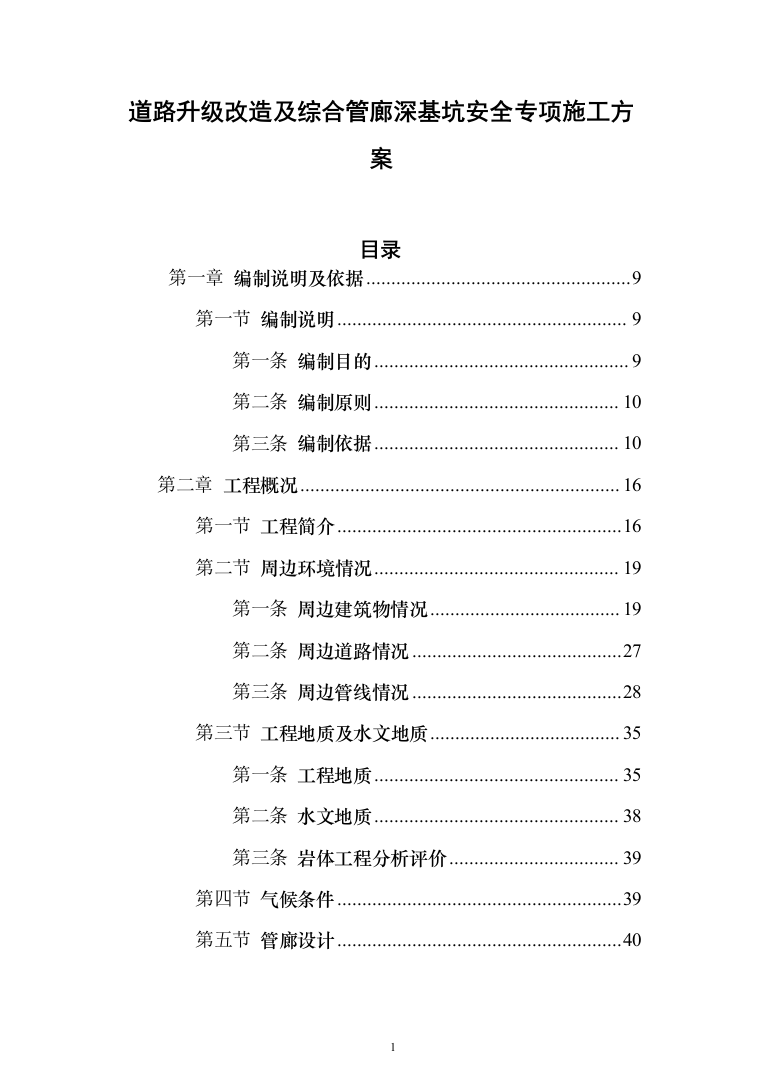

道路升级改造及综合管廊深基坑安全专项施工方案
目录
第一章
编制说明及依据
9
第一节
编制说明
9
第一条
编制目的
9
第二条
编制原则
10
第三条
编制依据
10
第二章
工程概况
16
第一节
工程简介
16
第二节
周边环境情况
19
第一条
周边建筑物情况
19
第二条
周边道路情况
27
第三条
周边管线情况
28
第三节
工程地质及水文地质
35
第一条
工程地质
35
第二条
水文地质
38
第三条
岩体工程分析评价
39
第四节
气候条件
39
第五节
管廊设计
40
第一条
管廊总体设计
40
第二条
管廊基坑设计
42
第三条
管廊降水设计
48
第六节
施工要求
49
第七节
基坑工程对周边建筑影响及保证措施
55
第一条
基坑工程对周边建筑影响
55
第二条
保证措施
55
第三章
管理机构及施工组织安排
58
第一节
项目管理机构
58
第一条
项目组织机构
58
第二条
管理人员及职责人工
59
第二节
施工组织安排
76
第一条
施工目标
76
第二条
施工准备
76
第三条
施工段落划分及施工顺序
78
第四条
施工现场平面布置
81
第五条
施工重点及难点分析及应对措施
84
第四章
施工计划
94
第一节
施工准备计划
94
第一条
技术准备
94
第二条
现场准备
102
第二节
施工进度计划
105
第三节
资源配置计划
106
第一条
劳动力资源计划
106
第二条
工程用原材料需用量计划
107
第三条
工程用主要周转材料配置计划
109
第四条
施工机具配置计划
110
第五条
测量、试验配置计划
113
第五章
主要分项工程施工方法及技术措施
115
第一节
围护桩基施工
115
第一条
施工工艺流程
115
第二条
施工方法
116
第二节
基坑降水施工
121
第一条
施工工艺流程
121
第二条
施工方法
121
第三条
降水运行管理
124
第四条
含沙量的控制与监测
125
第五条
降水监测
127
第六条
降水井、坑后期处置
127
第三节
高压旋喷止水帷幕施工
128
第一条
施工工艺流程
128
第二条
施工方法
129
第四节
冠梁及混凝土支撑施工
132
第一条
施工工艺流程
133
第二条
施工方法
133
第三条
混凝土支撑拆除方法
134
第四条
施工工艺流程
135
第五条
施工方法
136
第五节
挂网喷混凝土施工
140
第一条
施工工艺流程
140
第二条
施工方法
140
第三条
施工要求
143
第六节
基坑开挖施工
145
第一条
开挖施工顺序
145
第二条
施工工艺流程
145
第三条
施工方法
145
第七节
基坑回填施工
147
第一条
施工工艺流程
147
第二条
施工方法
147
第八节
基坑监测
149
第六章
危险源辨识及预防控制措施
150
第一节
危险源辨识
150
第二节
危险源的预防控制措施
154
第一条
防止基坑失稳控制措施
154
第二条
基坑开挖安全措施
155
第三条
起重吊装安全保护措施
157
第四条
其他灾害产生的危险源预防措施
158
第七章
安全保证措施
165
第一节
安全生产组织机构
165
第一条
安全管理保障体系
165
第二条
安全管理机构及监控网络
166
第二节
安全生产管理制度
169
第三节
安全管理措施
177
第一条
施工用电安全防范措施
177
第二条
起重吊装安全防范措施
178
第三条
机械设备安全措施
179
第四条
高空作业安全防范措施
180
第五条
雨季施工安全措施
181
第六条
降水井、围护桩施工安全保证措施
182
第七条
基坑开挖安全保证措施
183
第八条
装、卸、运渣土安全保证措施
184
第九条
网喷混凝土施工安全保证措施
185
第十条
钢支撑施工安全保证措施
186
第八章
环保文明施工措施
187
第一节
环保文明施工管理体系
187
第二节
环境保护管理措施
187
第一条
减少粉尘措施
187
第二条
噪音控制措施
188
第三条
预防水污染措施
189
第四条
防振动扰民控制措施
191
第五条
城市生态保护措施
192
第六条
防止大气污染控制措施
192
第七条
固体废弃物管理措施
193
第八条
渣土防洒落措施
194
第九条
保护古文物
194
第三节
文明施工管理措施
195
第一条
标准化管理措施
195
第二条
场容场貌保障措施
196
第三条
工地文明建设措施
199
第四条
交通配合措施及方案
200
第五条
市容环卫保持措施
201
第九章
质量保证措施
202
第一节
质量保证体系
202
第二节
质量管理制度
203
第三节
质量控制要点
206
第一条
水下混凝土灌注质量控制要点
206
第二条
深井降水质量控制要点
207
第三条
基坑土方开挖质量控制要点
208
第四节
各分项工程质量验收标准
210
第一条
围护桩质量检验
210
第二条
高压旋喷桩质量检验
210
第三条
冠梁及砼角撑质量检验
211
第四条
降水井质量检验
214
第五条
基坑土方开挖质量检验
214
第六条
桩间喷砼质量检验
215
第七条
钢支撑质量检验
216
第八条
基坑土方回填质量检验
217
第十章
绿色施工
218
第一节
绿色施工方针与目标
218
第二节
绿色施工管理组织体系
220
第三节
绿色施工措施
226
第十一章
应急预案
229
第一节
应急快速反应机制
231
第一条
应急救援原则
231
第二条
应急救援机构及职责
231
第三条
应急救援响应程序
234
第四条
事故报告的程序、方式和内容
235
第五条
应急救援人员、物资及设备
237
第六条
应急救援线路
238
第七条
恢复生产及应急抢险总结
238
第八条
应急救援培训及演练
240
第九条
预案管理与评审改进
241
第二节
工程意外、紧急情况下的应急预案
241
第一条
基坑坍塌应急救援预案
242
第二条
人员受伤害应急救援预案
242
第三条
触电事故的应急救援预案
244
第四条
防洪防汛应急救援预案
245
第五条
高空坠落应急救援预案
246
第六条
处置火灾事故预案
247
第十二章
雨季施工措施
248
第一节
雨季施工管理组织机构
248
第二节
雨季施工措施
250
第一条
土方工程施工措施
250
第二条
基坑支护施工措施
251
第三条
钢筋施工措施
252
第四条
模板施工措施
252
第五条
混凝土施工措施
253

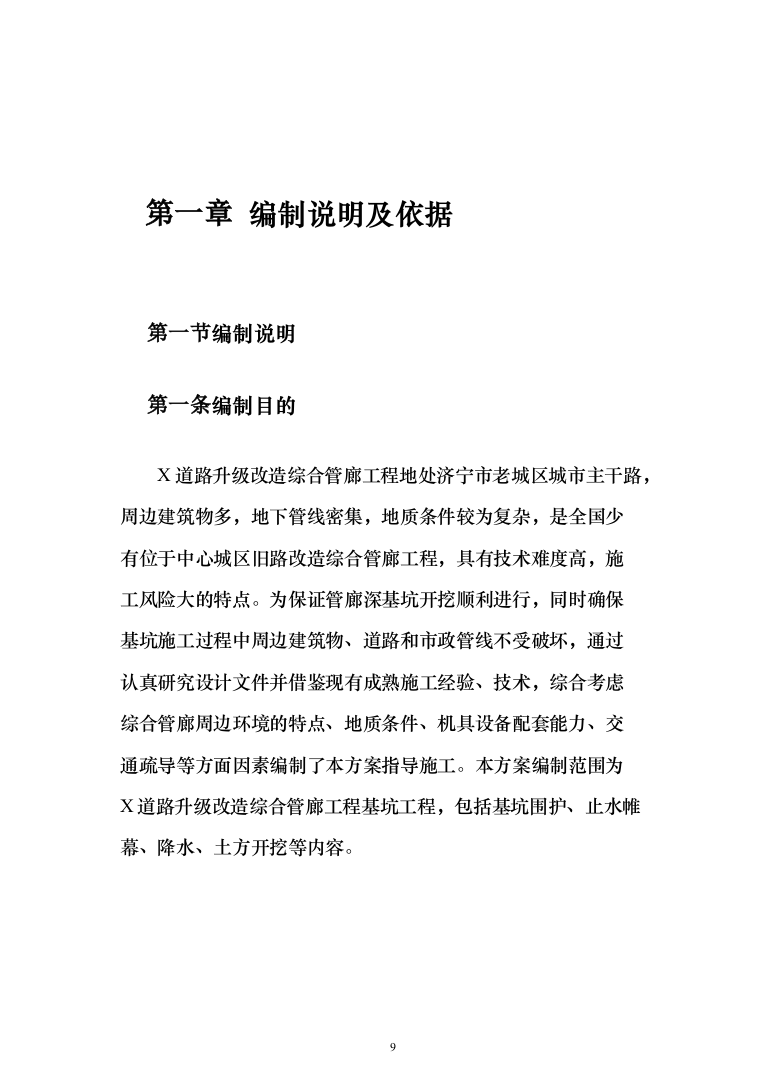

编制说明及依据
编制说明
编制目的
X道路升级改造综合管廊工程地处济宁市老城区城市主干路,周边建筑物多,地下管线密集,地质条件较为复杂,是全国少有位于中心城区旧路改造综合管廊工程,具有技术难度高,施工风险大的特点。为保证管廊深基坑开挖顺利进行,同时确保基坑施工过程中周边建筑物、道路和市政管线不受破坏,通过认真研究设计文件并借鉴现有成熟施工经验、技术,综合考虑综合管廊周边环境的特点、地质条件、机具设备配套能力、交通疏导等方面因素编制了本方案指导施工。本方案编制范围为X道路升级改造综合管廊工程基坑工程,包括基坑围护、止水帷幕、降水、土方开挖等内容。

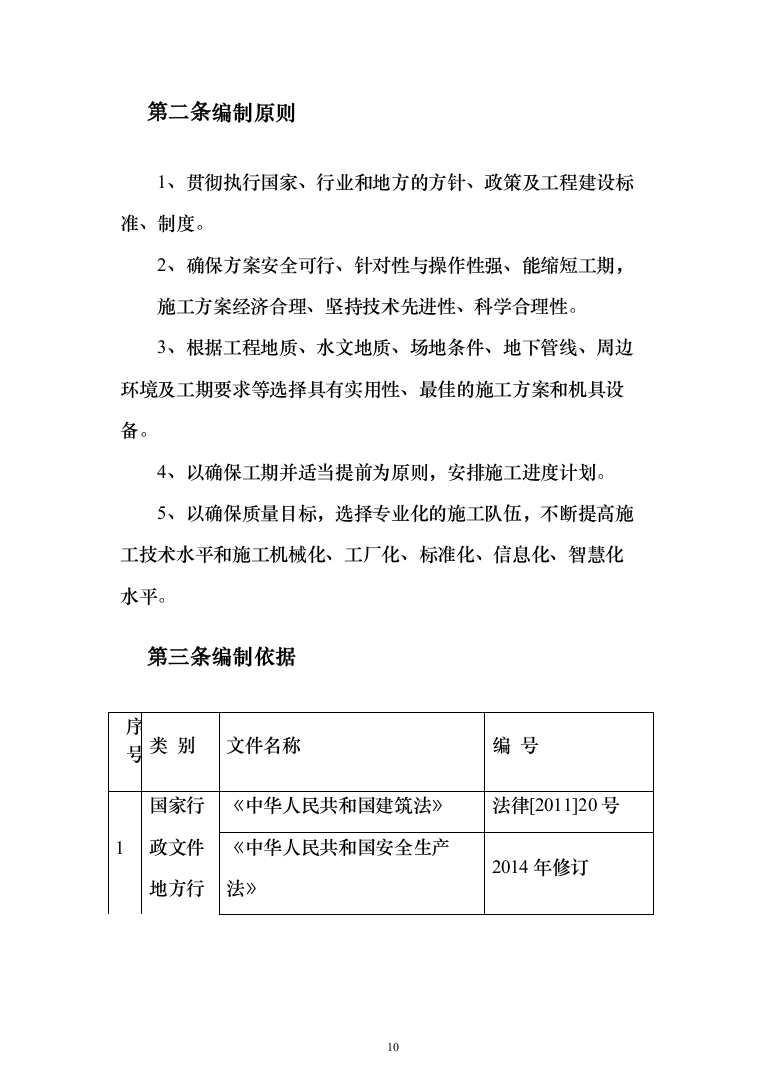

编制原则
1、贯彻执行国家、行业和地方的方针、政策及工程建设标准、制度。
2、确保方案安全可行、针对性与操作性强、能缩短工期,
施工方案经济合理、坚持技术先进性、科学合理性。
3、根据工程地质、水文地质、场地条件、地下管线、周边环境及工期要求等选择具有实用性、最佳的施工方案和机具设备。
4、以确保工期并适当提前为原则,安排施工进度计划。
5、以确保质量目标,选择专业化的施工队伍,不断提高施工技术水平和施工机械化、工厂化、标准化、信息化、智慧化水平。

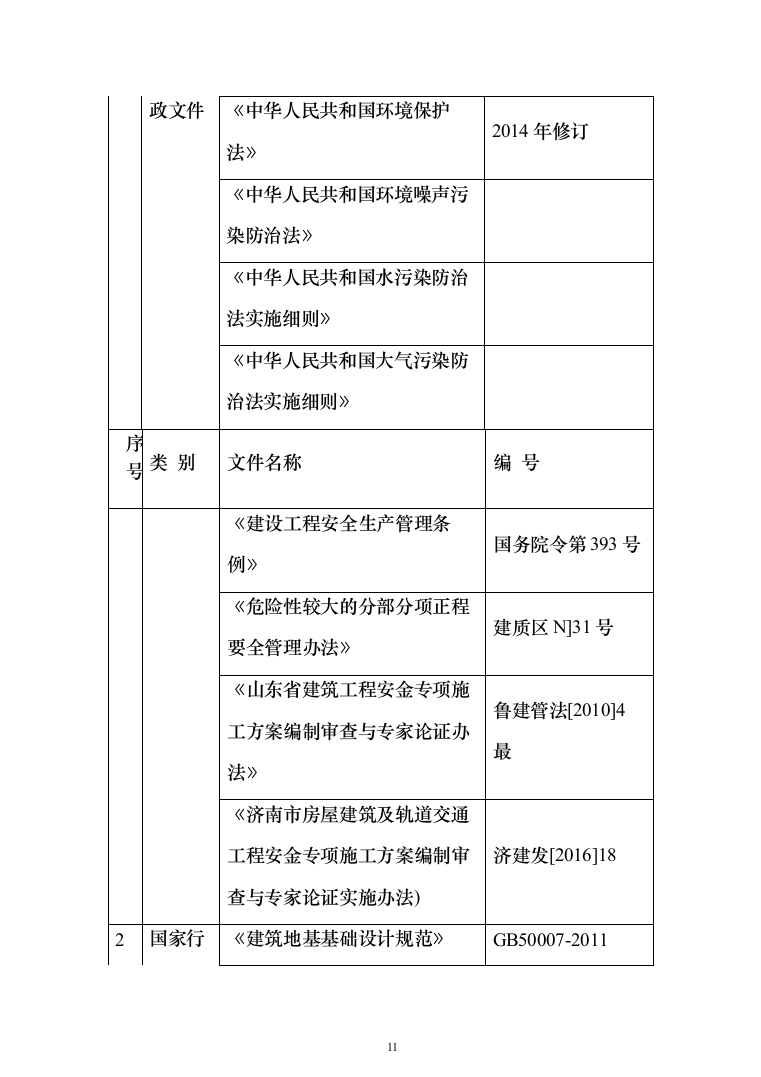

编制依据
序 号
类 别
文件名称
编 号
1
国家行 政文件 地方行 政文件
《中华人民共和国建筑法》
法律[2011]20号
《中华人民共和国安全生产 法》
2014年修订
《中华人民共和国环境保护 法》
2014年修订
《中华人民共和国环境噪声污 染防治法》
《中华人民共和国水污染防治 法实施细则》
《中华人民共和国大气污染防 治法实施细则》
序 号
类 别
文件名称
编 号
《建设工程安全生产管理条 例》
国务院令第393号
《危险性较大的分部分项正程 要全管理办法》
建质区N]31号
《山东省建筑工程安金专项施
工方案编制审查与专家论证办
法》
鲁建管法[2010]4
最
《济南市房屋建筑及轨道交通
工程安金专项施工方案编制审 查与专家论证实施办法)
济建发[2016]18
2

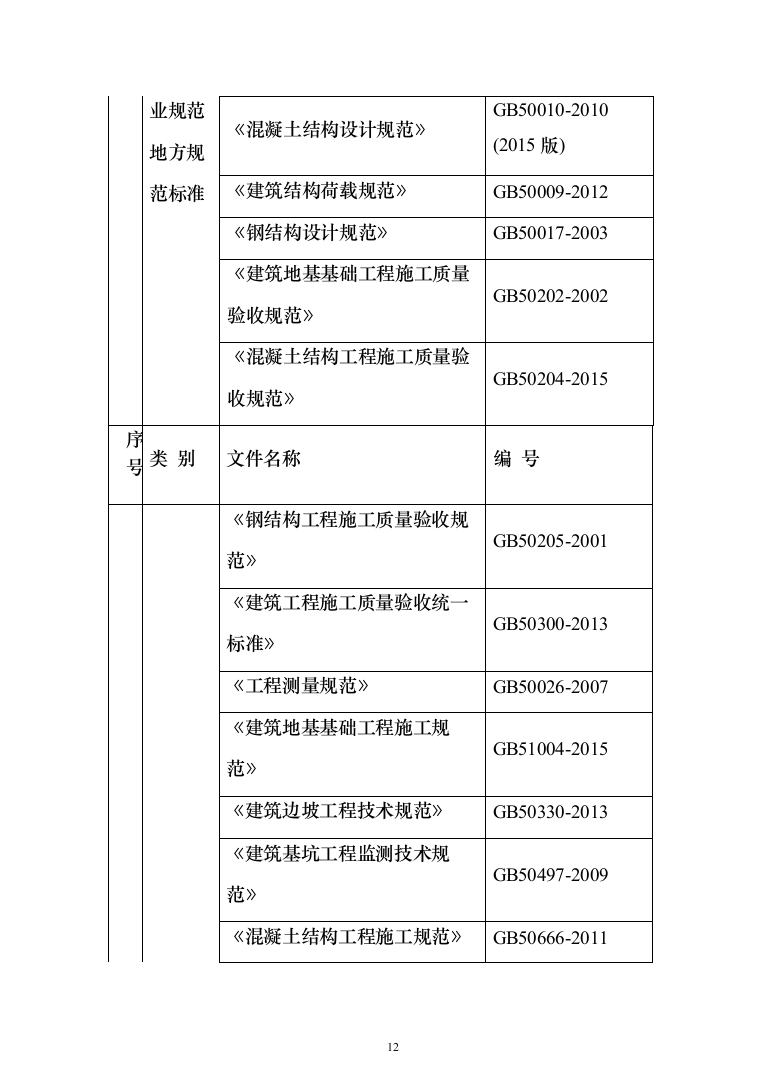

国家行 业规范 地方规 范标准
《建筑地基基础设计规范》
GB50007-2011
《混凝土结构设计规范》
GB50010-2010 (2015版)
《建筑结构荷载规范》
GB50009-2012
《钢结构设计规范》
GB50017-2003
《建筑地基基础工程施工质量 验收规范》
GB50202-2002
《混凝土结构工程施工质量验 收规范》
GB50204-2015
序 号
类 别
文件名称
编 号
《钢结构工程施工质量验收规 范》
GB50205-2001
《建筑工程施工质量验收统一 标准》
GB50300-2013
《工程测量规范》
GB50026-2007
《建筑地基基础工程施工规 范》
GB51004-2015
《建筑边坡工程技术规范》
GB50330-2013
《建筑基坑工程监测技术规 范》
GB50497-2009
《混凝土结构工程施工规范》
GB50666-2011

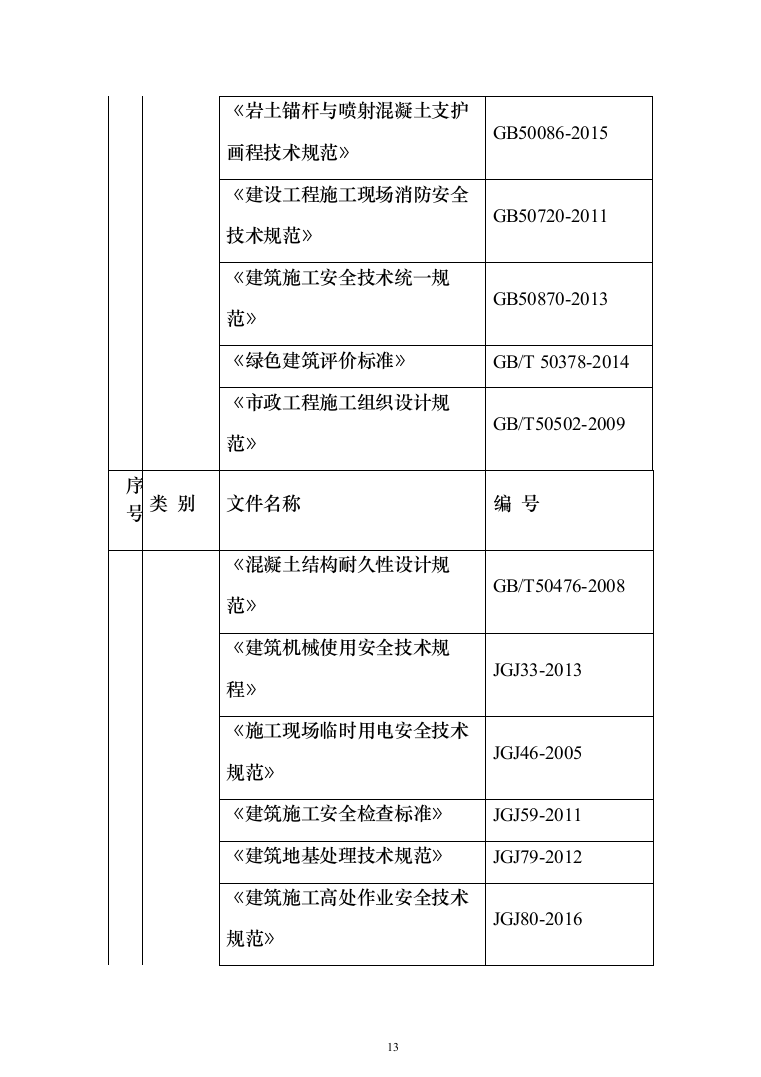

《岩土锚杆与喷射混凝土支护
画程技术规范》
GB50086-2015
《建设工程施工现场消防安全 技术规范》
GB50720-2011
《建筑施工安全技术统一规 范》
GB50870-2013
《绿色建筑评价标准》
GB/T 50378-2014
《市政工程施工组织设计规 范》
GB/T50502-2009
序 号
类 别
文件名称
编 号
《混凝土结构耐久性设计规 范》
GB/T50476-2008
《建筑机械使用安全技术规 程》
JGJ33-2013
《施工现场临时用电安全技术 规范》
JGJ46-2005
《建筑施工安全检查标准》
JGJ59-2011
《建筑地基处理技术规范》
JGJ79-2012
《建筑施工高处作业安全技术 规范》
JGJ80-2016

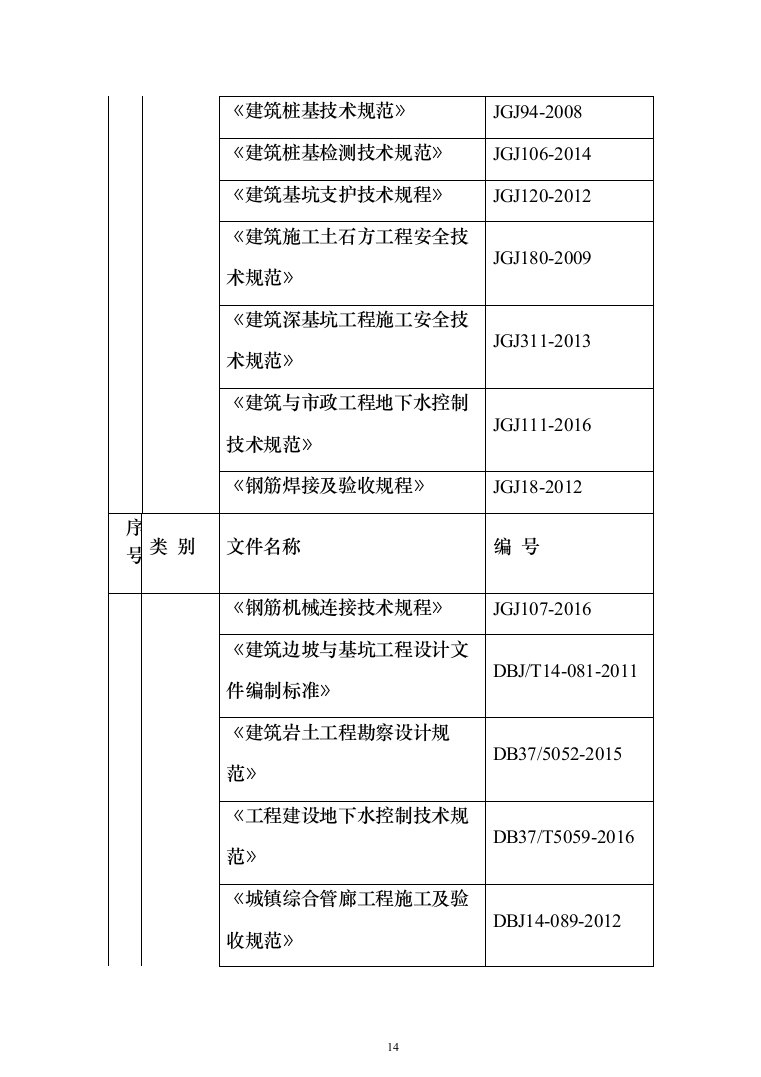

《建筑桩基技术规范》
JGJ94-2008
《建筑桩基检测技术规范》
JGJ106-2014
《建筑基坑支护技术规程》
JGJ120-2012
《建筑施工土石方工程安全技 术规范》
JGJ180-2009
《建筑深基坑工程施工安全技 术规范》
JGJ311-2013
《建筑与市政工程地下水控制 技术规范》
JGJ111-2016
《钢筋焊接及验收规程》
JGJ18-2012
序 号
类 别
文件名称
编 号
《钢筋机械连接技术规程》
JGJ107-2016
《建筑边坡与基坑工程设计文 件编制标准》
DBJ/T14-081-2011
《建筑岩土工程勘察设计规 范》
DB37/5052-2015
《工程建设地下水控制技术规 范》

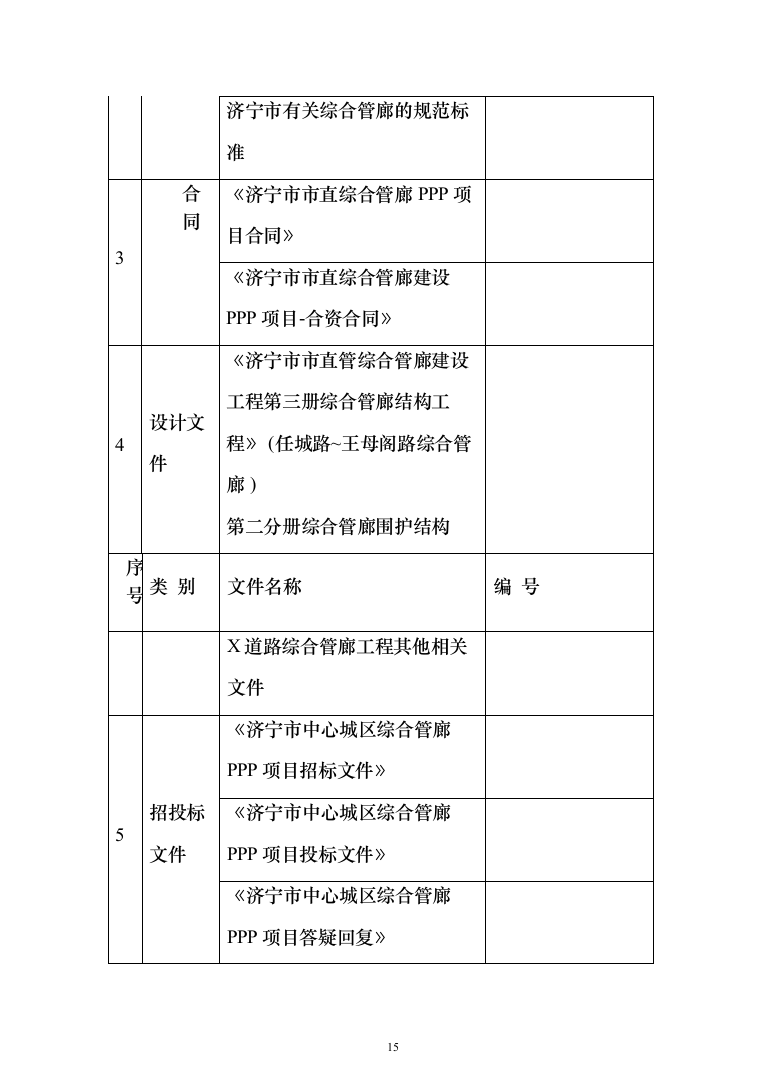

DB37/T5059-2016
《城镇综合管廊工程施工及验 收规范》
DBJ14-089-2012
济宁市有关综合管廊的规范标 准
3
合 同
《济宁市市直综合管廊PPP项 目合同》
《济宁市市直综合管廊建设 PPP项目-合资合同》
4
设计文 件
《济宁市市直管综合管廊建设 工程第三册综合管廊结构工
程》 (任城路~王母阁路综合管 廊 )
第二分册综合管廊围护结构
序 号
类 别
文件名称
编 号
X道路综合管廊工程其他相关 文件
5
招投标 文件
《济宁市中心城区综合管廊 PPP项目招标文件》
《济宁市中心城区综合管廊 PPP项目投标文件》
《济宁市中心城区综合管廊 PPP项目答疑回复》
6
其他
《X道路升级及综合管廊工程 施工组织设计》
《X道路升级改造工程岩土工 程勘察报告》
《建筑施工手册》 (中建筑工业 出版社出版)
前期进场后,进行施工调查所 取得的资料,包括管线、交通 状况、房屋基础的构造形式等。
国家、山东省及济宁市现行有 关或规范、规程
工程概况
工程简介
本项目包括综合管廊工程及城市道路升级改造工程,其中管廊工程沿道路东侧布置,位于绿化带与人行下方,施工范围为太白湖中路~车站西路(道路里程K0+090~K2+050,全长1.995Km,管廊断为双舱(电力舱、综合舱),入廊管线有给水、再生水、
热力、通信五种管线。道路升级改造工程施工范围为太白湖中路~日菏铁路桥起点,全长2.823Km,道路红线宽度为40m,双向六车道,道路等级为主干路。
表2.1-1工程基本情况简介
工程名称
济宁市X道路升级改造
及综合管廊工程(太白
湖中路-车站西路)
工程性质
综合管廊及 及市政道路
建设规模 (造价)
2.56亿元
长度
管廊长
1995m,道路
长2823m
工程地址
济宁市任城区X道路(西起太白湖中路-车站西路)
建设单位
项目承包范 围
施工图纸范
围内所有专
业及内容
设计单位
主要分包工 程
勘察单位
合 同 要 求
质量
质量验收合
格,争创“泰
山杯 ” (省优
质工程)奖
监理单位
总承包单 位
安全
确保不发生
安全生产责
任事故
工程主要
功能或用
途
综合管廊:110kv及10kv强电线路、给水、再生水、
热力、通讯。
道路工程:路基、路面、人行道、污水、雨水、绿
化、照明、交安
图2.1-1X道路升级改造及综合管廊项目平面位置示意图
周边环境情况
周边建筑物情况
X道路位于济宁市中心城区的居中位置,连接任城区与太白湖新区,贯穿济宁历史文化城区和历史文化街区的核心区域,是济宁市南北向交通主干路、历史文化主轴线,周边功能以居住、沿街商业、公共服务等为主。
其中居民小区有太白小区、望湖小区(越河北区)、越秀园小区、王母阁社区来鹤小区北区、古路沟社区、兴隆社区来鹤小区南区、八铺南居民综合楼、景东原小区。商务楼有金大商务楼、瑞发商务楼、龙腾商务楼。公共服务建筑有济宁骨伤医院、济宁市第十五中学、南池公园、济宁友谊医院。
管廊基坑位于道路东侧,基坑东侧距离建筑物较近,最近距离为4.3m,我部施工前进行了周边建筑物调查,详见表2.2.1-1。
表2.2.1-1X道路综合管廊施工范围内建筑物一览表
序 号
构筑物名称
位 置
距基坑 边缘
距 离
构筑物照片
构筑物 情况
备 注
(m)
1
优佳教育/聚 缘火锅城
任 城 路 东 侧
7.7
钢筋混 凝土结 构 6 层 , 局 部7层
2
瑞发商务楼
任 城 路 东 侧
10
钢筋混 凝土结 构,地 上 8 层
3
汾酒酒水批发 部/辰欣大药 房
任 城 路 东 侧
10
砖混结 构,地 上 2 层
4
城建开发公司 宿舍
任 城 路 东 侧
9.45
钢筋混 凝土结 构,地 上 5 层
5
山东和顺物业 楼
任 城 路 东 侧
20
砖混结 构,地 上3层
6
爱多多超市
任 城 路 东 侧
20
钢筋混 凝土结 构 ,地 上 6 层 ,局 部 7 层 ,地 下2层
7
济宁骨伤医院
任 城 路 东 侧
23.22
钢筋混 凝土结 构,地 上 6 层,局 部7层
8
济宁市十五中
任 城 路 东
12
钢筋混 凝土结 构,地 上 5
侧
层 ,2 号楼地 下1层
9
大油巷街北侧 民房
任 城 路 东 侧
6.9
钢筋混 凝土结 构 , 6
10
大油巷街南侧 综合商品楼
任 城 路 东 侧
6.3
砖混结 构 ,地 上 4 层 ,局 部 5 层 ,地 下 2 层 ,南 侧 为 2 层砖混 废弃民 房
11
任 城 路 26-1#~26-7#
任 城 路
5.7
砖混结 构,地 上 6
东 侧
层,局 部7层
12
任 城 路 28-1#~28-11#
任 城 路 东 侧
6.83
砖混结 构,地 上6层
13
任 城 路 28-1#~28-11#
任 城 路 东 侧
8.46
砖混结 构,地 上3层
14
王 母 阁 路 2-1~2-15
王 母 阁 路 东 侧
9.76
钢筋混 凝土结 构,地 上6层
15
港澳印象连锁 酒店门面商铺
王 母 阁 路 东
5.13
砖混结 构,地 上 3 层,局 部 4 层
侧
16
南苑街道社区 服务中心及农 业银行
王 母 阁 路 东 侧
5.32
砖混结 构,地 上 3 层
17
王母阁路
28-1~28-29
王 母 阁 路 东 侧
7.25
砖混结 构 , 地
上 层,
18
八铺后街以南 民房商铺
王 母 阁 路 东 侧
需拆除
砖混结 构,地 上 1 层
19
王母阁路中医 粮食局宿舍
王 母 阁
5.82
砖混结 构,地 上6层
路 东 侧
20
春雨幼儿园 (八铺社区)
王 母 阁 路 东 侧
5.73
砖混结 构,地 上 3 层,局 部 4 层
21
红方格广告综 合楼
王 母 阁 路 东 侧
7.74
砖混结 构,地 上 6 层
22
百居意宾馆
王 母 阁 路 东 侧
4.3
砖混结 构,地 上 3 层
23
瑞意商务宾馆
王 母 阁 路 东 侧
5.7
砖混结 构 ,地 上 3 层 ,局 部4层
周边道路情况
本项目施工范围北起太白楼路,南至车站西路,沿线自北向南途径税务街、纸坊街、大油篓子巷、越河北街、越河南街、龙行路、八铺后街等相交道路。为确保X道路施工道路空间,施工期间龙行路交叉路口进行半幅封闭,保留交通通行功能(K0+872位置),其余交叉路口全部封闭。主要施工及材料运输车辆主要
通过太白楼路、龙行路、车站西路进入施工区域。
图2.2.2-1项目周边道路图
周边管线情况
项目地处济宁市南北交通主管路,地上架空线路、地下直埋管线极其复杂。
其中架空线路包括一道位于道路西侧沿道路走向的10KV架
空高压电力线路、14道东西横交道路走向的分支电力线路、道
路两侧架空通信线路(包括移动、电信、广电、联通等)。
直埋管线包括给水、热力、燃气、雨水、污水、通信排管、电力电缆等。其中给水管主管道位于道路西侧,共计27道过路支管,管径为8~20不等,管材为PE或钢管,埋深1~0.8m,施工过程需给水管道进行施工保护;热力管位于道东侧,为双排直径500保温钢管,全长1350m,管顶埋深1.5m,绝大部分热力管位于管廊施工范围之内,施工前需对热管进行改建;燃气管主管道位于道路西侧,约120m主管道位于道路东侧,共计6道过路支管,管材为钢管,管顶埋深约1.5m,位于道路东侧燃气管线需改建,6道过路支管需进行施工保护;道路共有一道雨污河流管道及若干污水支管及雨水支管,因管线资料缺乏,无法确定污水支管具体数量和位置,道路东侧新建污水管道、位于道路中污水管道进行改建。
经现场调查,管廊施工区控制性管线主要有给水管,雨污合流管,高压电缆线,天然气管道等,目前调查到管线共计33条,受现场施工条件制约,管线调查的过程中,材质,规格,埋深等管线情况未调查清楚,随施工过程的开展,进一步落实并进行补充。
表格2.2.3-1综合管廊明挖段管线一览表
序 号
管线 名称
材 质
规格
埋 深
管线位置
线路 走向
处理 方案
备 注
1
高压 电缆
不明
不明
K0+115.5
东西 走向
临时 迁改
2
高压 电缆
不明
不明
K0+116.3
东西 走向
临时 迁改
3
高压 电缆
不明
不明
K0+137~K0+276.5
南北 走向
临时 迁改
4
给水
铸 铁
DN200
不明
K0+193
东西 走向
悬吊 保护
5
给水
铸 铁
DN200
不明
K0+194.5
东西 走向
悬吊 保护
6
给水
铸 铁
DN200
不明
K0+121
东西 走向
悬吊 保护
7
通讯 电缆
不明
不明
K0+125
东西 走向
临时 迁改
8
给水
铸 铁
不明
不明
K0+227
东西 走向
悬吊 保护
9
给水
铸 铁
DN300
不明
K0+511.5
东西 走向
悬吊 保护
10
燃气 管道
钢 管
不明
不明
K0+515-K0+681
南北 走向
永久 迁改
路中 线
东侧
6m
11
给水
铸 铁
不明
不明
K0+628
东西 走向
临时 迁改
已挖 断
12
给水
铸 铁
DN80
不明
K0+643.6
东西 走向
临时 迁改
13
给水
铸 铁
DN80
不明
K0+655
东西 走向
临时 迁改
14
燃气 管道
钢 制
DN100
不明
K0+690
东西 走向
临时 迁改
15
给水 管
铸 铁
DN80
不明
K0+698.7
东西 走向
临时 迁改
越河 路口 北侧
16
不明
铸 铁 管
DN80
0.7m
K0+698.9
东西 走向
临时 迁改
17
不明
铸 铁 管
DN400
1.2m
K0+701.1
东西 走向
悬吊 保护
18
不明
铸 铁 管
DN200
1.0m
K0+703.5
东西 走向
悬吊 保护
19
燃气 管道
钢 管
不明
不明
越河路口正下方
东西 走向
悬吊 保护
未开 挖, 经人 提示
20
燃气 管道
钢 管
不明
不明
越河路口正下方
东西 走向
悬吊 保护
21
燃气 管道
钢 管
不明
不明
越河路口正下方
东西 走向
悬吊 保护
22
电缆
不明
不明
K0+990.5
东西 方向
临时 迁改
项 目 部北 侧
23
雨水 管
混 凝 土
DN200
不明
K1+028.5
东西 方向
临时 迁改
24
污水 管
混 凝 土
DN300
不明
K1+075
东西 方向
临时 迁改
25
燃气 管道
钢 管
不明
不明
K1+452
东西 方向
悬吊 保护
燃气 单位 明确
26
高压 电缆
不明
不明
K1+461.5
东西 方向
临时 迁改
电力 单位 探明
27
污水 管
混 凝 土
DN400
不明
K1+508
东西 方向
临时 迁改
向南
连接
出一
根副
管
道, 间隔 10m
28
通讯
不明
不明
K1+516.5
东西 方向
临时 迁改
29
通讯
不明
不明
K1+541
东西 方向
临时 迁改
30
污水 管
混 凝 土
DN400
不明
K1+549.5
东西 方向
临时 迁改
31
燃气 管道
钢 管
不明
不明
K1+715.5
东西 方向
悬吊 保护
32
高压 电缆
不明
不明
K1+748
东西 方向
临时 迁改
33
燃气 管道
钢 管
不明
不明
K1+890.5
东西 方向
悬吊 保护
工程地质及水文地质
工程地质
场区内地层主要为第四系冲积堆积物,依据钻探揭露、野外鉴别、原位测试及室内土工试验资料,勘探深度范围内揭露的土层主要由素填土、粉质黏土、黏土及砂土等组成,按照其揭露先后顺序及其成因,自上而下分为9个主层、2个亚层,详述如下:
(1)素填土(Qm)
灰黄色,稍密为主,局部松散,稍湿,以黏性土为主,含少量淤泥质及少量碎屑、石子,表层覆沥青,经调查埋填时间大于
10年。场区普遍分布,厚度:1.10~4.10m,平均1.91m;层底标高:3.69~37.04m,平均35.48m;层底埋深:1.10~4.10m,平均1.91m。
(2)粉质黏土(Qal)
灰黄色,可塑~硬塑,无摇振反应,稍有光泽反应,中等干强度,中等韧性,含铁锰氧化物。场区普遍分布。厚度:0.70~2.30m,平均1.5m;层底标高:32.19~35.84m,平均33.98m;层底埋深:1.80~6.30m,平均3.41m。
(2-1)层细砂
浅黄色,稍密,湿~饱和,成分以长石及石英为主。场区局部分布,厚度:1.30~1.50m,平均1.41m;层底标高:32.33~33.40m,平均32.92m;层底埋深:4.20~4.60m,平均4.34m。
(3)粉质粘土(Qal)
浅灰色~棕黄色,可塑~硬塑,无摇振反应,稍有光泽反应,中等干强度,中等韧性,含铁锰氧化物。场区普遍分布。厚度:0.80~4.50m,平均2.02m;层底标高:30.13~33.79m,平均31.65m;层底埋深:3.00~8.80m,平均5.74m。
(4)粘土
灰色~灰黑色,可塑~硬塑,高干强度,高韧性,有光泽,含有少量有机质。
场区普遍分布,厚度:0.40~4.30m,平均1.68m;层底标高:28.33~32.68m,平均29.97m;层底埋深:4.50~9.50m,平均7.42m。
(5)粉质粘土(Qg)
灰黄色~灰绿色,可塑偏硬,无摇振反应,稍有光泽反应,中等干强度,中等韧性,砂姜含量约5~10%,粒径约0.5cm,偶夹粉土薄层,局部相变成粘土。场区普遍分布,厚度:0.30~3.10m,平均1.42m;层底标高:27.53~30.30m,平均28.55m;层底埋深:6.20~11.80m,平均8.84m。
(5-1)中砂(Q4)
灰黄色,稍密,饱和,成分以长石、石英为主,含少量粘粒。场区局部分布,厚度:0.70~2.80m,平均2.21m;层底标高:
26.40~27.50m,平均26.93m;层底埋深:9.00~10.00m,平均9.43m。
(6)粘土(pg)
褐黄色,硬塑为主,局部可塑,无摇振反应,光泽反应强,干强度高,韧性高,含少量姜石。场区普遍分布,厚度:0.40~2.50m,平均1.34m;层底标高:24.86~28.27m,平均26.56m;层底埋深:
9.40~12.30m,平均10.83m。
(7)层粉质粘土(Q³)
褐黄色,可塑偏硬,无摇振反应,稍有光泽反应,中等干强度,中等韧性,含铁锰氧化物,砂姜含量约5~10%。场区普遍分布,厚度:4.40~7.00m,平均5.36m;层底标高:18.99~23.40m,平均21.11m;层底埋深:15.10~17.80m,平均16.30m。
(8)中粗砂(Q)
灰黄色,稍密~中密,饱和,成分以长石及石英为主,含少量粘粒。场区普遍分布,厚度:1.20~4.40m,平均3.05m;层底标高:15.68~20.60m,平均18.06m;层底埋深:17.30~20.50m,平均19.35m。
(9)粉质粘土(Q³)
灰黄色~灰褐色,硬塑,无摇振反应,稍有光泽反应,干强度中等,韧性中等,含少量姜石。改成未穿透。
具体详见附件一:X道路升级改造及综合管廊工程岩土工程地质坡面图。
水文地质
勘查范围内,场地地下水位第四系孔隙潜水,主要补给来源为大气降水及地下径流。勘查期间从钻孔内测得地下水静止水位平均埋深4.76m,相应标高32.63m。经调查近5年来水位变化幅
度约为2.00~5.00m,丰水期最高水位标高可按照35.00m考虑。
1、根据地勘勘察报告知拟建场地环境类型为Ⅱ类,干湿交替作用及长期浸水时,水对混凝土结构具有微腐蚀性,对钢筋混凝土结构中的钢筋具有微腐蚀性。
岩体工程分析评价
场地及邻近范围内未发现活动断层和采空区,滑坡等不良地质作用,地基土总体上分布较为稳定、均匀。属稳定场地,可建设本工程。
拟建场地抗震烈度按照II度考虑,拟建建筑物抗震设防类别为重点设防类(乙类),经过标贯判别,结合地区经验,判定该场地为抗震一般地段。
气候条件
济宁市属暖温带半湿润季风性气候,四季分明。具有春季风大而干燥,夏季湿热而多雨,秋季天高气爽,冬季寒冷而少雨的气候特征。一般降水多集中在6、7、8、9四个月,降水量占全
年的80%以上。1996~2003年年平均降雨量671.70mm,年相对湿度70%以上,夏季最大,春季最小。
历年平均气压为1012.3百帕,年季变化规律为冬高夏低;年平均气温13.7℃,极端最低-22.3℃,极端最高40.6℃。
管廊设计
管廊总体设计
表2.5.1-1管廊总体设计概况表
结构长度
1995m
起止桩号
K0+090~K2+050
建筑总面积
建筑总面积16066m² (管廊层面积为14162m²,夹层 面积为1790m²,出地面构筑物占地面积为114m²)
施工内容
综 合 管 廊 节点
端部井、人员出入口、管线引出口、 变电所、排风口、进风口、投料口、 交叉节点
综 合 管 廊 附属
供电、照明、监控与报警、通风、消 防及排水等系统
防水等级
二级
综合舱
净空3.7m×3.7m
舱室数
双舱
电力舱
净空2.5m×3.7m
断面尺寸
7.3m×4.5m
顶部覆土
2.5m
火灾危险等 级
综合舱、电力舱(内设阻 燃电力电缆)火灾危险
性为丙类。
图2.5.1-1综合管廊横断面示意图(单位:毫米)
图2.5.1-2管廊结构BIM图
管廊基坑设计
1、管廊基坑平面尺寸
管廊基坑长度为1995m,管廊基坑宽度因节点段结构宽的不
同而不同,基坑最大宽度为19.6m,最小宽度为8.9m。
1)管廊标准段基坑宽度为8.9m及9.1m,见图2.5.2-1。
图2.5.2-1管廊标准段基坑宽度图
1)管廊端部井基坑宽度为15.7m,见图2.5.2-2。
图2.5.2-2管廊标准段基坑宽度图
3)管廊分子口节点基坑宽度为10.1m及10.8m,见图2.5.2-3。
图2.5.2-3管廊分子口节点基
道路升级改造及综合管廊深基坑安全专项施工投标方案(255页)(2024年修订版).docx
