农村饮水安全巩固提升投标方案(402页)(2024年修订版).docx

DOCX   410页   下载555   2024-09-27   浏览167   收藏25   点赞276   评分-   158640字   103积分
还在等文档吃灰吗!快上传文档躺赚收益
温馨提示:当前文档最多只能预览 15 页,若文档总页数超出了 15 页,请下载原文档以浏览全部内容。
农村饮水安全巩固提升投标方案(402页)(2024年修订版).docx 第1页
农村饮水安全巩固提升投标方案(402页)(2024年修订版).docx 第2页
农村饮水安全巩固提升投标方案(402页)(2024年修订版).docx 第3页
农村饮水安全巩固提升投标方案(402页)(2024年修订版).docx 第4页
农村饮水安全巩固提升投标方案(402页)(2024年修订版).docx 第5页
农村饮水安全巩固提升投标方案(402页)(2024年修订版).docx 第6页
农村饮水安全巩固提升投标方案(402页)(2024年修订版).docx 第7页
农村饮水安全巩固提升投标方案(402页)(2024年修订版).docx 第8页
农村饮水安全巩固提升投标方案(402页)(2024年修订版).docx 第9页
农村饮水安全巩固提升投标方案(402页)(2024年修订版).docx 第10页
农村饮水安全巩固提升投标方案(402页)(2024年修订版).docx 第11页

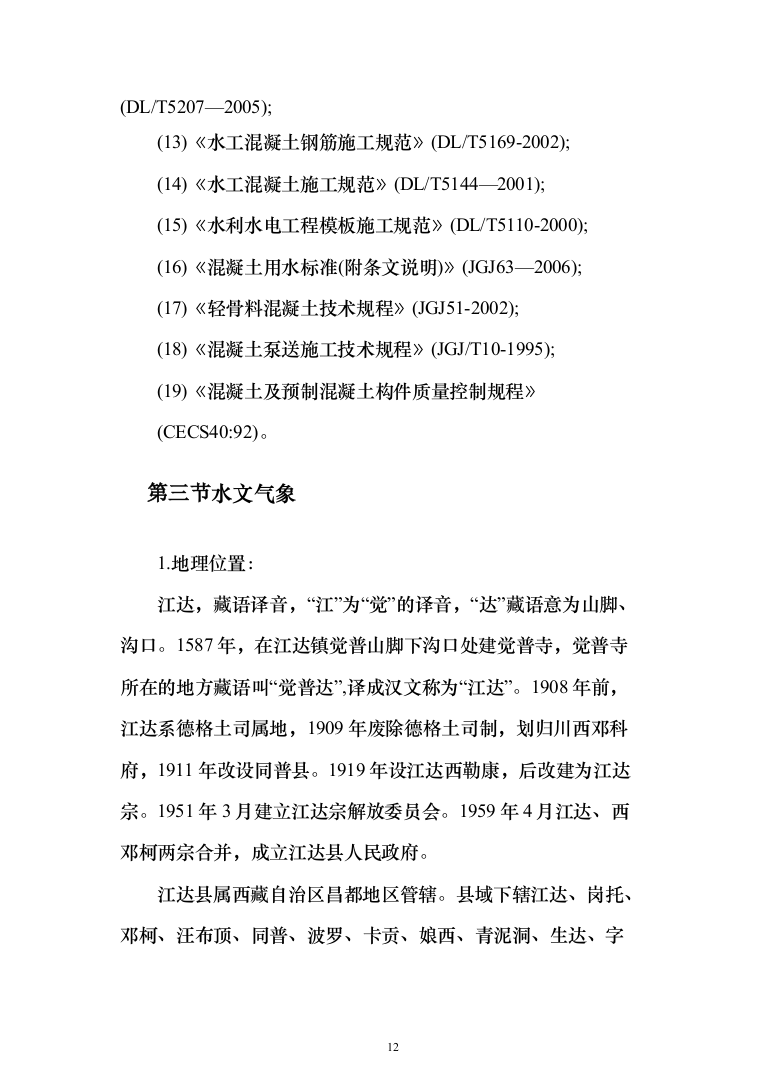

农村饮水安全巩固提升投标方案(402页)(2024年修订版).docx 第12页

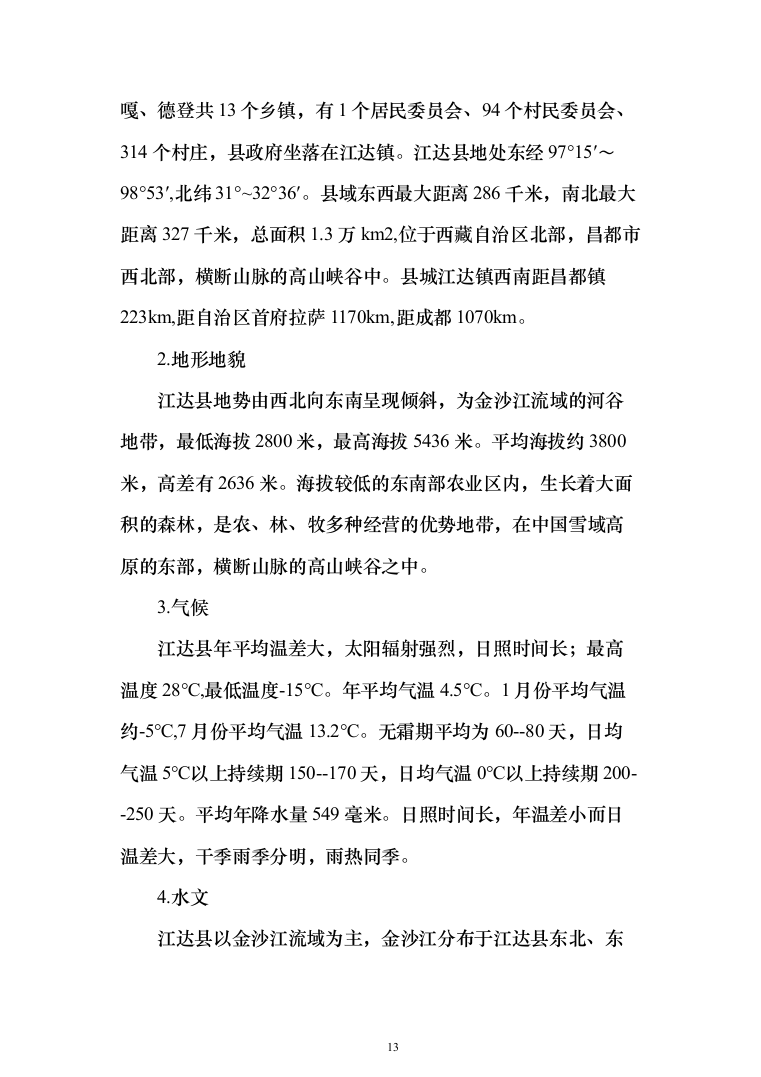

农村饮水安全巩固提升投标方案(402页)(2024年修订版).docx 第13页

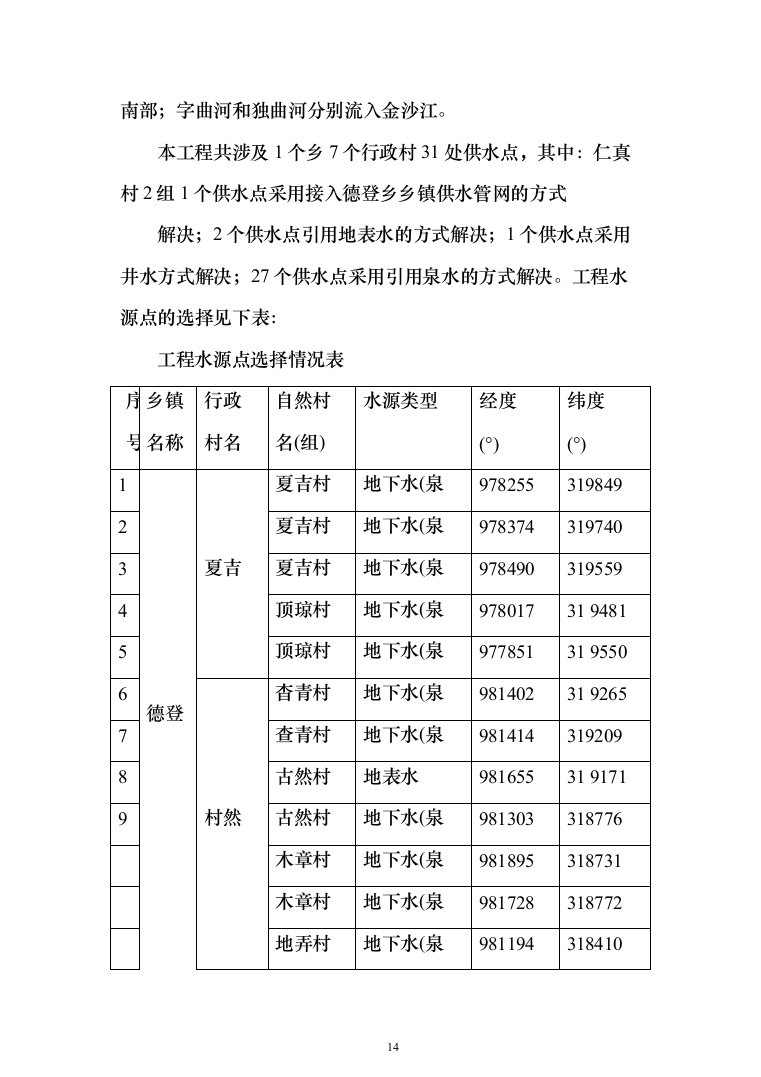

农村饮水安全巩固提升投标方案(402页)(2024年修订版).docx 第14页
农村饮水安全巩固提升投标方案(402页)(2024年修订版).docx 第15页
剩余395页未读, 下载浏览全部
农村饮水安全巩固提升投标方案 目录 第一章 工程概况编制依据 6 第一节 工程概况 6 第二节 编制依据 8 第三节 水文气象 12 第二章 施工总平面布置 17 第一节 施工总平面布置原则 17 第二节 施工总平面布置 18 第三节 施工临时用电布置 18 第四节 施工临时给排水布置 31 第三章 施工方案与技术措施 34 第一节 地质条件 34 第二节 施工条件 39 第三节 工程特点及施工重点和难点分析 47 第四节 土方工程 76 第五节 管道工程 81 第六节 井室工程 93 第七节 混凝土及支墩工程 102 第八节 恢复工程 112 第四章 质量管理体系与保障措施 125 第一节 施工项目质量保证目标 125 第二节 施工质量保证体系及控制措施 126 第三节 组织质量保证 128 第四节 工程质量保证措施 132 第五节 工程质量控制措施 138 第六节 管网工程的重点控制措施 139 第七节 井室的重点难点控制措施 143 第五章 安全管理体系与保障措施 146 第一节 安全生产方针、目标 146 第二节 建立安全责任制 147 第三节 明确各职能部门的责任 147 第四节 确保安全施工的技术组织措施 149 第五节 安全生产保证措施 152 第六节 安全生产技术措施 156 第七节 机械设备操作安全规程 172 第八节 项目部治安保卫管理 209 第九节 消防安全管理制度 211 第十节 消灭火器材配置和急救器具准备 220 第十一节 消防预防方案及处理预案 220 第十二节 治安联防方案及处理预案 230 第十三节 施工现场伤亡事故预防方案及处理预案 232 第十四节 机械事故预防方案及处理预案 235 第十五节 项目风险预测与防范、事故应急预案 238 第十六节 防止高空坠落的紧急预案 242 第十七节 易燃易爆物品及化学品事故紧急处理预案 246 第六章 环境保护管理体系与保障措施 247 第一节 环保目标 247 第二节 节能目标 247 第三节 工地卫生 248 第四节 夜间施工措施 248 第五节 环境保护的技术组织措施 249 第六节 环境保护、水土保持保证体系 259 第七节 环境保护措施 260 第八节 施工扬尘专项方案措施 264 第九节 减少噪音及降低环境污染技术措施 270 第七章 工程进度计划与保障措施 291 第一节 工期目标 291 第二节 确保工期的组织架构 292 第三节 确保工期的措施 302 第四节 总进度计划的编制及总目标的确定 320 第五节 网络计划滚动控制 322 第六节 施工进度计划的检查与调整 323 第七节 计划开、竣工日期和施工进度图 325 第八章 劳动力投入计划及保障措施 325 第一节 农民工工资支付 325 第二节 劳动力安排计划 329 第三节 资金使用计划安排 335 第九章 施工机械设备投入、进场计划及保障措施 337 第一节 主要材料用量计划 337 第二节 主要施工机械设备使用计划 366 第十章 冬、雨季施工方案与技术保障措施 370 第一节 雨期沟槽开挖 370 第二节 雨期沟槽支撑 371 第三节 雨期管线施工 371 第四节 雨期机械设备安全事项 372 第五节 雨期电气设备注意事项 372 第十一章 工程竣工后的保修措施 373 第一节 质量保修期措施 373 第二节 工程交验 374 第三节 保修责任 375 第四节 保修措施 375 第五节 保修记录 376 第十二章 疫情情况下施工的防控措施 378 第一节 疫情情况下施工的防控 378 第二节 施工区卫生管理 378 第三节 宿舍卫生管理 379 第四节 办公室卫生管理 380 第五节 食堂卫生管理 380 第十三章 维稳安保实施方案 382 第一节 总目标 383 第二节 工作目标 383 第三节 成立维稳安保工作组及职责 383 第四节 工作安排 384 第五节 工作举措 384 第十四章 实名制落实情况 385 第一节 施工现场实名制解决方案 385 第二节 拟投入本工程人员名单 387 第十五章 拟投入本项目的主要施工设备表 388 第十六章 拟配备本工程的试验和检测仪器设备表 395 第十七章 劳动力计划表 397 第十八章 计划开、竣工日期和施工进度横道图 399 第十九章 施工总平面图 401 工程概况编制依据 工程概况 序号 名称 内容 1 项目名称 江达县德登乡2020年农村饮水安全巩固提升工程 2 建设地点 昌都市江达县德登乡 3 建设规模及标段划分 共划分为一个标段: 新建取水建筑2座,1m³引泉池20座,6m³引泉池8座,水井1口,沉砂池2座,清水池19座(10m³清水池13座、20m³清水池30座、30m³清水池2座,50m³清水池1座),闸阀井93座,输配水管 道58700m(DN90PE管2900m、DN75PE管12600m、DN63PE管12750m、DN50PE管 18650m、DN32PE管11800m),入户管道14480m(DN25PE管14480m),保温桶199座; 4 工程概况 江达县德登乡2020年农村饮水安全巩固提升工程涉及31个工程点301户2469人(其中:建档立卡户数71户、建档立卡人数439人)的饮水安全问题。本工程主要建设内容为新建取水建筑2座 , 1m³引泉池20座,6m³引泉池8座,水井1口,沉砂池2座,清水池19座(10m³清水池13座、20m³清水池30座、30m³清水池2座,50m³清水池1座),闸阀井93座,输配水管道58700m(DN90PE管2900m、DN75PE管12600m、DN63PE管12750m、DN50PE管18650m、DN32PE管11800m),入户管道14480m(DN25PE管14480m),保温桶199座 5 计划工期 计划工期:5个月。 计划开工日期:2020年4月 计划竣工日期:2020年9月(具体以双 方签订的施工合同为准) 6 质量要求 合格 7 投标有效期 90日历天(从投标截止之日算起) 8 安全目标 确保不发生死亡和重伤事故,轻伤事故小于国家和自治区市规定的标准。 9 环保目标 严格按照国家规范要求执行:废水排放应满足施工所在地有关废水排放标准;扬尘控制应按《环境空气质量标准》执行;废气排放,应按《大气污染物综合排放标准》执行;施工场界噪声限值按《建筑施工场界环境噪声排放标准》执行;对固体废弃物特别是有毒、有害固 体物,要确定“三化”原则,即:固体废弃物的“减量化”、“资源化”和“无害化”。 10 节能目标 严格执行国家、行业、地方关于禁止与限制落后淘汰技术、工艺、产品的现行有关规定;积极采用新技术、新材料、新工艺和新产品。 编制依据 本施工组织设计是根据招标单位发给的本工程招标文件、设计图,按国家颁布的现行施工及验收规范、施工规程和有关工艺标准进行编制的。它体现了我公司对本工程施工的总体构思和部署。如能中标,我公司将按中标通知书指定的时间和地点与建设单位协商,签订本工程施工承包合同,做好人员、材料和施工机械的组织、进场等施工准备工作,按时开工。 在此基础上,开工前我公司将根据会审后的施工图以及建设单位、监理单位对本投标方案提出的修改意见等,对本工程的施工组织设计做进一步的完善细化,编制更为详尽的施工组织设计和分项工程施工方案,确保本工程施工的顺利进行和各项目标的实现。 一、编制依据 (1)《江达县德登乡2020年农村饮水安全巩固提升工程施工招标文件》; (2)江达县德登乡2020年农村饮水安全巩固提升工程施工设计图。 (3)江达县德登乡2020年农村饮水安全巩固提升工程施工地质勘察报告。 (4)实地现场勘查,考察施工现场及周边环境情况。 (5)国家、地方、行业等法律法规政策性文件,施工 验收规范和排水工程技术规格书。 二、引用的法律法规 (1)《水利工程建设项目验收管理规定》(水利部第30号令); (2)《中华人民共和国水法》; (3)《中华人民共和国水污染防治法实施细则》; (4)《中华人民共和国大气污染防治法》; (5)《建设项目环境保护管理条例》; (6)《中华人民共和国环境噪声污染防治法》; (7)《中华人民共和国水污染防治法》; (8)《中华人民共和国固体废弃物污染环境防治法》; (9)《中华人民共和国水土保持法》; (10)《中华人民共和国环境保护法》。 三、引用标准 (1)《生活饮用水卫生标准》(GB5749—2006); (2)《地表水环境质量标准》(GB3838—2002); (3)《环境空气质量标准》(GB3095—1996); (4)《污水综合排放标准》(GB8978—1996); (5)《大气污染物综合排放标准》(GB16297—1996); (6)《建筑施工场界噪声限值》(GB12523—1990); (7)《水利水电工程施工通用安全技术规程》(SL398—2007); (8)《水土保持监测技术规程》(SL277—2002); (9)《水环境监测规范》(SL219—1998); (10)《生活垃圾卫生填埋技术规范》(CJJ17—2004); (11)《水土保持综合治理验收规范》(GB/T15773—1995)。 四、引用标准和规程规范(但不限于) (1)《村镇供水工程技术规范》SL310-2004; (2)《给水排水构筑物工程施工及验收规范》GB50141-2008; (3)《给水排水管道工程施工及验收规范》GB50268-2008; (4)《建筑地基基础工程施工质量验收规范》GB50202-2002; (5)《建筑边坡工程技术规范》GB50330-2002; (6)《建筑地基处理技术规范》JGJ79-2002; (7)《建筑基桩检测技术规范》JGJ106-2003。 五、混凝土引用标准 (1)《低热微膨胀水泥》(GB2938-2008); (2)《通用硅酸盐水泥》(GB175—2007); (3)《混凝土结构工程施工质量验收规范》(GB50204—2002); (4)《粉煤灰混凝土应用技术规范》(GBJ146—1990); (5)《预应力混凝土用钢丝》(GB/T5223-2002); (6)《预应力混凝土用钢绞线》(GB/T5224—2003); (7)《预应力筋用锚具、夹具和连接器》(GB/T14370—2000); (8)《水工混凝土试验规程》(SL352-2006); (9)《水工碾压混凝土施工规范》(SL53—1994); (10)《混凝土面板堆石坝施工规范》(SL49—1994); (11)《水工建筑物滑动模板施工技术规范》(SL32—1992); (12)《水工建筑物抗冲磨防空蚀混凝土技术规范》(DL/T5207—2005); (13)《水工混凝土钢筋施工规范》(DL/T5169-2002); (14)《水工混凝土施工规范》(DL/T5144—2001); (15)《水利水电工程模板施工规范》(DL/T5110-2000); (16)《混凝土用水标准(附条文说明)》(JGJ63—2006); (17)《轻骨料混凝土技术规程》(JGJ51-2002); (18)《混凝土泵送施工技术规程》(JGJ/T10-1995); (19)《混凝土及预制混凝土构件质量控制规程》 (CECS40:92)。 水文气象 1.地理位置: 江达,藏语译音,“江”为“觉”的译音,“达”藏语意为山脚、沟口。1587年,在江达镇觉普山脚下沟口处建觉普寺,觉普寺所在的地方藏语叫“觉普达”,译成汉文称为“江达”。1908年前,江达系德格土司属地,1909年废除德格土司制,划归川西邓科府,1911年改设同普县。1919年设江达西勒康,后改建为江达宗。1951年3月建立江达宗解放委员会。1959年4月江达、西邓柯两宗合并,成立江达县人民政府。 江达县属西藏自治区昌都地区管辖。县域下辖江达、岗托、邓柯、汪布顶、同普、波罗、卡贡、娘西、青泥洞、生达、字嘎、德登共13个乡镇,有1个居民委员会、94个村民委员会、314个村庄,县政府坐落在江达镇。江达县地处东经97°15′~98°53′,北纬31°~32°36′。县域东西最大距离286千米,南北最大距离327千米,总面积1.3万km2,位于西藏自治区北部,昌都市西北部,横断山脉的高山峡谷中。县城江达镇西南距昌都镇223km,距自治区首府拉萨1170km,距成都1070km。 2.地形地貌 江达县地势由西北向东南呈现倾斜,为金沙江流域的河谷地带,最低海拔2800米,最高海拔5436米。平均海拔约3800米,高差有2636米。海拔较低的东南部农业区内,生长着大面积的森林,是农、林、牧多种经营的优势地带,在中国雪域高原的东部,横断山脉的高山峡谷之中。 3.气候 江达县年平均温差大,太阳辐射强烈,日照时间长;最高温度28℃,最低温度-15℃。年平均气温4.5℃。1月份平均气温约-5℃,7月份平均气温13.2℃。无霜期平均为60--80天,日均气温5℃以上持续期150--170天,日均气温0℃以上持续期200--250天。平均年降水量549毫米。日照时间长,年温差小而日温差大,干季雨季分明,雨热同季。 4.水文 江达县以金沙江流域为主,金沙江分布于江达县东北、东南部;字曲河和独曲河分别流入金沙江。 本工程共涉及1个乡7个行政村31处供水点,其中:仁真村2组1个供水点采用接入德登乡乡镇供水管网的方式 解决;2个供水点引用地表水的方式解决;1个供水点采用井水方式解决;27个供水点采用引用泉水的方式解决。工程水源点的选择见下表: 工程水源点选择情况表 序 乡镇 行政 自然村 水源类型 经度 纬度 号 名称 村名 名(组) (°) (°) 1 德登 夏吉 夏吉村 地下水(泉 978255 319849 2 夏吉村 地下水(泉 978374 319740 3 夏吉村 地下水(泉 978490 319559 4 顶琼村 地下水(泉 978017 31 9481 5 顶琼村 地下水(泉 977851 31 9550 6 村然 杳青村 地下水(泉 981402 31 9265 7 查青村 地下水(泉 981414 319209 8 古然村 地表水 981655 31 9171 9 古然村 地下水(泉 981303 318776 木章村 地下水(泉 981895 318731 木章村 地下水(泉 981728 318772 地弄村 地下水(泉 981194 318410 外青 萨口村 地表水 980597 320250 门莫村 名爱村 地下水(泉 980218 31 8459 名爱村 地下水(泉 980198 31 8360 多爱村 地下水(泉 980392 318199 门草村 地下水(泉 980775 31 7928 1 地普 地普村 地下水(泉 981194 317889 地普村 地下水(泉 981501 317836 2 地普村 地下水(泉 981281 317471 2 地普村 地下水(泉 981026 316655 2 名雪村 地下k(泉 08 473 31 6885 2 名雪村 地下水(泉 981484 316616 2 神青龙村 尼青村 地下水(泉 980031 319133 2 尼青村 地下水(泉 979853 319136 2 查登村 地下水(水 981191 319319 2 仁真都村 仁直村 地下水(泉 980414 318968 2 仁直村 接乡镇供水 980517 318856 2 仁直村 地下水(泉 980522 319086 3 仁直村 地下水(泉 980898 319122 3 曲尼村 地下水(泉 980922 31 8931 5.社会经济概况 截止到2017年底,全县现有人口户数16788户,其中农业户数7762户、牧业户数6790户、城镇户数2236户; 全县常住人口93435人,其中农业人口45848人、牧业人口42735人、城镇人口4852人。全县主要有藏族、汉族、回族、土族、满族、蒙古族、彝族、布依族、仡佬族等9个民族,其中藏族人口占总人口的99.1%。 2017年全县完成生产总值19.78万元,其中:第一产业完成增加值3.87万元,第二产业完成增加值10.69万元,第三产业完成增加值5.23万元;一、二、三产业占生产总值的比例为20%:54%:26%。 2017年全县农作物播种面积5201hm2,其中:粮食播种面积4669hm2。粮食总产量达到14709吨,油菜籽产量360吨。农牧民人均纯收入8770万元,全年劳务输出30827人次,创收6174.3万元。年末各类牲畜存栏445231头(只 、 匹),肉类产量为10532吨,牛羊毛绒产量分别为159.3吨,全县牲畜出栏数为58535头(只、匹)。 2017年全年完成工业总产值2126万元、完成发电量1798万度;全社会完成固定资产投资289953万元;全年从业人员年末总数2970人,劳动报酬30579万元。 施工总平面布置 施工总平面布置原则 施工总平面布置由项目经理部总体布置,统一协调,项目部按公司企业标准统一搭建简易活动用房,保证办公场所和库房使用,由于工期短,人员考虑在外租房居住,由项目部统一管理。施工场地由项目部统一规划、安排、统一管理。具体原则如下:在满足建设单位要求的前提下,结合我公司标准,并将二者有机的结合在一起布置施工现场。 1、在满足施工要求的前提下,尽可能节约施工用地。 2、在满足施工需要和文明施工的前提下,尽可能利用原有设施,减少临时设施的建设投资。 3、合理组织场内交通运输,最大限度地减少场内二次搬运,避免各工种、各单位(包括与其它施工单位)之间的相互干扰。 4、满足安全生产、文明施工场地的要求,生活区和生产区分离布置,生活区占用独立的地块。 5、符合施工现场防、排水要求和城市环境卫生的要求。 6、符合施工现场安全用电规范的要求。 7、在场地布置时,避免土建与设备安装单位的相互干扰,并且应满足建设单位的有关要求。 8、平面布置时充分考虑到室外工程的施工状况。 9、按施工进度分阶段调整施工现场总平面布置。 10、按”自治区文明工地”要求布置现场,大门一侧布置工程概况及十牌三图及有关的安全标识和宣传画。 施工总平面布置 施工总平面布置图见后附表。 施工临时用电布置 一、电力线路 施工现场电力线路采用三相五线制,电气设备的金属外壳必须与专用保护零线连接。 2、临时配电系统 (1)配电系统布置及操作符合下图要求:启动 关闭布置距离<100m,<30.0m,<3.0m。 (2)施工现场临时用电线路敷设见专项施工组织设计。 (3)总配电箱水平供电由总配电箱接出分电箱和开关箱,再由分配电箱和开关箱接至用电机具。 (4)临时用电安全技术规定: ①编制依据:建筑施工安全检查标准。 ②需要变更临时用电施工组织设计内容时,由电气工程技术人员编制,技术负责人审核,经主管部门批准后方可实 施,并补充有关图纸资料存档。 ③建立临时用电安全技术档案,其内容为:临时用电施工组织设计;修改临时用电施工组织设计资料;技术交底资料;临时用电工程检查验收表;电气设备的试、检验凭单和调试记录;按地电阻测定记录表;定期检(复)查表;(施工现场每月两次,分公司每季一次,并复查接地电阻值)。电工维修工作记录。可指定专人(电工)管理,并于临时用电工程拆除后统一归档。 ④施工脚手架、机动车道、起重设备与外电线路间距应符合安全要求。 ⑤如施工现场不能满足规定时,应实施相应安全技术措施,增设屏障、遮栏、围栏或防护网,并悬挂醒目警告标牌。实施过程中应有电气工程技术人员或专职安全人员负责监护。当上述防护措施仍无条件实施时,必须与有关部门协商,采取停电、迁移外电线路或改变工程位置等解决办法,否则不得施工。 (5)保护接零、接地、防雷规定 ①施工现场的中点直接接地的电力线路中必须采用TN-S接零保护系统(三相五线制),电气设备的金属外壳必 须与专用保护零线连接。 ②下列施工用电设备不断电的外露导电部分应做保护接零; 电机、变压器、电器、照明器具,手持电动具的金属外壳;电气设备传动装置金属部件;配电屏与控制屏的金属框架;室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门。 ③保护零线的截面,应不小于工作零线的截面,同时必须满足机械强度要求。保护零线架空敷设的间距大于12m时,保护零线截面应为10mm2,绝缘铜线或16mm2的绝缘铝线。 ④与电气设备相连接的保护零线应为截面不小于2.5mm2的多股绝缘铜线。 ⑤保护零线必须采用绿黄双色绝缘线,任何情况下不准用作负荷线。 ⑥接地电阻规定 序号 接地类别 电阻值 1 电力变压器发电机工作接地 2 单台容量100KVA或使用同一接地 装置并联运行总容量100KVA的变 压器或发电机的工作接地 <10Ω若干壤电 阻率>1000Ωm时 <30Ω 3 保持零线每一重复接地装置的接地电阻 <10Ω 4 工作接地电阻允许达到10的电力 系统中所有的重复接地的并联电 阻值 <10Ω 5 施工现场内所的防雷装置的接地电阻值 <30Ω ⑦防雷 构筑物的防雷装置保护范围以外,且机械设备高度高于 20m时,则应安装防雷装置。 机械设备上的避雷针(接闪器)长度应为1-2m。 安装防护装置的机械设备的防雷引下线,可利用该设备的金属结构体,但应保护导体与导体之间电阻接近为零的金属性连接(焊接线或螺栓连接)。该设备上所用的动力、控制、照明、信号通信线路均就采用钢管敷设,并将钢筋与设备的金属结构体作电气连接。 垂直接地体宜采用角钢、钢管或圆钢,但不得使用螺纹钢材。 (6)临时用电线路安装、配电箱、开关箱、施工照明及手持电动工具的使用除遵守(建筑施工安全检查标准)规定外,尚应注意下列事项: ①根据工程施工的实际情况,编制施工临时用电施工方案,并分阶段付诸实施。现场施工机具繁多,用电巨大,应合理分配用电资源,确定先后用电顺序,确保主导工种的施工用电,以保证工程施工的顺利进行。 ②配电线路布设 为确保安全生产以及道路畅通,在室外采用电缆地沟铺设电缆,消架空线布置,在过道路处电缆应加套钢管保护。 ③配电箱和开关箱 变电房配电屏与现场供电系统间须设置隔离开关,以便检修。并应安装电度表,以作为计量。施工现场设置总配电间,电采用电缆埋地送至总配电箱。配电箱和开关箱由专业厂家生产,并有合格证明。现场施工用电实行三级配电,三级保护。配电箱应尽可能放置在干燥通风处,室外电箱要有挡雨措施。配电箱、开关箱应安装端正,牢固,移动式配电箱、开关箱应装在支架上。固定式配电箱和开关的底距地面应大于1.3m,小于1.5m。移动式配电箱、开关箱和底距地面应大于0.6m,小于1.5m。分配电箱应设置在荷载较为集中区域,分配电箱距开关盒的距离不大于30cm。开关箱与其控制的用电设备和水平距离不大于3m,配电箱和开关箱和周围应有二人可同时工作的空间,不得堆放其它物品。配电箱、开关箱内的工作零线应与接线端子板连接,并与保护零线端子板分设。配电箱、开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电的金属底座,外壳等必须作保护接零,保护零线应通过接线端子板连接。配电箱、开关箱导线的进出线口须设在箱体进出口直接接角。移动式配电箱和开关箱的进出线必须用橡皮绝缘电缆。动力配电箱与照明配电箱应分别设置。所有配电箱应标明编号,名称、用途,并作分路标记。 二、基本图集要求 该系列配电箱(柜)适用于施工现场及户外临时用电 , 应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部“十一五”推广应用技术的规定,产品应通过CCC 认证。配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ-2005标准,经久耐用。 (一)配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。 (二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。 (三)配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。PE线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。 (四)电器元件应选用符合GB/4048.2-2001、GB6829以及JGJ46-2005标准的产品,并符合建设部“十一五”推广应用技术要求。 (五)总配电箱(柜)内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配备DZ20L(DZ15L)或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S,最好选用额定漏电动作电流100-200mA,额定漏电动作时间大于0.1S,其动作时间为延时动作型。 三、电工及用电人员 (1)电工必须经国家现行标准考核合格后,持证上岗;其他用电人员必须通过相关安全教育培训和技术交底,考核合格后方可上岗。 ①、使用电气设备前必须按规定穿戴和配备好相应的劳 动防护用品,并检查电气装置和保护设施,严禁设备带“病”运转。 ②、保管和维护所用设备,发现问题及时报告解决。 ③、暂时停用设备的开关箱必须分断电源隔离开关并关 门上锁。 (2)安装、巡检、维修或拆除临时用电设备和线路,必须由电工完成并应有人监护;电工等级应同工程的难易度和技术复杂性相适应(分低压、高压持证电工)。 4、建立临时用电管理档案: (1)临时用电组织设计的资料。 (2)修改后临时用电组织设计的资料。 (3)临时用电技术交底资料。 (4)临时用电工程检查验收表。 (5)电气设备的试、检验凭单和调试记录。 (6)接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录。 (7)定期检(复)查表。 (8)电工安装、巡检、维修、拆除工作记录。四、配电方式 配电原则:总箱配出线采用放射式和树干式相结合的配电方式,对负荷比较大的配电点可用单独回路配电,对负荷较远又比较小的配电点上的分箱可采用树干式配电方式,总箱中的一路配线先到较近负荷点的分配电箱,再到较远的负荷点分配电箱,一路线上带的分配电箱数量一般为2~3个 , 由分配电箱至设备开关箱配线采用放射式或链式配线,对重要负荷或较大负荷采用放射式单路直配,对较小的负荷可采用链式配线,但每路链接设备不宜超过5台,其总容量不宜超过10KW,对大容量的电焊机、对焊机等可从总箱以放射式单回路形式直配。 本系统总负荷较大,且有较大单项负荷何,所以配电方式采用放射式,即总配电箱出线,带分配电箱,分配电箱放射出线,带几个开关箱。详见供配电系统图。 五、配电箱及开关箱系统图 1、施工用电漏电保护器的额定漏电动作参数选择应符合规定。 2、在开关箱(末级)内的漏电保护器,其额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0.1S;使用于潮湿场所时,其额定漏电动作电流应不大于15mA,额定漏电动作时间不应大于0.1S。 3、总配电箱内的漏电保护器,其额定漏电动作电流应大于30mA,额定漏电动作时间应大于0.1S。但其额定漏电动作电流(I)与额定漏电动作时间(t)的乘积不应大于30mA.S(I.t≤30mA.S)。 配电系统图 4、总配电箱应设置在靠近电源的区域,分配电箱应设置在用电设备相对集中的区域,分配电箱与开关箱的距离不得超过30m,开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
