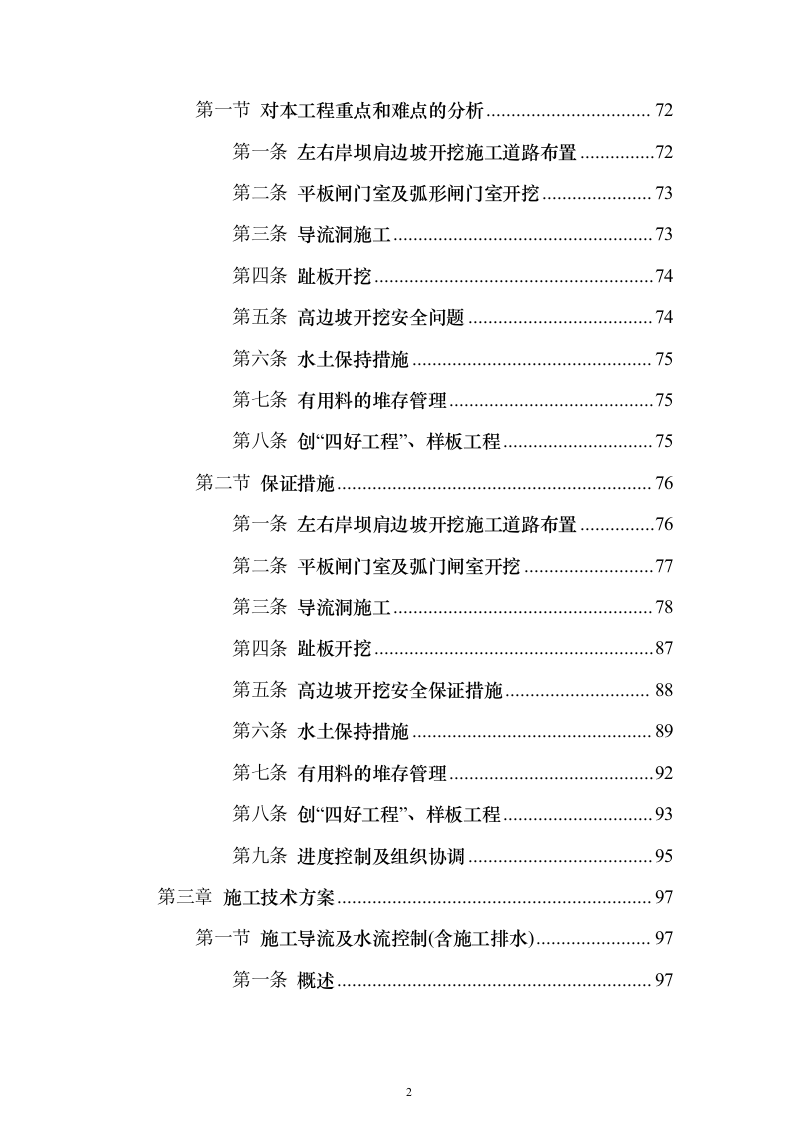

水电站导流洞及左右岸岸坡开挖支护工程投标方案(1221页)(2024年修订版).docx 第2页
水电站导流洞及左右岸岸坡开挖支护工程投标方案(1221页)(2024年修订版).docx 第3页

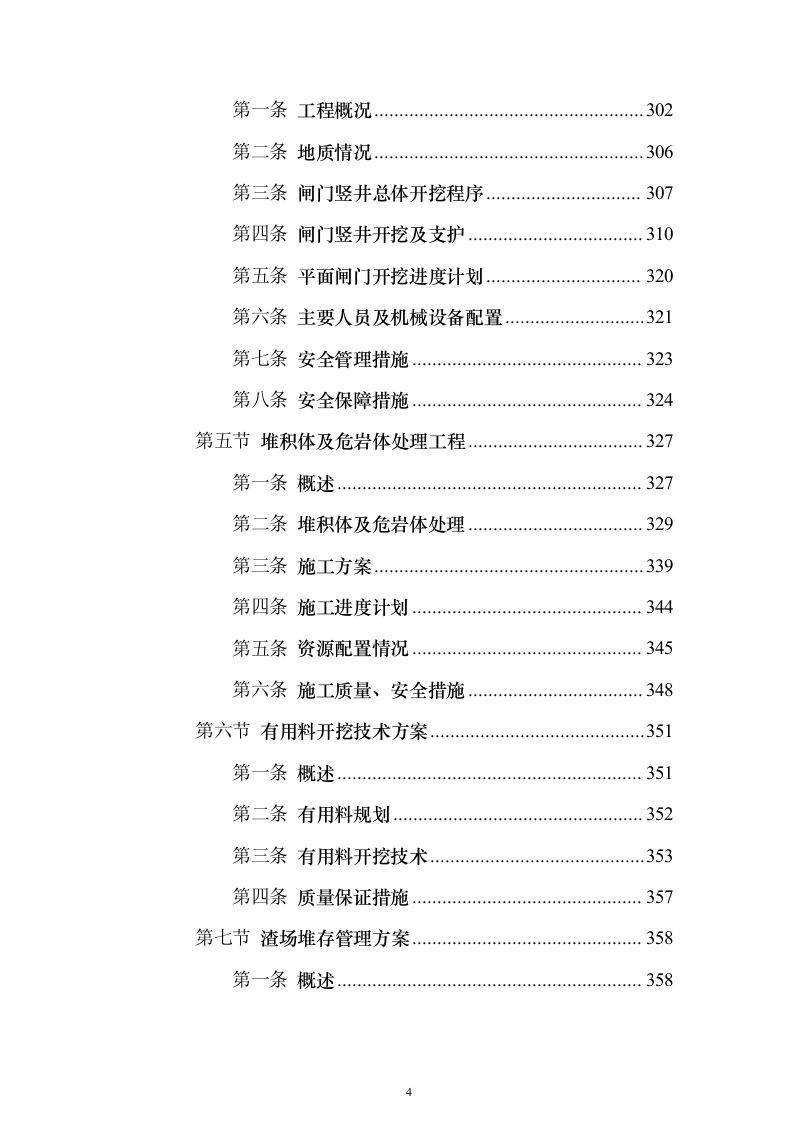

水电站导流洞及左右岸岸坡开挖支护工程投标方案(1221页)(2024年修订版).docx 第4页
水电站导流洞及左右岸岸坡开挖支护工程投标方案(1221页)(2024年修订版).docx 第5页
水电站导流洞及左右岸岸坡开挖支护工程投标方案(1221页)(2024年修订版).docx 第6页
水电站导流洞及左右岸岸坡开挖支护工程投标方案(1221页)(2024年修订版).docx 第7页

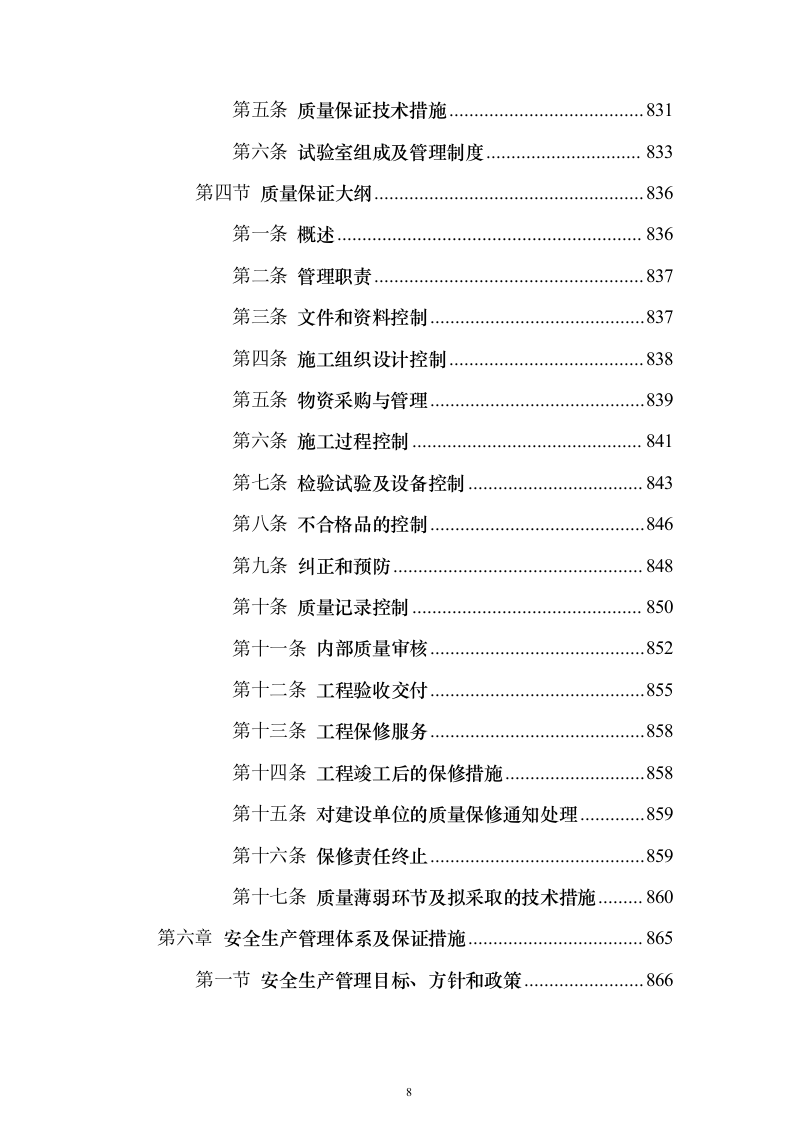

水电站导流洞及左右岸岸坡开挖支护工程投标方案(1221页)(2024年修订版).docx 第8页

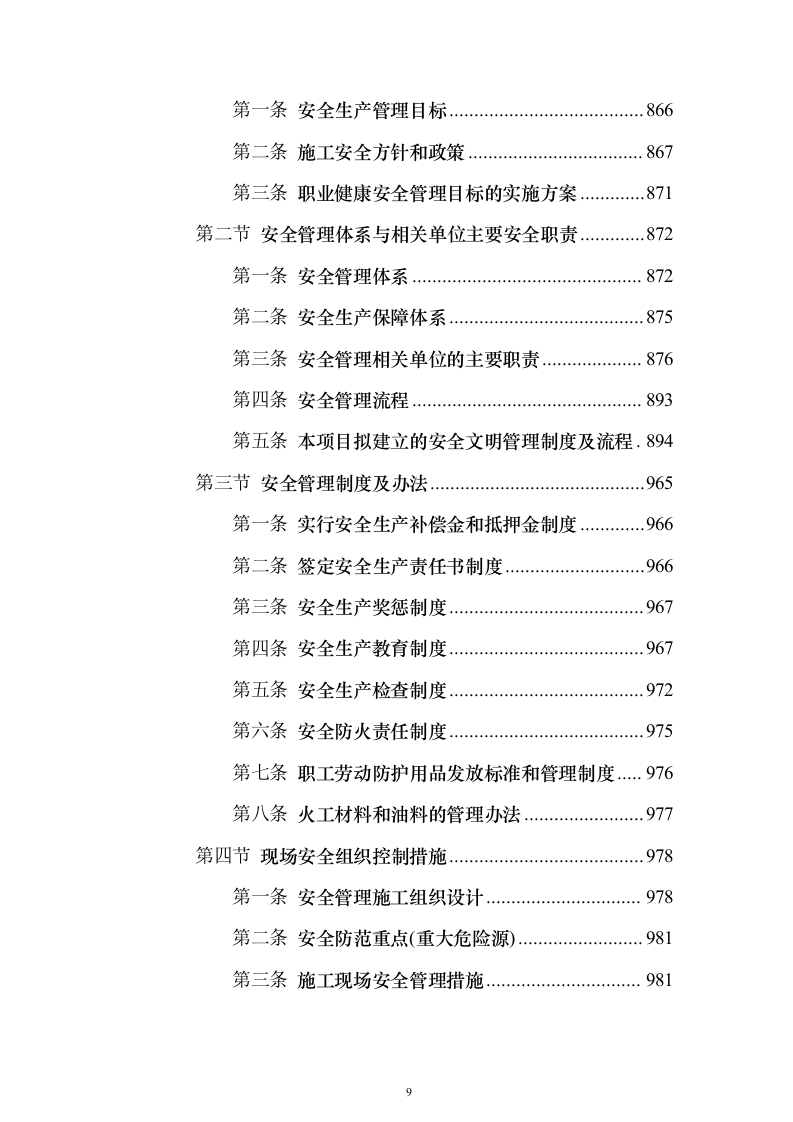

水电站导流洞及左右岸岸坡开挖支护工程投标方案(1221页)(2024年修订版).docx 第9页
水电站导流洞及左右岸岸坡开挖支护工程投标方案(1221页)(2024年修订版).docx 第10页

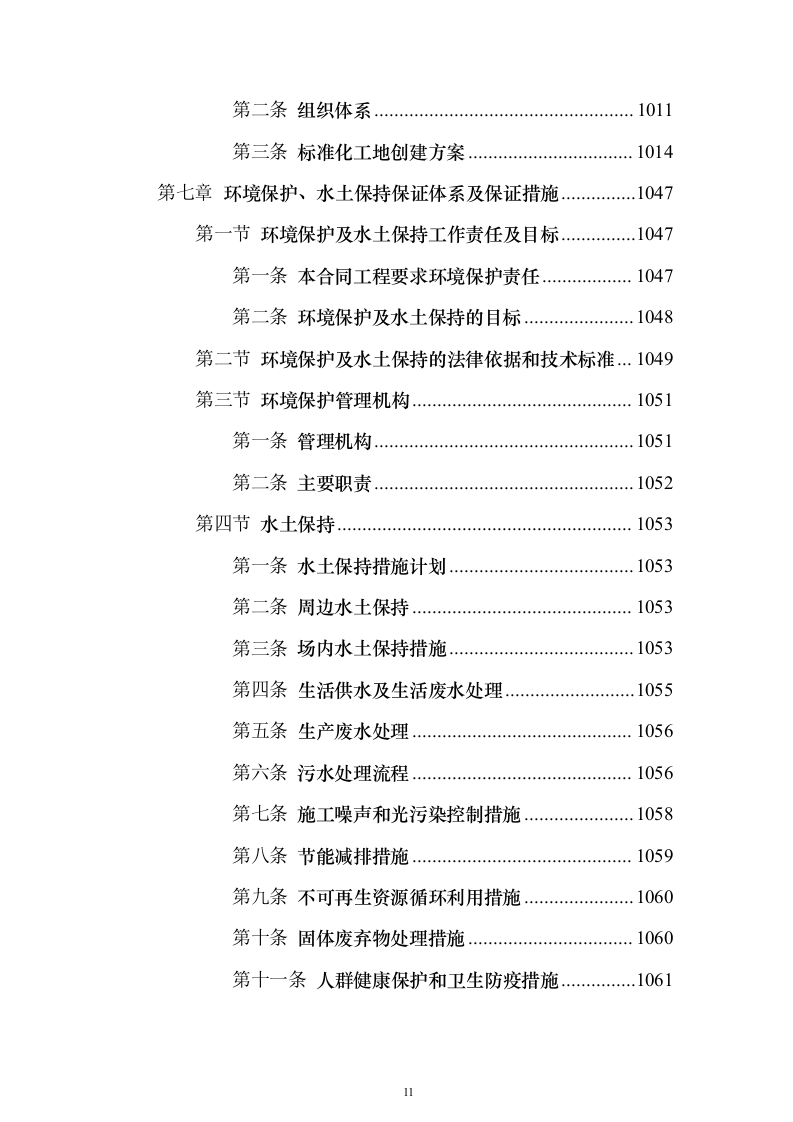

水电站导流洞及左右岸岸坡开挖支护工程投标方案(1221页)(2024年修订版).docx 第11页
水电站导流洞及左右岸岸坡开挖支护工程投标方案(1221页)(2024年修订版).docx 第12页

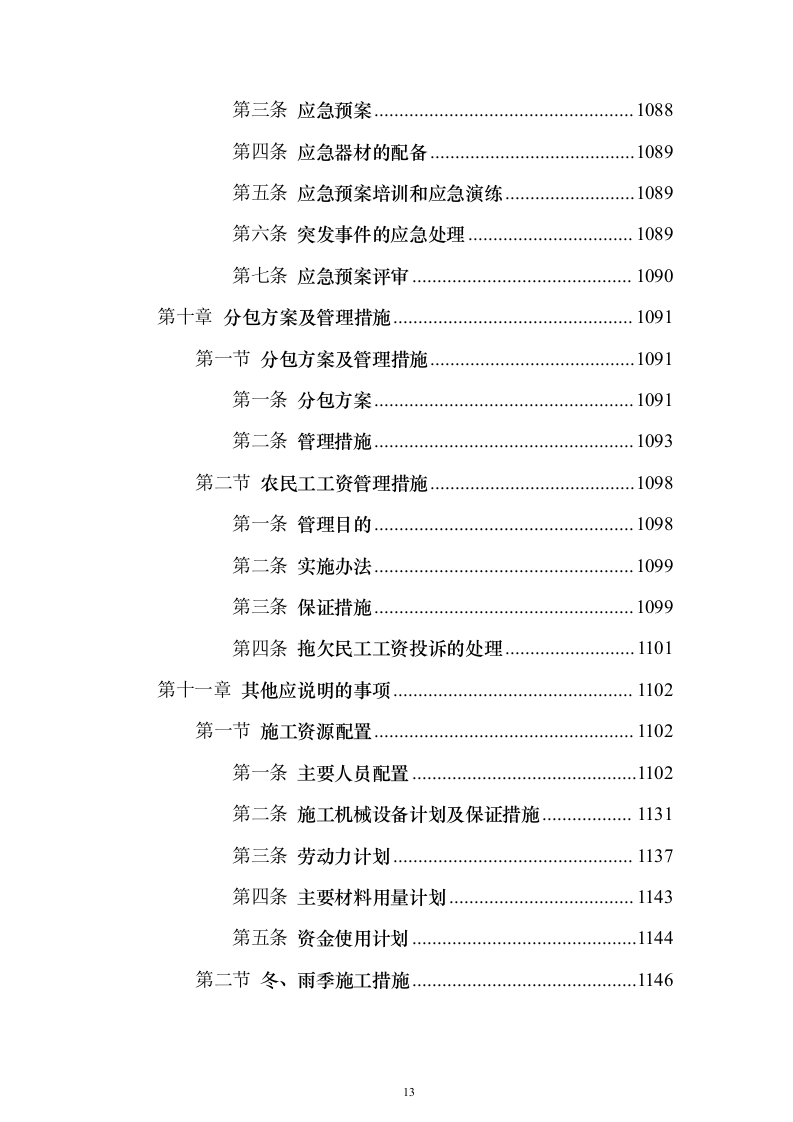

水电站导流洞及左右岸岸坡开挖支护工程投标方案(1221页)(2024年修订版).docx 第13页
水电站导流洞及左右岸岸坡开挖支护工程投标方案(1221页)(2024年修订版).docx 第14页

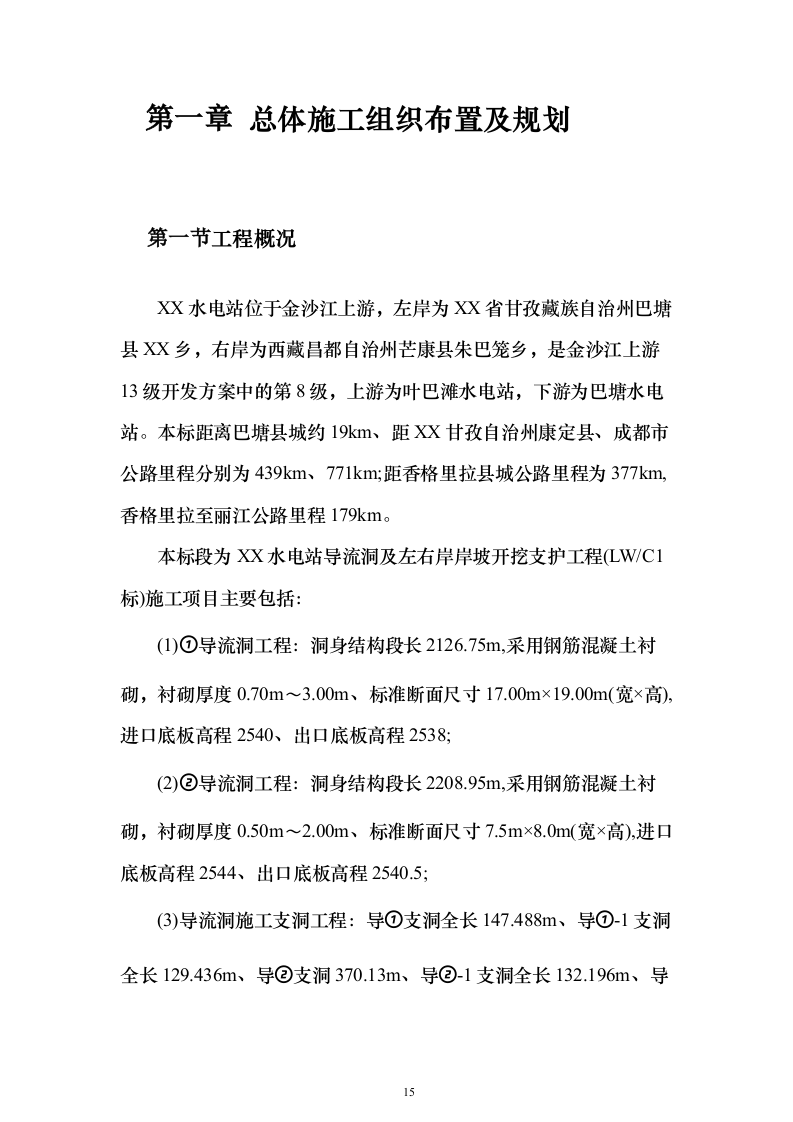

水电站导流洞及左右岸岸坡开挖支护工程投标方案(1221页)(2024年修订版).docx 第15页
剩余1239页未读, 下载浏览全部
水电站导流洞及左右岸岸坡开挖支护工程投标方案 目录 第一章 总体施工组织布置及规划 15 第一节 工程概况 15 第一条 水文气象和工程地质 17 第二条 工程地质 20 第二节 施工总布置 28 第一条 概述 28 第二条 导流支洞布置 30 第三条 施工道路布置 34 第四条 办公及生活营地布置 42 第五条 施工供风布置 51 第六条 施工通风布置 54 第七条 施工供水布置 59 第八条 施工供电布置 63 第九条 施工照明布置 66 第十条 施工通讯布置 66 第十一条 消防、保卫、排水等设施 66 第十二条 安全、文明及环保辅助设施 67 第十三条 渣场规划及防护处理 70 第十四条 进、退场规划 71 第二章 本工程重点和难度的分析及保证措施 72 第一节 对本工程重点和难点的分析 72 第一条 左右岸坝肩边坡开挖施工道路布置 72 第二条 平板闸门室及弧形闸门室开挖 73 第三条 导流洞施工 73 第四条 趾板开挖 74 第五条 高边坡开挖安全问题 74 第六条 水土保持措施 75 第七条 有用料的堆存管理 75 第八条 创“四好工程”、样板工程 75 第二节 保证措施 76 第一条 左右岸坝肩边坡开挖施工道路布置 76 第二条 平板闸门室及弧门闸室开挖 77 第三条 导流洞施工 78 第四条 趾板开挖 87 第五条 高边坡开挖安全保证措施 88 第六条 水土保持措施 89 第七条 有用料的堆存管理 92 第八条 创“四好工程”、样板工程 93 第九条 进度控制及组织协调 95 第三章 施工技术方案 97 第一节 施工导流及水流控制(含施工排水) 97 第一条 概述 97 第二条 水文条件 97 第三条 导流标准 108 第四条 导流方案 109 第五条 导流程序 109 第六条 导流建筑物设计 110 第七条 挡水岩坎施工 113 第八条 围堰施工 114 第九条 施工期排水 115 第十条 施工期安全度汛 115 第十一条 施工进度计划 120 第十二条 主要资源配置 120 第二节 土石方明挖工程 122 第一条 导流洞进、出口及导流洞支洞土石方开挖 122 第二条 大坝左岸土石方开挖 132 第三条 大坝右岸、泄水建筑物及输水建筑物进口边坡土石方开挖 160 第四条 开关站土石方开挖 177 第三节 地下洞室洞挖工程 190 第一条 导流隧洞洞挖工程 190 第二条 导流洞身开挖 230 第三条 导流洞施工支洞开挖 261 第四节 地下洞室井挖工程 302 第一条 工程概况 302 第二条 地质情况 306 第三条 闸门竖井总体开挖程序 307 第四条 闸门竖井开挖及支护 310 第五条 平面闸门开挖进度计划 320 第六条 主要人员及机械设备配置 321 第七条 安全管理措施 323 第八条 安全保障措施 324 第五节 堆积体及危岩体处理工程 327 第一条 概述 327 第二条 堆积体及危岩体处理 329 第三条 施工方案 339 第四条 施工进度计划 344 第五条 资源配置情况 345 第六条 施工质量、安全措施 348 第六节 有用料开挖技术方案 351 第一条 概述 351 第二条 有用料规划 352 第三条 有用料开挖技术 353 第四条 质量保证措施 357 第七节 渣场堆存管理方案 358 第一条 概述 358 第二条 渣场规划与管理 358 第三条 施工资源配置 364 第八节 支护与排水工程 365 第一条 支护工程 365 第二条 排水工程 402 第九节 混凝土工程 411 第一条 导流洞混凝土施工技术方案 411 第二条 导流洞混凝土工程 486 第三条 导流洞施工支洞混凝土工程 561 第十节 钻孔和灌浆工程 577 第一条 工程概述 577 第二条 钻孔及灌浆工程 587 第三条 安全、质量、文明控制措施 673 第四条 资料整理及竣工报告编写 680 第五条 施工进度安排 682 第六条 施工资源配置 683 第十一节 金属结构制造安装工程 685 第一条 概述 685 第二条 运输 686 第三条 埋件安装 687 第四条 埋件槽塞安装 692 第五条 进度计划安排 693 第六条 资源配置 693 第十二节 交通工程 695 第一条 工程概况 695 第二条 总体施工方法 726 第三条 隧道工程施工 727 第四条 涵洞工程 733 第五条 路基路面工程 745 第六条 支护与排水工程 753 第七条 钻孔与灌浆工程 753 第八条 其他附属工程 753 第九条 施工进度计划 756 第十条 资源配置 756 第十三节 供水工程 758 第一条 土建工程总体施工方案 763 第二条 施工方法 764 第三条 供水工程安装施工 773 第四条 施工进度计划 777 第五条 资源配置 777 第四章 工期的保证体系及保证措施 779 第一节 工程进度计划 779 第一条 编制原则和依据 779 第二条 招标文件施工总进度要求 781 第三条 施工总体规划及程序 782 第四条 关键路径 788 第五条 主要项目施工进度计划 789 第六条 主要项目施工强度分析 806 第七条 施工总进度计划 807 第八条 进度计划的实施 807 第二节 工期保证措施 811 第一条 施工组织保证措施 811 第二条 技术管理保证措施 812 第三条 现场管理保证措施 812 第四条 施工资源保证措施 813 第五章 工程质量管理体系及保证措施 817 第一节 质量目标 817 第二节 质量管理体系 818 第一条 质量管理体系认证概况 818 第二条 质量方针 819 第三条 质量检测机构及主要责任 821 第三节 质量保证制度与措施 829 第一条 会议制度 829 第二条 作业人员培训制度 829 第三条 三检制度 830 第四条 奖罚制度 831 第五条 质量保证技术措施 831 第六条 试验室组成及管理制度 833 第四节 质量保证大纲 836 第一条 概述 836 第二条 管理职责 837 第三条 文件和资料控制 837 第四条 施工组织设计控制 838 第五条 物资采购与管理 839 第六条 施工过程控制 841 第七条 检验试验及设备控制 843 第八条 不合格品的控制 846 第九条 纠正和预防 848 第十条 质量记录控制 850 第十一条 内部质量审核 852 第十二条 工程验收交付 855 第十三条 工程保修服务 858 第十四条 工程竣工后的保修措施 858 第十五条 对建设单位的质量保修通知处理 859 第十六条 保修责任终止 859 第十七条 质量薄弱环节及拟采取的技术措施 860 第六章 安全生产管理体系及保证措施 865 第一节 安全生产管理目标、方针和政策 866 第一条 安全生产管理目标 866 第二条 施工安全方针和政策 867 第三条 职业健康安全管理目标的实施方案 871 第二节 安全管理体系与相关单位主要安全职责 872 第一条 安全管理体系 872 第二条 安全生产保障体系 875 第三条 安全管理相关单位的主要职责 876 第四条 安全管理流程 893 第五条 本项目拟建立的安全文明管理制度及流程 894 第三节 安全管理制度及办法 965 第一条 实行安全生产补偿金和抵押金制度 966 第二条 签定安全生产责任书制度 966 第三条 安全生产奖惩制度 967 第四条 安全生产教育制度 967 第五条 安全生产检查制度 972 第六条 安全防火责任制度 975 第七条 职工劳动防护用品发放标准和管理制度 976 第八条 火工材料和油料的管理办法 977 第四节 现场安全组织控制措施 978 第一条 安全管理施工组织设计 978 第二条 安全防范重点(重大危险源) 981 第三条 施工现场安全管理措施 981 第五节 重要施工方案和特殊施工工序的安全过程控制 985 第一条 边坡开挖安全措施 985 第二条 喷锚支护施工安全控制 986 第三条 混凝土施工安全控制 987 第四条 运输安全措施 990 第五条 防止触电电击安全措施 991 第六条 防洪和安全度汛安全措施 993 第七条 场地防火安全措施 994 第八条 安全标志 994 第九条 防高温安全措施 995 第十条 金结、机电设备安装安全措施 996 第十一条 洞室开挖安全措施 997 第十二条 隧洞衬砌安全措施 998 第十三条 防尘、防污、防腐蚀及防毒 999 第十四条 冬季施工安全防护措施 1001 第六节 应急准备和响应 1002 第一条 安全应急体系 1002 第二条 预案类型 1004 第三条 应急准备 1005 第四条 应急响应 1006 第七节 创建“安全生产标准化一级达标”及“文明工地”措施 1007 第一条 总体规划 1007 第二条 组织体系 1011 第三条 标准化工地创建方案 1014 第七章 环境保护、水土保持保证体系及保证措施 1047 第一节 环境保护及水土保持工作责任及目标 1047 第一条 本合同工程要求环境保护责任 1047 第二条 环境保护及水土保持的目标 1048 第二节 环境保护及水土保持的法律依据和技术标准 1049 第三节 环境保护管理机构 1051 第一条 管理机构 1051 第二条 主要职责 1052 第四节 水土保持 1053 第一条 水土保持措施计划 1053 第二条 周边水土保持 1053 第三条 场内水土保持措施 1053 第四条 生活供水及生活废水处理 1055 第五条 生产废水处理 1056 第六条 污水处理流程 1056 第七条 施工噪声和光污染控制措施 1058 第八条 节能减排措施 1059 第九条 不可再生资源循环利用措施 1060 第十条 固体废弃物处理措施 1060 第十一条 人群健康保护和卫生防疫措施 1061 第十二条 防止误用有害材料的保证措施 1062 第十三条 施工边坡工程的水土流失保护措施 1063 第十四条 道路污染防治措施 1063 第十五条 完工后场地清理及其植被恢复的规划和措施 1063 第十六条 施工现场控制扬尘措施 1064 第十七条 排污控制措施 1064 第十八条 工地渣土运输及车辆出门清洗保障措施 1065 第八章 文明施工、文物保护保证体系及保证措施 1066 第一节 文明施工目标 1066 第二节 文明施工、文物保护施工保证体系 1067 第三节 文明工地建设措施 1068 第一条 文明施工管理机构 1071 第二条 文明施工的职责 1072 第三条 文明施工管理措施 1072 第四条 文明施工技术措施 1074 第五条 文明施工考核及管理办法 1083 第六条 文物保护措施 1084 第九章 项目风险预测与防范,事故应急预案 1085 第一节 风险预测与防范 1085 第二节 事故应急预案 1086 第一条 建立应急处理机制 1086 第二条 应急准备组织与职能 1087 第三条 应急预案 1088 第四条 应急器材的配备 1089 第五条 应急预案培训和应急演练 1089 第六条 突发事件的应急处理 1089 第七条 应急预案评审 1090 第十章 分包方案及管理措施 1091 第一节 分包方案及管理措施 1091 第一条 分包方案 1091 第二条 管理措施 1093 第二节 农民工工资管理措施 1098 第一条 管理目的 1098 第二条 实施办法 1099 第三条 保证措施 1099 第四条 拖欠民工工资投诉的处理 1101 第十一章 其他应说明的事项 1102 第一节 施工资源配置 1102 第一条 主要人员配置 1102 第二条 施工机械设备计划及保证措施 1131 第三条 劳动力计划 1137 第四条 主要材料用量计划 1143 第五条 资金使用计划 1144 第二节 冬、雨季施工措施 1146 第一条 水文气象特点 1146 第二条 冬季施工措施 1147 第三条 雨季施工措施 1157 第三节 为其他承包人提供服务、协调配合 1165 第一条 本标段与其他标段的关系 1165 第二条 本标为其他承包人提供服务、协调配合措施 1168 第十二章 附表二:拟配备本标段的试验和检测仪器设备表 1188 第十三章 附表三:劳动力计划表 1197 第十四章 附表四:计划开、竣工日期和施工进度网络图 1200 第十五章 附表五:施工总平面图 1201 第十六章 附表六:临时用地表 1201 第十七章 技术评审因素自述表: 1203 总体施工组织布置及规划 工程概况 XX水电站位于金沙江上游,左岸为XX省甘孜藏族自治州巴塘县XX乡,右岸为西藏昌都自治州芒康县朱巴笼乡,是金沙江上游13级开发方案中的第8级,上游为叶巴滩水电站,下游为巴塘水电站。本标距离巴塘县城约19km、距XX甘孜自治州康定县、成都市公路里程分别为439km、771km;距香格里拉县城公路里程为377km,香格里拉至丽江公路里程179km。 本标段为XX水电站导流洞及左右岸岸坡开挖支护工程(LW/C1标)施工项目主要包括: (1)①导流洞工程:洞身结构段长2126.75m,采用钢筋混凝土衬砌,衬砌厚度0.70m~3.00m、标准断面尺寸17.00m×19.00m(宽×高),进口底板高程2540、出口底板高程2538; (2)②导流洞工程:洞身结构段长2208.95m,采用钢筋混凝土衬砌,衬砌厚度0.50m~2.00m、标准断面尺寸7.5m×8.0m(宽×高),进口底板高程2544、出口底板高程2540.5; (3)导流洞施工支洞工程:导①支洞全长147.488m、导①-1支洞全长129.436m、导②支洞370.13m、导②-1支洞全长132.196m、导③支洞全长369.23m、导③-1支洞全长96.88m、导④支洞全长227.17m、导④-1支洞全长203.224、导⑤支洞全长77.81m、⑧-1支洞全长646.374,除导⑤支洞断面尺寸为4.5×5.0m外其余为7.5×6.5m。 (4)导流洞金属结构制造安装工程:①、②导流洞封堵平面闸门的门槽埋件制造及安装、门槽槽塞制作及安装、②导流洞弧形闸门的门槽埋件制作及安装。 (5)大坝岸坡开挖及支护工程:左岸趾板及坝肩边坡开挖高程2475m~2770m,开挖坡面仿自然边坡分20级开挖,最大开挖坡高约200m,综合开挖坡比约1:0.4,开挖边坡略缓于自然边坡;右岸趾板及坝肩边坡开挖高程2475m~2790m,右岸趾板边坡单级开挖坡比1:0.2,单级坡高15m,最大开挖坡高约60m;右岸坝肩单级边坡垂直开挖,最大开挖坡高81m。 (6)泄水建筑物进水口开挖及支护工程:泄水建筑物为2条溢洪洞和1条泄洪放空洞,泄水建筑物进口开挖边坡连为一体。 (7)输水发电进水口开挖及支护工程:发电进水口底板开挖高程2641.00m,右岸坝顶公路高程2709.00m以下最大开挖坡高68m,进水口塔体洞脸及侧面开挖边坡连为一体,三级边坡均采用直立坡,自上而下。高程2709.00m开挖成大的平台,形成大坝右岸坝顶与发电及泄水建筑物进水口的交通通道。 (8)开关站开挖及边坡支护工程:开关站及中控楼布置在大坝轴线下游约30m右岸斜坡处,该处为凹槽地形,场地开挖与大坝右坝头开挖连为一体。开挖底板高程最低为2680.00m,最大开挖坡高约67m。高程2708.00m以下边坡坡比为1:0.25 ~ 1:1.46,高程2708.00m以上边坡为直立坡。 (9)堆积体及危岩体处理工程:主要为V、VI号堆积体处理、左岸强风化土坡处理、111处危岩体处理。 (10)交通工程:主要包括①-2道路、①-3道路、③-1道路、③-4道路、下游围堰右岸④-1道路、⑩-1道路和⑫-1道路等项目。 (11)供水工程:本标施工项目包括右岸高位水池及供水管线。在大坝右岸高程2770.00m开关站挂网平台设置2座600m³的高位水池,采用隧洞储水的形式,作为运行期开关站消防水池,同时施工期兼提供生产用水。 (12)本标工程区环水保工程措施等:本标工程区环水保工程措施;本标施工期内曲引朗沟渣场及表土堆存场的运行管理、维护等。 水文气象和工程地质 1.1.1.1水文气象 (1)XX坝址1953年6月~2015年5月径流成果,其多年平均流量为861m³/s,相应年径流量为272亿m³,各月多年平均流量及年内分配见下表。年平均流量、枯水期(12月~翌年4月)平均流量各频率成果见下表。 表1-1xX坝址各月平均流量及年内分配表 项 目 6 月 7 月 8 月 9 月 10月 11月 12月 1 月 2 月 3 月 4 月 5 月 年 平均 流量 (m³/s) 1190 2000 1920 1780 1030 507 296 231 212 219 330 578 861 百分比 (%) 11.4 19.7 18.9 17 10.2 4.84 2.92 2.28 1.89 2.16 3.15 5.7 100 表1-2XX坝址年平均流量频率计算成果表 流量单位:m³/s 项 目 均值 Cv Cs/Cv 频率(%) 2 5 10 20 50 75 90 年 861 0.23 2 1310 1210 1120 1020 846 720 619 枯水期 258 0.16 2 350 329 312 292 256 229 207 (2)XX水电站导流洞进、出口水位流量关系根据XX坝址水位流量关系按水位落差计算。XX水电站导流洞进、出口水位流量关系成果见下表。 表1-3XX水电站导流洞进、出口处水位流量关系成果表 导流洞进口水位流量关系表 导流洞出口水位流量关系表 水位(m) 流量(m ³/s) 水位(m) 流量(m ³/s) 水位(m) 流量(m ³/s) 水位(m) 流量(m ³/s) 2540.82 166 2550.55 4430 2539.12 166 2548.85 4430 2541.05 210 2551.05 4720 2539.35 210 2549.35 4720 2541.55 324 2551.55 5010 2539.85 324 2549.85 5010 2542.05 458 2552.05 5310 2540.35 458 2550.35 5310 2542.55 610 2552.55 5650 2540.85 610 2550.85 5650 2543.05 778 2553.05 5990 2541.35 778 2551.35 5990 2543.55 962 2553.55 6330 2541.85 962 2551.85 6330 2544.05 1160 2554.05 6690 2542.35 1160 2552.35 6690 2544.55 1370 2554.55 7050 2542.85 1370 2552.85 7050 2545.05 1590 2555.05 7420 2543.35 1590 2553.35 7420 2545.55 1810 2555.55 7800 2543.85 1810 2553.85 7800 2546.05 2050 2556.05 8190 2544.35 2050 2554.35 8190 2546.55 2290 2556.55 8600 2544.85 2290 2554.85 8600 2547.05 2540 2557.05 9010 2545.35 2540 2555.35 9010 2547.55 2800 2557.55 9430 2545.85 2800 2555.85 9430 2548.05 3060 2558.05 9860 2546.35 3060 2556.35 9860 2548.55 3320 2558.55 10300 2546.85 3320 2556.85 10300 2549.05 3590 2559.05 10800 2547.35 3590 2557.35 10800 2549.55 3870 2559.55 11300 2547.85 3870 2557.85 11300 2550.05 4150 2560.05 11800 2548.35 4150 2558.35 11800 2560.55 12300 2558.85 12300 (3)本标段距XX坝址约20km的巴塘县城设有巴塘气象站,该站海拔高程 2589.1m,据巴塘县气象站观测资料统计,多年平均降水量489.1mm,多年平均蒸发量为2037mm(20cm蒸发皿),多年平均气温12.7℃,极端最高气温37.9℃,极端最低气温-12.8℃。多年平均相对湿度47.0%,多年平均风速1.2m/s,最大风速22.0m/s,相应风向N。多年平均雷暴日数为70.7d,大风日数为24.2d。 工程地质 (1)地形地貌 坝址区为高山峡谷区,河流深切呈“V”型,阶地不发育,枯水期河水面高程约2540.00m,两岸山顶高程在4000.00m以上,金沙江河流在XX沟口处由S40°E变为S13°W。坝址位于XX沟口至上游740m相对较开阔河段,两岸地形不对称,左岸高程2740.00m以下地形坡度为68°,以上地形坡度为28°。右岸山体雄厚,地形较整齐,高程2850.00m以下地形坡度为40°~45°,高程2850.00m~3000.00m地形坡度为69°,高程3000.00m以上地形坡度为35°~43°。 XX沟口至下游750m河段,河谷不对称,左岸高程2880.00m以下为Ⅲ号堆积 体,地形坡度为33°~37°;右岸基岩裸露,高程2760.00m以下地形坡度为60° 65°,以上地形坡度为45°~50°。XX沟口下游750m~下游1700m河段,河谷呈“V”型,河谷狭窄,高程2720.00m以下岸坡为近直立坡,地表裸露弱风化基岩;高程2720.00m以上地形坡度为40°~55°,多为基岩裸露。 (2)地层岩性 坝址区出露地层为元古界雄松群下段片麻岩组(Ptxna),变质程度深,相变大、岩性复杂,主要为大理岩、砂质大理岩、角闪片岩、绿泥角闪片岩夹云母石英片岩、石英片岩,属于中硬岩~坚硬岩。 坝址区河床覆盖层深厚,最大厚度为71.4m,成分复杂,由金沙江河流冲积物、堰塞湖沉积物、崩(滑)堆积物组成,其中砂质低液限黏土、低液限黏土等堰塞湖沉积物厚度约50余m。覆盖层总体工程性质差,存在承载力低、砂层液化、变形稳定、渗漏和渗透稳定等问题。 (3)地质构造 坝址区处于松洼背斜(M1)倾伏端,松洼背斜为斜卧褶皱,轴线位于右岸河床附近,轴向NNW、320°左右,向SE倾伏、轴面倾向SW,倾角75°~80°。背斜西南翼较规整,东北翼受F1断层错动、以及多次区域变质作用影响,片理发育,岩层层面产状较零乱。 坝址区片岩地层内层面多不清晰,片理发育;大理岩岩层内层面较清晰,但层间揉皱现象较发育,岩层产状变化大,顺层断层、挤压带及挤压面较为发育。左岸岩层产状总体走向NE、倾SE(下游偏右岸)向,倾角一般为25°~35°;右岸产状总体走向NW,倾SW(右岸)为主,倾角一般为35°~55°。 坝段区域性断层及其次级主要断层有NNW~NW向的F1、F2、F3、F9、F9-1 和近E-W向的F19、F20。区域性断层F1在坝址左岸XX村通过,距坝址最小距离 为1.2km;区域性次级断层F9-1在左岸岸坡通过,距河床最小距离为0.5km。区域性断层F9在坝址上游左岸必英~格绒一带通过,距坝址距离大于3km;区域性断层F19在坝址下游曲引朗一带横跨金沙江,距坝址距离约2km。 坝址两岸揭露大小断层139条,其中I级结构面1条(F1),Ⅱ级结构面1条(F9-1),Ⅲ级结构面有56条,IV类结构面82条。 (4)岩体风化与卸荷 ①、岩体风化 坝址区岩体风化受岩石类型、层厚、地形和构造等因素影响明显。坝址区出露的角闪片岩、大理岩及绿泥角闪片岩自身抗风化能力强,沿裂隙和构造破碎带风化作用强烈。 坝址区两岸地形陡峭,强风化岩体分布范围较小,且厚度一般小于25m,主要分布在I、Ⅱ坝线之间的左岸高程2740.00m以上缓坡地带、区域断层附近,Ⅱ坝线右岸高程2680.00m以下斜坡,I、Ⅱ坝线之间的右岸高程3000.00m以上局部斜坡地带,在Ⅱ、Ⅲ坝线之间的右岸V号堆积体外侧斜坡。 坝址地表多出露弱风化岩体,在大理岩弱风化岩体内,溶孔、溶槽较发育,节理面多附钙化物及黄色泥膜。片岩岩层内,片理极发育,节理面多附铁锈。平硐内地震波测试波速变化幅度大,均一性差,一般集中在2500m/s~5000m/s之间,但在强卸荷带内,波速一般小于3000m/s。 微风化岩体,大理岩层面多呈闭合状,节理面附少量铁锈、方解石膜,局部伴有轻微的溶蚀现象;片岩片理多呈隐节理或呈闭合状,节理密集带处节理面附铁锈、方解石膜或石英膜。对于非卸荷岩体,角闪片岩微新岩体地震波波速主要集中在5000m/s~6000m/s之间、大理岩地震波波速集中在4000m/s~5500m/s之间,角闪片岩岩体的地震波波速大于大理岩地震波波速。在深卸荷带内,微风化大理岩(主要为Ptxna-4层)波速集中在3500m/s~5500m/s之间。 ②、岩体卸荷 坝址区岸坡岩体强卸荷带水平埋深一般小于15m,带内岩体整体松弛。弱卸荷 带发育深度由谷底向高高程有逐步加深的趋势,谷底高程水平埋深一般为35m 45m,坝顶高程水平埋深一般为40m~66m。另外,坝址右岸局部微风化大理岩岩组地层内见有深卸荷裂隙,水平埋深65m~90m。 (5)岩溶 坝址区地下岩溶发育程度微弱。坝址区地表大理岩岩溶发育程度较弱,主要表现为溶孔、溶槽,溶洞发育零散。两岸钻孔、平硐内,未发现有溶洞发育,仅在局部卸荷裂隙面处见有钙华现象。 (6)水文地质条件 坝址区两岸地下水埋深大,弱风化以下基岩岩体透水性主要为弱透水。 左岸弱微透水岩体(q=1Lu~3Lu)顶板铅直埋深95m~180m;右岸弱微透水岩体(q=1Lu~3Lu)顶板铅直埋深130m~160m。河床覆盖层清除后,主河槽处弱微透水岩体(q=1Lu~3Lu)顶板铅直埋深55m~60m;左侧河床弱微透水岩体(q=1Lu~3Lu)顶板铅直埋深65m~110m;右侧河床及右岸坡脚处,弱微透水岩体(q=1Lu~3Lu)顶板埋深115m~160m,局部还存在弱偏中等透水透镜体(q=3Lu~10Lu),这可能与松洼背斜轴线位于右岸河床附近,核部存在NNW向导水裂隙有关。 坝址区河水及XX沟沟水对混凝土结构无腐蚀性,右岸厂址区地下水对混凝土无腐蚀、对钢筋混凝土结构中钢筋无腐蚀、对钢结构有弱腐蚀。 (7)不良地质现象 ①、不良地质体 坝址区主要发育有5处不良堆积体,分别为V号堆积体、VI号堆积体、V号堆积体(拉勉堆积体)、V号堆积体和X号堆积体(曲引朗基岩滑坡堆积体);另外,左岸分布有深厚的全强风化层。 V号堆积体位于坝轴线上游约920m右岸下松洼村居民区,被下松洼沟分成上下游两部分。上游区分布高程为2825.00m~3120.00m,地表平面面积为0.15km²,堆积厚度为6.7m~27.5m,估算体积约100万m³;该区地表地形坡度为25°~35°,基岩面坡度为15°~20°。下游区分布高程为2750.00m~3100.00m,地表平面面积为0.17km²,堆积体厚度约为39m~69m,估算体积约650万m³;该区地表地形坡度为5°~20°,基岩面坡度为10°~15°。分析认为:下松洼堆积体为冰水堆积为主、伴随崩塌、碎屑流堆积;因基岩面坡度缓,物质结构密实,堆积体整体稳定性好。 VI号堆积体位于左岸坝前高程2690.00m~2830.00m的平缓台地,地表平面面积为0.034km²,最大厚度49.9m,物质成分为碎石土,估算体积约30万m³;该堆积体为楔形体滑坡堆积体,整体稳定性较好。 V号堆积体位于XX沟右侧(北侧)较缓的斜坡地带上,平面形态呈不规则的长舌 状,沿XX沟方向长度为700m~850m,垂直XX沟方向宽度为110m~620m,平面面积为0.65km²,体积为2725万m³。VW号堆积体为顺层滑坡堆积体,滑动堆积方向为XX沟方向,后期表层发生崩坡堆积。滑坡堆积地形不明显,东侧大致以断层F1为界,西侧(金沙江岸坡)以断层F9-1为界,北侧后缘地形较平缓,南侧前缘位于XX沟高程2720.00m以上,距沟底高差约100m。该堆积体除在前缘靠近拉沟沟底处见有局部崩塌迹象外,整体尚无变形迹象,且堆积体在遭遇1989年巴塘县发生的6.7级地震时,也未发生过整体失稳。该堆积体目前处于稳定状态。 Ⅲ号堆积体位于XX沟下游150m~750m的金沙江左岸,分布高程为2545.00m 2950.00m,堆积体地形坡度33°~37°,地表平面面积为0.18km²。堆积体组成物质以碎块石为主,局部有大孤石,多呈松散状,钻孔揭露的最大厚度约57m,估算堆积体体积为410万m³。该堆积体为沿优势结构面、裂隙及随机层面发生多次小型滑动形成的崩滑堆积体,在崩滑过程中伴随着水石流堆积,自然状况下,处于基本稳定状态。 X号堆积体位于坝址下游约3km的金沙江右岸,为基岩滑坡堆积体,堆积体顺河长度约500m,地表形态呈“M”型,分布高程为2540.00m~2900.00m,地表平面面积为0.197km²,堆积体体积为460万m³,堆积体后缘为基岩光面。堆积体高程2620.00m以上地形坡度22°~35°,高程2620.00m以下地形坡度45°~50°,通村公路内侧见强风化角闪片岩基岩露头,岩体破碎,河床一带见基岩出露。根据钻孔揭露及平面地质调查,基岩滑坡体主要分布高程
