文库 服务类投标方案 测绘服务

测绘服务框架协议采购投标方案(357页)(2024年修订版).docx

DOCX   358页   下载606   2024-09-30   浏览74   收藏22   点赞503   评分-   142592字   99积分
还在等文档吃灰吗!快上传文档躺赚收益
温馨提示:当前文档最多只能预览 15 页,若文档总页数超出了 15 页,请下载原文档以浏览全部内容。
测绘服务框架协议采购投标方案(357页)(2024年修订版).docx 第1页
测绘服务框架协议采购投标方案(357页)(2024年修订版).docx 第2页
测绘服务框架协议采购投标方案(357页)(2024年修订版).docx 第3页

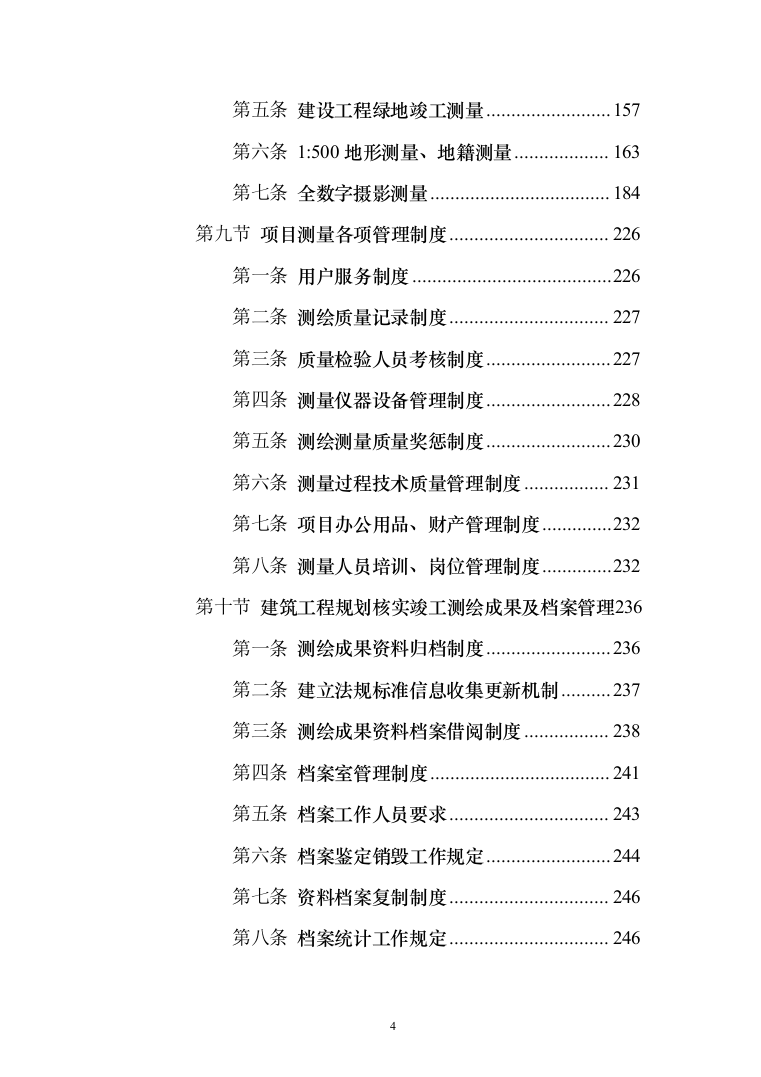

测绘服务框架协议采购投标方案(357页)(2024年修订版).docx 第4页

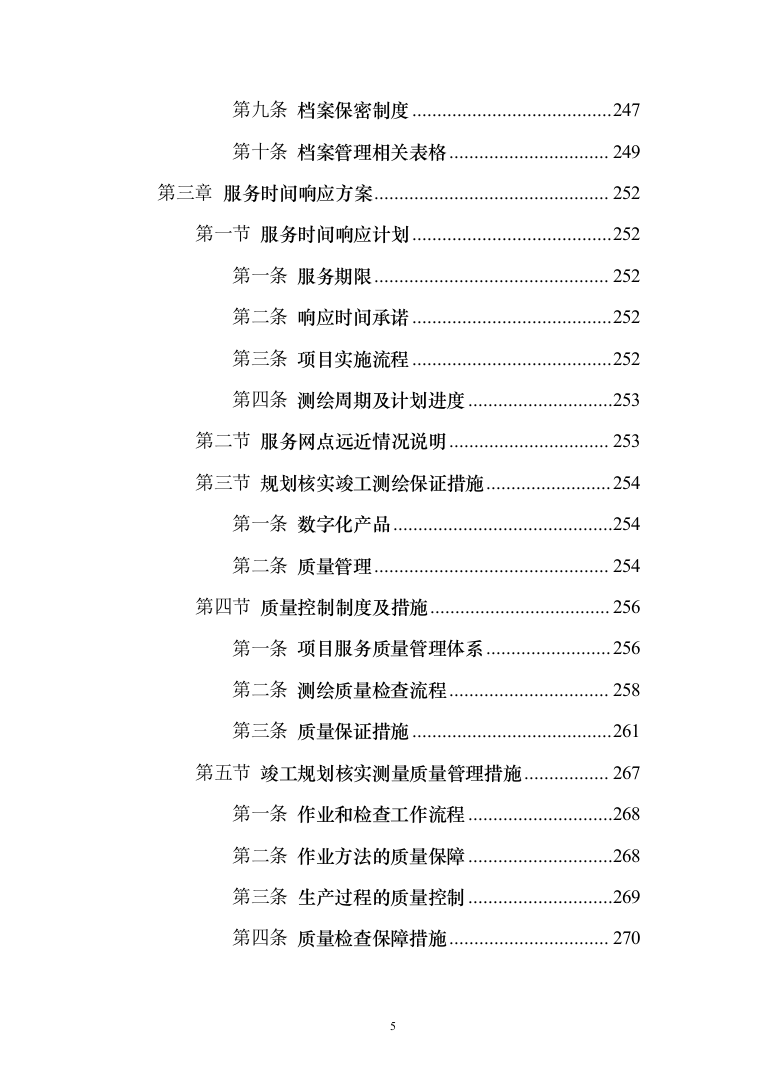

测绘服务框架协议采购投标方案(357页)(2024年修订版).docx 第5页
测绘服务框架协议采购投标方案(357页)(2024年修订版).docx 第6页
测绘服务框架协议采购投标方案(357页)(2024年修订版).docx 第7页

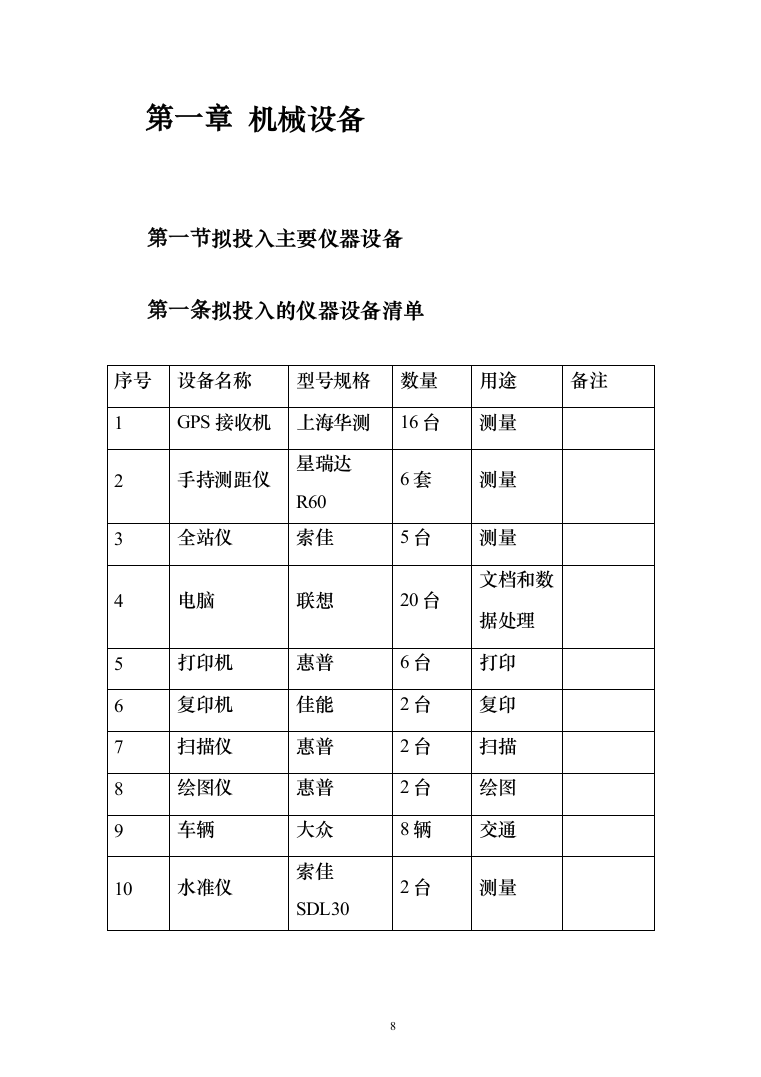

测绘服务框架协议采购投标方案(357页)(2024年修订版).docx 第8页
测绘服务框架协议采购投标方案(357页)(2024年修订版).docx 第9页
测绘服务框架协议采购投标方案(357页)(2024年修订版).docx 第10页

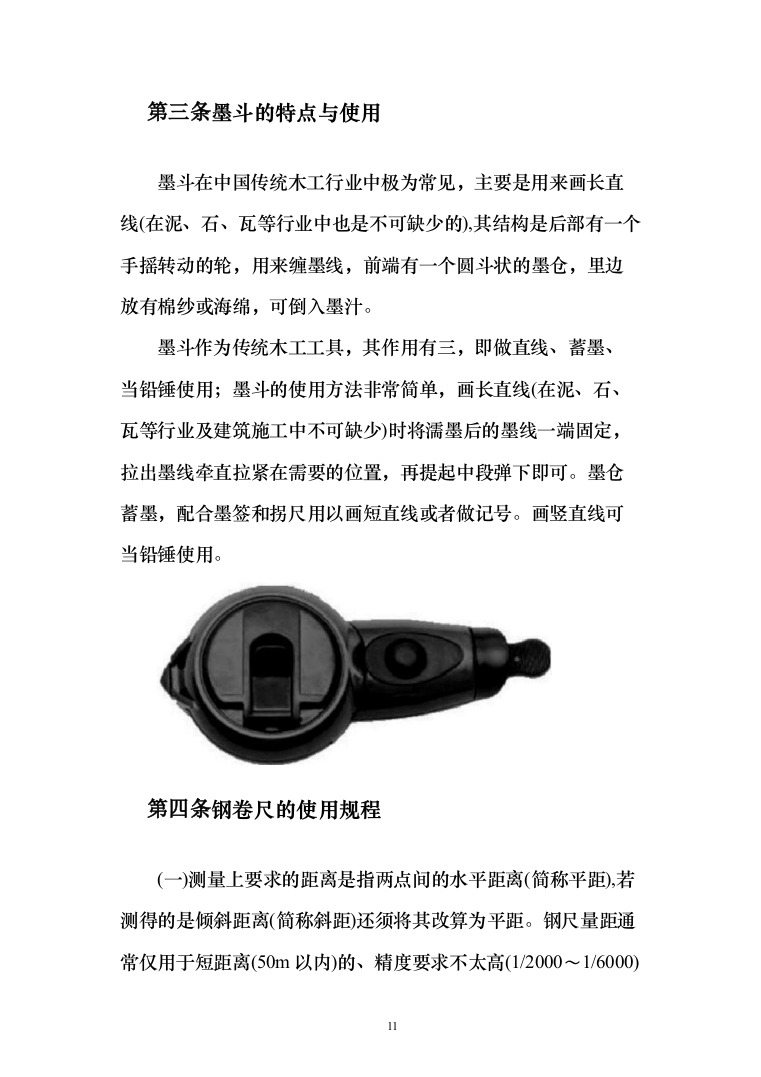

测绘服务框架协议采购投标方案(357页)(2024年修订版).docx 第11页

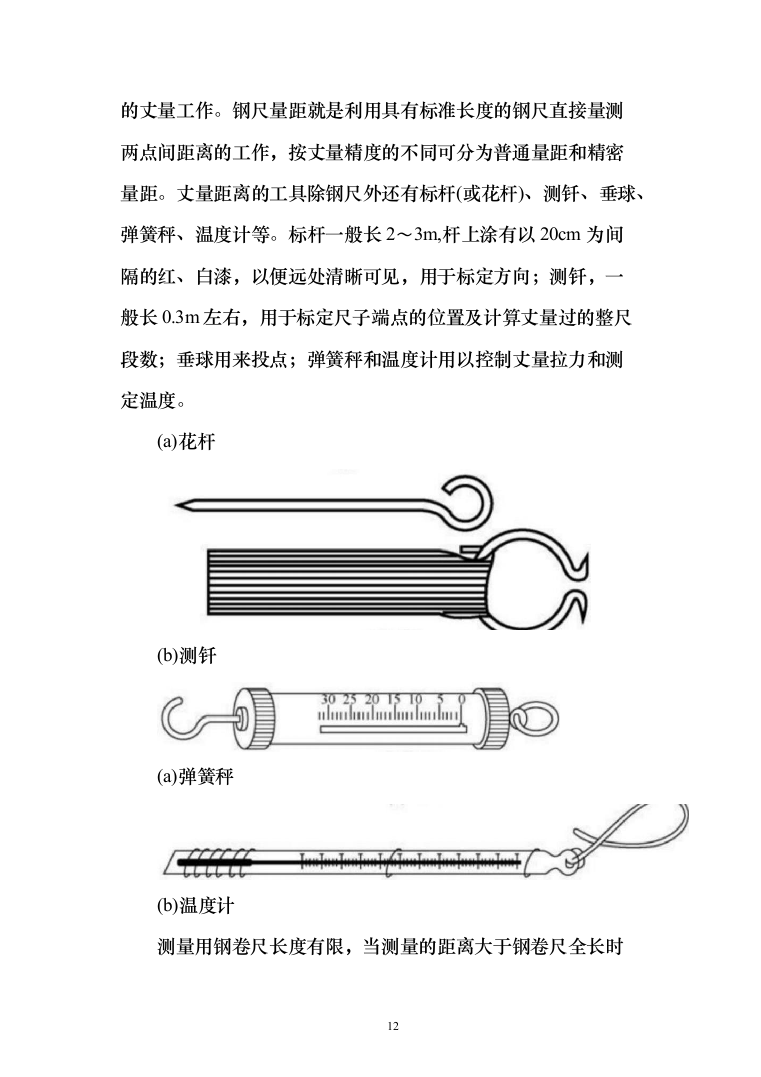

测绘服务框架协议采购投标方案(357页)(2024年修订版).docx 第12页

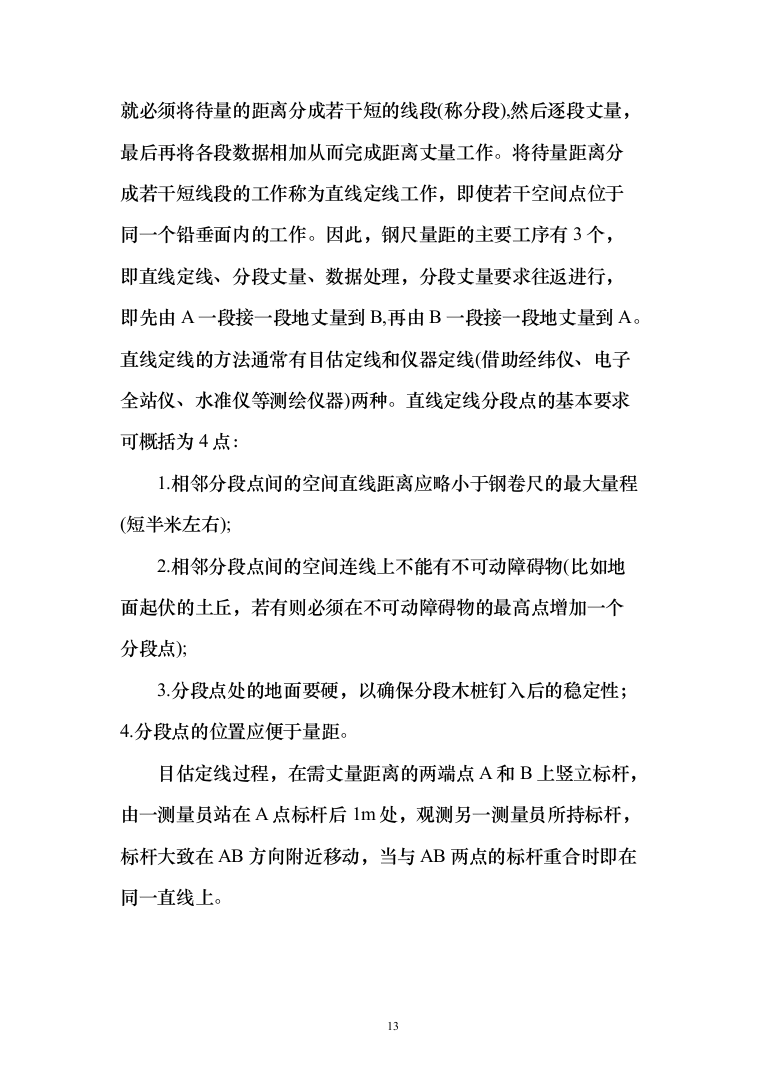

测绘服务框架协议采购投标方案(357页)(2024年修订版).docx 第13页

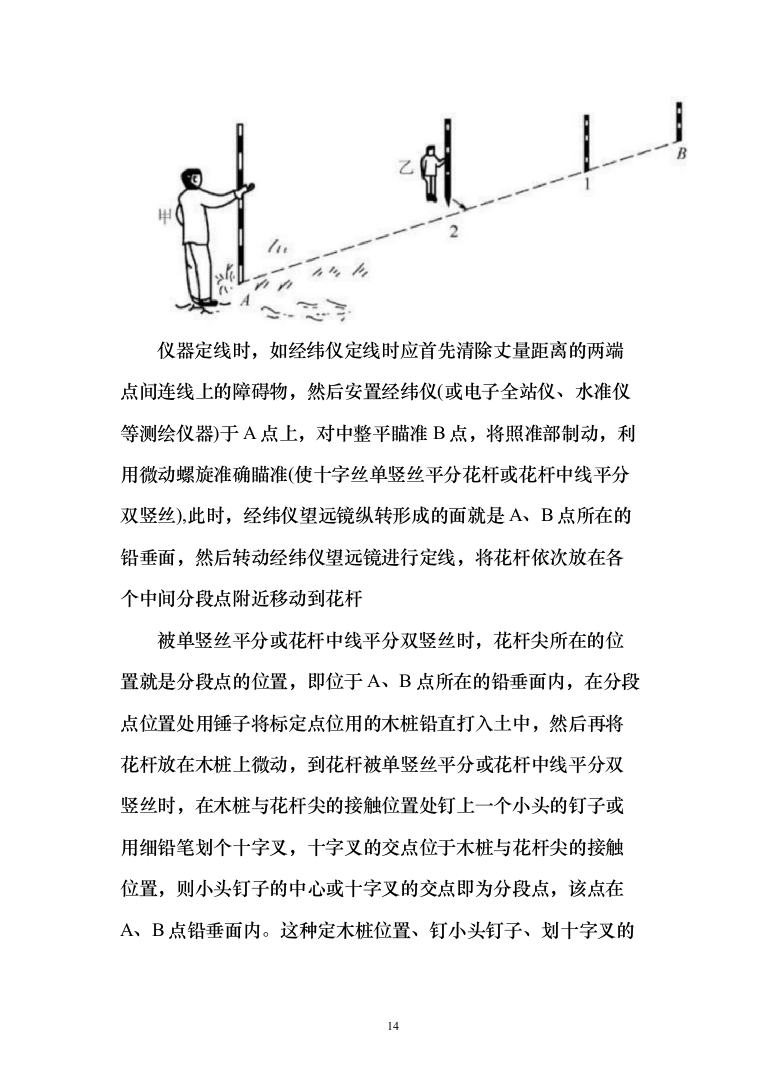

测绘服务框架协议采购投标方案(357页)(2024年修订版).docx 第14页

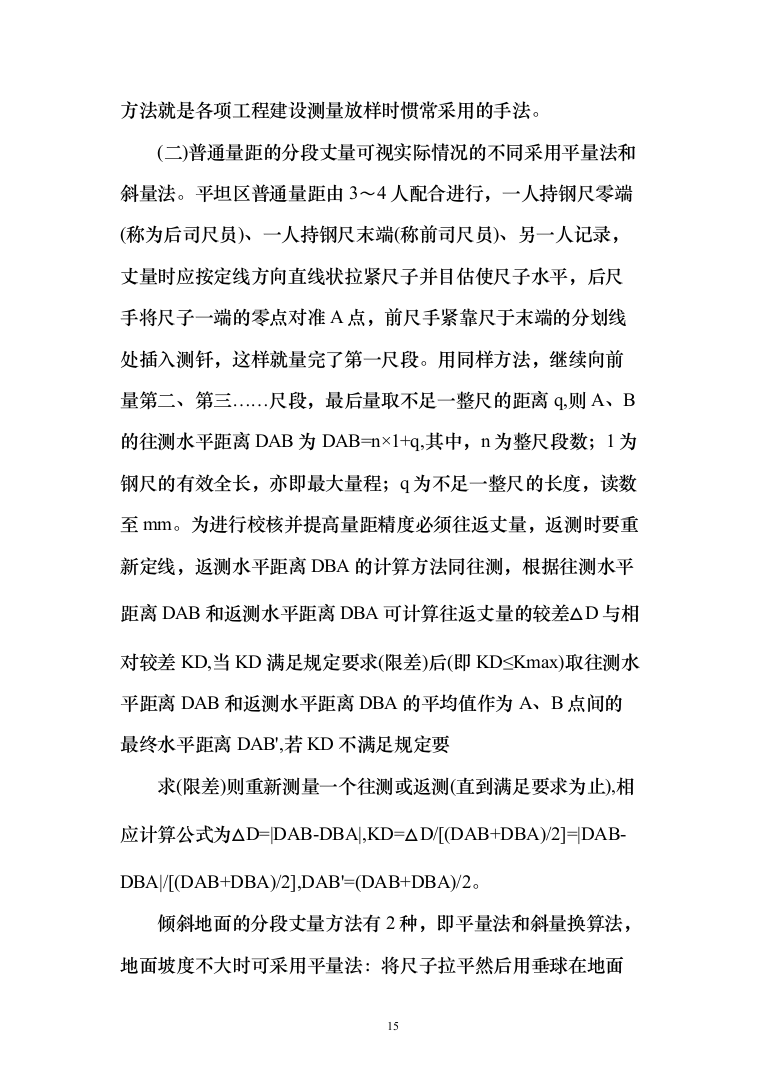

测绘服务框架协议采购投标方案(357页)(2024年修订版).docx 第15页
剩余343页未读, 下载浏览全部
测绘服务框架协议采购投 标方案 目录 第一章 机械设备 8 第一节 拟投入主要仪器设备 8 第一条 拟投入的仪器设备清单 8 第二节 测量仪器设备使用及维护 9 第一条 仪器设备维护保养计划 9 第二条 线坠的特点与使用 10 第三条 墨斗的特点与使用 11 第四条 钢卷尺的使用规程 11 第五条 全站仪使用及维护保养 20 第六条 水准仪使用及维护保养 24 第七条 经纬仪的使用及维护保养 31 第八条 水平尺和靠尺的特点与使用 35 第九条 全球定位系统使用及维护保养 38 第十条 手持式激光测距仪使用及保养 41 第三节 测量仪器设施管理 48 第一条 测量仪器管理的目的 48 第二条 测量仪器设备的配备 49 第三条 测量仪器设备的维护 50 第四条 测量仪器设备的控制 50 第五条 测量仪器的故障处理 52 第二章 实施方案 53 第一节 项目概况及需求分析 53 第一条 项目基本情况 53 第二条 具体要求 53 第三条 项目主要技术标准 54 第二节 总体思路及服务标准 55 第一条 服务标准 57 第三节 建设工程竣工规划核实准备工作 59 第一条 规划核实的准备工作 59 第二条 外业数据的采集 60 第三条 内业成图计算 61 第四条 严格成果数据的检查和验收 63 第四节 规划竣工验收测量工作实施方案 64 第一条 竣工验收测量工作流程及内容 64 第二条 隐蔽工程测量工作流程及内容 70 第三条 规划竣工验收测绘成果内容 73 第四条 注意事项 75 第五节 建设工程竣工规划核实测量工作重点 77 第一条 建筑面积测算指标 77 第二条 建筑高度测算指标 78 第三条 建筑间距测算指标 78 第四条 建筑退让红线距离测算指标 78 第五条 建设用地面积测算指标 79 第六条 建筑占地面积测算指标 79 第六节 项目组织架构及人员配备 79 第一条 组织机构设置 79 第二条 人员配备原则 90 第三条 人员管理 93 第四条 人员培训 103 第七节 建设工程规划核实竣工测绘实施方案 122 第一条 建设工程规划核实三环节概念 122 第二条 规划核实的三个环节具体内容及要求 123 第三条 建筑工程规划核实工作流程 127 第四条 建设工程规划核实测量的工作流程 128 第五条 规划核实测量的主要内容 130 第六条 规划核实测量的工作程序 132 第八节 建设工程竣工规划核实测量技术方案 138 第一条 控制测量技术 138 第二条 建(构)筑物工程竣工测量 142 第三条 道路工程竣工测量 150 第四条 地下管线工程竣工测量 153 第五条 建设工程绿地竣工测量 157 第六条 1:500地形测量、地籍测量 163 第七条 全数字摄影测量 184 第九节 项目测量各项管理制度 226 第一条 用户服务制度 226 第二条 测绘质量记录制度 227 第三条 质量检验人员考核制度 227 第四条 测量仪器设备管理制度 228 第五条 测绘测量质量奖惩制度 230 第六条 测量过程技术质量管理制度 231 第七条 项目办公用品、财产管理制度 232 第八条 测量人员培训、岗位管理制度 232 第十节 建筑工程规划核实竣工测绘成果及档案管理 236 第一条 测绘成果资料归档制度 236 第二条 建立法规标准信息收集更新机制 237 第三条 测绘成果资料档案借阅制度 238 第四条 档案室管理制度 241 第五条 档案工作人员要求 243 第六条 档案鉴定销毁工作规定 244 第七条 资料档案复制制度 246 第八条 档案统计工作规定 246 第九条 档案保密制度 247 第十条 档案管理相关表格 249 第三章 服务时间响应方案 252 第一节 服务时间响应计划 252 第一条 服务期限 252 第二条 响应时间承诺 252 第三条 项目实施流程 252 第四条 测绘周期及计划进度 253 第二节 服务网点远近情况说明 253 第三节 规划核实竣工测绘保证措施 254 第一条 数字化产品 254 第二条 质量管理 254 第四节 质量控制制度及措施 256 第一条 项目服务质量管理体系 256 第二条 测绘质量检查流程 258 第三条 质量保证措施 261 第五节 竣工规划核实测量质量管理措施 267 第一条 作业和检查工作流程 268 第二条 作业方法的质量保障 268 第三条 生产过程的质量控制 269 第四条 质量检查保障措施 270 第五条 产品安全措施 270 第四章 安全文明施工方案 272 第一节 安全生产目标 272 第二节 组建项目管理机构 273 第三节 文明施工的组织措施 273 第四节 安全生产保证体系 274 第五节 安全施工的组织措施 289 第六节 安全文明施工的技术措施 290 第七节 安全、生产管理制度 291 第八节 安全防护措施 293 第一条 总体要求 293 第二条 生活安全 294 第三条 作业安全 295 第四条 行车安全 297 第五条 资料安全 297 第九节 安全保密制度及措施 297 第一条 保密基本原则 297 第二条 数据的处置 298 第三条 数据、资料保密管理 299 第四条 过程及成果数据、资料保密管理 300 第五条 计算机、可移动介质等信息处理设备保密管理 300 第六条 测绘成果保密管理制度 301 第十节 安全责任承诺 306 第十一节 应急预案 308 第一条 应急管理方案 308 第二条 测绘紧急救援应急预案 314 第三条 应急测绘保障服务工作预案 324 第四条 各类应急预案 330 第五条 测绘服务安全生产应急预案 335 第五章 重难点分析 339 第一节 基础控制测量 339 第二节 图根控制测量 341 第三节 1:500地形图测制 343 第四节 成果质量 346 第五节 保密措施 346 第六章 售后服务方案 347 第一节 针对本项目的具体服务承诺主要包括: 347 第二节 售后服务 350 机械设备 拟投入主要仪器设备 拟投入的仪器设备清单 序号 设备名称 型号规格 数量 用途 备注 1 GPS接收机 上海华测 16台 测量 2 手持测距仪 星瑞达R60 6套 测量 3 全站仪 索佳 5台 测量 4 电脑 联想 20台 文档和数据处理 5 打印机 惠普 6台 打印 6 复印机 佳能 2台 复印 7 扫描仪 惠普 2台 扫描 8 绘图仪 惠普 2台 绘图 9 车辆 大众 8辆 交通 10 水准仪 索佳SDL30 2台 测量 测量仪器设备使用及维护 仪器设备维护保养计划 1.对于每台仪器在使用后应做好日常的维护保养,日常保养以擦拭仪器表面为主。 2.对主要仪器设备应执行周期保养,周期保养应以检查、调整为主。主要仪器设备的周期保养要求见下表: 序号 仪器设备名称 保养要求 保养周期 (月) 1 水准仪 擦洗镜头、检查圆水准泡是否有偏差,必要时检查I角是否符合要求,若有误差超过范围进行调整。 3 2 全站仪 擦洗镜头、检查圆水准泡是否有偏差,管水准泡是否居中,检查十字丝是否有偏差,检验视准轴的正确性。 3 3 全球定位系统 检查基座、圆水准泡是否有偏差 3 4 经纬仪 擦洗镜头、检查圆水准泡是否有偏差,必 要时检查I角是否符合要求,若有误差超过范围进行调整。 3 线坠的特点与使用 线坠是指一种由金属(铁、钢、铜等)铸成的圆锥形的物体,主要用于物体的铅直度测量。线坠是建筑施工中最古老、最简便易行的测量铅直度的工具,测量方法是用肉眼观察检测体竖向棱边与线坠引出的铅垂线间的偏差情况,若吻合则竖向棱边铅直。 (a)(b)(c) 性a 墨斗的特点与使用 墨斗在中国传统木工行业中极为常见,主要是用来画长直线(在泥、石、瓦等行业中也是不可缺少的),其结构是后部有一个手摇转动的轮,用来缠墨线,前端有一个圆斗状的墨仓,里边放有棉纱或海绵,可倒入墨汁。 墨斗作为传统木工工具,其作用有三,即做直线、蓄墨、当铅锤使用;墨斗的使用方法非常简单,画长直线(在泥、石、瓦等行业及建筑施工中不可缺少)时将濡墨后的墨线一端固定,拉出墨线牵直拉紧在需要的位置,再提起中段弹下即可。墨仓蓄墨,配合墨签和拐尺用以画短直线或者做记号。画竖直线可当铅锤使用。 钢卷尺的使用规程 (一)测量上要求的距离是指两点间的水平距离(简称平距),若测得的是倾斜距离(简称斜距)还须将其改算为平距。钢尺量距通常仅用于短距离(50m以内)的、精度要求不太高(1/2000~1/6000)的丈量工作。钢尺量距就是利用具有标准长度的钢尺直接量测两点间距离的工作,按丈量精度的不同可分为普通量距和精密量距。丈量距离的工具除钢尺外还有标杆(或花杆)、测钎、垂球、弹簧秤、温度计等。标杆一般长2~3m,杆上涂有以20cm为间隔的红、白漆,以便远处清晰可见,用于标定方向;测钎,一般长0.3m左右,用于标定尺子端点的位置及计算丈量过的整尺段数;垂球用来投点;弹簧秤和温度计用以控制丈量拉力和测定温度。 (a)花杆 (b)测钎 (a)弹簧秤 (b)温度计 测量用钢卷尺长度有限,当测量的距离大于钢卷尺全长时就必须将待量的距离分成若干短的线段(称分段),然后逐段丈量,最后再将各段数据相加从而完成距离丈量工作。将待量距离分成若干短线段的工作称为直线定线工作,即使若干空间点位于同一个铅垂面内的工作。因此,钢尺量距的主要工序有3个,即直线定线、分段丈量、数据处理,分段丈量要求往返进行,即先由A一段接一段地丈量到B,再由B一段接一段地丈量到A。直线定线的方法通常有目估定线和仪器定线(借助经纬仪、电子全站仪、水准仪等测绘仪器)两种。直线定线分段点的基本要求可概括为4点: 1.相邻分段点间的空间直线距离应略小于钢卷尺的最大量程(短半米左右); 2.相邻分段点间的空间连线上不能有不可动障碍物(比如地面起伏的土丘,若有则必须在不可动障碍物的最高点增加一个分段点); 3.分段点处的地面要硬,以确保分段木桩钉入后的稳定性;4.分段点的位置应便于量距。 目估定线过程,在需丈量距离的两端点A和B上竖立标杆,由一测量员站在A点标杆后1m处,观测另一测量员所持标杆,标杆大致在AB方向附近移动,当与AB两点的标杆重合时即在同一直线上。 仪器定线时,如经纬仪定线时应首先清除丈量距离的两端点间连线上的障碍物,然后安置经纬仪(或电子全站仪、水准仪等测绘仪器)于A点上,对中整平瞄准B点,将照准部制动,利用微动螺旋准确瞄准(使十字丝单竖丝平分花杆或花杆中线平分双竖丝),此时,经纬仪望远镜纵转形成的面就是A、B点所在的铅垂面,然后转动经纬仪望远镜进行定线,将花杆依次放在各个中间分段点附近移动到花杆 被单竖丝平分或花杆中线平分双竖丝时,花杆尖所在的位置就是分段点的位置,即位于A、B点所在的铅垂面内,在分段点位置处用锤子将标定点位用的木桩铅直打入土中,然后再将花杆放在木桩上微动,到花杆被单竖丝平分或花杆中线平分双竖丝时,在木桩与花杆尖的接触位置处钉上一个小头的钉子或用细铅笔划个十字叉,十字叉的交点位于木桩与花杆尖的接触位置,则小头钉子的中心或十字叉的交点即为分段点,该点在A、B点铅垂面内。这种定木桩位置、钉小头钉子、划十字叉的方法就是各项工程建设测量放样时惯常采用的手法。 (二)普通量距的分段丈量可视实际情况的不同采用平量法和斜量法。平坦区普通量距由3~4人配合进行,一人持钢尺零端(称为后司尺员)、一人持钢尺末端(称前司尺员)、另一人记录,丈量时应按定线方向直线状拉紧尺子并目估使尺子水平,后尺手将尺子一端的零点对准A点,前尺手紧靠尺于末端的分划线处插入测钎,这样就量完了第一尺段。用同样方法,继续向前量第二、第三……尺段,最后量取不足一整尺的距离q,则A、B的往测水平距离DAB为DAB=n×1+q,其中,n为整尺段数;1为钢尺的有效全长,亦即最大量程;q为不足一整尺的长度,读数至mm。为进行校核并提高量距精度必须往返丈量,返测时要重新定线,返测水平距离DBA的计算方法同往测,根据往测水平距离DAB和返测水平距离DBA可计算往返丈量的较差△D与相对较差KD,当KD满足规定要求(限差)后(即KD≤Kmax)取往测水平距离DAB和返测水平距离DBA的平均值作为A、B点间的最终水平距离DAB',若KD不满足规定要 求(限差)则重新测量一个往测或返测(直到满足要求为止),相应计算公式为△D=|DAB-DBA|,KD=△D/[(DAB+DBA)/2]=|DAB-DBA|/[(DAB+DBA)/2],DAB'=(DAB+DBA)/2。 倾斜地面的分段丈量方法有2种,即平量法和斜量换算法,地面坡度不大时可采用平量法:将尺子拉平然后用垂球在地面上标出其端点,则A、B点间的水平距离仍为DAB=n×1+q,这种量距方法产生误差的因素很多因而精度不高,若地面坡度比较均匀可采用斜量换算法,即沿斜坡丈量出倾斜距离S并测出倾斜角α或高差h,然后将S换算成水平距离D,D=Scosα或D=(S2-h2)1/2。 平坦地面的作离丈量 (a)(b) 仙斜地面距卖丈量 精密测量距的分段丈量过程一般需5人配合,应使用鉴定过的基本分划为毫米的钢尺,每个分段的丈量主要有以下5个过程组成。 1.测定待量分段两个木桩顶间的高差h1,每段量距前将水准尺或塔尺轻轻放在分段点木桩顶上,用水准仪测定待量分段两个木桩顶间的高差h1。 2.丈量待量分段斜距3次,2人拉尺、2人读数、1人指挥兼记录和读温度。 3.丈量时拉伸钢尺置于两木桩顶上,最大限度地靠近木桩但不与木桩接触,丈量过程中不允许触碰木桩,丈量时一人(后尺员)手拉挂在钢尺零分划端的弹簧秤,另一人(前尺员)手拉钢尺另一端(尺架与尺盒位置),前尺员将尺架尖插入土中、别住摇把,后尺员张紧尺子,待弹簧秤上指针指到该尺鉴定时的标准拉力(100N)时后尺员维持标准拉力不再加力后喊“预备”,此时,前尺员和后尺员共同保持钢尺的稳定,前尺读尺员马上先记住钢尺上的大读数然后喊“好”并在喊“好”的同时把钢尺前尺端的全部读数读出来并马上喊出该读数Q1(比如“487963”,即48.7963m),后尺读尺员在前尺读尺员喊“好”的同时把钢尺后尺端的全部读数H1记住,记录员将前尺读尺员喊出的读数Q1记录后念一下刚才记下的Q1(称为回报数,目的是防止记录错误),若前尺读尺员认为记录员记录有误则马上提出更正,否则就不作声,后尺读尺员见记录员回报数后前尺读尺员不作声就可立即将自己记住的后尺端的全部读数H1喊出来(比如“2341”,即0.2341m),记录员再将后尺读尺员喊出的读数H1记录后念一下刚才记下的H1,若后尺读尺员认为记录员记录有误则马上提出更正,否则也就不再做声,同时,记录员记下温度t1,第一次斜距丈量结束。 然后,前尺员放松或摇紧摇把,后尺员相应地往外拉尺或往里送尺,使钢尺在木桩顶的位置发生变化(变化量一般在10cm以上),然后重复第一次斜距丈量过程,完成第二次斜距丈量,得第2组观测数据Q2、H2、t2。随后,前尺员再次放松或摇紧摇把,后尺员也相应地再次往外拉尺或往里送尺,使钢尺在木桩顶的位置再次发生变化(变化量在10cm以上),然后仍重复第一次斜距丈量过程,完成第三次斜距丈量,得第3组观测数据Q3、H3、t3。 4.再次测定待量分段两个木桩顶间的高差h2。将水准尺或塔尺再次轻轻放在分段点木桩顶上,用水准仪再次测定待量分段两个木桩顶间的高差h2,以检查木桩位置的稳定性,并与h1一起共同作为分段倾斜改正的依据计算倾斜改正数。h1与h2的互差应不超过5mm,否则说明木桩在斜距丈量过程中发生了变位应重新丈量斜距三次。 5.在步骤2.3完成后进行分段丈量数据的预处理。每个分段的丈量数据共有11个,依次是h1;Q1、H1、t1;Q2、H2、t2;Q3、H3 、 t3;h2。首先计算3次丈量的斜距Si(Si=Qi-Hi),S1、S2、S3的互差应不超过3mm,否则应重新补量一次斜距。若补量一次仍不合格,则4次斜距丈量结果全部作废,重新丈量斜距三次,直到合格为止。该计算工作是在2过程完成后立即进行,符合要求后即可计算平均斜距S(S=ZSi/n)。然后计算2次测量的两木桩顶间的平均高差h,在h1与h2的互差不超过5mm前提下取h=(h1+h2)/2。最后计算3次斜距丈量时的平均温度t'(t'=Zti/n)。分段水平距离的计算主要包含分段斜距S的实际长度St[St=S+KS+μS(t-t0)或St=S+S△L/L+μS(t-tO)]和分段的水平距离D[D=(-h2)1/2]。往测各分段水平距离D的和即为往测水平距离DAB,返测各分段水平距离D的和即为返测水平距离DBA,根据往测水平距离DAB和返测水平距离DBA可计算往返丈量的较差△D与相对较差KD,当KD满足规定要求(限差)后取往测水平距离DAB和返测水平距离DBA的平均值作为A、B点间的最终水平距离DAB'。若KD不满足规定要求(限差),则重新测量一个往测或返测,直到满足要求为止。相应的计算 公式仍为△D=|DAB-DBA|,KD=△D/[(DAB+DBA)/2]=| DAB-DBA|/[(DAB+DBA)/2],DAB'=(DAB+DBA)/2。 钢尺距离丈量时往返丈量的两次结果一般不完全相等,这说明丈量中不可避免地存在误差。为保证丈量所要求的精度,必须了解距离丈量中的主要误差源,并采取相应的措施消减其影响。钢尺距离丈量的误差可概括为以下7点:尺长误差、温度变化误差、拉力误差、钢尺不水平误差、定线误差、风力影响误差、其他误差。 全站仪使用及维护保养 1.全站仪使用时应注意事项: (1)开工前应检查仪器箱背带及提手是否牢固。 (2)开箱后提取仪器前,要看准仪器在箱内放置的方式和位置,装卸仪器时,必须握住提手,将仪器从仪器箱取出或装入仪器箱时,请握住仪器提手和底座,不可握住显示单元的下部。切不可拿仪器的镜筒,否则会影响内部固定部件,从而降低仪器的精度。应握住仪器的基座部分,或双手握住望远镜支架的下部。仪器用毕,并擦去表面的灰尘。装箱时各部位要放置妥帖,合上箱盖时应无障碍。 (3)在太阳光照射下观测仪器,应给仪器打伞,并带上遮阳罩,以免影响观测精度。在杂乱环境下测量,仪器要有专人守护。当仪器架设在光滑的表面时,要用细绳(或细铅丝)将三脚架三个脚联起来,以防滑倒。不可将仪器对准太阳光。 (4)当架设仪器在三脚架上时,尽可能用木制三脚架,因为使用金属三脚架可能会产生振动,从而影响测量精度。 (5)当测站之间距离较远,搬站时应将仪器卸下,装箱后背着走。行走前要检查仪器箱是否锁好,检查安全带是否系好。当测站之间距离较近,搬站时可将仪器连同三脚架一起靠在肩上,但仪器要尽量保持直立放置。 2.全站仪维护保养 (1)搬站之前,应检查仪器与脚架的连接是否牢固,搬运时,应把制动螺旋略微关住,使仪器在搬站过程中不致晃动。 (2)仪器任何部分发生故障,不勉强使用,应立即检修,否则会加剧仪器的损坏程度。 (3)光学元件应保持清洁,如沾染灰沙必须用毛刷或柔软的擦镜纸擦掉。禁止用手指抚摸仪器的任何光学元件表面。清洁仪器透镜表面时,请先用干净的毛刷扫去灰尘,再用干净的无线棉布沾酒精由透镜中心向外一圈圈的轻轻擦拭。除去仪器箱上的灰尘时切不可作用任何稀释剂或汽油,而应用干净的布块沾中性洗涤剂擦洗。 (4)在潮湿环境中工作,作业结束,要用软布擦干仪器表面的水分及灰尘后装箱。回到仪器室后立即开箱取出仪器放于干燥处,彻 底晾干后再装箱内。 (5)冬天室内、室外温差较大时,仪器搬出室外或搬入室内,应隔一段时间后才能开箱。 3.仪器搬运时注意事项 (1)首先把仪器装在仪器箱内,再把仪器箱装在专供转运用的木箱内,并在空隙处填以泡沫、海绵、刨花或其他防震物品。装好后将木箱或塑料箱盖子盖好。需要时应用绳子捆扎结实。 (2)无专供转运的木箱或塑料箱的仪器不应托运,应由测量员亲自携带。在整个转运过程中,要做到人不离开仪器,如乘车,应将仪器放在松软物品上面,并用手扶着,在颠簸厉害的道路上行驶时,应将仪器抱在怀里。 (3)注意轻拿轻放、放正、不挤不压,无论天气晴雨,均要事先做好防晒、防雨、防震等措施。 4.全站仪保管的注意事项 (1)仪器的保管由专人负责,每天现场使用完毕带回仪器室;不得放在现场或工地。 (2)仪器箱内应保持干燥,要防潮防水并及时更换干燥剂。仪器必须放置专门架上或固定位置。 (3)仪器长期不用时,应以一月左右定期取出通风防霉并通电驱潮,以保持仪器良好的工作状态。 (4)仪器放置要整齐,不得倒置。5.电池的维护 全站仪的电池是全站仪最重要的部件之一,现在全站仪所配备的电池一般为Ni-MH(镍氢电池)和Ni-Cd(镍镉电池),电池的好坏、电量的多少决定了外业时间的长短。 (1)建议在电源打开期间不要将电池取出,因为此时存储数据可能会丢失,因此请在电源关闭后再装入或取出电池。 (2)可充电池可以反复充电使用,但是如果在电池还存有剩余电量的状态下充电,则会缩短电池的工作时间,此时,电池的电压可通过刷新予以复原,从而改善作业时间,充足电的电池放电时间约需8小时。 (3)不要连续进行充电或放电,否则会损坏电池和充电器,如有必要进行充电或放电,则应在停止充电约30分钟后再使用充电器。 (4)不要在电池刚充电后就进行充电或放电,有时这样会造成电池损坏。 (5)超过规定的充电时间会缩短电池的使用寿命,应尽量避免。 (6)电池剩余容量显示级别与当前的测量模式有关,在角度测量的模式下,电池剩余容量够用,并不能够保证电池在距离测量模式下也能用,因为距离测量模式耗电高于角度测量模式,当从角度模式 转换为距离模式时,由于电池容量不足,不然会终止测距。 水准仪使用及维护保养 1.水准仪使用时应注意事项: (1)开工前应检查仪器箱背带及提手是否牢固。 (2)开箱后提取仪器前,要看准仪器在箱内放置的方式和位置,装卸仪器时,必须握住提手,将仪器从仪器箱取出或装入仪器箱时,请握住仪器提手和底座,不可握住显示单元的下部。切不可拿仪器的镜筒,否则会影响内部固定部件,从而降低仪器的精度。应握住仪器的基座部分,或双手握住望远镜支架的下部。仪器用毕,应擦去表面的灰尘。装箱时各部位要放置妥帖,合上箱盖时应无障碍。 (3)在太阳光照射下观测仪器,应给仪器打伞,并带上遮阳罩,以免影响观测精度。在杂乱环境下测量,仪器要有专人守护。当仪器架设在光滑的表面时,要用细绳(或细铅丝)将三脚架三个脚联起来 , 以防滑倒。 (4)当架设仪器在三脚架上时,尽可能用木制三脚架,因为使 用金属三脚架可能会产生振动,从而影响测量精度。 (5)搬站时将仪器连同三脚架一起靠在肩上,但仪器要尽量保 持直立放置。 2.水准仪维护保养 (1)搬站之前,应检查仪器与脚架的连接是否牢固,搬运时,仪器要尽量保持直立放置,使仪器在搬站过程中不致晃动。 (2)仪器任何部分发生故障,不勉强使用,应立即检修,否则会加剧仪器的损坏程度。 (3)光学元件应保持清洁,如沾染灰沙必须用毛刷或柔软的擦镜纸擦掉。禁止用手指抚摸仪器的任何光学元件表面。清洁仪器透镜表面时,请先用干净的毛刷扫去灰尘,再用干净的无线棉布沾酒精由透镜中心向外一圈圈的轻轻擦拭。除去仪器箱上的灰尘时切不可作用任何稀释剂或汽油,而应用干净的布块沾中性洗涤剂擦洗。 (4)在潮湿环境中工作,作业结束,要用软布擦干仪器表面的水分及灰尘后装箱。回到仪器室后立即开箱取出仪器放于干燥处,彻 底晾干后再装箱内。 (5)冬天室内、室外温差较大时,仪器搬出室外或搬入室内 , 应隔一段时间后才能开箱。3.仪器搬运时注意事项 (1)首先把仪器装在仪器箱内,再把仪器箱装在专供转运用的木箱内,并在空隙处填以泡沫、海绵、刨花或其他防震物品。装好后将木箱或塑料箱盖子盖好。需要时应用绳子捆扎结实。 (2)无专供转运的木箱或塑料箱的仪器不应托运,应由测量员亲自携带。在整个转运过程中,要做到人不离开仪器,如乘车,应将仪器放在松软物品上面,并用手扶着,在颠簸厉害的道路上行驶时,应将仪器抱在怀里。 (3)注意轻拿轻放、放正、不挤不压,无论天气晴雨,均要事先做好防晒、防雨、防震等措施。 4.水准仪保管的注意事项 (1)仪器的保管由专人负责,每天现场使用完毕带回仪器室;不得放在现场或工地。 (2)仪器箱内应保持干燥,要防潮防水并及时更换干燥剂。仪器必须放置专门架上或固定位置。 (3)仪器长期不用时,应以一月左右定期取出通风防霉,以保持仪器良好的工作状态。 (4)仪器放置要整齐,不得倒置。5.水准仪的检验和校正 在水准测量前应对水准仪进行检验校正,水准仪校正共分三步。 (1)圆水准器轴平行于仪器竖轴的校正方法; 首先使望远镜平行于一对脚螺旋,转动脚螺旋使圆气泡居中,再将望远镜旋转180度,如气泡偏离则要校正,此时气泡所在位置的校正螺丝偏高(气泡下共有三个校正螺丝),首先降低该校正螺丝,同时升高其他二个校正螺丝,使气泡退回偏离中心一半的位置,然后利用脚螺旋将气泡居中,此步骤应反复检验和校正,直至仪器转在任何方向,气泡始终居中为止。 (2)十字丝横丝垂直于竖轴的校正方法; 整平仪器,用望远镜横丝的一端,对准某一标志点A,拧紧制动螺旋,转动微动螺旋,使望远镜左右移动,检查A点是否在横丝上移动,若不在则需校正。打开十字丝分划板的护盖,松开十字丝分划板座上四个固定螺丝,轻轻地转动分划板座,使横丝水平,直至转动微动螺旋至A点始终在横丝上移动为止,然后拧紧固定螺丝,旋上十字丝分划板护盖。 (3)水准管轴平行于视准轴的校正方法; 在开阔的空地上(至少50米),固定二把水平尺A、B,将水平仪安置于二尺中间等距离处。转动微倾螺旋使符合气泡居中,分别读取A、B点上水准尺的读数,求得高差。然后将仪器安置于B点附近(3米左右),符合气泡居中后,读取两次读数,求得第二次高差,若二次高差不相等,则必须进行校正。此时转动微倾螺旋,令十字丝对准A尺上的读数,此读数应为:B点的读数加减第一次测得的高差所得的读数。此时符合气泡一定不再居中,然后拨动水准管的校正螺丝,使气泡居中,为了检查校正是否合格,必须在B点附近重新安 置仪器,读取高差,如和第一次测得的高差相差3毫米以内,则说明已校正好。如不行再重新校正。校正时不能用力过猛,以免损坏校正螺丝。校针应用水平仪专用校针。校正好后,上下校正螺丝对水准管的支柱必须处于顶紧状态,以免水准管松动。 6.水准仪I角的核查方法 水准仪的i角是水准仪的水准轴在垂直方向与水准
